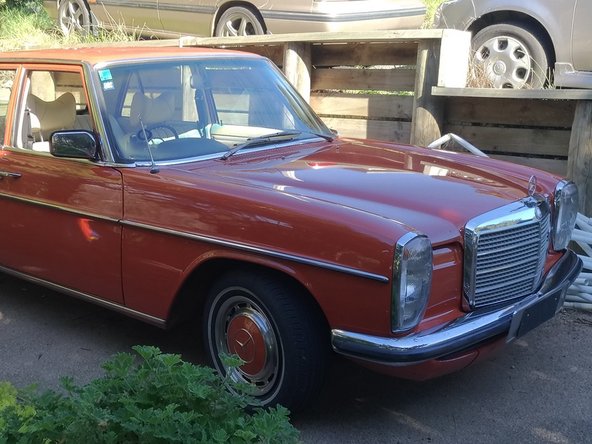

Thay thế bộ điều chỉnh cửa sổ Mercedes-Benz 230.6 1976

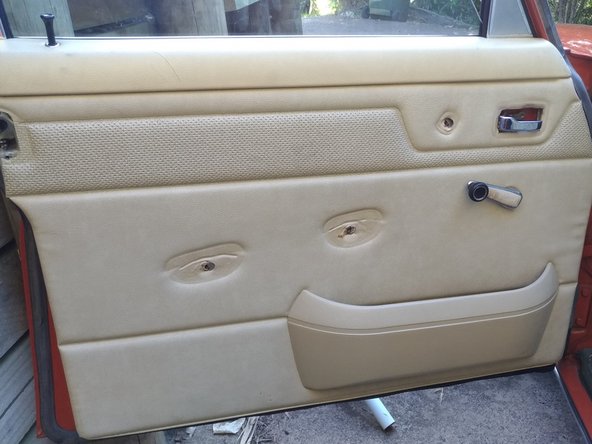

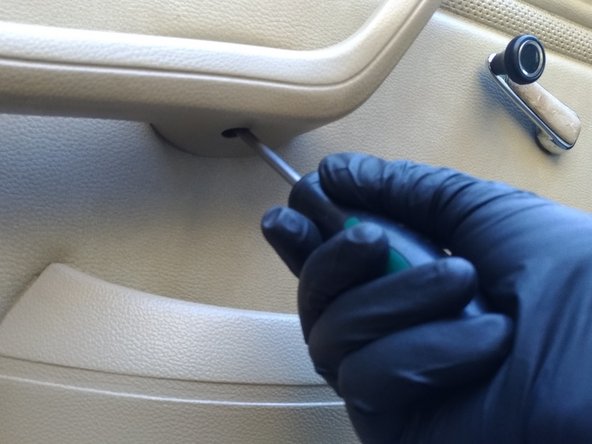

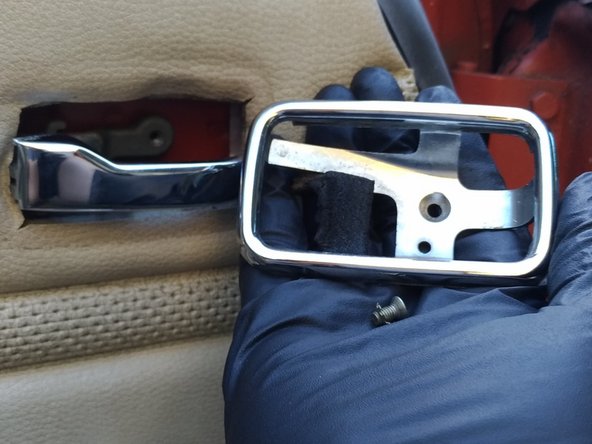

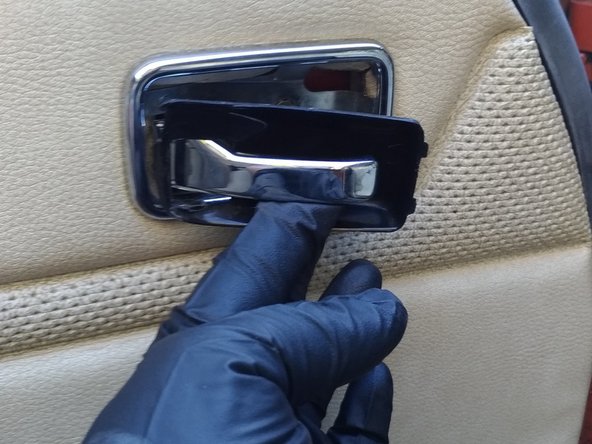

Nạy cốc nhựa màu đen đằng sau cần cửa, sử dụng tuốc nơ vít hoặc tuốc nơ vít đầu dẹt của bạn

Sau đó tháo chốt phillips # 2 duy nhất, cẩn thận giữ lại máy giặt khóa

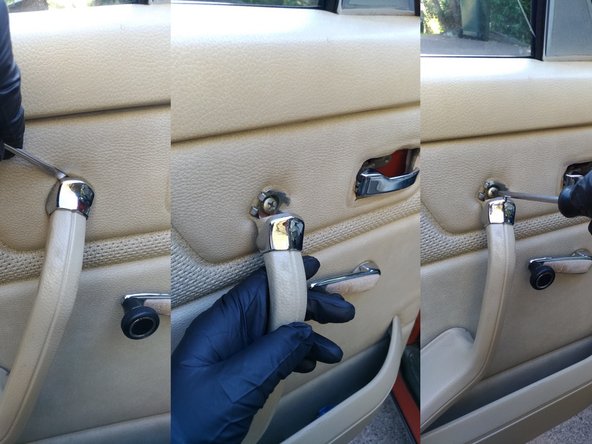

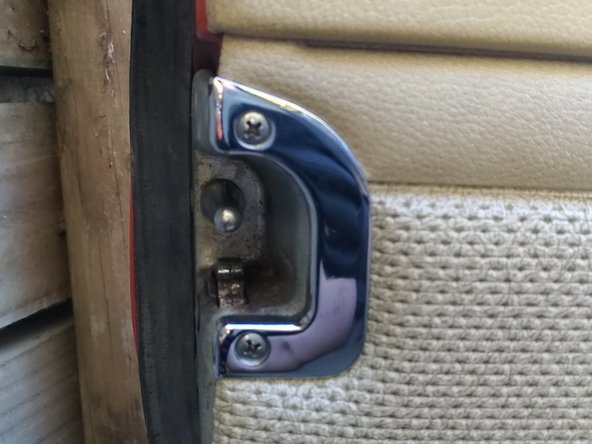

Có tổng cộng ba chốt phillips # 3 giữ tay cầm vào cửa, hai chốt ở dưới cùng và một chốt duy nhất ở trên cùng

Tuốc nơ vít phillips số 2 của bạn sẽ hoạt động tốt ở đây, nhưng bạn có thể sử dụng tuốc nơ vít số 3 nếu muốn

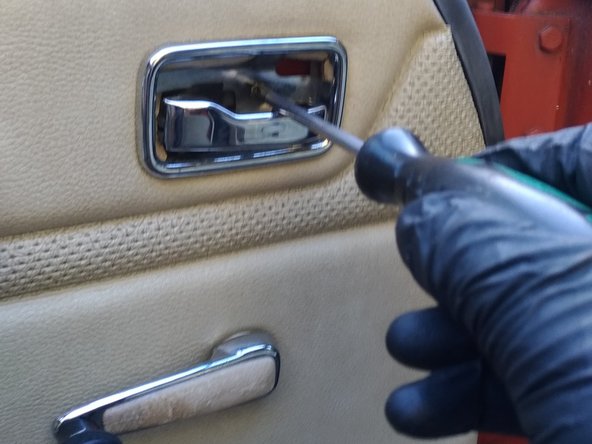

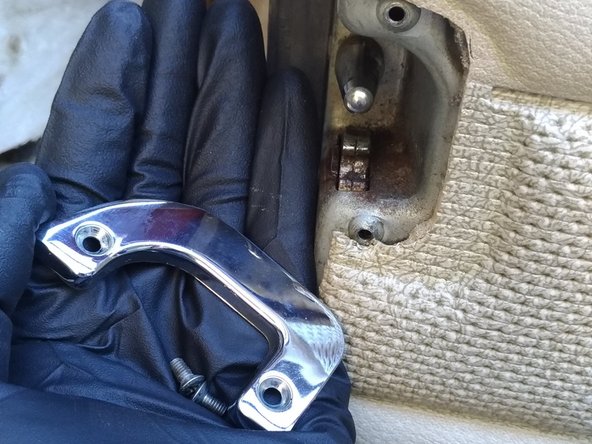

Đối với bu lông trên cùng có một đường viền mạ crôm bao phủ nó. Bạn sẽ cần phải nạy lại một cách nhẹ nhàng – sử dụng một cái gắp hoặc tuốc nơ vít nhỏ để không bị hư hại

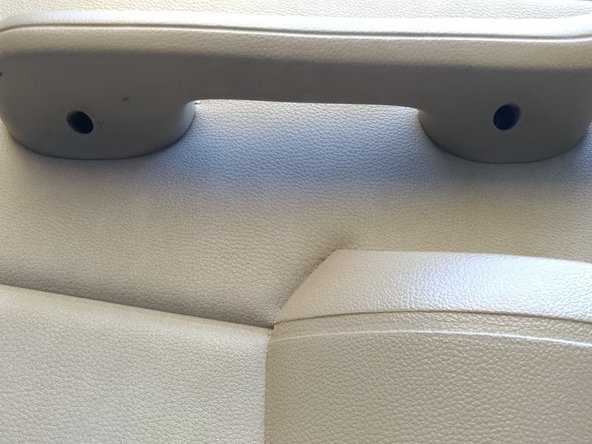

Bạn đã loại bỏ hai viền xung quanh và tay nắm cửa

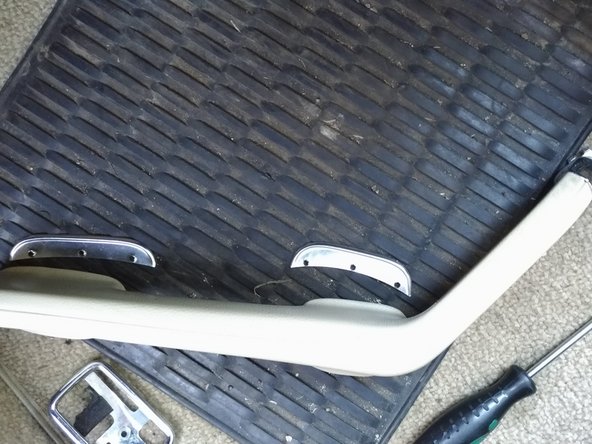

Có hai trang trí bằng kim loại phía trên mỗi chân dưới của tay nắm cửa, tôi muốn sắp xếp chúng để tôi biết chúng đã đi đâu – để lắp ráp lại sau

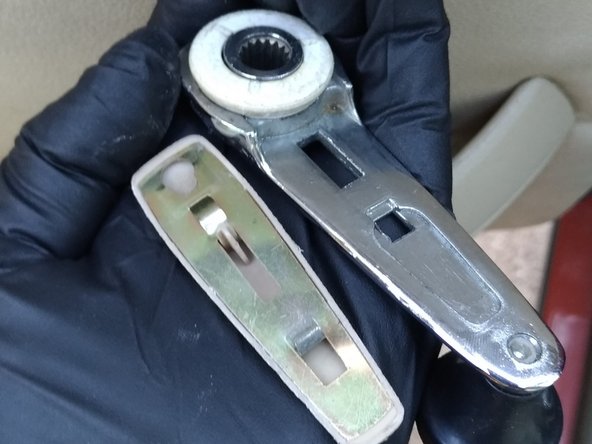

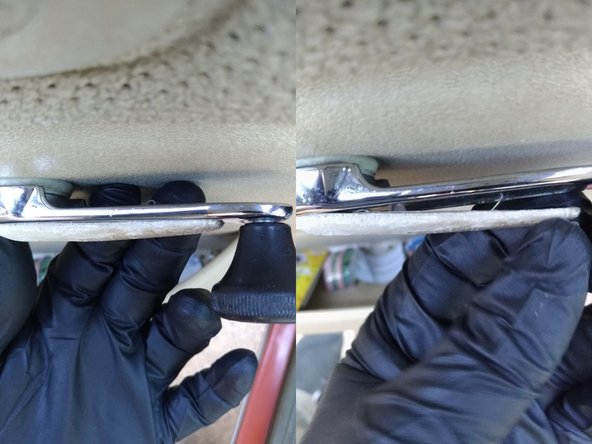

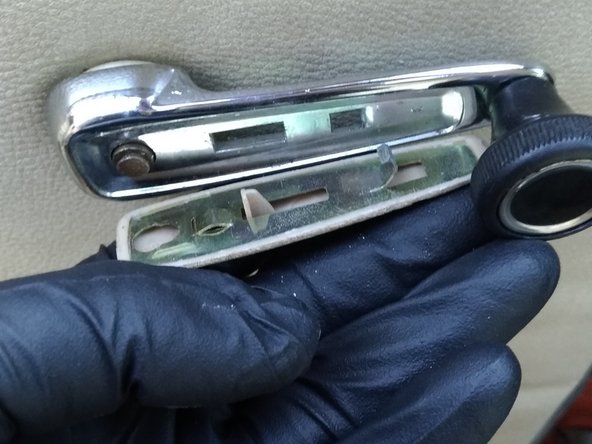

Nhìn xuống gần như phía sau tay cầm của cửa sổ, bạn có thể thấy bảng điều khiển trang trí có một kẹp kim loại uốn cong, phần trang trí cũng đóng vai trò là kẹp khóa để giữ tay cầm trên

Đầu tiên hãy đẩy bảng trang trí ra phía ngoài về phía bạn

Sau đó, nó trượt ra khỏi trung tâm, về phía núm mà bạn giữ để xoay tay cầm

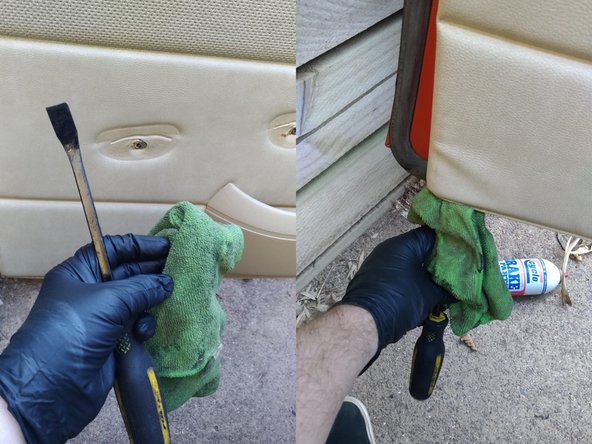

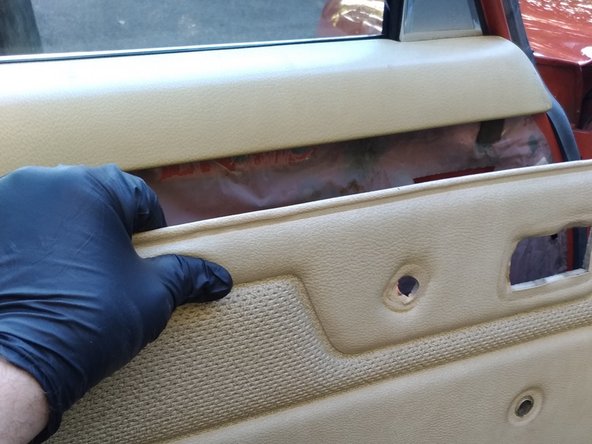

Tấm trang trí cửa bên trong được giữ cố định bằng một loạt chốt đẩy xung quanh mép của tấm, bạn có thể cạy chúng ra bằng dụng cụ trang trí bằng nhựa hoặc giống như tôi đã làm ở đây với một thanh nạy nhỏ và giẻ

Để tránh làm hỏng phần trang trí hoặc cửa, hãy cố gắng lấy dụng cụ cạy càng gần mỗi kẹp càng tốt, sau đó nhẹ nhàng cạy cho đến khi nó bật ra

Bảng điều khiển ngăn cách bên dưới phần trên cùng, do đó, núm khóa và con dấu cửa sổ có thể giữ nguyên vị trí và không bị xáo trộn

Hãy nhớ rằng tấm trang trí rất dễ vỡ và được làm bằng gỗ hạt, vì vậy hãy xử lý nhẹ nhàng và đặt nó tránh nguy hiểm khi bạn đang làm việc trên cửa

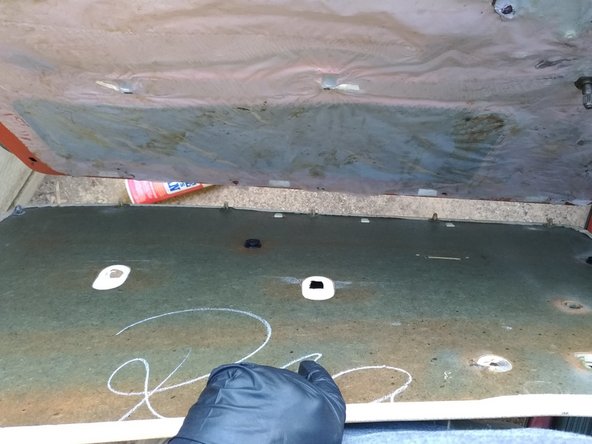

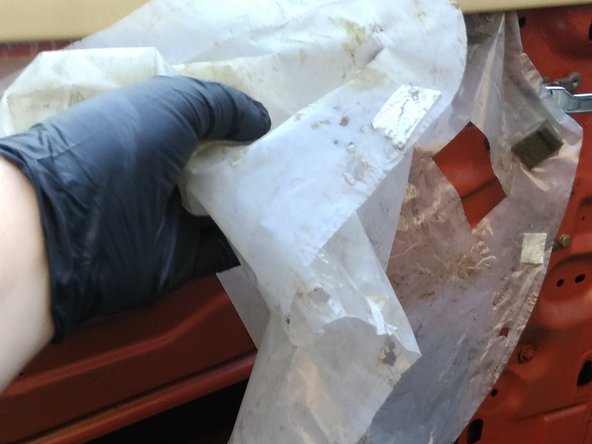

Bóc lại lớp nhựa ngăn hơi / ẩm, tôi đã tháo trước đó nên lớp keo ban đầu không còn nữa, tôi có một số điểm của băng dính hai mặt giữ nó trong

Tôi chỉ cho nó ăn qua cửa sổ mở một phần để giữ nó lại, nhưng nếu trời có gió, nó có thể khó chịu

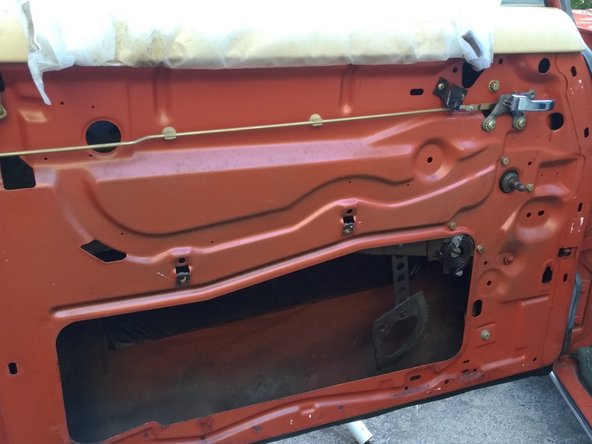

Chúng tôi đang cố gắng truy cập vào bên trong cửa

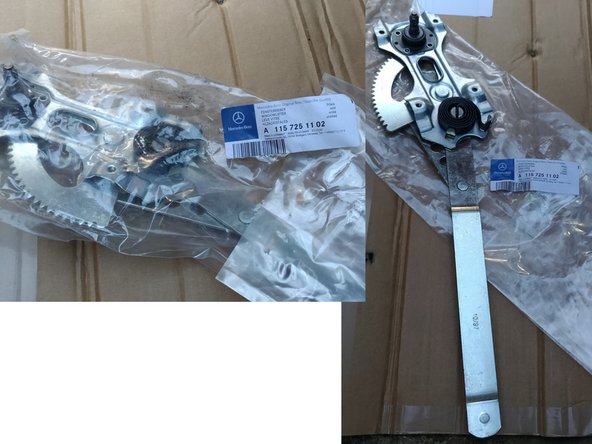

Bộ phận mới của tôi (1157251102) trông rất đầy hứa hẹn với nhãn phụ tùng chính hãng màu xanh lam và nó là kim loại sáng bóng, ngày sản xuất được đóng dấu 10/1987

Tuy nhiên, quá trình cài đặt sắp diễn ra theo chiều hướng xấu hơn, lúc đầu tôi không nhận ra, cứ ngây thơ nghĩ rằng một bộ phận chính hãng sẽ chỉ bắt vít

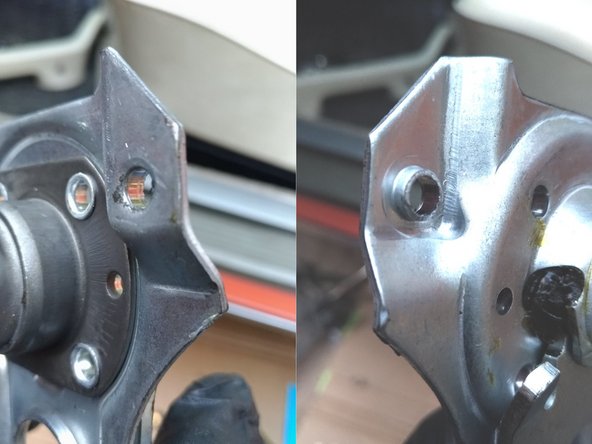

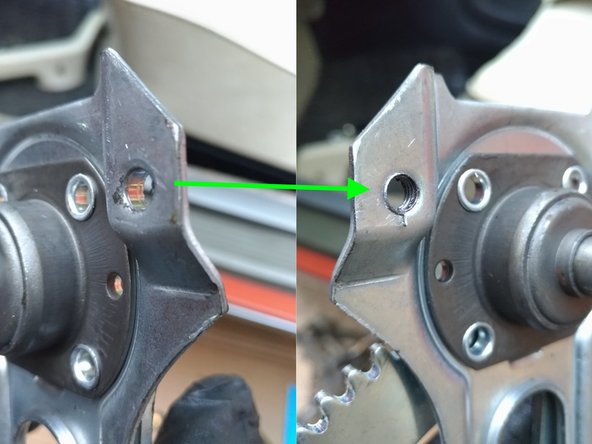

Hóa ra bộ phận mới của tôi không có ren được khai thác trong bốn lỗ bu lông!

Bạn có thể tin được không!?

Vì vậy, với một chút chửi rủa, tôi kéo vòi của mình ra và thiết lập chết

Nếu may mắn, bạn sẽ không cần phải chạm vào các lỗ trên bộ điều chỉnh thay thế của mình

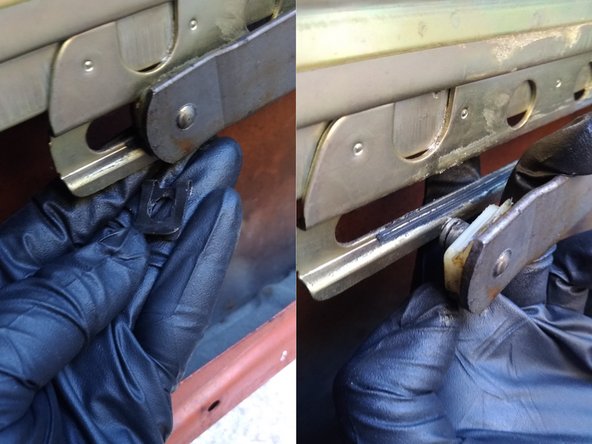

Cánh tay gắn vào đáy cửa sổ sử dụng chốt có kẹp và vòng đệm đặc biệt

Nó hơi khó hiểu vì bạn không thể nhìn thấy nó một cách dễ dàng, chủ yếu là bạn sẽ làm việc theo cảm tính, kẹp trượt vào một rãnh được gia công vào đầu ghim

Có một ống lót bằng nhựa hình chữ nhật trượt trong rãnh dưới cùng cửa sổ, nó vừa với chốt trước

Sau đó ghim và ống lót đi qua đường ray

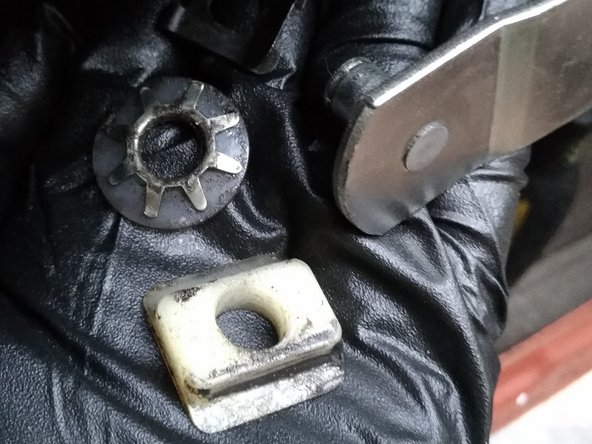

Sau đó, có một máy giặt phẳng hơi hình nón bằng nhựa với một vòng đệm hình ngôi sao bằng kim loại vừa vặn trên đó

Sau đó, ở đầu của chốt – hướng vào cửa, có một kẹp thép lò xo

Tôi đã sử dụng một cái gắp và một tuốc nơ vít đầu dẹt và một cặp kìm mũi kim và một chút nguyền rủa để lấy nó ra và quay trở lại

LƯU Ý: cửa sổ rơi xuống sau khi bạn rút chốt ra, vì không có gì giữ nó lên – Tôi đặt một thanh cạy nhỏ để giữ nó lên, nhưng bạn cũng có thể sử dụng một miếng gỗ hoặc bất cứ thứ gì

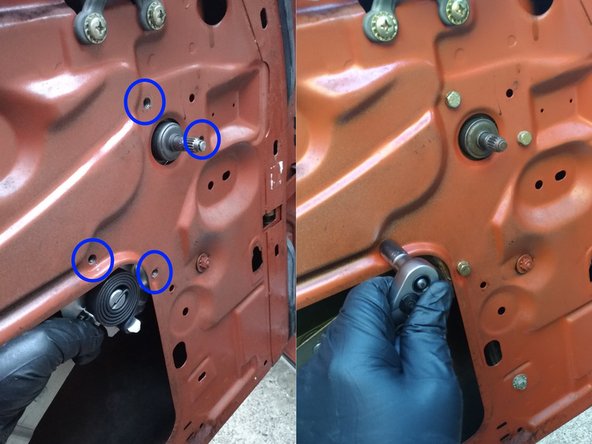

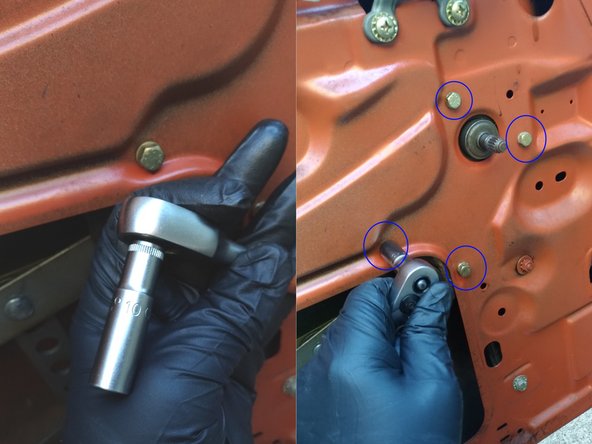

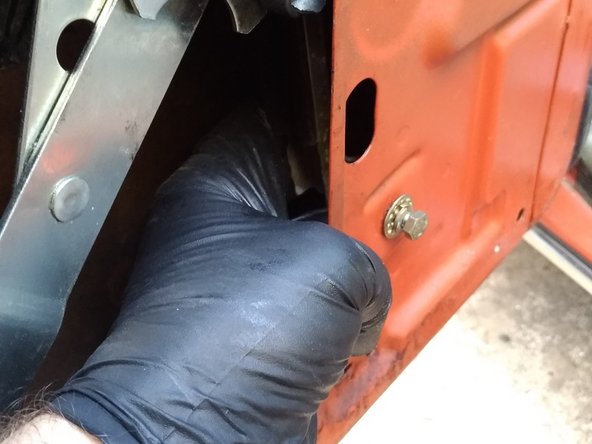

Có bốn bu lông (khoanh màu xanh) giữ bộ điều chỉnh vào cửa, chúng đều là bu lông đầu 10mm, nhưng hai đầu dài hơn

Tôi đã sử dụng một ổ cắm sâu 10mm trên bánh cóc 1/4 inch, nhưng bất kỳ cờ lê, cờ lê hoặc ổ cắm 10mm nào cũng nên hoạt động

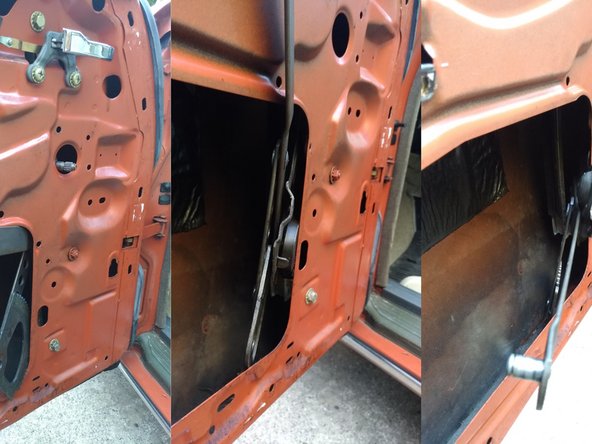

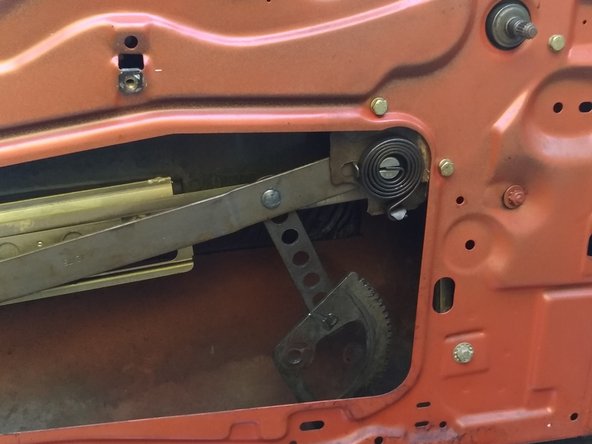

trong hình thứ hai, bạn có thể thấy góc phần tư bánh răng của bộ điều chỉnh cũ của tôi bị treo xuống, nó được cho là được gắn vào răng bánh răng cuộn dây

Đó là thời điểm tôi nhận ra rằng tôi không thể đưa bộ điều chỉnh cũ vượt qua đường dọc cửa sổ …

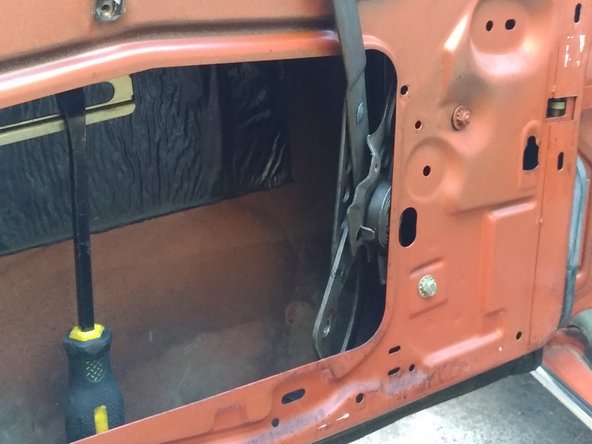

Lưu ý rằng tôi đang sử dụng một thanh prybar ngắn để nâng cửa sổ lên (vì nếu không nó sẽ rơi xuống), bạn cũng có thể sử dụng một miếng gỗ hoặc một số công cụ khác

Vì bạn không thể đưa bộ điều chỉnh ra ngoài theo dõi cửa sổ, nó phải tạm thời được tách ra

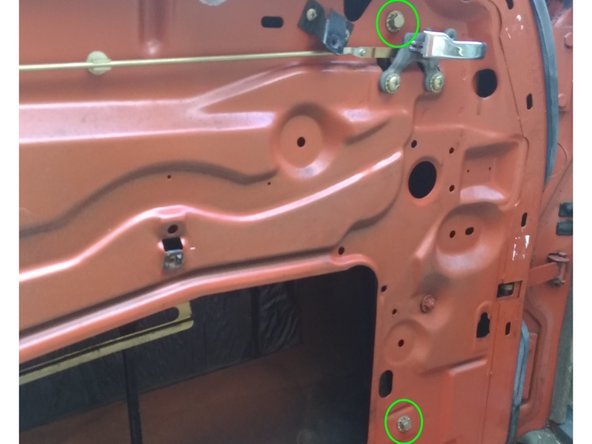

Nó được giữ bằng hai bu lông 10mm, có vòng đệm phẳng mờ lạ mắt và vòng đệm có khóa, tôi đã khoanh tròn chúng bằng màu xanh lá cây trong hình

Tháo hai bu lông đó ra, chúng sẽ giúp bạn có đủ chuyển động để đẩy rãnh cửa sổ đó về phía trước ra khỏi cửa sổ một chút, sau đó vào cửa sâu hơn một chút

Tại thời điểm này, có thể kéo bộ điều chỉnh cửa sổ ra, nghiêng nó khi bạn di chuyển để tránh kẹt vào mọi thứ

Như tôi đã đề cập ở bước 9, tôi đã bị trừng phạt do thiếu luồng trong bộ điều chỉnh cửa sổ mới của mình

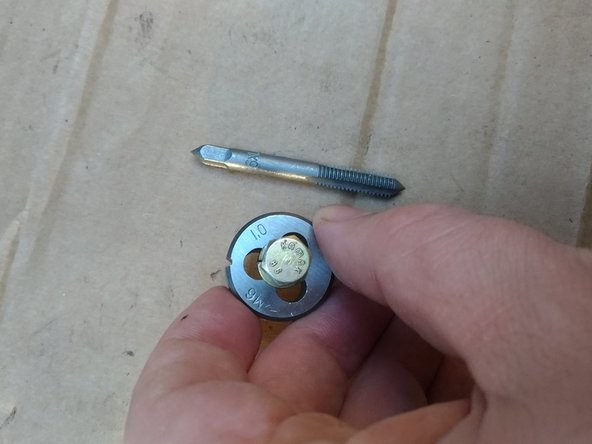

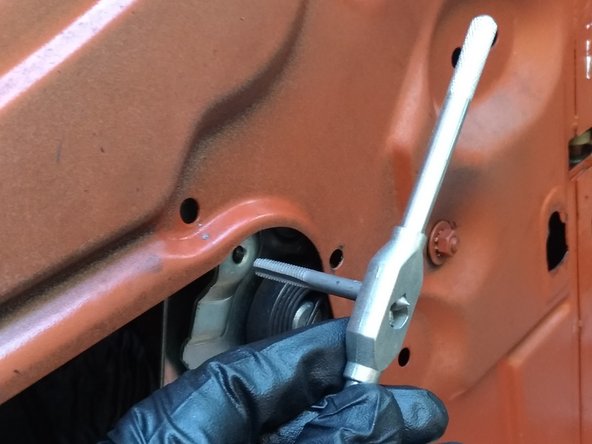

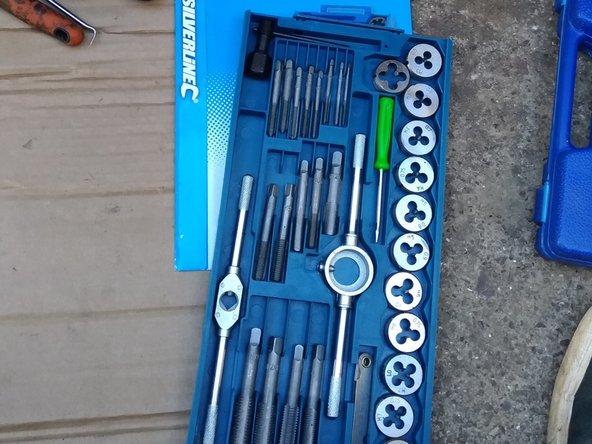

Vì vậy, tôi đã phá vỡ bộ vòi và khuôn của mình, và kiểm tra bước ren bu lông, theo hệ mét M6 x 1.0

Tôi đã không nhận ra cho đến khi tôi đã nhét phần mới của mình vào cửa … Tôi thực sự kéo nó ra khỏi cửa để gõ vào bốn lỗ

Nếu bộ phận của bạn cũng thiếu ren trong các lỗ, hãy nhớ kiểm tra nó trước khi bạn đưa kẹp qua chốt và lắp lại bu lông rãnh, v.v.

Lắp một số bu lông bộ điều chỉnh (hãy nhớ hai cái trên cùng là cái dài)

Đừng thắt chặt chúng

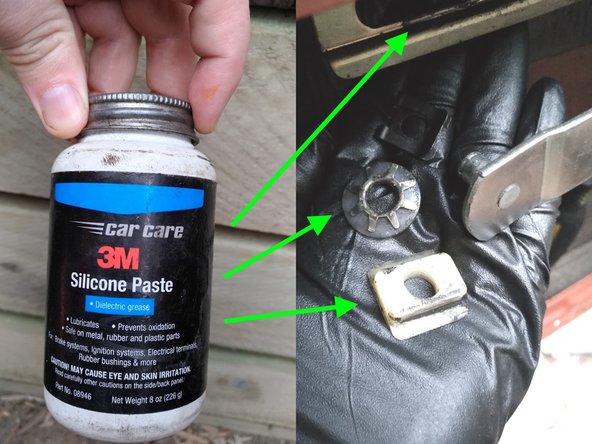

Tra dầu vào rãnh đáy cửa sổ và ống lót trước khi lắp ráp

Kẹp ống lót khá khó để có được – hãy tận hưởng điều đó

Sau khi bạn hài lòng với vị trí, hãy siết chặt các bu lông

Sau đó, hãy nhớ đặt các chốt cửa sổ theo chiều dọc trở lại – chúng có vòng đệm phẳng lúm đồng tiền ngộ nghĩnh (hãy chắc chắn rằng kính cửa sổ nằm trong đường ray)
