BMW 7 Series BMW Hệ thống điện thoại rảnh tay Bluetooth Thay thế 1995-2001

Bước đầu tiên trong bất kỳ bản nâng cấp nào của BMW là xác định một số chi tiết cơ bản. Mặc dù bất kỳ chiếc BMW E38 nào cũng có thể được trang bị thêm hệ thống Rảnh tay Bluetooth BMW và hệ thống điều khiển bằng giọng nói. Những chi tiết này sẽ giúp bạn tránh được bất kỳ sai lầm rắc rối nà

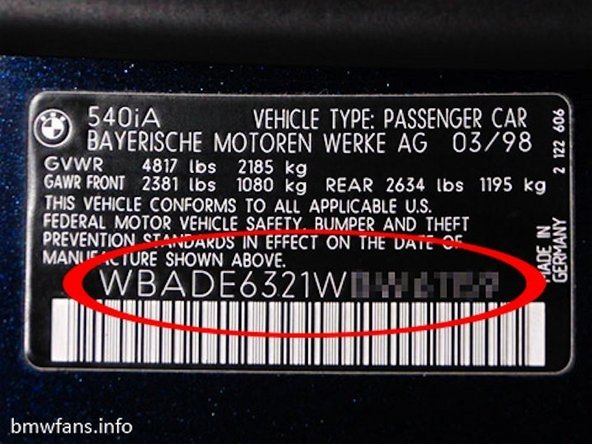

1) Ngày xây dựng của BMW. Bạn có thể xác định vị trí số VIN của xe ô tô của mình và tra cứu bằng bộ giải mã số VIN trực tuyến hoặc tìm mã tem ngày xây dựng được tìm thấy trên một số bảng số VIN. (Trên cùng bên phải của ảnh)

2) BMW có được kết nối sẵn cho điện thoại không. Tất cả những chiếc BMW E38 ở Bắc Mỹ đều được nối sẵn cho điện thoại, nhưng một số chiếc BMW E38 của Euro và Khu vực khác có thể không được nối sẵn cho điện thoại. Một tùy chọn kiểm tra nhanh là nhìn vào bảng điều khiển nơi đèn trên cao và vị trí đặt và xác định xem bạn có mảnh trang trí micrô hay không.

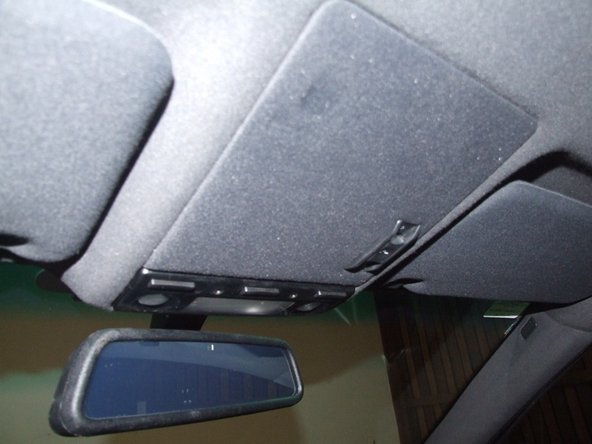

Ảnh 1 Không có miếng trang trí micrô. – Xe có nhiều khả năng KHÔNG được nối sẵn cho điện thoại

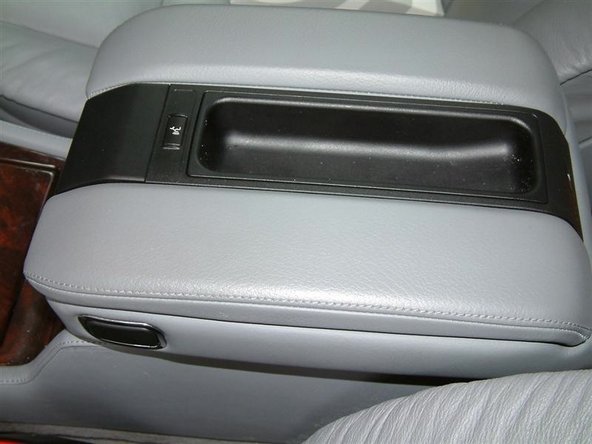

Ảnh 2 Phần cắt micrô – Rất có thể ô tô đã được nối sẵn cho điện thoại

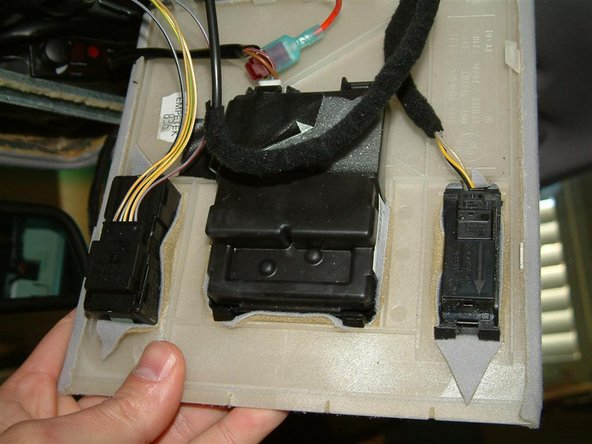

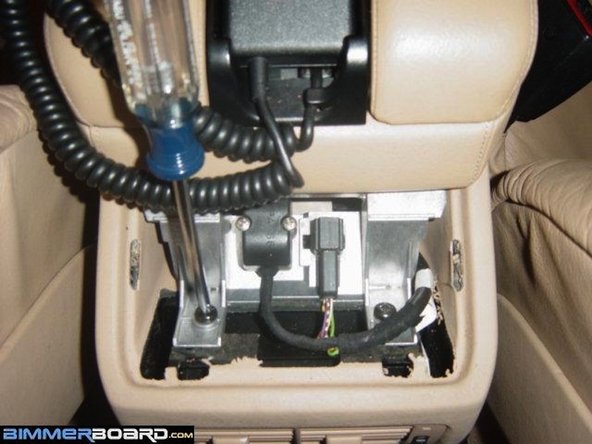

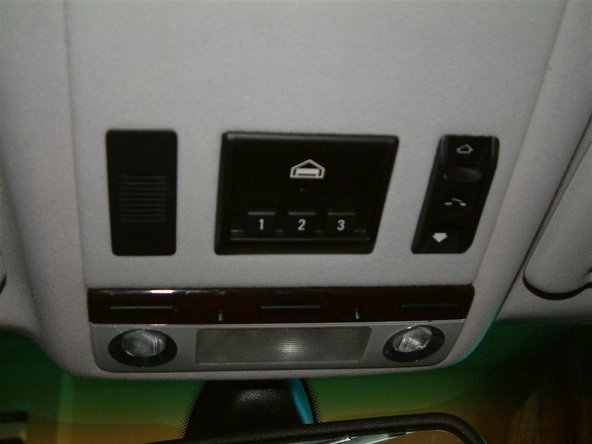

Ảnh 3 Có sẵn cho điện thoại. Hình ảnh hiển thị Bảng điều khiển đã được gỡ bỏ với mũi tên hướng về phía sau của miếng trang trí micrô

Các bộ phận cụ thể cần thiết cho cài đặt của bạn sẽ phụ thuộc vào ngày xây dựng và các tùy chọn nối sẵn được xác định.

Bạn nên nhận tư vấn chuyên môn về những bộ phận nào sẽ được yêu cầu. Các đại lý BMW không phải là nguồn thông tin tốt nhất và chúng tôi khuyên bạn nên thực hiện tìm kiếm “Bộ Bluetooth E38” trên Google hoặc truy cập các trang web như www.bimmernav.com để có lời khuyên tốt nhất

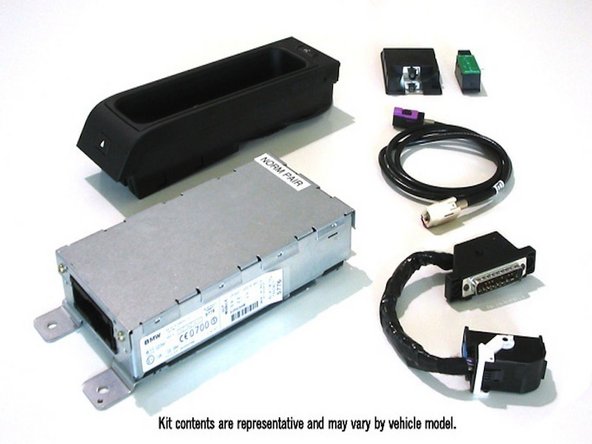

Nội dung Bộ công cụ Bluetooth có thể khác nhau, nhưng tất cả đều sử dụng mô-đun BMW ULF. Mô-đun ULF là mô-đun Rảnh tay Bluetooth và Điều khiển bằng giọng nói của BMW. – Nhận mô-đun phiên bản mới nhất có sẵn để hỗ trợ các loại điện thoại bluetooth mới nhất.

Tháo các vít lót thân bằng nhựa để có quyền truy cập vào hệ thống dây điện phía sau máy tính định vị

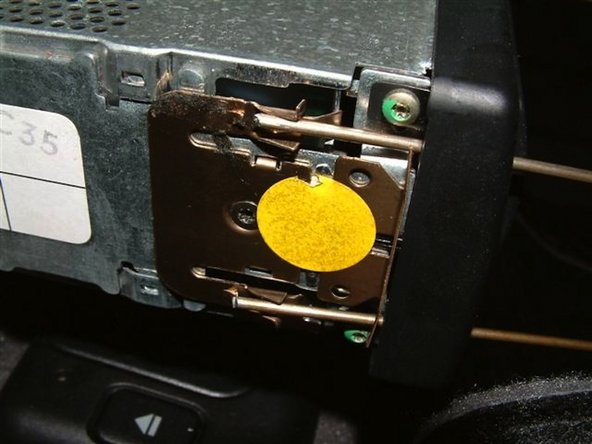

Trượt ổ điều hướng ra và ngắt kết nối các phích cắm màu xanh lam và đỏ tươi

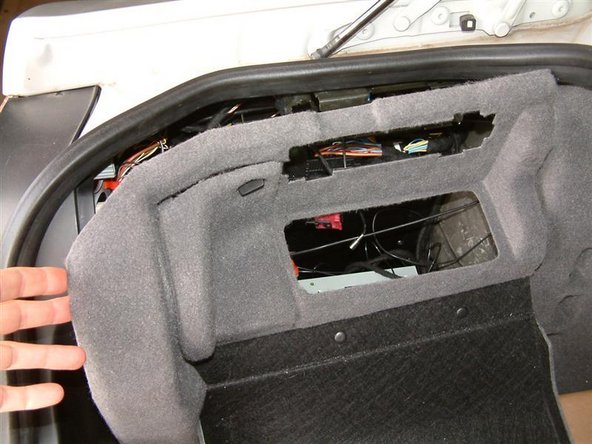

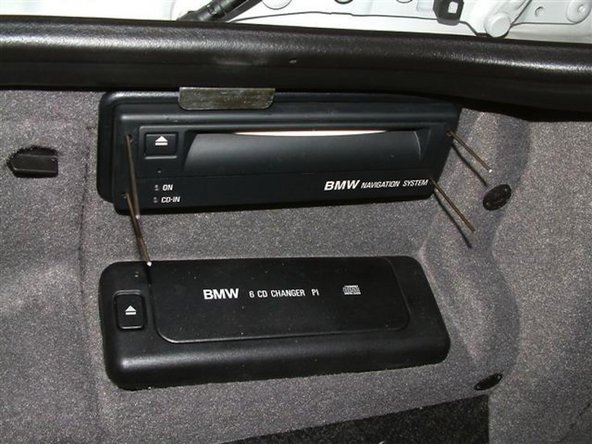

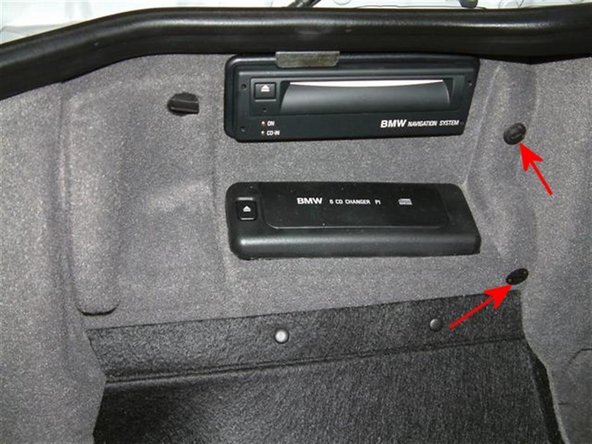

Sau khi máy tính được tháo ra, bạn sẽ cần phải tháo các đầu nối ở mặt sau của máy tính định vị (vui lòng đảm bảo đèn nguồn TẮT trước khi ngắt kết nối pin hoặc kết nối với máy tính định vị) Tháo khung nhựa xung quanh máy tính định vị và cả hai vít nhựa ở bên phải của bộ đổi đĩa CD. Sau khi tất cả các mảnh này được tháo ra, bạn có thể dễ dàng nhấc nắp thiết bị điện tử của cốp xe ra khỏi đường đi.

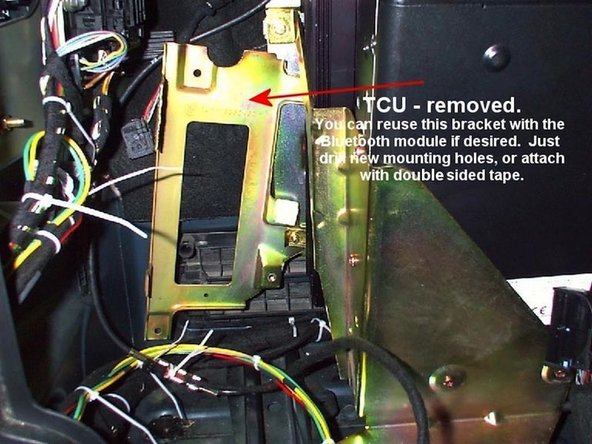

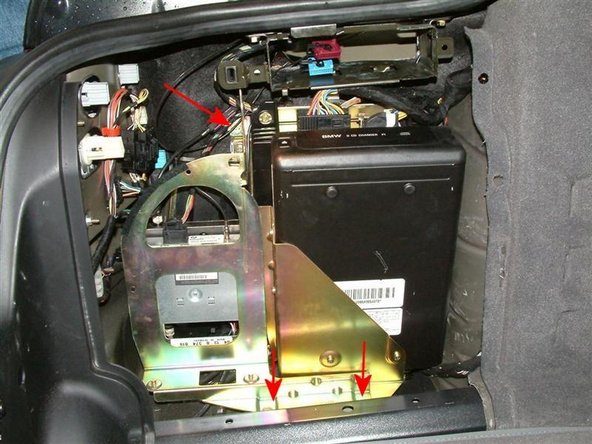

Để tiếp cận thiết bị điện thoại cũ (Motorola TCU), bạn sẽ cần tháo ba bu lông 10mm giữ khung mô-đun Video tại chỗ. Dấu ngoặc duy nhất thường được loại bỏ là dấu ngoặc này nằm ở bên trái của bộ đổi CD.

Tháo các vít lót thân bằng nhựa để có quyền truy cập vào hệ thống dây điện phía sau máy tính định vị

Trượt ổ điều hướng ra và ngắt kết nối các phích cắm màu xanh lam và đỏ tươi

Sau khi máy tính được tháo ra, bạn sẽ cần phải tháo các đầu nối ở mặt sau của máy tính định vị (vui lòng đảm bảo đèn nguồn TẮT trước khi ngắt kết nối pin hoặc kết nối với máy tính định vị) Tháo khung nhựa xung quanh máy tính định vị và cả hai vít nhựa ở bên phải của bộ đổi đĩa CD. Sau khi tất cả các mảnh này được tháo ra, bạn có thể dễ dàng nhấc nắp thiết bị điện tử của cốp xe ra khỏi đường đi.

Để tiếp cận thiết bị điện thoại cũ (Motorola TCU), bạn sẽ cần tháo ba bu lông 10mm giữ khung mô-đun Video tại chỗ. Dấu ngoặc duy nhất thường được loại bỏ là dấu ngoặc này nằm ở bên trái của bộ đổi CD.

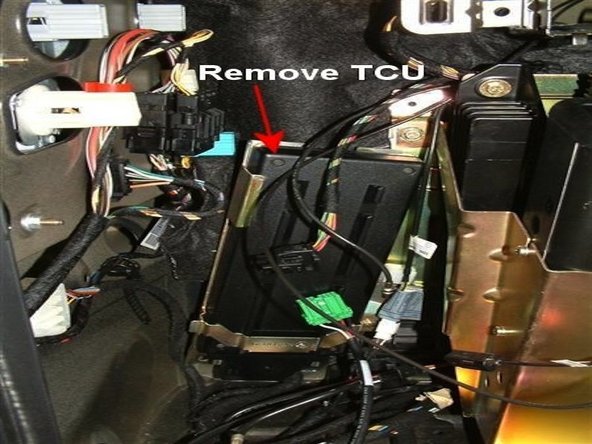

Khi khung được tháo ra, bạn sẽ cần phải tháo TCU (Thiết bị Điều khiển Điện thoại) của điện thoại. TCU là mô-đun điều khiển hình chữ nhật, màu đen ở phía sau khoang. Điều này có thể dễ dàng thực hiện bằng cách tháo các vít gắn 10 mm cho điện thoại BMW TCU cụ thể của bạn.

Bước 2) Sau khi TCU điện thoại được tháo ra, hãy ngắt kết nối DB25 và bất kỳ đầu nối RF nào được gắn vào (chỉ những đầu E38). Tiếp theo, kết nối mô-đun BMW ULF với dây nịt bộ điều hợp dây Bluetooth được cung cấp và gắn hai đầu nối DB25 với nhau. Đảm bảo rằng bạn kết nối TRỰC TIẾP bộ điều hợp Bluetooth DB25 với dây nịt điện thoại BMW mà không có bất kỳ bộ điều hợp DB25 nào khác có thể có trong ô tô của bạn.

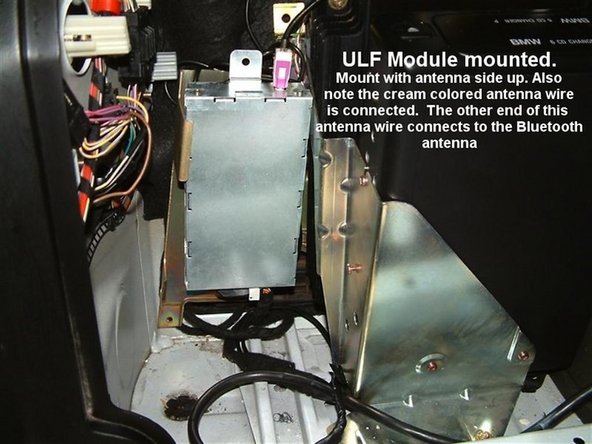

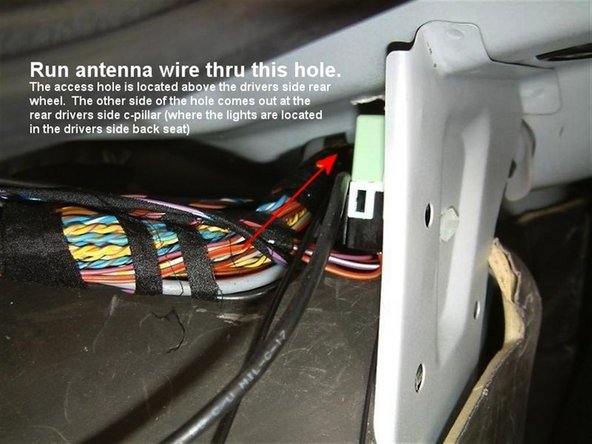

Sau khi cài đặt mô-đun Bluetooth ULF, bạn sẽ cần gắn ăng-ten Bluetooth. Hầu hết mọi người đều lắp ở trụ C E38 hoặc phía sau ghế sau. Quá trình này khá đơn giản và chi tiết trong hướng dẫn cài đặt đi kèm với bộ trang bị thêm Bluetooth của bạn. Bạn chỉ có thể chạy đầu kia của cáp RF được kết nối với mô-đun ULF thông qua grommet truy cập trụ c ở bên phải của bộ đổi CD. Grommet này là nơi tất cả hệ thống dây điện của BMW đi từ khoang điện tử phía sau đến cabin của E38 (chạy đến trụ c và phía sau ghế sau). Chỉ cần tháo trụ c phía sau, đẩy dây qua grommet và lấy dây ở đầu còn lại.

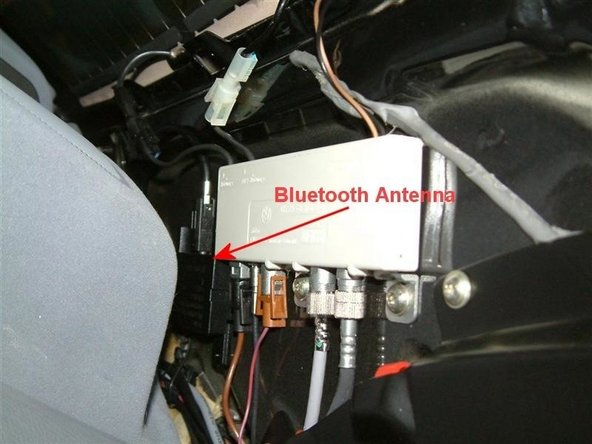

Sau khi bạn gắn dây ăng ten Bluetooth qua trụ C, hãy gắn ăng ten Bluetooth bằng băng dính hai mặt bên cạnh thiết bị điện tử khác. Tìm một vị trí không được nâng cao hơn bất kỳ thành phần nào khác, vì bạn sẽ cần đặt nắp trụ C trở lại vị trí cũ.

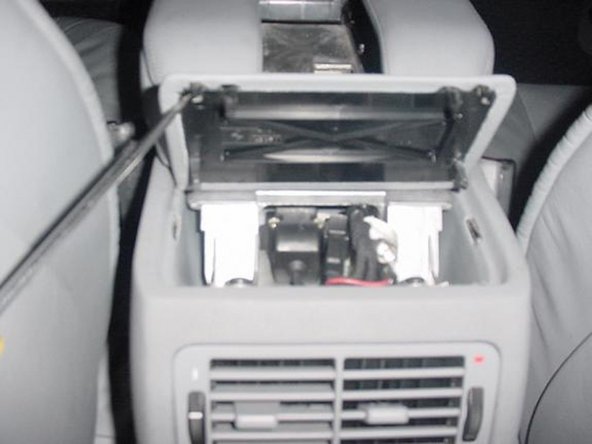

Bước cuối cùng trong quá trình lắp đặt là trượt hết phần tựa tay của bảng điều khiển trung tâm về phía trước và nhẹ nhàng tháo nắp đậy phía sau bệ tì tay bằng cách nâng thẳng lên khỏi khu vực đóng cửa cho hàng ghế sau.

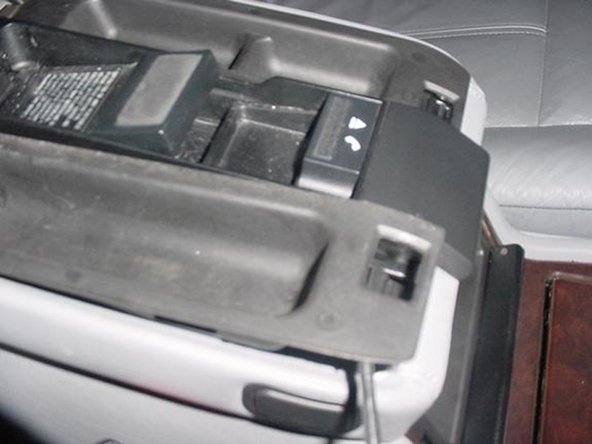

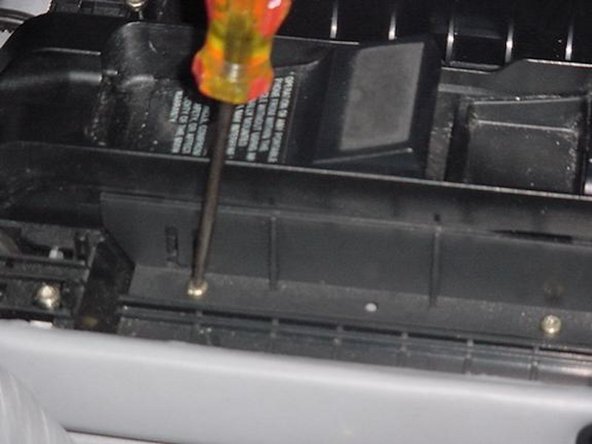

Tháo hai vít đầu Phillips và trượt phần kê tay về phía trước xe. Hãy cẩn thận vì một khi bạn nghiêng nó về phía trước, nó sẽ hoàn toàn không có phần kê tay và chỉ được giữ bằng dây.

Sau khi hết bảng điều khiển trung tâm, hãy tháo hai khay đựng đồ bên trong hộp kê tay bằng cách nhẹ nhàng nhấc lên từ mặt trước.

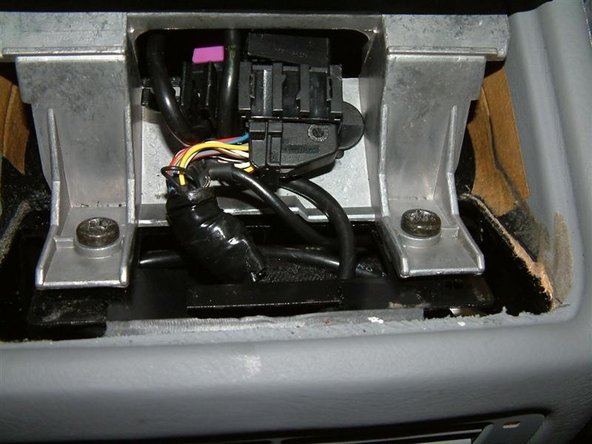

Sau khi các khay bưu kiện này ra ngoài, hãy tháo 4 vít Torx # 20 để tháo điện thoại khỏi bảng điều khiển trung tâm và thay thế bằng bộ Bluetooth Eject.

Cắm bộ Bluetooth Eject sử dụng đầu nối FAKRA Male to Mini UHF nữ được cung cấp và phích cắm bộ điều hợp ELO18 gắn vào, vào đầu nối ELO18 và mini UHF của ô tô (cài đặt CPT3000 / 4000 xem phần bổ sung trên dây nịt bộ chuyển đổi RJ45 đến ELO18 là một phần của bộ dụng cụ của bạn)

Đặt phần còn lại của cánh tay lại với nhau bằng cách đảo ngược quy trình.
