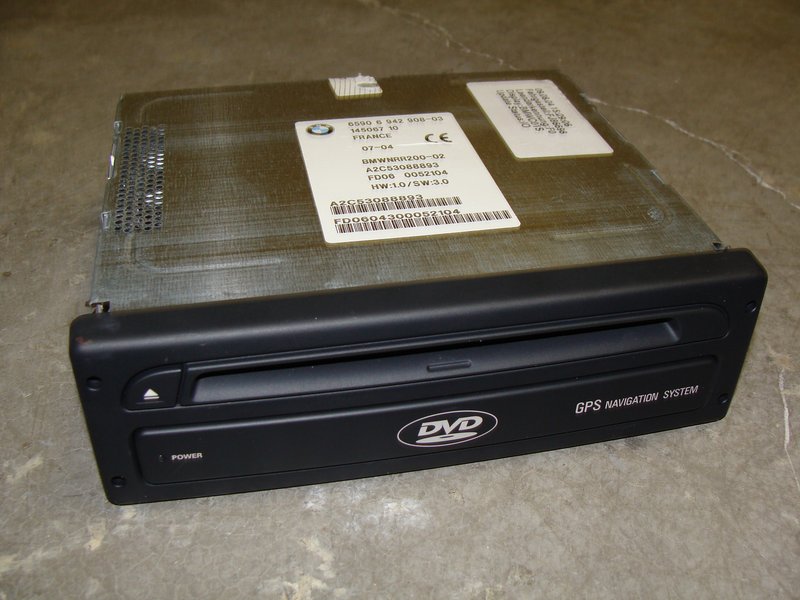

Cơ cấu ổ đĩa DVD BMW 5 Series trong máy tính dẫn đường BMW MKIV Thay thế 1997-2003

Để thay thế cơ cấu DVD trong ổ BMW MKIV Navigation, bạn sẽ cần bắt đầu với việc thay thế bộ phận bên trong. Chúng tôi đề xuất www.bimmernav.com

Ở mặt sau của MKIV là một loạt các nhãn dán. Bất kỳ nhãn dán nào kết nối giữa nắp trên và các cạnh bên hoặc mặt sau cần phải được gỡ bỏ hoặc cắt để cho phép tháo nắp trên

Tháo nắp trên bằng cách dùng ngón tay nhấc lên. Nắp được làm bằng kim loại rất mỏng và tốt nhất bạn nên dùng ngón tay xoa từ từ quanh nắp để tránh làm cong nắp

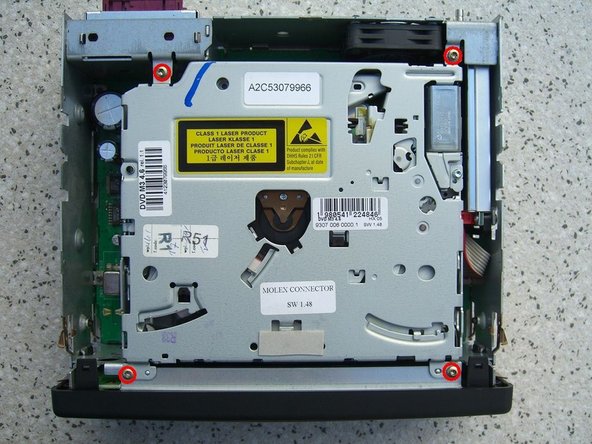

Sau khi nắp được tháo ra bằng cách sử dụng trình điều khiển torx 8, hãy tháo từng con ốc trong số 4 con ốc một cách cẩn thận, cố gắng không làm rơi hoặc lỏng những con ốc nhỏ này. Đầu vít được đánh dấu trong ảnh

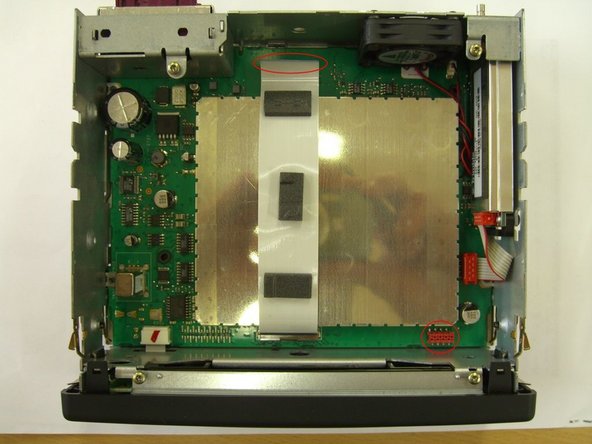

Sau khi các vít được tháo ra, nhẹ nhàng nhấc cơ cấu dvd ra khỏi đường để lộ các đầu nối.

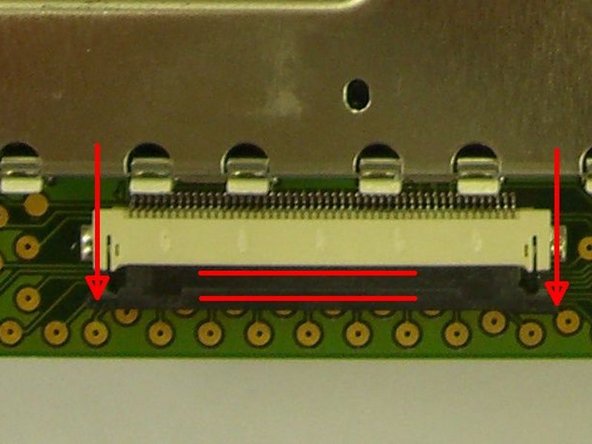

Cáp Ribbon được cố định vào vị trí bằng một khóa khóa. Để tháo nó ra, trước tiên bạn phải di chuyển cơ cấu khóa ở cả hai bên một cách cẩn thận bằng một tuốc nơ vít nhỏ về phía cáp như trong ảnh. LƯU Ý về đầu nào kết nối với mỗi bên vì cáp ruy-băng PHẢI được kết nối lại theo cùng một hướng

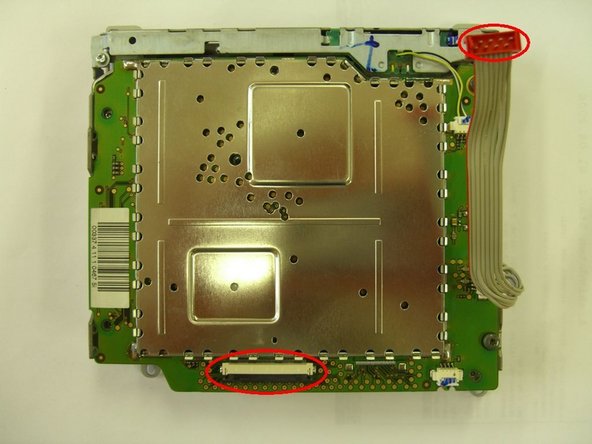

Để tháo phích cắm, kéo nhẹ phích cắm thẳng lên để nhả phích cắm ra khỏi thiết bị. Khi thay thế cơ chế DVD, bạn sẽ sử dụng lại phích cắm nguồn và cáp ruy-băng.

Thay thế ổ đĩa mới chỉ đơn giản là đảo ngược quá trình này
