Thay thế đèn pha Audi A4 (thông qua loại bỏ cụm đèn pha) 2000-2005

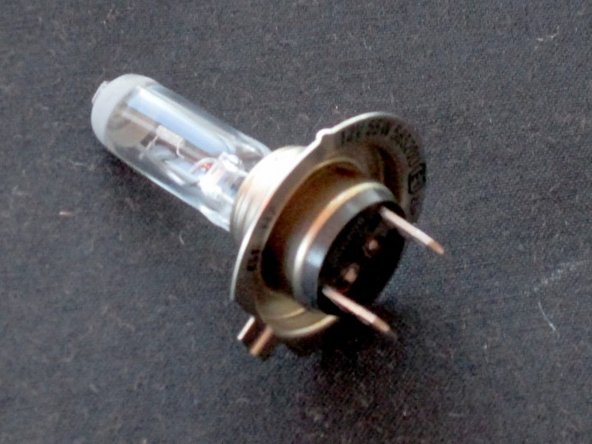

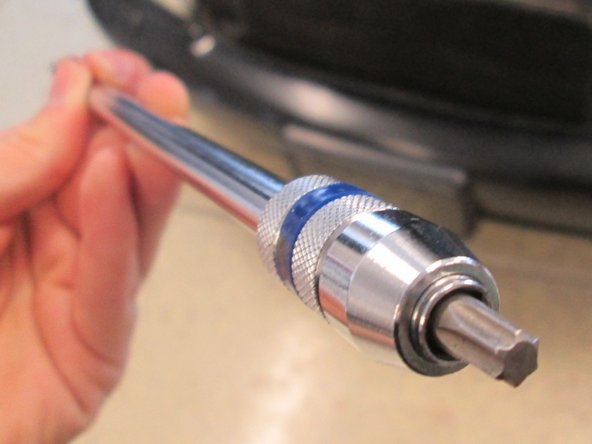

Mua (các) bóng đèn thay thế cùng với tuốc nơ vít ổ cắm và một bit “sao lục giác”. Bóng đèn phải là bóng đèn kiểu H7 12 volt, 55 watt.

Tuốc nơ vít có thể được thay thế bằng một chìa vặn Allen dài trong một chốt, nhưng điều này không được khuyến khích.

Ngoài ra, hãy mua một chiếc đèn pin tươm tất nếu bạn có thể.

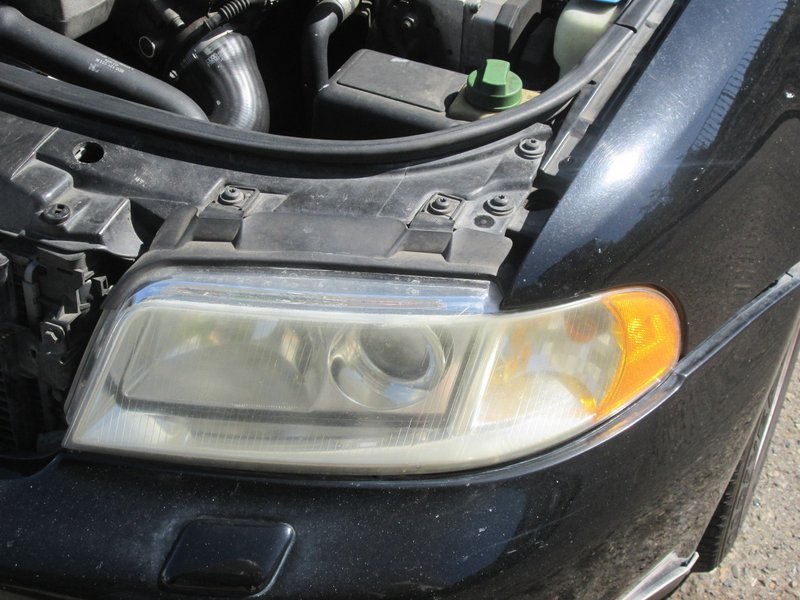

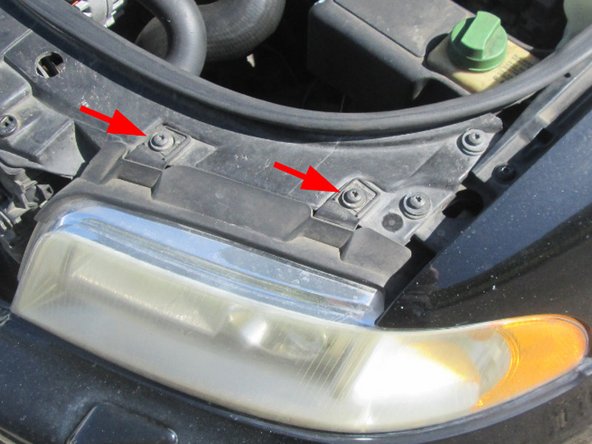

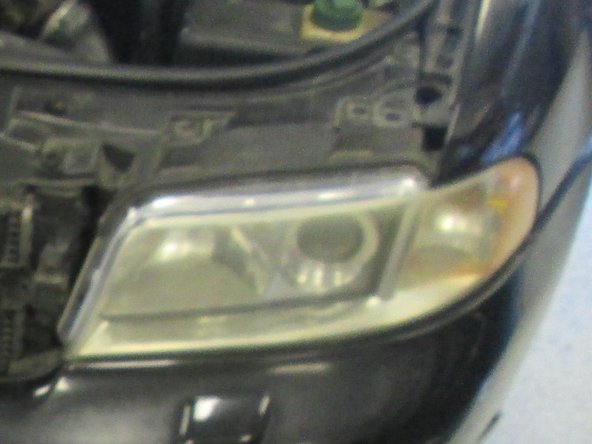

Mở mui xe và định vị các vít giữ cụm đèn pha vào đúng vị trí. Có hai cái có thể nhìn thấy rõ ràng, hiển thị ở bên trái và một cái khác ẩn sâu hơn.

Đừng tháo các vít này ra. (Dù sao thì tổ hợp cũng sẽ không xuất hiện nếu không loại bỏ được ẩn.)

Có hai ốc vít khác bên cạnh cụm đèn pha, nhưng không được gắn vào nó. Đây là những thứ không liên quan và nên để một mình.

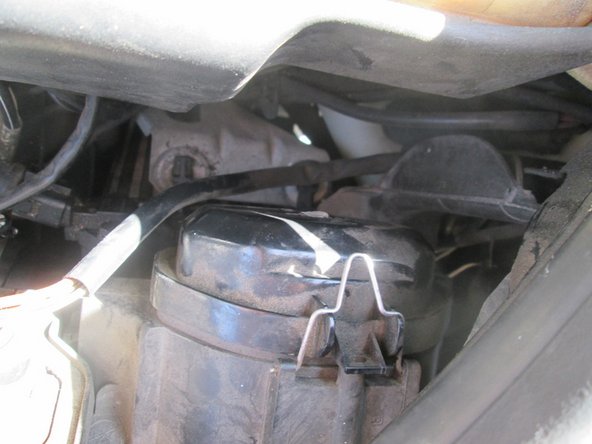

Nhìn vào bên dưới mui xe, phía sau cụm đèn pha, và bạn sẽ thấy tấm che đèn gầm thấp, như trong hình bên trái.

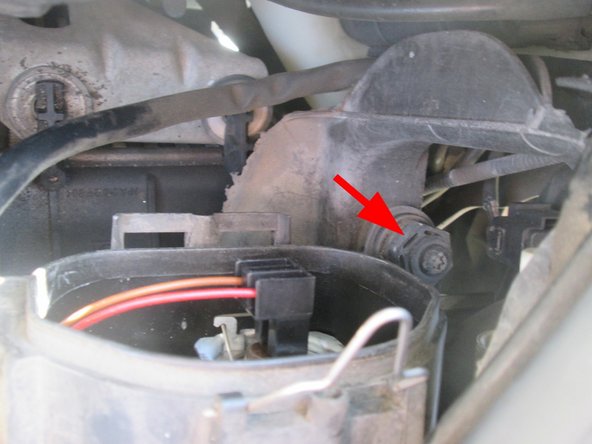

Tháo nắp này để lộ vít ẩn, được hiển thị trong hình thứ ba.

Tại thời điểm này, có cơ hội để thay thế dầm thấp phía trình điều khiển ngay bây giờ , thay vì tháo toàn bộ cụm. (Nếu không, hãy bỏ qua bước này.)

Điều này được thực hiện bằng cách rút phích cắm của ổ cắm chùm tia thấp (nó bị kẹt do ma sát và sẽ lung lay ngay ra ngoài), tháo dây buộc giữ bóng đèn tại chỗ, thay bóng đèn và dán mọi thứ lại với nhau sau đó. (Xem Bước 8 để biết chi tiết.)

Điều tương tự cũng có thể được thực hiện đối với chùm sáng thấp phía hành khách (mặc dù có một ống dẫn đường, hãy xem Bước 11 để biết chi tiết), nhưng không dễ dàng đối với đèn chùm cao, hoặc đèn nhấp nháy / đỗ xe. (Và tất nhiên, điều này sẽ không hữu ích nếu mục tiêu của bạn là thay thế chính bộ phận lắp ráp.)

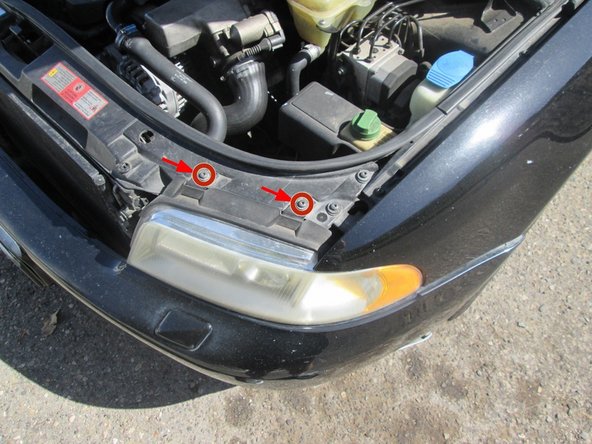

Màu đỏ: Tháo hai vít đã được xác định ở Bước 2.

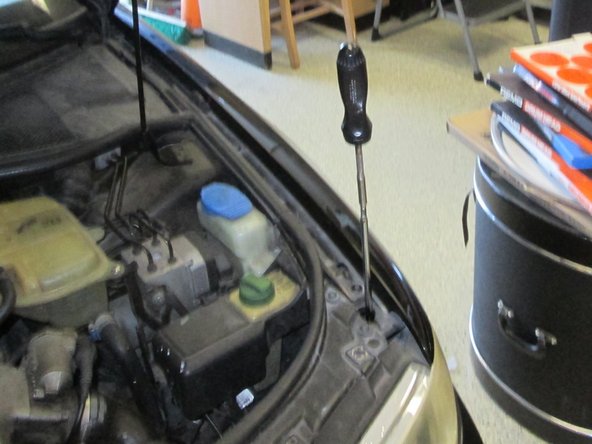

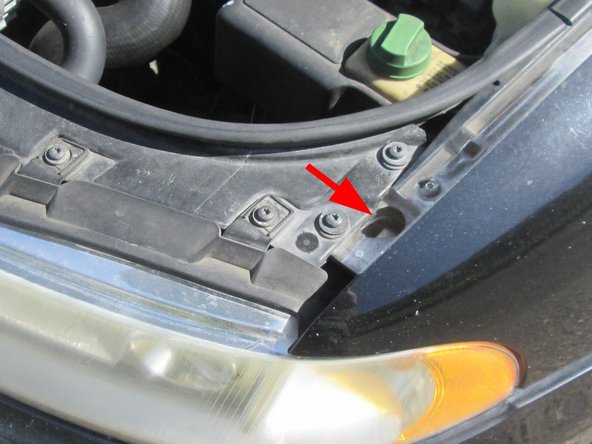

Vặn con vít ẩn qua lỗ ở bên phải của cụm. (Đảm bảo không bị mất trong khoang động cơ khi nó ra ngoài.)

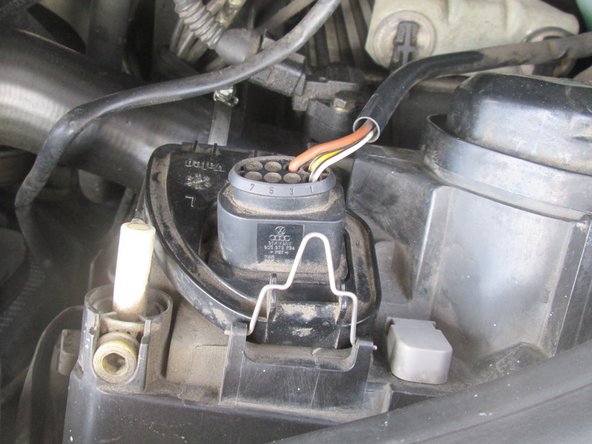

Trước khi có thể tháo hoàn toàn cụm đèn pha, phải rút dây cáp. Hệ thống cáp đi vào qua nắp chùm cao (hình 1), và có thể hơi phức tạp khi ngắt kết nối.

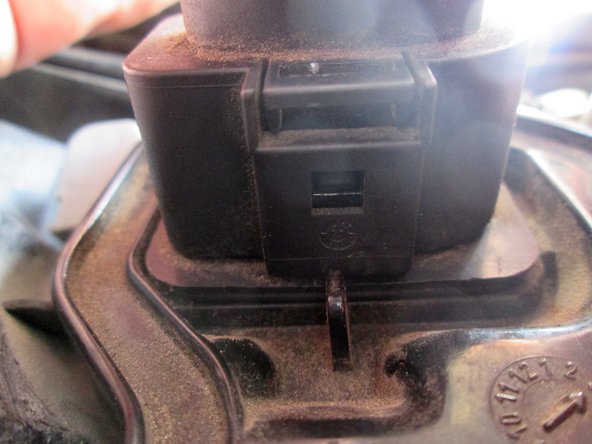

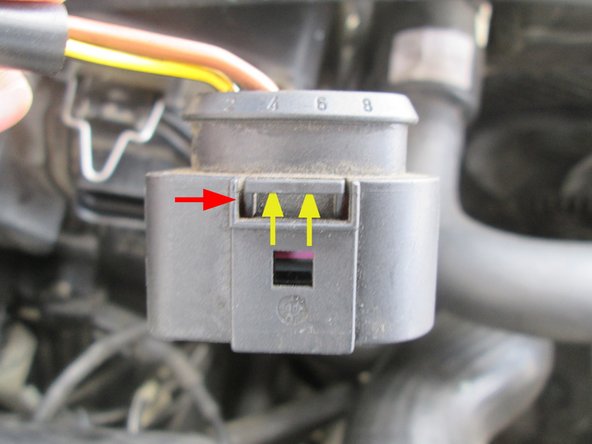

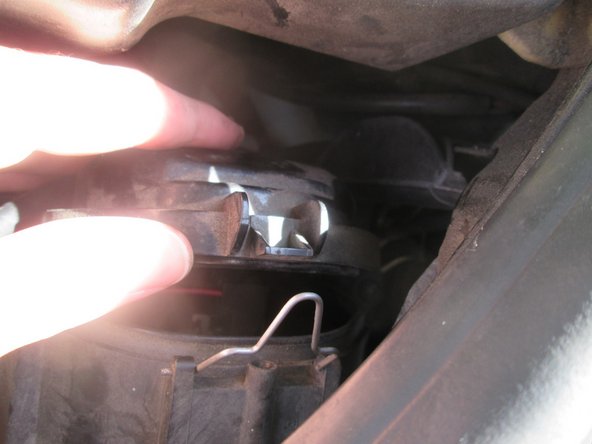

Tiếp cận dưới dây cáp và cảm nhận xung quanh để tìm chốt (mặt dưới được hiển thị trong hình 2 & 3). Kéo chốt lên trên (hình 3) và kéo tương đối mạnh vào phích cắm. Nó sẽ đi ra.

Tháo nắp chắn cao có thể giúp bạn nắm chặt phích cắm hơn, đặc biệt là ở phía người qua đường.

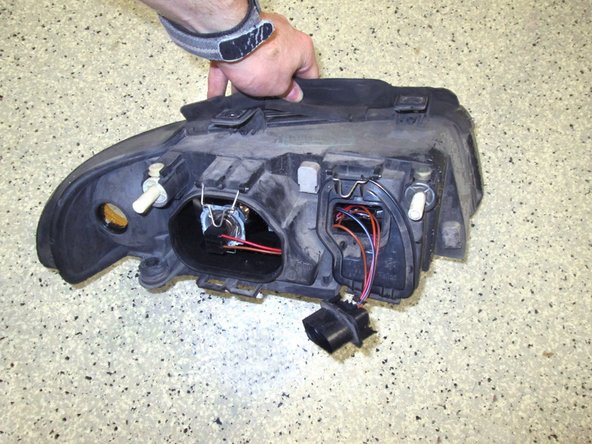

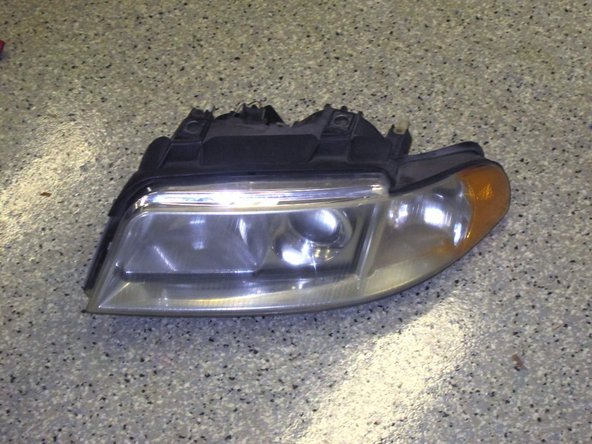

Sau khi ngắt kết nối cáp, có thể tháo cụm đèn pha ra khỏi xe. Đèn nháy có dây cáp riêng, vì vậy hãy tháo nó ra khỏi giếng và để nó ở phần còn lại của xe.

Trong hình ảnh thứ hai, giếng chùm tia thấp ở trung tâm, chùm tia cao ở bên phải và giếng chớp (trống) ở bên trái.

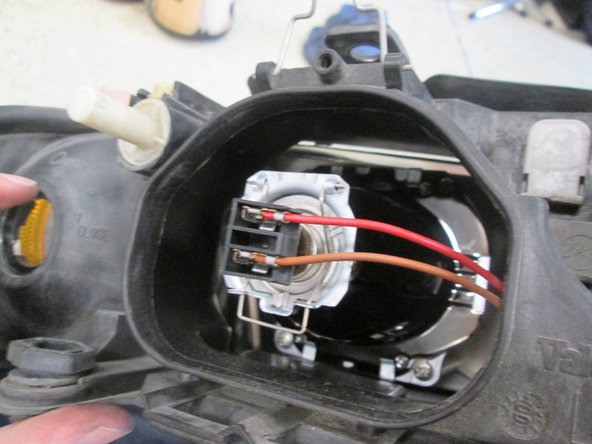

Tháo ổ cắm phía sau đèn. Nó bị kẹt do ma sát, vì vậy, một động tác lắc và kéo tốt sẽ khiến nó tự do. Sau đó, mở dây buộc và ánh sáng sẽ bật ra ngay lập tức.

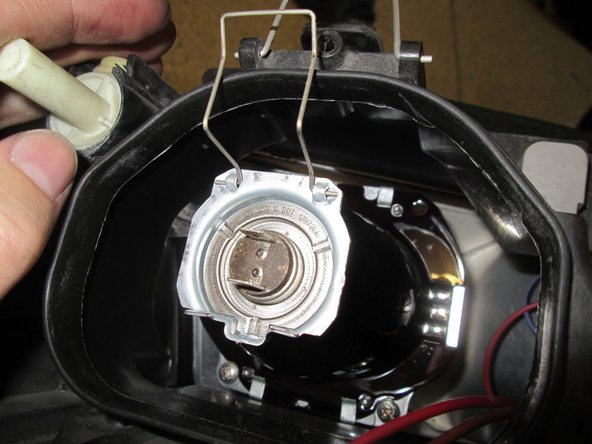

Hình ảnh 1: Chùm sáng thấp đã tháo nắp.

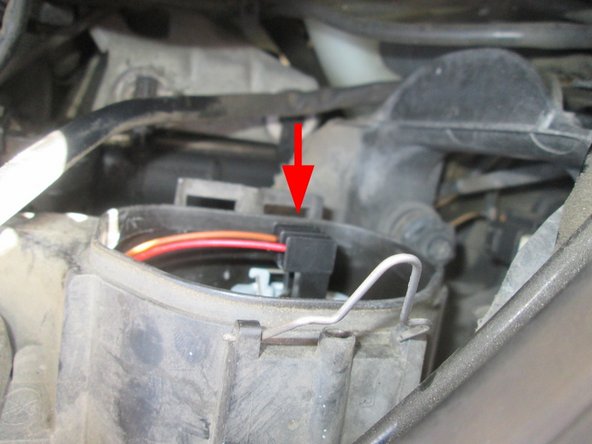

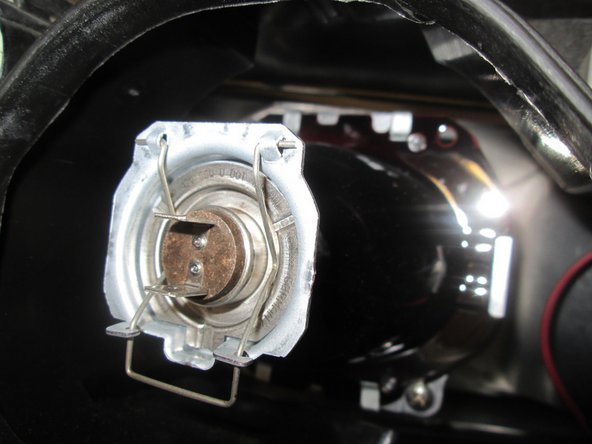

Hình ảnh 2: Đã tháo ổ cắm (dây đỏ & cam).

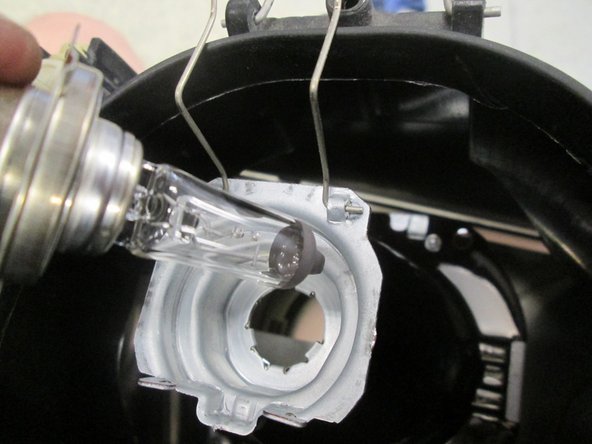

Hình ảnh 3: Đã mở dây buộc.

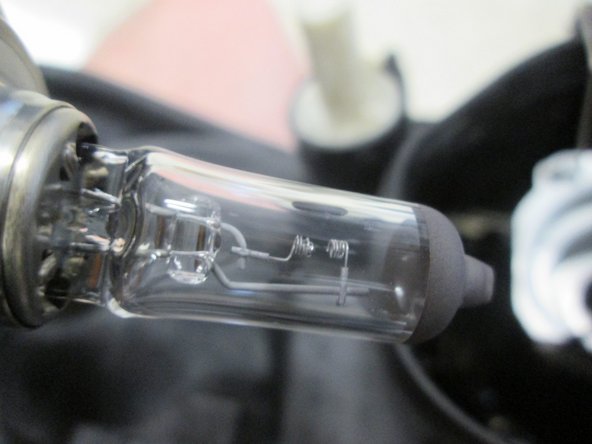

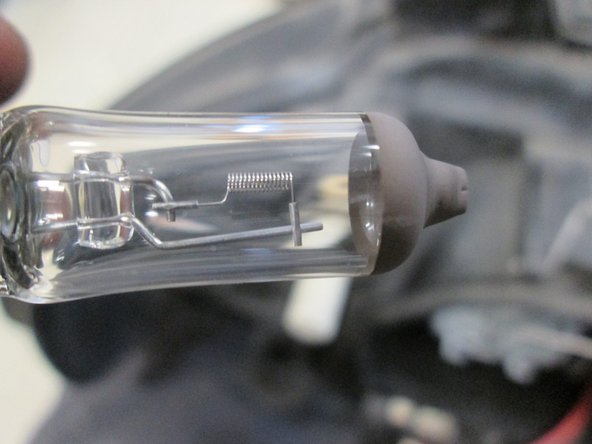

Tháo bóng đèn bị hỏng và thay thế bằng bóng đèn còn hoạt động. Gắn chặt nó vào vị trí và cắm ổ cắm vào.

Quá trình này mô tả sự thay thế chùm tia thấp, nhưng sự thay thế chùm tia cao không khác nhiều. (Cái giếng chật chội hơn một chút, nhưng vậy thôi.)

Nếu bạn đang thay đổi các bóng đèn theo cặp hoặc loại bỏ một bóng đèn vẫn hoạt động, hãy giữ bóng đèn đó hoạt động xung quanh. Audi A4 có từ 4 đến 6 bóng đèn giống hệt nhau (chùm sáng thấp, chùm sáng cao và đèn sương mù tiềm năng), vì vậy, thêm một bóng đèn nữa là rất tốt.

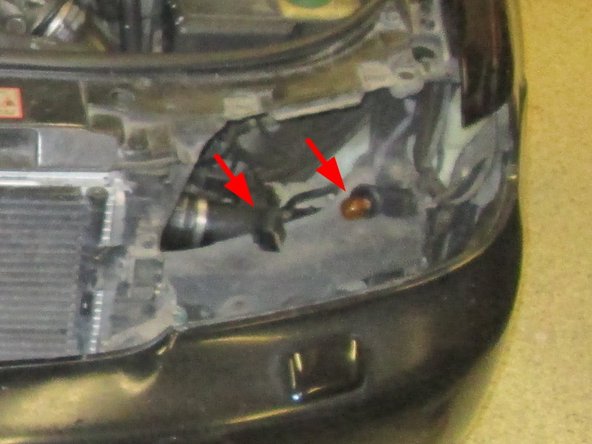

Kết nối hệ thống cáp trở lại phần còn lại của ô tô (mũi tên bên trái), lắp lại đèn nháy vào cụm (mũi tên bên phải) và đẩy cụm trở lại vị trí.

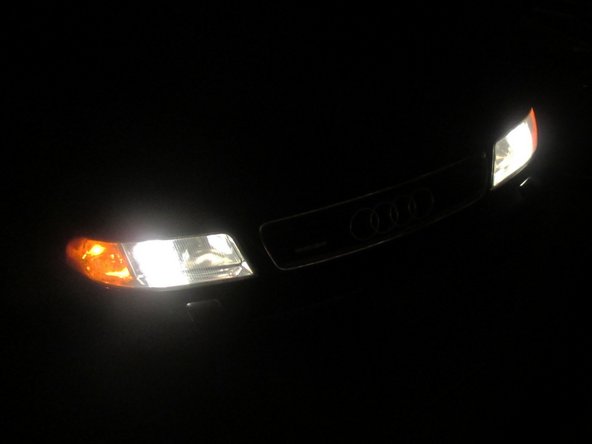

Bật đèn pha (tất nhiên là tắt đèn) để đảm bảo chúng hoạt động.

Hoàn tất việc lắp lại cụm – vặn vào vít ẩn ở phía dưới, thay nắp giếng dầm thấp và vặn cả hai vít còn lại

Cụm từ phía hành khách chủ yếu giống với cụm phía người lái. Sự khác biệt lớn nhất là một ống dẫn phải được loại bỏ để tiếp cận vít ẩn. (Hoặc để truy cập trực tiếp vào chùm tia thấp, nếu bạn chọn chỉ thay đổi những điều đó như được giải thích trong Bước 4)

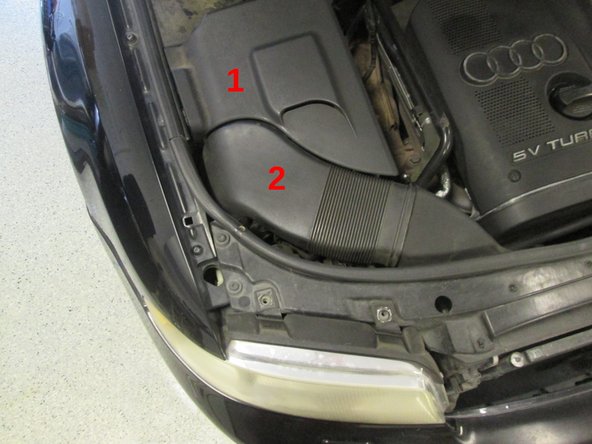

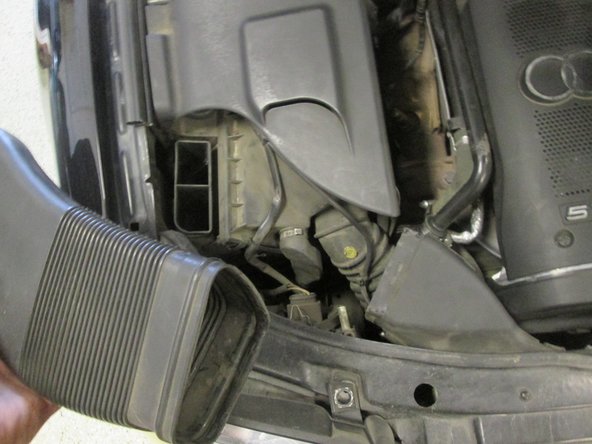

Có một nắp (1) nằm phía sau ống dẫn (2) hơi bị lệch khi ống được tháo ra. Bạn có thể tháo hoàn toàn nắp này hoặc chỉ cần để nguyên và đẩy nó trở lại vị trí sau khi đã thay thế lỗ thông hơi.

Dù bằng cách nào, nắp có ba điểm đính kèm và sẽ bật ra ngay khi kéo vào. Đảm bảo rằng nó trở lại đúng vị trí khi bạn hoàn tất. Tương tự đối với ống dẫn – hãy đảm bảo rằng nó được gắn lại đúng cách.
