Thay thế Camera lùi BMW X5 2000-2006

Bước 1: Máy ảnh sao lưu ngược

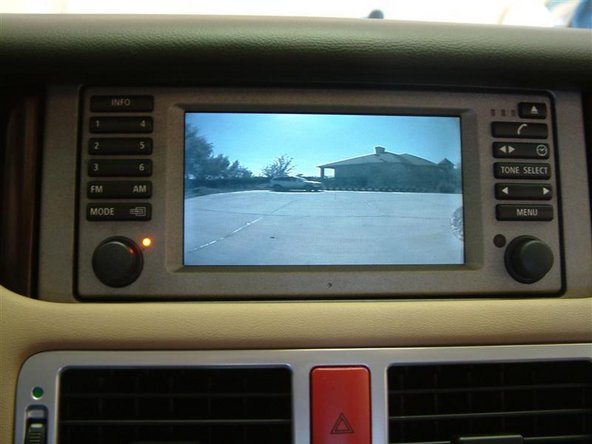

• Trong BMW E46 E38 E39 X5 Z4 X3 và Range Rover với mô-đun TV, bạn có thể dễ dàng kết nối camera dự phòng ngược cung cấp cho bạn chức năng camera dự phòng đầy đủ trên Màn hình BMW của bạn
• Xe sẽ cần được trang bị mô-đun video BMW TV. Nếu không được trang bị, bạn sẽ cần trang bị thêm mô-đun Truyền hình BMW. Tìm kiếm của Google: trang bị thêm mô-đun truyền hình bmw — cho các tùy chọn có sẵn

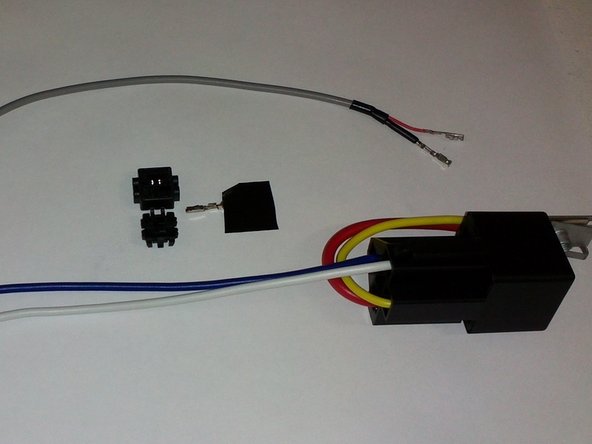

• Tự động chuyển đổi camera dự phòng Yêu cầu bộ mô-đun chuyển đổi camera lùi và camera lùi NTSC được gắn ở bất kỳ vị trí nào bạn muốn.

Bước 2:

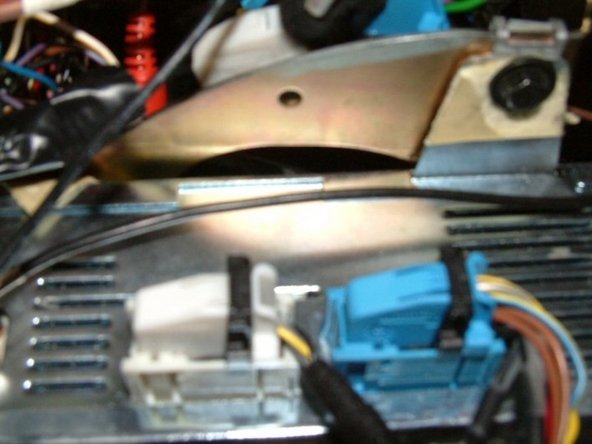

• Kết nối Mô-đun chuyển đổi dây BLUE vào Pin 17 trên phích cắm BLUE trên mô-đun video TV của bạn.

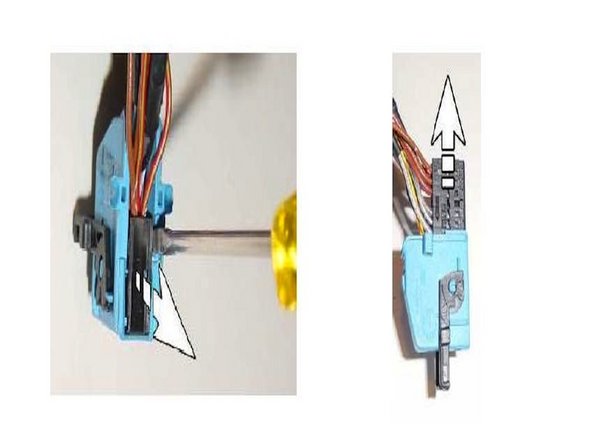

• Trượt cần Khóa màu đen sang bên trên mô-đun video TV của bạn để nhả phích cắm Màu xanh lam.
• Tháo nắp của phích cắm màu xanh lam bằng cách nhẹ nhàng nhấc lên trên mấu khóa của nắp bằng một tua vít nhỏ. Sau đó trượt nắp ra
• Cắm chốt BLUE vào vị trí Pin 17. Nếu quan sát kỹ, bạn sẽ thấy số 18 trên phần màu đen của phích cắm. Ghim 17 sẽ là vị trí ghim tiếp theo qua
• XIN LƯU Ý: NẾU mô-đun công tắc máy ảnh của bạn có thêm một dây ở giữa được đánh dấu 87a thì nó KHÔNG được kết nối ở bất kỳ đâu. Dây phụ này, nếu có, không được sử dụng.

Bước 3:

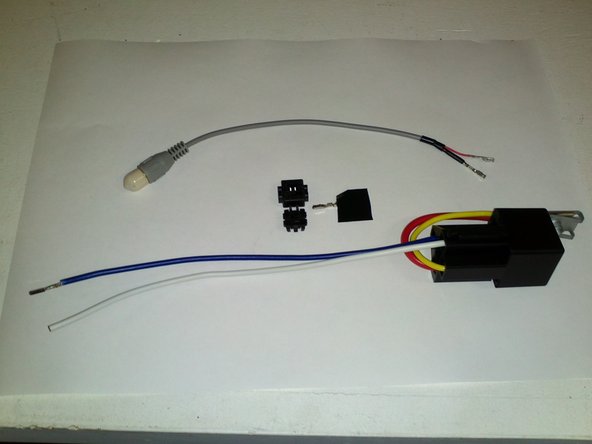

• Kết nối các đầu nối RCA đi kèm với mô-đun Chuyển Máy ảnh Đảo chiều vào phích cắm màu trắng.
• Tháo nắp của phích cắm màu trắng như trước. Dòng mới.
• Cắm dây Màu trên RCA Cắm vào Vị trí chân cắm Trắng 13
• Cắm dây ĐEN trên RCA Cắm vào Chân cắm Trắng Vị trí 14

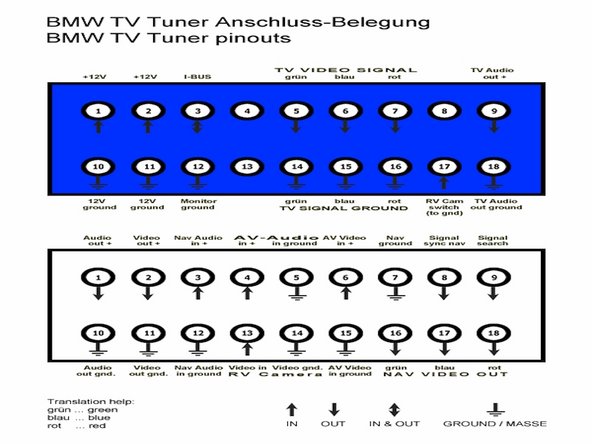

• Xem sơ đồ đấu dây để tham khảo

Bước 4:

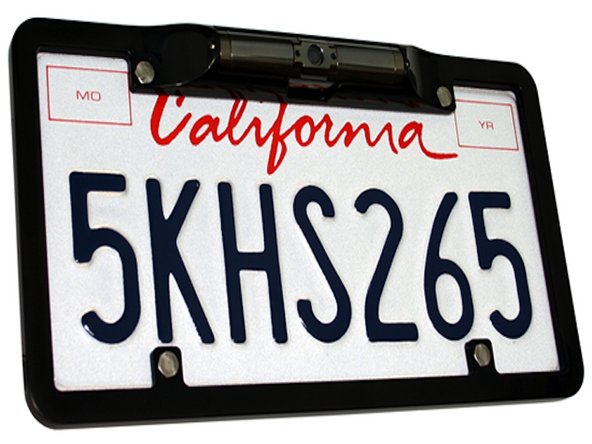

• Cài đặt Camera lùi của bạn theo đúng thông số kỹ thuật của nhà cung cấp Camera.

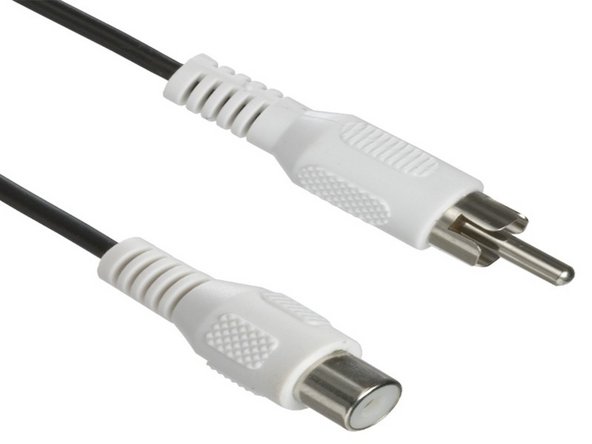

• Kết nối Đầu ra máy ảnh RCA (RCA MALE) vào mô-đun Chuyển máy ảnh đảo chiều Cáp đầu vào video RCA (RCA NỮ) Dòng mới.
