Aftershokz Trekz Titanium Teardown

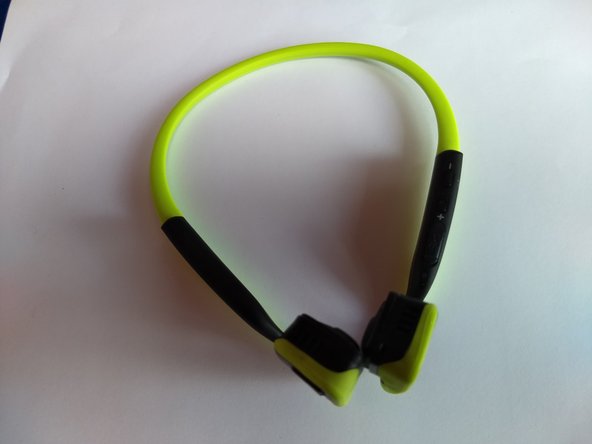

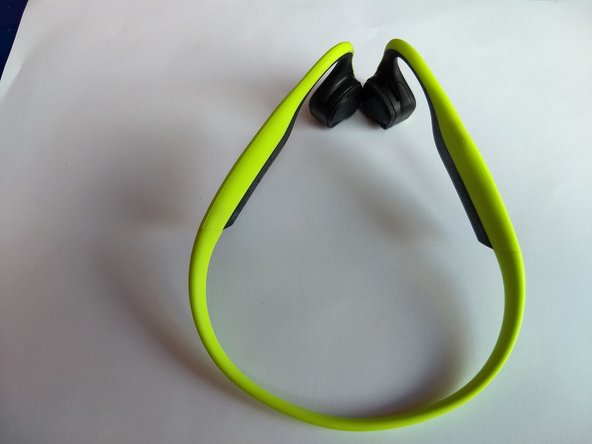

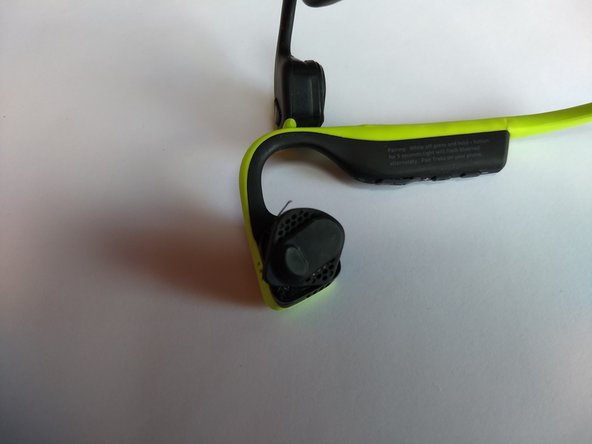

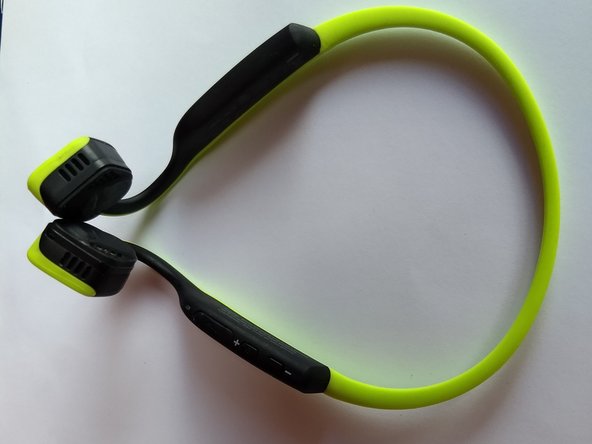

Tai nghe còn nguyên vẹn trước khi bắt đầu tháo rời

Ít nhất là còn nguyên vẹn với một cái nhìn bình thường; loa bên phải kêu lục cục và đây dường như là một dạng lỗi phổ biến.

Những chiếc tai nghe này có tuổi đời dưới 3 năm và đã được sử dụng để chạy một vài lần mỗi tuần.

Không có vít hoặc các điểm khác để tiếp cận dụng cụ.

Có một đường may xung quanh tai nghe bằng cao su, vì vậy chúng ta hãy bắt đầu chọc vào đó.

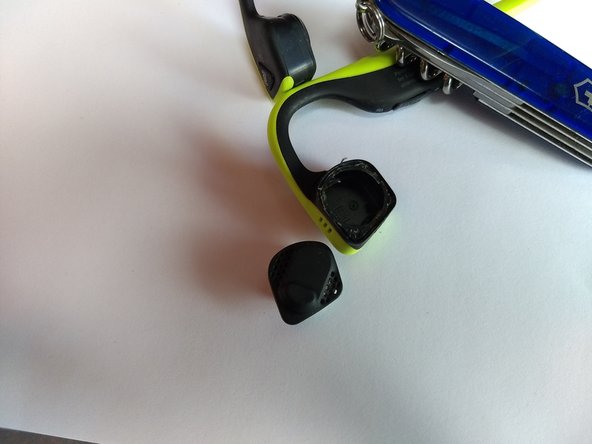

Cao su biến mất một cách dễ dàng. Một số chất kết dính yếu dường như được sử dụng để giữ nguyên vị trí, nhưng chỉ cần kéo nhẹ bằng ngón tay là có thể bong ra.

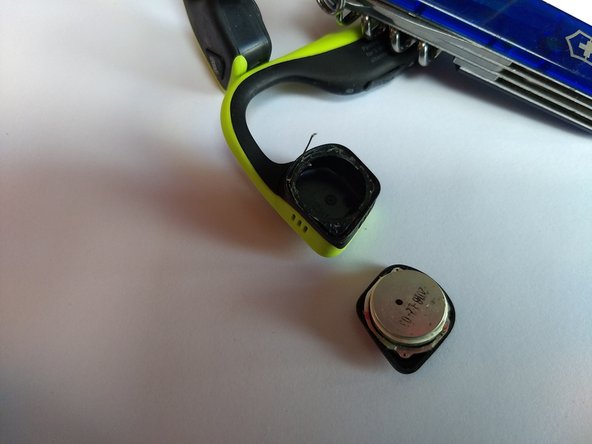

Thật không may, điều này làm bong tróc không chỉ cao su, mà toàn bộ tai nghe bao gồm cả trình điều khiển. Tuy nhiên, không, bao gồm cả dây.

Về mặt tích cực, nó không còn lạch cạch nữa.

Cao su không bị bong ra khỏi phần còn lại của trình điều khiển khá dễ dàng. Có thể làm điều này mà không cần tách trình điều khiển khỏi dây của nó – chúng tôi sẽ kiểm tra điều đó với bên trái một chút.

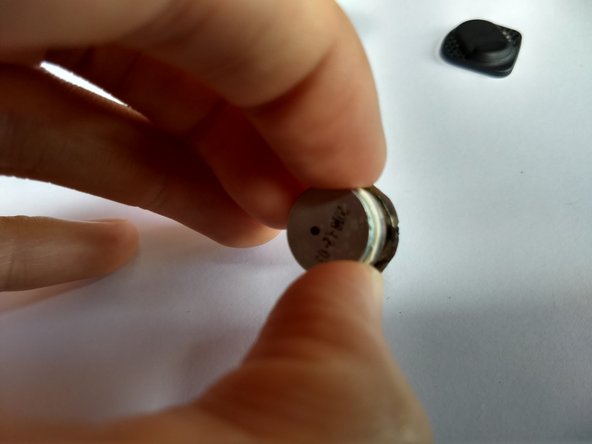

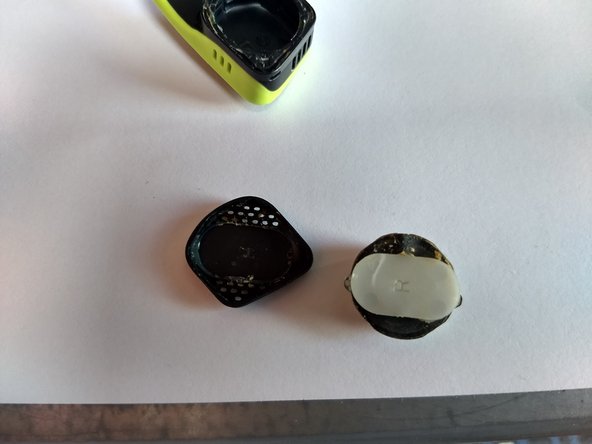

Đây là một nam châm mạnh đáng ngạc nhiên vì không có lực rõ ràng nào cảm nhận được bên ngoài tai nghe khi lắp ráp.

Nó đọc 2018-12-03

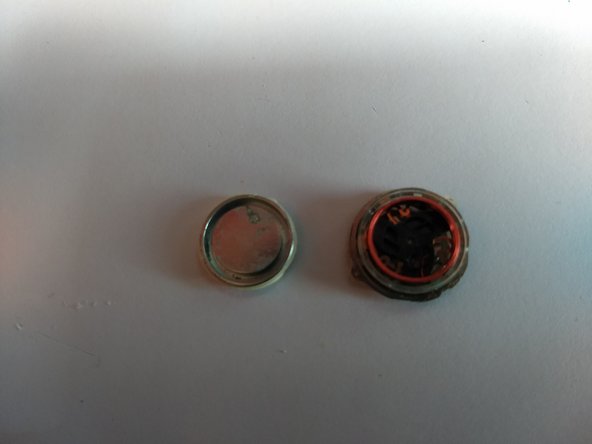

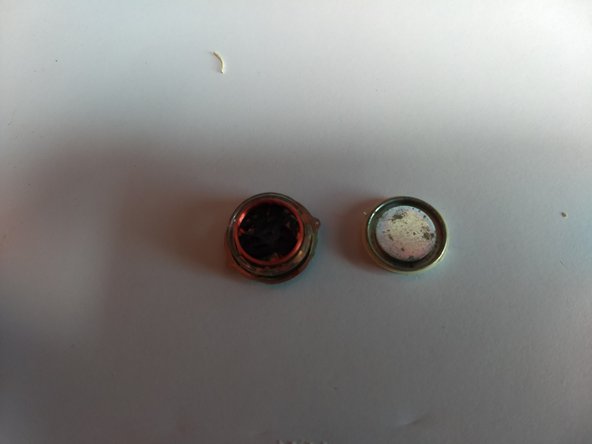

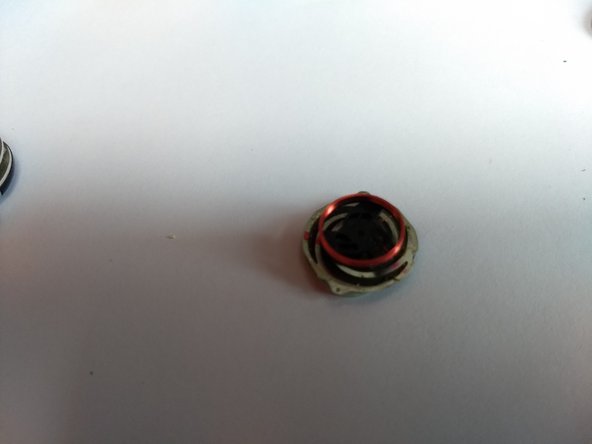

Nam châm có thể được tách ra khỏi phần còn lại của loa với sự hỗ trợ của một con dao nhỏ. Chỉ có lớp keo trắng xung quanh bên ngoài mới giữ được vị trí, nếu không nó chỉ tạo khe giữa cuộn dây màu đỏ và vỏ nhựa bên ngoài.

Không thể tháo rời thêm mà không gây ra thiệt hại nghiêm trọng.

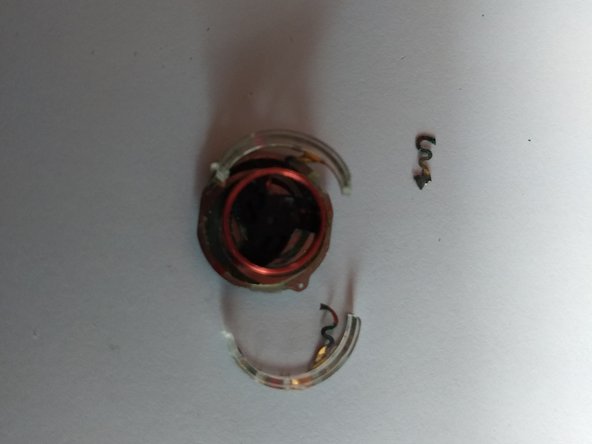

Hóa ra vòng ngoài bằng nhựa không chỉ để hỗ trợ, nó dường như tạo thành một phần của mạch giữa dây dẫn đến và trình điều khiển.

Nếu có một cách chính xác để tháo dỡ loa, đây không phải là nó.

Dường như không có bất kỳ bộ phận có thể bảo dưỡng nào ở đây.

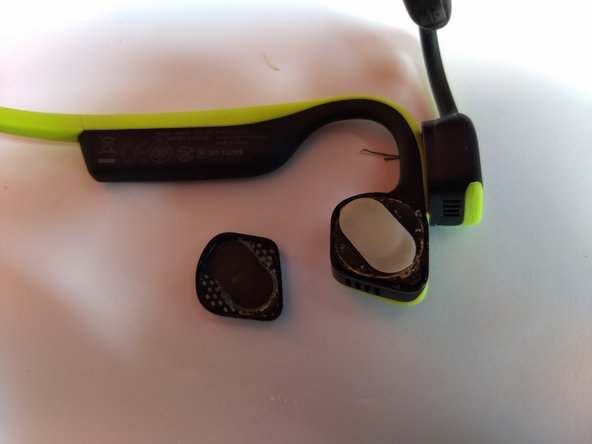

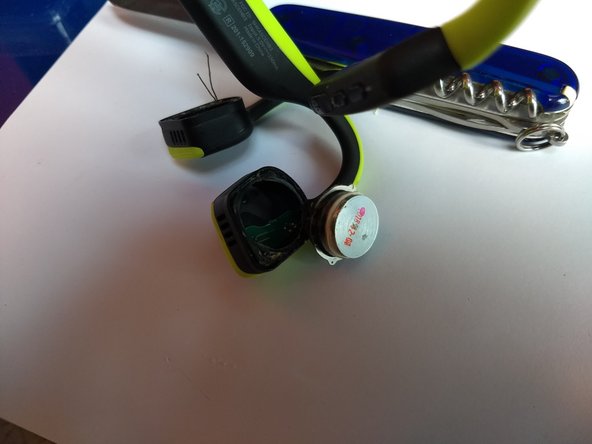

Biết được điều gì sắp xảy ra, lần này chúng ta có thể bóc lớp cao su bên ngoài mà không làm hỏng phần còn lại.

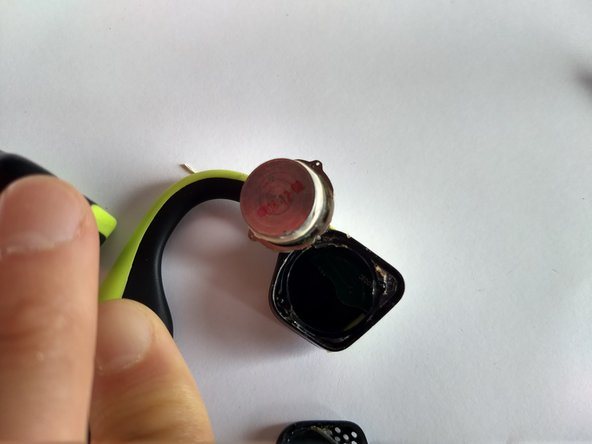

Loa một lần nữa được giữ bằng dây mỏng đi qua cánh tay, lần này là màu xanh lam.

Nam châm này đọc 2018-12-01.

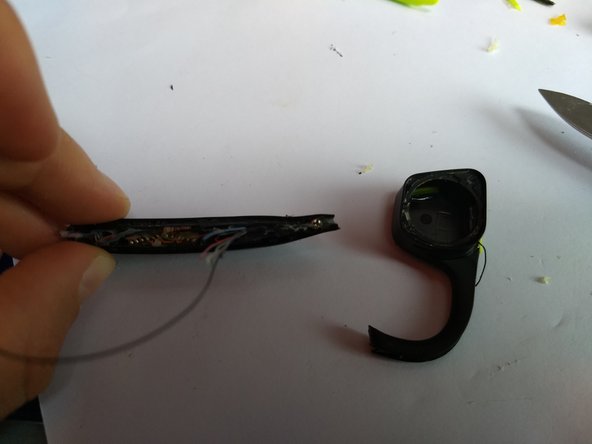

Ở mặt này, một phần nhỏ của bảng mạch có thể nhìn thấy. Có lẽ không có gì đáng ngạc nhiên, điều này dường như mang hai dây đơn giản kết nối với nút duy nhất được sử dụng để phát / tạm dừng / bỏ qua.

Loa bên trái xuất hiện giống hệt loa bên phải.

Nên có một micrô ở đâu đó. Vì các loa giống hệt nhau và không có phần tách biệt rõ ràng, cả hai có thể làm nhiệm vụ kép như micrô.

Chỉ cần cẩn thận một chút là có thể tháo nam châm mà không tách loa khỏi dây kết nối của nó, nhưng không rõ là sẽ có lợi ích gì khi làm như vậy.

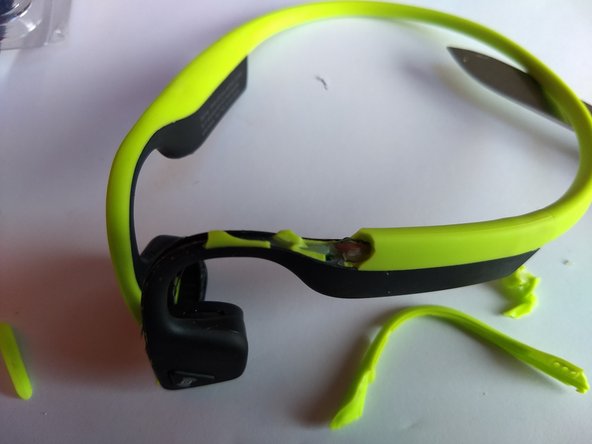

Màu đen là nhựa cứng, màu xanh lá cây (các màu khác có sẵn) là mềm. Chúng không được thiết kế để tách biệt.

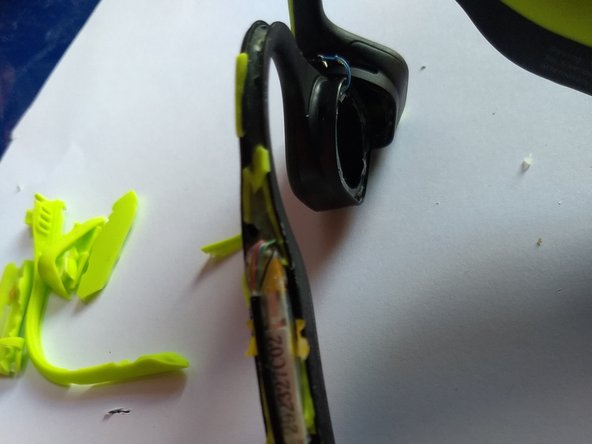

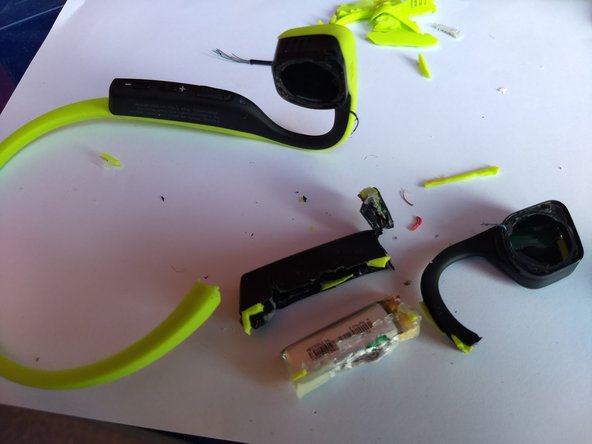

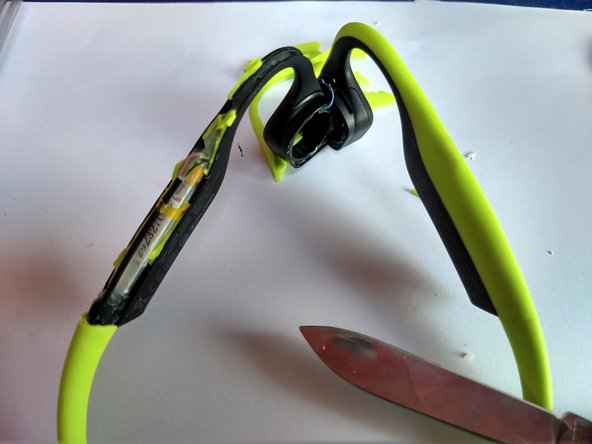

Chúng ta có thể thấy mặt bên của pin ở đây. Nó đọc 292327C02.

Miếng nhựa màu xanh lá cây thực chất là ba miếng riêng biệt, với một miếng được liên kết với mỗi miếng nhựa màu đen, và miếng thứ ba quấn quanh băng đô.

Pin đòi hỏi một số thuyết phục để phát hành. Rất nhiều chất kết dính, và vừa khít bên trong miếng nhựa cứng màu đen. Nó chắc chắn không được thiết kế để có thể thay thế được.

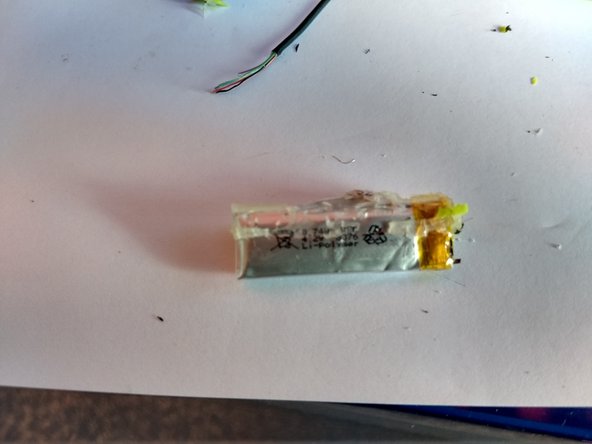

Một mặt – Li-polymer, 0,74 Wh, 4,2V. AEC 8376.

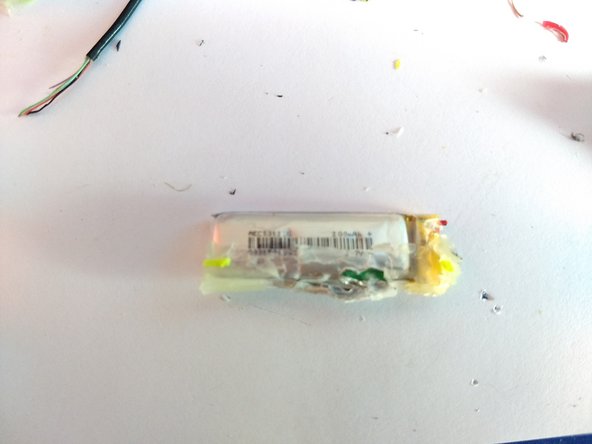

Mặt khác – 200 mAh, 3,7 V. AEC 531236.

0,2 Ah ở 3,7 V sẽ đồng ý với 0,74 Wh, vì vậy không rõ ràng đánh dấu 4,2V đề cập đến điều gì.

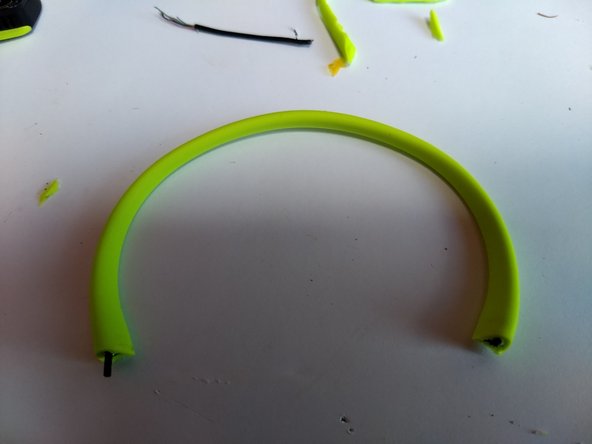

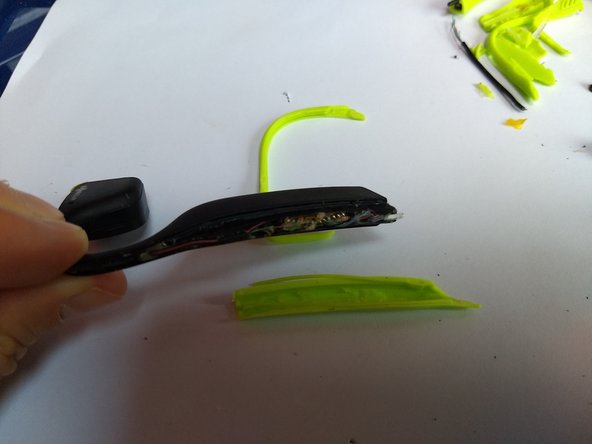

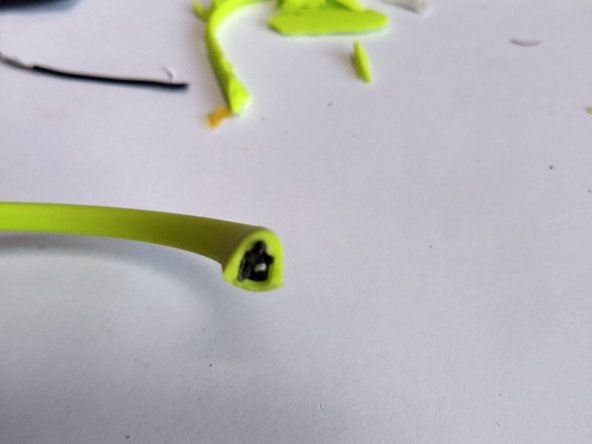

Băng đô bao gồm một lớp nhựa cứng màu đen bao quanh một lõi kim loại mỏng.

Các dây điện nằm trên lớp nhựa cứng, và lớp nhựa màu xanh lá cây mềm hơn sau đó được quấn quanh chúng với nhau.

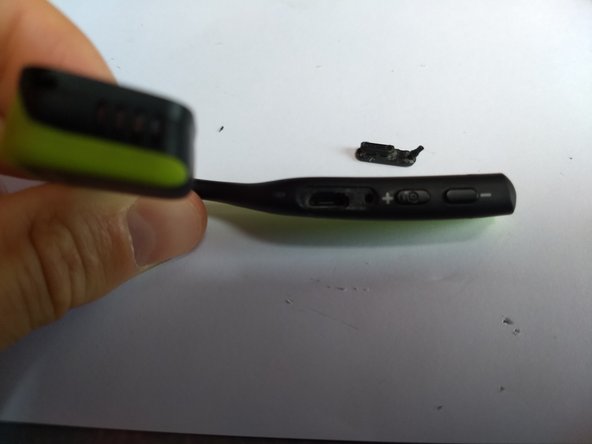

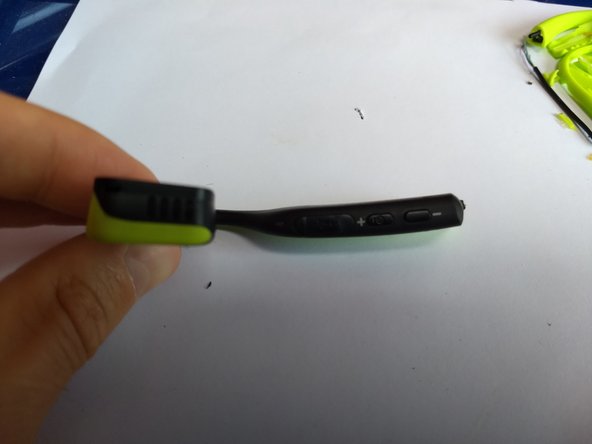

Phần thân bên phải chứa các nút nguồn và âm lượng, cùng với ổ cắm sạc micro-USB và đèn báo LED.

Có lẽ đây là nơi sinh sống của loài ớt này.

Có một số chất kết dính ở các mặt bên của bảng mạch, nhưng không có chất kết dính nào ở phía trên, việc bóc các bộ phận mềm hơn sẽ dễ dàng hơn nhiều ở mặt này.

Thực ra có một cái vít ở đây. Tôi đã không chuẩn bị cho điều này.

Khi vít không còn nữa, đầu này sẽ nâng ra khá dễ dàng, nhưng đầu kia cần một chút lực để giải phóng nó khỏi khớp vừa khít.

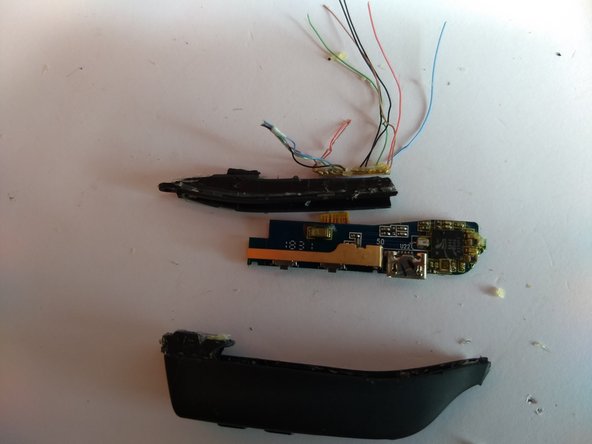

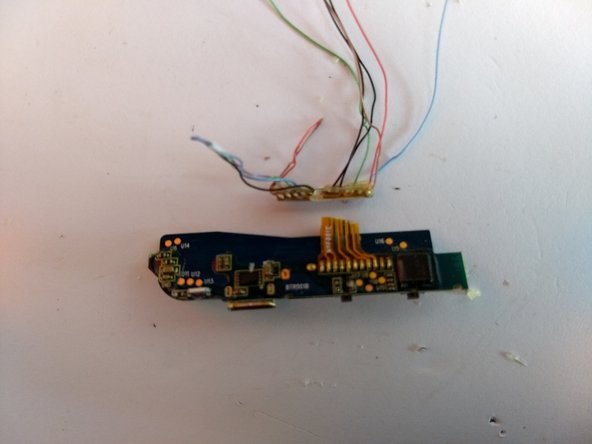

Các dây kết nối với cáp ruy-băng được nối với đầu của đỉnh nhựa, sau đó sẽ chạy qua một khe cắm vào bảng. Điều này có thể được tháo dỡ không phá hủy nếu bạn biết những gì ở đó (nhưng không phải là không phá hủy phần thân nhựa để đến được đây).

Mặt sau chứa AXS T1 868 A50P bên cạnh kết nối cáp ruy-băng. Ngoài ra còn có BTR0018, có lẽ là bộ điều khiển bluetooth. Một con chip khác nhỏ hơn sẽ yêu cầu kính lúp để đọc. Những người khác chỉ được dán nhãn Uxx, trong đó xx là một số số.

Chip chính phía trước là CSF 8640 B04G 8334P5. Lá đồng lớn được gắn vào mặt sau của chip bluetooth và có lẽ là ăng-ten.

Điều này có thể không thực sự hữu ích.

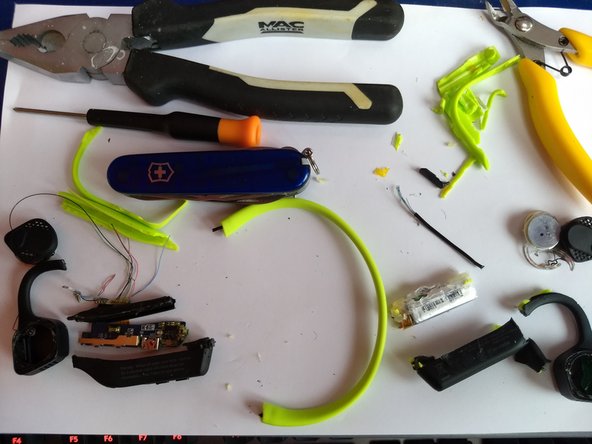

Dường như không có bất kỳ thứ gì người dùng có thể sử dụng hoặc thay thế được.

Các loa có thể được tháo dỡ một phần không phá hủy, nhưng không thể thay thế được.

Tiếng lạch cạch truyền cảm hứng cho điều này có vẻ như là do loa bên trái đến một phần không được dán từ vỏ. Dường như không có bất kỳ cách nào để khắc phục điều này, ngoài việc có thể cố gắng bơm thêm keo và hy vọng nó không bị nhầm chỗ.
