Apple iPhone 6 tháo lắp bằng tia X

Bước 1: Apple iPhone 6 Teardown bằng tia X

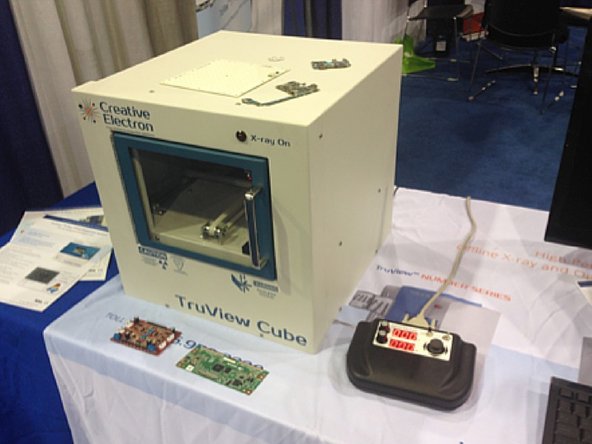

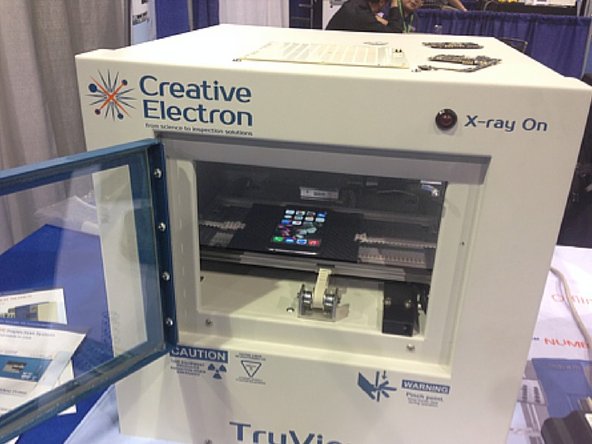

• Sử dụng TruView Cube X-ray, chúng tôi bắt đầu quét.

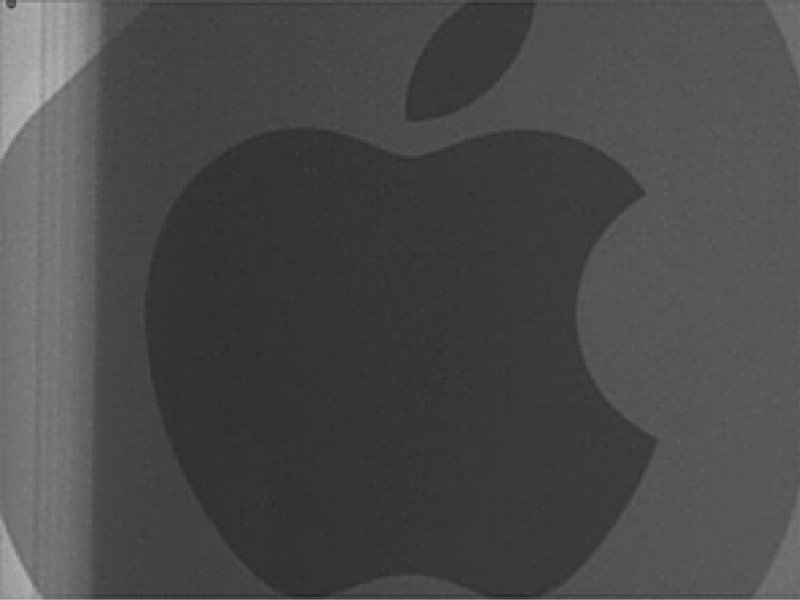

• Thay đổi đầu tiên mà chúng tôi nhận thấy là logo Apple ở mặt sau của điện thoại. Không giống như sự thay đổi kết cấu tinh tế của các mẫu trước đó, iPhone 6 có logo bằng thép không gỉ hiển thị trong phim chụp x-quang của chúng tôi rõ ràng như ban ngày.

Bước 2:

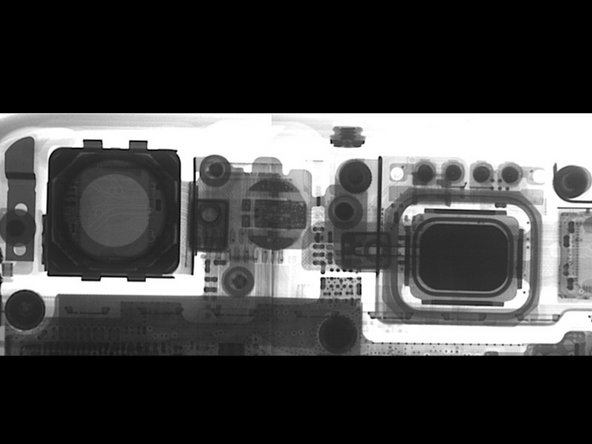

• Một cải tiến lớn khác của nền tảng iPhone 6 là camera. Đây là hình ảnh chụp x-quang của mặt trên của iPhone 6 cho thấy cả camera FaceTime (bên phải) và iSight (bên trái). Bạn cũng có thể thấy đèn LED flash đã được tăng cường lên một chút.

• Chúng tôi cũng nhận thấy 2 micrô MEMS – một ở bên phải của máy ảnh iSight, cái còn lại ở bên trái của máy ảnh FaceTime. Mặc dù micrô FaceTime có thể được sử dụng trong cuộc trò chuyện bằng máy ảnh FaceTime, micrô iSight được sử dụng để giảm tiếng ồn xung quanh từ các cuộc trò chuyện điện thoại.

• Bằng cách thu thập tín hiệu thoại và tiếng ồn xung quanh, một thuật toán xử lý tín hiệu có thể được sử dụng để giảm tiếng ồn từ kênh dữ liệu (hay còn gọi là giọng nói).

Bước 3:

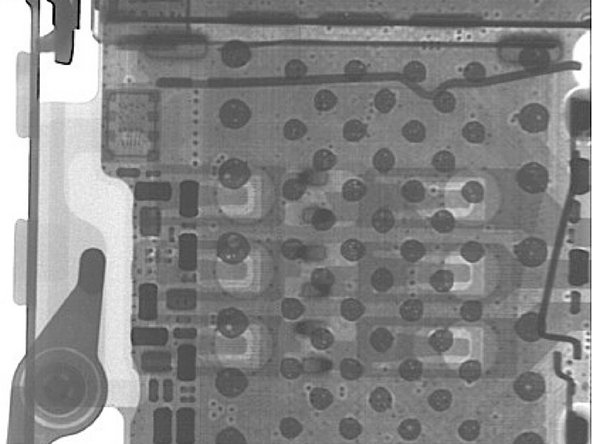

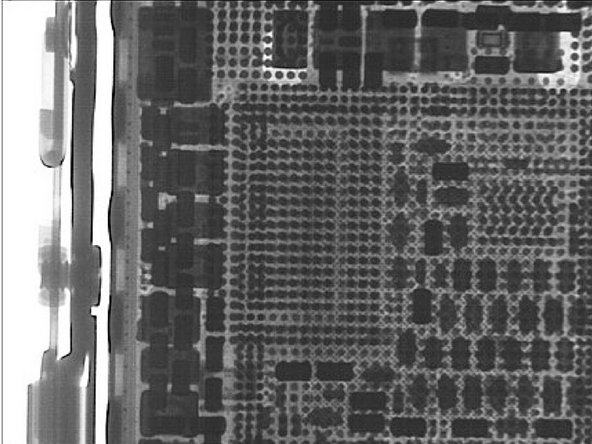

• Đây là một hình ảnh đẹp để cho bạn thấy sự phức tạp xung quanh bộ vi xử lý A8 mới… rất nhiều điều đang diễn ra xung quanh bộ vi xử lý mới của Apple.

Bước 4:

• Đầu nối thẻ SIM được xác định rõ trong iPhone 6. Lưu ý khoảng trống trong các viên hàn của đầu nối.

Bước 5:

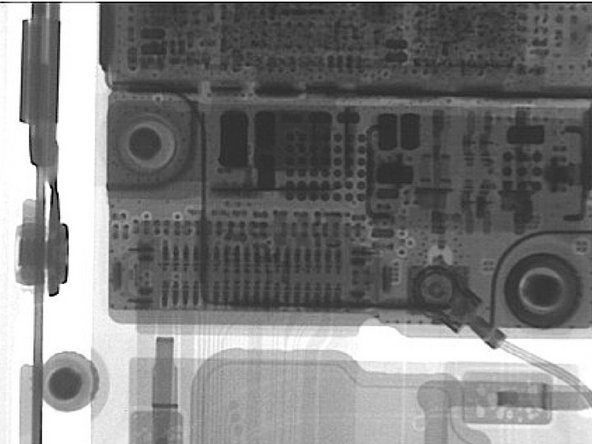

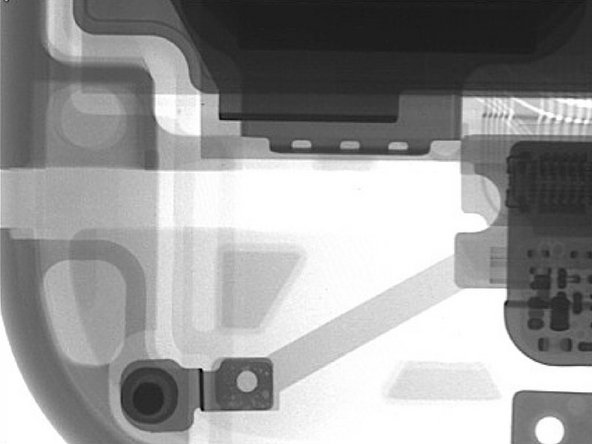

• Ảnh chụp chi tiết đẹp cho thấy một trong nhiều kết nối ăng ten trong iPhone này.

Bước 6:

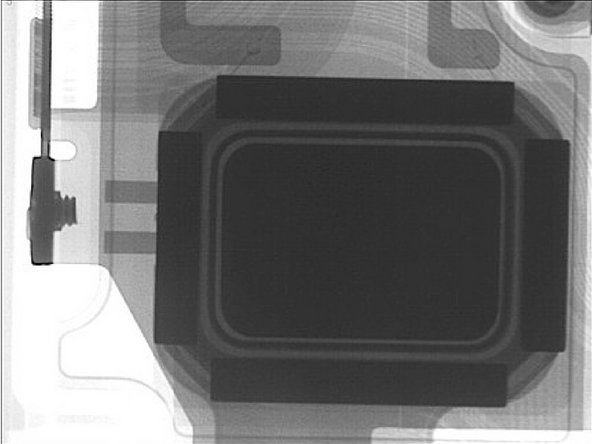

• Mặc dù cụm kênh lắp ráp loa đã thay đổi trong iPhone 6, nhưng có vẻ như Apple vẫn đang sử dụng loa tương tự như được sử dụng trong iPhone 5S.

Bước 7:

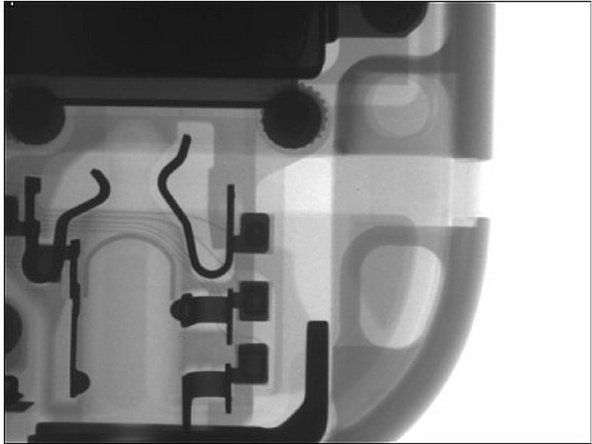

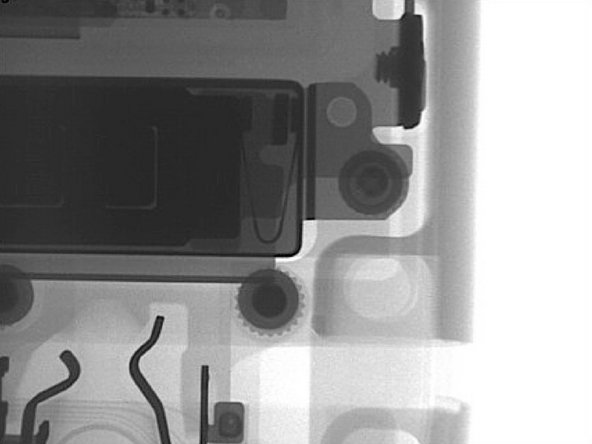

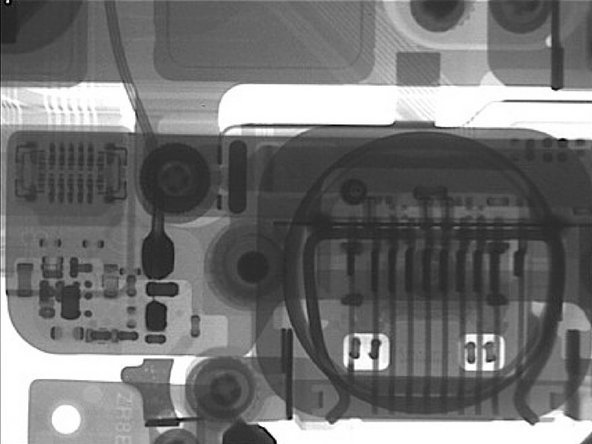

• IPhone 6 có phần râu được tách biệt rõ ràng trong thiết kế vỏ của nó. Một đặc điểm thẩm mỹ được một số người yêu thích, bị người khác ghét. Ở đây, nó được nhìn từ trong ra ngoài, cả bên trái và bên phải của điện thoại. Cũng có thể thấy ở đây là cảm biến TouchID và dữ liệu chiếu sáng và đầu nối nguồn.

Bước 8:

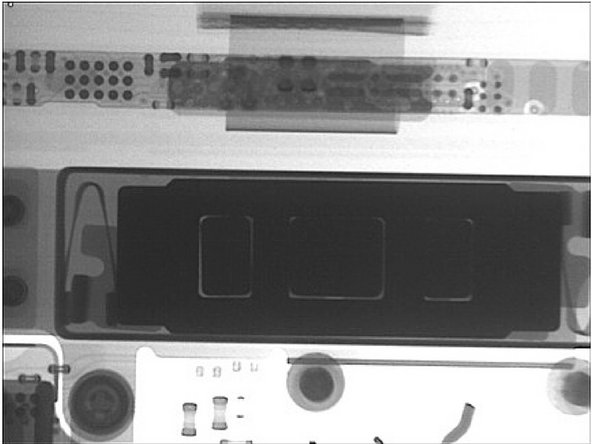

• Ai cũng biết Apple thích chơi với động cơ rung trong các sản phẩm iPhone. IPhone 4 sử dụng thiết kế đối trọng, iPhone 4S là bộ dao động tuyến tính, iPhone 5 / 5S quay trở lại thiết kế đối trọng. Đối với iPhone 6, có vẻ như chúng ta đang quay lại với ý tưởng dao động tuyến tính.
