Apple Watch Series 2-Hướng dẫn tháo lắp

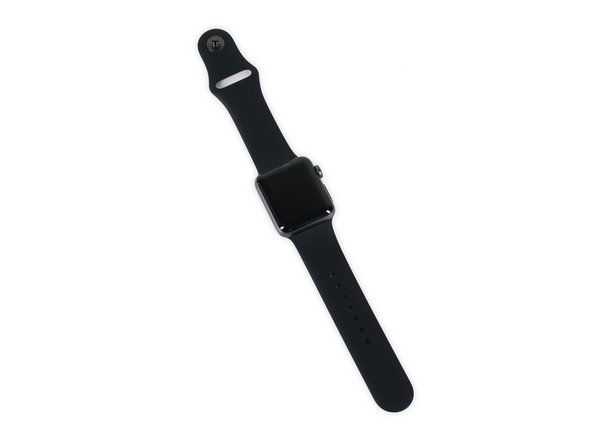

Đồng hồ của chúng tôi đang trở nên thông minh hơn mỗi ngày. Hãy xem thế hệ phụ kiện đeo tay mới nhất của Apple có gì:

Màu đỏ: Màn hình Retina OLED thế hệ thứ hai với Force Touch

Màu cam: Apple S2 SiP được thiết kế tùy chỉnh (Hệ thống trong gói)

Màu vàng: Tích hợp GPS + NFC + Wi-Fi 802.11b / g / n 2,4 GHz + Bluetooth 4.0

Màu xanh lá: Gia tốc kế + con quay hồi chuyển + cảm biến nhịp tim + micrô + loa + cảm biến ánh sáng xung quanh

Màu xanh dương nhạt: Đánh giá khả năng chống nước (lên đến 50 mét)

Màu xanh dương đậm: WatchOS 3

Với việc phát hành Apple Watch Series 2, Apple Watch ban đầu đã được thay thế bằng “Series 1” —một mẫu mới với bộ xử lý lõi kép linh hoạt.

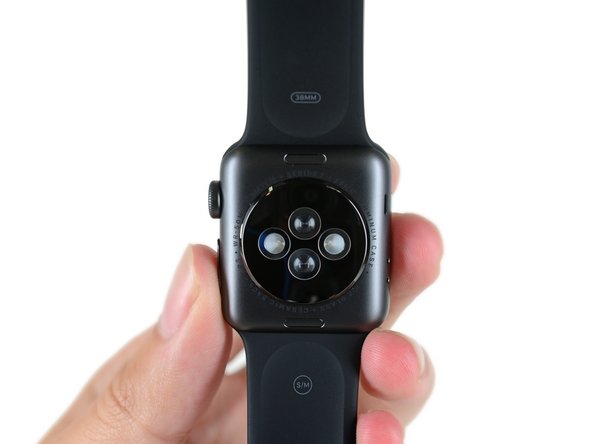

Mặt sau của Series 2 được trang trí bởi bộ tứ thấu kính polyme quang học quen thuộc bảo vệ một bộ đèn LED và điốt quang

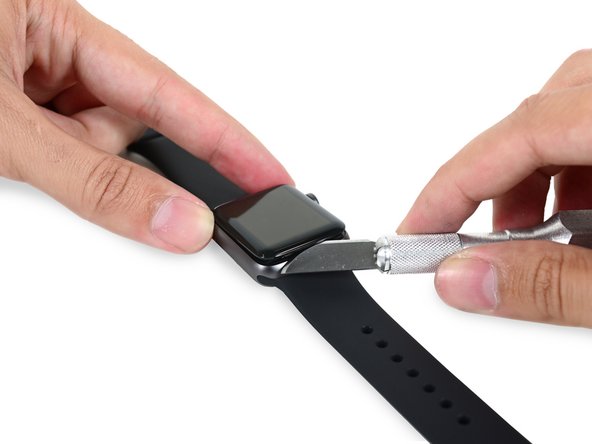

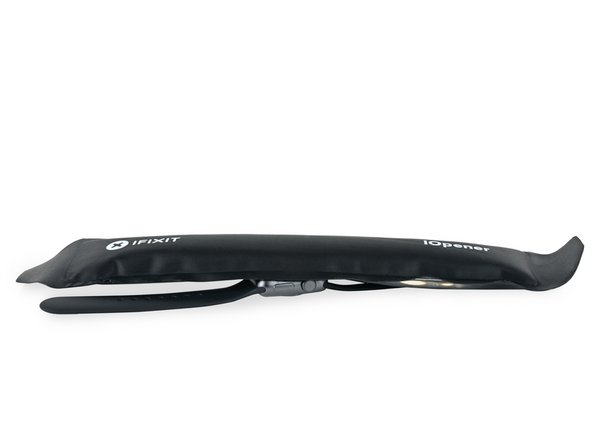

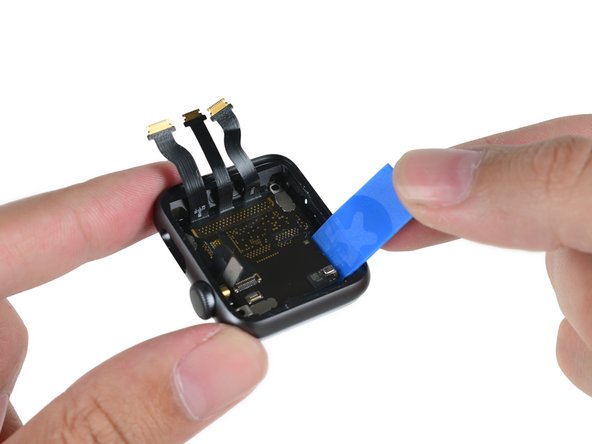

Được trang bị kiến ​​thức thu thập được từ Apple Watch ban đầu và chuyên môn của chúng tôi về iOpener , chúng tôi đã sẵn sàng phá vỡ chất kết dính và bật ra khỏi màn hình.

Sau đó, một con dao, một cái gắp, và một chiếc thìa đầy ắp thịt và chúng ta sẽ tham gia!

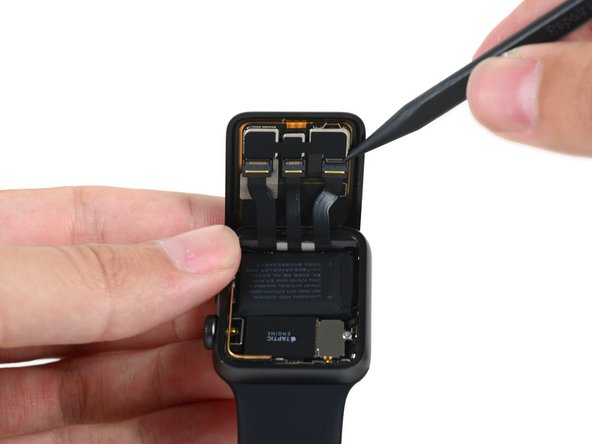

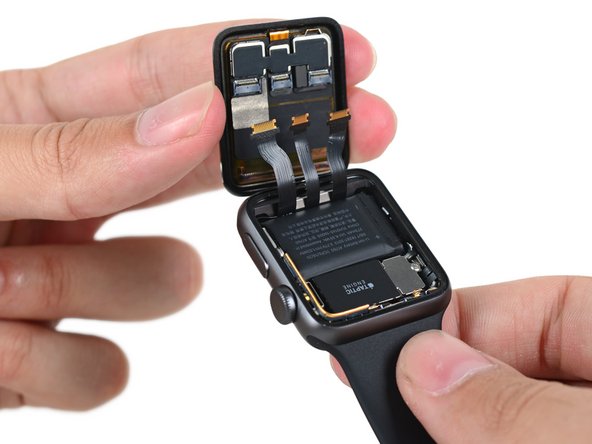

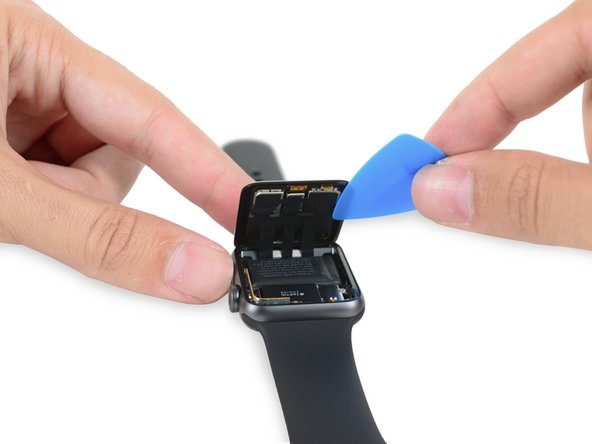

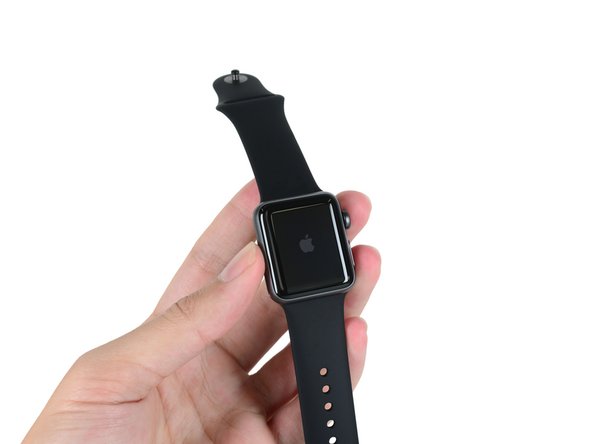

Bên ngoài, Series 2 mang một nét tương đồng mạnh mẽ với người anh em của nó – nhưng khi vào bên trong, chúng tôi tìm thấy một bộ kết nối ZIF thay cho các đầu nối bấm khó xử của năm trước.

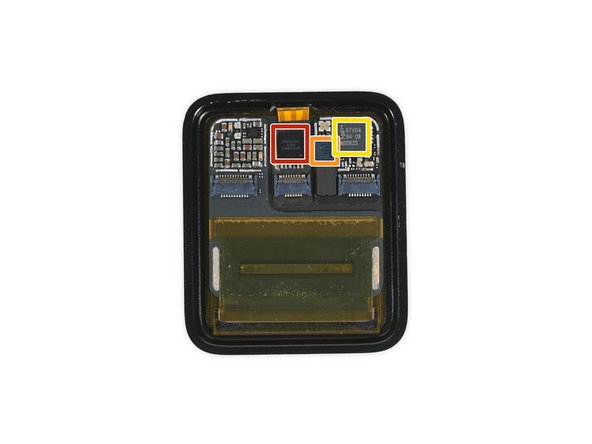

Và ở mặt sau của màn hình, chúng tôi tìm thấy một loạt các phần cứng điều khiển:

Màu đỏ: Táo 343S00092

Màu cam: 20211CP TD1628A

Màu vàng: Bộ điều khiển NFC NXP 67V04 (cũng được tìm thấy trong iPhone 7 Plus )

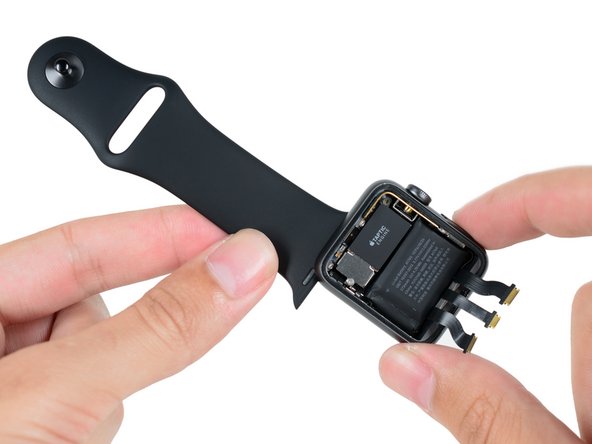

Chúng tôi trượt dải còn lại ra khỏi thân đồng hồ và bắt đầu tìm kiếm pin.

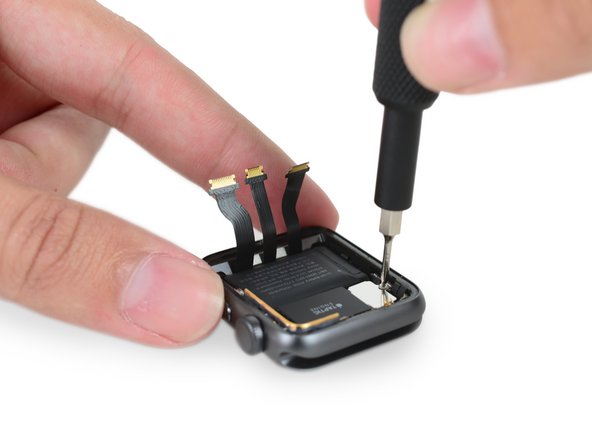

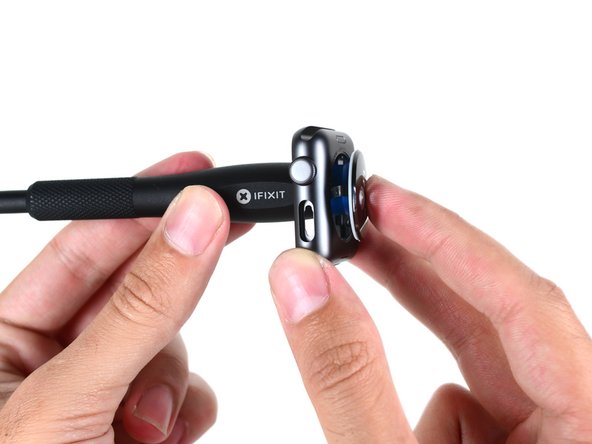

Cũng giống như giá đỡ pin trong đối tác có khả năng di động của nó , miếng này được giữ bằng vít ba điểm kém thân thiện hơn. Rất may, Bộ trình điều khiển 64 Bit của chúng tôi đã hoàn thành nhiệm vụ!

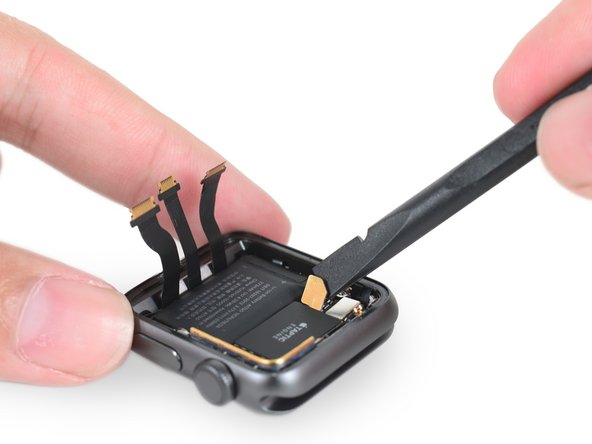

Với một cái vuốt khéo léo của spudger của chúng tôi, chiếc đồng hồ này sẽ trở nên bất lực.

Welp – như họ nói – nếu điều đó có vẻ quá tốt là đúng, thì có lẽ là như vậy.

So với Apple Watch năm ngoái , mặt dưới của pin Series 2 tiết lộ đủkẹo cao su keo dán để giữ màn hình iPad tại chỗ.

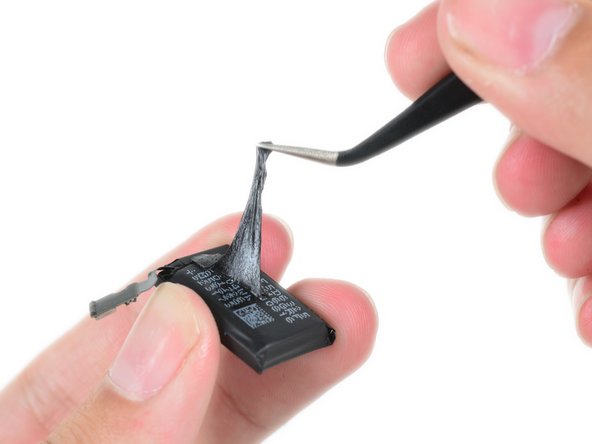

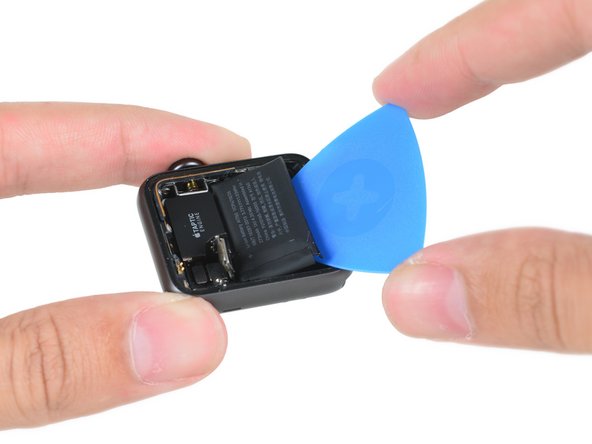

Trước đây, chúng tôi chưa bao giờ lùi bước trước một tình huống khó khăn và điều này cũng không ngoại lệ. Chúng tôi chọn và sản xuất, bóc và kéo chất kết dính ra khỏi gói điện nhỏ — với đủ sự dỗ dành, nó sẽ trở nên sạch sẽ và tiết lộ bí mật của nó.

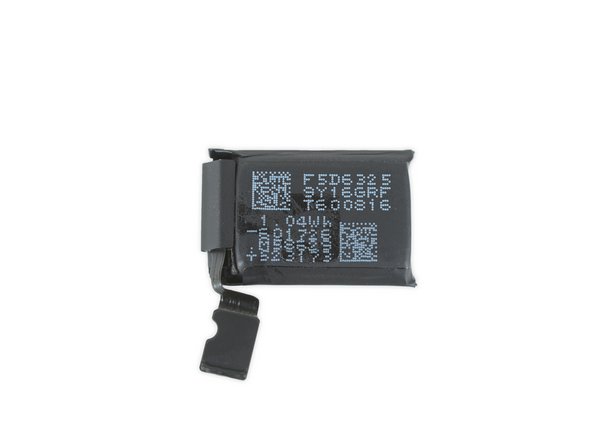

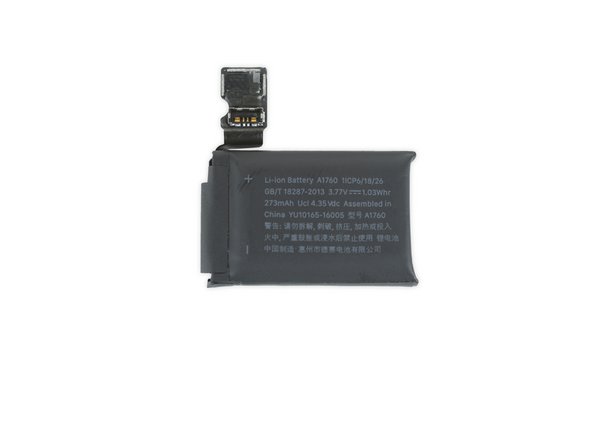

Với lớp keo được loại bỏ từ mặt sau của pin, chúng ta sẽ có cái nhìn sâu hơn về các thông số kỹ thuật ấn tượng của nó. Tế bào này được đánh giá ở mức 3,77 V và 273 mAh để mang lại một lượng điện năng khổng lồ 1,03 Whr.

Apple cho biết Series 2 sẽ có thời lượng pin tương đương 18 giờ so với Apple Watch ban đầu, do đó GPS phải hết năng lượng.

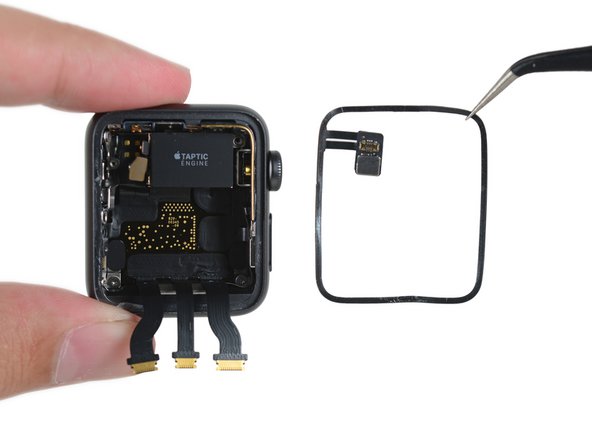

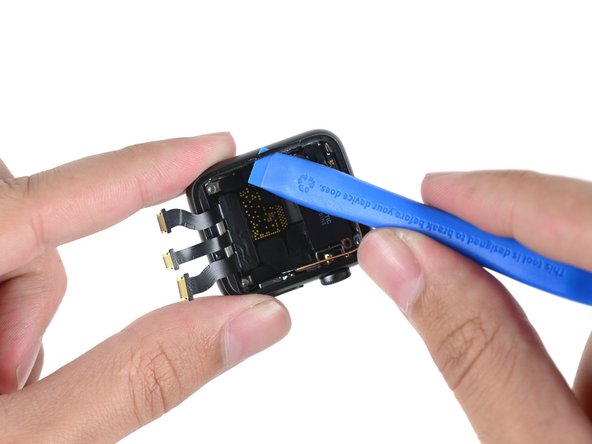

Lấy một công cụ mở bằng nhựa vào viền của đồng hồ để lộ cảm biến Force Touch và miếng đệm tương tự như cảm biến được tìm thấy trong mô hình gốc.

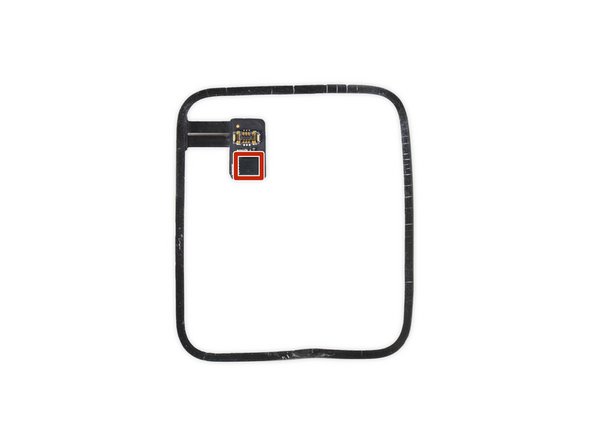

Không giống như mô hình năm ngoái, có một vi mạch duy nhất ẩn trên miếng đệm Force Touch:

Màu đỏ: Thiết bị tương tự Bộ điều khiển cảm biến điện dung AD7149

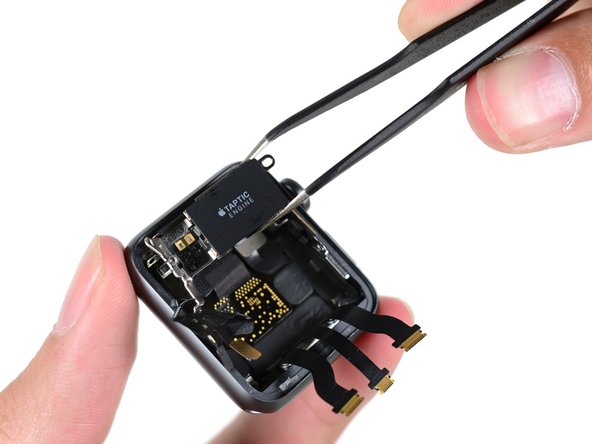

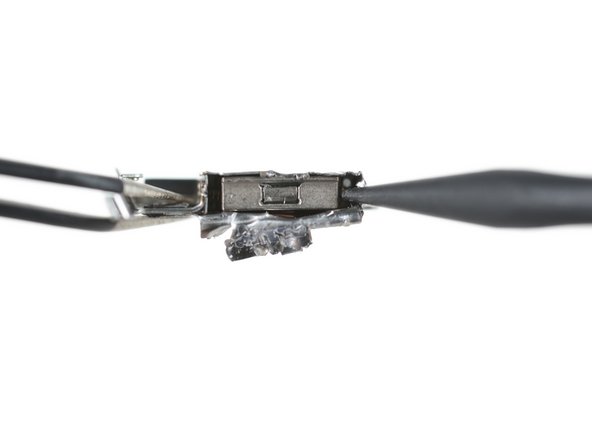

Tiếp theo trên dây chuyền tháo gỡ của chúng tôi là Động cơ Taptic lớn hơn đáng chú ý.

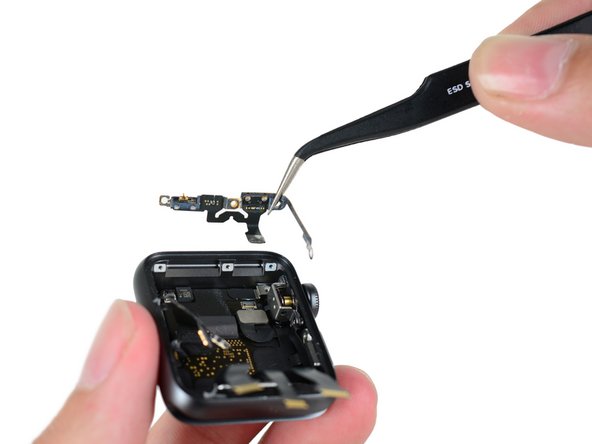

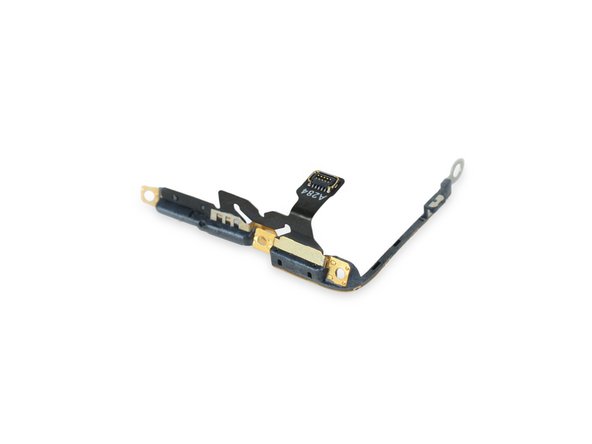

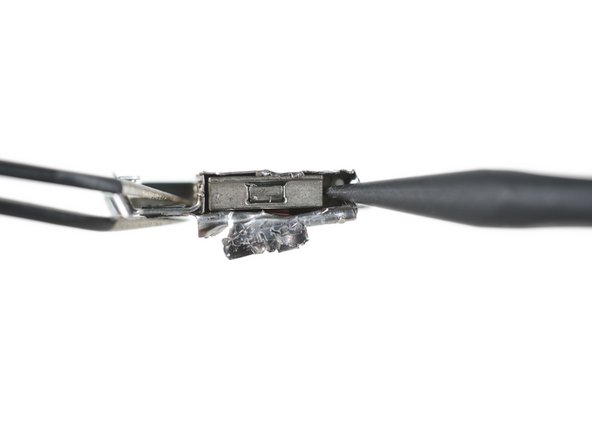

Với Taptic Engine được trích xuất, chúng tôi kiểm tra mô-đun ăng-ten được tìm thấy được giấu ở trên cùng của đồng hồ.

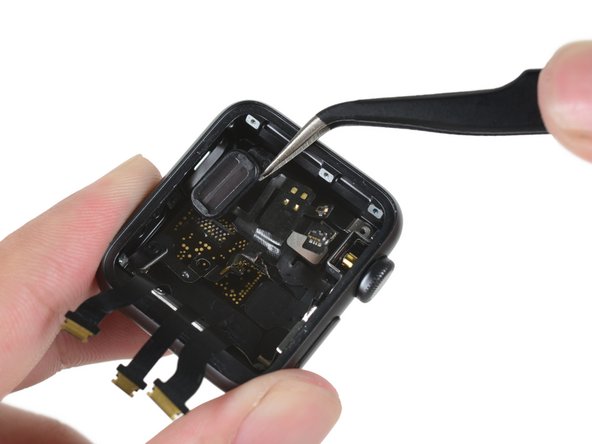

Ngắm nhìn đủ rồi – đã đến lúc lấy nhíp của chúng ta về những gì còn lại của thiết bị đeo được này.

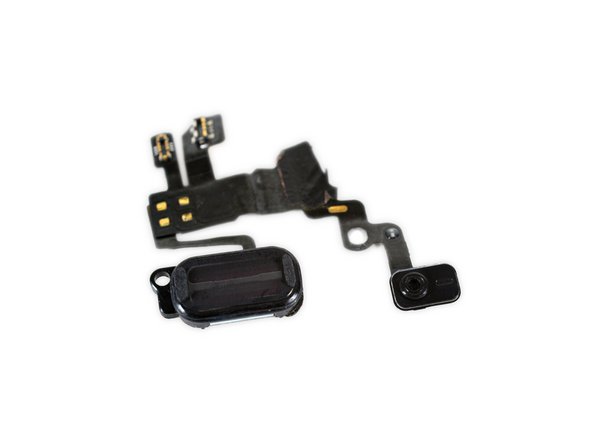

Ẩn ở viền ngoài, chúng tôi tìm thấy một cụm cáp phức tạp — nơi chứa micrô và loa.

Apple Watch Series 2 đang cố gắng tạo ra sự nổi bật trong khi vẫn giữ khô ráo. Điều này đòi hỏi không thiếu các miếng đệm và vòng chữ o.

Làm thế nào để các miếng đệm và vòng chữ o này ngăn nước ra ngoài? Apple Watch Series 2 chống lại sự xâm nhập của nước ở độ sâu 50 mét, theo tiêu chuẩn ISO 22810: 2010 . Điều này có nghĩa là nó sẽ ổn trong một hồ bơi, nhưng có thể thất bại trong một số hoạt động nhất định .

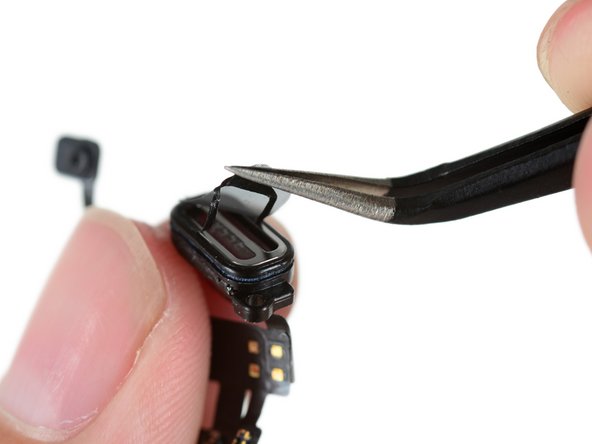

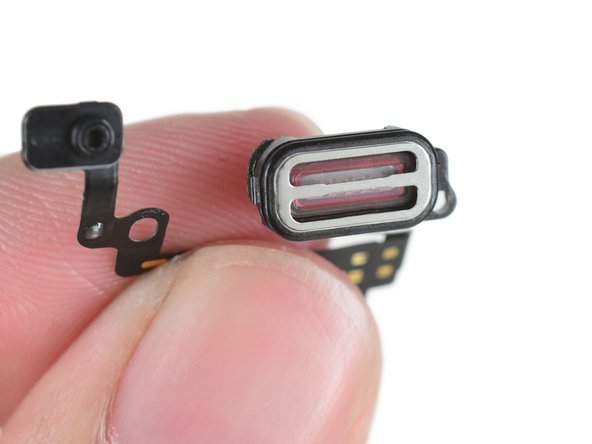

Ai đó đã nói bảo vệ xâm nhập? Chiếc loa được đánh giá cao này được trang bị để đối phó với nước vào chứ không phải chống lại nó.

Không giống như loa của Apple Watch ban đầu — vốn chỉ bị ngập khi ở dưới nước — mô-đun này được thiết kế để đổ đầy nước, sau đó rung để bơm nước thừa ra khỏi thân loa.

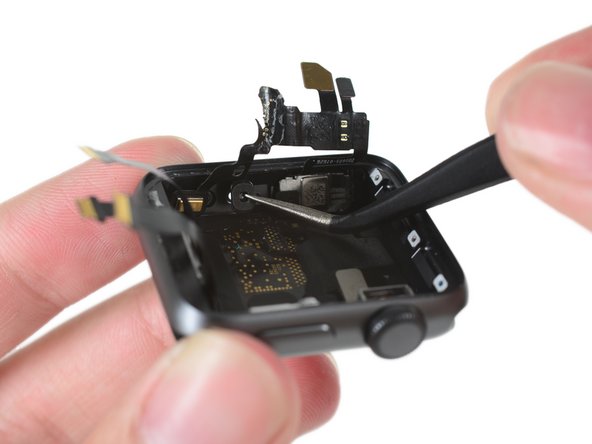

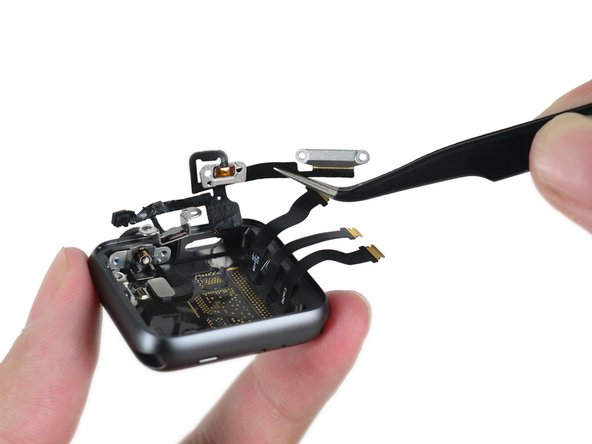

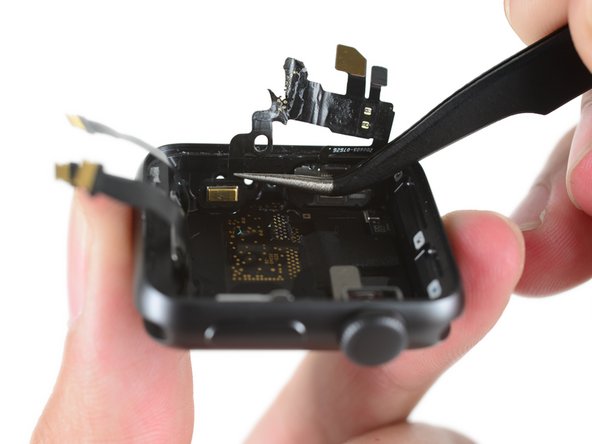

Có một phần cuối cùng ngăn chúng tôi tiếp cận với bụng của con quái vật: cụm cáp ruy-băng này, nơi đặt Nút Home và bộ mã hóa Digital Crown.

May mắn thay, không có giọt nước mắt nào có thể bị cản trở dễ dàng như vậy. Chúng tôi nhanh chóng di chuyển qua hội đồng xã hội đen để có được máy tính cốt lõi trong kỳ quan nhỏ có thể đeo được này.

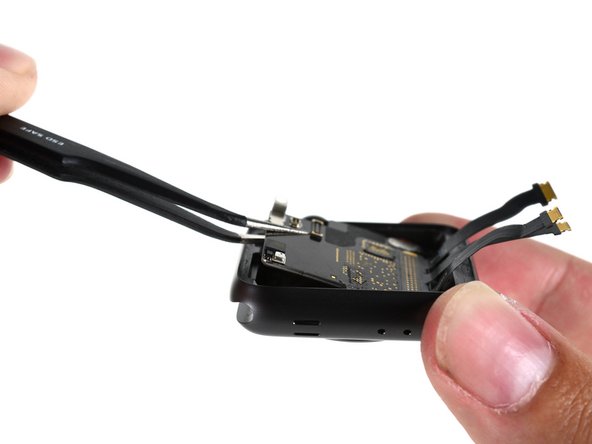

Và, để phù hợp với truyền thống sửa đổi công cụ vào phút cuối, chúng tôi sử dụng Tất cả các tùy chọn Mở Apple Watch mới của mình để nâng Hệ thống trong Gói ra khỏi vỏ phía sau.

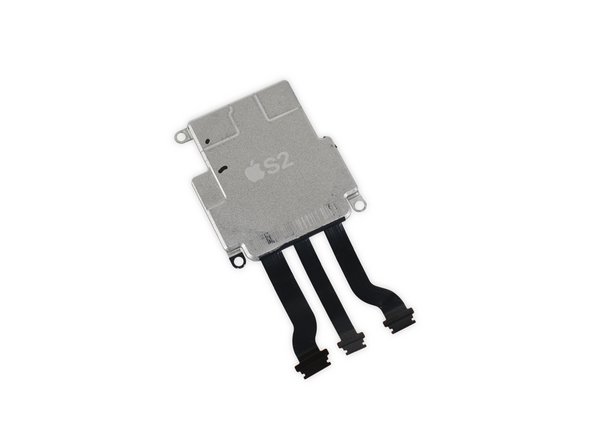

Và cuối cùng chúng ta cũng đã đến được Apple S2 SiP đang được chờ đợi nhiều — hoàn chỉnh với vỏ nhựa đáng sợ .

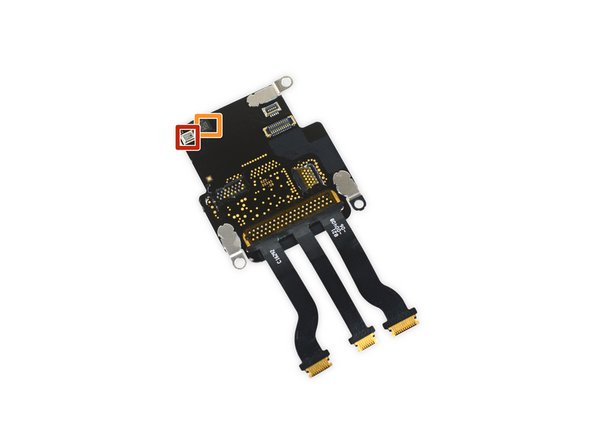

Trên đầu SiP, được đặt ở góc trên bên trái, chúng tôi phát hiện ra một cặp thành phần nhỏ:

Màu đỏ: Cảm biến áp suất khí quyển Bosch Sensortec BMP280

Màu cam: Có thể là một sự lặp lại của con quay hồi chuyển STMicroelectronics C451 + gia tốc kế được tìm thấy trong Apple Watch ban đầu

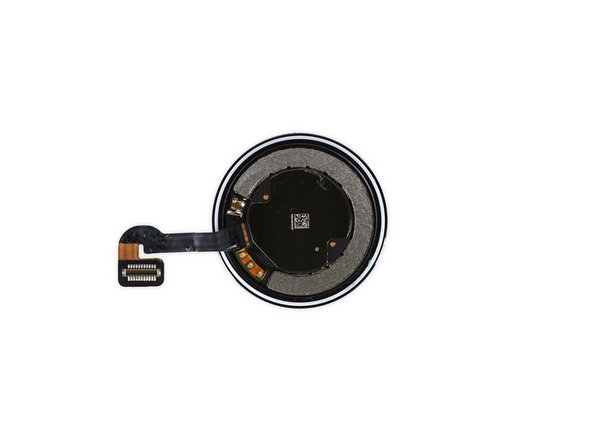

Tất cả những gì còn lại giữa chúng tôi và vinh quang giọt nước mắt hoàn toàn là mảng cảm biến, được đặt trong vỏ sau của đồng hồ.

Mảng bốn cảm biến bao gồm cảm biến hồng ngoại, LEDS ánh sáng nhìn thấy và cảm biến quang để theo dõi nhịp tim của bạn suốt cả ngày.

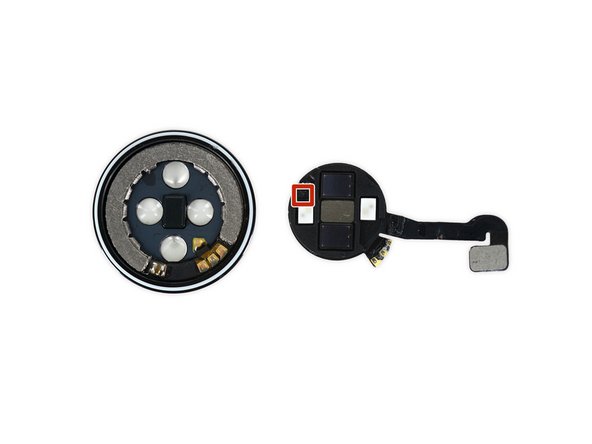

Với việc tháo cụm cảm biến, chúng tôi theo dõi những gì chúng tôi giả định là cuộn dây sạc cảm ứng bị bỏ lại trong vỏ.

Màu đỏ: Bộ điều khiển phía trước tương tự bán dẫn NXP (có thể)

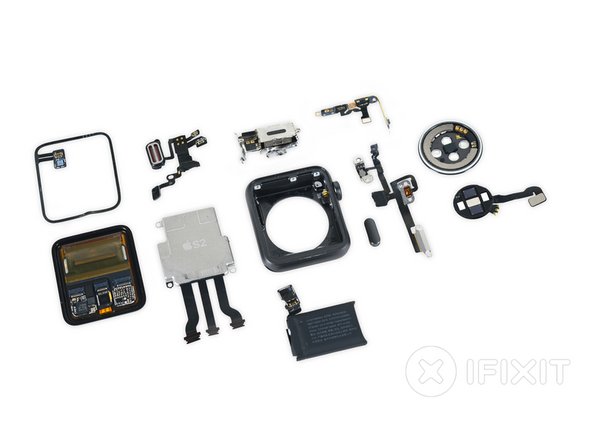

Và đó là một bọc! Với việc Apple Watch của chúng tôi bị rách nát trên bàn rách, chúng tôi lùi lại để nhặt các mảnh – và hy vọng nó vẫn không thấm nước khi chúng tôi đặt tất cả lại với nhau.
