Apple Watch Series 3 – Hướng dẫn tháo lắp

Bước 1:

• Điều gì trong Apple Watch mới sáng bóng của bạn?
  • Màn hình OLED Retina thế hệ thứ hai với Force Touch, Apple Watch Series 3 có hai kích cỡ: 38 mm (272 × 340 pixel, 290 ppi) và 42 mm (312 × 390 pixel, 302 ppi).
  • Apple S3 SiP được thiết kế tùy chỉnh (Hệ thống trong gói)
  • LTE và UMTS tùy chọn, tích hợp GPS / GLONASS + NFC + Wi-Fi 802.11b / g / n 2.4 GHz + Bluetooth 4.2
  • Gia tốc kế + con quay hồi chuyển + cảm biến nhịp tim + micrô + loa + đo độ cao khí quyển + cảm biến ánh sáng xung quanh
  • Đánh giá khả năng chống nước (lên đến 50 mét)
  • Đồng hồ 4

Bước 2:

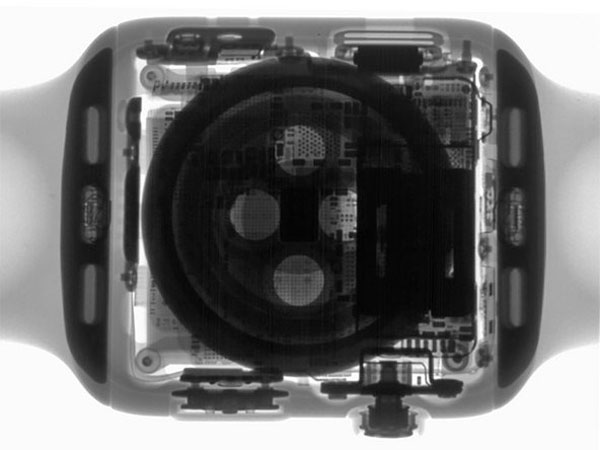

• Trước khi chúng tôi vào trong, hãy đeo kính X-quang của bạn để xem lén.
  • Nhiều người đã chết để mang lại cho chúng tôi thông tin này. Đùa thôi. Hình ảnh này được các chuyên gia X-quang thân thiện tại Creative Electron cung cấp .
• Mặc dù bố cục tổng thể khá không thay đổi so với Apple Watch ban đầu mà chúng tôi đã xé xuống và chụp X-quang vào năm 2015, có vẻ như có thể có thêm một vài miếng hàn dưới loa (phía trên bên phải của hình ảnh này).

Bước 3:

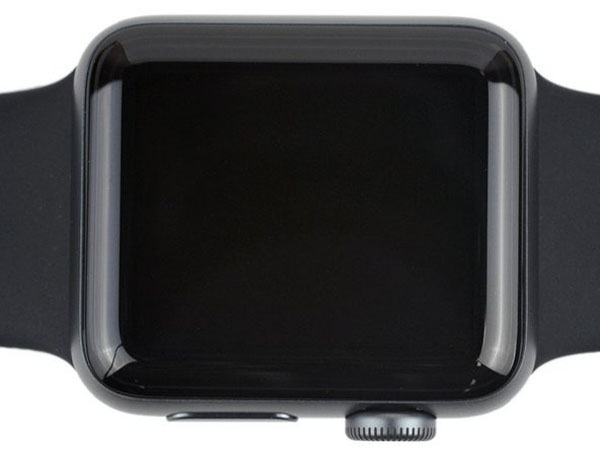

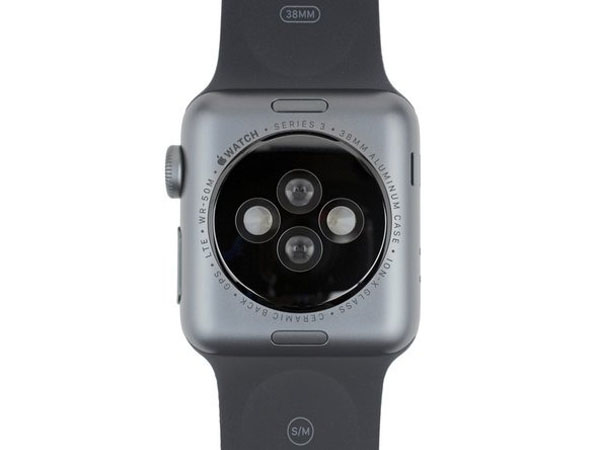

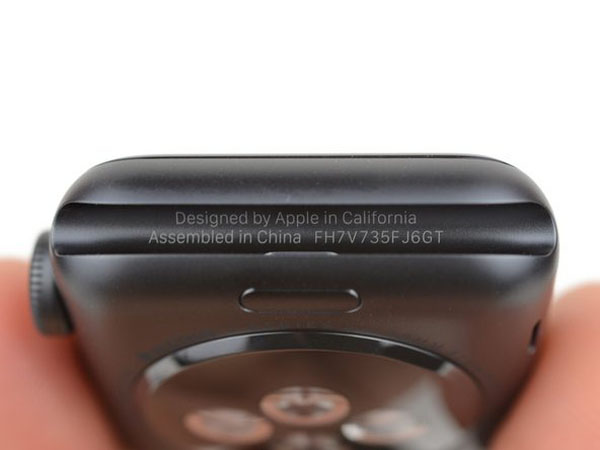

• Thời gian để kiểm tra nhanh mặt sau để đảm bảo chúng tôi đã mua đúng chiếc đồng hồ.
• Đúng, đây là Apple Watch Series 3, như một chiếc máy tính đeo ở cổ tay độc quyền và hàng đầu của Apple, mang đến sức mạnh tính toán và thời trang tuyệt vời trong 51 tuần tới.
  • Chúng tôi thậm chí đã có mô hình LTE bản 4G!

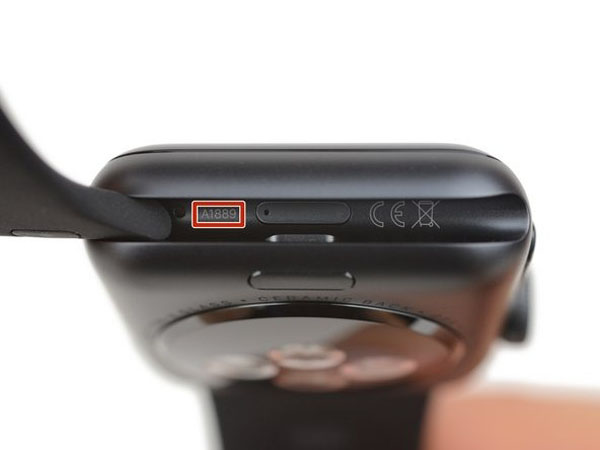

• Bên cạnh cổng chẩn đoán bí mật đó, chúng tôi đã chọn ra một số mô hình mới: A1889.

Bước 4: Tháo màn hình Apple Watch Series 3

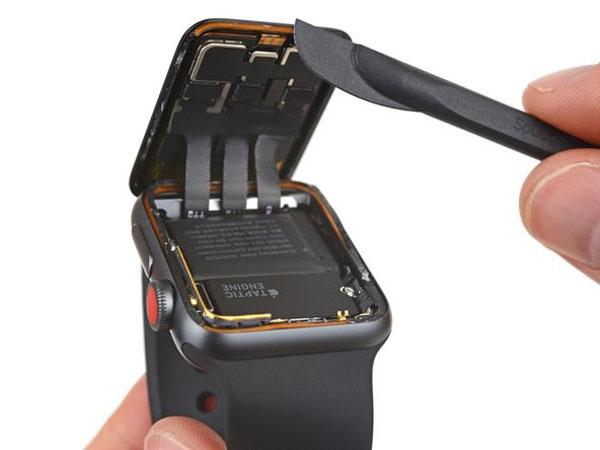

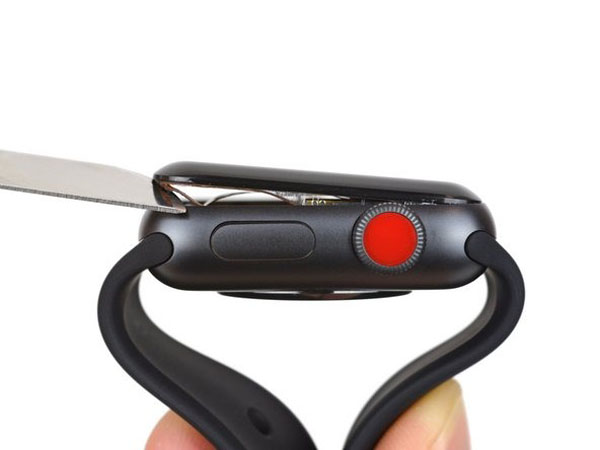

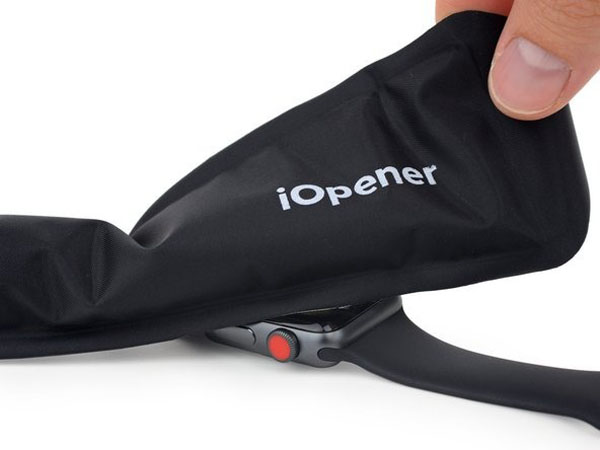

• Thời gian của đồng hồ này đã đến. Vì yếu tố hình thức của nó vẫn không thay đổi, chúng tôi hy vọng kỹ thuật mở tiêu chuẩn của chúng tôi vẫn được áp dụng.
• Tổng kết: nhiệt và lát. Chậm mà chắc. Đừng bị phân tâm bởi chấm đỏ thôi miên nhìn chằm chằm vào bạn .
• Bên cạnh đó chấm đỏ, chúng tôi gần như bị thuyết phục rằng chúng tôi sẽ mở Series 2 một lần nữa. Điều này có vẻ quen thuộc.

Bước 5:

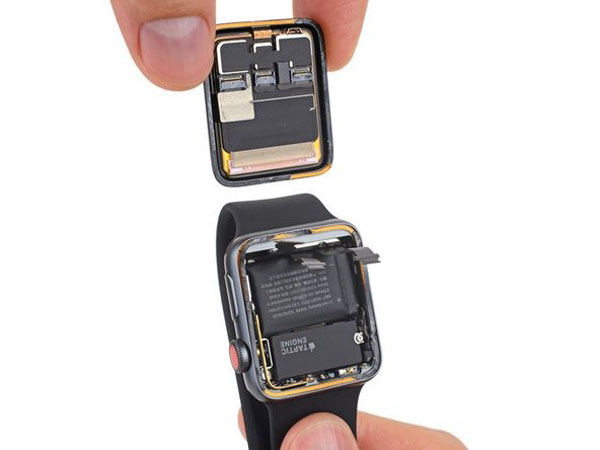

• Cáp de-ZIF’d, chúng tôi rõ ràng để xem màn hình.
• Đặc biệt, màn hình không thay đổi so với Sê-ri 2 , với một điểm khác biệt chính, giờ đây nó hoạt động như một ăng-ten đa tần số (LTE?).
  • Chúng tôi sẽ kiểm tra tính tương thích để xem các màn hình có thực sự thay thế được không.

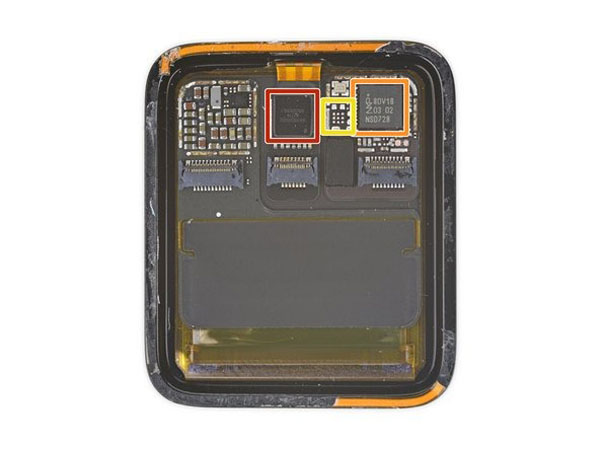

• Màn hình này có ít IC hơn năm ngoái. Có lẽ không quan trọng.
  • Thiết bị tương tự 343S00092 bộ điều khiển cảm ứng
  • NXP 80V18 mô-đun NFC
  • Miếng hàn rỗng ( 20211CP TD1628A có ở đây không?)

Bước 6:

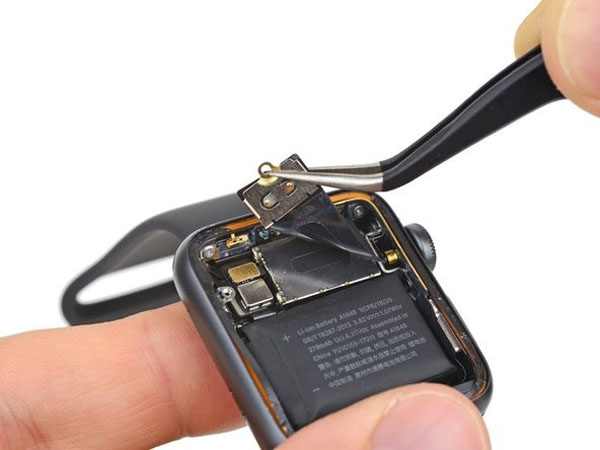

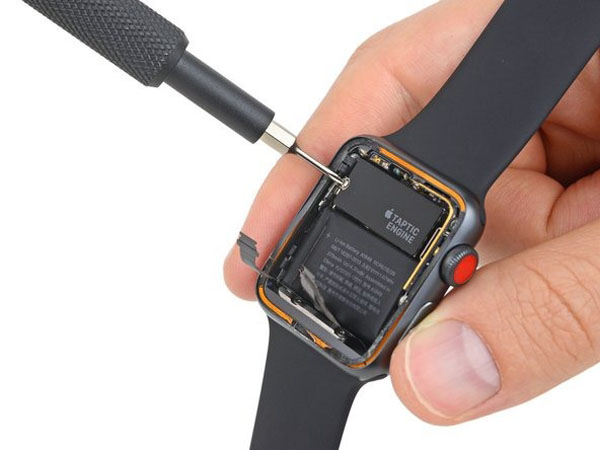

• Như trong phiên bản trước, quyền truy cập xa hơn bị chặn bởi một ốc vít ba điểm nhỏ bé, một trong 64 tình huống có thể xảy ra mà chúng tôi đã chuẩn bị.
• Thứ ba trên cùng của đồng hồ được gắn nhãn “Taptic Engine” và đó hầu như là sự thật nhưng nhãn cũng ẩn một khung bảo vệ, trong số những thứ khác, đầu nối pin mà chúng tôi đang tìm kiếm.

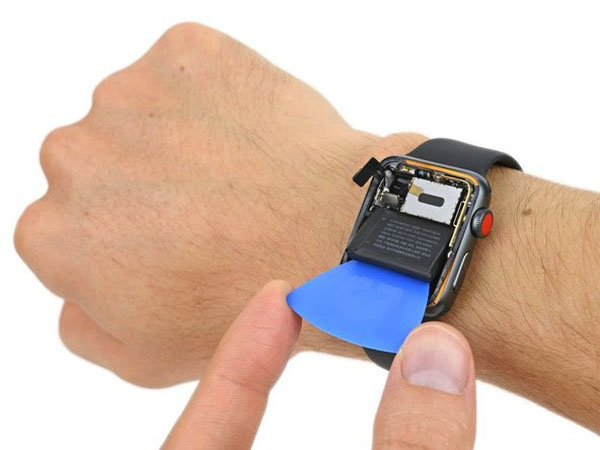

• Thời gian để chọn gói năng lượng và xem những gì mang lại cho chiếc đồng hồ này đi cả ngày.
  • Kỹ sư xé chuyên nghiệp trên một đường ray kín. Đừng cố thay pin khi đang di chuyển.

Bước 7:

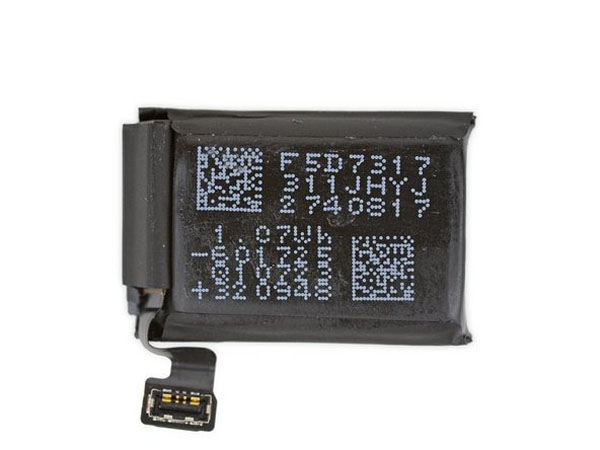

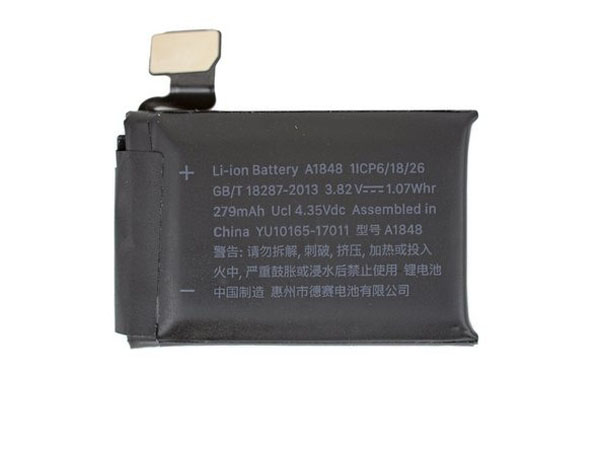

• Trong khi pin của iPhone tiếp tục bị giảm dung lượng , pin đồng hồ của Apple đã được bơm lên một cách tinh tế:
  • Pin Series 3, được chỉ định là A1848, có dung lượng 1.07 Whr (279 mAh ở 3.82 V).
  • Đó là mức tăng gần 4% so với pin 1.03 Whr mà chúng tôi đã tìm thấy trong Series 2 chính nó đã tăng đáng kể 32% so với tế bào 0,78 Whr ban đầu của Apple Watch .
• Chúng tôi tò mò muốn xem làm thế nào Apple quản lý để tăng cường pin trong khi vẫn còn chỗ cho chức năng bổ sung của ăng-ten di động, radio, bộ khuếch đại công suất, thẻ SIM, v.v … trên tất cả các yếu tố hình thức như trước đây.

Bước 8:

• Càng xa càng tốt. Chúng tôi rút ra cảm biến / miếng đệm cảm ứng Force Touch tiêu chuẩn, được trang bị bộ điều khiển cảm biến điện dungtương tự AD7149 tương tự mà chúng tôi tìm thấy trong Series 2.

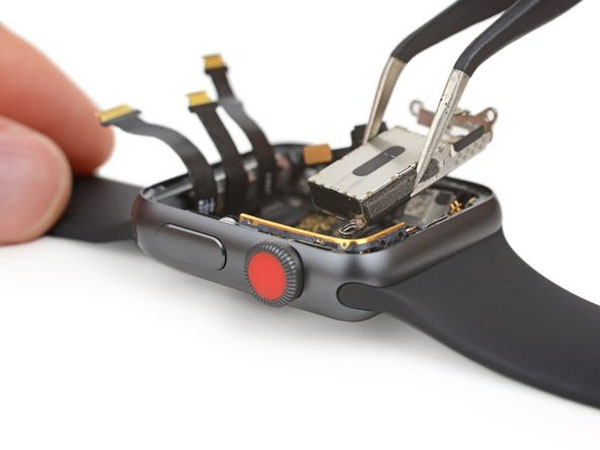

• Tiếp tục Spree phần hái của chúng tôi, chúng tôi nhổ ra Engine Taptic, dường như không thay đổi từ đồng hồ xưa .

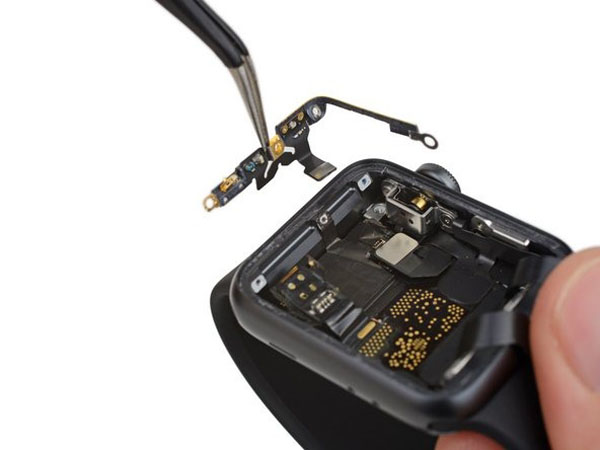

• Sau đó bật ra mảng ăng-ten, bao gồm cả những gì chúng ta tin là ăng-ten GPS .

Bước 9:

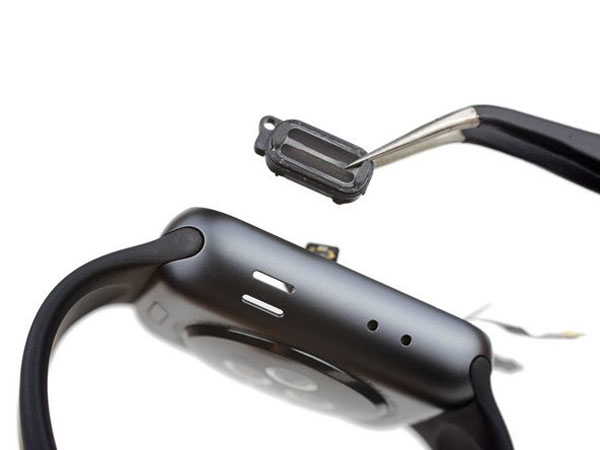

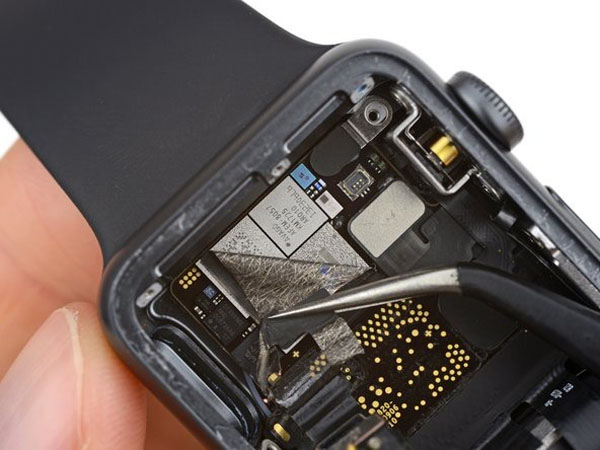

• Việc nhổ lông tiếp tục, khi chúng tôi loại bỏ loa tự đổ, được thiết kế để xả nước ra sau khi đồng hồ của bạn ngâm mình.

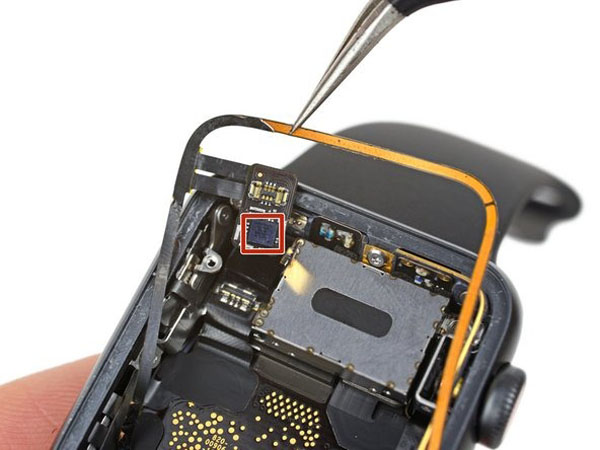

• Sau khi trải nghiệm Series 2 hoàn toàn, cuối cùng chúng tôi cũng được thưởng một thứ gì đó mới, một phần hoàn toàn mới của chip RF, chắc chắn chịu trách nhiệm xử lý chức năng LTE được thêm vào.
• Trong một bước ngoặt mới khác, lỗ thông hơi bên cạnh micro giờ được tạo ra bởi thứ trông giống như cảm biến áp suất khí quyển.
  • Apple đã giới thiệu một máy đo độ cao áp kế mới khi giới thiệu Sê-ri 3 tại Nhà hát Steve Jobs, điều khiến chúng tôi bối rối, vì chúng tôi đã tìm thấy một phong vũ biểu trong mô hình năm ngoái .

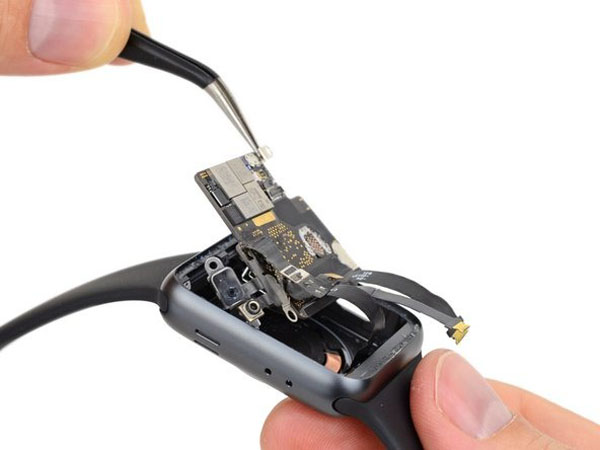

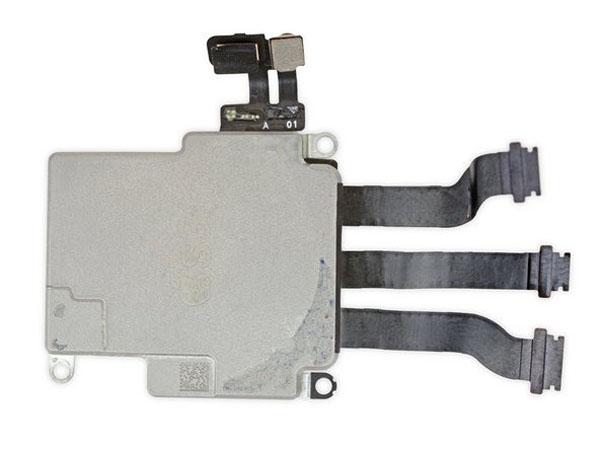

• Thời gian để kéo bảng này!

Bước 10:

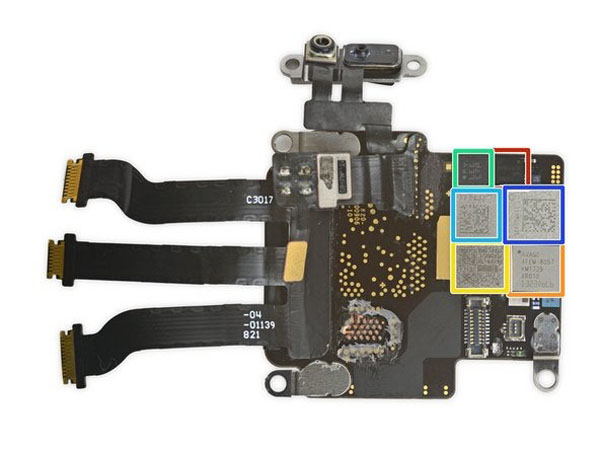

• Các bạn có nghe nói rằng bạn có thể lướt web bằng silicon này không? Hãy xem ai trong đội hình này :
  • ST Vi điện tử ST33G1M2 32 bit MCU với ARM SecurCore SC300
    • Chúng tôi nghi ngờ đây là SIM nhúng của Apple Watch (eSIM)
  • Mô-đun Wi-Fi Avago AFEM-8057?
  • SkyWorks 78109-12
  • Con quay hồi chuyển FY LEE C7P + gia tốc kế
  • FF1A02
  • Táo? 339M00035

Bước 11:

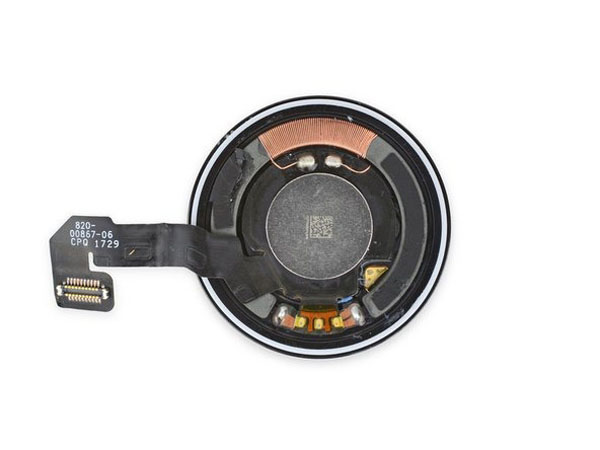

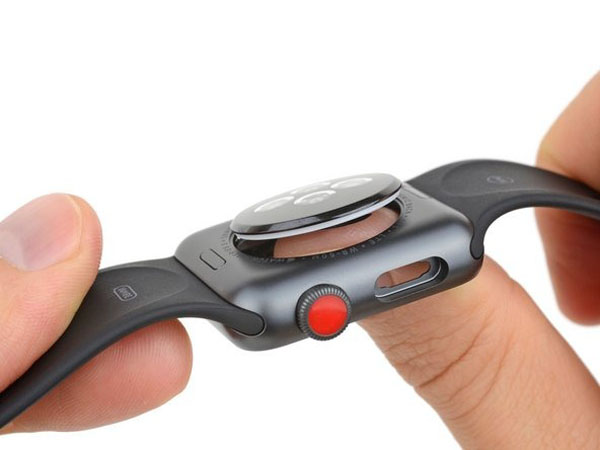

• Cuộc gọi cuối cùng: nắp lưng. Nó vừa khít với vòng chữ O giống như tanh, nhưng ngón tay cái và lực đẩy chắc chắn làm giảm nhiệm vụ.
• Vật liệu này đã được tiêu chuẩn hóa trên các mẫu đồng hồ và được cải tiến thành gốm sặc sỡ, thay thế các tùy chọn Ion-X hoặc Sapphire trước đây.
• Nó cũng chứa mảng cảm biến PPG chịu trách nhiệm cảm nhận nhịp tim.
  • Thật tuyệt khi thấy một số thay đổi so với Sê-ri 2 sau khi có khiếu nại về độ chính xác trong các mẫu trước đó. Tuy nhiên, theo như thiết bị đeo, Apple Watch là sản phẩm tốt nhất .
• Ngoài ra, có vẻ như cuộn sạc không dây đã được sửa đổi một chút để hỗ trợ hầu hết các bộ sạc không dây Qi.

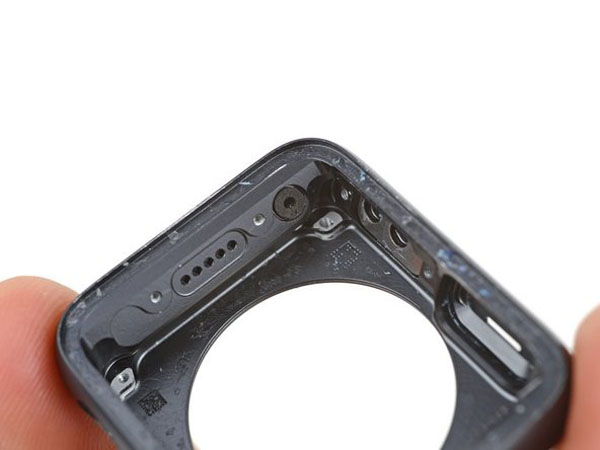

• Cuối cùng, với máy đo độ cao áp kế mới lấy vị trí bên cạnh micro, lỗ thông hơi đã đi đâu? Trả lời: ẩn ngay tại đây, bên cạnh cổng chẩn đoán.

Bước 12:

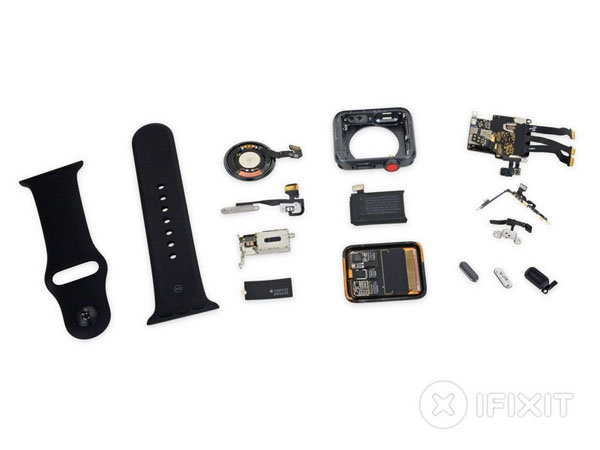

• Đây là tất cả đồng hồ đồng hồ!
• Cuối cùng cảm ơn Circuitwise vì đã từ bỏ một chút cuối tuần của họ để giúp chúng tôi ra ngoài!
• Và một lần nữa cảm ơn Creative Electron vì đã đưa X (-ray) vào “xuất sắc!”
