Thay vỏ thép Apple Watch 4 – Apple Watch Series 4 –

Hồ sơ bệnh nhân Apple Watch:

• Màn hình Retina LTPO OLED với Force Touch

Series 4 lại có hai kích thước: 40 mm (324 × 394 pixel) và 44 mm (368 × 448 pixel).

• Apple S4 64-bit lõi kép S4 SiP (Hệ thống trong gói)
• TE và UMTS tùy chọn, tích hợp GPS / GLONASS / Galileo / QZSS, NFC, Wi-Fi 802.11b / g / n 2,4 GHz và Bluetooth 5.0
• Cải thiện gia tốc kế và con quay hồi chuyển, cảm biến tim và quang điện, micrô, loa, đo độ cao và cảm biến ánh sáng xung quanh
• Khả năng chống nước (lên đến 50 mét)
• WatchOS 5

• Trong khi những hình vuông màu đen này có thể trông giống như bên ngoài, các tia X từ các chuyên gia của chúng tôi tại Creative Electron cho thấy những mặt bên trong hoàn toàn khác nhau.
• Đã có chủ đề của chúng tôi (trái) trình bày với một số khác biệt từ Series 3 (bên phải) – lưng thể thao một cảm biến quang hoàn toàn mới ở giữa, được bao quanh bởi một điện cực mới.

Chúng tôi mong muốn xem xét kỹ hơn về phần cứng ECG đó.

• Sự khác biệt ngay lập tức từ phiên bản 42 mm “cũ”: các góc được làm tròn đáng kể để có thêm cái nhìn hình tròn đó, và nút bên bây giờ nằm ​​ngang với vỏ máy.
• Nhìn từ phía bên, Series 4 là đáng chú ý mỏng hơn so với Series 3 (0,7 mm) – nhưng nó thực sự dày hơn so với bản gốc.
• Từ cái nhìn của sự vật, một việc tốt mà giảm béo là nhờ vào màn hình mới.

Một kiểm tra nhanh chóng trên các chi tiết trở lại tinh thể bằng gốm và sapphire:

• Xem, kiểm tra.
• Series 4, kiểm tra.
• Một danh sách các tính năng giặt ủi, bao gồm khả năng chống nước đến 50 mét.
• Cảm biến quang học, ngay giữa lần này.
• Cảm biến điện hình vòng lớn — đó là mới.

Bên trong một trong các khe cắm cổ tay, chúng tôi tìm thấy một số mô hình mới, A2008 — và số còn lại, số sê-ri, cộng với lỗ thông hơi nhỏ để cân bằng áp suất.

• Đu đưa con lắc iOpener của chúng tôi qua lại, vương miện của bạn đang trở nên nặng hơn và nặng hơn. Dây đeo cổ tay của bạn chìm vào đệm … Hey Siri, bật DND.
• Bây giờ chúng tôi có thể đặt lưỡi dao của chúng tôi dưới các cạnh của màn hình sáng bóng này mà không sợ bệnh nhân của chúng tôi.
• Phương pháp đã được phê duyệt này đã được thử và thử nghiệm nhiều lần, mặc dù chúng tôi vẫn chưa xác định được khả năng kháng nước được phục hồi sau đó.
• Với ba dây cáp quen thuộc của nó được tháo một cách an toàn, chúng ta có thể xem xét kỹ hơn màn hình.

• Với màn hình cách ly, chúng ta có cái nhìn tốt hơn về các đường nét của màn hình mới. Các điểm ảnh bổ sung và tỷ lệ màn hình-to-cơ thể tăng lên nhờ vào các góc tròn, a la iPhone X, XS và XS Max.
• Màn hình 44 mm của mô hình bây giờ bao gồm 977 mét vuông, so với 740 mét vuông trên 42 mm Series 3.
• Trong khi đó, mô hình 40 mm trải rộng 759 mét vuông, so với 563 mét vuông trên người tiền nhiệm 38 mm của nó.
• Ở mặt sau, chúng tôi nhận thấy ba gói chip, trong đó hai gói được đóng kín, trong khi con gấu thứ ba không có dấu hiệu nào đằng sau lá chắn kim loại của nó.

Nếu lịch sử quá khứ là bất kỳ hướng dẫn nào, đây là nơi bộ điều khiển cảm ứng và chip NFC bị ẩn. Chúng tôi sẽ cập nhật nếu chúng tôi có thể nhận được ID dương.

• Trên đường đến pin, chúng ta gặp phải điểm tri-điểm chuẩn. Xin lỗi pentalobe, Apple dường như có một yêu thích mới những ngày này.
• Ngắt kết nối những gì chúng tôi nghĩ là pin dẫn đến một khoảnh khắc của sự nhầm lẫn khi chúng tôi nhận ra rằng pin vẫn bị buộc dây cáp flex của nó. Vì vậy, những gì chúng tôi đã chỉ cần ngắt kết nối?
• Có lẽ không quan trọng … đúng không?
• Cáp flex pin thực tế đã được định tuyến lại từ vị trí của nó trên Series 3, và bây giờ nằm ​​kẹp bên dưới pin và phía trên bảng chính. Với điều đó được gửi đi, hãy bật nó ra!

• Đây là pin tích hợp hỗ trợ Đồng hồ — không có hành động tự cuộn ở đây!

Đây là gói 1.113 Wh (291.8 mAh ở 3.81 V), có nhãn A2059.

• … Hoặc nó có thể là 1,12 Wh, tùy thuộc vào phía bên của pin này bạn tin tưởng.
• Bất kể, đó là giảm khoảng 17% công suất từ ​​1,34 Wh của 42 mm Series 3 (mặc dù vẫn còn nhiều hơn 387 Wh của mô hình 38 mm từ teardown mới nhất của chúng tôi).
• Bây giờ ai muốn làm toán về khối lượng? Mỏng hơn 0,7 mm nhưng cao hơn 2 mm …
• … chỉ đủ để cung cấp cho pin của nó 18 giờ hàng ngày của thời gian chạy, rõ ràng!

• Sau khi các nhân vật trốn tìm ẩn giấu và tìm kiếm của pin, chúng tôi đang chuẩn bị nhiều hơn cho một bộ chuyển đổi Force Touch gasket.
• Đầu nối flex của nó bây giờ nằm ​​ở góc đối diện hoàn toàn, với cáp đôi được xếp chồng lên nhau thay vì trải ra bên cạnh nhau. Rất hợp lý.
• Ngược lại, động cơ Taptic đó trông giống như chúng ta nhớ, nếu có một chút bị nghiền nát. Chúng ta hãy xem xét kỹ hơn.

• Ở đây chúng ta có thành phần chịu trách nhiệm cho việc rung động mọi thứ — Động cơ Taptic, còn được gọi là bộ truyền động tuyến tính dao động điện từ.
• So với những chiếc yến mạch, đây là một thiết kế mỏng hơn nhiều, nhưng nó cũng dài hơn.

Ngay cả động cơ nhỏ hơn này chiếm rất nhiều không gian trong thiết bị nhỏ bé này – căn phòng có thể đã đi đến một cục pin lớn hơn, nhưng Apple dường như cảm thấy phản hồi vật lý là rất quan trọng.

• Các nhà sản xuất thiết bị Android? Không nhiều lắm.

• Tiếp theo, chúng tôi phẫu thuật loại bỏ máy tạo âm thanh mới – được cho là to hơn 50%, và có thể khó hơn, tốt hơn, nhanh hơn?
• Bây giờ micro đã di chuyển trên gần vương miện kỹ thuật số, loa có thể tận dụng không gian đó để tăng âm lượng.
• Một miếng đệm silicon đóng kín loa để làm cho phép thuật thoát nước của nó có thể, giống như nó đã làm trên phiên bản năm ngoái.

“Mắt” nhỏ màu đen bên cạnh loa có thể là một cảm biến khí áp, khéo léo sử dụng khả năng tiếp cận của lưới tản nhiệt loa ngoài với bầu không khí bên ngoài. Vì nó không còn cần lỗ hổng khó coi của nó trong khung như nó đã làm trong Series 3, đây là một chiến thắng cho Jony Ives ở khắp mọi nơi.

• Cập nhật: Hóa ra có một đường hầm nhỏ từ lỗ thông khí chúng ta đã thấy ở Bước 3, đi qua khung xe và đi vào con đường của cảm biến nhỏ này. Vì vậy, nó có lẽ không cần bất kỳ sự giúp đỡ từ lưới tản nhiệt loa, nhưng chúng tôi vẫn nghĩ rằng nó rất có thể là một phong vũ biểu.

• Cuối cùng, chúng tôi có được cốt lõi của tất cả mọi thứ: hệ thống S4 được thiết kế theo gói của Apple.
• Tin tốt, mọi người! S4 được bảo đảm chỉ bằng ốc vít, và bật ra ngay – một sự thay đổi chào đón từ những chiếc SiP được dán mạnh mẽ trong những năm qua.

Như mọi khi, gói chính nó được bọc trong một khối nhựa cứng, có nghĩa là hầu hết các bí mật của nó sẽ khó tách ra. Rất may, các thành phần RF vẫn tiếp xúc nhiều hơn một chút:

• Avago AFEM-8087 (có thể là mô đun đầu cuối)
• OU JQ
• YY MEH ECE (đây trông giống như một phần của Bosch, có khả năng là con quay hồi chuyển mới lạ + gyro)
• AE827 I2033 0836
• ST Microelectronics ST33G1M2 32-bit MCU với ARM SecurCore SC300 — cùng eSIM mà chúng tôi tìm thấy trong Apple Watch cuối cùng và trong iPhone XS và iPhone XS Max.

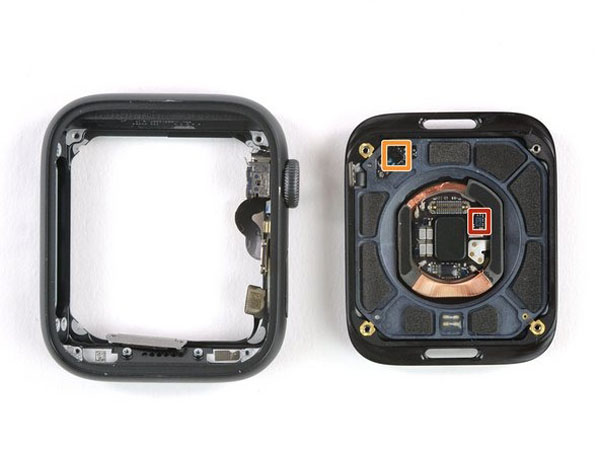

Trong nỗ lực của chúng tôi để đẩy ra các mảng cảm biến trái tim, toàn bộ phía dưới bật ra. Hóa ra họ không đùa về việc tiếp cận nhiều hơn thông qua trường hợp dưới cùng.

Chúng tôi phát hiện một nam châm ở giữa để giữ Đồng hồ với bộ sạc, chính cuộn dây sạc và một số silicon mới:

• A88 AY10
• 18206 00D5

Đó là một mảng rất gọn gàng các tấm lót màu đen nằm dưới gói S4 – có thể để tản nhiệt? Hoặc có thể chúng chỉ là những chiếc gối thoải mái để giữ cho mức độ căng thẳng của nó thấp.

• Chiếc bánh rán vàng này có khả năng là một ăng-ten được sắp xếp hợp lý, vì chúng ta không thấy những cái móc nhỏ hoặc những miếng đệm vàng của năm qua.
• Trong khi đó, chúng tôi đã đi đến các tính năng tiêu đề: cảm biến điện tim mới (ECG) để bổ sung cho các cảm biến quang học hiện có.

Đồng hồ Apple Watch là một ECG dẫn đầu, có nghĩa là nó chỉ đo điện áp giữa tay phải và tay trái. Điện cực đầu tiên nằm trên lưng Đồng hồ, ấn vào cổ tay bạn. Thứ hai là vương miện, được giữ bởi các ngón tay đối diện của bạn.

• Những điện cực này phát hiện những thay đổi nhỏ trong phân cực điện trên da khi tim đập. S4 sau đó diễn giải dữ liệu đó để tính toán và phân tích nhịp tim của bạn.

• Thời gian để đào sâu vào điện cực thứ hai đó – vương miện kỹ thuật số hoàn toàn mới. Chúng tôi kéo ra một số mảnh và nhanh chóng tìm thấy những phần thú vị.
• Lấy kính lúp của bạn — chúng tôi đang bước vào thế giới vi mô.
• Xi lanh vàng bên trong có các vết xước nhỏ trên đó, cho phép bộ mã hóa quang học (hộp đen nhỏ trên cáp ribbon) theo dõi vòng quay của nó.
• Khung lò xo phía sau hình trụ có thể dẫn tín hiệu điện từ ngón tay của bạn tới đồng hồ, hoàn thành mạch ECG.
• Công tắc nhỏ phía sau lò xo đó hoạt động như nút cơ khí của vương miện. Plus, có một miếng đệm tốt đẹp trên trục vương miện bên ngoài để kiểm soát xâm nhập.

• Apple Watch ban đầu là một cuộc cách mạng khi phát hành, nhưng các bản cập nhật hàng năm hầu hết là nhỏ – cho đến bây giờ.
• Trường hợp chiếc đồng hồ đầu tiên được xếp chồng lên nhau một cách vụng về và sử dụng quá nhiều keo, Series 4 cảm thấy được đặt ra nhiều hơn một cách chu đáo.
• Chuyên gia Apple John Gruber đã so sánh điều này với bước nhảy vọt trong thiết kế của iPhone 4, và chúng tôi thậm chí có thể đi xa hơn một chút và gọi nó là iPhone 5: một thiết bị biết ưu tiên của nó, và muốn trông giống như bên trong.
• Nếu chiếc đồng hồ này không nhận được nhịp tim của bạn, có lẽ đó là thời gian cho một teardown iPhone đôi?
• Cảm ơn Creative Electron đã giúp đỡ! Bây giờ chỉ có một điều còn lại. Trống cuộn xin vui lòng …
