Apple Watch Series 5-Hướng dẫn tháo lắp

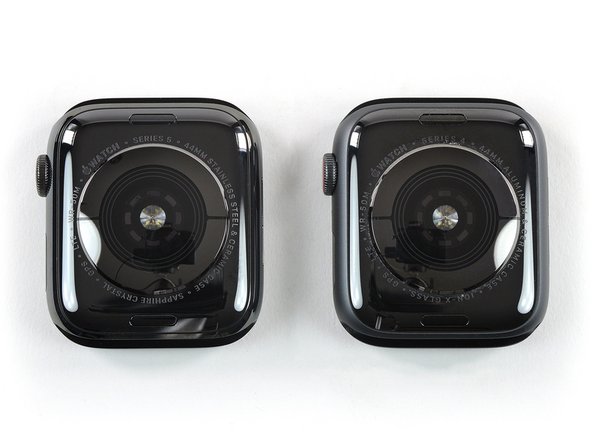

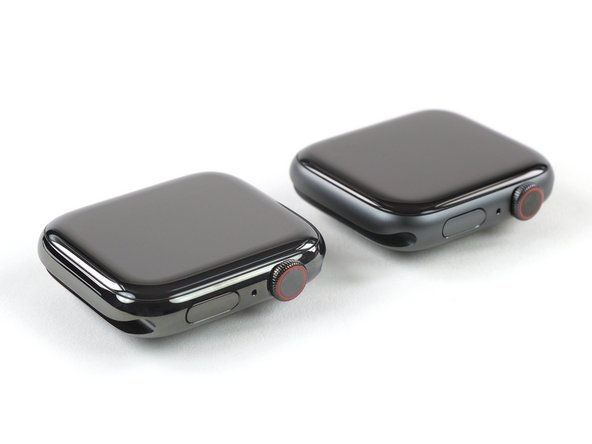

So sánh nhanh của Series 5 với phiên bản của năm trước cho chúng ta biết … thực tế rất ít. Chúng tôi sẽ cần phải đưa những kẻ lừa đảo của mình hoạt động khai thác để tìm kiếm sự khác biệt. Để bắt đầu, đây là những thông tin chi tiết mà chúng tôi biết:

Màu đỏ: Màn hình LTPO OLED Retina với Force Touch, được tối ưu hóa cho chức năng luôn bật

Màu cam: Apple S5 SiP lõi kép 64-bit được thiết kế tùy chỉnh (Hệ thống trong gói)

Màu vàng: Cảm biến nhịp tim và điện tâm đồ

Màu xanh lá: Chỉ có GPS hoặc với LTE tùy chọn và mang theo la bàn và độ cao mặt đất

Màu xanh dương: Chống nước ở độ sâu 50 mét

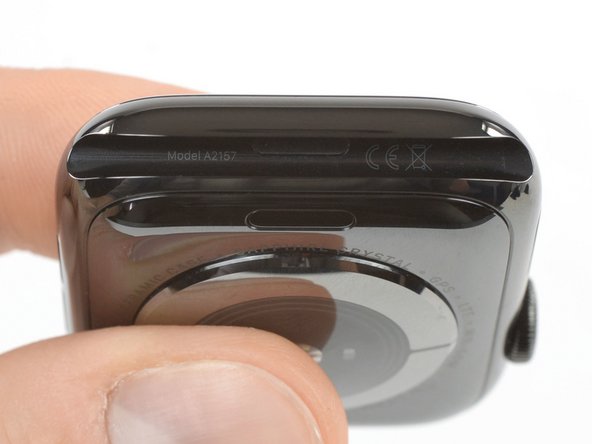

Số model không nói dối: A2157 cho chúng ta biết nó thực sự là một chiếc Apple Watch mới.

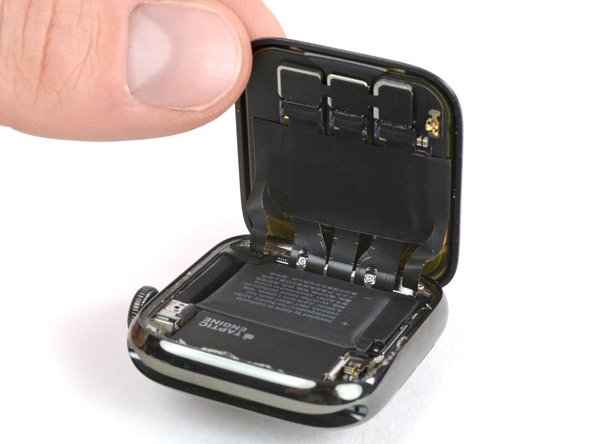

Mặc dù hành động cắt và cắt nhiệt thông thường sẽ mở ra màn hình, nhưng mô hình này được đóng chặt hơn một chút so với chúng tôi mong đợi.

Đầu nối miếng đệm Force Touch nằm ở góc của nó phía sau cáp màn hình, nơi nó di chuyển với lần lặp cuối cùng.

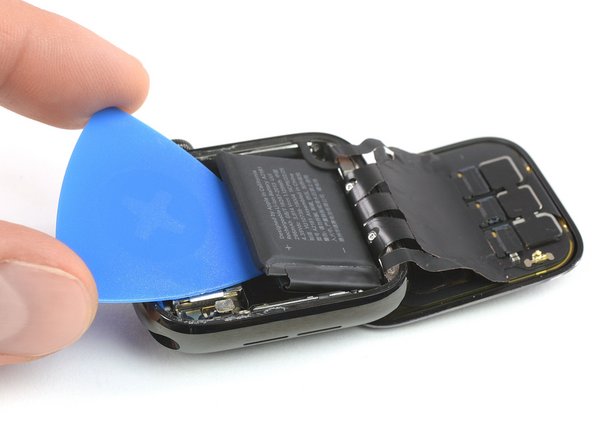

Việc ngắt kết nối nguồn điện trước tiên cần phải giải nén pin đã được dán xuống, điều này chúng tôi biết cách làm (mặc dù chúng tôi có quyền tỏ ra cáu kỉnh khi làm việc đó).

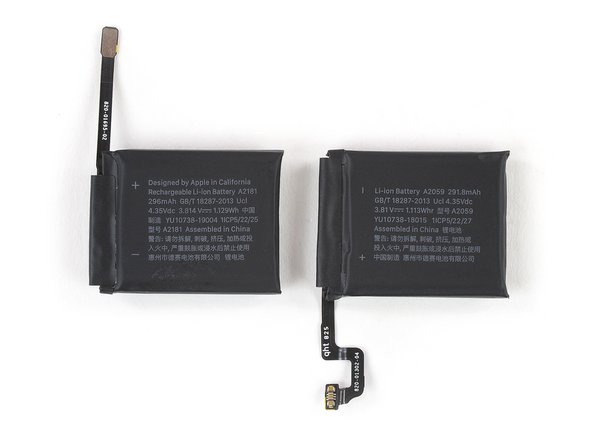

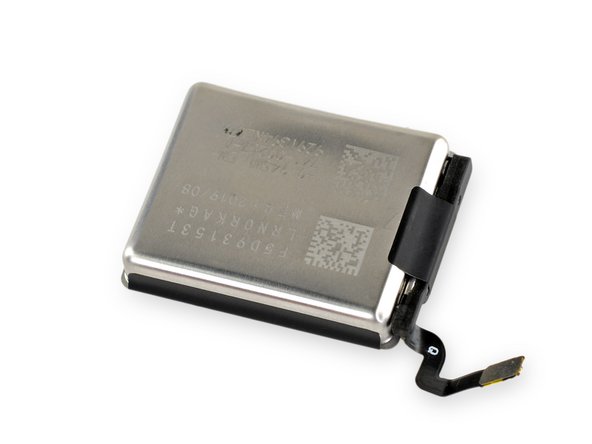

Nguồn năng lượng năm nay được dán nhãn A2181 và cung cấp 1.129 Wh (296 mAh ở 3.814 V)

Điều đó giúp cải thiện rất nhẹ 1,44% so với pin 1,113 Wh của năm ngoái . Rõ ràng là những cải tiến về pin đã không thúc đẩy việc chuyển sang màn hình luôn bật 18 giờ — công nghệ đó đang được kích hoạt bởi một thứ khác.

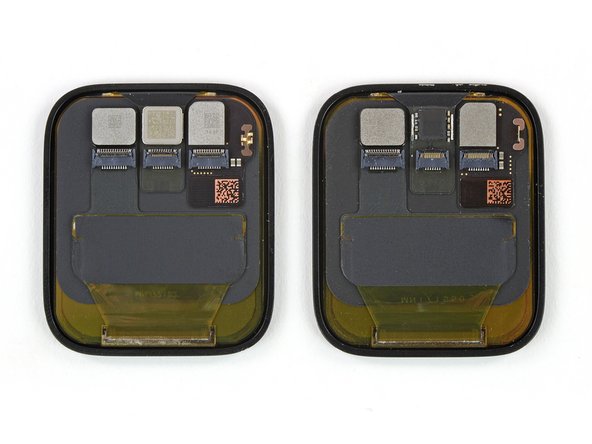

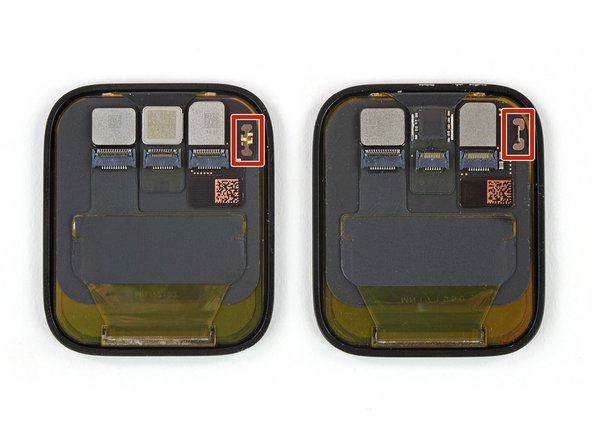

Màn hình LTPO mới trên Series 5 (bên trái) dường như không có vẻ ngoài khác biệt so với màn hình Series 4 năm ngoái (bên phải) —mà cũng sử dụng công nghệ LTPO. Nhưng Apple đã bận rộn mày mò.

Màu đỏ: Đầu nối ăng-ten LTE chiếm vị trí thông thường của nó, nhưng sự thay đổi về hệ số hình thức ngăn các màn hình này hoạt động thay thế cho nhau.

Độ phân giải và kích thước vẫn như cũ: 368 × 448 pixel trên phiên bản 44 mm có diện tích 977 mm vuông.

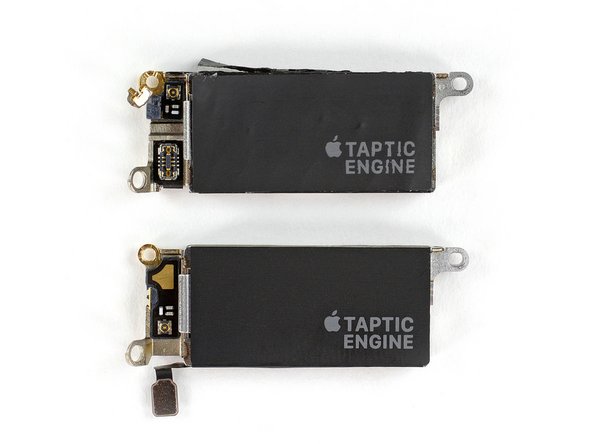

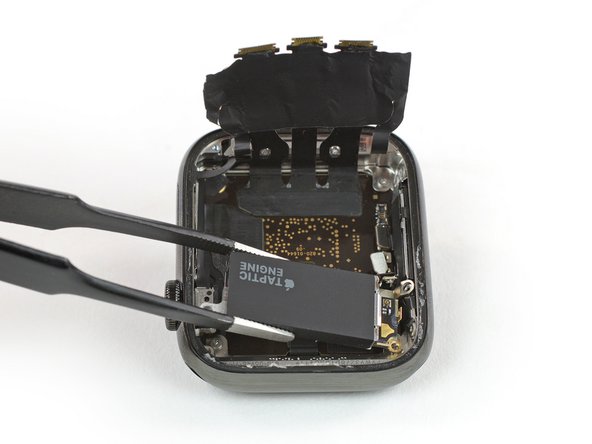

Sau khi cẩn thận tweezing Engine Taptic xa một đầu nối ăng ten, chúng ta có thể có một cái nhìn gần hơn để so sánh.

Một lần nữa, chúng trông bề ngoài rất giống nhau – nhưng ít nhất các đầu nối đã được thiết kế lại, vì vậy chúng tôi biết các bộ phận sẽ không tương thích với các mẫu năm ngoái

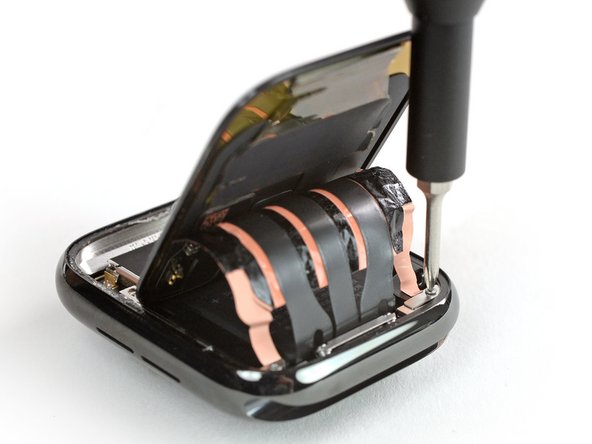

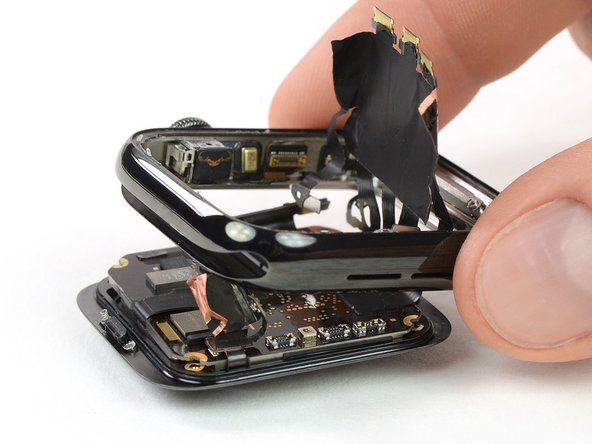

Khi đã tháo đủ số vít, phần còn lại của đồng hồ sẽ rơi ra khỏi đáy, ít nhiều như chúng ta nhớ từ Series 4:

Chúng tôi để vương miện kỹ thuật số, micrô và nút bên bám vào khung …

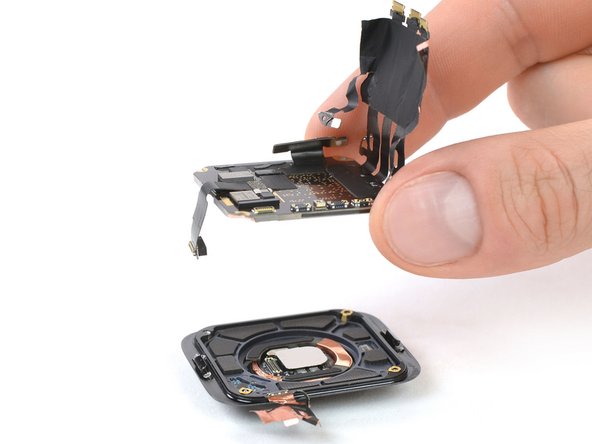

… trong khi cảm biến nhịp tim, các thành phần điện tâm đồ và cuộn dây sạc thoát ra với tấm dưới cùng.

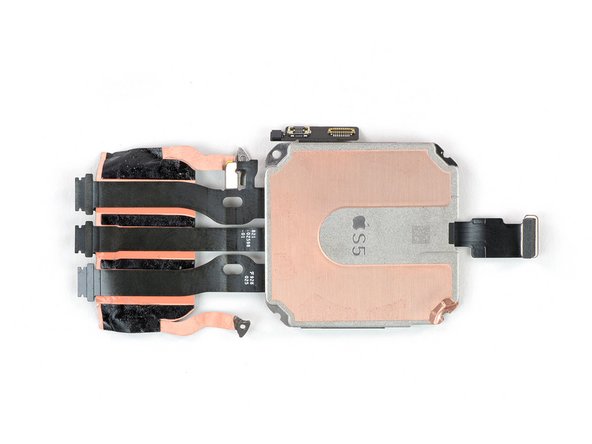

Chúng tôi sẽ tập trung phần còn lại của sự chú ý vào những gì giữa: S5.

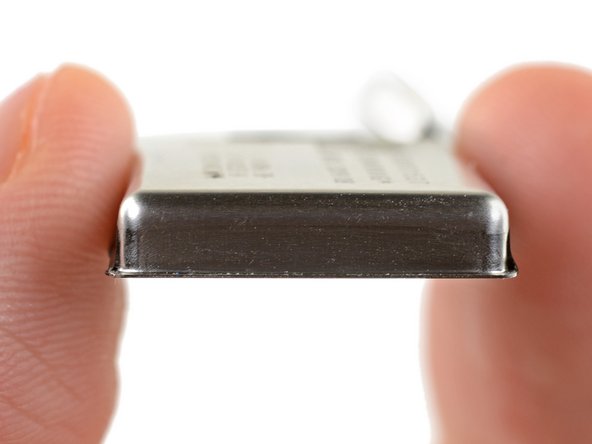

Bộ não của chú ve này xuất hiện, hoàn toàn mới— hoặc có thể không? —S5 hệ thống trong gói.

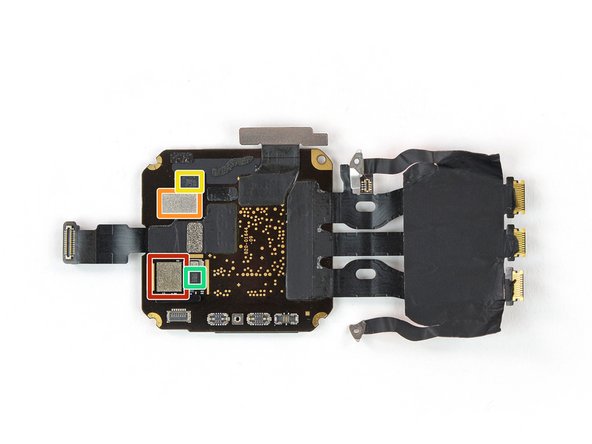

Mặc dù nó được hưởng lợi từ la bàn mới và tăng gấp đôi dung lượng lưu trữ trên bo mạch — 32 GB, tăng từ 16 — hầu hết các mạch tích hợp vẫn nằm dưới một lớp nhựa rắn, ngoài tầm với của chúng tôi. Trong số một số chip trên bề mặt , đây là những gì chúng ta có thể tạo ra:

Màu đỏ: Skyworks 229-15 465371 1918 MX, rất có thể là mô-đun front-end

Màu cam: 16 CJ

Màu vàng: YY NCJ 7NE (có thể là cảm biến gia tốc + con quay hồi chuyển)

Màu xanh lá: API 924 920

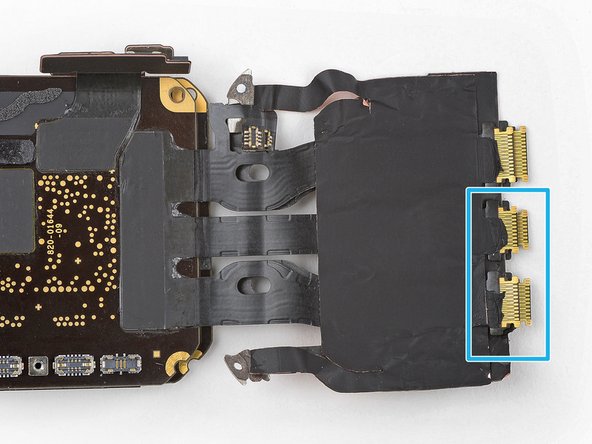

Màu xanh dương: Nhìn vào các dây cáp flex của màn hình đính kèm và đặt chúng trên các dây của Series 4 để so sánh, chúng ta có thể thấy rằng phích cắm ở giữa có 4 chân và phích cắm ở phía dưới có được 2. Nếu không biết chức năng của chúng, điều này đóng cửa khả năng thay thế cho nhau.

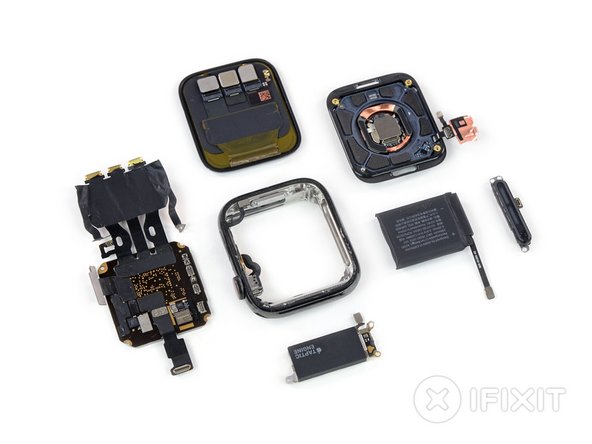

Đó là xa như chúng tôi đi. Mặc dù màn hình luôn bật của năm nay là một bước tiến lớn về chức năng, nhưng nó được che đậy bởi những thay đổi tinh tế đáng ngạc nhiên trong các thành phần vật lý bên dưới.

Cấu trúc cơ bản giống nhau, các thành phần trông giống nhau và cùng một kỹ thuật tuyệt vời trong một gói mở nhẹ gây khó chịu. Cộng với thiết kế pin mới lạ chỉ mang lại lợi ích cho phiên bản đồng hồ nhỏ hơn hiện tại.

Điều đó có nghĩa là gì về khả năng sửa chữa?
