Apple Watch Series 6-Hướng dẫn tháo lắp

Bước 1: Apple Watch Series 6 Teardown

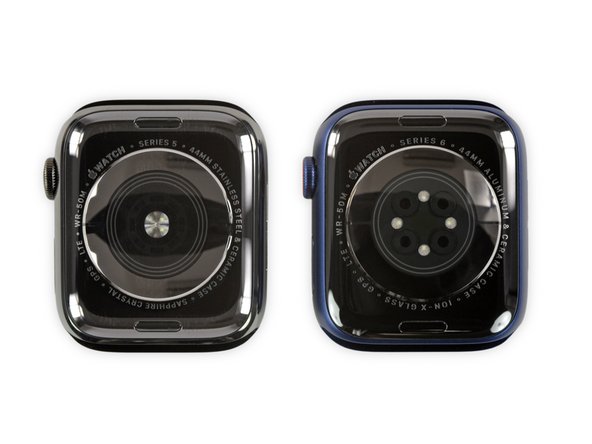

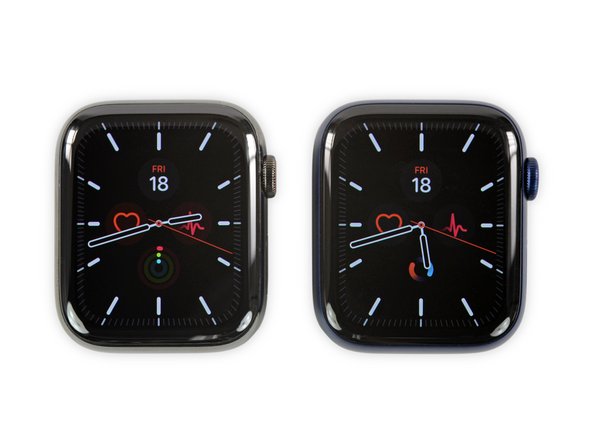

• So sánh bề ngoài của Series 6 (bên phải) với người anh em một năm tuổi của nó (bên trái) chỉ cho thấy những khác biệt nhỏ, nhưng đó là những gì giọt nước mắt dành cho. Những chi tiết này chúng tôi đã biết:
• Màu đỏ: Màn hình LTPO OLED Retina được tối ưu hóa cho chức năng luôn bật — lần này không có Force Touch
• Màu cam: 64-bit lõi kép Apple S6 SiP (Hệ thống trong gói)
• Màu vàng: Cập nhật mảng cảm biến đo nhịp tim, điện tâm đồ và bây giờ là mức máu o x ygen
• Màu xanh lá: La bàn và máy đo độ cao thời gian thực
• Màu xanh dương: Chống nước ở độ sâu 50 mét
• Nạn nhân của giọt nước mắt hôm nay là một mẫu GPS + LTE 44 mm, được mua tại cửa hàng bán lẻ ở Đức — nhưng chúng tôi cũng có một mẫu 40 mm có thể xuất hiện với khách, nếu có bất kỳ sự so sánh thú vị nào.

Bước 2:

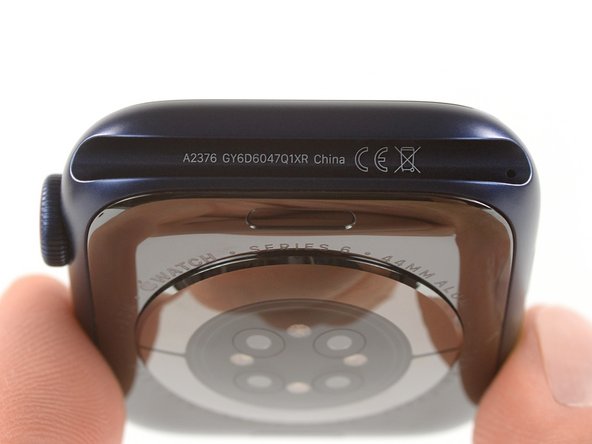

• Bên dưới watchband mới co giãn, xác nhận rằng đây thực sự là một số Apple Watch-mô hình mới A2376 -Và không chỉ đơn thuần là một số mã blue-hued lookalike .

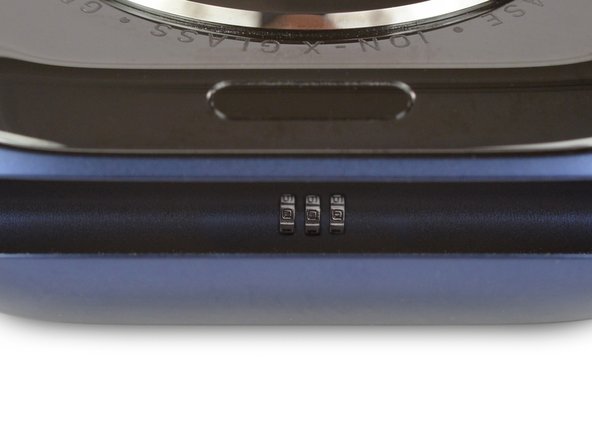

• Các tính năng khác của khe cắm dây đeo… không có gì cả, vì vậy trình chỉnh sửa ảnh của chúng tôi đã thích thú với một chút tưởng tượng công nghệ và thêm một khóa kết hợp — như thể việc mở hộp có thể dễ dàng như vậy. Than ôi, chúng tôi mong đợi cùng một quy trình khai giảng mà chúng tôi thực hiện hàng năm .

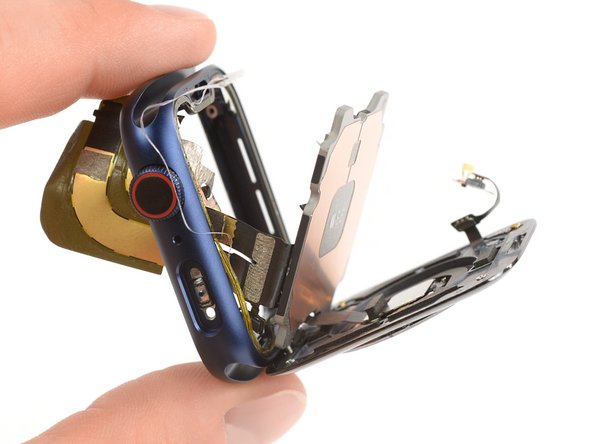

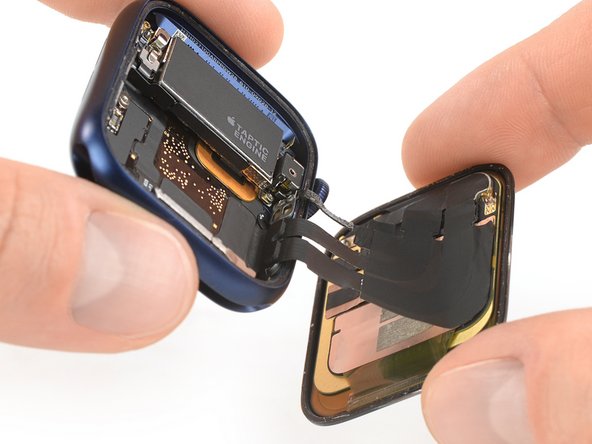

• Chà, gần như giống nhau: Trong một bước ngoặt bất ngờ, Series 6 lấy theo những chiếc iPhone mới hơn ( sau 6s ) và mở sang một bên như một cuốn sách!
• Quy trình cũng được đơn giản hóa một chút do không có miếng đệm Force Touch — một tính năng hiện không còn tồn tại kể từ watchOS 7.
• Chúng tôi rất vui khi thấy một bộ phận mỏng manh, dễ bị hư hỏng được giải nghệ, nhưng rất buồn khi thấy chiếc đinh cuối cùng trong quan tài dành cho công nghệ màn hình cảm ứng lực tiện lợi của Apple. Chúng tôi đã bị xé nát, nhưng chúng tôi sẽ gọi đây là một chiến thắng.

Bước 3:

• An toàn là trên hết! Hãy ngắt kết nối pin này. Đầu nối vẫn được giấu bên dưới pin, nhưng thao tác lật nhanh từ một thao tác mở sẽ giải quyết được điều đó.
• Trừ một điểm ba nhỏ và một dấu ngoặc nhọn và nhà máy nhỏ bé này là một nhà máy tự do.

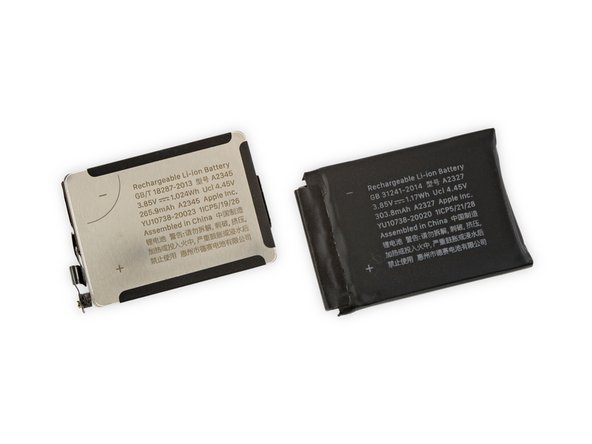

• Cell Watch 44 mm được đánh giá ở mức 1,17 Wh – tăng một chút so với Series 5 , nhưng không hoàn toàn ở mức 1,3 Wh của Galaxy Watch3 .

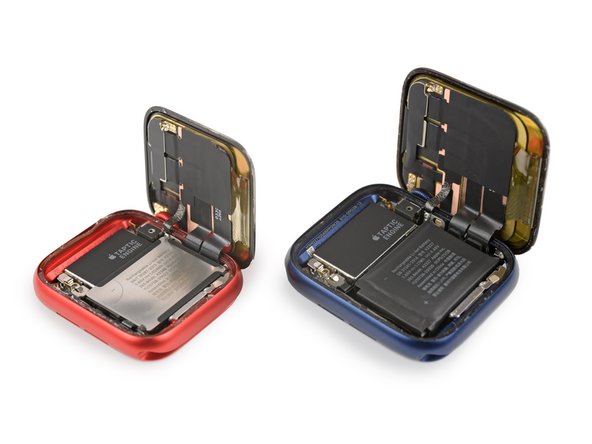

• Series 6 nhỏ hơn 40 mm vẫn giữ nguyên thiết kế túi kim loại nguyên bản được giới thiệu trên Series 5 , hiện có công suất 1.024 Wh.
• Chúng tôi hơi ngạc nhiên khi mẫu lớn hơn vẫn không có thiết kế pin mới trong năm nay — chúng tôi nghĩ rằng Đồng hồ có thể tuân theo mô hình được thiết lập bởi iPhone, trong đó các mẫu Max có thiết kế pin mới vào năm thứ hai.
• Tổng kết: đó là mức tăng 3,5% đối với pin 44 mm và mức tăng 8,5% thậm chí lớn hơn đối với pin 40 mm so với các đối tác Series 5 của chúng.
• Chậm nhưng chắc chắn, Đồng hồ Apple dường như đang tăng công suất trở lại sau sự sụt giảm lớn từ Series 3 xuống Series 4 .

Bước 4:

• Series 6 có màn hình mới, sáng hơn so với Series 5. Bên trong nó cũng sáng hơn!
• Mô hình năm nay không chỉ tránh được miếng đệm Force Touch khó chịu mà nó còn có ít đầu nối màn hình hơn để vật lộn. Cáp NFC hiện được định tuyến thông qua một jumper bên màn hình — và chỉ có một cáp nối đất . Chúng tôi yêu thích thiết kế tinh gọn, đặc biệt là khi nó đơn giản hóa việc sửa chữa!

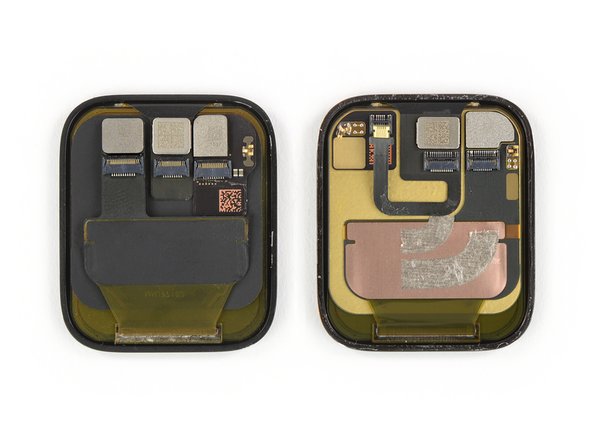

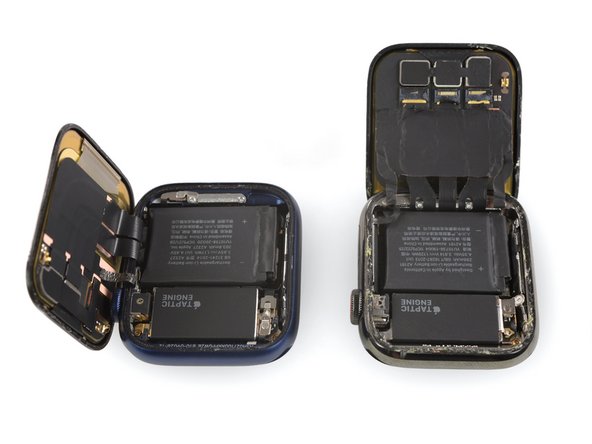

• Ngoài những thay đổi đã nói ở trên, những màn hình này (Series 5 ở bên trái, 6 ở bên phải) trông giống nhau bằng mắt thường.
• Điều đó nói rằng, chúng tôi đã uốn cong một tiếp điểm lò xo mới được đặt trong quá trình mở, vì vậy có thể đợi hướng dẫn sửa chữa của chúng tôi trước khi bạn phá vỡ những kẻ xấu này mở.
• Cập nhật Teardown : Đây là cái nhìn kỹ hơn về màn hình, kiểu X-ray . Điều này cho thấy màn hình nhỏ hơn, 40 mm của mô hình mà chúng tôi đã loại bỏ cho khán giả YouTube của chúng tôi .

Bước 5:

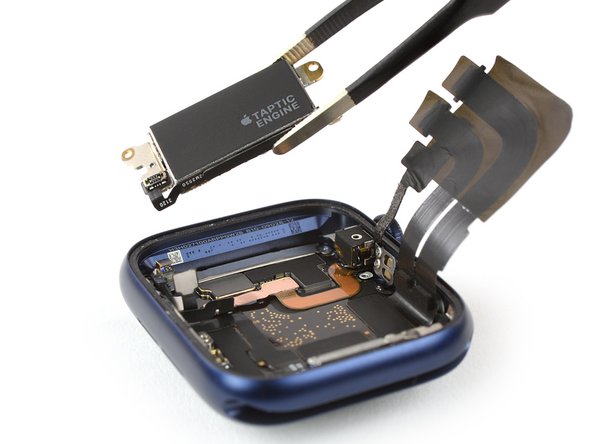

• Thoạt nhìn, Taptic Engine ba điểm có vẻ cũ kỹ – nhưng hóa ra nó lớn hơn động cơ 5 . Có lẽ máy lắc Series 4 được thu gọn lại không phù hợp?
• Nó cũng được làm bằng cách sử dụng 100% kim loại đất hiếm tái chế và vonfram lần này, điều này thật tuyệt vời. (Nhưng đừng quên, tái sử dụng> tái chế .)
• Cập nhật : Vì chúng tôi đã có tia X của Creative Electron trên vòi, đây là hình ảnh bổ sung tiện lợi về các bộ phận bên trong của Taptic Engine . Lắc và nướng!
• Nhiều pin hơn và nhiều Taptic Engine hơn — Apple không đề cập đến điều này trong thông báo của họ, nhưng có vẻ như họ đã âm thầm rút ra tất cả các điểm dừng trong năm nay.

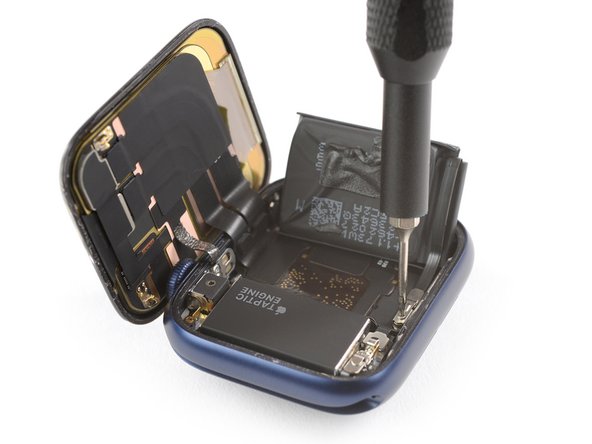

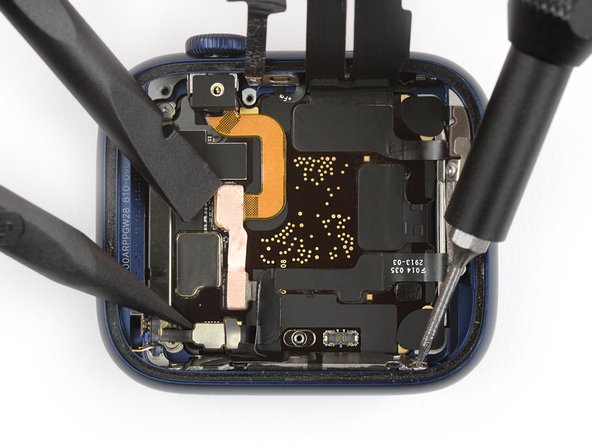

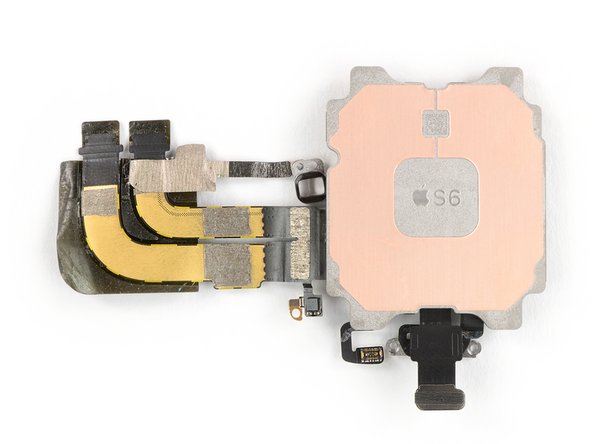

• Với tất cả những gì đã làm được, đã đến lúc giải quyết bộ não của hoạt động này: S6 SiP. Ngay cả với các công cụ đáng tin cậy của chúng tôi, mê cung phức tạp của cáp và ốc vít ẩn này không phải là chuyến dã ngoại.
• Nhưng như thường lệ, thời gian + công cụ + kỹ thuật chiếm ưu thế! Cuối cùng, chiếc Đồng hồ này sẽ thay đổi nội dung còn lại của nó.

Bước 6:

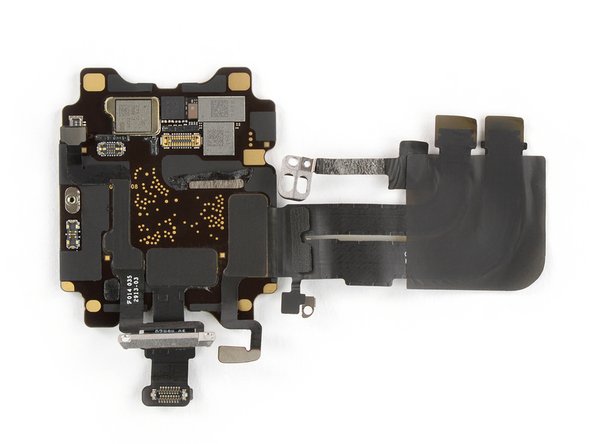

• Giống như hầu hết các bộ não khác, chất xám trong Series 6 này khá khó hiểu: nó được bao bọc trong nhựa cứng, như thường lệ, khiến việc khám phá thêm cực kỳ khó khăn.

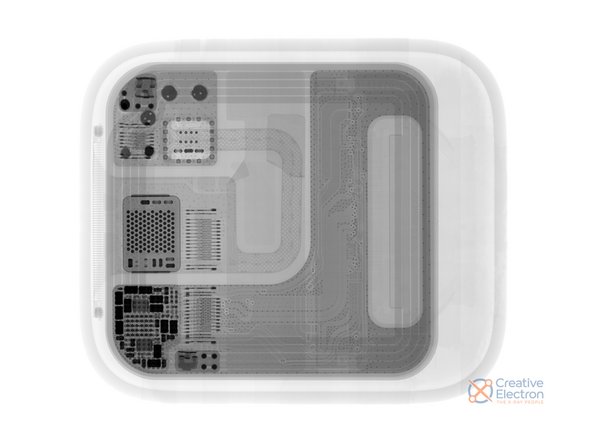

• Cập nhật : Trừ khi bạn có máy X-quang, đó là! Đây là hình ảnh bên trong của gói S6 . Nếu bạn đang tự hỏi tất cả các hình dạng nhỏ bé là gì, hãy xem hình ảnh tia X của Apple Watch ban đầu để giải thích.
• Có được một vài IC thường hơn piggybacked vào gói, và chúng tôi ít nhất có thể nhận ra một con chip Skyworks đánh dấu 239-7. Các chip khác bí ẩn hơn và không có chip nào trùng khớp chính xác với chip U1 mà chúng tôi đã tìm thấy trong iPhone năm ngoái.
• Có lẽ quá nhiều yêu cầu cho một gói U1 dán nhãn, nhưng có đã được in rõ ràng hơn trong quá khứ .

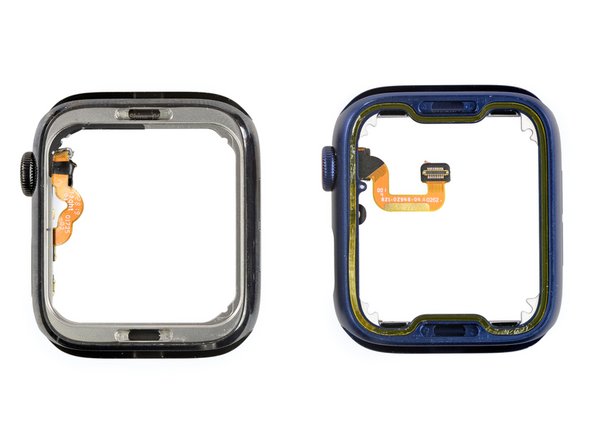

• Sans-brains, chúng ta có thể thấy khung Series 6 có một dấu chân được sửa đổi một chút với môi hẹp hơn cho miếng đệm kết dính, giờ đây được định tuyến cẩn thận xung quanh cơ chế dây đeo.
• Vỏ được sửa đổi và thiếu miếng đệm Force Touch có lẽ là nguyên nhân khiến mẫu máy năm nay mỏng hơn, với độ dày tổng thể là 10,4 mm (giảm so với 10,74 mm năm ngoái).
• Apple bằng cách nào đó đã đóng gói nhiều pin hơn và nhiều Taptic Engine hơn vào một thiết kế (hầu như không) nhỏ hơn. Ấn tượng!

Bước 7:

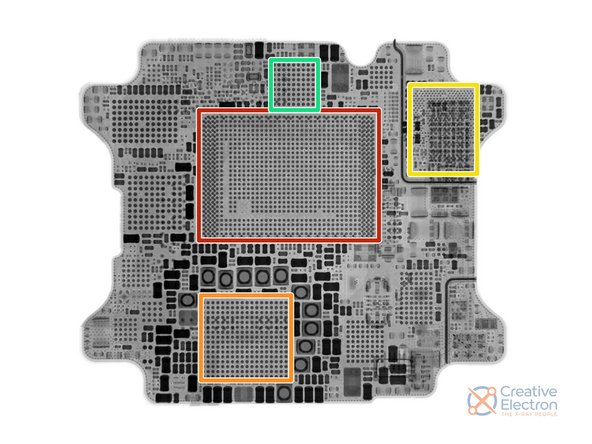

• Chúng tôi làm gián đoạn chương trình này để mang đến cho bạn một số suy đoán về tia X:
• Màu đỏ: Bộ xử lý và bộ nhớ (SDRAM / NAND Flash) Gói trên gói
• Màu cam: IC quản lý nguồn
• Màu vàng: WiFi / Bluetooth SoC
• Màu xanh lá: Vi điều khiển

Bước 8:

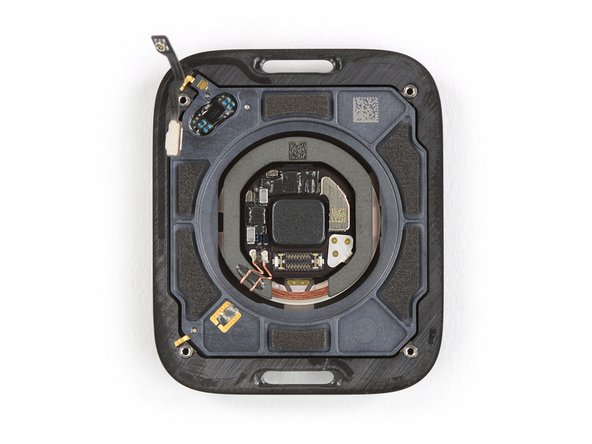

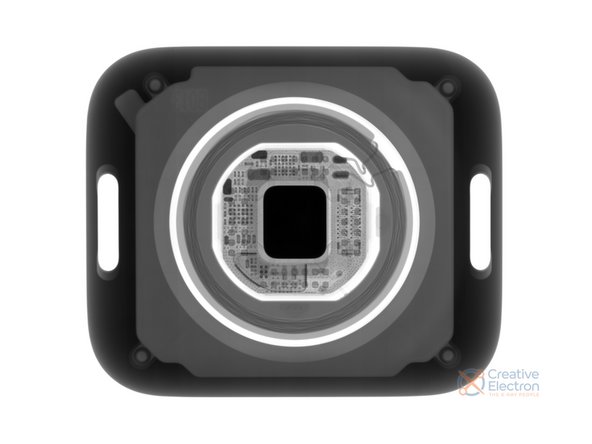

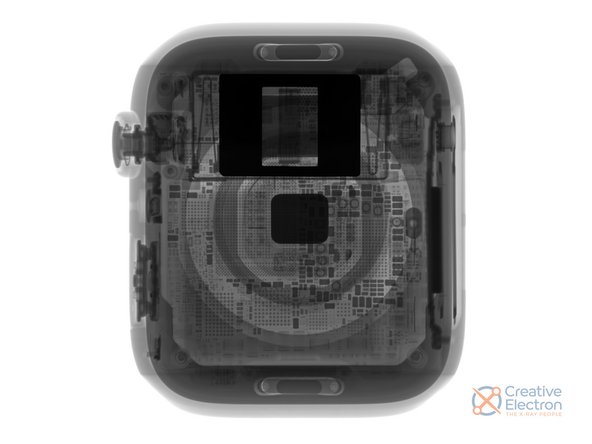

• Màn hình hợp nhất ở trên cùng, mảng cảm biến hợp nhất bên dưới — chúng tôi sẽ không tìm thấy bất cứ thứ gì ngoài những mảnh vỡ nếu chúng tôi phá vỡ nó, vì vậy hãy bật lại những tia X đó từ Creative Electron để có cái nhìn rõ hơn.
• Hình chữ nhật tối ở trung tâm là một nam châm dày đặc để định tâm bộ sạc (và cũng có thể hữu ích loại bỏ nhiệt từ gói S6). Nó được bao quanh bởi bảng điều khiển dành cho các đèn LED và cảm biến chiếu xuống, và các cuộn dây đồng xoắn cho bộ sạc cảm ứng.
• Và đây là máy đo oxy xung (được lắp ráp lại) giao tiếp với người ngoài hành tinh thắp sáng trong thời trang Giáng sinh-y!

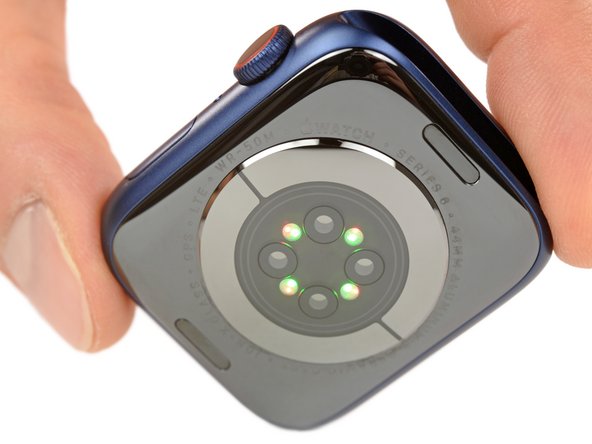

• Bằng cách chiếu ánh sáng đỏ, xanh lục và hồng ngoại vào da của bạn, sau đó cảm nhận thông qua diode quang làm thế nào nó phản xạ trở lại, đồng hồ có thể cho biết mức độ oxy trong máu của bạn ( đỏ hơn có nghĩa là nhiều oxy hơn ).
• Nồng độ oxy trong máu thấp ( giảm oxy máu ) có thể là dấu hiệu của COVID-19 hoặc các vấn đề y tế nghiêm trọng khác.
• Apple Watch không theo dõi nhiệt độ cơ thể như Oura Ring 2 . Nhưng trong khi cả hai phép đo đều mang tính chất cung cấp thông tin, thì cả hai phép đo đều không mang lại sự chắc chắn ở cấp bệnh viện .
• Xin nhắc lại, chúng tôi không phải là chuyên gia sức khỏe — vì vậy hãy đọc lên! Tìm hiểu thêm về cách theo dõi oxy trong máu hoạt động tại CNET hoặc nhiều hơn nữa tại tạp chí Y học Hô hấp .

Bước 9:

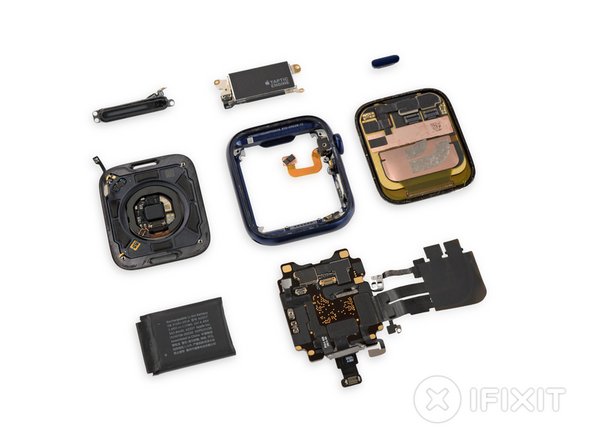

• Để tất cả các ốc vít ba điểm nhỏ ra khỏi hình ảnh cho rõ ràng, chúng tôi mãn nhãn với phiên bản mới nhất của Apple máy chẩn đoán sức khỏe di động đồng hồ.
• Về mặt sửa chữa, chúng tôi rất vui khi thấy miếng đệm Force Touch cầu kỳ đã biến mất và chỉ còn hai dây cáp mỏng manh nối với màn hình.
• Chất kết dính giống như cao su dày hơn trên màn hình và mặt sau cũng bảo vệ đồng hồ khỏi sự xâm nhập không mong muốn (hoặc trong trường hợp cụ thể của chúng tôi là sự xâm nhập mong muốn ).
• Mặc dù có thiết kế mỏng hơn gần như không thể nhận ra, Apple vẫn trang bị các cảm biến hoàn toàn mới bên cạnh pin dung lượng lớn hơn và Taptic Engine mạnh mẽ hơn.
• Họ chỉ tiếp tục đánh bóng thứ này để có độ bóng ngày càng cao và gần như lén lút bao nhiêu phần trăm của nó mà họ không nói cho bạn biết, giữ tất cả tập trung vào các tính năng sức khoẻ khác nhau.
• Xin chân thành cảm ơn Creative Electron đã một lần nữa hợp tác với chúng tôi! Chúng chịu trách nhiệm cho tất cả các tia X bẻ cong tâm trí trong giọt nước mắt này.
