Apple Watch-Hướng dẫn tháo lắp

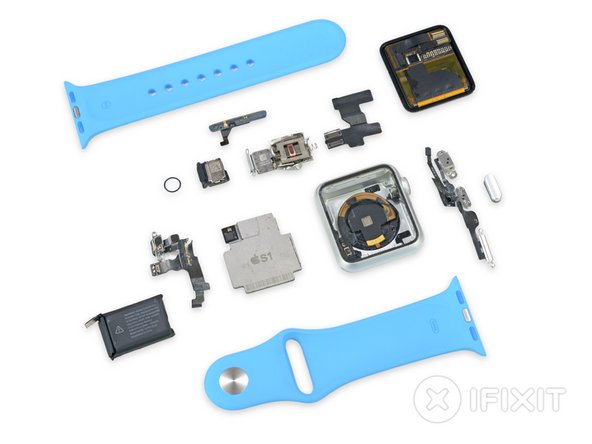

Bước 1: Apple Watch Teardown

• Thưa quý vị, Apple Watch đã đến. Nhưng trước khi chúng ta đi sâu vào các chi tiết bằng đồng, đây là tổng quan nhanh về các thông số kỹ thuật:
• Màu đỏ: Màn hình AMOLED Retina cảm ứng, linh hoạt, nhạy cảm với áp suất
• Một mô hình có kích thước 38 mm (theo chiều dọc) với 272 x 340 pixel (290 ppi), mô hình còn lại có kích thước 42 mm (theo chiều dọc) với 312 x 390 pixel (302 ppi)
• Màu cam: Apple S1 SiP được thiết kế tùy chỉnh (Hệ thống trong gói)
• Màu vàng: Bộ nhớ tích hợp 8 GB
• Màu xanh lá: NFC + Wi-Fi 802.11b / g / n + Bluetooth 4.0
• Màu xanh dương: Gia tốc kế + con quay hồi chuyển + máy đo nhịp tim + micrô + loa
• Màu tím: Xem hệ điều hành

Bước 2:

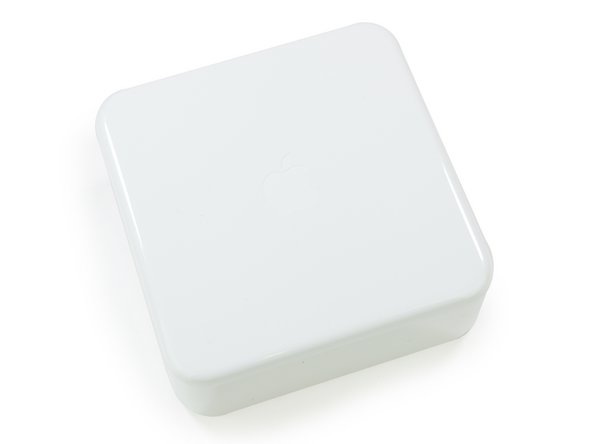

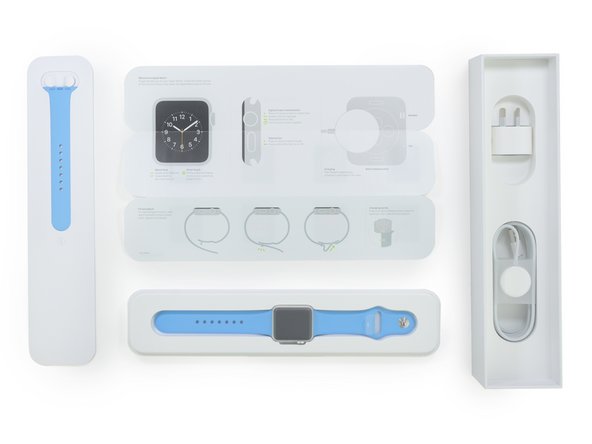

• Vậy là kết thúc sự chờ đợi . Apple Watch đã đến và hành động đầu tiên của chúng tôi là mở hộp nó.
• Trong khi chúng tôi hy vọng sẽ tìm thấy một tấm vé vàng bên trong, chúng tôi sẽ giải quyết cho điều tốt nhất tiếp theo: Apple Watch Sport, hoàn chỉnh với Dây đeo thể thao, đế sạc và bộ chuyển đổi nguồn.
• Xin gửi lời cảm ơn sâu sắc tới MacFixit Australia , những người đã cho chúng tôi sử dụng công cụ khai thác của họ ở Melbourne cho sự nghiệp dư dả này. Họ cung cấp các bản nâng cấp / phụ kiện cho Mac và iPhone, đồng thời mang theo bộ công cụ iFixit của chúng tôi.

Bước 3:

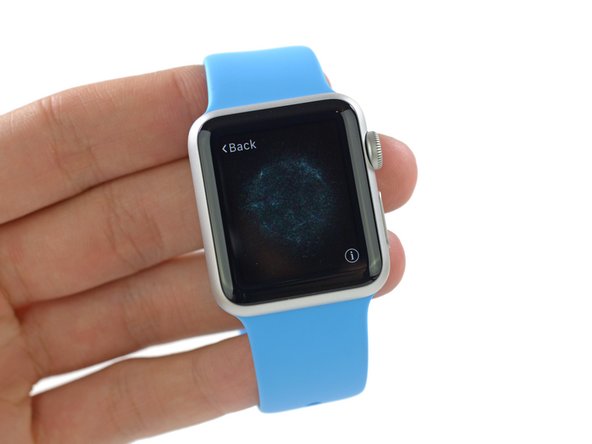

• Tất cả chúng tôi đã sẵn sàng để tháo rời Apple Watch cho đến khi chúng tôi bị phân tâm bởi một hình ảnh đồ họa lạ mắt. Oooh , màu sắc đẹp.

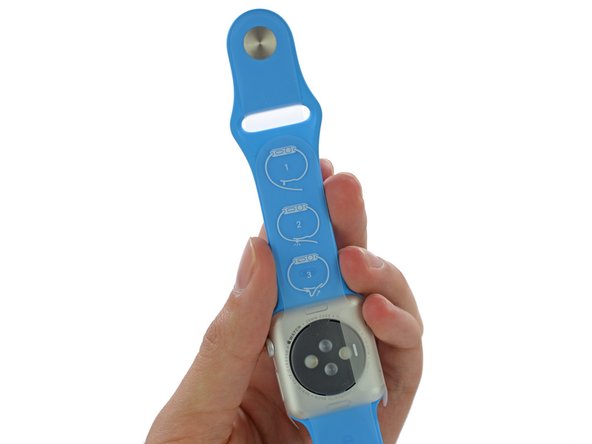

• Bạn không chắc chắn làm thế nào để buộc dây Sport Band ưa thích đó? Đừng sợ — Apple đã bao gồm hướng dẫn ngay ở mặt sau của dây đeo!

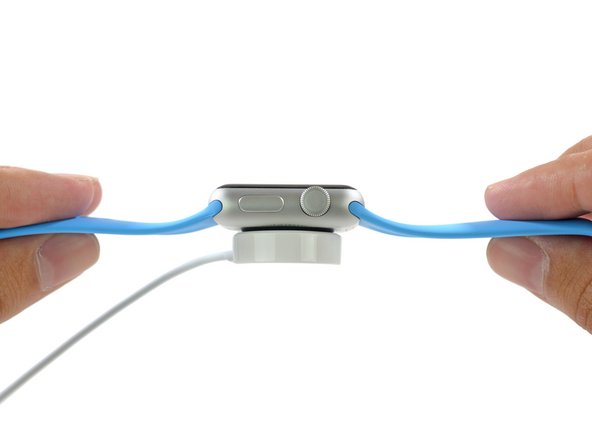

• Không cần cáp sạc phiền phức — Apple Watch có công nghệ sạc cảm ứng MagSafe, cho phép nó gắn từ tính vào bộ sạc. Apple cũng quảng cáo rằng đó là một hệ thống “… hoàn toàn kín, không có các liên hệ bị lộ.”

Bước 4:

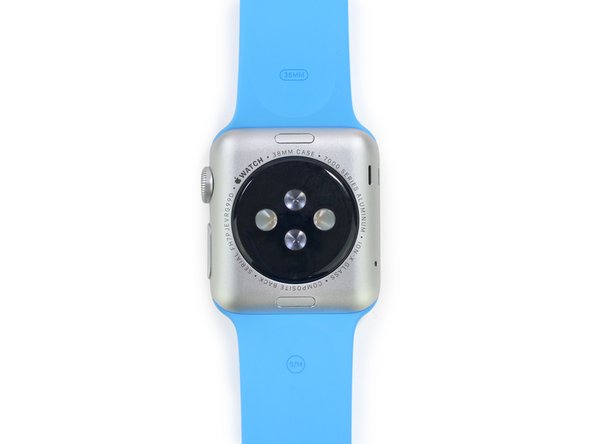

• Chúng tôi hướng sự chú ý đến mặt sau của vỏ máy, nơi chúng tôi tìm thấy một lớp vỏ tổng hợp với các thấu kính polyme quang học, được phủ cứng bảo vệ một bộ đèn LED và điốt quang.
• Cảm biến nhịp tim được thiết kế đặc biệt sử dụng kết hợp cảm biến hồng ngoại và ánh sáng nhìn thấy để đo nhịp tim của bạn.
• Không giống như Apple Watch Sport, vỏ sau của Apple Watch và Apple Watch Edition có lớp vỏ gốm Zirconia với thấu kính sapphire.
• Đối diện với Digital Crown, chúng ta tìm thấy cổng micrô và loa.

Bước 5:

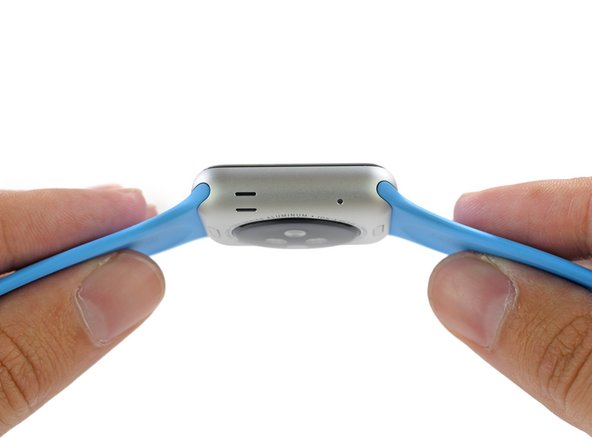

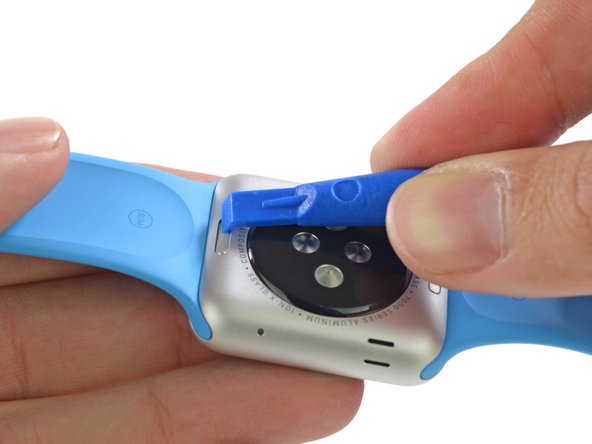

• Trước khi đặt nó vào khối chặt , chúng tôi sẽ thử một thứ không phá hủy: loại bỏ dải.

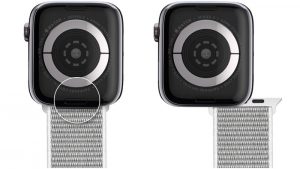

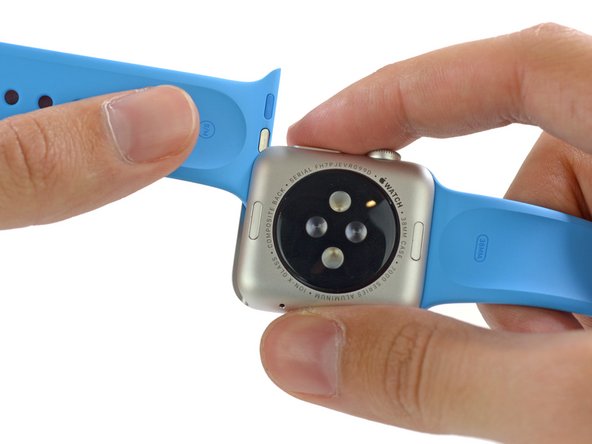

• Nhấn nút này trên vỏ sau sẽ giải phóng một chốt kim loại có lò xo trong dây đeo, cho phép nó trượt ngay ra ngoài.
• Nếu bạn đang mong muốn hoán đổi các ban nhạc, thì về mặt vật lý, chẳng có gì nhiều. Tuy nhiên, Apple muốn bạn chỉ sử dụng các dây đeo từ cùng một bộ sưu tập . Vui lòng không có Vòng tay Liên kết trên Đồng hồ Thể thao của bạn.
• Dây đeo thể thao hoàn toàn bằng nhựa – hay chính xác hơn là chất đàn hồi – không có chốt dây đeo đồng hồ bằng kim loại.

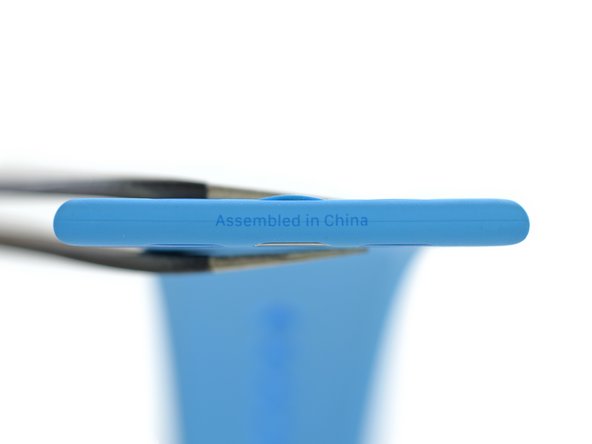

• Được lắp ráp tại Trung Quốc!

Bước 6:

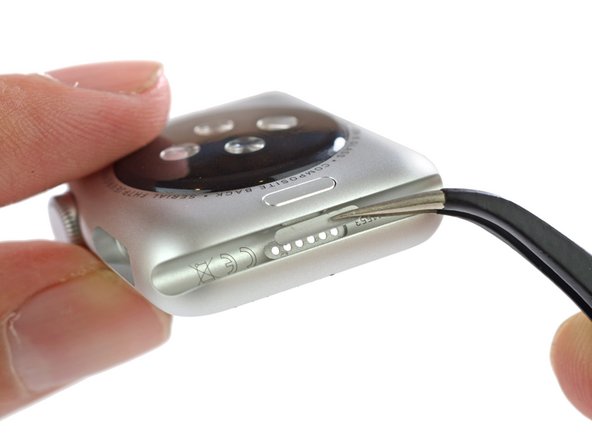

• Ẩn bên trong khe Sport Band, chúng tôi phát hiện ra một lớp vỏ bí ẩn — một loại cửa.
• Cửa để làm gì? Nó dẫn đến đâu? Chúng tôi có thể không bao giờ biết … nhưng có vẻ như cổng chẩn đoán được báo cáo .

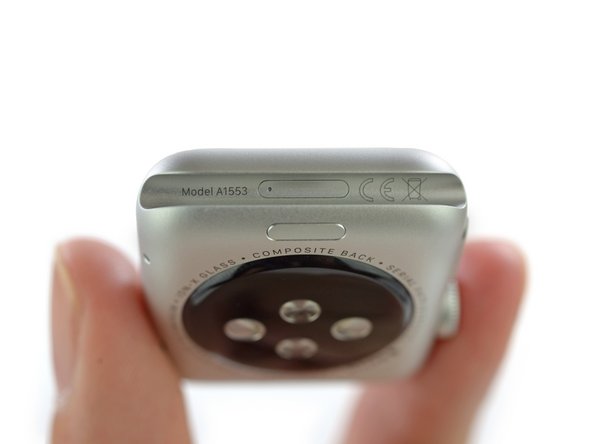

• Nhìn kỹ hơn vào mặt bên của Apple Watch, chúng tôi tìm thấy số model: A1553.
• Apple Watch có hai số model khác nhau : A1553 cho vỏ 38 mm và A1554 cho vỏ 42 mm.

Bước 7:

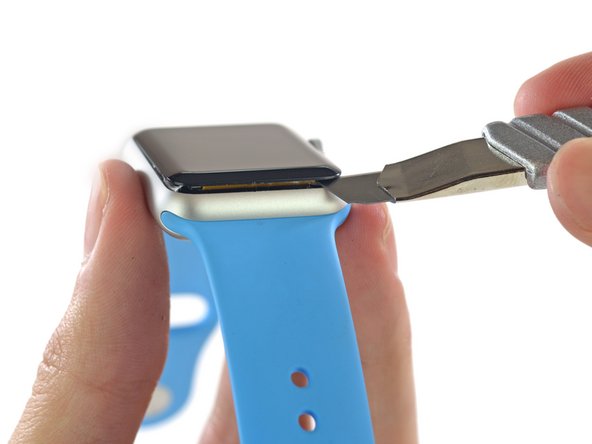

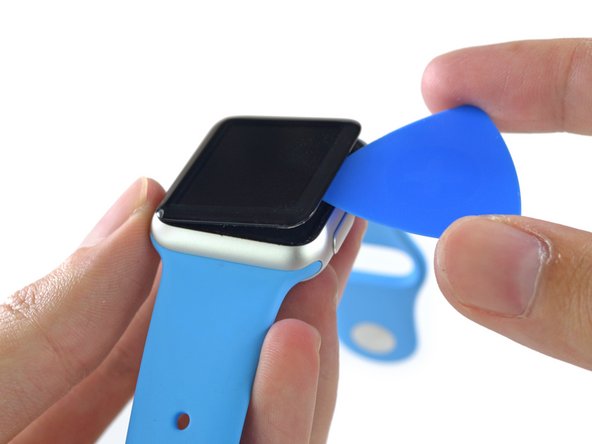

• Không lo lắng vì thiếu các ốc vít bên ngoài, chúng tôi lắp lại Sport Band để có thêm đòn bẩy và sử dụng iOpener để thỏa thuận theo cách của chúng tôi vào bụng của con quái vật này.

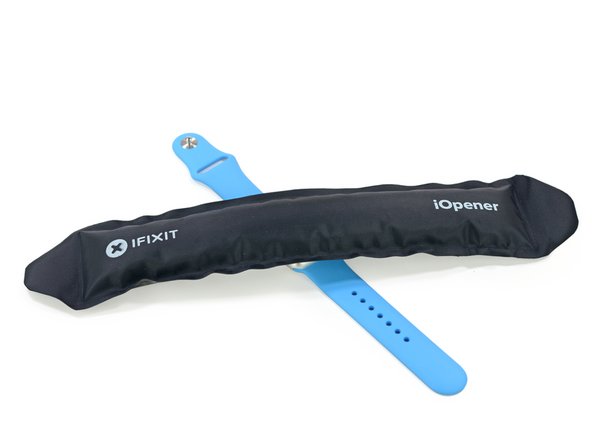

• Bỏ qua các công cụ mở truyền thống của chúng tôi, chúng tôi cung cấp cho màn hình này tất cả lực mà Tech Knife của chúng tôi có thể tập hợp.
• Chúng tôi chuyển đến với lựa chọn mở đầu của chúng tôi để kết thúc mọi thứ. Hãy hy vọng điều này không trở nên lộn xộn như bản phát hành hàng đầu khác của Apple .

Bước 8:

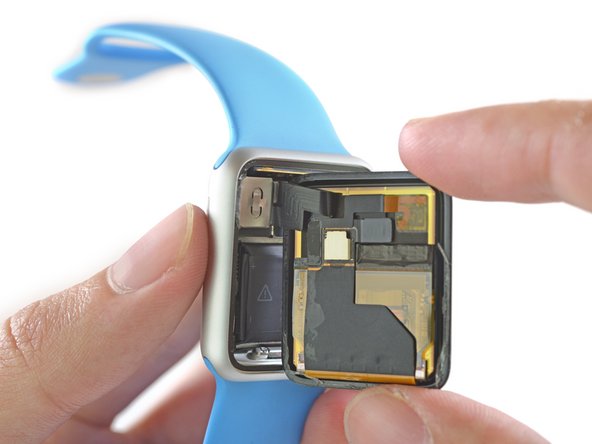

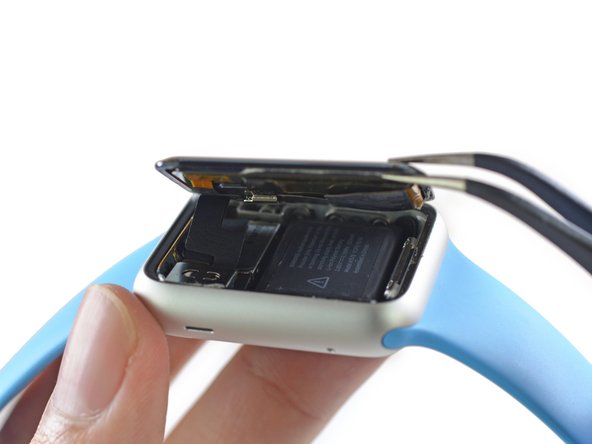

• Chúng tôi rón rén nhấc màn hình lên, mong đợi một đoạn dây cáp – cụ thể là dây cáp màn hình và bộ số hóa.

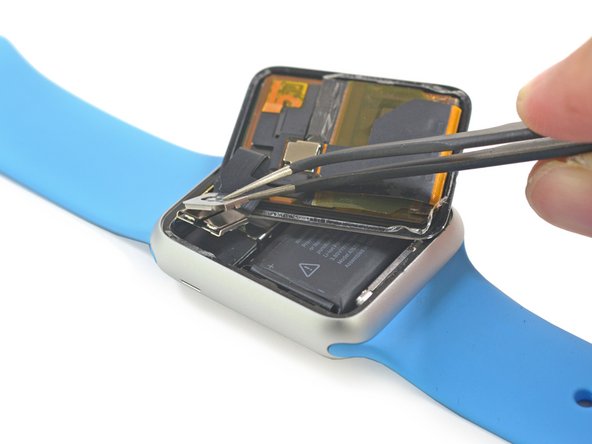

• Việc ngắt kết nối màn hình không dễ dàng vì các dây cáp màn hình bị mắc kẹt dưới một giá đỡ có lò xo (không giống như vỏ cáp Touch ID của iPhone 5s).
• Các kỹ sư của chúng tôi đang theo dõi những mánh khóe như vậy … nhưng ai theo dõi những người canh gác ?

Bước 9:

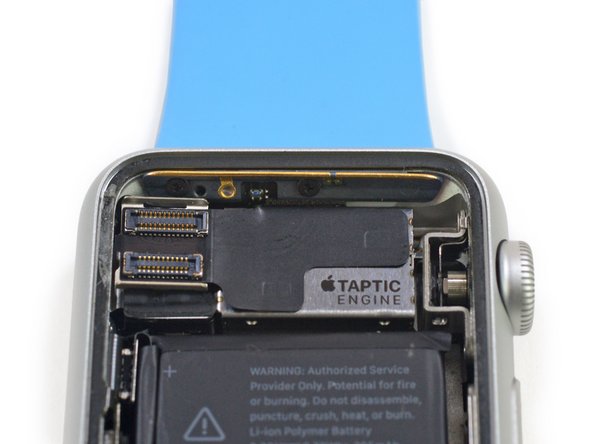

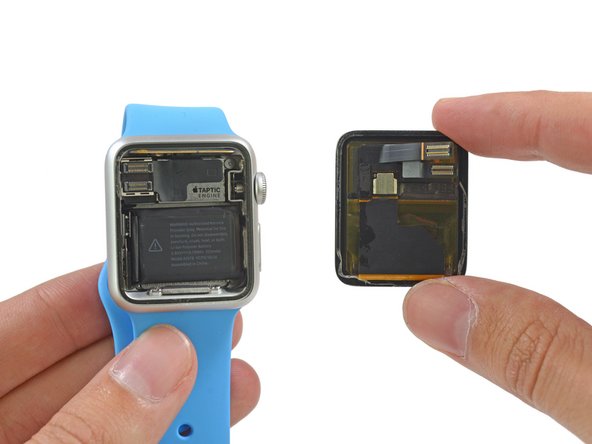

• Houston, chúng ta phải chia tay . Với bảng điều khiển hiển thị bị loại bỏ, chúng tôi nhanh chóng theo dõi hai tính năng được quảng cáo cao của Apple Watch: Taptic Engine và Digital Crown.
• Có vẻ như ngay cả chiếc Watch Sport tầm thường cũng được dát một chút vàng lấp lánh. Chúng tôi hy vọng rằng đây là một số loại ăng-ten, có tính năng xử lý vàng quen thuộc của Apple .

Bước 10:

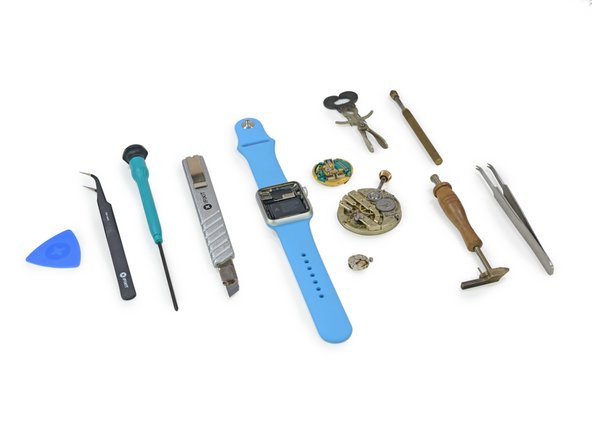

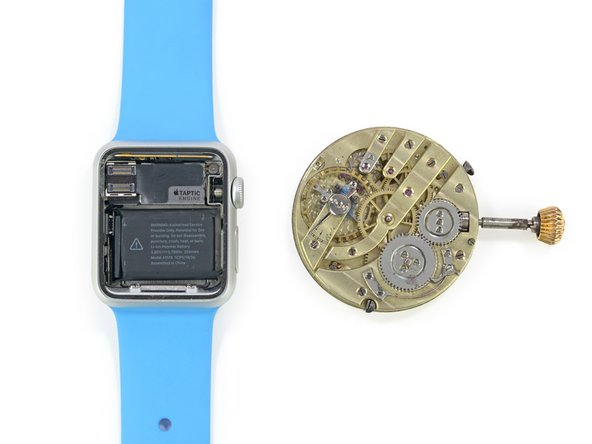

• Với bức ảnh đầu tiên này, chúng tôi dành một chút thời gian để so sánh bên trong của Apple Watch với của một chiếc đồng hồ cơ cổ điển lâu đời như chính thời gian.
• Ở bên phải, một cơ chế đồng hồ bỏ túi, khoảng năm 1890. (Năm 125 tuổi, nó không giống ngày nào hơn 39 tuổi.) Bên trái, một chiếc đồng hồ thông minh từ năm 2015.
• Cái nào trong số này sẽ tồn tại lâu hơn cái kia?
• Mặc dù chúng ta vẫn đang làm việc với một chiếc đồng hồ, nhưng bức ảnh thứ hai này cho thấy rõ rằng các công cụ cần thiết để sửa chữa thường xuyên đã thay đổi rất nhiều theo thời gian.
• Bạn đã quen thuộc với những người bạn của chúng tôi ở bên trái: mở gắp, nhíp, lái xe và dao công nghệ.
• Bên phải, dụng cụ có đôi tai chuột Mickey không gì khác chính là dụng cụ nâng pallet. Ở bên phải của nó, chúng tôi đã có một hình ảnh ghim. Bên dưới đó, một công cụ đóng viên ngọc lăn …
• … và bên phải, nhíp ! Một số điều thực sự không thay đổi. (Mặc dù người thợ đồng hồ thường trú của chúng tôi thông báo với chúng tôi rằng nó có lẽ được gọi chính xác hơn là “người giữ vít của kẻ lười biếng”.)

Bước 11:

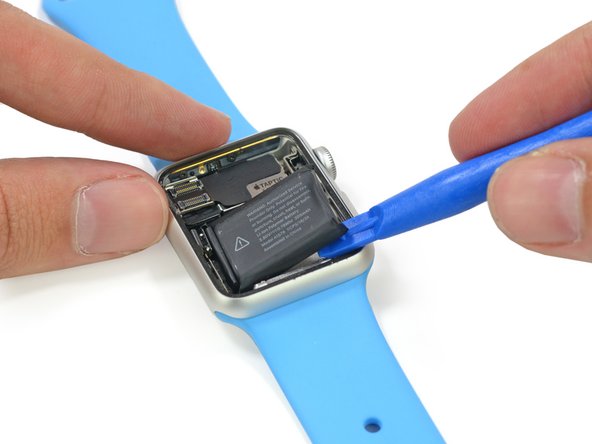

• Chỉ cần một cái kéo nhẹ dụng cụ mở bằng nhựa là có thể đẩy được chất kết dính nhẹ bảo vệ pin.

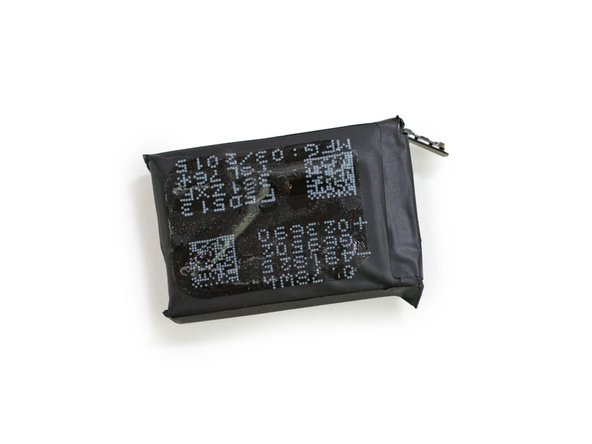

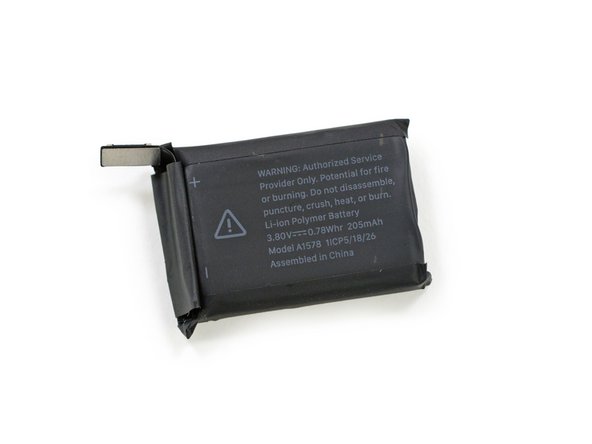

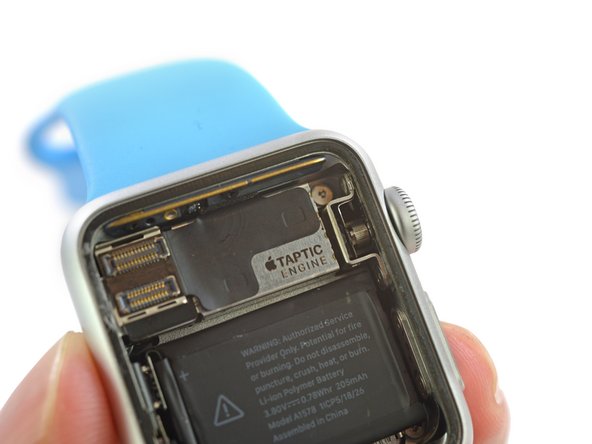

• Pin lithium-ion 3,8 V, 0,78 Wh nhỏ bé này là sức mạnh đằng sau Apple Watch 38 mm. Không có bánh răng nào ở đây! Apple tuyên bố pin 205 mAh sẽ cung cấp thời gian sử dụng lên đến 18 giờ (tương đương với 6,5 giờ phát lại âm thanh, 3 giờ đàm thoại hoặc 72 giờ ở chế độ Dự trữ năng lượng).
• Theo Apple, “các tuyên bố về hiệu suất pin dựa trên kết quả thử nghiệm từ Apple Watch 38 mm. Apple Watch 42 mm thường có thời lượng pin lâu hơn.”
• Pin 205 mAh có vẻ rất nhỏ so với pin 300 mAh được tìm thấy trong Moto 360 và Samsung Gear Live . Hy vọng rằng hệ điều hành Watch của Apple sẽ giúp pin lâu bền và tránh được những vấn đề ban đầu gây ra cho Moto 360.

Bước 12:

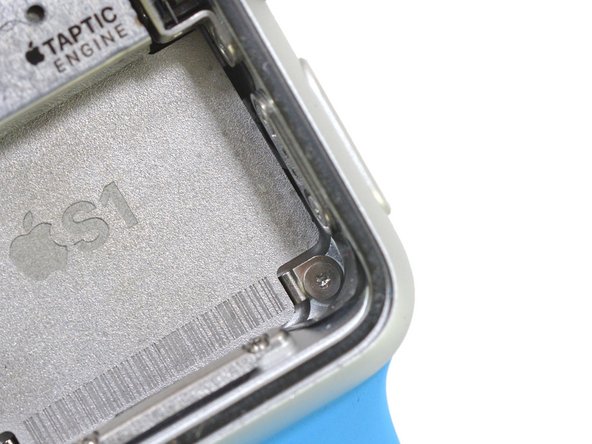

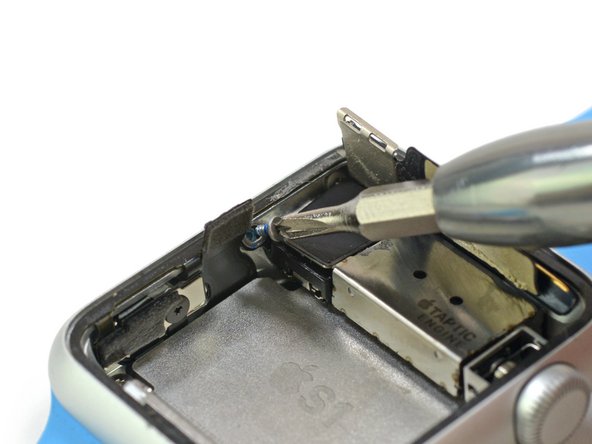

• Khi chúng tôi làm việc với S1 SiP, chúng tôi bắt gặp những con vít ba điểm nhỏ nhất mà chúng tôi từng thấy.
• Không, chúng tôi không nghĩ rằng Apple đã nghĩ đến khả năng sửa chữa khi họ thiết kế cô ấy, Fixers.

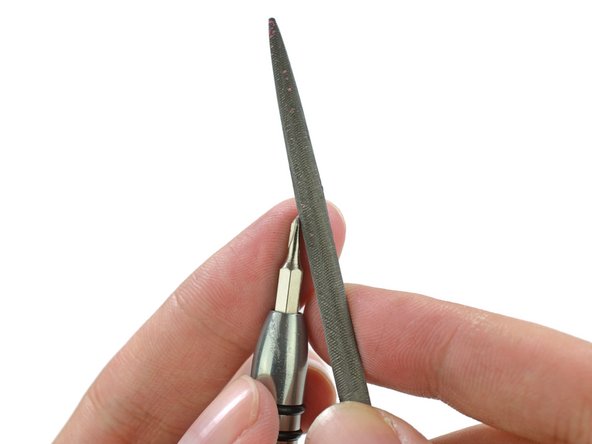

• Thật hiếm khi chúng ta không có công cụ phù hợp cho công việc, nhưng ngay cả những gì tuổi teen nhất của chúng ta cũng không đủ để hít thở. Chúng tôi chưa bao giờ bị cản trở trước đây — vì vậy đã đến lúc cần một số sửa đổi .
• Mở khóa thành tựu.

Bước 13:

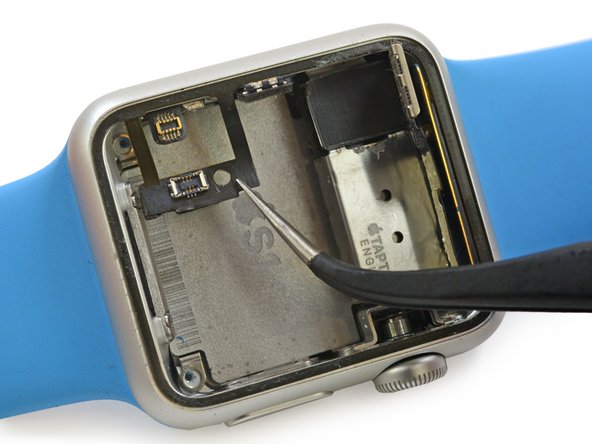

• Do không gian bên trong Apple Watch có giới hạn , chúng tôi nhận thấy cáp ruy-băng micrô được bố trí một cách sáng tạo giữa lớp bên trong và bên ngoài của vỏ.

Bước 14:

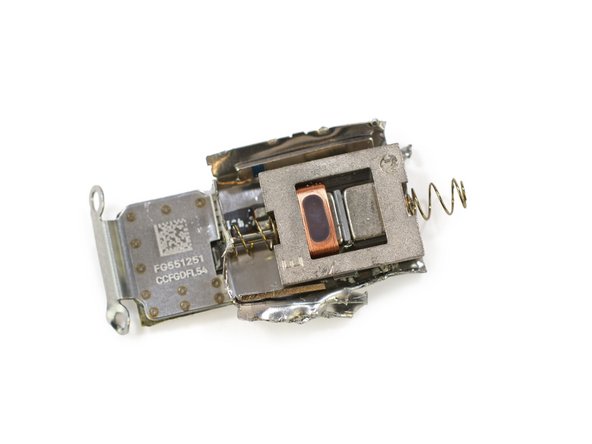

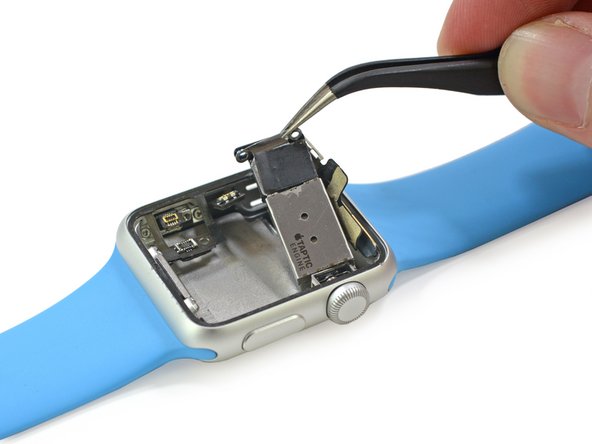

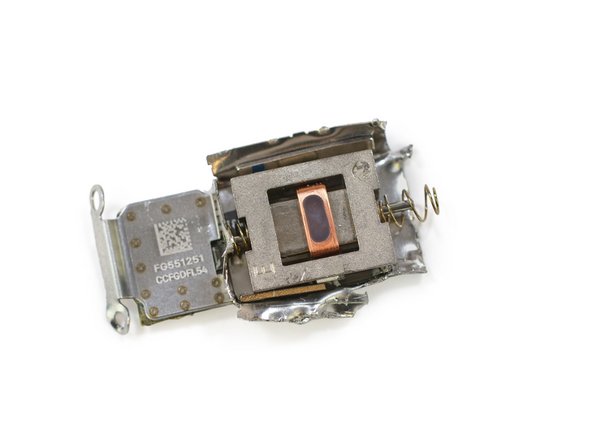

• Đã đến lúc tháo Taptic Engine, được gắn ở hông với loa.
• Taptic Engine là công cụ truyền động tuyến tính của Apple . Nó tạo ra chuyển động theo đường thẳng (trái ngược với chuyển động tròn của động cơ điện), do đó cung cấp phản hồi xúc giác .
• Có nghĩa là Taptic Engine được gắn vào loa. Khi kết hợp với các tín hiệu âm thanh tinh tế từ trình điều khiển loa được thiết kế đặc biệt, Taptic Engine được thiết kế để tạo ra chuyển động độc đáo.

Bước 15:

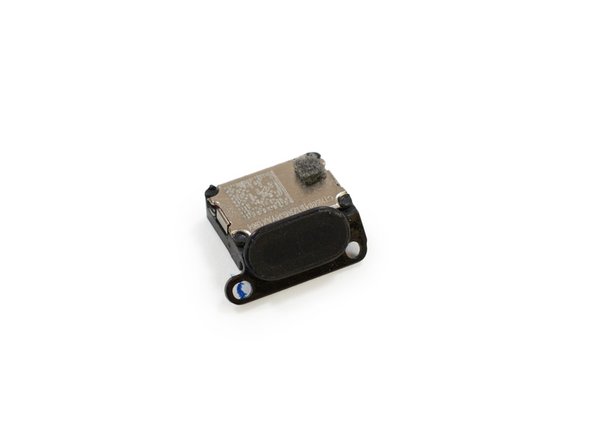

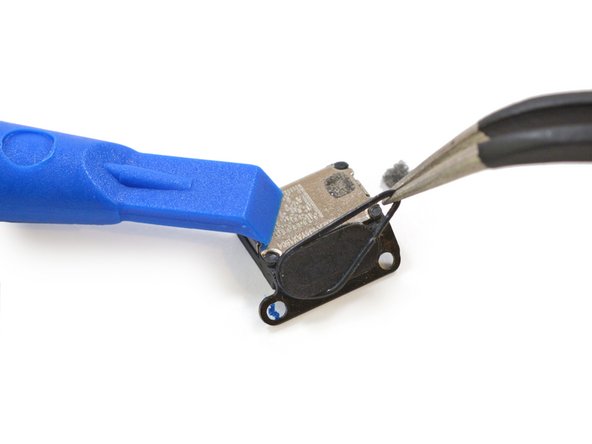

• Loa được trang bị vòng đệm chữ O để chống nước. Giống như mọi thứ khác trong thiết bị này, nó rất nhỏ .
• Apple đã chào hàng xếp hạng khả năng chống nước IPX7 của Đồng hồ . Những miếng đệm này có ích, nhưng sự thay đổi nhiệt độ nhanh chóng sẽ khiến bất kỳ kim loại nào co lại hoặc giãn nở và có thể ảnh hưởng đến tính toàn vẹn của những miếng đệm này.
• Đối với những người đam mê thông số kỹ thuật ngoài kia, IPX7 có nghĩa là Apple Watch có thể chịu được tối đa 30 phút ngâm dưới nước tối đa 1 mét.
• Apple không khuyên bạn nên kiểm tra các giới hạn đó, đồng thời tuyên bố rằng bạn có thể “… đeo và sử dụng Apple Watch trong khi tập thể dục, dưới trời mưa và khi rửa tay, nhưng việc ngâm Apple Watch là không nên.”

Bước 16:

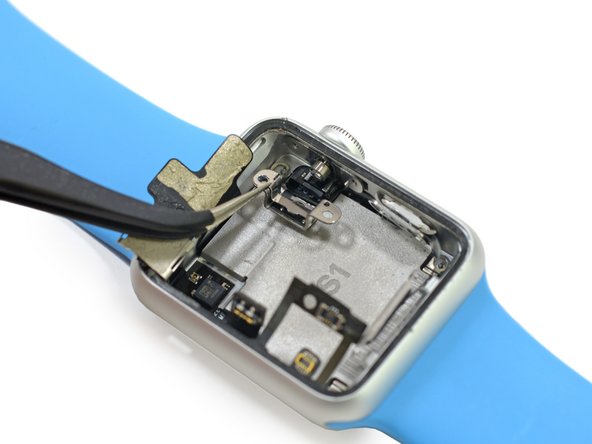

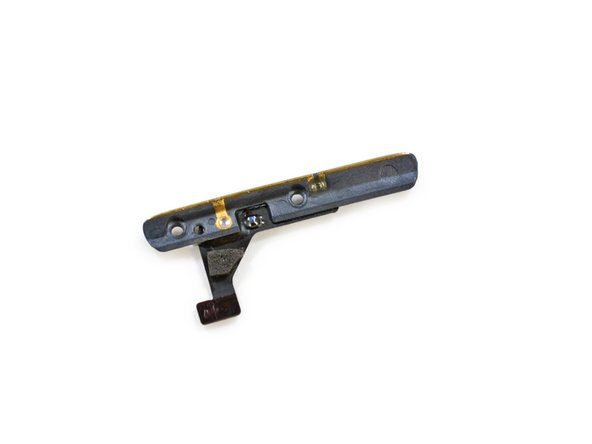

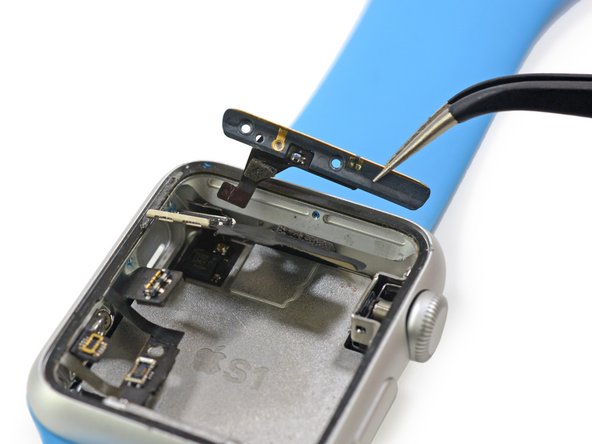

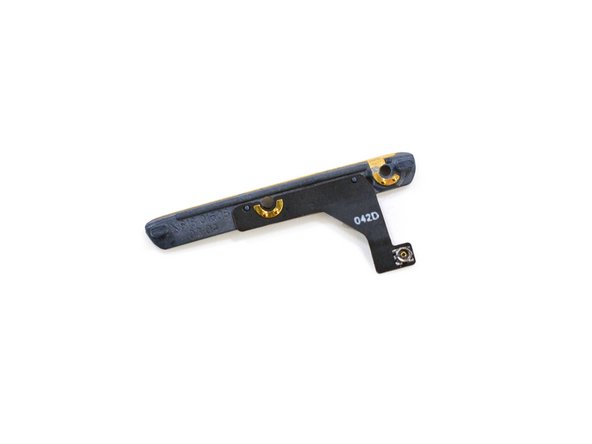

• Chúng tôi cẩn thận tháo cụm ăng-ten, được giấu kín đáo vào các hốc của vỏ máy.
• Chúng tôi cá rằng anh chàng này sẽ xử lý các khả năng Wi-Fi và Bluetooth của Apple Watch. Các bằng sáng chế gần đây của Apple cho thấy một phần của cụm ăng-ten có thể được tích hợp vào vỏ máy .

Bước 17:

• Cái này là cái gì? Một chiếc điện thoại cho kiến ? Cũng giống như một phiên bản thu nhỏ của iPhone, chúng tôi tìm thấy một nút cáp với một nút cơ học.
• Nút nhỏ thậm chí còn đi kèm với một nắp nút nhỏ và miếng đệm.

Bước 18:

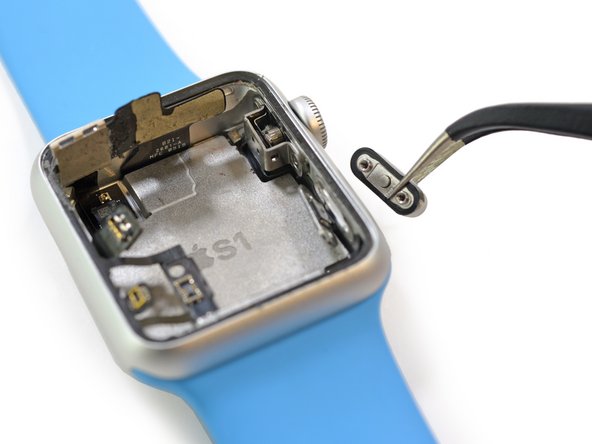

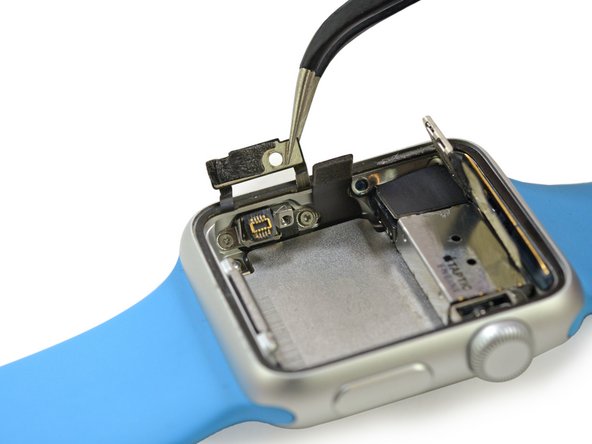

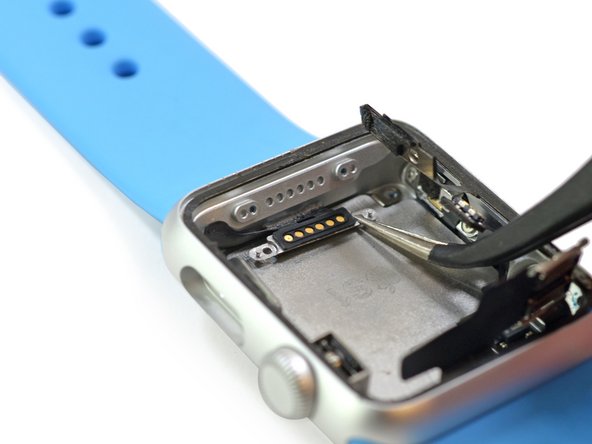

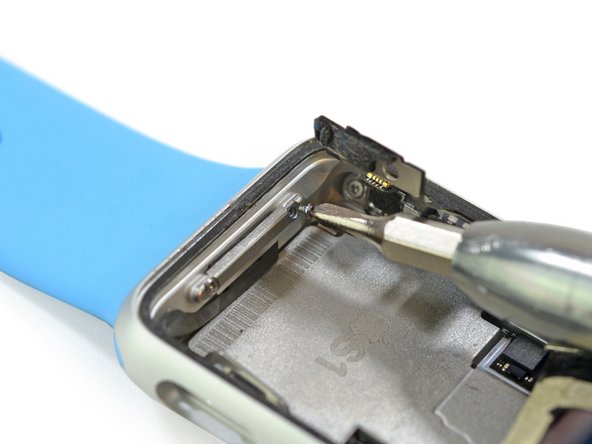

• Chúng tôi nhanh chóng điều động hai vít ba điểm rất nhỏ giữ một bảng điều khiển nhỏ vào hộp đồng hồ.
• Đằng sau bảng điều khiển nhỏ, chúng tôi tìm thấy một tập hợp các địa chỉ liên lạc phù hợp hoàn hảo với vị trí của cổng chẩn đoán ẩn.
• Không muốn liên lạc , chúng tôi nhanh chóng cử người kết nối nhỏ này.
• Vẫn không thể tháo cửa cổng chẩn đoán, chúng tôi sử dụng cách đẩy nó tự do qua các lỗ nhỏ bên trong vỏ máy.
• Phải có một cách để vào cửa dễ dàng hơn là tháo rời toàn bộ đồng hồ — nhưng chúng tôi không nắm giữ bí mật của Apple.

Bước 19:

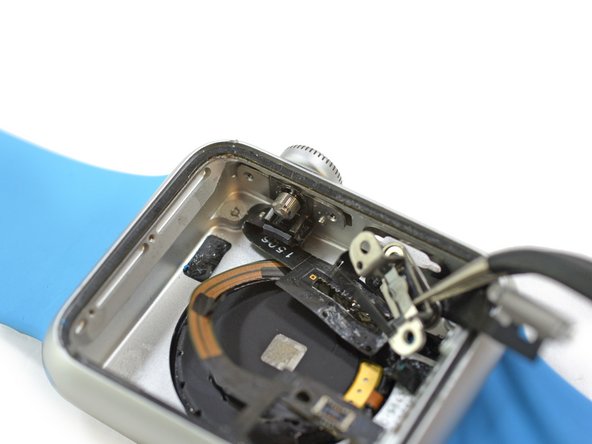

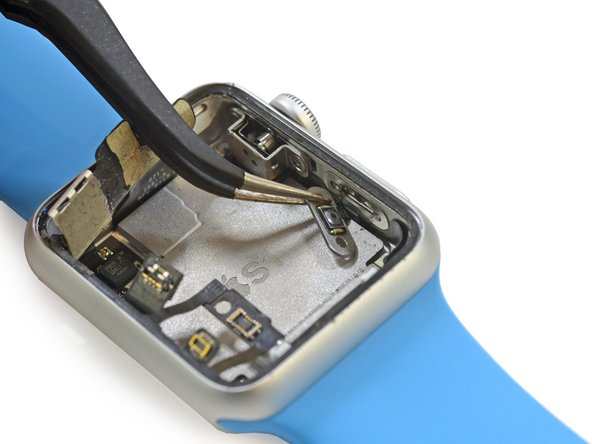

• Chúng tôi loại bỏ giá đỡ Digital Crown, chướng ngại vật cuối cùng ngăn chúng tôi khỏi S1 SiP.
• Gợi ý về sự trỗi dậy sử thi của tảng đá nguyên khối .

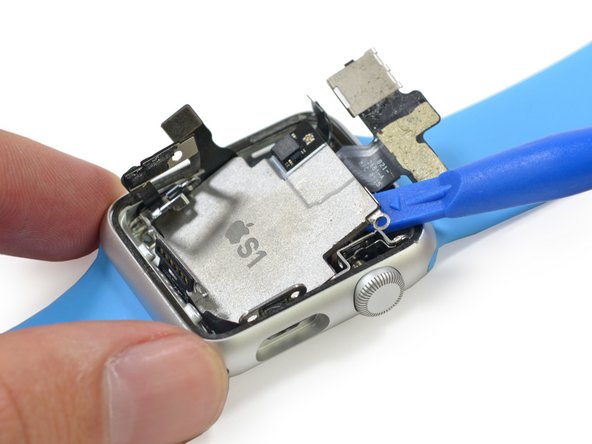

• Chúng ta có thể cảm nhận được sức mạnh khi chúng ta từ từ bóc tương lai của nhân loại S1 ra khỏi trường hợp.

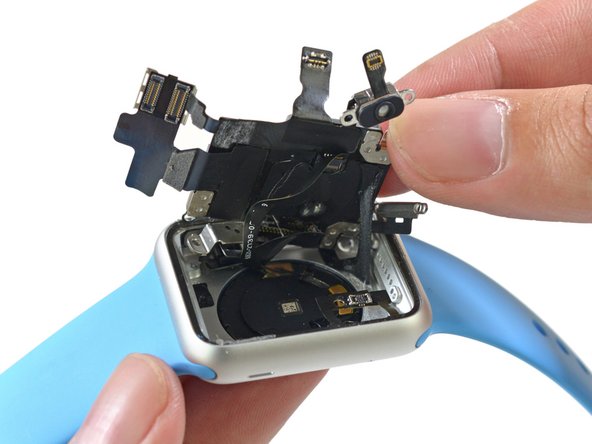

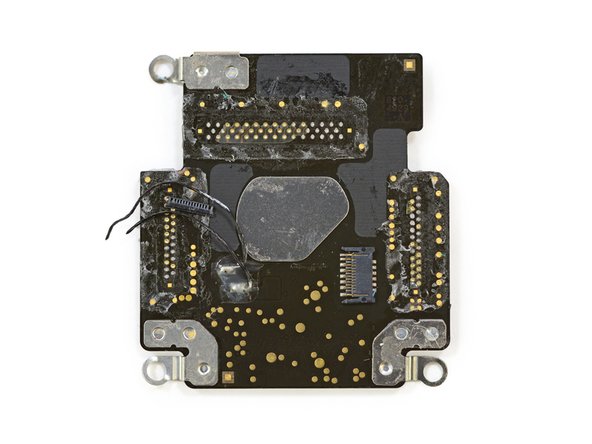

• Mặt sau của S1 không đẹp bằng mặt trước — với cáp ruy-băng chạy tới mọi thiết bị ngoại vi và các miếng keo dính bám chặt vào vị trí, con chip để lại một mớ hỗn độn khó chịu khi nó hoạt động.

Bước 20:

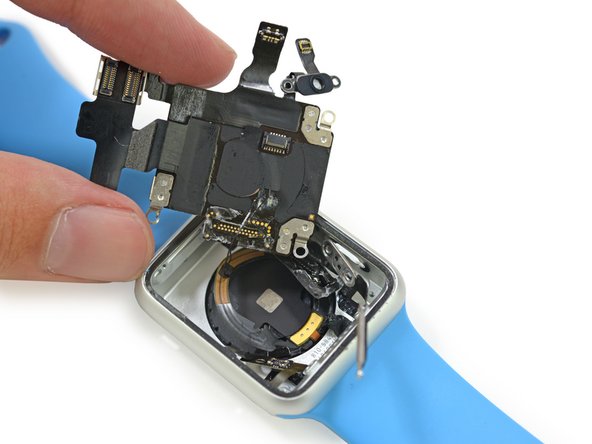

• Kéo mớ hỗn độn này ra là một thủ tục phá hoại, nhưng sau khi tách một số đầu nối được hàn ra, chúng tôi có cái nhìn thực tế đầu tiên về S1.
• Bất chấp những tin đồn (và cả những hy vọng) về một sản phẩm có thể nâng cấp, khó khăn khi chỉ tháo S1 đã làm dấy lên nghi ngờ nghiêm trọng về ý tưởng chỉ đơn giản là hoán đổi các bộ phận bên trong.

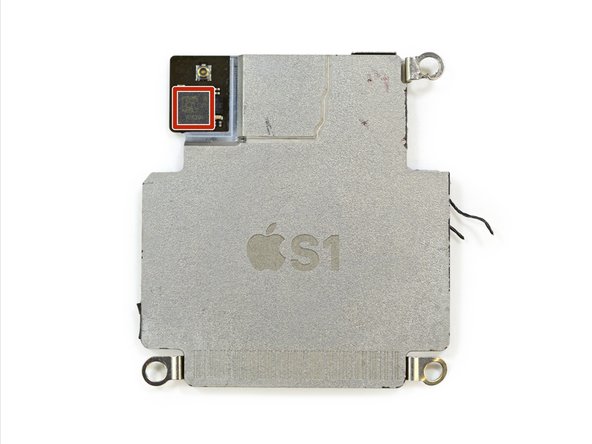

• Thật không may, cái nhìn đầu tiên của chúng tôi đã bị che khuất — chiếc nắp bạc được trang trí bằng S1 không phải là một chiếc nắp nào cả. Đó là một khối rắn bằng nhựa dẻo, ẩn chứa những kho báu sâu bên trong.
• Màu đỏ: Cập nhật : Chipworks đã xác định vi mạch nhỏ này là con quay hồi chuyển + gia tốc kế STMicroelectronics C451.

Bước 21:

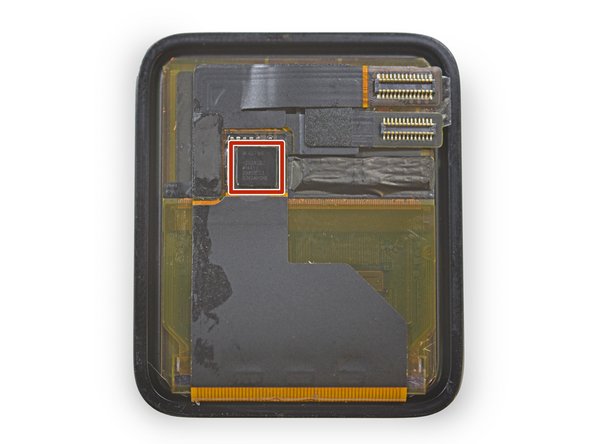

• Sau khi tháo S1, chúng tôi quay trở lại tương lai và bảng điều khiển màn hình, để tìm một con chip đơn độc:
• Màu đỏ: Thiết bị tương tự Bộ điều khiển màn hình cảm ứng dựa trên ARM Cortex M3 AD7166
• Các nhà phân tích đã dự đoán rằng LG sẽ là nhà cung cấp màn hình Retina của Apple Watch và dự đoán tốt nhất của chúng tôi là Watch sử dụng màn hình AMOLED bằng nhựa do LG sản xuất.

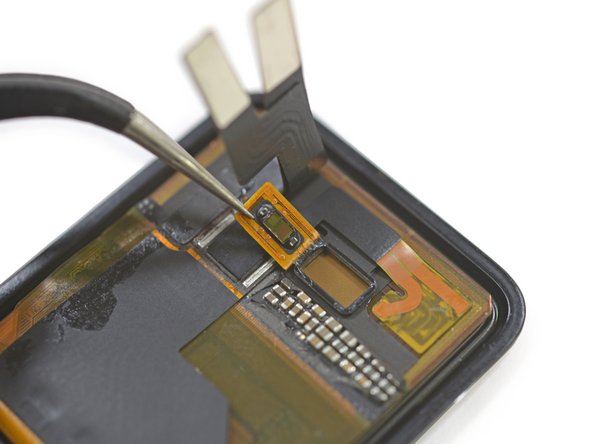

• Với một số tweet cẩn thận, chúng tôi kéo lên thứ có vẻ là cảm biến ánh sáng xung quanh.
• Chúng tôi đặt cược rằng đây là một trong những cảm biến ánh sáng xung quanh pin mặt trời mới của Apple . Điều này cho phép cảm biến nằm phía sau màn hình, trái ngược với thiết kế gắn trên bề mặt truyền thống được thấy trên hầu hết các điện thoại thông minh và máy tính bảng.

Bước 22:

• Digital Crown dường như có một hệ thống mã hóa, như Nest Thermostat , để đọc chuyển động quay của mặt số.
• Bộ mã hóa quay hoạt động bằng cách dịch vị trí góc của trục thành mã tương tự hoặc mã kỹ thuật số mà máy tính có thể hiểu được.

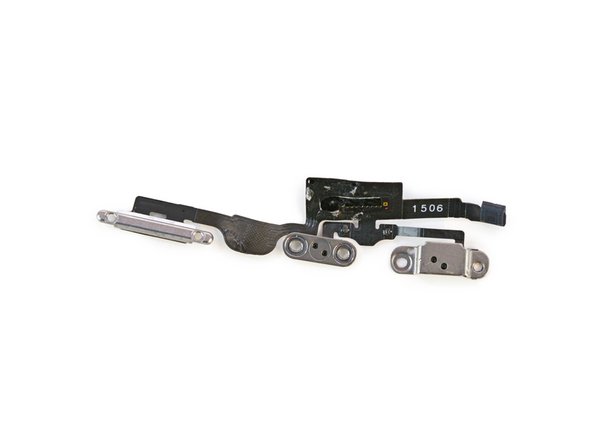

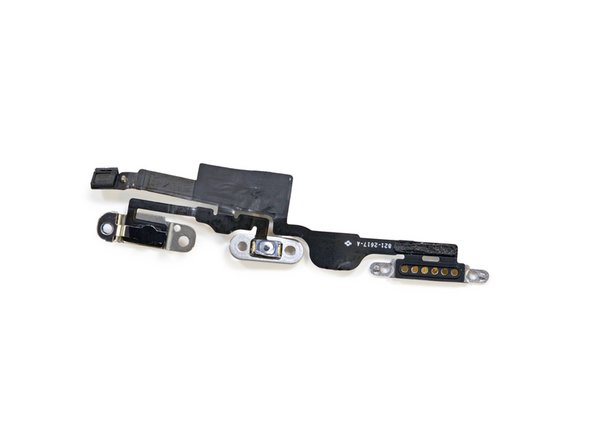

• Bộ mã hóa tách ra khỏi cáp nút, cùng với nút nhấn duy nhất và các điểm tiếp xúc cổng chẩn đoán.
• Tất cả những thiết bị ngoại vi này khiến chúng tôi tự hỏi liệu Apple có ý định cung cấp chương trình nâng cấp cho Apple Watch hay không. Việc loại bỏ các phần bên trong sẽ rất khó khăn và tốn thời gian — không phải là việc mà Genius địa phương của bạn được trang bị để xử lý, nhưng chúng tôi cho rằng Apple có thể cung cấp tùy chọn đặt hàng qua thư.

Bước 23:

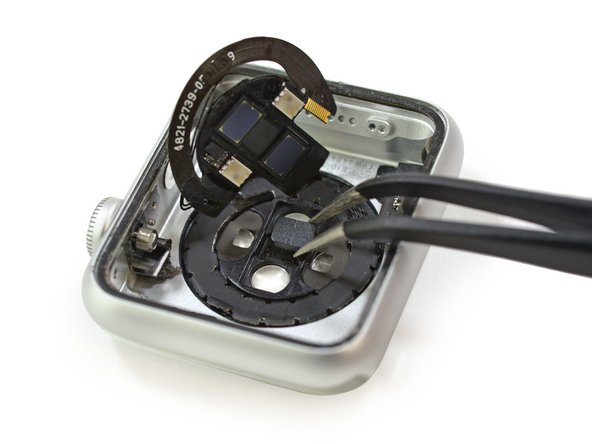

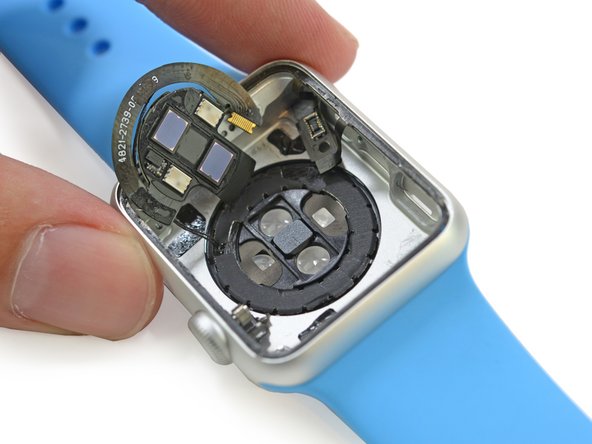

• Cạo đáy của thùngvỏ đồng hồ, chúng tôi tìm thấy hoạt động của cảm biến đập xung. Và ống kính.
• Máy đo nhịp tim của Apple thực sự là một máy đo nhịp tim — trông và hoạt động giống như một máy đo oxy theo nhịp tim , nhưng Apple không tuyên bố rằng nó có thể đo nồng độ oxy trong máu của bạn. Tại sao? Đánh bại chúng tôi .
• Dự đoán tốt nhất của chúng tôi liên quan đến các quy định của FDA .
• Ẩn mình trong trường hợp, chúng tôi cũng tìm thấy một nam châm, để giúp đặt đồng hồ trên bộ sạc cảm ứng của nó. Nhiễm điện.

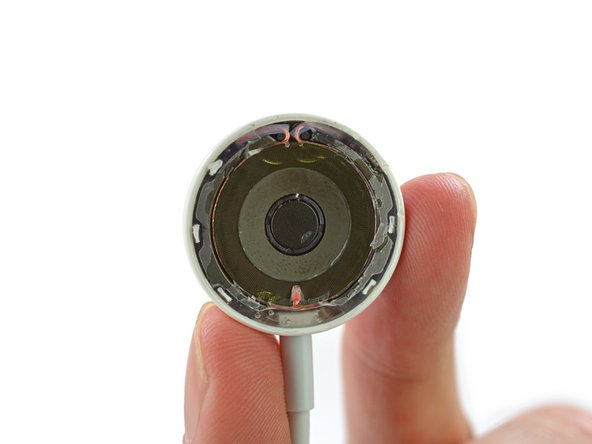

• Chúng tôi tìm thấy một cuộn dây trông quen thuộc nằm yên trong lớp vỏ composite. Chúng tôi đoán đây là cuộn dây sạc cảm ứng.
• Cập nhật : Chipworks đã xác định Op Amp chính xác của Texas Instruments OPA2376, độ ồn thấp, dòng điện tĩnh thấp là một phần của gói cảm biến.

Bước 24:

• Đừng chạm vào mặt số đó! Chúng tôi vẫn chưa hoàn thành.

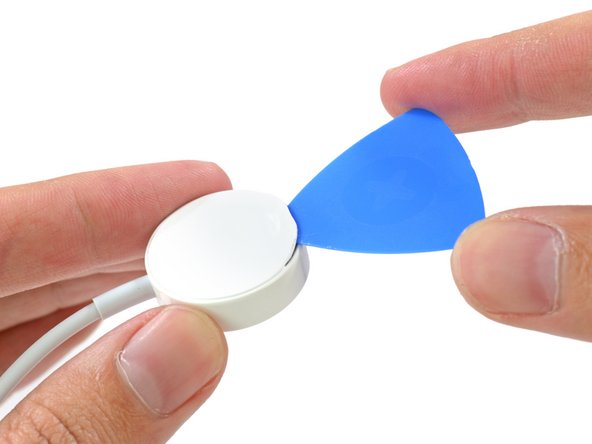

• Bộ sạc cảm ứng của Apple là một vấn đề khá lớn và chúng tôi luôn muốn mở các bộ điều hợp mới nhất của họ.
• Có tên gọi chính thức là Cáp sạc từ tính của Apple Watch , nó có đế dày 6,7 mm với đường kính 28 mm.

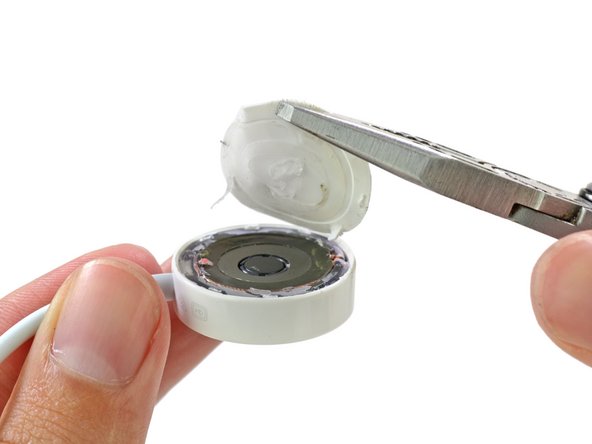

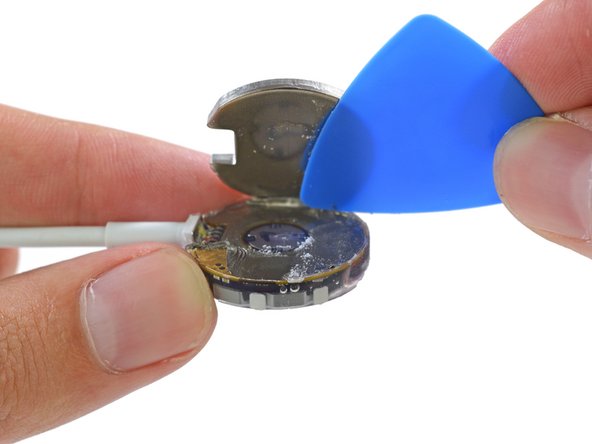

• Sau một thời gian nóng, chúng tôi cố gắng cạy, và cuối cùng xé vỏ sau của bộ sạc mag-safe-ish.
• Để tìm thấy nó đầy keo!

Bước 25:

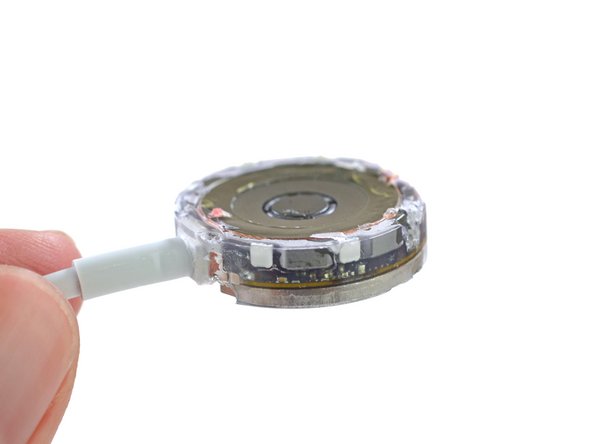

• Chúng tôi cắt bỏ phần vỏ để lấy bánh keo nhỏ (hoàn chỉnh với trung tâm từ tính).

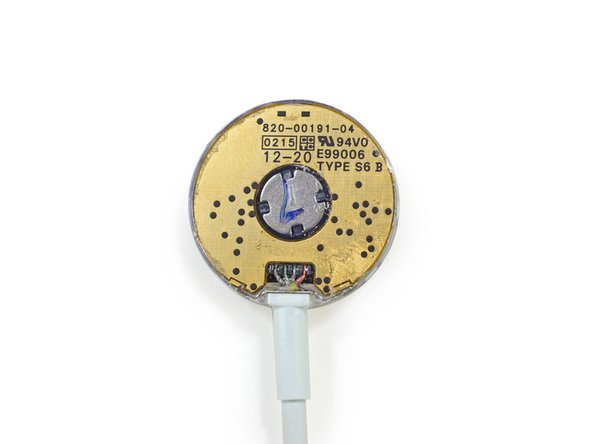

• Sau khi bóc trọng lượng, chúng tôi tìm thấy một số dấu hiệu, nhưng đó là về nó.
• Apple đã vắng mặt đáng kể trong cuộc xung đột liên tục về các tiêu chuẩn sạc không dây. Một số suy đoán rằng Apple đã nghĩ ra phương pháp sạc cảm ứng của riêng họ . Các bằng sáng chế gần đây của Apple bao gồm NFC / cuộn dây sạc cảm ứng tích hợp hỗ trợ những giả thuyết này.

Bước 26:

• Điểm về khả năng sửa chữa của Apple Watch: 5 trên 10 (10 là điểm dễ sửa chữa nhất)
• Màu xanh lá: Mặc dù không phải là tiêu chuẩn công nghiệp, nhưng dây đeo của đồng hồ có thể dễ dàng tháo ra và hoán đổi để thay thế.
• Màu xanh lá: Việc tháo màn hình là khó, nhưng không phải là không thể – đây là thành phần đầu tiên được tháo ra, giúp đơn giản hóa việc thay thế.
• Màu xanh lá: Khi bạn đã ở bên trong, pin khá dễ tháo ra — chỉ cần chất kết dính nhẹ giữ pin ở vị trí cũ.
• Màu vàng: Mặc dù không phải là độc quyền, nhưng các vít ba điểm cực nhỏ là một trở ngại cho việc sửa chữa — đặc biệt là khi có thể sử dụng Torx hoặc Phillips.
• Màu đỏ: Về cơ bản, không thể loại bỏ bất kỳ thành phần nào khác — tất cả các cáp ngoại vi đều được hàn vào mặt sau của S1.
• Màu đỏ: Hệ thống S1 được bọc kín hoàn toàn khiến việc sửa chữa ở cấp độ bo mạch là không thể.

Bước 27:

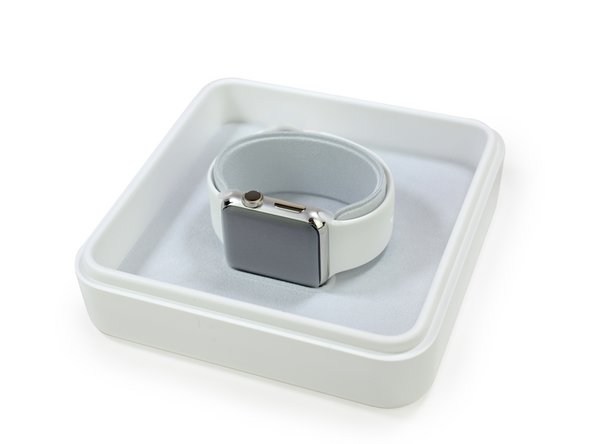

• Nhưng xin chờ chút nữa! Chỉ trong thời gian giới hạn, hãy xem một giọt nước mắt và nhận một giọt nước mắt thứ hai miễn phí. Bạn đã nghe chúng tôi, hoàn toàn miễn phí 100%!

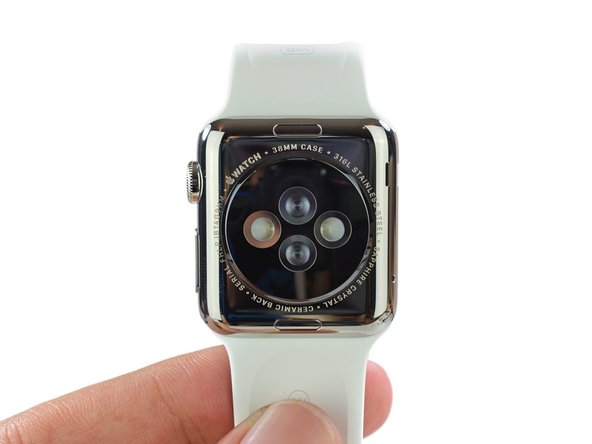

• Gặp gỡ Apple Watch thực sự: mô hình Thép không gỉ.
• Thật kỳ lạ, Apple Watch tiêu chuẩn có hộp hoàn toàn khác với Watch Sport. Điều này có thể là để phù hợp với các loại dây đeo khác nhau mà không thể đặt phẳng như Dây đeo thể thao.

Bước 28:

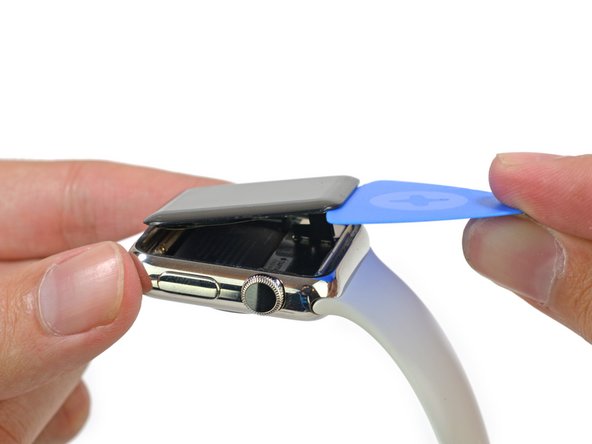

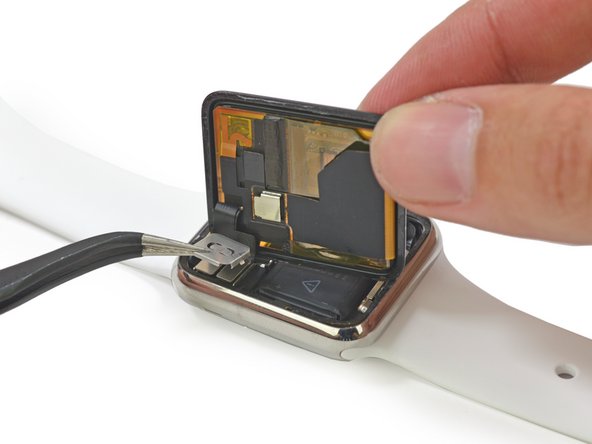

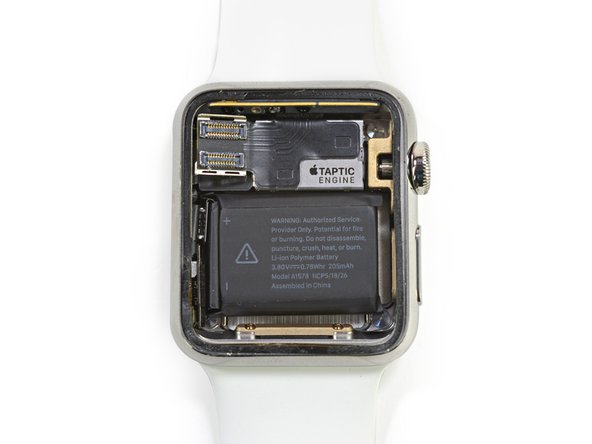

• Sau khi hoàn thiện quy trình lựa chọn của mình, chúng tôi mở nắp trên Apple Watch Thép không gỉ.
• Không có gì ngạc nhiên ở đây. Các clip và kết nối tương tự chào đón chúng ta bên trong.
• Có vẻ như không có quá nhiều thay đổi. Giá đỡ cho Digital Crown trông sang trọng hơn đáng kể và phần đáy có các vít ba điểm bằng vàng .
• Đó là tất cả bây giờ – nhưng chúng tôi vẫn chưa hoàn thành. Với một số bí ẩn còn lại, iFixit sẽ sớm trở lại với nhiều phân tích hơn.
• Để biết một vài bí ẩn được tiết lộ, hãy xem X-ray Teardown của chúng tôi !
