AVerMedia GL310-Hướng dẫn tháo lắp

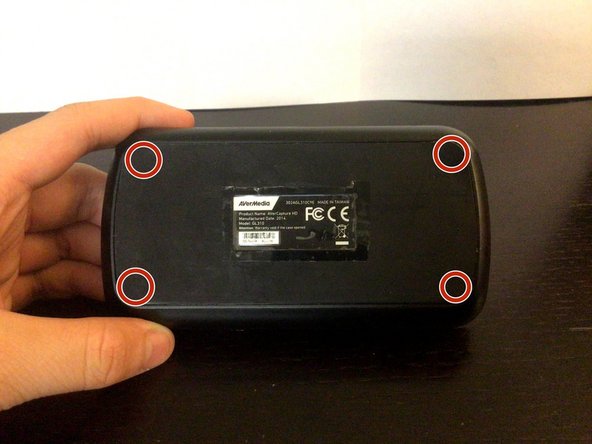

Bước 1: Tháo vít

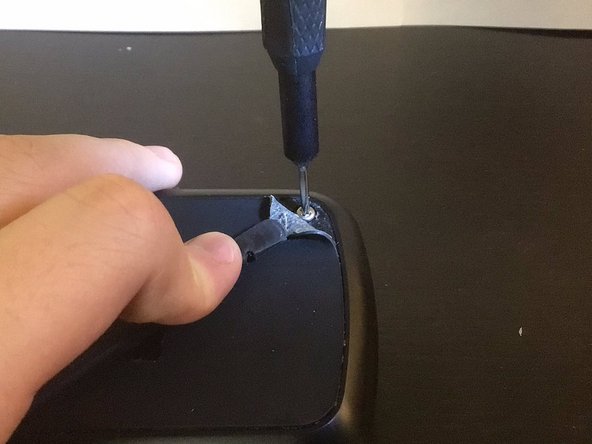

• Sử dụng máy cắt để nâng các góc của màng silicone dưới thiết bị.

• Tháo các vít đầu Phillips bằng vít PH000.

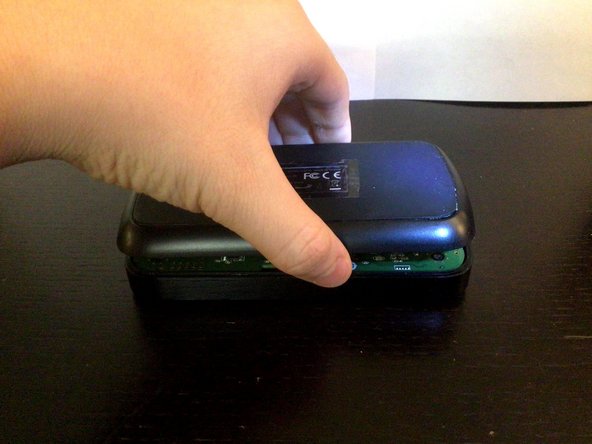

Bước 2: Tháo tấm nền

• Nâng tấm nền lên.

Bước 3: Tháo bo mạch chủ

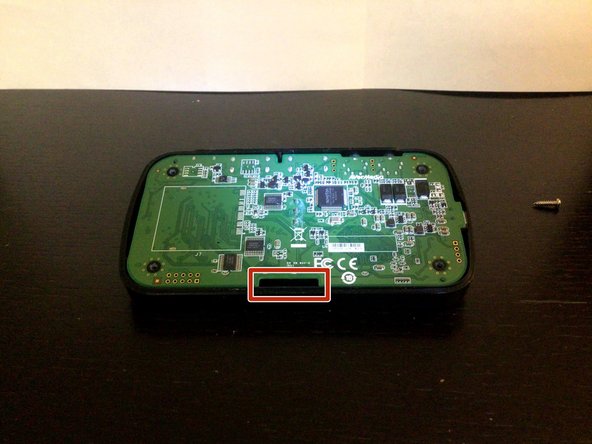

• Chèn một miếng nhựa vào rãnh được đánh dấu trên bo mạch chủ

• Hãy nhớ sử dụng dụng cụ cắt bằng nhựa, nếu không bạn có thể làm ngắn các khớp hàn gần vết khía.

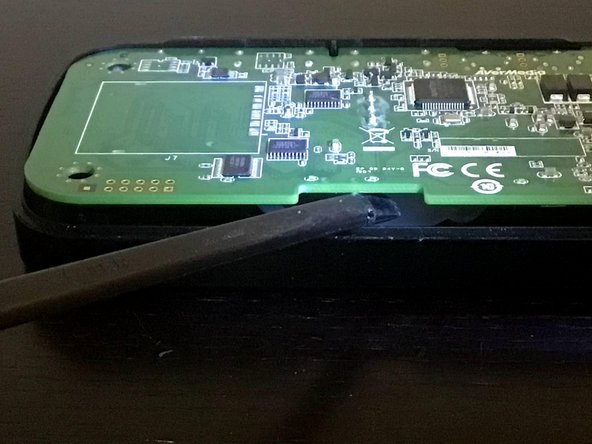

• Kéo bo mạch chủ lên bằng cách sử dụng spudger.

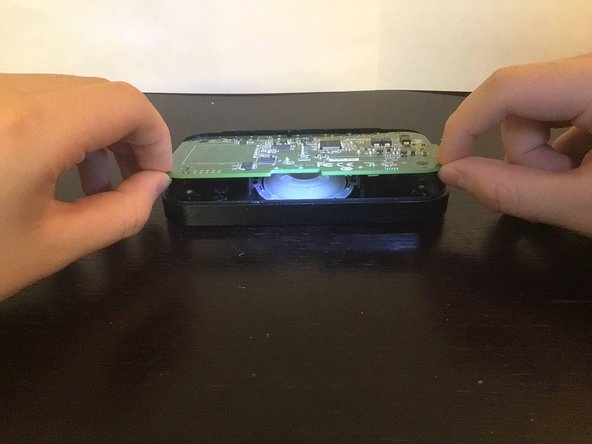

• Tháo bo mạch chủ, giữ các góc.

Bước 4: Kiểm tra Bo mạch chủ

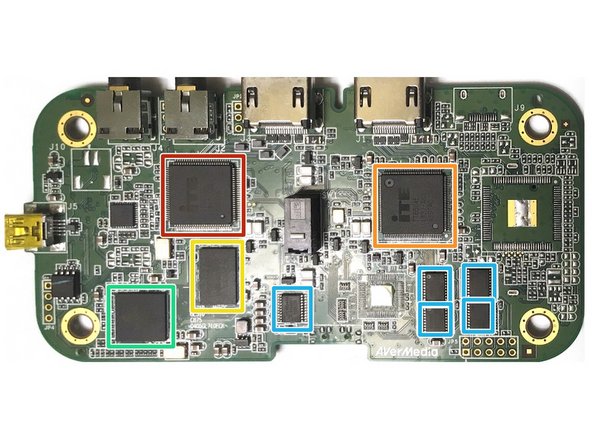

• Dưới đây là danh sách các chip có trên bo mạch chủ:

• Màu đỏ: Bộ phát HDMI ITE IT6613

• Màu cam: Bộ thu HDMI 1.4 đơn liên kết ITE IT6604

• Màu vàng: Nanya NT6DM16M32BC-T1 di động chip RAM DDR 512mb tốc độ 200MHz

• Màu xanh lá: Bộ mã hóa Sigma Designs PL330B-CPE3 H.264

• Đây dường như là con chip tương tự được tìm thấy trên mẫu C875 của thiết bị

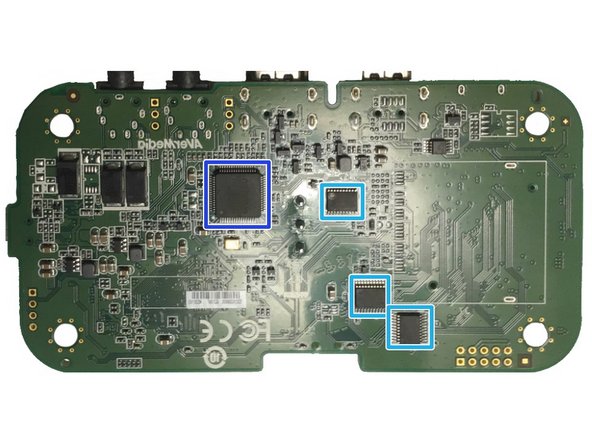

• Màu xanh dương nhạt: Bộ đệm / trình điều khiển bát phân của Texas Instruments LVC244A

• Màu xanh dương đậm: Vi điều khiển ARM Nuvoton NUC100RD2BN RISC tốc độ 50MHz
