Vorwerk đã phục vụ máy bếp đa chức năng tiên phong và tiên phong của mình với Thermomix TM5 năm 2014. Giá mua trên $ 1,100 không quá tiêu hóa đối với ví của mọi người; tuy nhiên, thiết bị được cho là gợi lên một số món ăn ngon. Được một số người yêu mến, coi thường bởi những người khác, không nên bỏ qua Thermomix khi thảo luận về các thiết bị nấu ăn.

Chúng tôi băn khoăn không biết thành phần của máy là gì nên chúng tôi đã tháo dỡ và gỡ bỏ nó để tìm hiểu.

Để đảm bảo rằng bạn luôn nhận được những giọt nước mắt mới nhất được phục vụ nóng, bạn có thể ghé thăm trang Facebook của chúng tôi , xem tài khoản Instagram của chúng tôi và theo dõi chúng tôi trên Twitter .

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Thermomix TM5 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (2 bình chọn)

Bước 1: Tách xuống Thermomix TM5

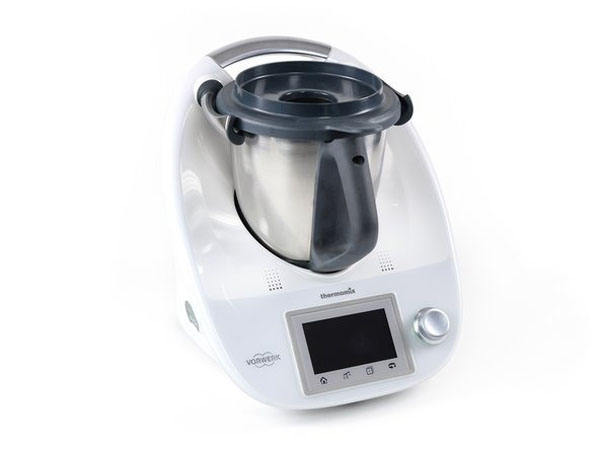

  • Máy này có khả năng khuấy, trộn, nhào, nghiền, cân, làm nóng, nấu và hấp.

  • Tuy nhiên, điều chúng tôi quan tâm là đời sống nội tâm của nó, đó là lý do tại sao chúng tôi tự nấu súp:

    • Để làm cơ sở cho sự sụp đổ của chúng tôi, chúng tôi lấy …

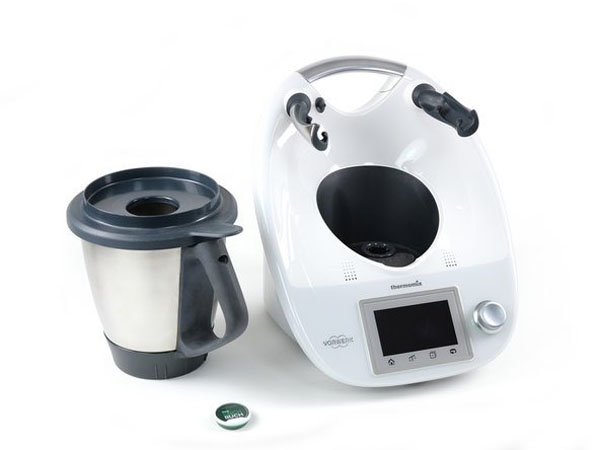

    • … một Thermomix TM5 và tách bát trộn (bao gồm cả nắp) khỏi thiết bị.

    • Sau đó, chúng tôi tách chip công thức từ đơn vị cơ sở.

Bước 2:

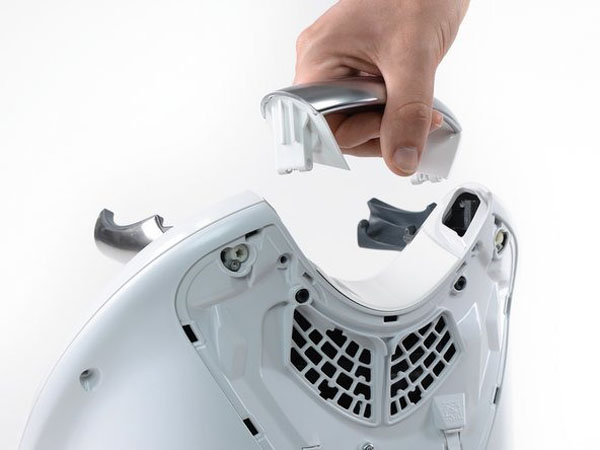

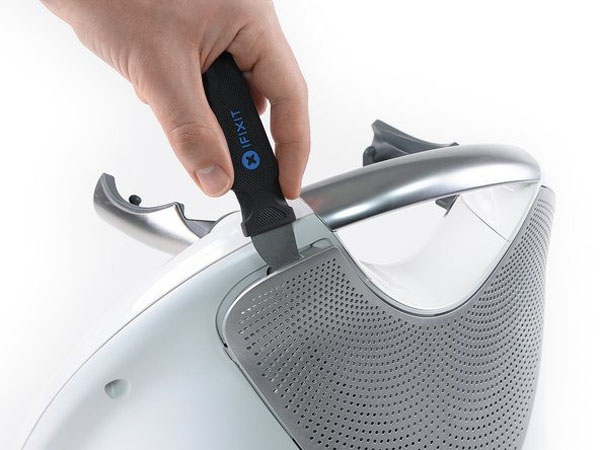

  • Tiếp theo, chúng tôi bóc vỏ ở mặt sau với dao làm bếp Jimmy .

  • Hai ốc vít sau chúng tôi đã cầm tay cầm Thermomix trong tay.

Bước 3:

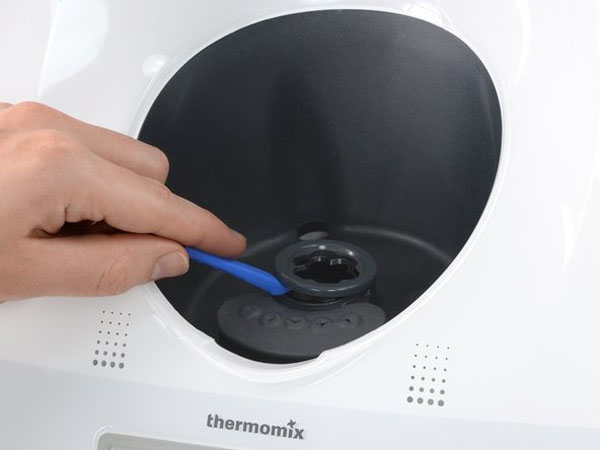

  • Chúng tôi tự xử lý một chút món khai vị, lấy dụng cụ mở ra khỏi ngăn kéo bếp và tháo bộ chọn chương trình và vòng trục động cơ.

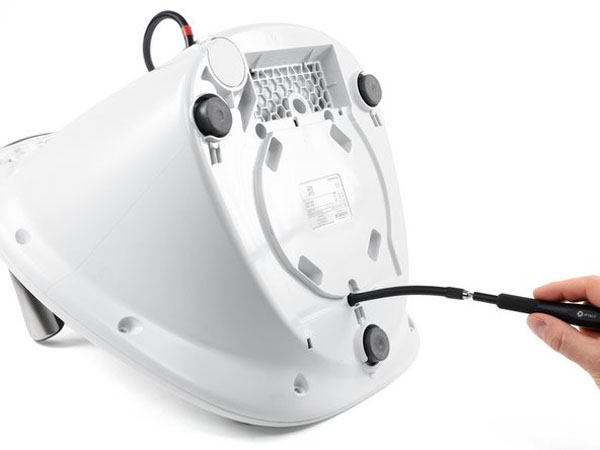

  • Trục linh hoạt từ Bộ Bit Chính xác Mako giúp chúng ta nới lỏng các ốc vít Torx ở mặt sau và mặt dưới.

Bước 4:

  • Sau khi cẩn thận nới lỏng ba kết nối cáp bên trong, chúng ta có thể loại bỏ các mặt trước tiết lộ một cơ chế thú vị đằng sau nó.
    • Các tay nắm ở phía trước được khóa bởi động cơ thông qua một cấu trúc bản lề cơ khí.

    • Một số cảm biến đăng ký xem nắp có trên bát trộn hay không và liệu hai cánh tay có được đóng hoàn toàn không.

Bước 5:

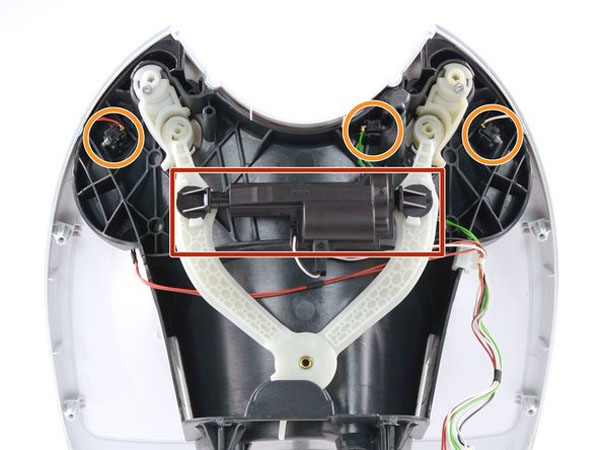

  • Mỗi lần nắp bát trộn bị khóa, toàn bộ vũ đạo của cơ học được kích hoạt:
    • Cảm biến đầu tiên (thành phần của phích cắm 5 chân gần trục khuỷu) xác định xem bát trộn có được đưa vào hay không.

    • Sau đó, động cơ quay cả hai cánh tay và khóa nắp bát trộn.

    • Thêm ba cảm biến kiểm tra xem nắp có được cố định không và tay cầm đã được đóng hoàn toàn.

Bước 6:

  • Mục tiếp theo trên menu là bảng điều khiển, được sử dụng cho hầu hết các đầu vào.

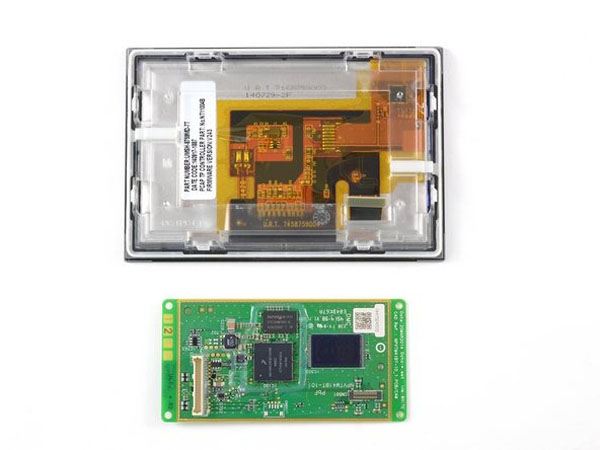

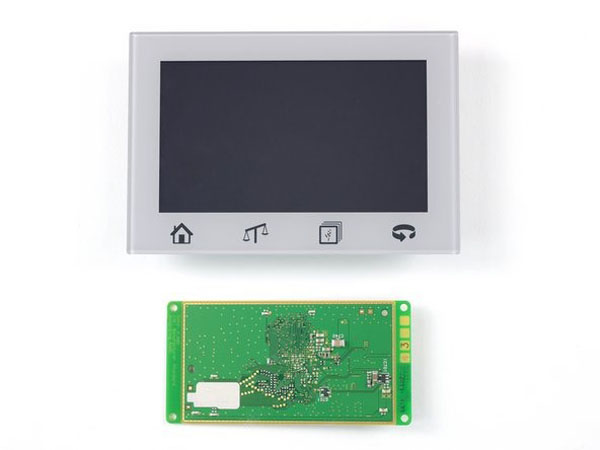

  • Bảng điều khiển cảm ứng LCD LCD 3,5 “(320 × 240 pixel) được chèn bằng các kẹp nhựa đơn giản có thể dễ dàng tháo rời bằng tay.

  • Bảng được phục vụ với hai ốc vít Torx trên đầu nối cáp ruy băng. Đây là những gì chúng tôi tìm thấy trên đó:

    • NXP MCIMX283DVM4B MPU chip 32 bit với ARM926EJ-S

    • RAM DDR2 NANYA NT5TU64M16HG với 128MB

    • Bộ nhớ flash MXAND MX30LF1G08AA-TI 128 MB

Bước 7:

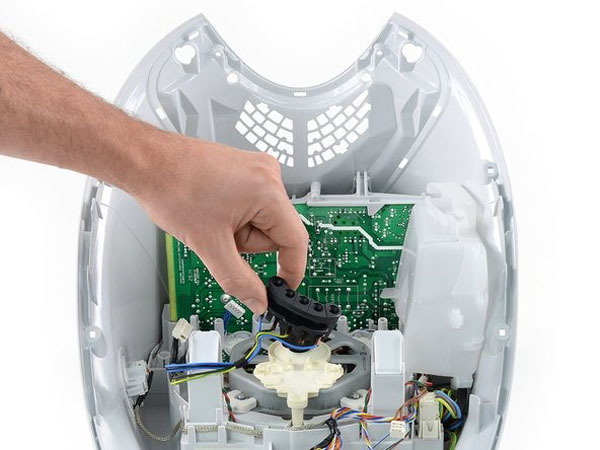

  • Để đến phần fillet Thermomix, chúng tôi loại bỏ bộ mã hóa núm chọn, nắp động cơ và đầu nối 5 chân.

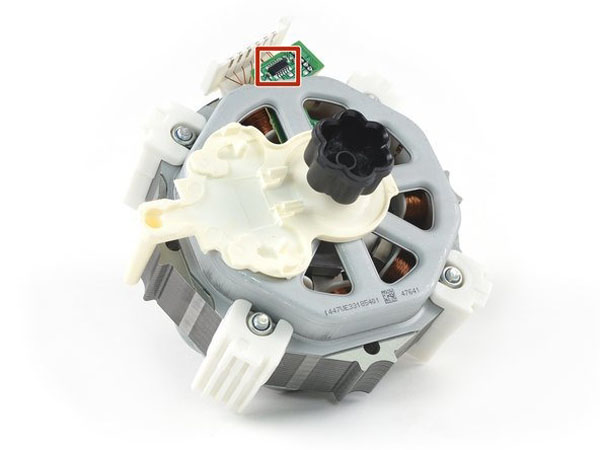

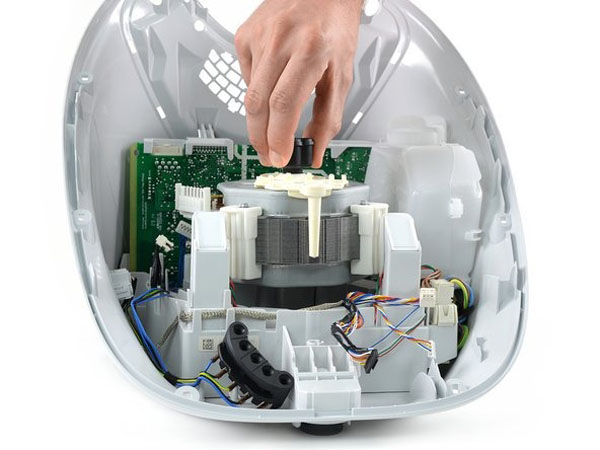

  • Và đi ra động cơ miễn cưỡng 500 watt ngon ngọt. Nó khuấy ở tốc độ 40-500 vòng / phút và trộn tối đa 10.700 vòng / phút ở chế độ turbo.

  • Bảng đệm có một cổng quad NAND NXP HEF4093B với hai đầu vào là bộ kích hoạt Schmitt để điều khiển động cơ.

Bước 8:

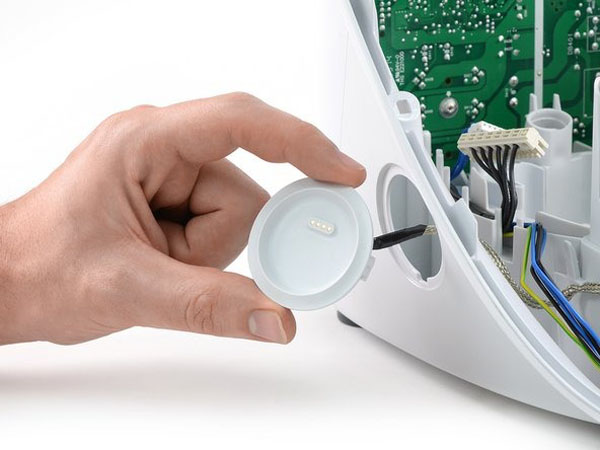

  • Thermomix được cung cấp kiến ​​thức thông qua giao diện bên với cái gọi là chip công thức.

  • Giao diện với 4 chân có mùi mạnh mẽ của kết nối USB tiêu chuẩn. Kết nối này cũng được sử dụng để làm cho Thermomix WLAN được kích hoạt thông qua Cook-Key®.

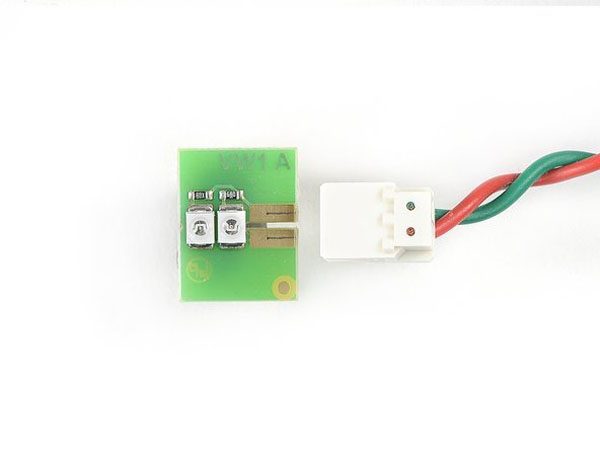

  • Bốn đèn LED chiếm ánh sáng ở phía trước. Họ ngồi theo cặp trên một bảng mạch mini có thể trao đổi.

Bước 9:

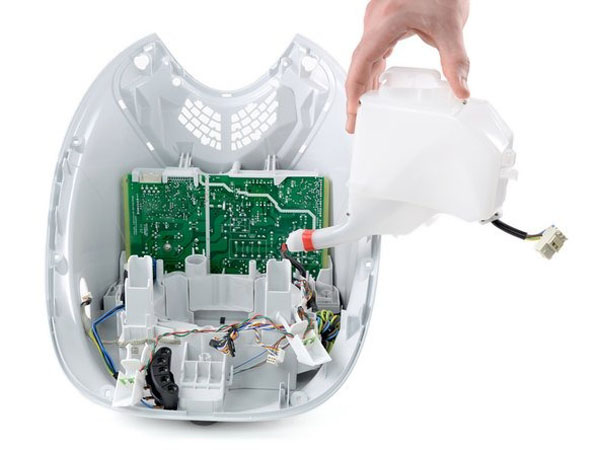

  • Trên đường đến lõi của Thermomix, chúng tôi vượt qua một hộp cáp đáng ngờ, gần như trống rỗng. Điều đó chắc chắn có liên quan đến một số loại tiêu chuẩn DIN .

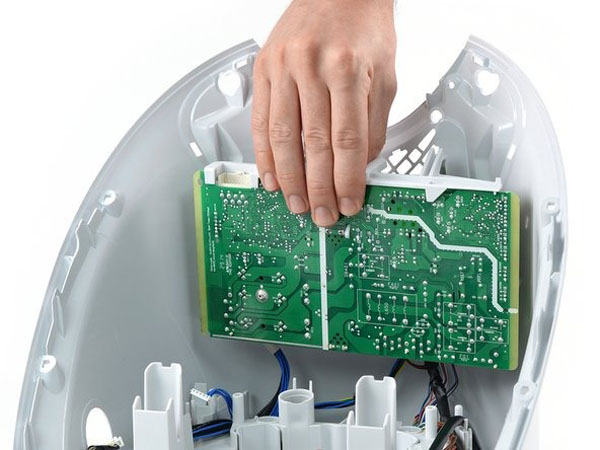

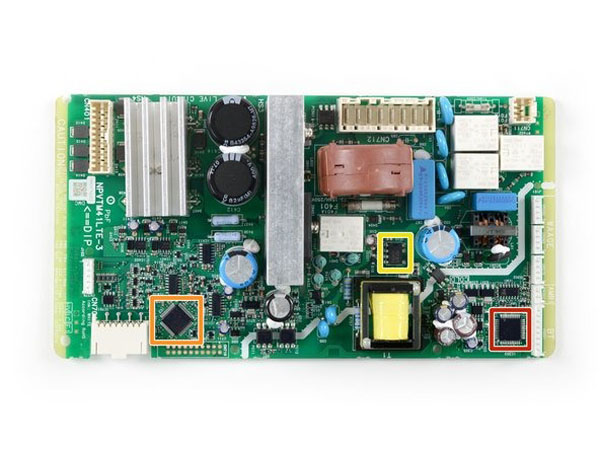

  • Nhưng chúng ta sẽ không để mình bị phân tâm bởi những trái cây trang trí như vậy. Chúng tôi loại bỏ bộ não, dường như chỉ được quan tâm ở một bên. Mặt sau chỉ có một món salad dẫn:

    • Vi điều khiển ATMEL ATxmega16D4

    • STMicroelectronics STM32F100 với lõi ARM® Cortex®-M3

    • MIP2K5 IPD hiệu suất cao (Thiết bị thụ động tích hợp)

Bước 10:

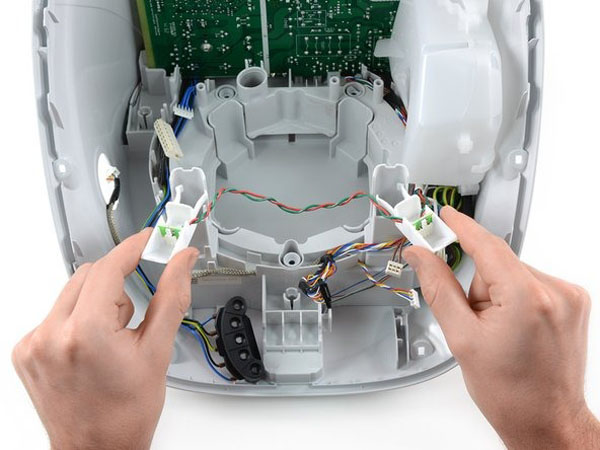

  • Để lấy các giắc cáp còn lại ra, một lần nữa chúng tôi tận dụng phần mở rộng trục linh hoạt cho giá đỡ bit chính xác của chúng tôi .

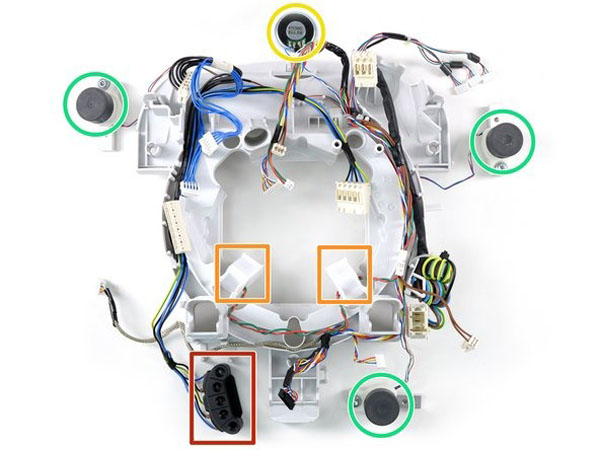

  • Chúng tôi mạnh dạn nắm bắt mọi thứ và giải quyết tất cả cùng một lúc:

    • Đầu nối 5 chân cho bát trộn

    • Yếu tố ánh sáng LED

    • Loa 5W

    • 3 chân cao su với các tế bào tải cho chức năng cân bằng

      • Các cơ thể mùa xuân hình đặc biệt thay đổi hình học của họ dưới tải. Đồng hồ đo biến dạng gắn vào kim loại đăng ký thay đổi này.Thermomix sau đó tính toán trọng lượng của các thành phần trong bát.

Bước 11:

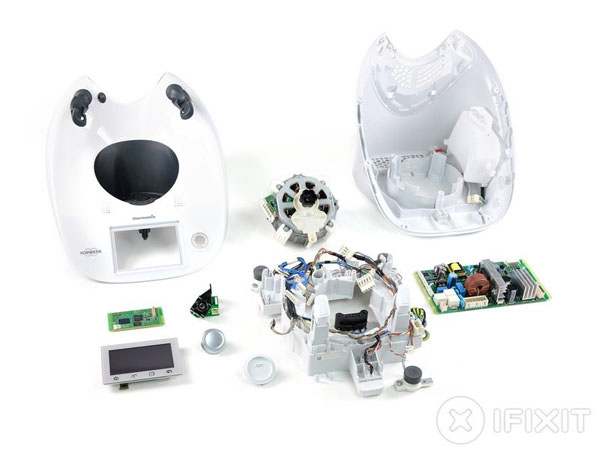

  • Thermomix được tháo dỡ thành các thành phần của nó. Chúng tôi đã nếm thử TM5 và đây là kết luận của chúng tôi:
    • Chúng tôi không tìm thấy tóc trong súpốc vít độc quyền; chỉ vít Torx được sử dụng.

    • Các thành phần đều có thể trao đổi riêng lẻ, thậm chí lên đến bảng LED.

    • Vỏ, màn hình, bo mạch chủ và một vài bộ phận nhỏ hơn hầu hết được gắn thông qua các kết nối clip dễ dàng truy cập.

    • Một số kết nối cáp hơi chặt chẽ và do đó khó truy cập. Điều này làm tăng nguy cơ thiệt hại cho cáp và đầu nối.
