Bộ điều hợp nguồn Apple Magsafe – Hướng dẫn tháo lắp

Bước 1: Bộ điều hợp nguồn

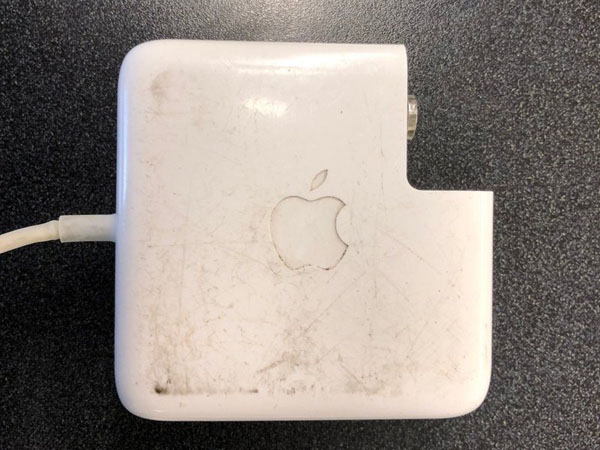

• Dưới đây là sản phẩm sẽ là trọng tâm của sự sụp đổ.

Bước 2: Loại bỏ vỏ ngoài

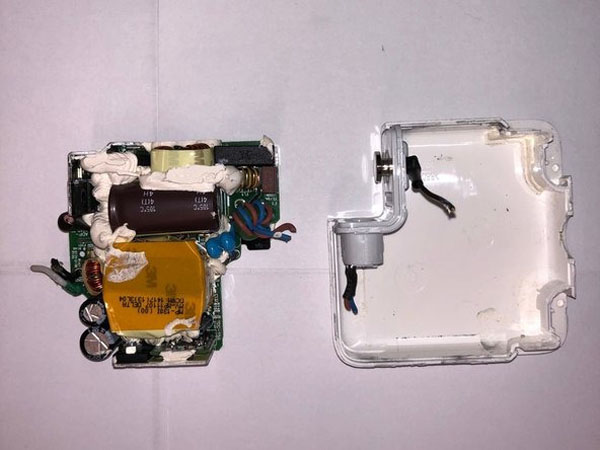

• Một phần của vỏ ngoài (được gọi là phần trên cùng của vỏ) được loại bỏ để lộ một bọc nhôm.

Bước 3: Unwrapping

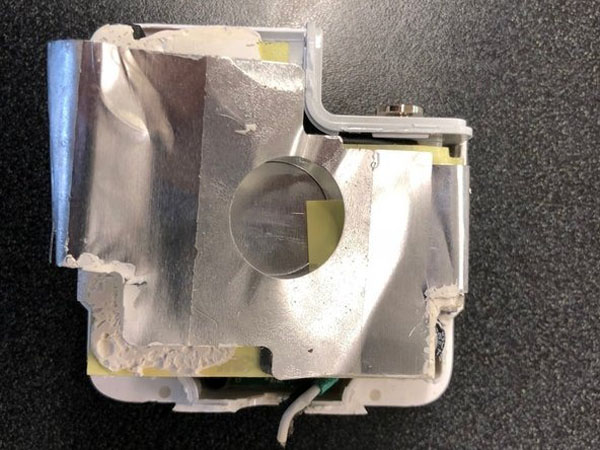

• Unwrapping nhôm cho phép các thành phần bên trong được truy cập.

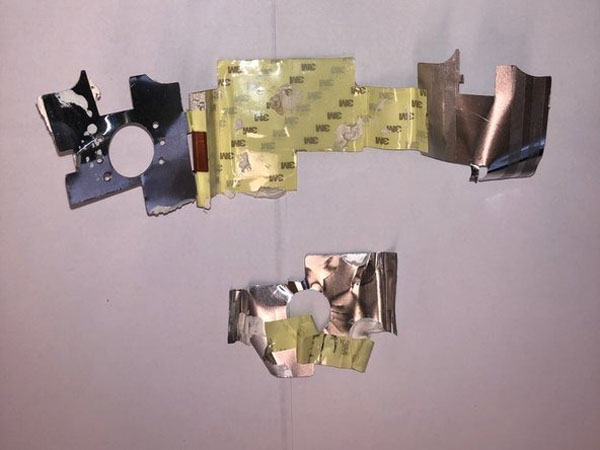

• Nhôm và màng 3M hiển thị hoạt động như một bộ tản nhiệt và tấm chắn EM cho các bộ phận bên trong.

Bước 4: Loại bỏ vỏ dưới

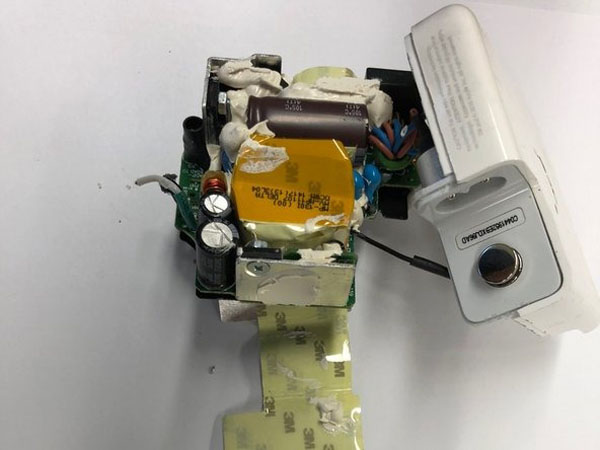

• Nửa sau của vỏ ngoài được gỡ bỏ để cách ly bảng. Lưu ý dán màu trắng trên bảng được sử dụng để cách ly nhiệt các thành phần.

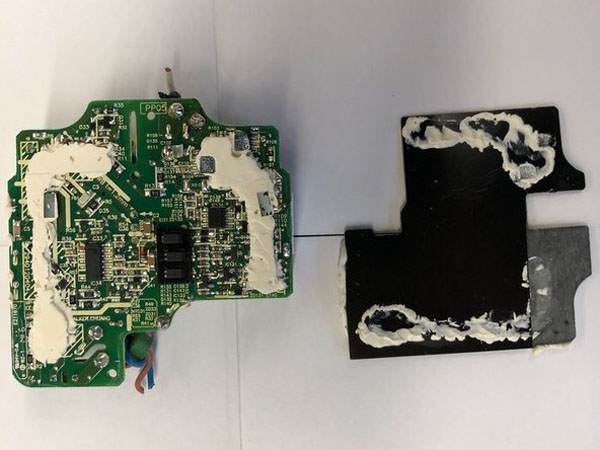

• Hình ảnh thứ hai cho thấy dưới cùng của bảng mạch (trái) sau khi loại bỏ hỗ trợ (phải). Ở đây cũng vậy, chúng ta thấy việc sử dụng dán nhưng với mục đích ràng buộc hỗ trợ và mạch.

Bước 5: Dán loại bỏ

• Dán có thể được chọn ra khỏi bảng để có cái nhìn rõ hơn về các thành phần mạch mà nó bao phủ.

Bước 6: Một góc độ khác

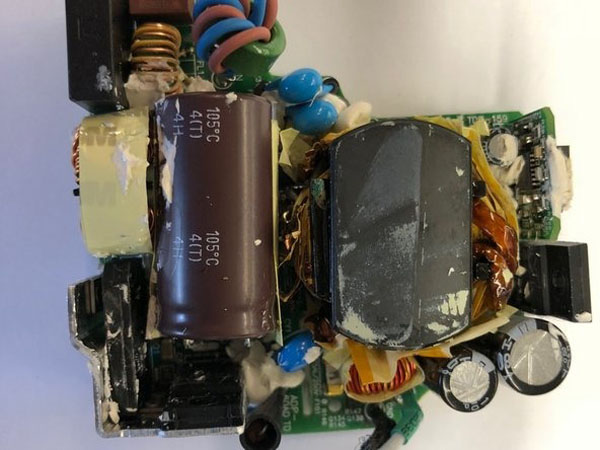

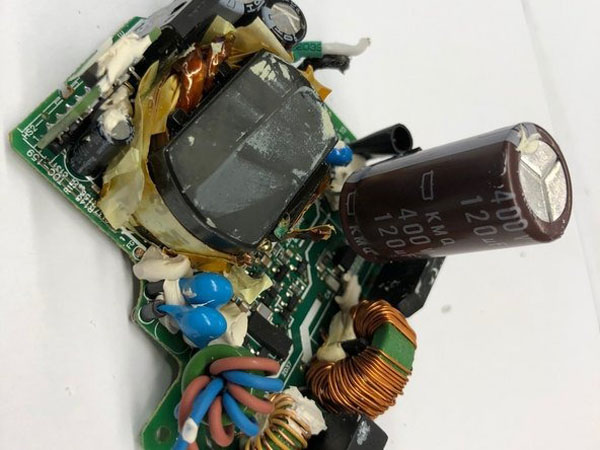

• Các tụ điện lớn trên bảng mạch có thể được uốn cong thẳng đứng để hiển thị nhiều thành phần bên dưới nó.
