Bộ định tuyến Nano TP-Link TL-WR802N N300 – Hướng dẫn tháo lắp

Được viết bởi: huynhhoai (Người đóng góp)

Bình luận: 0
0 Lượt chia sẻ
Lượt xem

Bộ định tuyến Nano TP-Link TL-WR802N N300 – Hướng dẫn tháo lắp

Độ khó

Trung bình

Số bước

Thời gian

???

Chia sẻ

Bộ định tuyến TL-WR802N này được thiết kế để sử dụng di động, với tốc độ lên tới 300 Mbps. Nó sử dụng cổng micro USB chỉ để cấp nguồn và chỉ có 1 cổng ethernet.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Bộ định tuyến Nano TP-Link TL-WR802N N300 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Teardown Bộ định tuyến TP-Link TL-WR802N N300

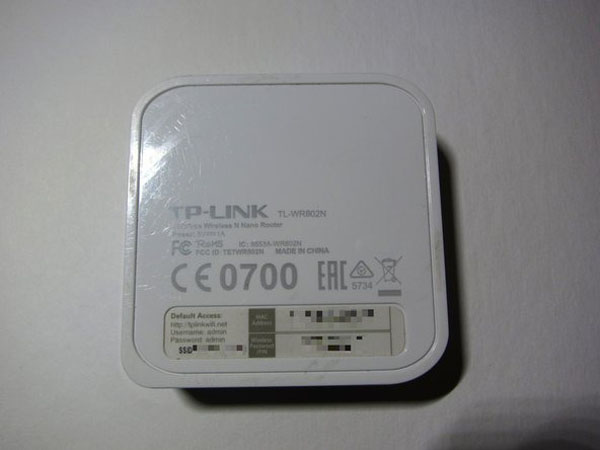

Bên trong thiết bị chứa:
- Tốc độ lên tới 300 Mbps; Thiết lập ăng ten 2×2 MIMO; 5 chế độ có thể biến nó thành bộ mở rộng WiFi hoặc ứng dụng khách Wi-Fi để kết nối các thiết bị chỉ có dây với Wi-Fi.

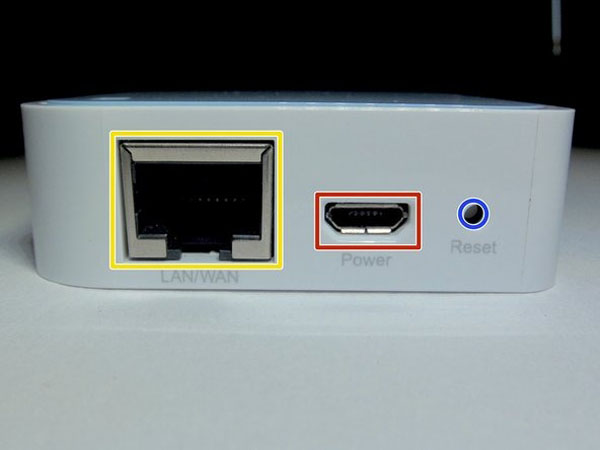

Ở bên ngoài:
- Đèn LED xanh
- Cổng Ethernet 10/100; có thể được sử dụng như một mạng LAN hoặc LAN
- Micro USB cho nguồn điện

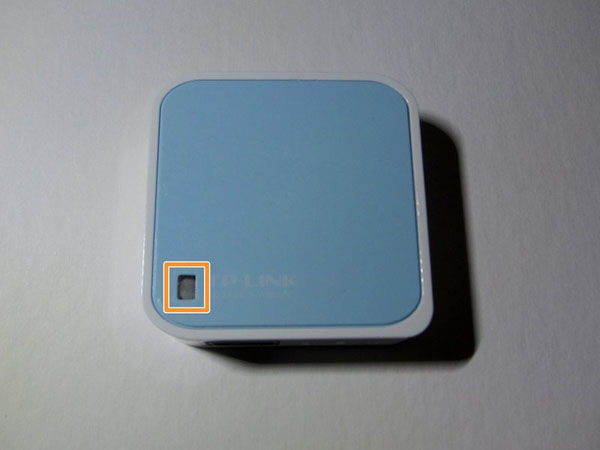

- Nút thiết lập lại lõm

Bước 2:

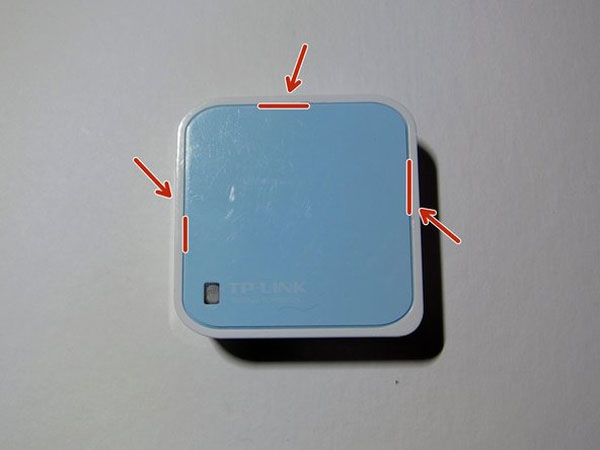

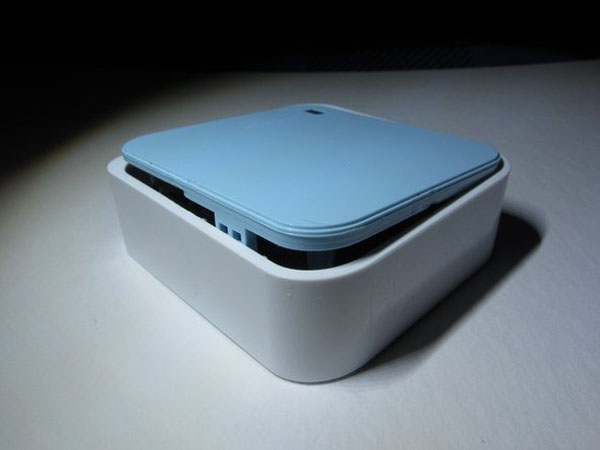

Trên đỉnh của bộ định tuyến, có một bảng màu xanh là trường hợp. Nó được giữ bởi các clip, giữ nó đúng chỗ.

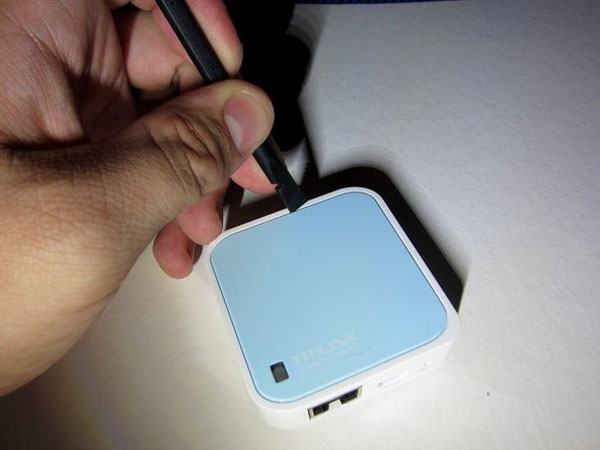

Bảng trên cùng có thể được loại bỏ bằng cách sử dụng một tuốc nơ vít nhỏ bằng phẳng và chèn nó vào khoảng trống giữa vỏ và bảng điều khiển.
- Bạn phải sử dụng một lực nhỏ, nhưng không quá nhiều lực vì bạn sẽ phá vỡ các clip đó!

Bước 3:

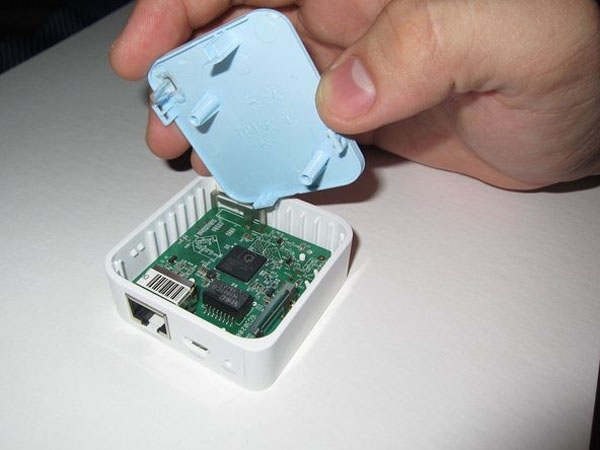

Khi nắp bị lỏng, nắp có thể được tháo ra, để lộ bảng mạch chính của bộ định tuyến.

Bước 4:

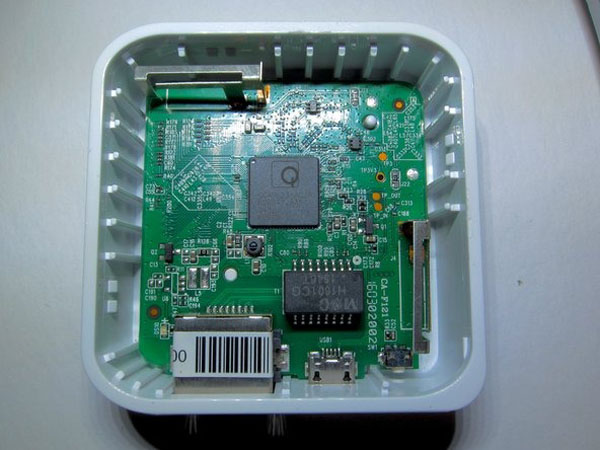

Với bảng trên cùng được gỡ bỏ, bây giờ chúng ta có thể thấy các thành phần bên trong.

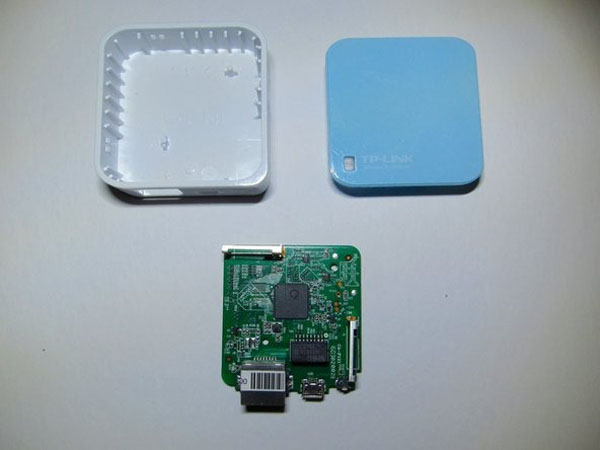

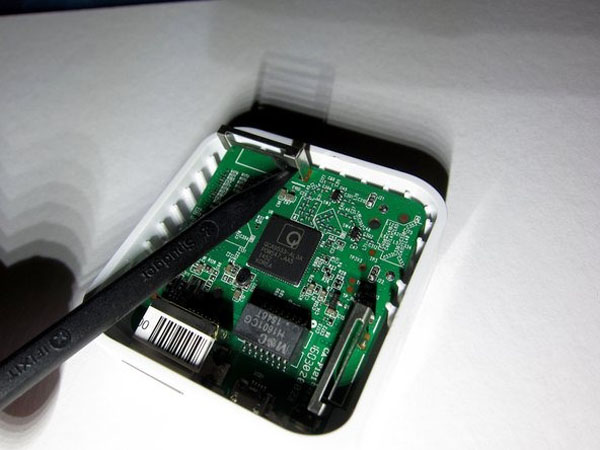

Một spudger đã được sử dụng để nâng bảng mạch ra khỏi trường hợp.
Không có chỗ để nêm bảng ra khỏi vụ án, vì vậy một trong những ăng-ten đã được sử dụng với đỉnh của spudger để nâng bảng ra khỏi vụ án.

Bước 5:

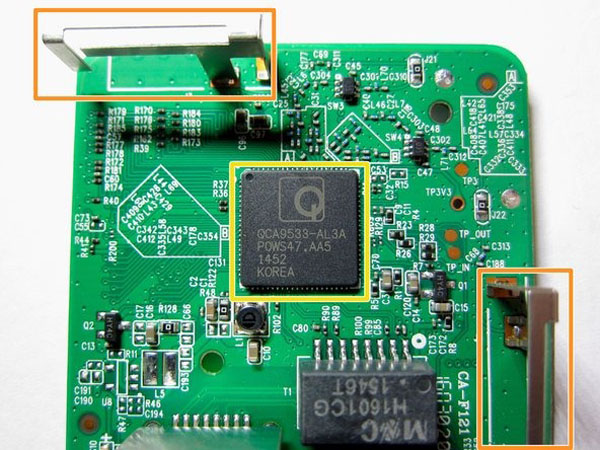

Trên mặt trước của bảng:
- Qualcomm Atheros QCA9533-AL3A SoC
- Chạy ở tốc độ 560 MHz
- Sử dụng kiến trúc MIPS 24Kc
- Chứa một bộ chuyển mạch Ethernet tích hợp và radio không dây tích hợp.
2 ăng ten hàn cho phép cấu hình MIMO là 2×2: 2.
Hầu hết thông tin mà tôi có thể có được là từ Wikidevi tại: https: //wikidevi.com/wiki/Qualcomm_Ather …

Bước 6:

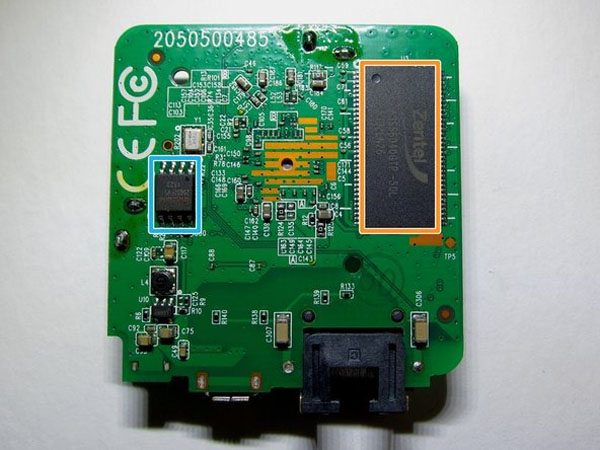

Mặt sau của bảng:

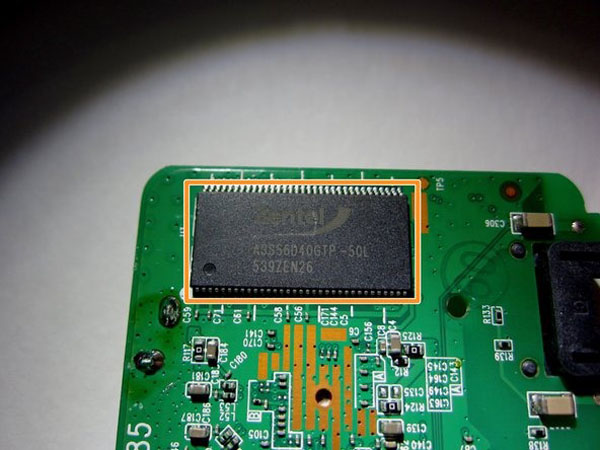

- Chip RAM Zentel A3S56D40GTP-50L với 32 MB

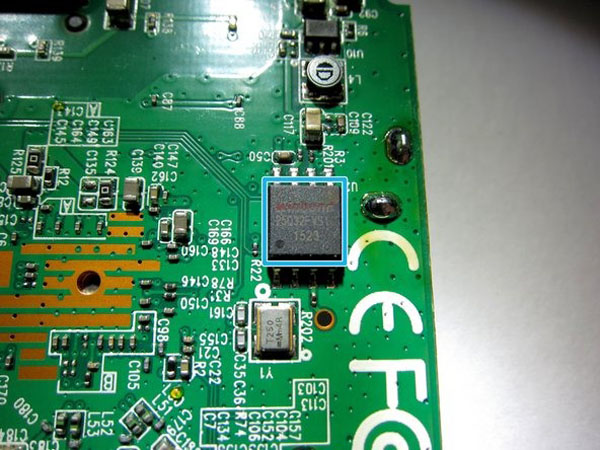

- Chip Flash Windond 25Q32FVS1 SOIC với 8 MB

Bước 7:

Và đó là nó!
Các bộ định tuyến trong phân tích này là v1.0. Có một phiên bản khác của cùng một bộ định tuyến, được gọi là V2.0, gần như giống hệt nhau, tuy nhiên nó sẽ chỉ chấp nhận phần sụn đã được bán ở quốc gia đó.
Đối với một thiết bị rất nhỏ, nó có thể làm rất nhiều! Nhưng nó có thể làm được nhiều hơn nếu phần sụn OpenWrt / LEDE được chuyển qua.
Thật không may, do dung lượng bộ nhớ và RAM hạn chế, OpenWrt và LEDE có thể không hoạt động như mong đợi, vì nó mong đợi nhiều bộ nhớ và RAM hơn, do đó bạn không thể biến nó thành ứng dụng khách OpenVPN.
