Bộ kẹp phanh Mercedes W123, Thay thế phía trước

Bạn sẽ cần phải tháo bánh xe trước khi bắt đầu.

Trước khi bắt đầu tháo các thước kẹp, bạn nên xả hết dầu phanh khỏi chúng.

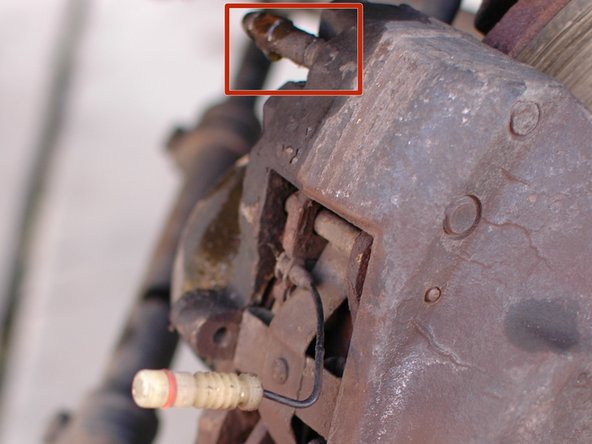

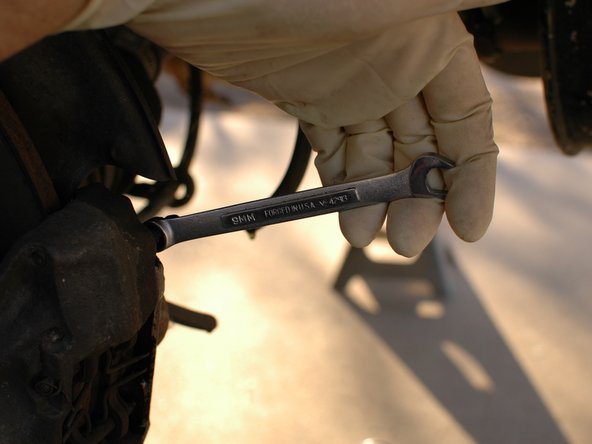

Màu đỏ: Điều này được thực hiện thông qua vít chảy trên mỗi thước cặp.

Nới lỏng điều này và để nó ráo nước vào chảo thoát nước thích hợp.

Tiếp theo, bạn sẽ cần phải tháo các ống phanh bằng cao su mềm.

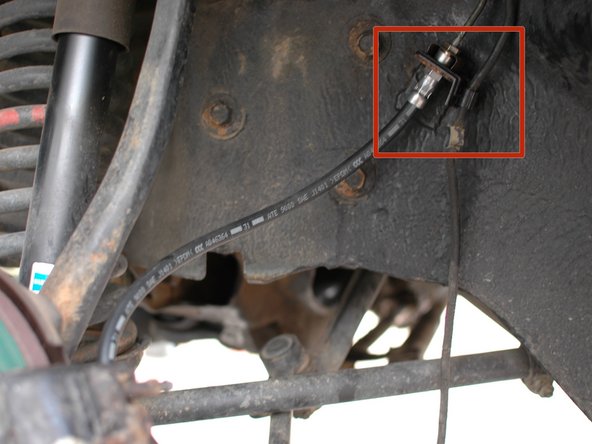

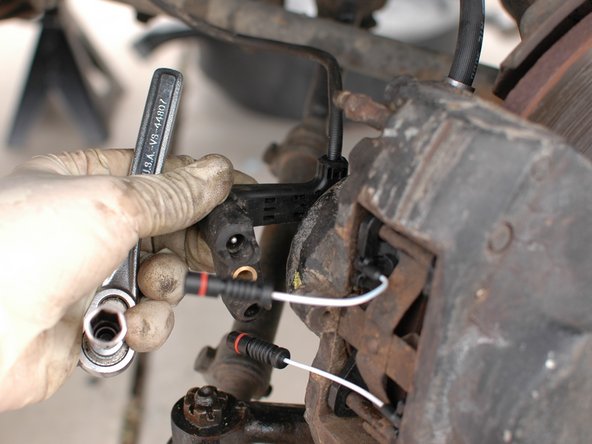

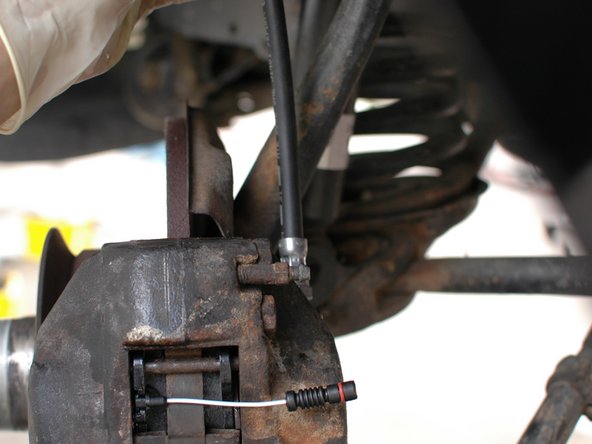

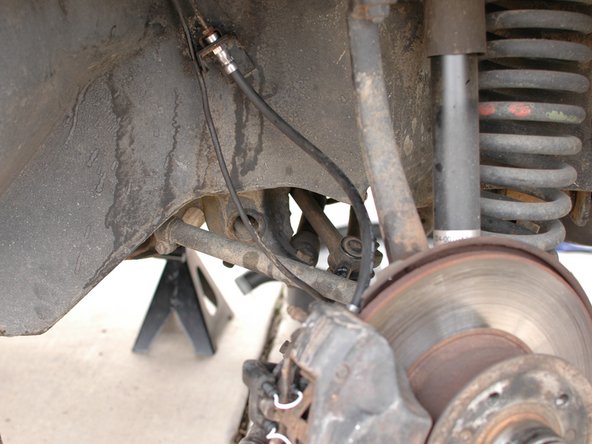

Màu đỏ: Bạn sẽ phải bắt đầu bằng cách ngắt kết nối ống cao su khỏi kết nối đường cứng phía bên trong chắn bùn. Sau đó, bạn có thể nới lỏng nó khỏi thước cặp và loại bỏ đường kẻ. Điều này cần một cờ lê 14mm cho ống mềm và một cờ lê 11 mm cho dây phanh.

Để biết thêm thông tin và mẹo về cách xóa những dòng này, [liên kết hướng dẫn không hợp lệ]

Nói về ống cao su, đây là thời điểm tuyệt vời để thay thế chúng bằng các bộ phận mới nếu chúng có dấu hiệu cũ khi chúng đã rời khỏi xe.

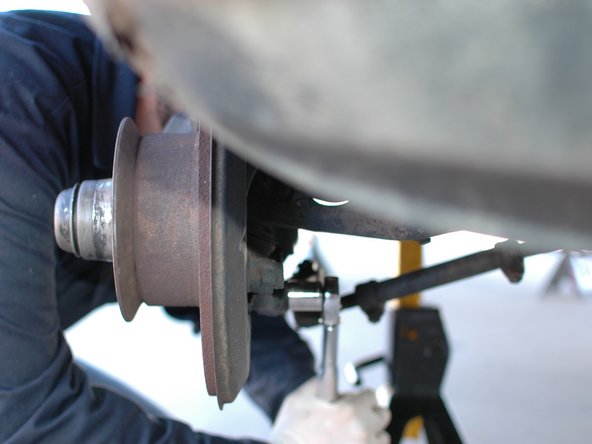

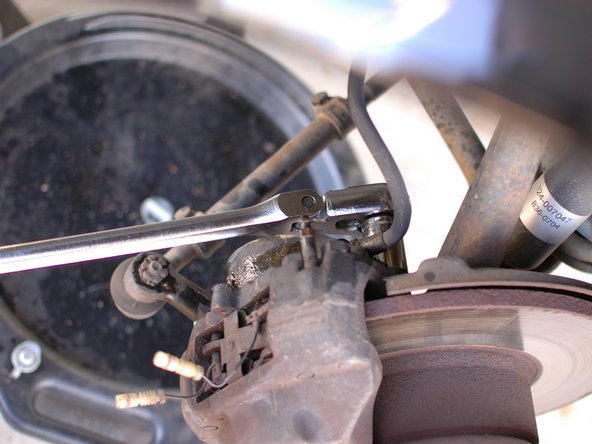

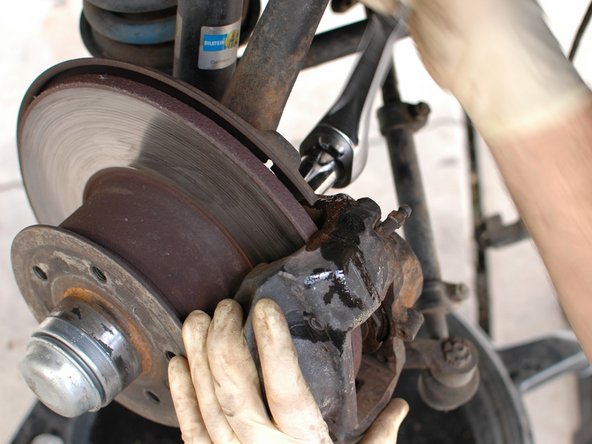

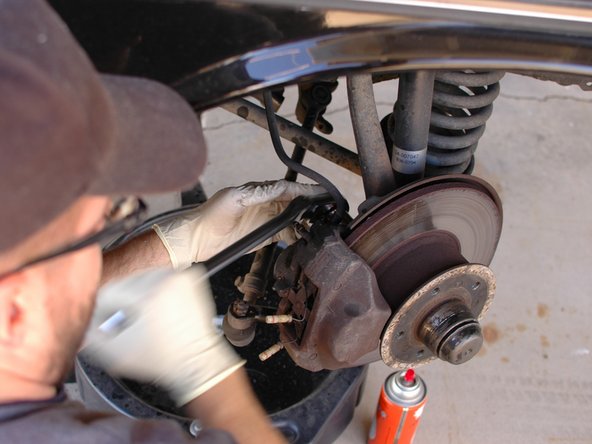

Tiếp theo dùng cờ lê bánh cóc lớn có ổ cắm 19mm để tháo hai bu lông giữ thước cặp vào khớp tay lái.

Những bu lông này rất chặt và có khóa ren từ nhà máy, vì vậy bạn có thể cần một cờ lê rất dài hoặc một thanh ngắt để có đủ đòn bẩy để tháo hai bu lông này.

Giữ chặt thước cặp khi bạn tháo bu lông thứ hai trong số hai bu lông để nó không bị rơi khi bạn tháo bu lông.

Sau khi bạn đã hoàn thành công việc của mình trên thước cặp, chẳng hạn như tháo các miếng đệm cũ và làm sạch chúng, chúng có thể được lắp lại. Hoặc, nếu bạn có calipers mới, đây là lúc để cài đặt chúng.

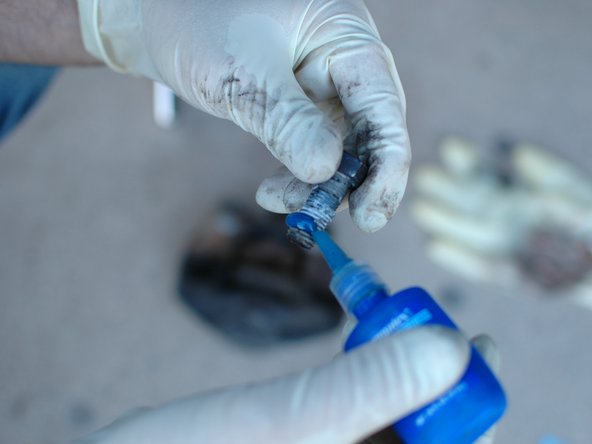

Trước khi lắp đặt các bu lông thước cặp, hãy chắc chắn áp dụng một số khóa ren cho chúng. Sử dụng bộ khóa chỉ màu xanh lam hơn loại có thể được tháo ra bằng dụng cụ cầm tay, không phải bộ khóa chỉ màu đỏ vì cần nhiệt để tháo.

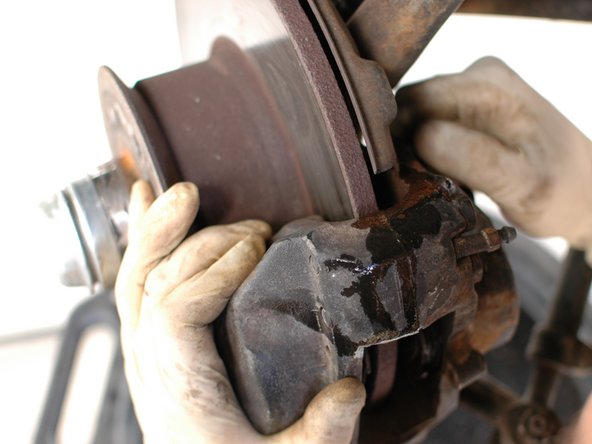

Giữ thước cặp trên rôto và vạch các lỗ trên thước cặp với các lỗ chốt trên khớp tay lái. Bắt bu lông đầu tiên bằng tay.

Sau đó, bắt đầu bu lông thứ hai bằng tay. Làm như vậy sẽ giúp đảm bảo chúng không bị đan chéo.

Một lưu ý quan trọng – nếu bạn đang tháo và thay thế các thước kẹp phía trước và phía sau cùng một lúc, hãy đảm bảo giữ các chốt phía trước và phía sau tách biệt.

Điều này là do chúng là các thiết kế khác nhau. Mặc dù bạn có thể sử dụng các bu lông phía sau trên calip phía trước, nhưng các bu lông phía trước sẽ không vừa trên calip phía sau.

Màu đỏ: Chốt phía trước, có vai

Màu xanh dương: Chốt phía sau, không có vai, tất cả các sợi
