Trong phần giới thiệu này, chúng tôi sẽ tách rời Bộ khuếch đại xe hơi MTX Terminator TNA251 và phân tích cách thức hoạt động của nó. Buông nút âm lượng đó và lấy bộ cờ lê Allen của bạn – đó là thời gian cho một giọt nước mắt!

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Bộ khuếch đại xe MTX Terminator TNA251 của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Bộ khuếch đại xe MTX Terminator TNA251 - Hướng dẫn tháo lắp

  • Chúng ta hãy xem một vài thông số kỹ thuật về Bộ khuếch đại xe hơi MTX Terminator TNA! Nó là:
  • 150 watt RMS x 1 ở 4 ohms (250 watt RMS x 1 tại 2 ohms)
  • Các bộ lọc thông cao và thấp có thể thay đổi (40-400 Hz, 12 dB / quãng tám)
  • Đầu vào cấp độ preamp và loa
  • Đánh giá cầu chì: 30A x 2
  • 11-3 / 4 “W x 2-1 / 4” H x 7-3 / 16 “D

Bước 2: Tổng quan

  • Nhìn tổng quan về Bộ khuếch đại xe hơi MTX Terminator TNA252.

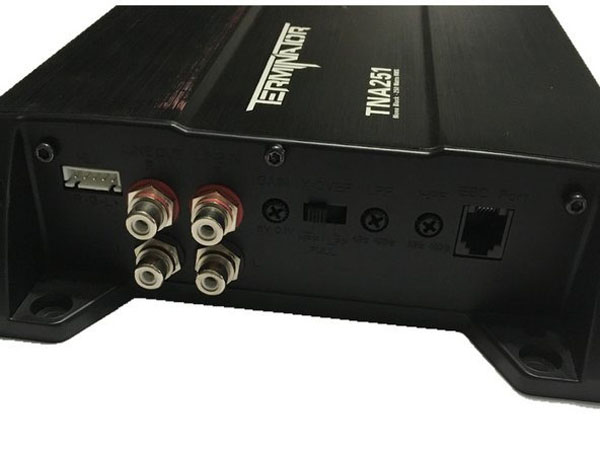

  • Điều đầu tiên chúng tôi nhận thấy là tất cả các đầu nối nguồn và loa ở phía bên phải, sau đó là Đầu vào / Đầu ra của RCA ở bên trái.
  • Ngoài ra còn có Cổng EBC, Gain, X-over với điều khiển tần số thay đổi và Đầu vào mức cao (HLI) ở bên trái của amp.

Bước 3: Tháo gỡ

  • Hãy bắt đầu với những giọt nước mắt thực tế!

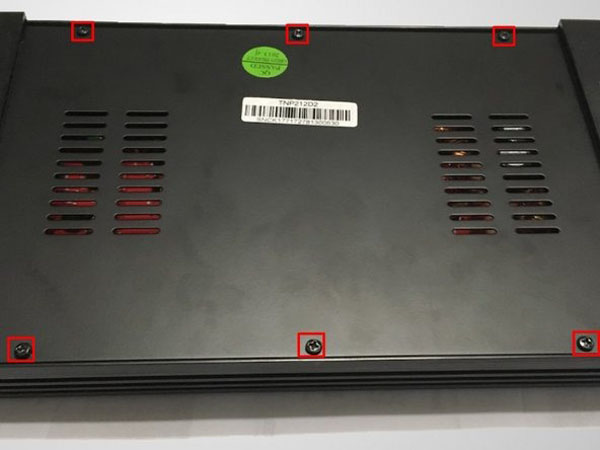

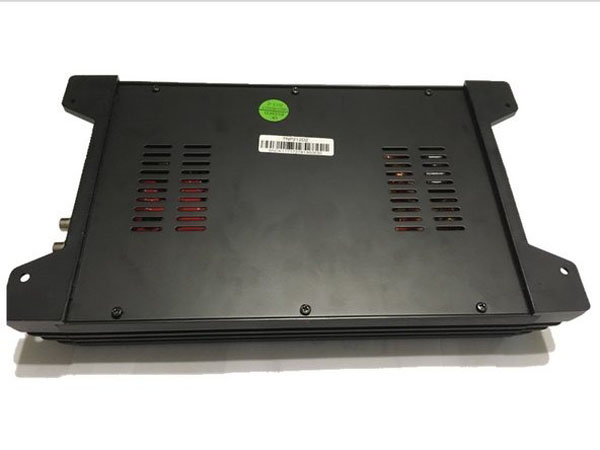

  • Lật ngược bộ khuếch đại và sử dụng Tuốc nơ vít Phillips # 2, tháo 6 ốc vít được chỉ định.

Bước 4: Tháo gỡ

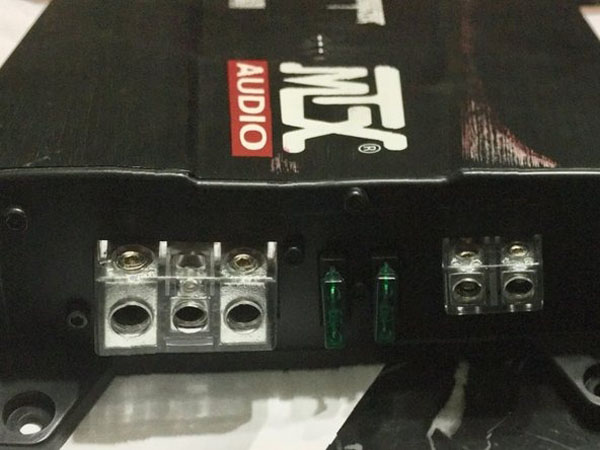

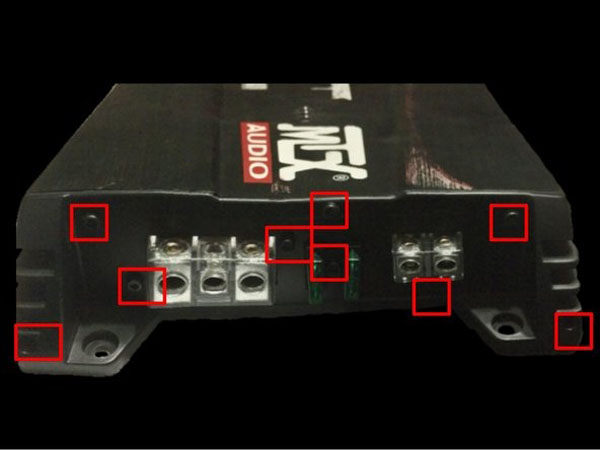

  • Ở bên phải của amp (phía đầu cực nguồn), sử dụng cờ lê Allen từ bước trước để tháo 9 ốc vít được chỉ định.

!!! Hãy cẩn thận để không đặt sai ốc vít.

Bước 5: Tháo gỡ

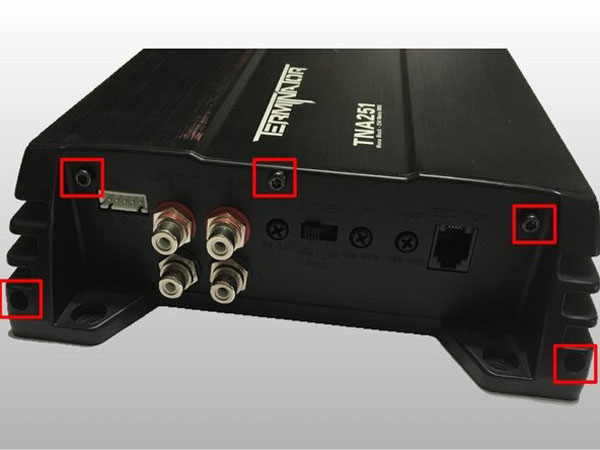

  • Ở phía bên trái của amp (Bên RCA), sử dụng cờ lê Allen để tháo 5 ốc vít được chỉ định.

!!! Hãy cẩn thận để không đặt sai ốc vít.

Bước 6: Tháo gỡ

  • Bây giờ chúng ta đã lấy tất cả các ốc vít bên ngoài ra, hãy nhìn vào bên trong!
  • Tất cả bạn phải làm để vào bên trong là nâng nắp lưng ra. Dễ chứ nhỉ?

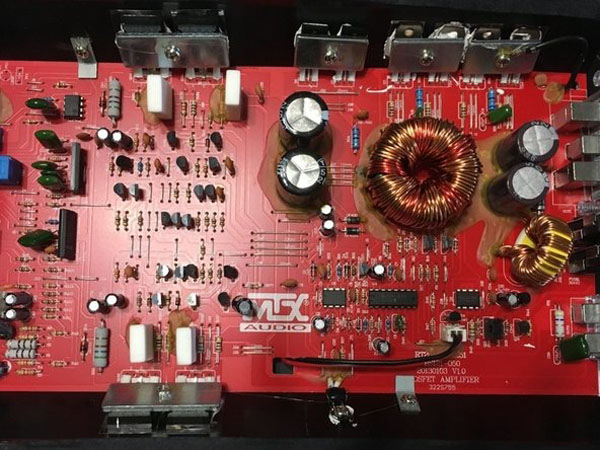

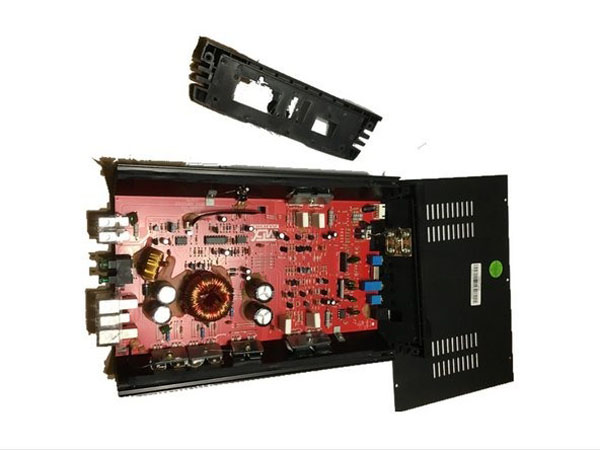

Bước 7: Bảng mạch chính

  • Các bộ phận bên trong của Bộ khuếch đại này bao gồm:
  • Bảng mạch chính
  • Bóng bán dẫn
  • Điện trở
  • Điốt
  • Tụ điện
  • Các thành phần khác giúp khuếch đại, lọc và tăng cường âm thanh.

!!! THẬN TRỌNG: Cẩn thận không làm đổ chất lỏng lên bảng mạch này!

Bước 8: Bộ khuếch đại xe MTX Terminator TNA252

  • Trong bước này, tôi sẽ giải thích cách Bộ khuếch đại xe hơi MTX Terminator TNA252 này hoạt động.
  • Bộ khuếch đại này yêu cầu một dây nguồn 8 đo được kết nối trực tiếp với ắc quy bằng cầu chì và dây nối đất được kết nối với khung của xe.
  • Bộ khuếch đại được kích hoạt bằng dây bật từ xa được kết nối với âm thanh nổi.
  • Âm thanh nổi gửi tín hiệu âm thanh đến đầu vào RCA trên bộ khuếch đại.
  • Các tín hiệu âm thanh sau đó được lọc và khuếch đại bởi các thành phần bên trong của bộ khuếch đại.
  • Các thành phần này bao gồm: tụ điện, bóng bán dẫn, điện trở, X-overs, v.v.
  • Các tín hiệu âm thanh được khuếch đại sau đó được gửi đến loa, để phát ra âm thanh!

Bước 9: Sửa chữa

  • Để lắp lại Bộ khuếch đại xe hơi MTX Terminator TNA251, chỉ cần vặn vào tất cả các ốc vít bên trong (vít bạc) bằng cách sử dụng Tuốc nơ vít Phillips # 2.
  • Sau đó, vặn ốc ở hai bên (vít hình lục giác màu đen) bằng cách sử dụng Cờ lê Allen.
  • Cuối cùng, đặt nắp sau của Bộ khuếch đại xe hơi MTX Terminator TNA251 lên trên các cạnh và vặn 6 ốc vít Phillips màu đen bằng cách sử dụng Tua vít Phillips.
  • Xin chúc mừng – bạn đã hoàn thành việc phá hỏng Bộ khuếch đại xe hơi MTX Terminator TNA251! Đã đến lúc đẩy bộ khuếch đại này vào phía sau xe của bạn và thổi nhạc đó!
