Charge 3 Teardown

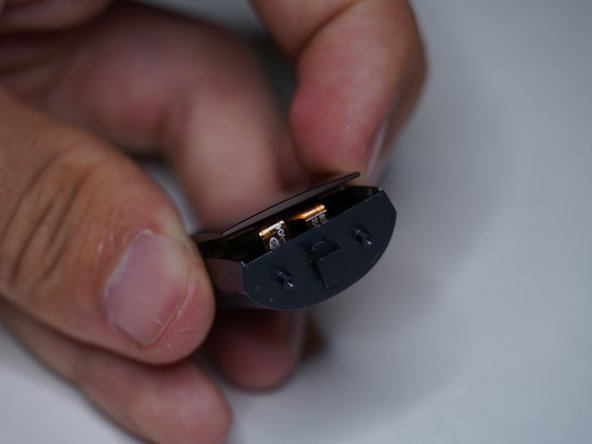

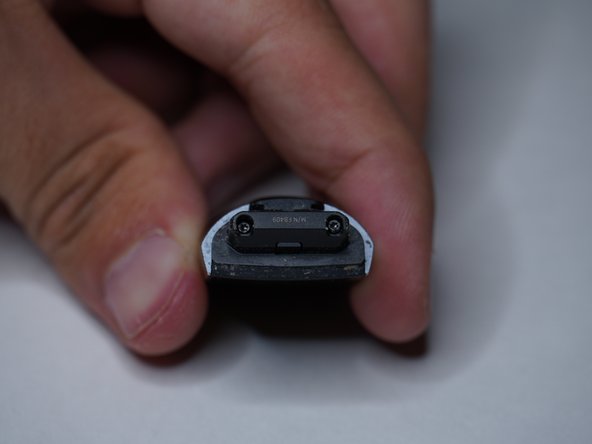

Bước 1: Kết nối dây đeo

• Tháo cả hai vít T3

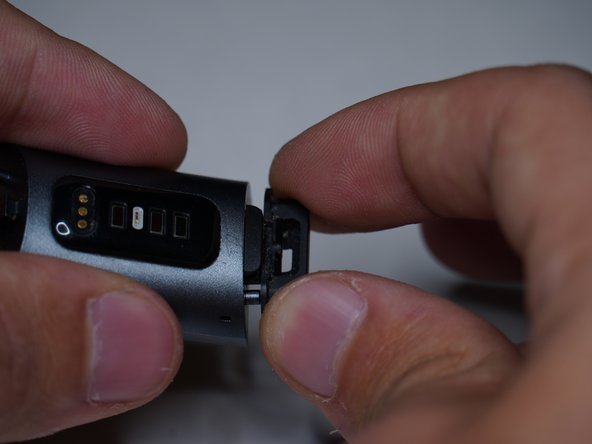

• Trượt miếng nhựa ra bằng cách nhấc ra rồi nâng lên

• Trượt cụm lò xo và nhựa ra khỏi đường ray

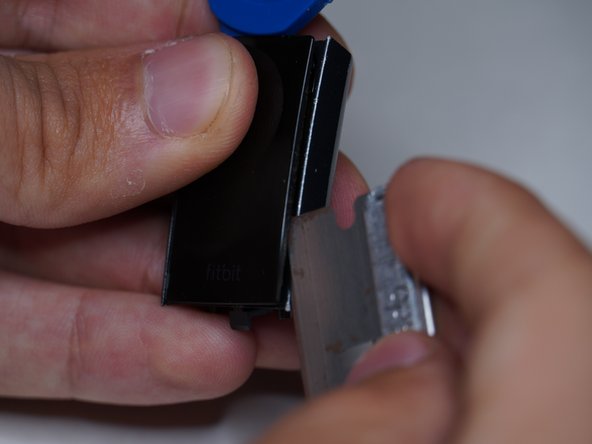

Bước 2: Hiển thị

• Làm nóng màn hình thủy tinh bằng máy sấy khô để làm mềm chất kết dính

• Bắt đầu bước tiếp theo ở phía đối diện của từ ngữ Fitbit bên dưới tấm kính. Điều này là do các cáp hiển thị được đặt ở đó

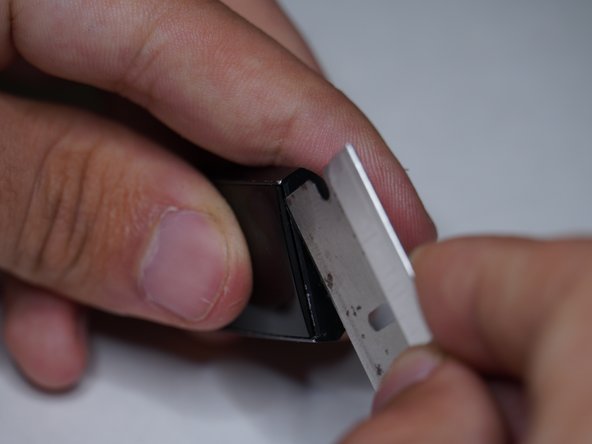

• Chèn một lưỡi dao cạo giữa kính và thân máy

• Tiếp tục đi xung quanh viền màn hình cho đến khi lỏng lẻo

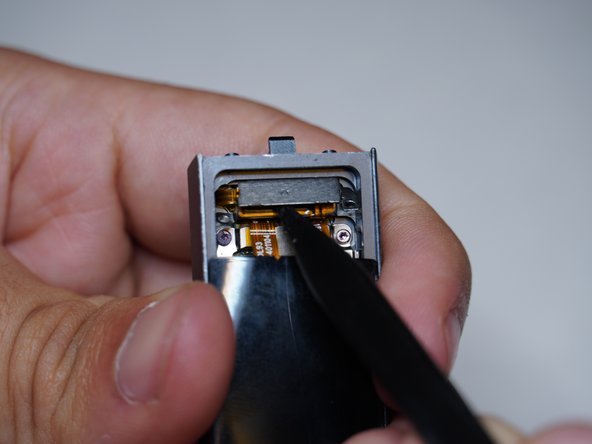

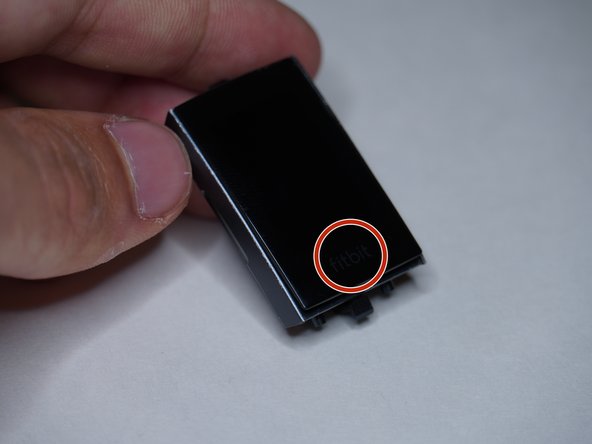

Bước 3: Cảnh báo cáp

• Đây là cách những sợi cáp đó gần với mép bên dưới dòng chữ Fitbit, vì vậy hãy cẩn thận

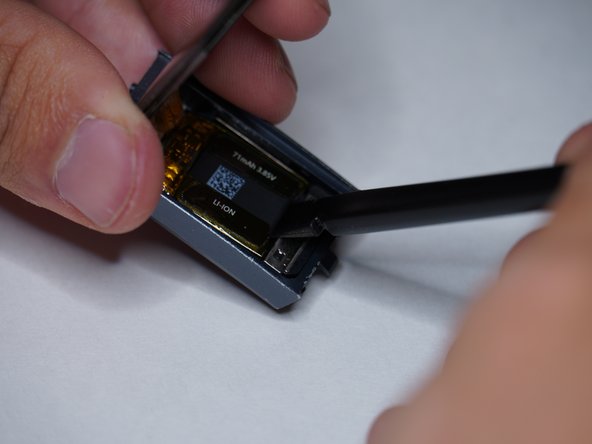

Bước 4: Pin

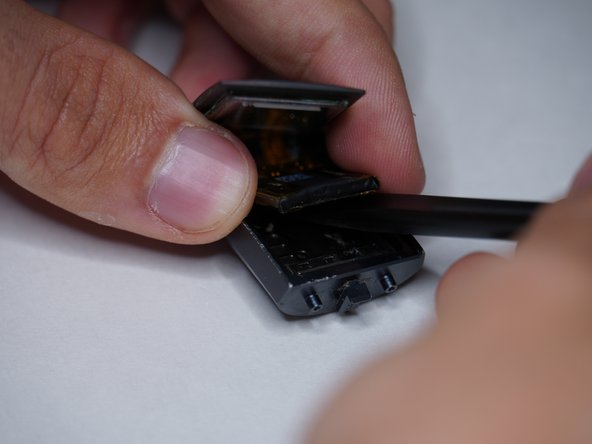

• Nâng màn hình lên nhẹ nhàng

• Pin được gắn với một ít chất kết dính nên hãy nhấc nhẹ nhàng

• Tháo đầu nối pin

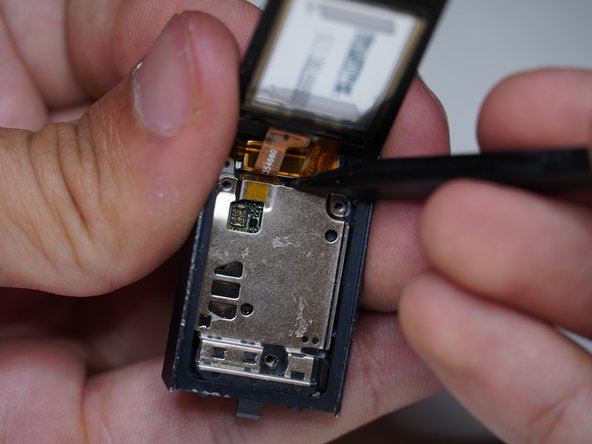

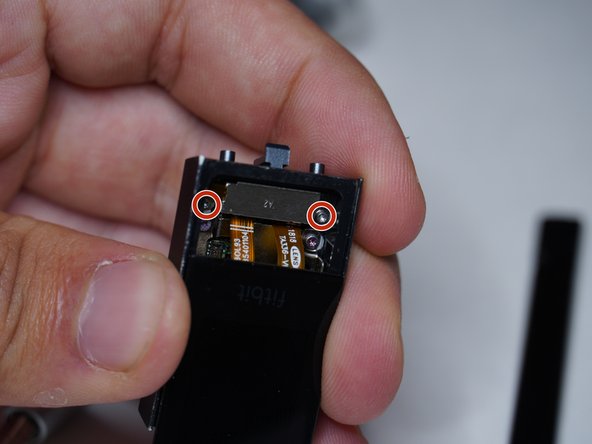

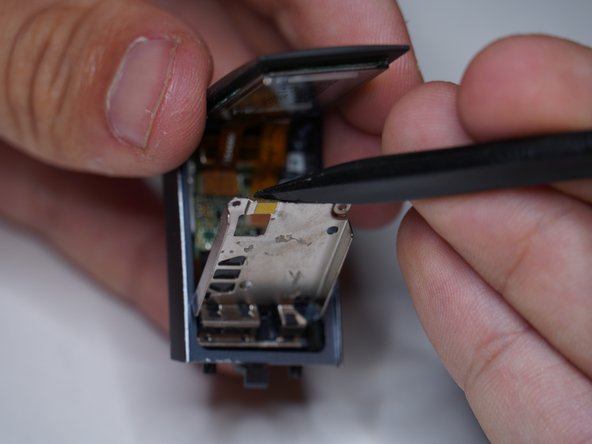

Bước 5: Tấm chắn rung

• Màu đỏ: Tháo cả hai vít T2

• Khiên kim loại nâng

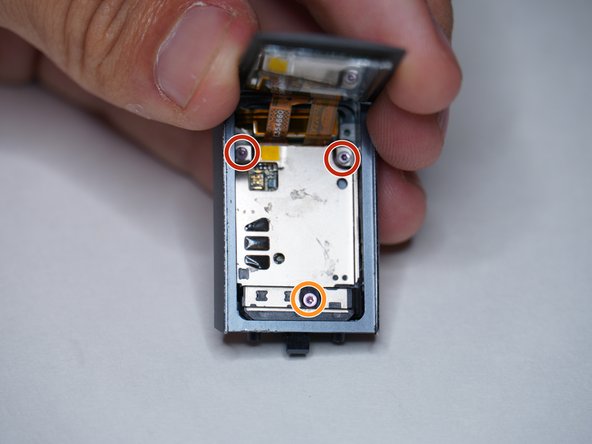

Bước 6:

• Màu đỏ: Tháo hai vít T2

• Màu cam: Tháo vít T3

• Khiên kim loại nâng

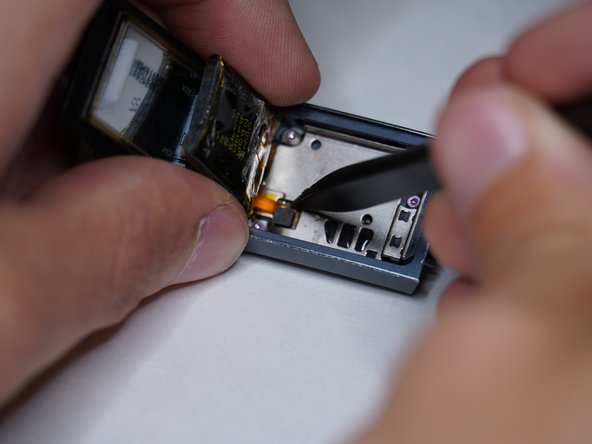

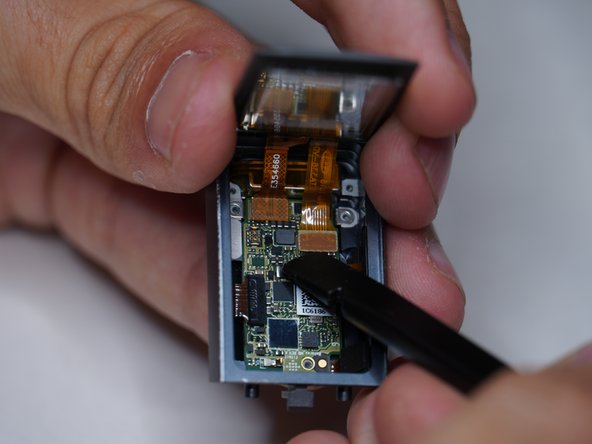

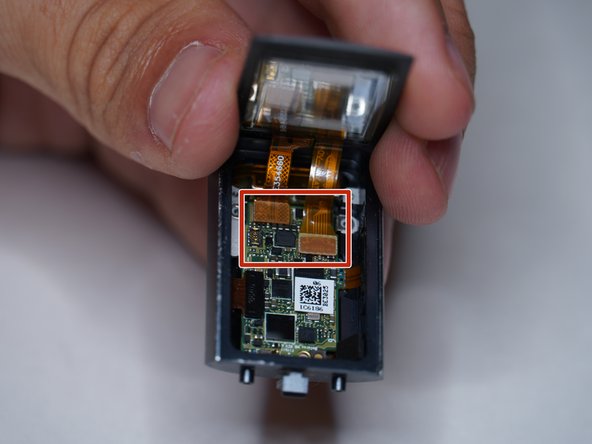

Bước 7: Trình kết nối hiển thị

• Màu đỏ: Nhấc cả hai đầu nối màn hình

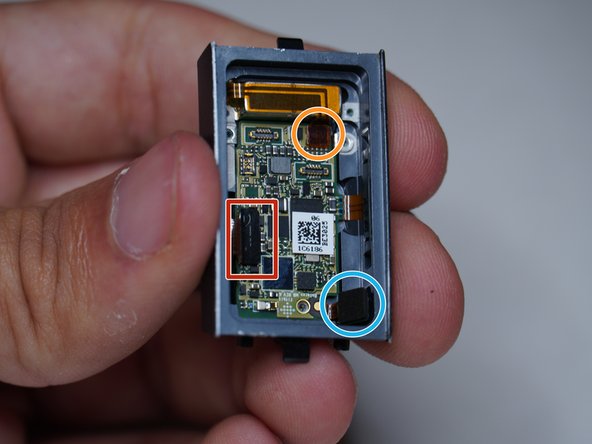

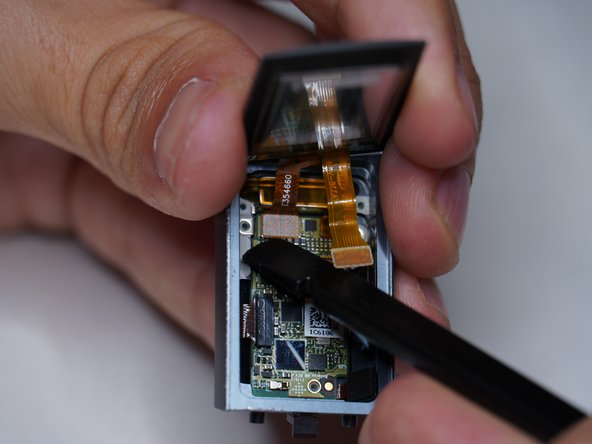

Bước 8: Ngắt kết nối và máy đo độ cao

• Màu cam: Ngắt kết nối động cơ máy rung

• Màu đỏ: Ngắt kết nối nhịp tim và đầu nối sạc

• Màu xanh dương: Loại bỏ máy đo độ cao

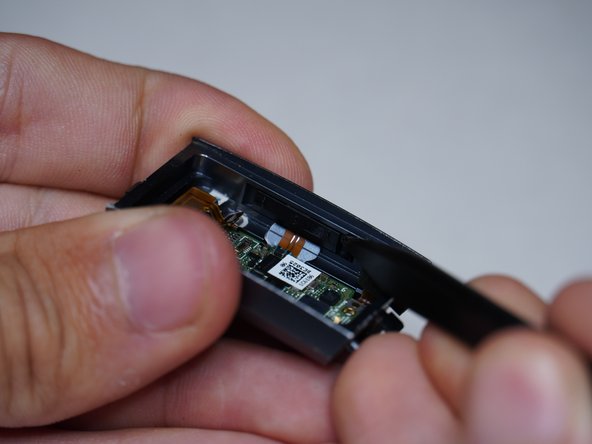

Bước 9: Nút bên và Bộ rung

• Tháo cụm nút khỏi vỏ

• Tháo động cơ máy rung

• Có một chút chất kết dính và có từ tính với vỏ máy

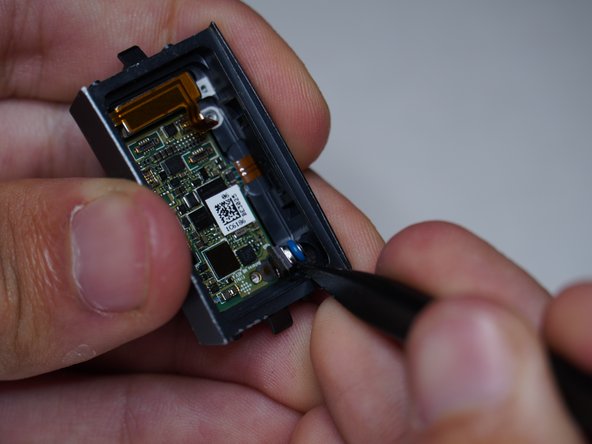

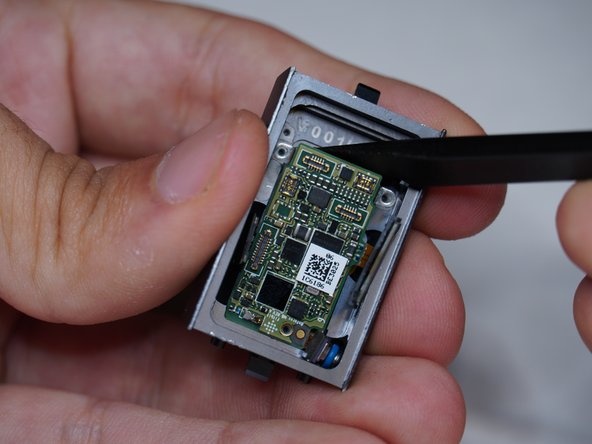

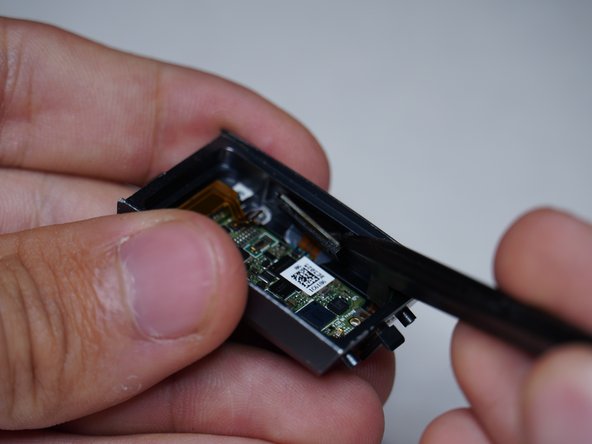

Bước 10: Bo mạch chủ

• Xóa bo mạch chủ

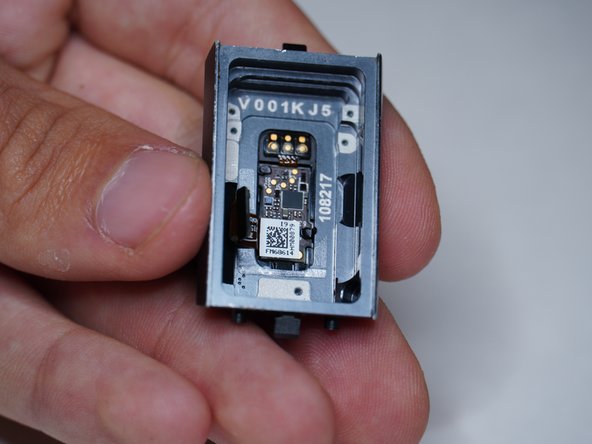

• Có vẻ như cảm biến nhịp tim và chân sạc được đúc vào vỏ và tôi không thể tháo chúng ra
