Dell Optiplex GX620 – Hướng dẫn tháo lắp

Bước 1: Cách rút phích cắm và xả trước khi sửa chữa

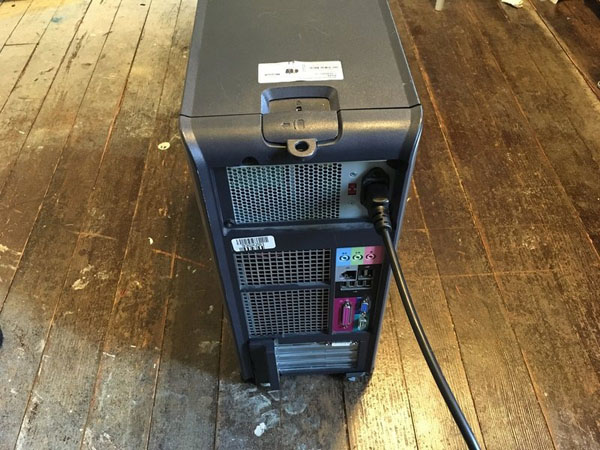

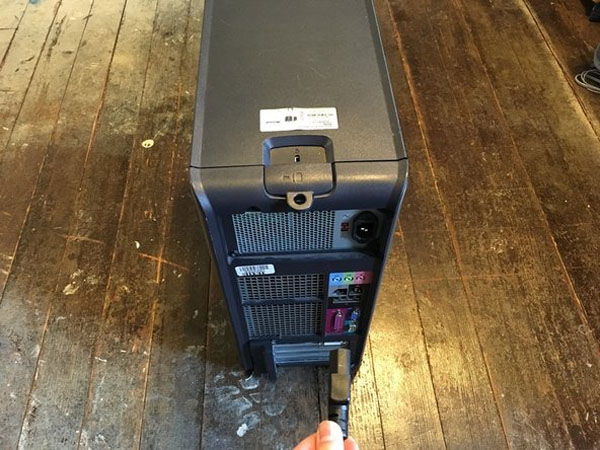

• Tắt nguồn PC của bạn và rút dây nguồn khỏi mặt sau.

Bước 2:

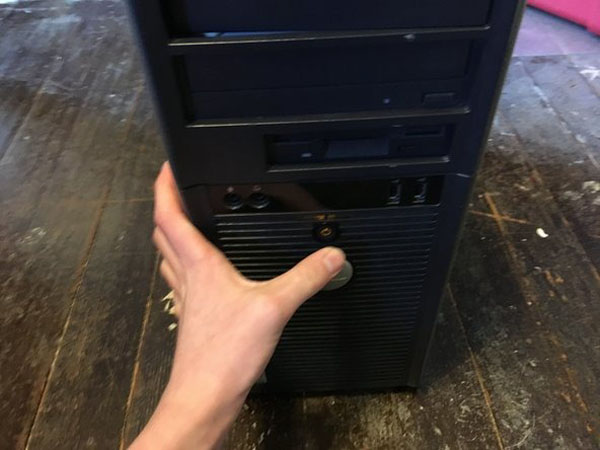

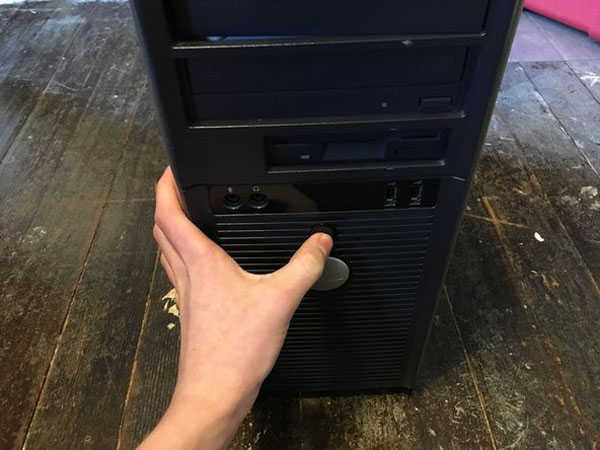

• Nhấn và giữ nút nguồn trong khoảng 10 giây, sau đó thả ra.
  • Điều này giúp rút hết năng lượng còn lại được lưu trữ trong các tụ điện, để bạn có thể làm việc an toàn trên các bộ phận bên trong.

Bước 3: Tháo lắp bảng điều khiển bên Dell Optiplex GX620

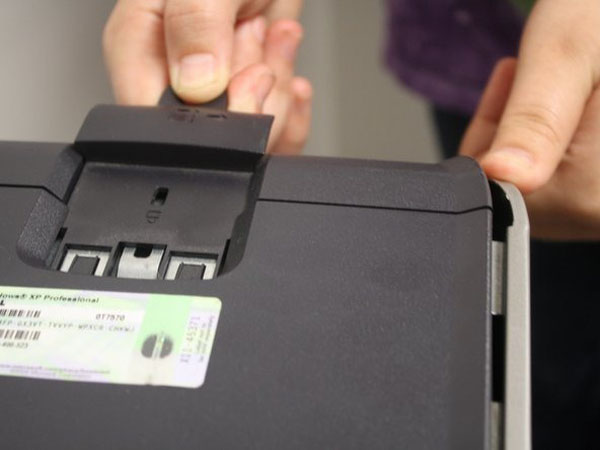

• Với máy tính đứng thẳng, kéo chắc chắn vào tab ở phía sau máy tính.
• Khi bảng điều khiển bên bật ra miễn phí, nhẹ nhàng kéo bảng ra khỏi máy tính.
• Nếu bạn gặp khó khăn trong việc giải phóng bảng điều khiển bên khỏi thùng máy, bạn có thể cần phải kéo tab khó hơn một chút.

Bước 4: Bạn có căn cứ không?

• Đặt dây đeo cổ tay chống tĩnh điện trên cổ tay không phổ biến của bạn (nếu bạn thuận tay phải, đặt nó trên cổ tay trái của bạn) và kết nối kẹp kim loại với cạnh kim loại ở bên trong vỏ máy tính

Bước 5: Cấp điện

• Xác định vị trí cung cấp điện
• Thực hiện theo tất cả các dây dẫn ra khỏi nguồn điện và rút tất cả các đầu nối nguồn
• Kiểm tra xem tất cả các dây nguồn không có bất kỳ clip hoặc dấu ngoặc nào trong trường hợp
• Rút nguồn điện từ phía sau bên ngoài của vỏ
• Nhấn tab màu xanh phía sau nguồn điện và tháo nguồn điện ra khỏi vỏ

Bước 6: Khe mở rộng

• Kiểm tra các khe cắm mở rộng máy tính
• Nếu có card đồ họa, hãy tháo phần cứng giữ ở mặt sau của vỏ để hiển thị các cạnh của khe cắm thẻ mở rộng trên vỏ
• Xác định vị trí tab nhỏ phía sau thẻ ở cạnh của khe
• Bấm và giữ tab cách xa khe cắm và nhẹ nhàng kéo thẻ ra khỏi khe
• Tháo card đồ họa khỏi vỏ và đặt an toàn sang một bên
• Thay thế phần cứng giữ ở mặt sau của vỏ để ẩn các cạnh của khe cắm thẻ mở rộng trên vỏ

Bước 7: Ổ đĩa quang

• Xác định vị trí bất kỳ ổ đĩa quang (ổ đĩa CD hoặc DVD)
• Rút cáp dữ liệu kết nối ổ đĩa quang với bo mạch chủ tại ổ đĩa (cáp vẫn phải được kết nối với bo mạch chủ)
• Trượt khung màu xanh theo hướng mũi tên trên giá đỡ hiển thị để nhả nhựa ở mặt trước của máy tính và cẩn thận gỡ bỏ
• Trượt khung màu xanh một lần nữa và tháo ổ đĩa quang khỏi vỏ máy tính qua mặt trước
• Ngắt kết nối cáp dữ liệu khỏi bo mạch chủ gắn vào ổ đĩa quang và đặt nó với ổ đĩa quang

Bước 8: Ổ cứng

• Xác định vị trí bất kỳ ổ đĩa cứng
• Rút cáp dữ liệu kết nối ổ cứng với bo mạch chủ tại ổ đĩa (cáp vẫn phải được kết nối với bo mạch chủ)
• Tháo ổ cứng ra khỏi vỏ máy tính
• Ngắt kết nối cáp dữ liệu khỏi bo mạch chủ gắn vào ổ cứng và đặt nó với ổ cứng

Bước 9: RAM

• Lưu ý có bao nhiêu thanh RAM được cài đặt trên bo mạch chủ và trong đó các khe RAM được cài đặt (các) thanh
