Fiio M6 Teardown

Bước 1: Fiio M6 Teardown

• Ở trên là video hướng dẫn đầy đủ, nó bắt đầu sau khi tôi cố gắng mở nó từ phía sau. Thiết bị sẽ được mở từ màn hình.

Bước 2:

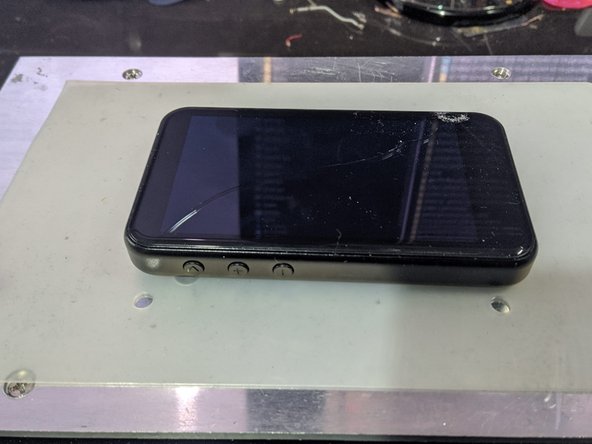

• Đun nóng thiết bị đến 110C trong 2-3 phút.

Bước 3:

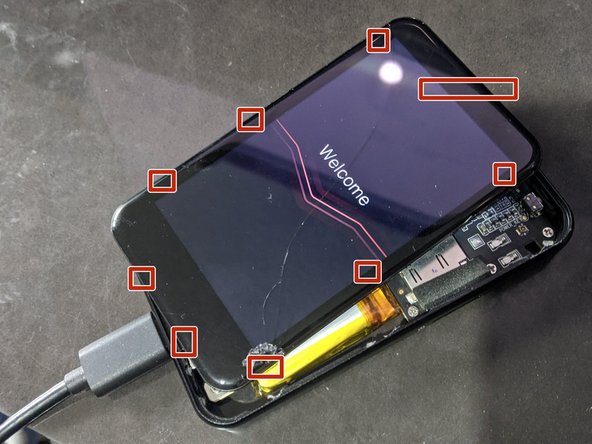

• Cạy các cạnh của thiết bị một cách cẩn thận (hoặc không nếu màn hình của bạn bị vỡ). Có 8 tab nhựa giữ màn hình vào khung, với một ít keo trong mỗi tab. Tab trên cùng là một tab lớn, vì vậy bạn phải bắt đầu từ dưới cùng.

Bước 4:

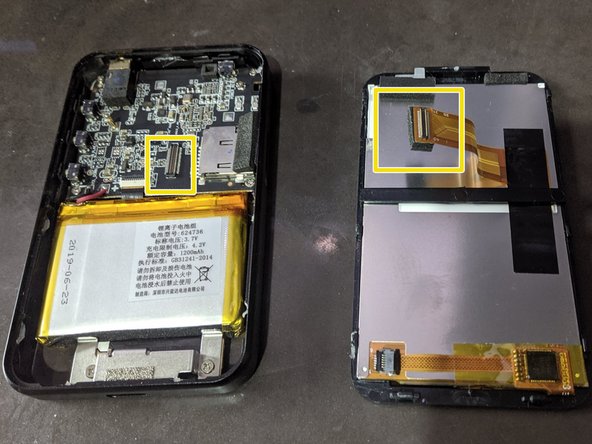

• Ngắt kết nối dải băng LCD ở giữa khung và bạn có thể tách màn hình LCD khỏi khung. Tại thời điểm này, bạn có thể đặt một màn hình LCD thay thế.

Bước 5:

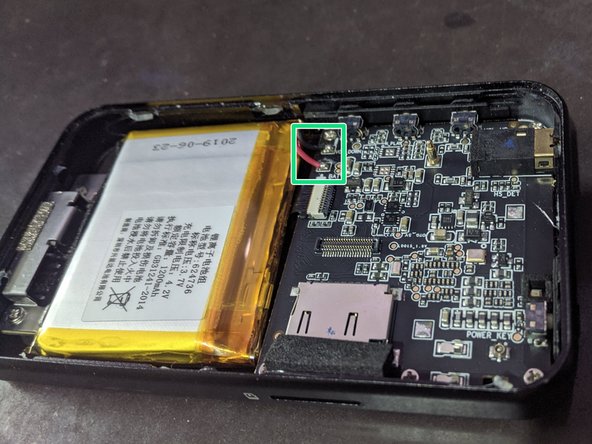

• Nhìn từ trên xuống của thiết bị được mở ra, pin được hàn với một ít lớp phủ bảo vệ trên các miếng đệm.

Bước 6:

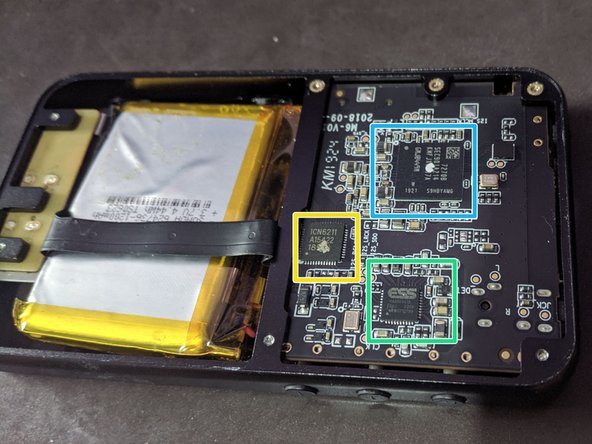

• Mặt sau của thiết bị, Phần được xác định:

• DAC ES9018Q2C

• Bộ điều khiển LCD ICN6211 MIPI

• Exynos 7270, đây là một con chip tích hợp cao dành cho thiết bị đeo được, Nó bao gồm các đặc điểm Samsung SOC thông thường, với DRAM & eMMC xếp chồng được tích hợp vào gói. Đó là lý do tại sao PCB không có bất kỳ DRAM hoặc chip lưu trữ nào xung quanh.

Bước 7:

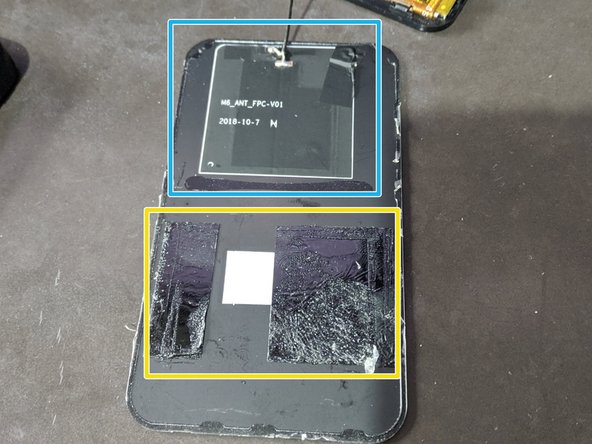

• Tôi đã tháo tấm nền, nhưng đối với màn hình LCD hoặc thay pin thì không cần thiết. Pin được dán vào mặt sau và có một ăng-ten ở phía trên.

Bước 8:

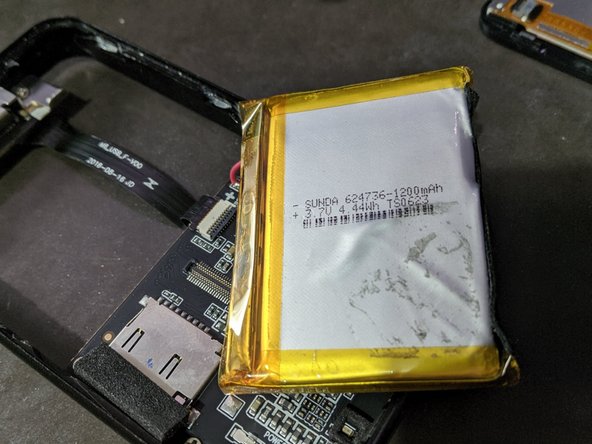

• Chi tiết Pin.

• Sản xuất bởi SUNDA.

• 3.7v đến 4.2v

• 1200mAh

• 624736 yếu tố hình thức túi
