Google cách mạng hóa thị trường điện thoại thông minh với Pixel 2 XL, cung cấp khả năng bóp mới. Chúng tôi hy vọng một giọt nước mắt sẽ tiết lộ điện thoại này có thể chạy được như thế nào. Hãy theo dõi khi chúng tôi tìm hiểu sâu về chiếc điện thoại mới nhất, lớn nhất (và lớn nhất) của Google!

Bạn muốn vắt kiệt từng giọt kiến ​​thức của chúng tôi? Theo dõi chúng tôi trên Facebook , Instagram hoặc Twitter .

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Google Pixel 2 XL của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

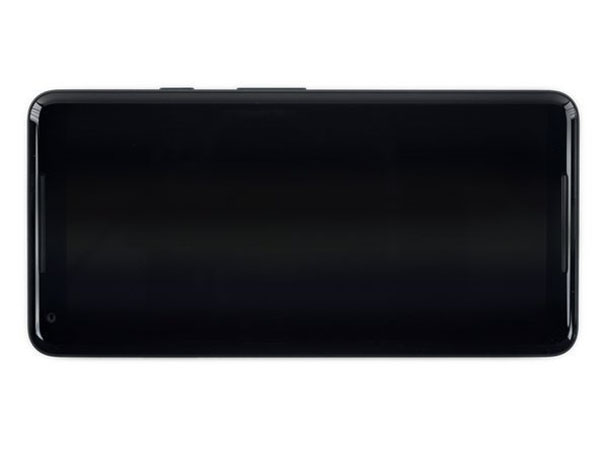

Bước 1: Google Pixel 2 XL - Hướng dẫn tháo lắp

  • Tổng quan nhanh về nhóm phần cứng công nghệ cao cấp của Google đã siết chặt vào điện thoại này:
    • Màn hình 6 inch bằng nhựa OLED ( POLED ) với độ phân giải QHD + 1440 x 2880 (538 ppi) và 3D Gorilla Glass 5

    • Bộ xử lý Qualcomm Snapdragon 835 Octa-core, 64 bit (2.35 GHz + 1.9 GHz) với RAM 4 GB LPDDR4x

    • Camera chính 12,2 MP, f / 1.8 với tự động lấy nét theo pha kép pixel và tự động lấy nét laser; Camera selfie 8 MP

    • Bộ nhớ trong 64 GB hoặc 128 GB

    • Cảm biến vân tay gắn trên Pixel Imprint

    • IP67 chống nước và bụi

    • Android 8.0 Oreo

Bước 2:

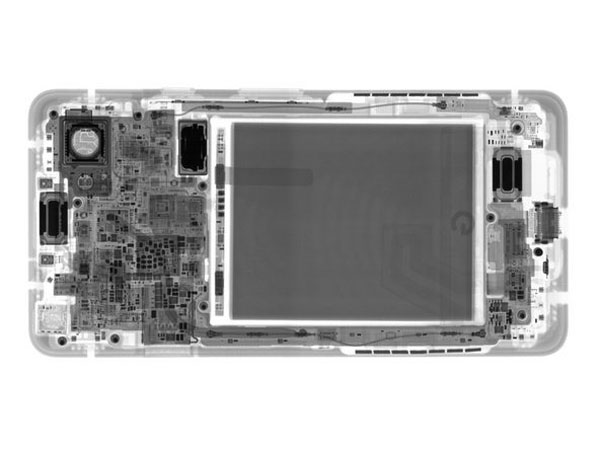

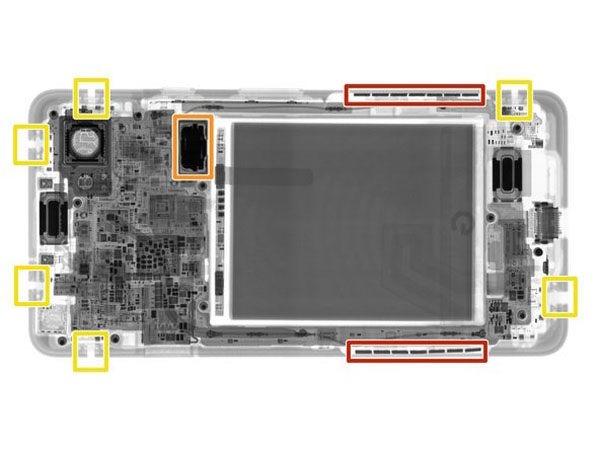

  • Những người bạn của chúng tôi từ Creative Electron đã lái xe từ San Marcos, CA đến để cung cấp cho chúng tôi một số trí thông minh tia X.
    • Hai hàng hình chữ nhật siêu dày đặc này trông giống như chúng ở đúng vị trí là cảm biến bóp.Nam châm của chúng ta bị thu hút bởi chúng thông qua vỏ máy, nhưng chúng không phải là nam châm. Chúng ta sẽ phải bóc chúng ra để tìm hiểu bí mật của họ.

    • Hình như động cơ rung là ( một lần nữa ) một bộ dao động tuyến tính.

    • Mặc dù hoàn toàn không thể nhìn thấy bằng mắt thường, Pixel 2 XL  các dải ăng ten thể thao, những điểm sáng xung quanh chu vi của vỏ sau.

    • Ngay cả với tầm nhìn tia X của chúng tôi, chúng tôi cũng không thấy giắc cắm tai nghe …

Bước 3:

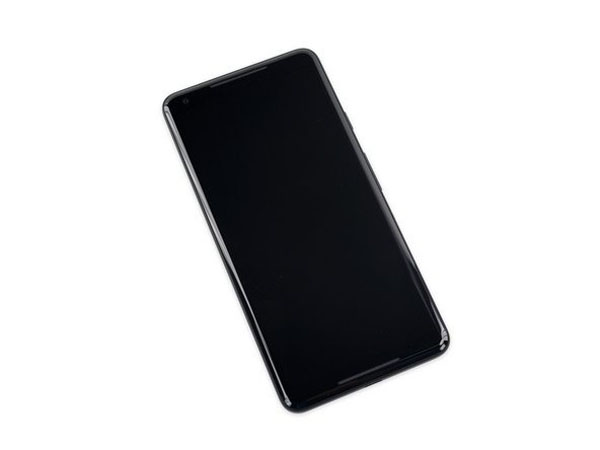

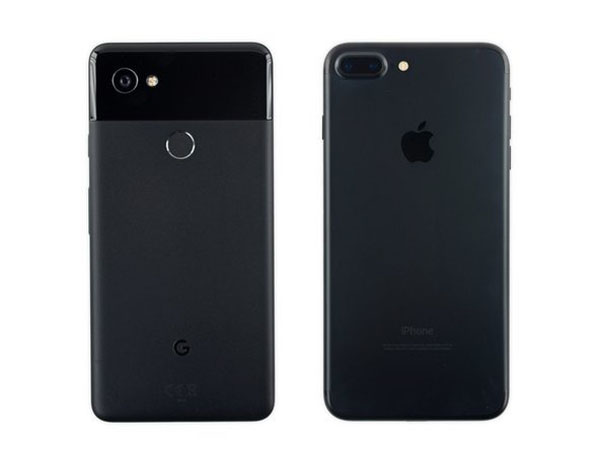

  • Google kêu gọi thế giới hãy hỏi nhiều hơn về điện thoại của bạn , “mặc dù thật khó để đòi hỏi nhiều hơn nhiều so với kiểu dáng từ iPhone 7 Plus.

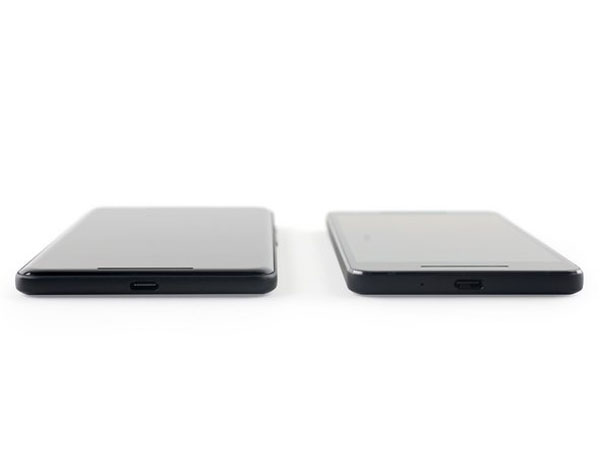

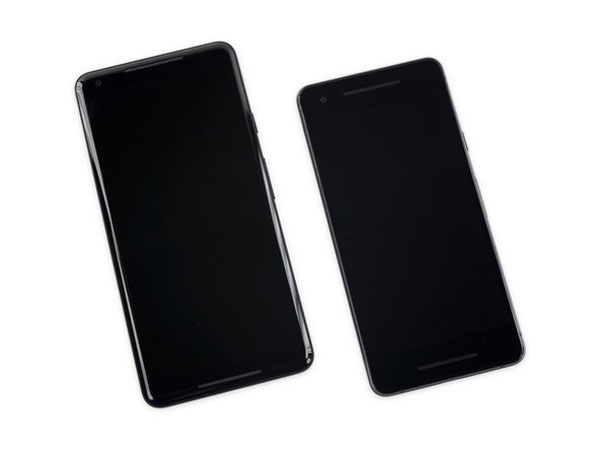

  • Tuy nhiên, chúng ta có thể yêu cầu một chút nhiều hơn từ Pixel 2 XL so với Pixel 2. tiêu chuẩn XL có ít viền hơn và nhiều màn hình hơn cho thiết kế tổng thể đẹp hơn.

  • So với màn hình 2D tiêu chuẩn trên Pixel 2 tiêu chuẩn, màn hình XL mang đến cho người dùng một nửa chiều hoàn toàn !

Bước 4:

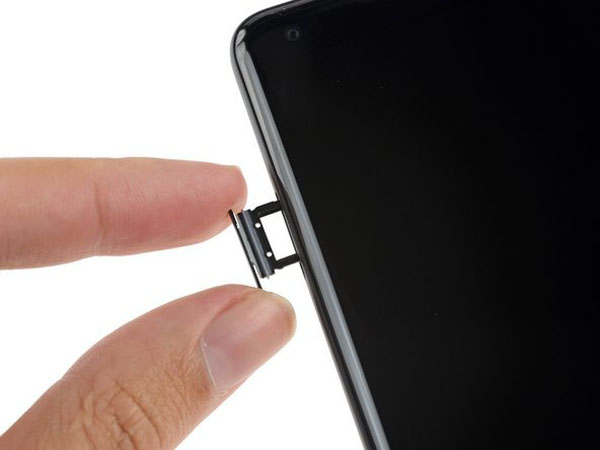

  • Chống nước cho điện thoại thông minh có nghĩa là niêm phong tất cả các điểm xâm nhập. Chúng tôi tìm thấy bằng chứng đầu tiên về những nỗ lực của Google trong một miếng đệm trên khay SIM.

    • Không phải điện thoại này cần thẻ SIM vật lý .

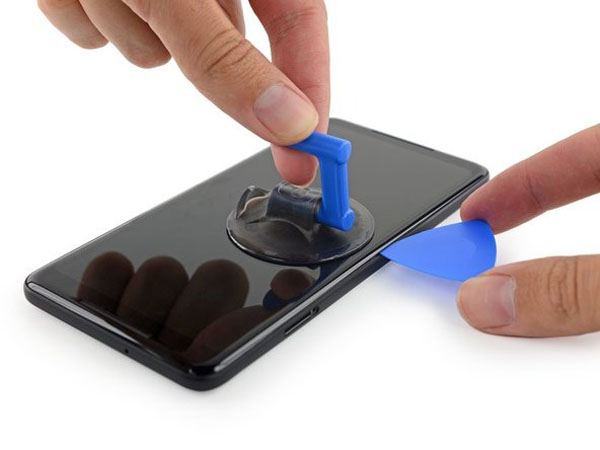

  • Để khởi hành thủ tục mở điện thoại thông minh tiêu chuẩn, chúng tôi để lại iOpener phía sau ngày hôm nay. Pixel 2 sử dụng băng keo bọt có thể tách rời mà không cần truyền nhiệt.

  • Bên trong, chúng tôi tìm thấy các dây cáp dài, một sự chào đón từ một số lỗ hổng nguy hiểm với cácđiện thoại thông minh trong quá khứ .

Bước 5:

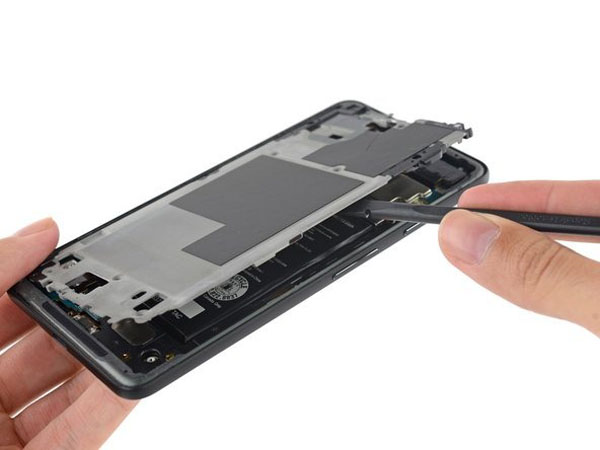

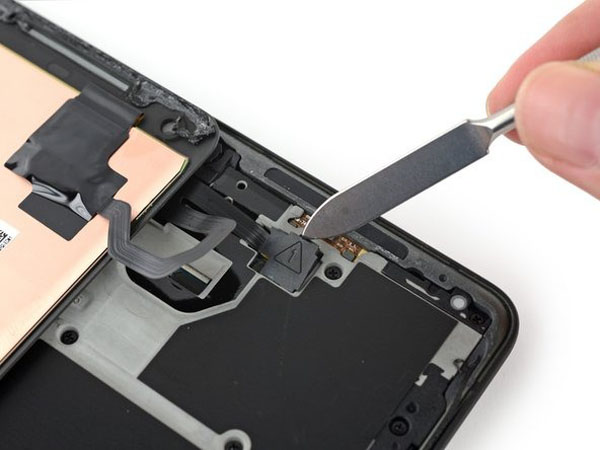

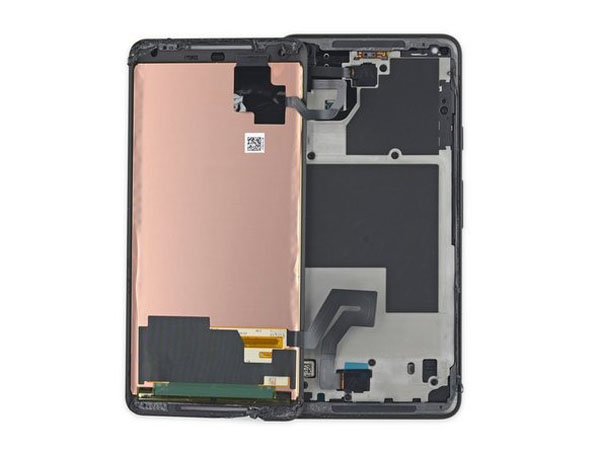

  • Chúng tôi sẽ phải tháo màn hình trước khi tiếp tục. Hai dây cáp của nó được bảo đảm bằng phích cắm nhựa trong midframe, và chúng chỉ xuất hiện với một số lời khích lệ từ một công cụ pry khổng lồ .

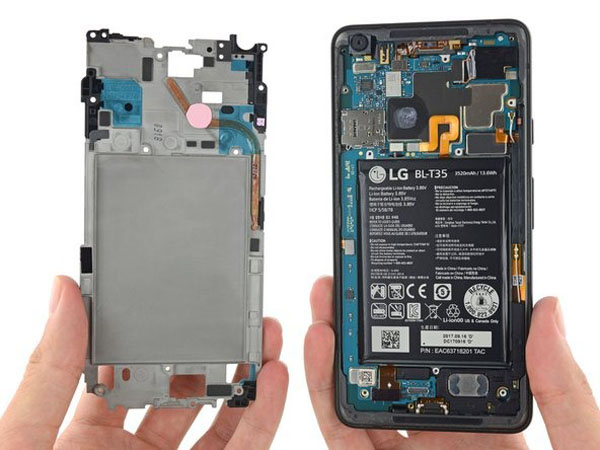

  • Giống như trong Pixel XL ban đầu, một midframe magiê tách màn hình ra khỏi các bộ phận bên trong và cung cấp một mặt sau vững chắc phía sau màn hình khi bạn đang nghiền nát nó.

  • Cõng lên midframe đó, chúng tôi tìm thấy một ống dẫn nhiệt hoàn toàn mới! Có vẻ như điện thoại này có thể chạy nóng hơn một chút so với hóa thân trước đó.

Bước 6:

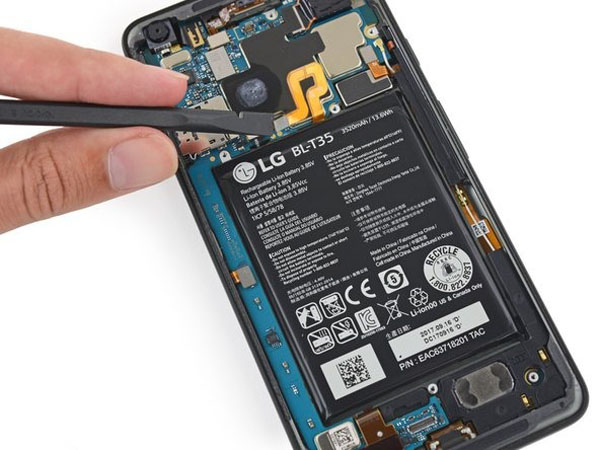

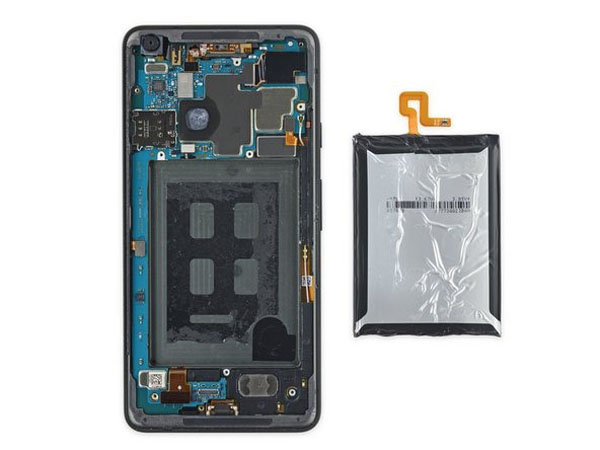

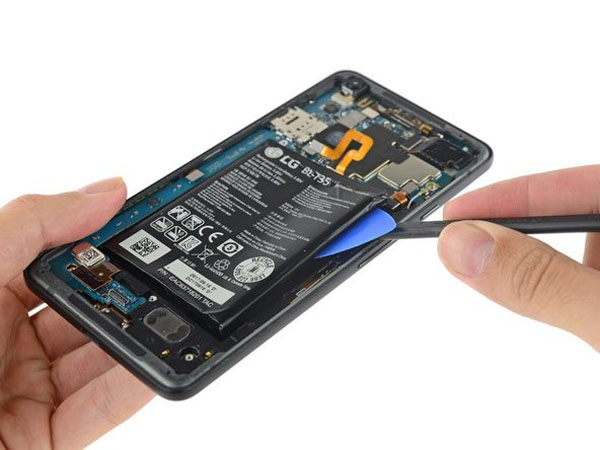

  • Năm ngoái, Pixel XL do HTC chế tạo đã cho chúng ta thấy một cách mới để loại bỏ pin gắn liền với nhãn bên ngoài được đục lỗ cho phép bạn rút pin ra khỏi vỏ, sau đó dễ dàng bóc phần còn lại của nhãn.

  • Năm nay, có vẻ như kiểu dáng công nghiệp của LG không bao gồm bất kỳ quy định nào để dễ dàng tháo pin. ( RIP , bạn cũ LG.)

  • Pin này chứa 13,6 Wh (3520 mAh ở mức 3,85 V), nhỉnh hơn một chút so với 13,28 Wh của năm ngoái .

  • Đó là ngang bằng với gói năng lượng 13,48 Wh trong Galaxy S8 + của Samsung , và nhiều hơn đáng kể so với 10,28 Wh mà iPhone 8 Plus quản lý để có được.

Bước 7:

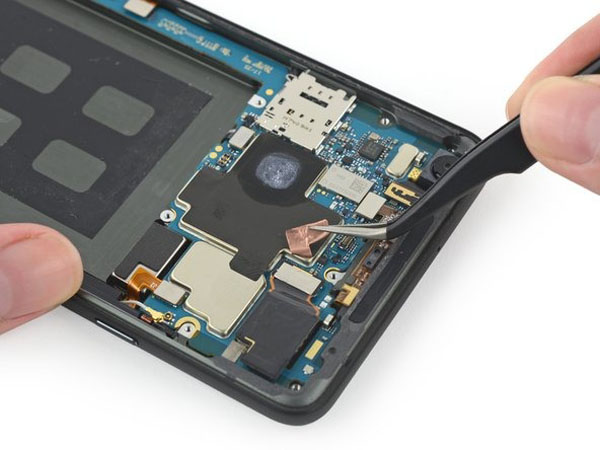

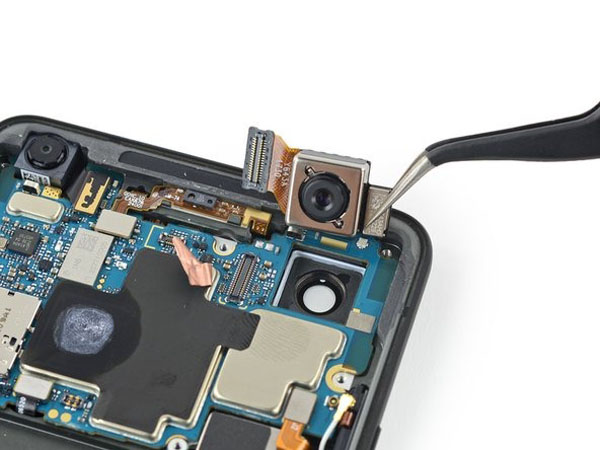

  • Chúng tôi bóc lại một số băng đồng để giải phóng con thú của máy ảnh chính XL .

  • Mặc dù số megapixel trên máy ảnh này gần bằngnăm ngoái , nhưng sự tương đồng giữa các cảm biến kết thúc ở đó.

    • Năm nay Google đã chuyển sang cảm biến pixel kép, thêm tính năng ổn định hình ảnh quang học và mở khẩu độ lên đến f / 1.8 từ f / 2.0 của năm ngoái.

    • Ngoài ra còn có Google Lens mới ? Ồ, ồ không phải là ổn, không phải là ống kính vật lý , gotcha.

Bước 8:

  • Mảng cảm biến phía trước được rút ra, nhưng vẫn ở trong điện thoại bây giờ, chúng ta có cá lớn hơn để chiên.

    • Cùng với một vài đầu nối khác, đó là tất cả những gì đang giữ bo mạch chủ này trong hệ thống dường như những ốc vít midframe đó là ốc vít duy nhất!

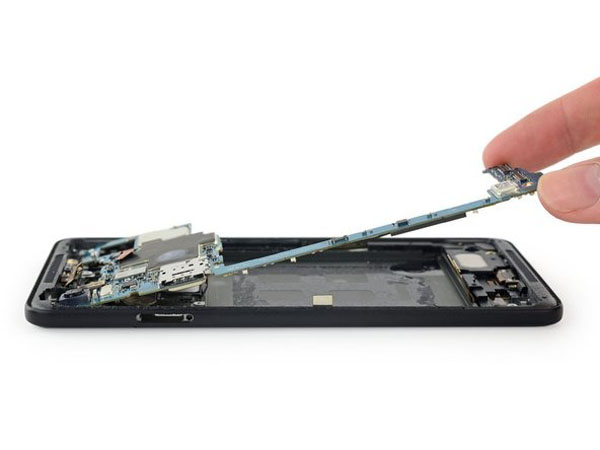

  • Các bo mạch chủ đã ra! Nhưng chúng tôi có một rào cản nhỏ để loại bỏ.

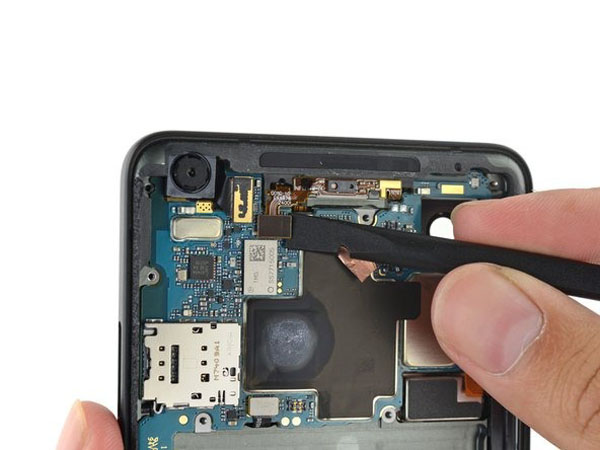

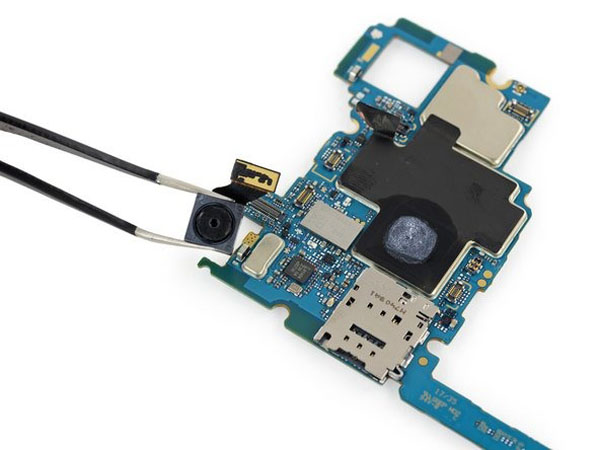

  • Camera mặt trước 8 MP bật miễn phí dễ dàng và có thể yên tâm, biết rằng nó có độ phân giải đầy đủ hơn so với các sản phẩm iPhone mới nhất.

Bước 9:

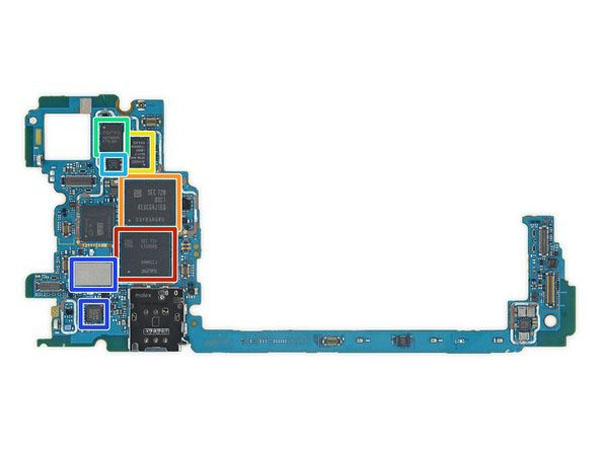

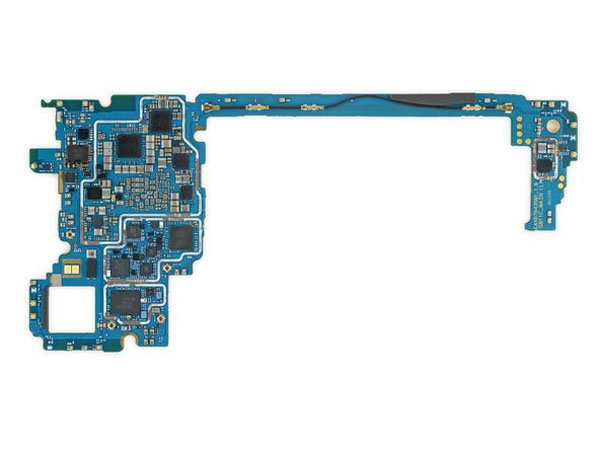

  • Từ cát đến silicon, với tất cả các con chip trên bảng này, đó là một Sahara nhỏ. Hãy kể tên một vài trong số họ!
    • Samsung K3UH5H5 DRAM di động 4 GB LPDDR4, xếp lớp trên Snapdragon 835 của Qualcomm

    • Bộ lưu trữ flash đa năng 64 GB SamsungKLUCG4J1ED

    • Avago AFEM-9046 KA1717 LB003 172604S6 00105

    • Qorvo QM78035 (có thể là mô-đun RF Fusion?)

    • Skyworks 7360-2A 1716 HX

    • NXP 81A04 39 04 sSD730 (có thể là bộ điều khiển NFC) và Murata SS7715005 (mô-đun Wifi / Bluetooth?)

    • Cuối cùng nhưng không kém phần quan trọng , chúng tôi có SoC trong nhà, được thiết kế tùy chỉnh đầu tiên của Google, Pixel Visual Core , được gắn nhãn SR3HX X726C502.Hiện đang nằm im, Pixel Visual Core sẽ được kích hoạt với Android 8.1.

Bước 10:

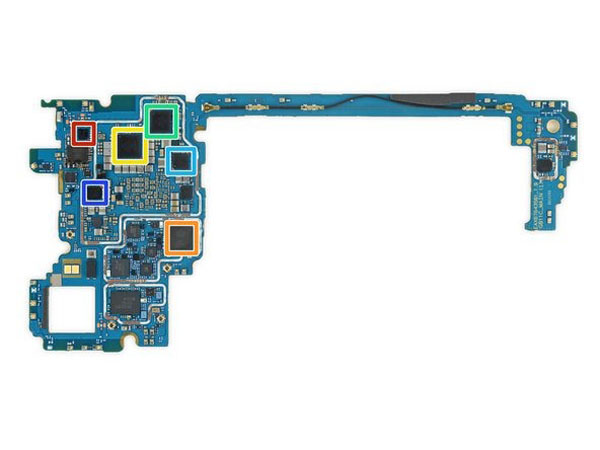

  • Ở những nơi khác bên dưới lớp vỏ, chúng tôi đào lên:
    • ST Vi điện tử ST33G1M2 32 bit MCU với ARM SecurCore SC300

      • Đây là cùng một SIM nhúng (eSIM) mà chúng tôi đã tìm thấy trong Apple Watch Series 3 .

    • Bộ thu phát RF Qualcomm WTR5975 Gigabit LTE

    • IC quản lý năng lượng Qualcomm PM8998

    • (Qualcomm ??) PMI8998 003 7R71286 HE720 13

    • Qualcomm SMB1381 Sạc nhanh 4 IC

    • (Dụng cụ Texas?) TI 75AQJH1 2557

Bước 11:

  • Với phần thịt của Pixel được rút ra, chúng tôi chỉ có một vài thiết bị ngoại vi để tham dự.

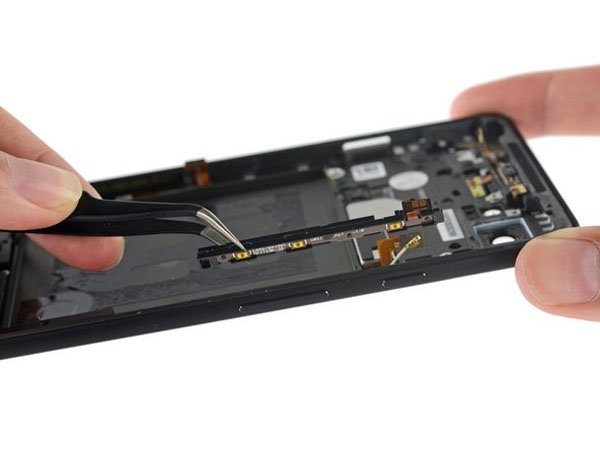

  • Nút chuyển đổi âm lượng / nguồn trực tiếp trên một cáp duy nhất được hỗ trợ bởi khung nhựa.

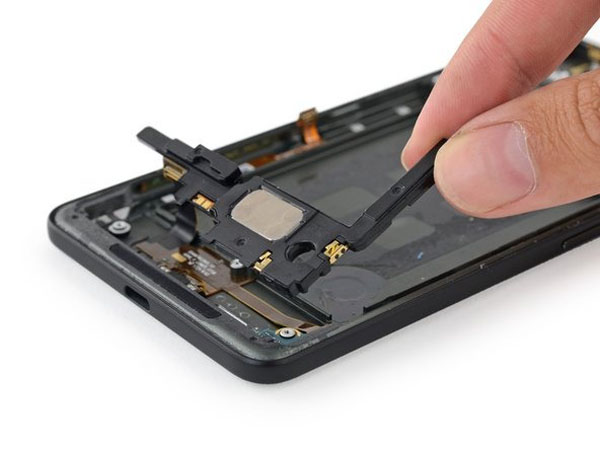

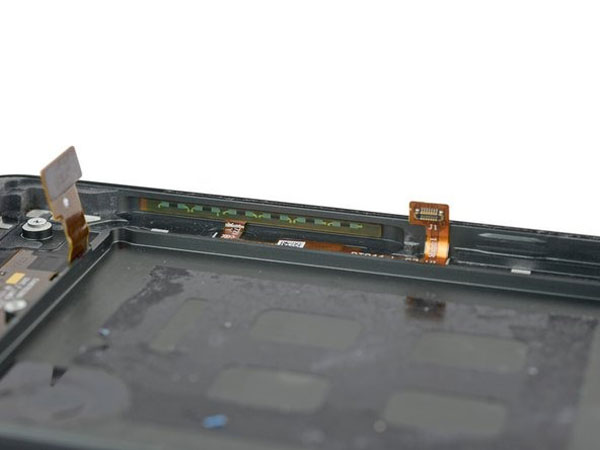

  • Bộ loa được ra mắt tiếp theo, cho chúng ta cái nhìn đầu tiên về … cảm biến vắt.

    • Dựa trên cách thức triển khai công nghệ, chúng tôi đang mong đợi một thứ tương tự như trackpad Force Touch của Apple. Chúng ta hãy lấy cảm biến này ra khỏi thùng máy và xem liệu chúng ta có thể hiểu ý nghĩa của nó không.

Bước 12:

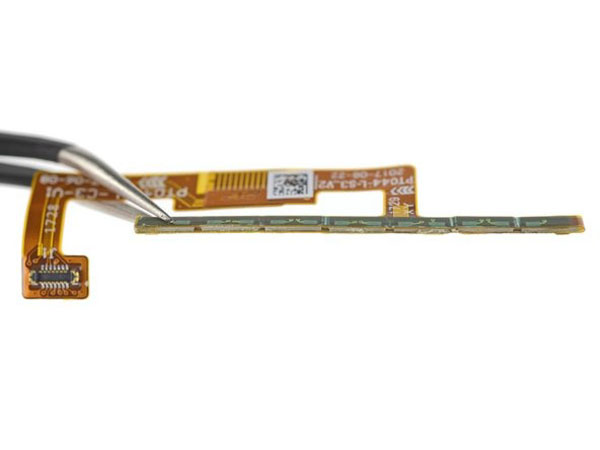

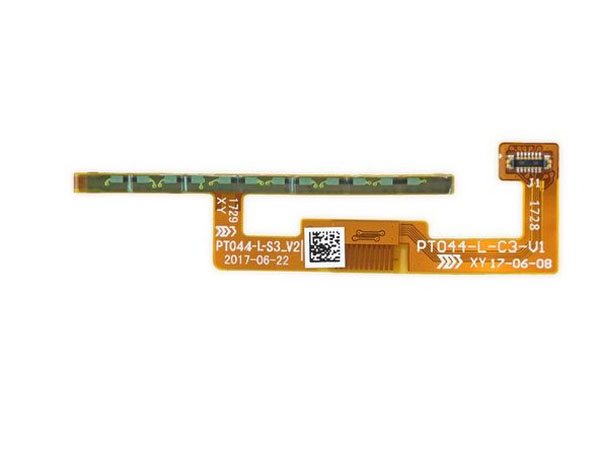

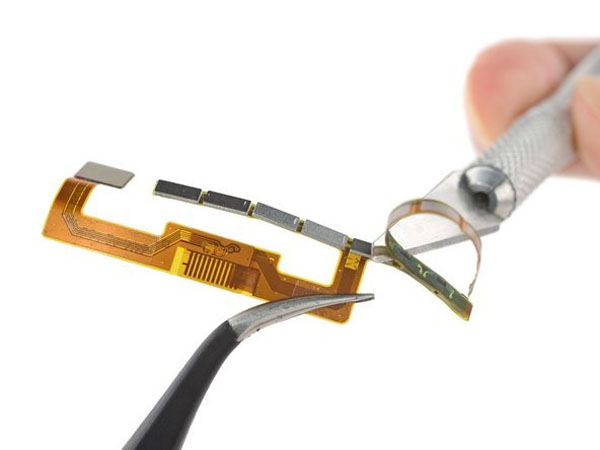

  • Đây là bí mật để siết chặt một nửa cặp cảm biến chịu trách nhiệm phát hiện khi bạn bóp cạnh Pixel 2 XL.

  • Cảm biến bao gồm một bảng mạch in linh hoạt được quấn quanh cả hai mặt của một khối thép, với đồng hồ đo biến dạng bắc cầu giữa các khoảng trống giữa các bit kim loại.

    • Đồng hồ đo biến dạng là điện trở nhạy cảm biến dạng, có chút thay đổi điện trở khi bị kéo căng hoặc bị cắt.

  • Có hai hàng đồng hồ đo biến dạng được phân tách bằng các miếng đệm nên cho cảm biến này có độ phân giải cao hơn một dải đồng hồ đo duy nhất, cho phép nó phát hiện ngay cả những sai lệch nhỏ nhất.

    • Khi bạn vắt, hàng đo bên ngoài nên được rút ngắn, trong khi hàng bên trong được kéo dài.Điều này giúp phần mềm Pixel có độ lệch tuyệt đối lớn hơn để phát hiện và đo lường để kích hoạt tính năng.

Bước 13:

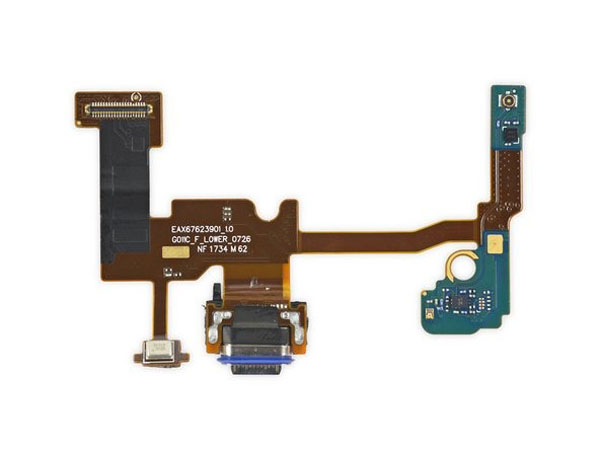

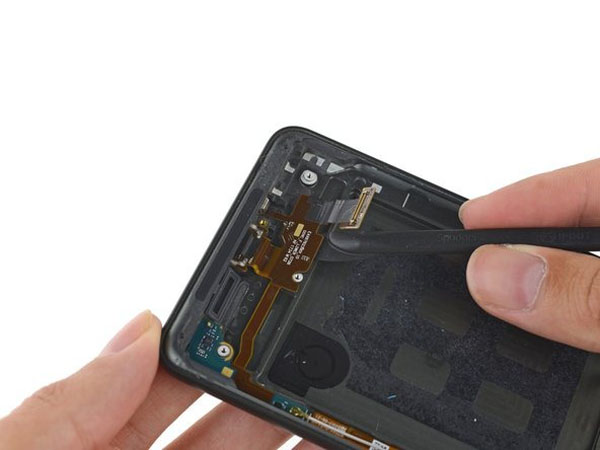

  • Một số lời quảng cáo rầm rộ cho phép chúng ta nhìn vào cụm cổng USB-C.

    • Chỉ tới Google để đặt cổng USB-C trên bo mạch của chính nó. Đây là một vật dụng có độ mòn cao và việc hàn trực tiếp vào bo mạch chủ sẽ gây khó khăn cho việc sửa chữa (và tốn kém).

    • Ngoài ra, trong trường hợp không có giắc cắm tai nghe, chúng ta có thể mong đợi sự căng thẳng gấp đôi trên cổng này, vì bạn sẽ sử dụng nó cho phương tiện  sạc.

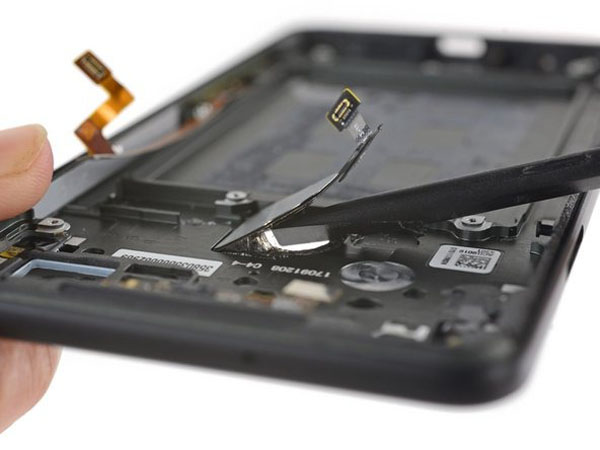

  • Cảm biến vân tay năm nay mang đến một công việc cáp sạch hơn nhiều , làm cho việc loại bỏ cảm biến này trở nên nhanh chóng. (Nhận nó? ‘Nguyên nhân ngón tay.)

Bước 14:

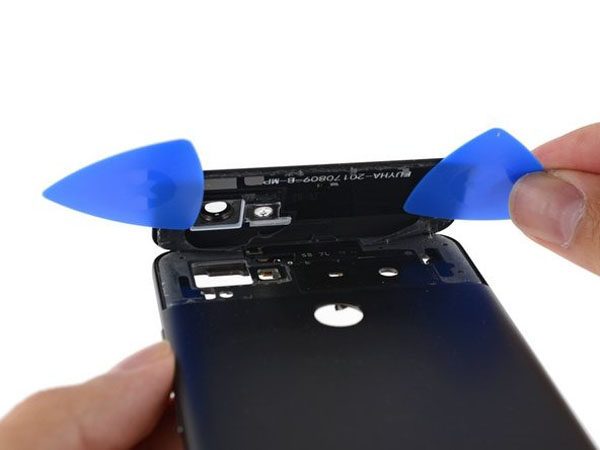

  • Trong khi kính hiển thị được giữ bằng một số chất kết dính bọt dễ cắt, kính phía sau là một câu chuyện khác.

    • Chúng tôi rất vui khi thấy Google vẫn chưa đưa ra xu hướng hoàn toàn bằng kính. Một chút kính này dường như thu hẹp khoảng cách giữa độ bền và độ truyền ăng ten.

  • Chúng tôi nghi ngờ miếng keo dính dày này ở đây như một chất hấp thụ sốc để bảo vệ kính khỏi bị rơi. Dù lý do là gì, chúng tôi đã phải mang nhiều nhiệt để giải nén nó.

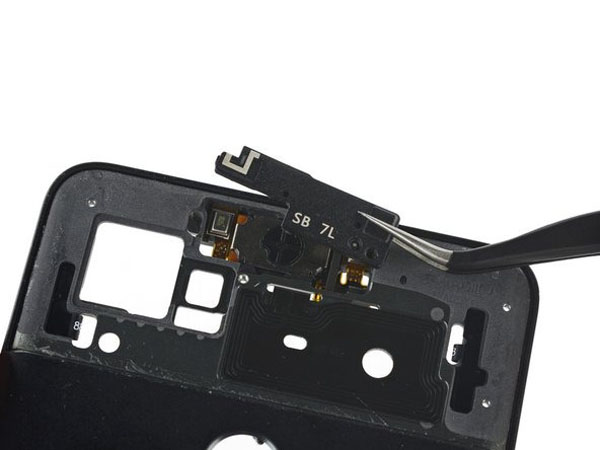

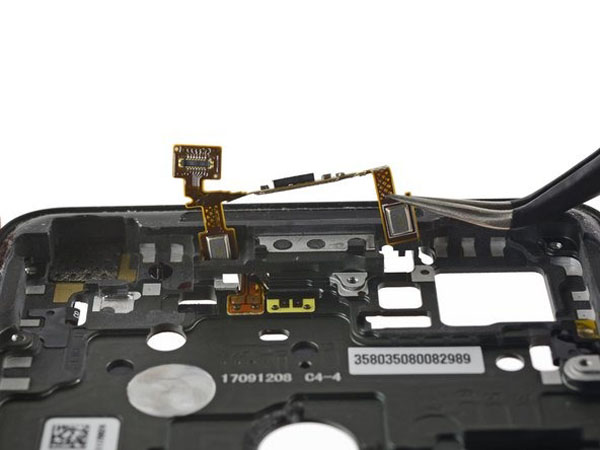

  • Nắp có ăng-ten nhỏ này bật ra để lộ cáp cảm biến phía trước, chỉ có thể truy cập từ phía sau sau khi tháo kính.

Bước 15:

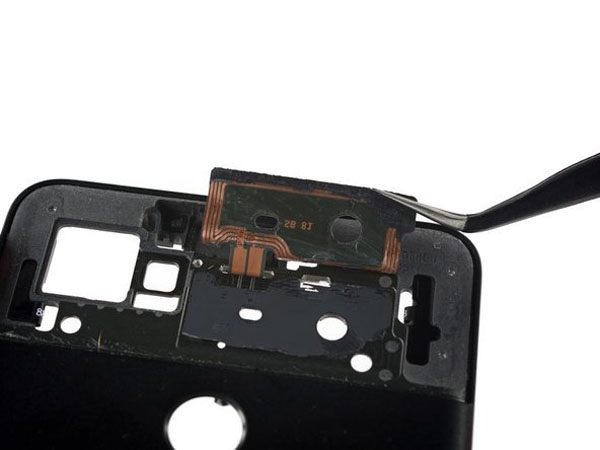

  • Cuối cùng, chúng tôi giải phóng thêm hai thành phần sống bị mắc kẹt bên dưới tấm kính dán xuống.

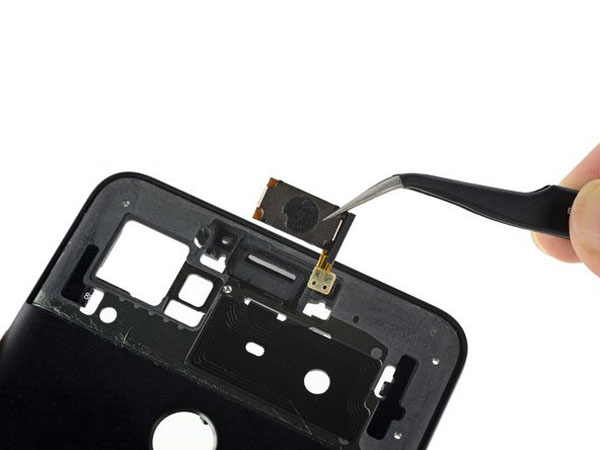

  • Cả loa tai nghe và ăng-ten NFC đều phát ra, nhưng chỉ sau khi áp dụng thêm một số nhiệt lượng, mỗi loa mới được gắn chặt vào vị trí.

Bước 16:

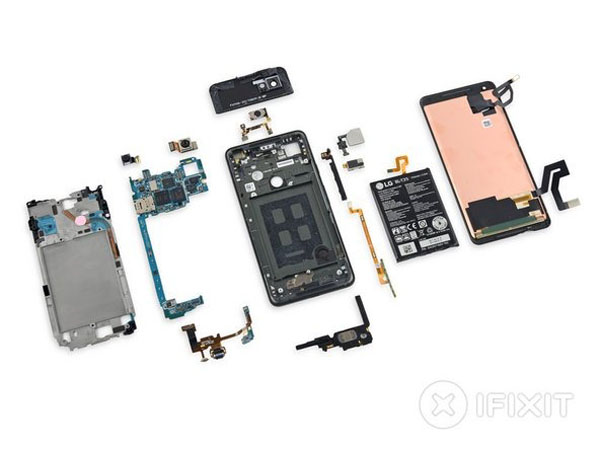

  • Bị phá vỡ pixel các bộ phận, Pixel 2 XL này trông khá tuyệt!
