HTC Vive Pro – Hướng dẫn tháo lắp

Bước 1: HTC Vive Pro - Hướng dẫn tháo lắp

• Vive Pro dường như được trang bị một số thông số kỹ thuật mới . Những thông số kỹ thuật khác là nó đóng gói?
  • Hai màn hình AMOLED 1440p cho độ phân giải kết hợp 2880 × 1600
  • Tốc độ làm mới 90 Hz
  • Tích hợp camera kép mặt trước, micrô kép và tai nghe
  • Cảm biến gia tốc, độ gần, con quay hồi chuyển và cảm biến IPD
  • Theo dõi tai nghe 360 ​​độ thông qua tối đa bốn bộ phát hồng ngoại của trạm gốc IR 2.0
  • Khả năng không dây với Bộ điều hợp không dây Vive chưa được phát hành

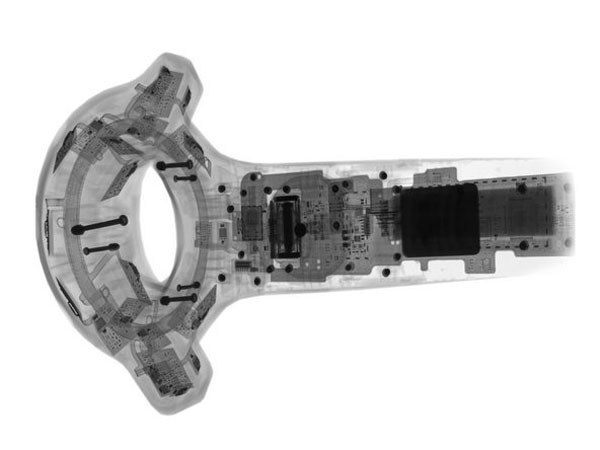

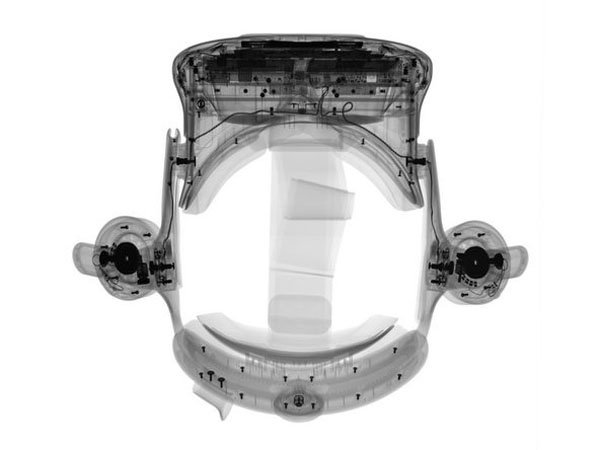

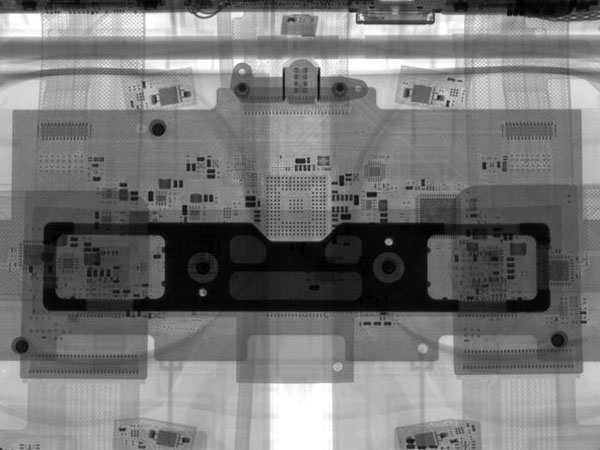

• Chúng tôi khởi đầu mọi thứ với một tổng quan về tia X hoành tráng của toàn bộ tai nghe, nhờ sự giúp đỡ của các pháp sư tại Creative Electron .Đây là lộ trình của chúng tôi cho sự sụp đổ phía trước.

Bước 2:

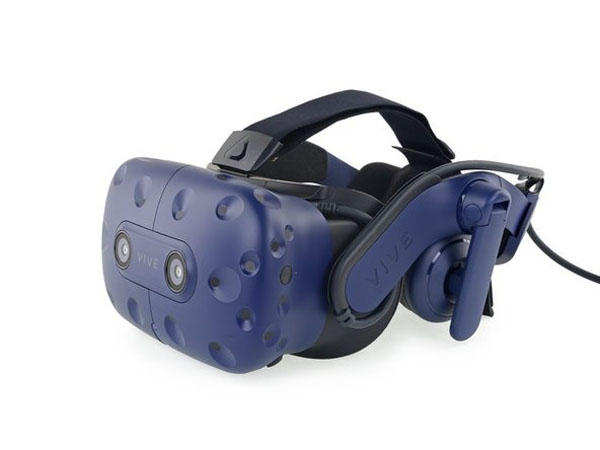

• Các Vive gốc gây ấn tượng một cách dễ dàng của nó tháo gỡ , và chúng tôi có hy vọng lớn cho mô hình Pro.

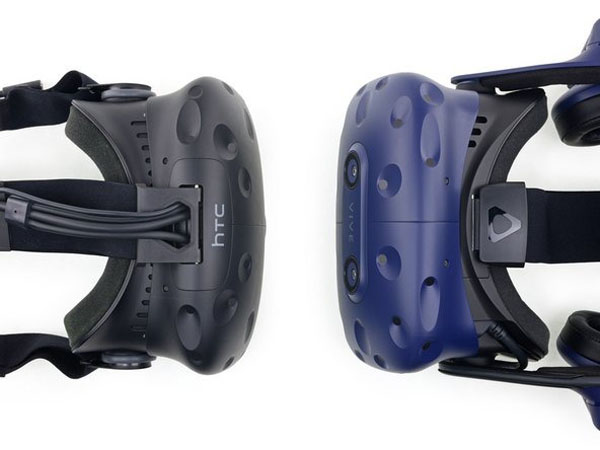

• Mặc dù Pro trông rất giống với Vive ban đầu, chúng tôi nhận thấy một số khác biệt quan trọng ngay lập tức.

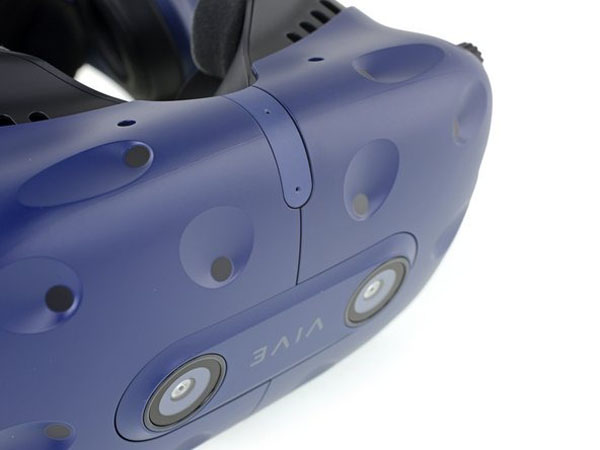

• Độ phân giải không phải là điều duy nhất làm tăng tính chuyên nghiệp của dòng máy nhân đôi số máy ảnh và camera trước.

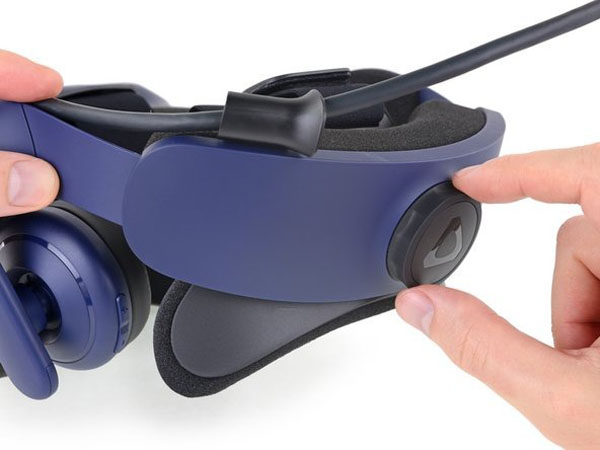

• Có vẻ như HTC đã mượn một số công nghệ điều chỉnh dây đeo của Sony, nhưng đã bỏ đi nút bấm, chỉ sử dụng một mặt số để thắt chặt hoặc nới lỏng mũ.

Bước 3:

• Chúng tôi thậm chí chưa bắt đầu tháo gỡ và chúng tôi đã thấy một số tính năng thân thiện với sửa chữa!
• Các tiếp điểm lò xo và ốc vít Phillips tiêu chuẩn kết nối tai nghe mô-đun với tai nghe, giúp dễ dàng tháo lắp và thay thế.
  • Và phần tốt nhất là HTC thậm chí còn cho bạn biết cách loại bỏ chúng !
• Chúng tôi bóc ra một vài miếng bọt biển và tháo nắp nhựa để tìm phần cuối của cáp tùy chỉnh lạ mắt của Vive Pro.
• Mặc dù chưa có trải nghiệm hoàn toàn không có dây, HTC đã quản lý để phù hợp với tất cả các dòng dữ liệu và năng lượng cho Vive vào một sợi cáp duy nhất nối thẳng và qua tai trái của bạn, một cải tiến lớn từ kiểu tóc đuôi ngựa đa cáp nặng mà lủng lẳng từ bản gốc.

Bước 4:

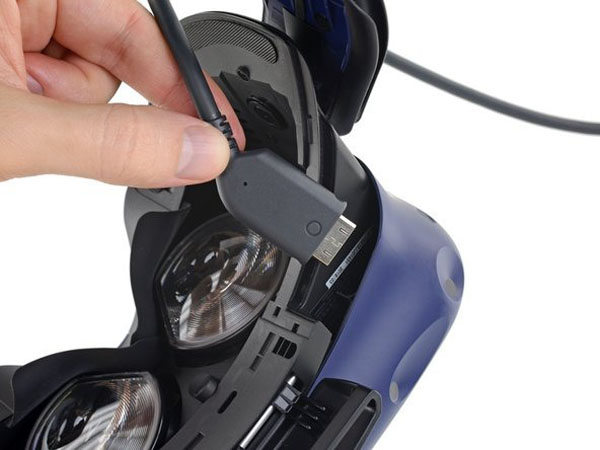

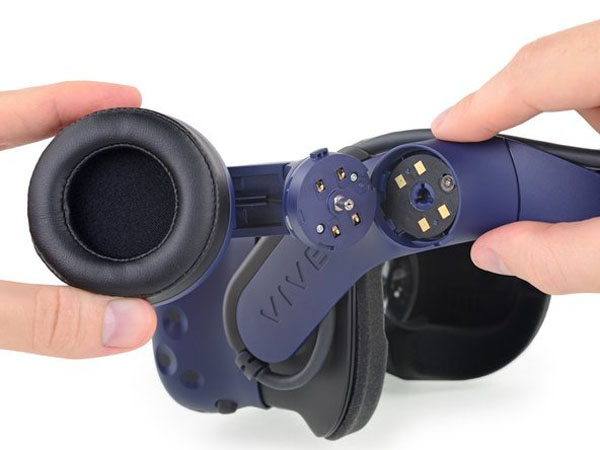

• Các dây cáp âm thanh này kết nối với các bảng tiếp xúc tai nghe đôi thông qua một đầu nối tiêu chuẩn, một phần thưởng khác cho việc tháo gỡ không phá hủy.

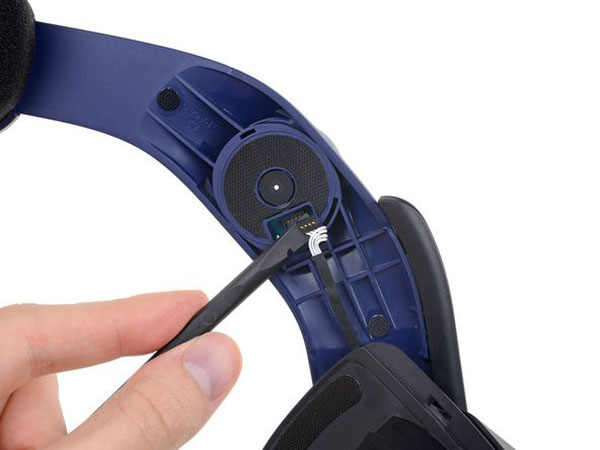

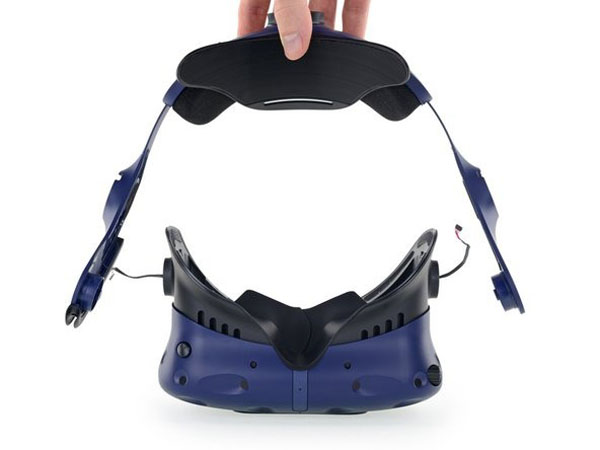

• Sau khi tháo dây cáp tai nghe và tháo một vài ốc vít Torx, dây đeo sẽ nhấc tai nghe ra như một chiếc mũ. Hoặc có thể là một chiếc mũ bảo hiểm ?

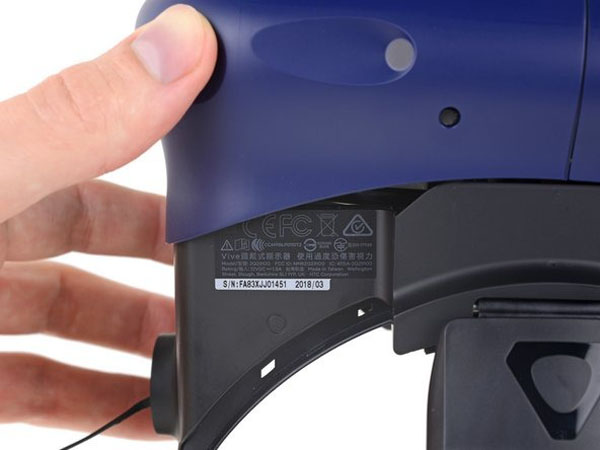

• Trong khi tháo băng đầu ra, chúng tôi nhận thấy số model: 2Q29100 .

Bước 5:

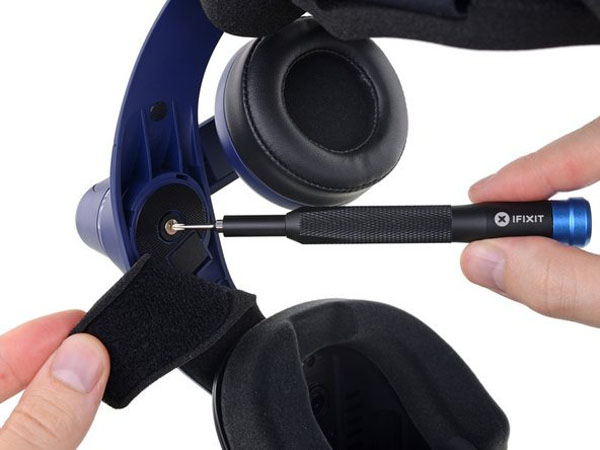

• Lướt qua biển của các vị thần ở bìa trước, chúng tôi tìm thấy một cặp (hoặc bốn) thực sự che giấu ốc vít Torx!

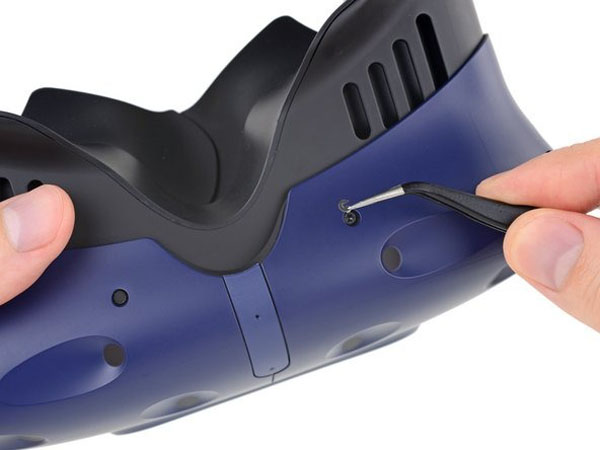

  • Mặc dù chúng tôi không phải là người hâm mộ lớn của các ốc vít ẩn hoặc giả mạo, chúng là một lựa chọn tốt hơn nhiều so với đầu keo hoặc đầu độc quyền.

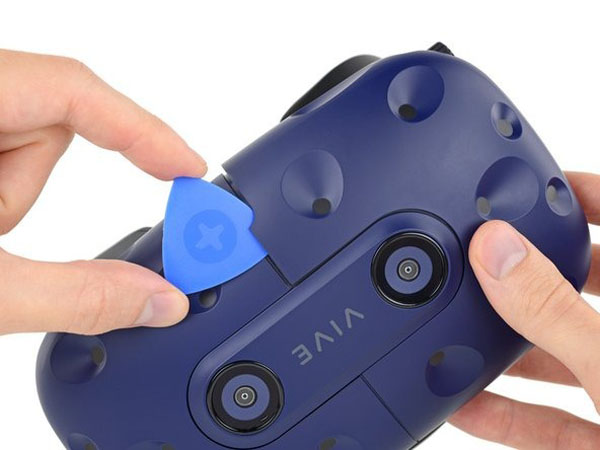

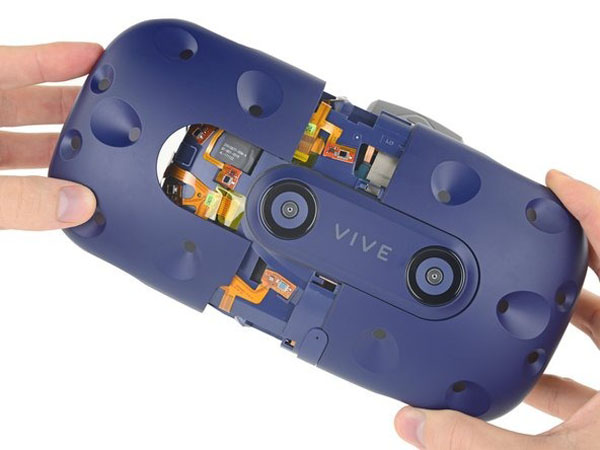

• Sau một chút công việc ưa thích với một lựa chọn mở để bật các clip ẩn miễn phí, lớp vỏ bên ngoài tách ra ở giữa và trượt ra.
  • Ánh mắt mới đáng lo ngại của Vive Pro khiến chúng ta cảm thấy hơi tồi tệ khi lột mặt ra khỏi lỗi, xin lỗi, Johnny Sống động Số năm.

Bước 6:

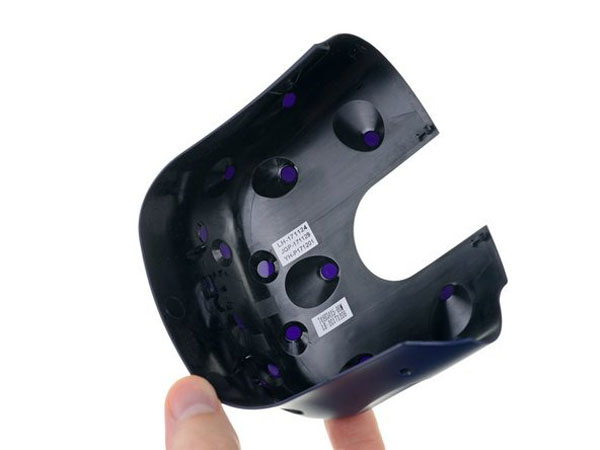

• Bên trong vỏ bọc, chúng tôi phát hiện ra các cửa sổ thân thiện với IR. Tất cả các chấm có ý nghĩa này giống như kính râm cho các cảm biến hồng ngoại bên dưới giúp lọc ánh sáng khả kiến ​​để các cảm biến có thể dễ dàng phát hiện ra các tia hồng ngoại từ các trạm gốc của Ngọn hải đăng.

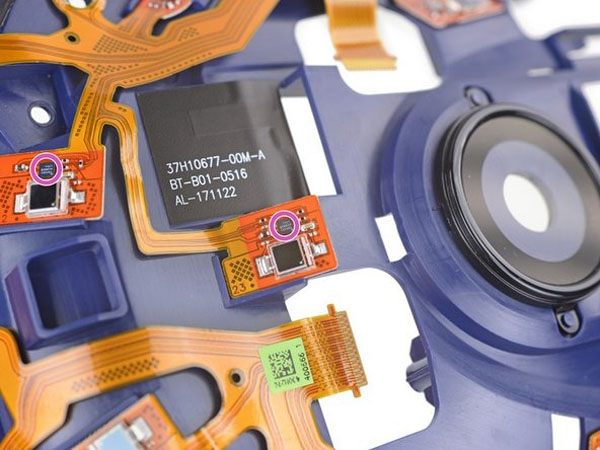

• Giống như trên Vive ban đầu , có một mạng nhện photodiodes nằm ngay dưới bề mặt bóng mượt của Pro 32 trong tổng số chúng.
  • Không giống như Oculus Rift, chiếc tai nghe này đang tìm kiếm IR light không phát ra nó .
  • Một ngày nào đó, ai đó đeo Vive sẽ va vào ai đó đang đeo Rift, tạo ra một vòng xoáy không thể giải thích được của các tín hiệu IR đệ quy.

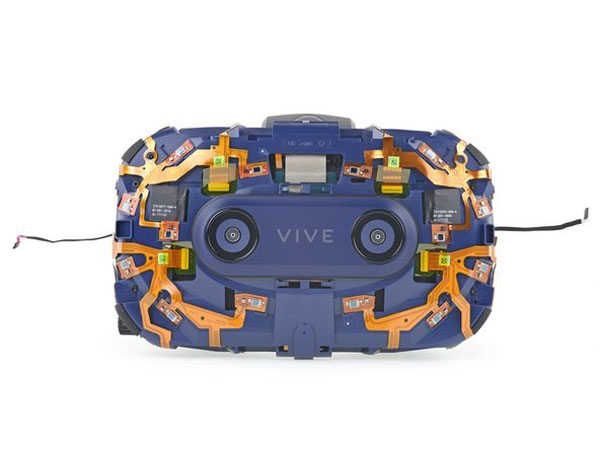

• Thêm một vài ốc vít và chúng tôi đã hoàn thành việc tách mảng cảm biến IR mặt nâng lên.

Bước 7:

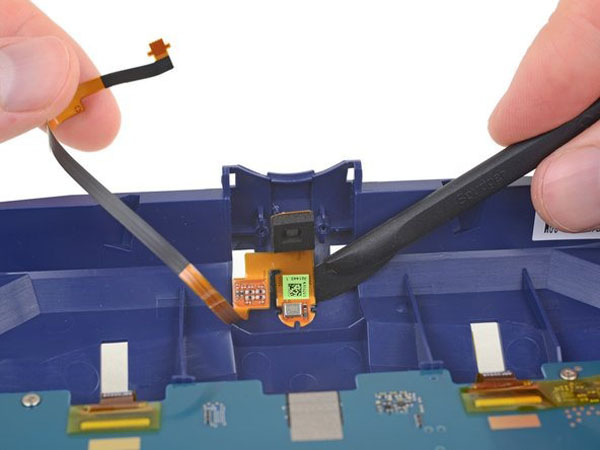

• Thành phần đầu tiên trên menu: cụm micrô kép ở gần dưới cùng của tấm mặt.
  • Phải mất một chút nhiệt và cẩn thận để loại bỏ những thứ này một cách sạch sẽ. May mắn thay, không cần điều này trừ khi bạn thay thế các mic bị hỏng, vì vậy nguy cơ thiệt hại tài sản thế chấp là thấp.
  • Trường hợp Vive ban đầu có được với một mic duy nhất, micrô đôi của Pro cung cấp khả năng khử tiếng ồn được cải thiện trong khi chơi trực tuyến.

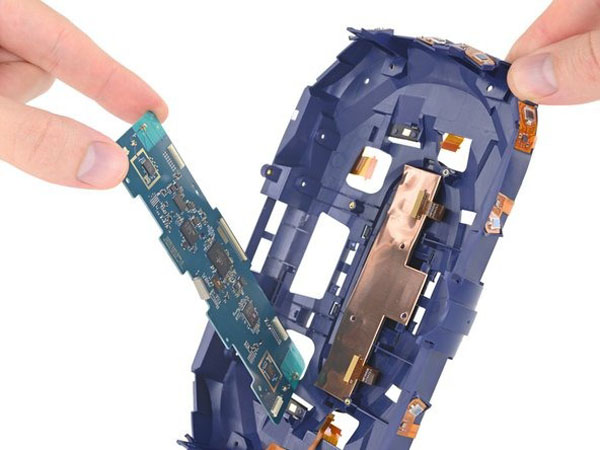

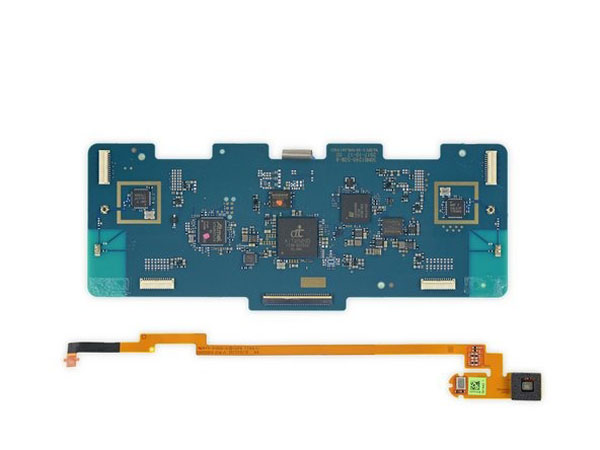

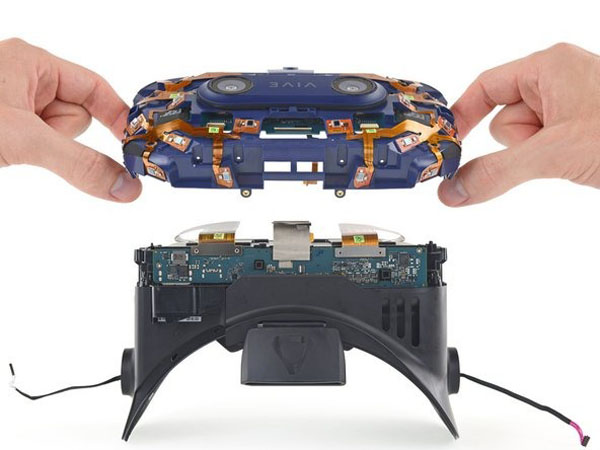

• Tiếp theo, chúng tôi lấy tấm mainboard gắn trên tấm mặt, làm mất tín hiệu từ các mảng cảm biến hồng ngoại, máy ảnh và micro.
• Bên dưới tấm ván, chúng tôi tìm thấy một phiến lá đồng khổng lồ, có khả năng được sử dụng để che chắn EMI cũng như giữ cho mọi thứ mát mẻ.(Làm mát thụ động sẽ là cách tốt nhất để giữ cho thiết bị này nhẹ và đủ yên tĩnh để đeo trên mặt của bạn!)

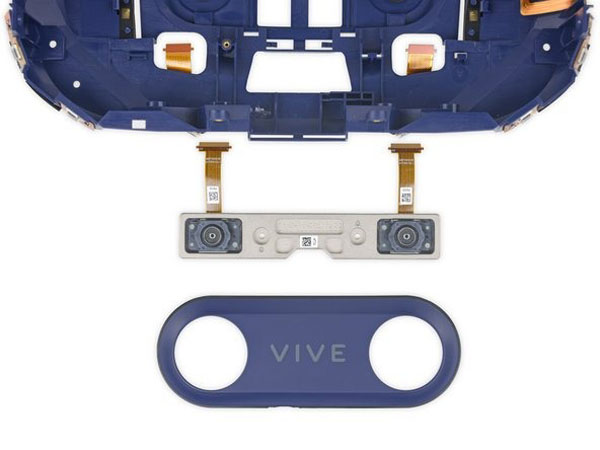

• Và dưới đó chúng tôi tìm thấy các máy ảnh! Hai đơn vị riêng biệt không có dấu hiệu nhận dạng.HTC cho biết camera bổ sung giúp cải thiện tính năng Chaperone , cũng như một số tính năngtheo dõi tay cơ bản .

Bước 8:

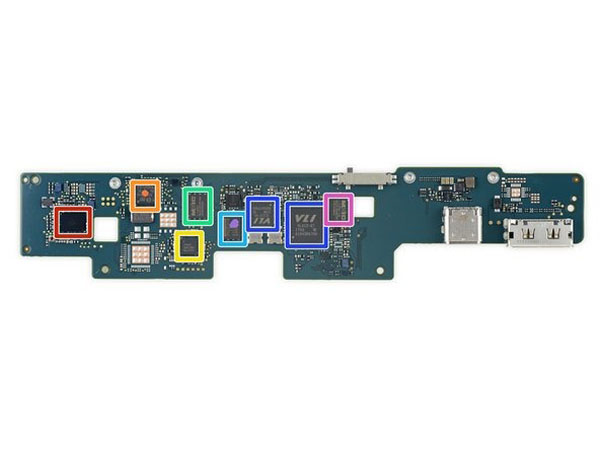

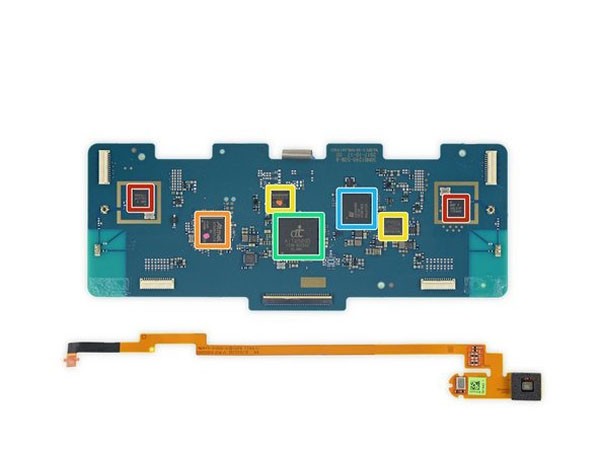

• Quét toàn bộ chip chip xác định:
  • Hai chất bán dẫn Bắc Âu NRF24LU1P Công suất cực thấp 2,4 GHz RF SoC
  • Vi điều khiển 32 bit Atmel SAM G55J
  • Bộ nhớ flash hai Winbond 25Q32JV1Q 4 MB
  • Công nghệ hình ảnh Alpha AIT8589D có thể là phiên bản cập nhật của Bộ xử lý tín hiệu hình ảnh mà chúng ta đã thấy trong Vive đầu tiên
  • Lưới bán dẫn iCE40HX8K Công suất cực thấp
• Trong hình ảnh thứ ba: IC chuyển đổi ánh sáng sang bán dẫn Triad TS4231 nằm sát từng cảm biến hồng ngoại, sẵn sàng chuyển đổi xung ánh sáng hồng ngoại thành tín hiệu số.

Bước 9:

• Sau lần nghỉ ngắn ngủi đó, chúng tôi tiếp tục hành trình vào tai nghe.

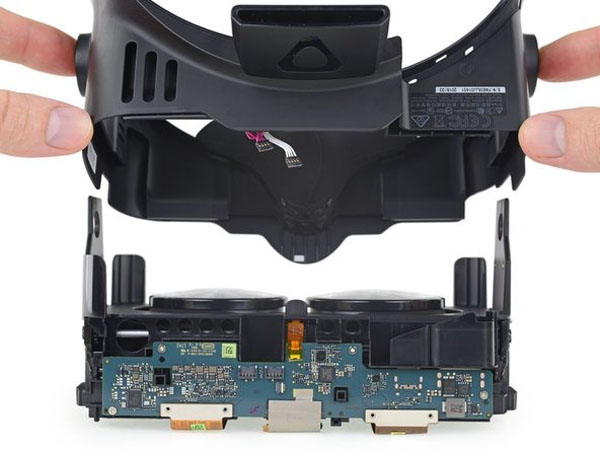

• Bây giờ được buộc chỉ bằng hai dây cáp kết nối tai nghe, tai nghe có thể dễ dàng nhấc ra và đặt sang một bên.

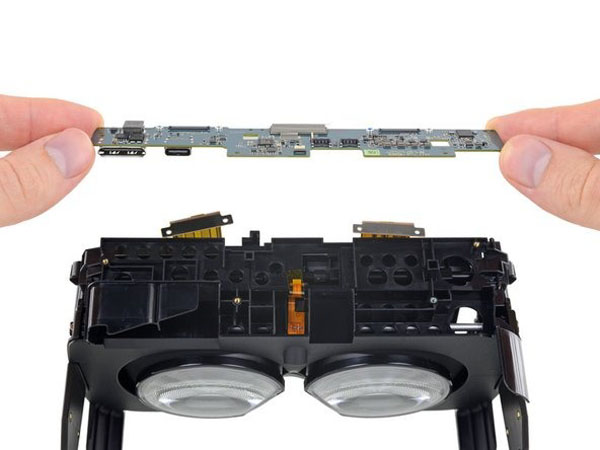

• Khi Vive ban đầu giữ gần như toàn bộ silicon trên boong của nó trên một bảng duy nhất , phần tiếp theo sử dụng hai bảng nhỏ hơn. Bảng con này phục vụ màn hình, I / O và một hoặc hai thứ khác chúng tôi sẽ cho bạn thấy ngay sau đây.
  • Mặc dù chúng tôi rất hào hứng với các con chip, nhưng chúng tôi hơi bực mình vì các cổng vẫn được hàn vào một bảng. Các thành phần không mô-đun, ứng suất cao như cổng có thể là một sửa chữa đắt tiền.
• Hội đồng này cũng lưu trữ một chiết áp tuyến tính nhỏ mà trước đây sống trên FPC của chính nó . Thanh trượt nhỏ đó theo dõi nơi bạn định vị màn hình khi thực hiện điều chỉnh IPD.

Bước 10:

• Chúng tôi đã nghe thấy tai nghe này là quá đắt, nhưng có lẽ chúng ta sẽ đạt được vàng trong số tất cả các silicon này?

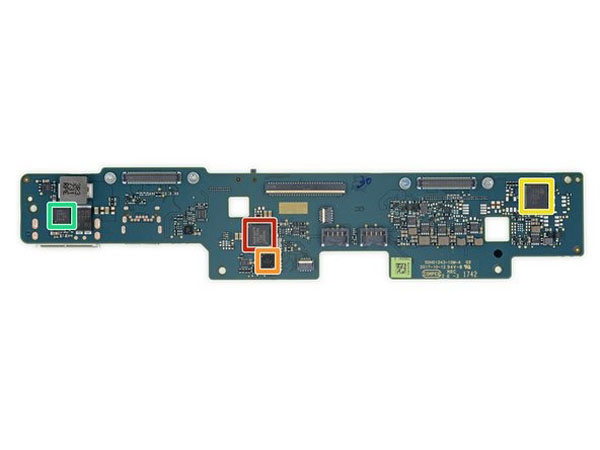

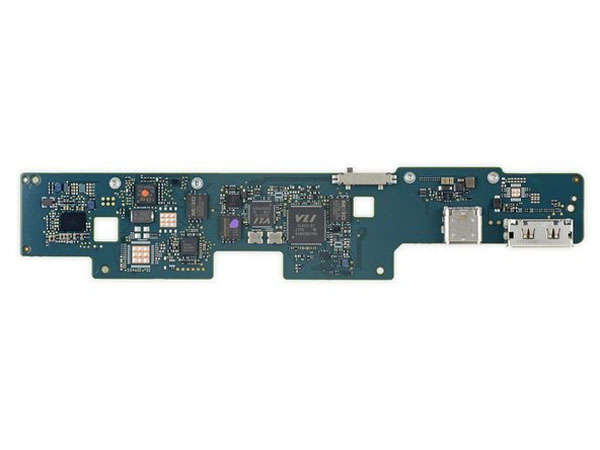

  • Đầu thu Analogix ANX7530 Slimport (4K Ultra-HD)
  • Bộ xử lý hiệu suất cao Cirrus Logic CS43130
  • Chip âm thanh tốc độ tối đa CmediaCM6530N USB 2.0
  • Bộ chuyển đổi DC bước xuống TPS54541 củaTexas

Bước 11:

• Chúng tôi đã đối xử với nhiều chip hơn ở phía sau:
  • Mã hóa âm thanh Hi-Fi Cirrus Logic CS47L90
  • STMicroelectronics F072RBH6 Vi điều khiểnARM Cortex-M0 (giống như trước đây )
  • Lưới bán dẫn LP4K81 Công suất cực thấp
  • Đèn flash Macronix MX25V8035F 8 Mb
  • Bộ nhớ flash Winbond 25Q32JV1Q 4 MB

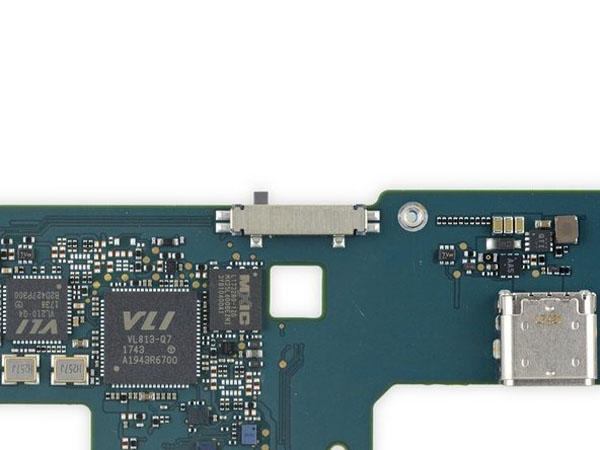

  • Thông qua bộ điều khiển USB 3.0 của Phòng thí nghiệm VL210-Q4 và VL813-Q7
  • Đèn flash Macronix MX25L4006E 4 Mb CMOS

Bước 12:

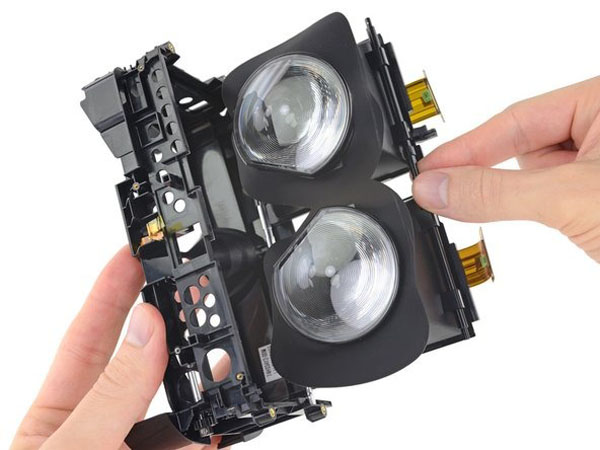

• Cố gắng nhìn vào những màn hình lạ mắt đó, chúng tôi xoay toàn bộ cụm quang học ra khỏi khung giữa.
• Những ống kính này có các vòng đồng tâm giống như Vive tiêu chuẩn và có khả năng có cùng thiết kế Fresnel .

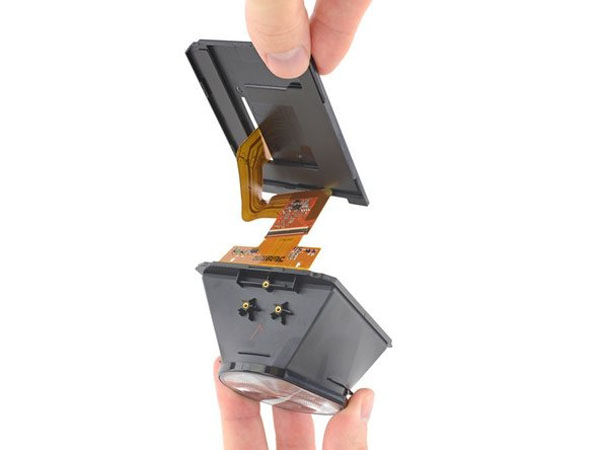

• Chúng tôi có được bàn tay tham lam của mình trên một trong các cụm ống kính / màn hình và cẩn thận luồn cáp màn hình ra.

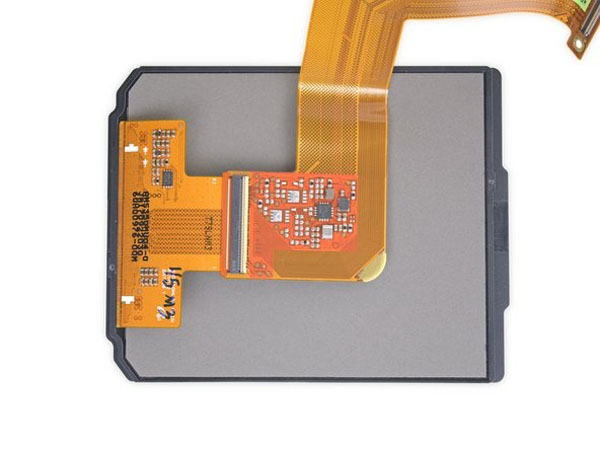

• Màn hình là bảng điều khiển Samsung AMS350MU04 AMOLED, được cho là rất giống với Samsung sử dụng trong tai nghe thực tế hỗn hợp Odyssey của riêng họ .

Bước 13:

• Nhưng xin chờ chút nữa!

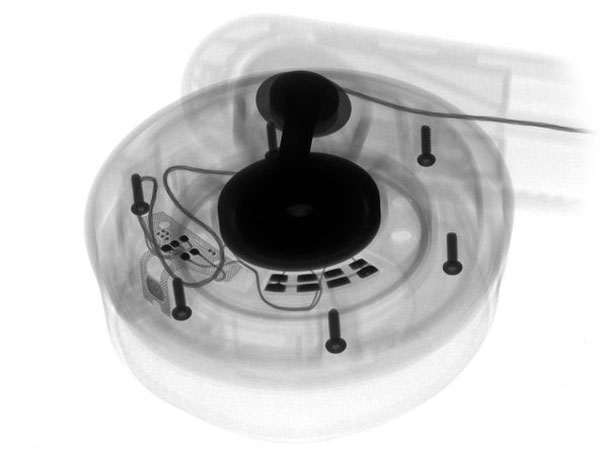

• Chúng tôi đã không tháo tai nghe ra, nhưng những người bạn của chúng tôi tại Creative Electron đã cho chúng tôi một cái nhìn thoáng qua về các bộ phận bên trong và chúng tôi muốn chia sẻ. Mãn nhãn.
• Vòng thưởng: một cảnh quay của HMD được lắp lại và bộ điều khiển mà chúng tôi đã xé cho bạn lần trước .

Bước 14:

• Xin vui lòng, đeo kính 3D của bạn bây giờ.

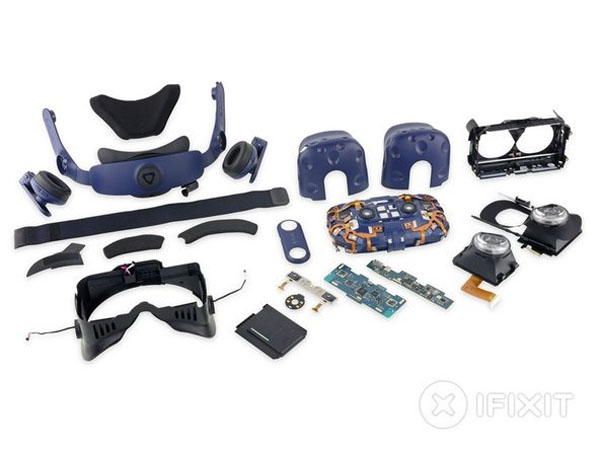

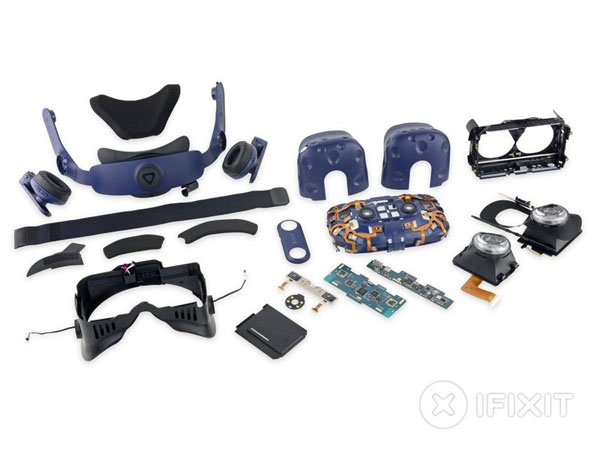

• Đó là cách mà VR sụp đổ! Thời gian để cho thiết bị này một số điểm, và sau đó đặt nó trở lại với nhau trong một số thời gian chơi.
• Cảm ơn bạn đã tham gia một chuyến tham quan thực tế trực quan với chúng tôi! Chúng tôi hy vọng sẽ gặp lại bạn sau !
