Humax IRHD 5000C – Hướng dẫn tháo lắp

Bước 1: Mở nắp trên

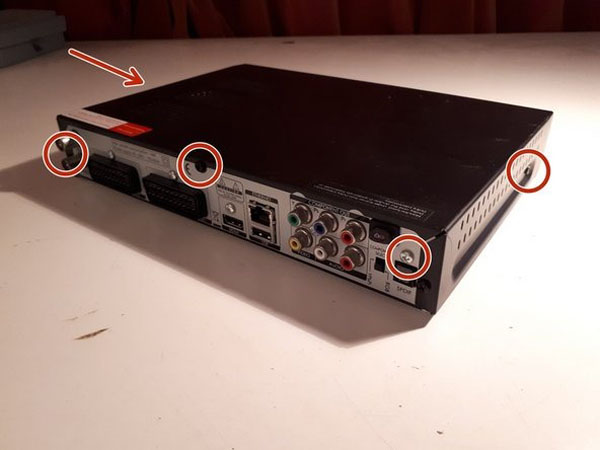

• Tháo các ốc vít ở bên ngoài.

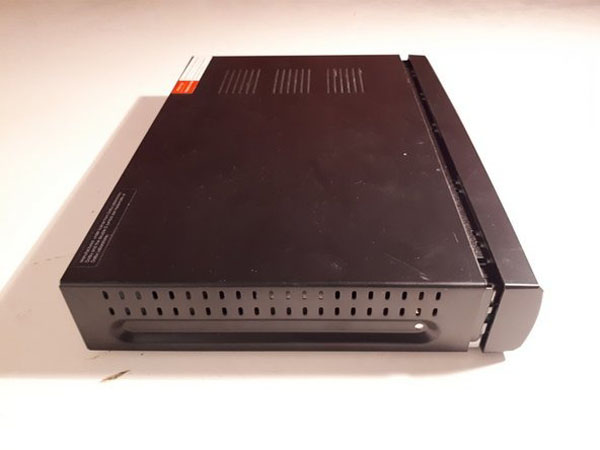

• Trượt nắp trên một chút về phía sau và nhấc nó ra khỏi vỏ.

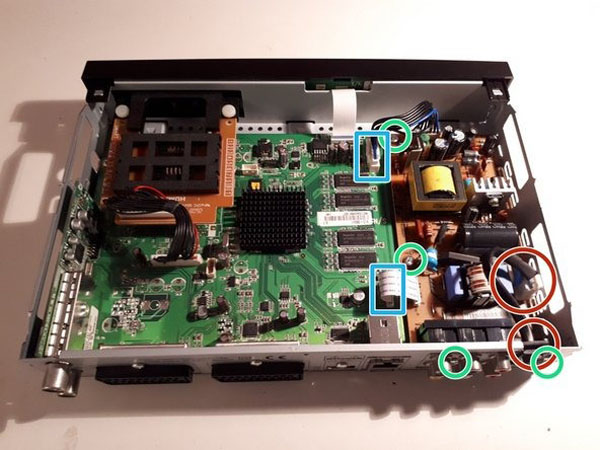

Bước 2: Tháo nguồn điện

Tháo các mảnh khác nhau giữ trong nguồn điện.

• Tháo cáp nguồn (đã cắt trong ảnh).
• Tháo vít.
• Ngắt kết nối cáp mainboard.

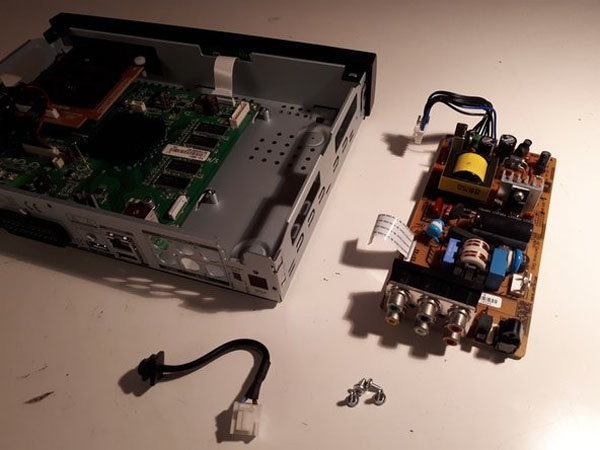

Tháo nguồn điện ra khỏi vỏ.

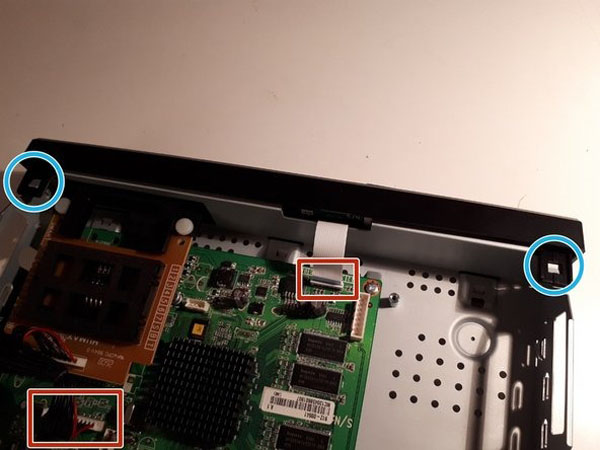

Bước 3: Tháo mặt trước

• Ngắt kết nối cáp kết nối bo mạch chủ với bảng phía trước.

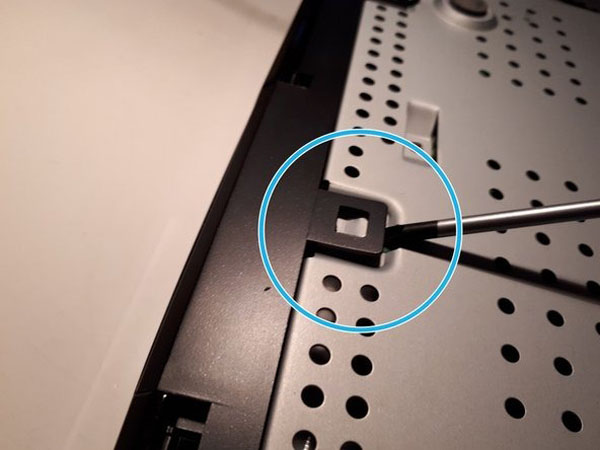

• Với một tuốc nơ vít flathead, unclip 2 clip topside, và 3 clip trên dưới cùng của bao vây, và phía trước sẽ tách ra.

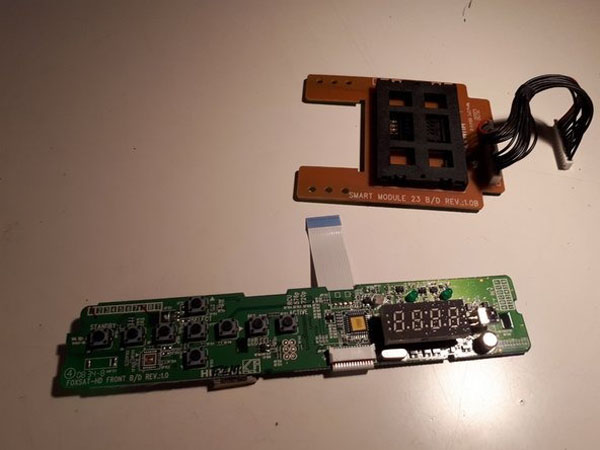

Bước 4: Tháo rời mặt trước

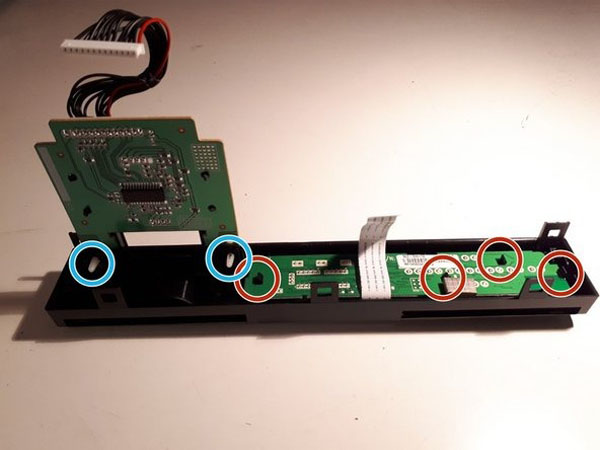

• Bỏ ghim 4 clip từ trái sang phải và xóa bảng điều khiển.

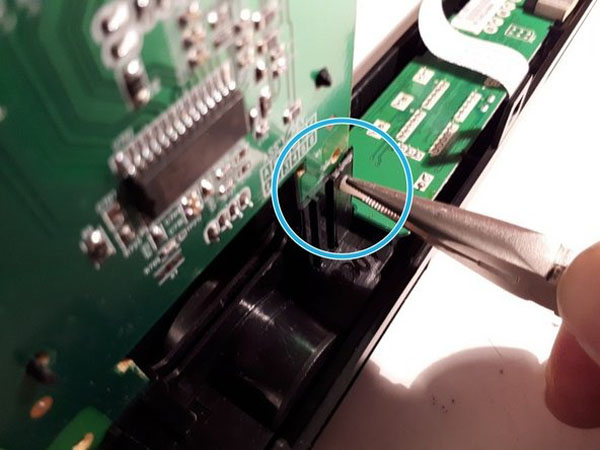

• Với kìm, kẹp đầu nối màu trắng và đẩy nó qua.

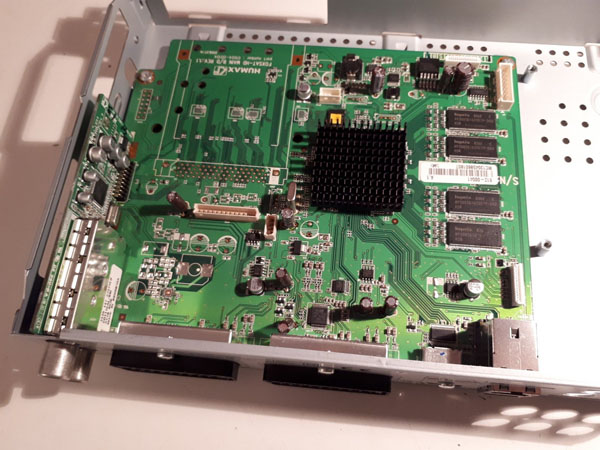

Bước 5: Tháo mainboard

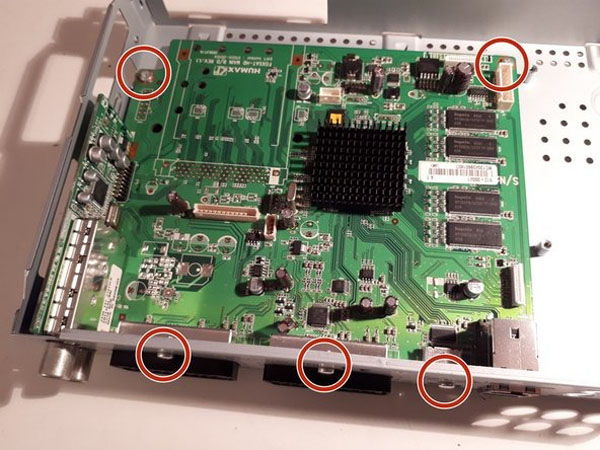

• Tháo các ốc vít và tháo bo mạch chủ ra khỏi vỏ máy.
