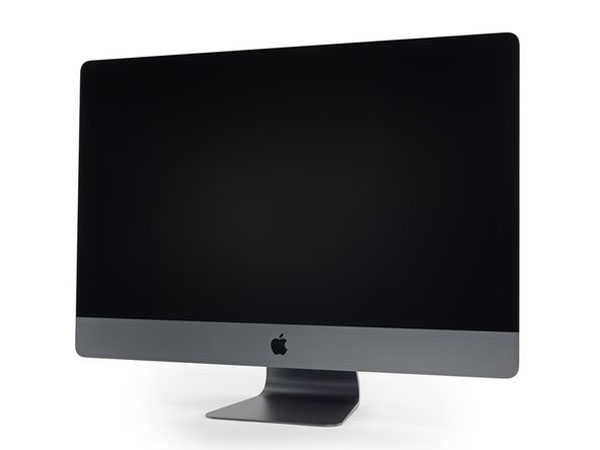

iMac Pro – Hướng dẫn tháo lắp

IMac Pro của chúng tôi có các thông số kỹ thuật “nhập cảnh”:

• Bộ xử lý Intel Xeon W 8 nhân, 3,2 GHz với Turbo Boost lên tới 4.2 GHz

• 32 GB (4 × 8 GB) của 2.666 MHz DDR4 ECC

• GPU AMD Radeon Pro Vega 56 với bộ nhớ HBM2 8 GB

• Màn hình 27 “với độ phân giải 5120 × 2880 và hỗ trợ một tỷ màu (gam màu P3)

• SSD 1 TB

Các cấu hình cao cấp hơn với tối đa 18 lõi bộ xử lý sẽ khả dụng trong vài tuần nữa nếu bạn muốn chi 13.000 USD trở lên, nghĩa là như vậy.

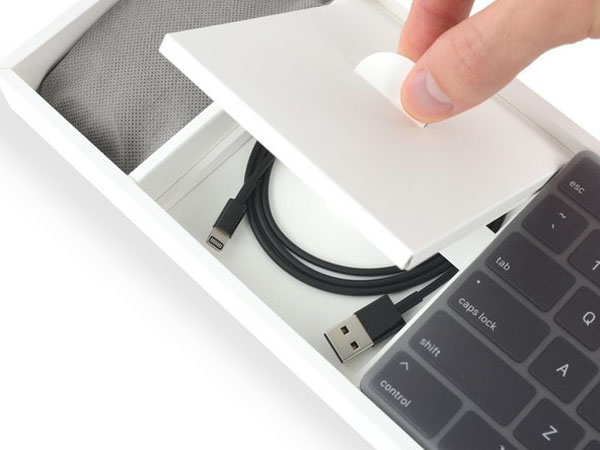

Chúng tôi khó có thể kiềm chế sự phấn khích của mình khi chúng tôi mở hộp các phụ kiện Space Grey tráng lệ Chuột Magic Magic, Bàn phím ma thuật và * thở hổn hển *

… Cáp Lightning-to-USB màu đen .

• Chúng tôi sẽ trở lại để tiếp tục giọt nước mắt sau khi chúng tôi hồi phục sau cú sốc và liếc ra ngoài cửa sổ để tìm dấu hiệu của động vật móng guốc trên không .

Thật kỳ lạ, vẫn hoàn toàn không có điều khoản nào của dongle hay cách khác là sử dụng Lightning EarPods mà bạn có được với iPhone 7, 8 hoặc X trên iMac Pro. Có vẻ kỳ lạ khi những sản phẩm không tương thích này đến từ tất cả mọi nơi, Apple?

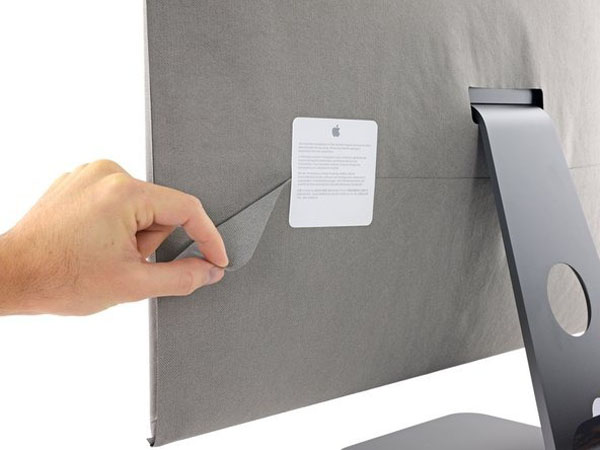

Hãy bóc lại gói vải lạ mắt của iMac Pro và kiểm tra tình hình cổng … để chắc chắn.

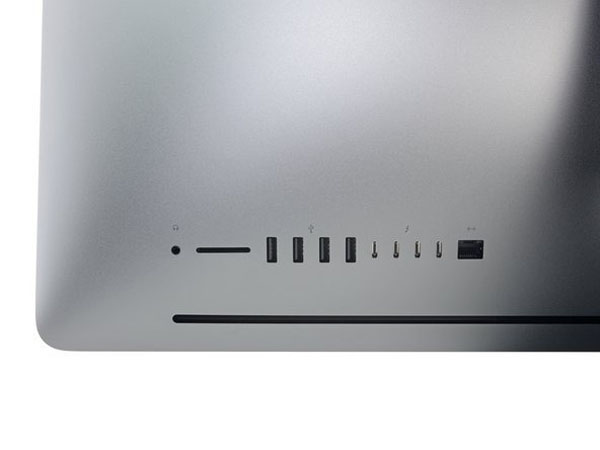

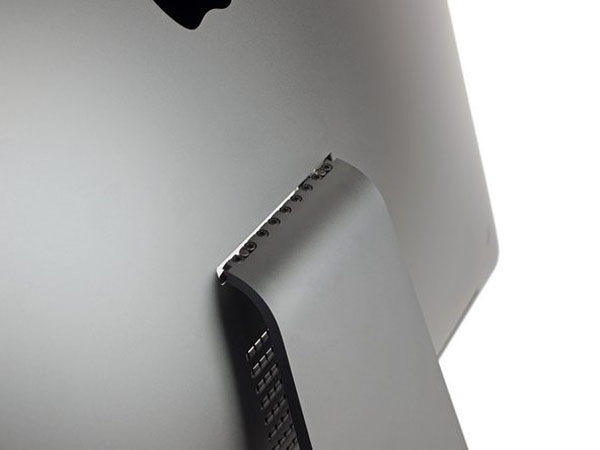

Đây là sitrep kết nối:

• Giắc cắm tai nghe 3,5 mm

• Khe cắm thẻ SDXC

• Bốn cổng USB 3

• Bốn cổng Thunderbolt 3 (USB-C)

• Cổng ethernet 10 Gb

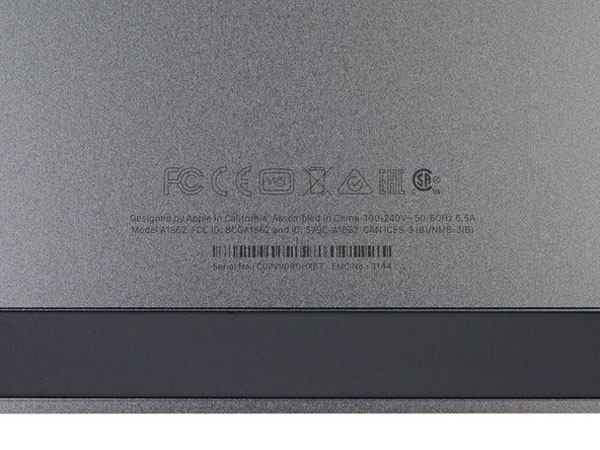

Trong trường hợp bạn đang tự hỏi, đây là số model A1862 của Apple .

Chúng tôi đã thử gắn RAM vào các khe ở mặt sau. Nó không hoạt động.

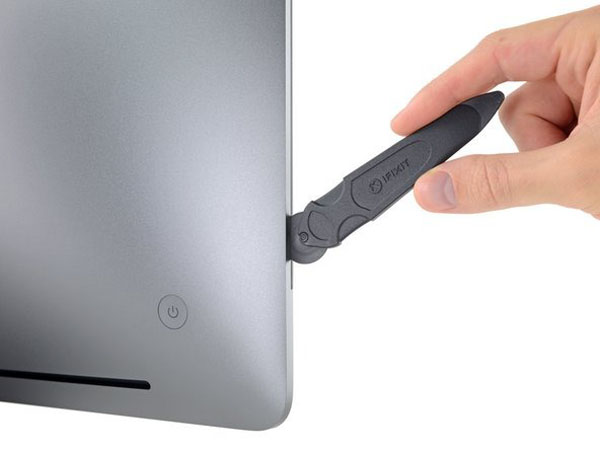

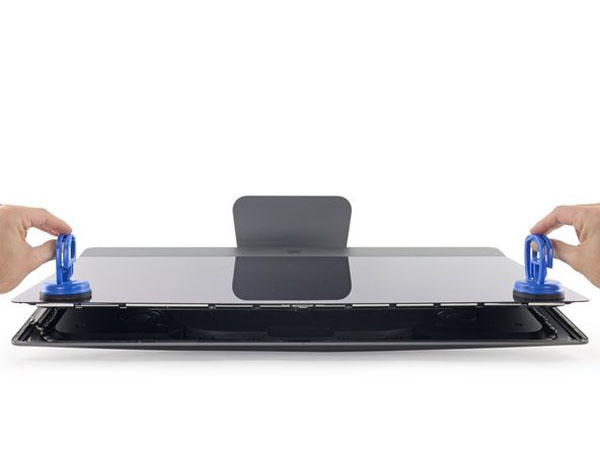

Chúng tôi đang đặt cược quy trình mở sẽ giống như trên iMac 5K , vì vậy nếu bạn có thể sử dụng máy cắt pizza, bạn có thể mở iMac Pro.

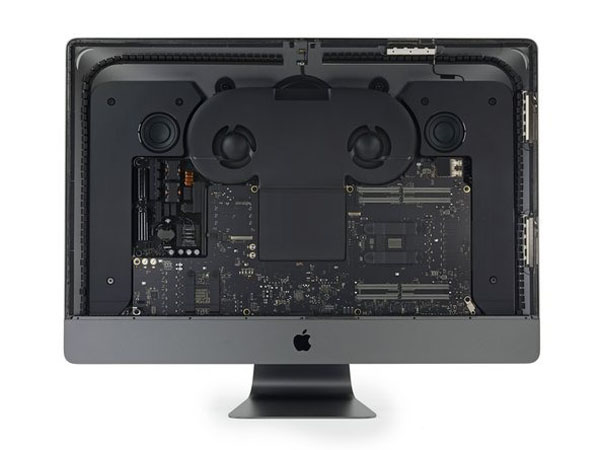

Với tất cả các kính đó, chúng ta có một cái nhìn hoàn hảo về nội thất nguyên sơ của iMac Pro.Nói, điều này sẽ làm một hình nền đáng yêu cho một ai đó?

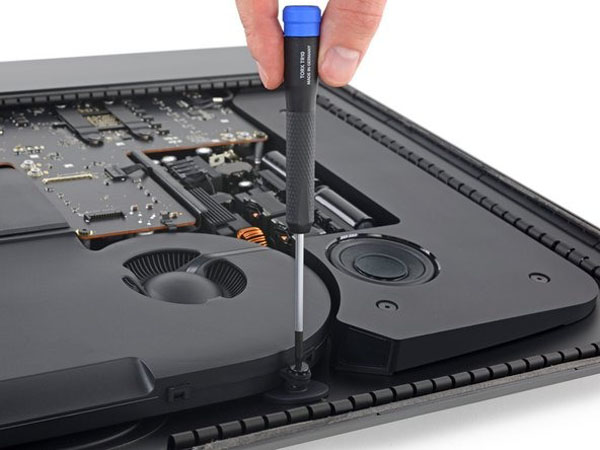

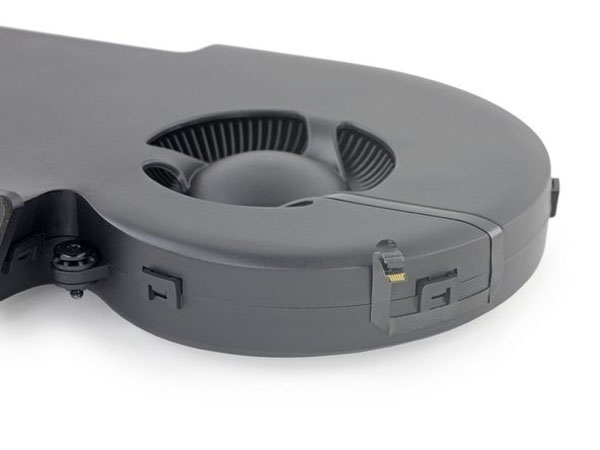

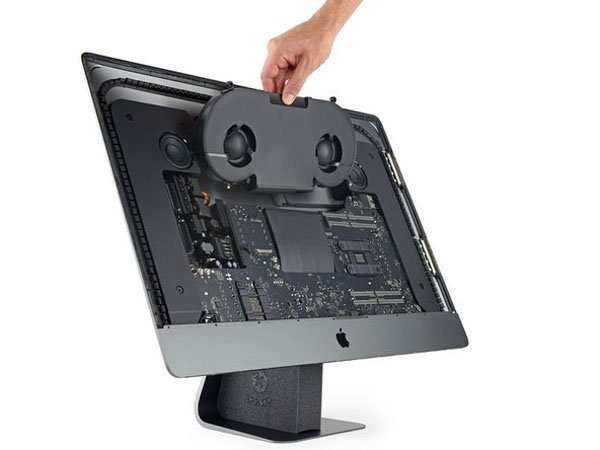

Thành phần đầu tiên là bộ làm mát quạt képkhổng lồ .

Có vẻ như Apple đã hy sinh ổ cứng máy tính để bàn kích thước đầy đủ của 5K (không phải là bạn muốn điều đó trong một máy chuyên nghiệp) để tạo một số phòng ở đây.

Cũng hy sinh cho các vị thần làm mát: nở truy cập RAM bên ngoài. Gương mặt buồn.

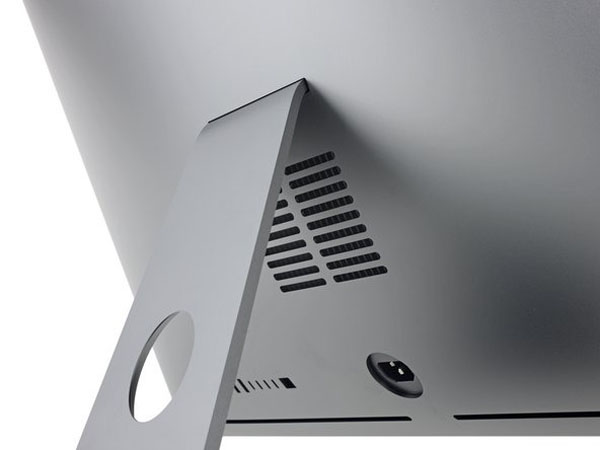

Đổi lại, chúng ta có một lỗ thông hơi lớn phía sau và tăng 80% khả năng làm mát.

Các chức năng thẻ AirPort được hợp nhất trên bo mạch chính vì một số lý do không rõ, Apple đã bỏ mô-đun từ mô hình 5K. Nhưng chúng tôi đã chọn clip giữ lại mới thú vị này cho các cáp dỗ.

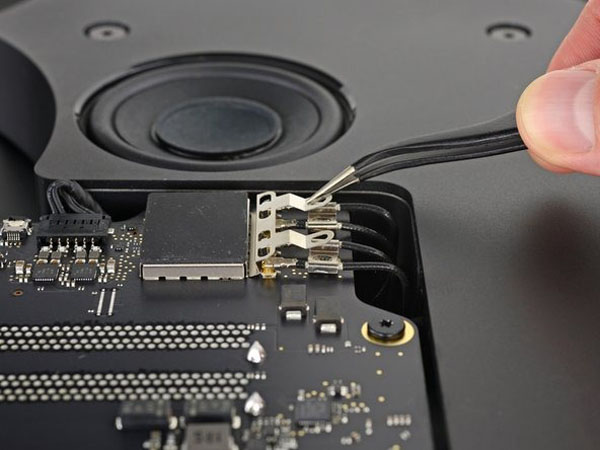

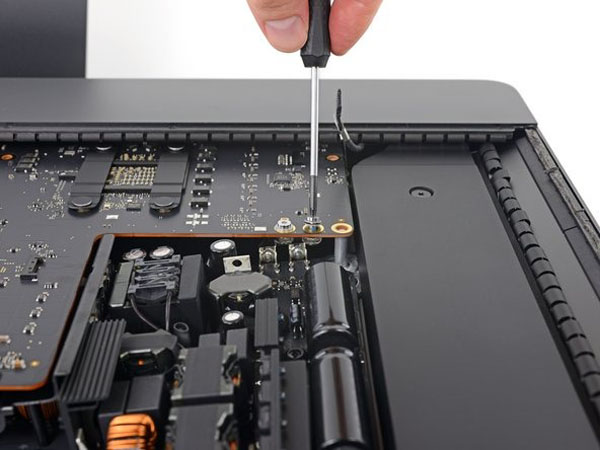

Bộ nguồn kết nối với bảng logic bằng cách không phải một, không phải hai mà là bốn thiết bị đầu cuối sáng bóng được bảo đảm bằng vít Torx.

• Thiết kế này gần với những gì chúng ta thấy trên Mac Pro 2013 hơn là các đầu nối khó chịu mà chúng ta đã sử dụng để tách ra khỏi iMac 5K .

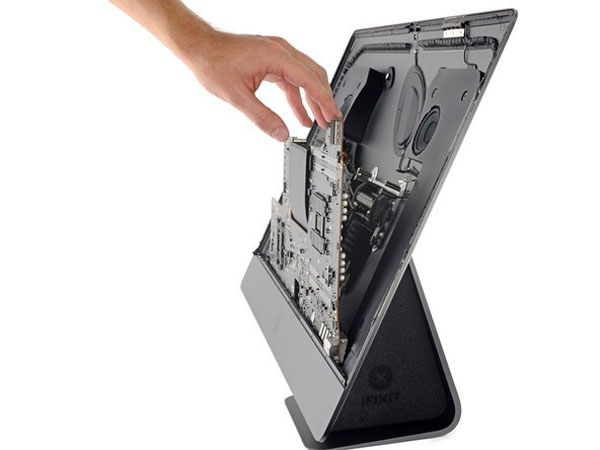

• Nó cũng làm cho việc truy cập các thành phần bảng logic (tất nhiên ngoài RAM) dễ dàng hơn nhiều. Với nguồn điện được nhét vào vỏ phía sau, chúng ta có thể tháo bo mạch ngay lập tức. Hãy làm điều đó!

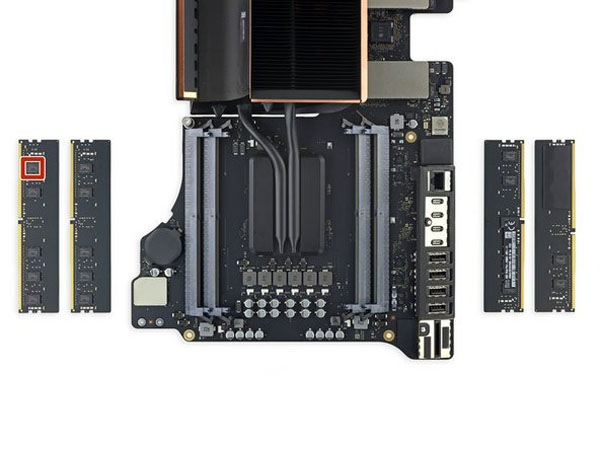

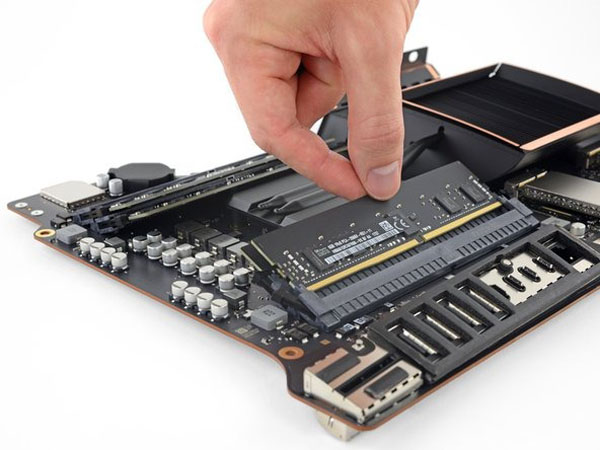

Với bảng ra, đơn hàng đầu tiên của doanh nghiệp là kiểm tra RAM.

Không có cách nào khác: đến đây là một công việc quan trọng so với việc truy cập RAM đơn giản đã chết ở mặt sau của tất cả 27 “iMac trước đây.

Điều đó nói rằng, chúng ta có một điểm đáng mừng: đây là những thanh RAM DDR4 ECC tiêu chuẩn 288 pin, với chip tiêu chuẩn trên tàu:

• SKhynix H5AN8G8NAFR-VKC 2.666 MHz DDR4

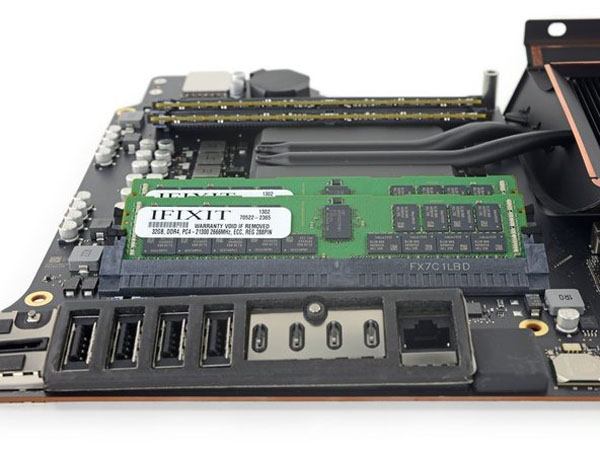

Chúng tôi không lãng phí thời gian trong việc thử nghiệm nâng cấp một chút: Làm thế nào bốn mô-đun 32 GB cho tổng âm thanh “Tối đa” là 128 GB?

Sau khi nhanh chóng tập hợp lại mọi thứ, chúng tôi vui mừng báo cáo rằng kết quả thật tuyệt vời .Nếu bạn muốn dùng thử tại nhà, hãy chọn bộ Nâng cấp RAM Bộ nhớ Maxxer .

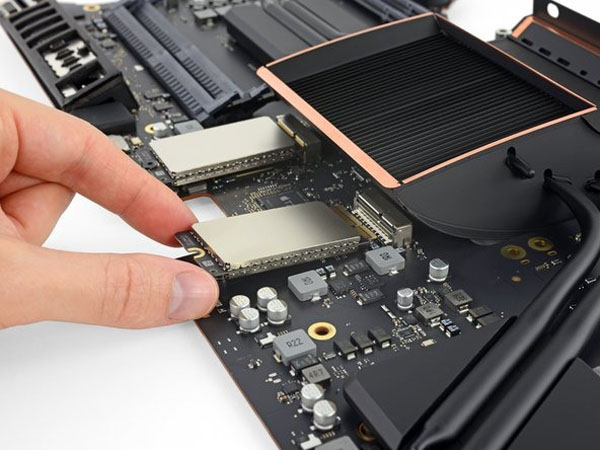

Quay trở lại với công việc tách rời mọi thứ: tiếp theo là hai “SSD” song sinh này.

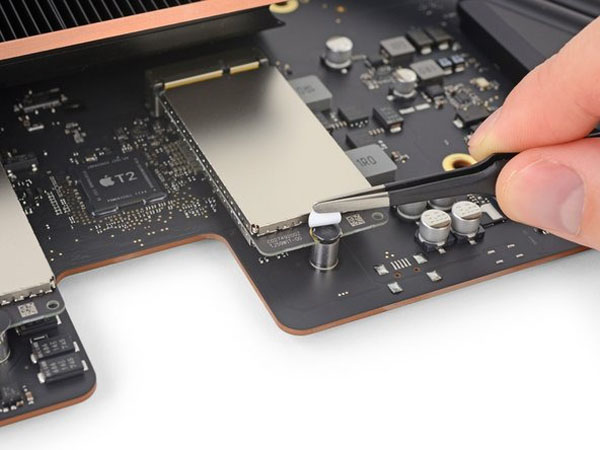

Dưới một vài nhãn dán, chúng tôi tìm thấy một số ốc vít Torx. Họ đi!

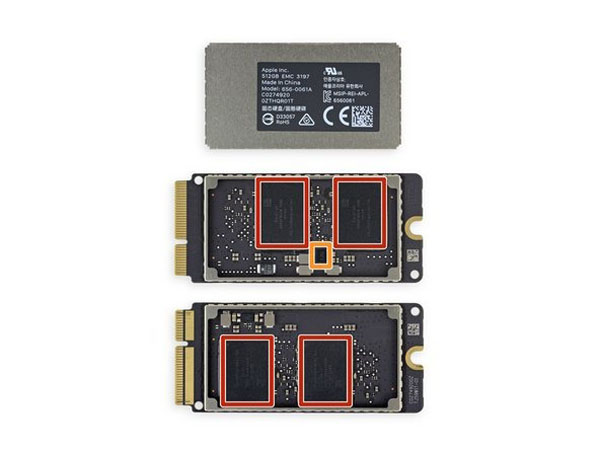

Mỗi lưỡi được chỉ định Apple EMC 3197, model 656-0061A.

Bật các tấm khiên ra, chúng tôi bắt gặp một số con chip:

• SanDisk SDRQF8DC8-128G (bốn mỗi thẻ, hai đầu và hai đáy, với tổng số 512 GB × 2 = 1024 GB)

• Táo 338S00285

Không giống như một ổ SSD tiêu chuẩn, có logic bộ điều khiển trên bo mạch, các mô-đun flash thô này chỉ có bộ đệm giao diện, bộ điều khiển PCIe / NVMe nằm ở nơi khác. Thêm vào đó trong một chút.

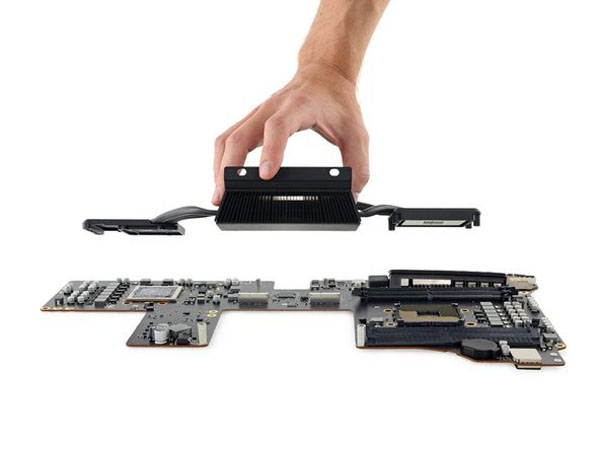

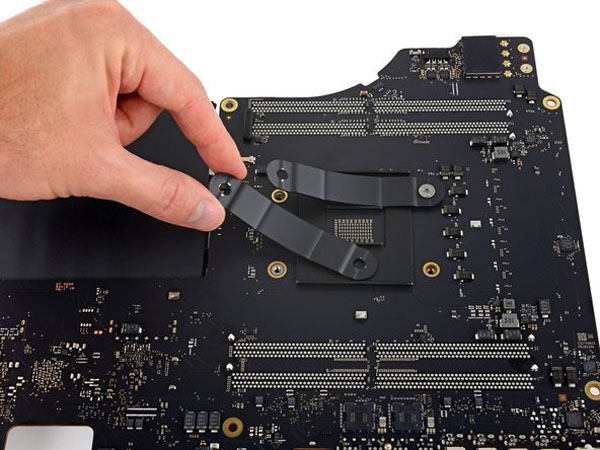

Bạn có muốn biết những gì ẩn dưới cái tản nhiệt khổng lồ này? Chúng ta cũng thế. Sau khi xoay thêm một vài ốc vít Torx và ném lò xo lắp sang một bên, chúng tôi có câu trả lời:

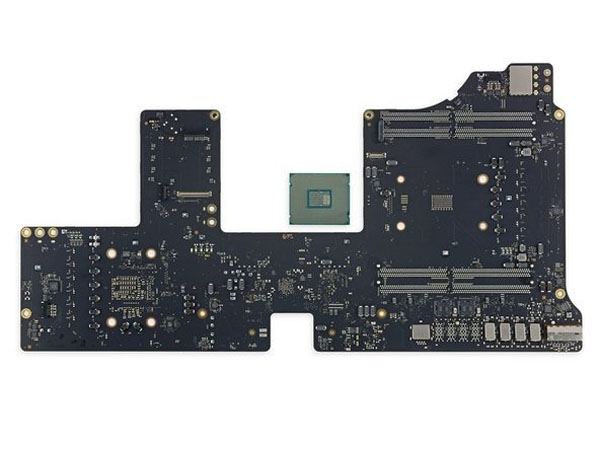

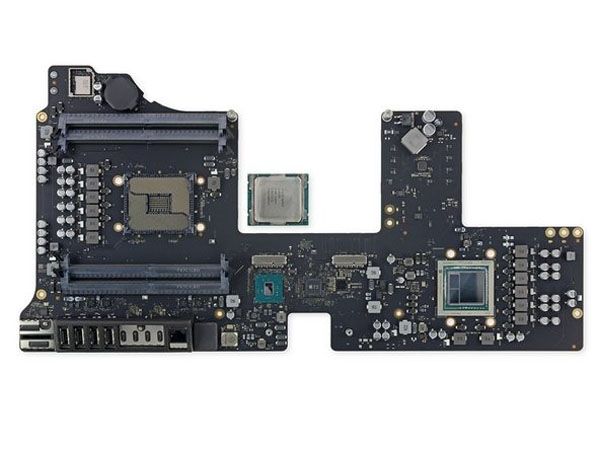

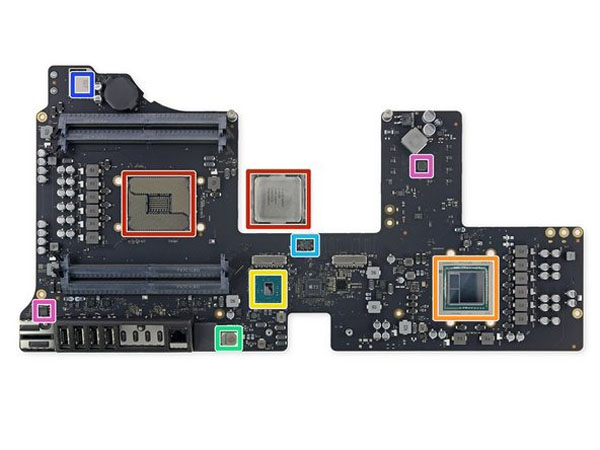

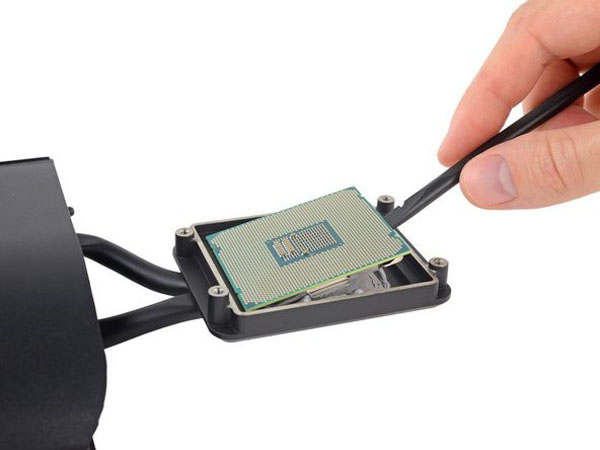

Một GPU, đáng buồn là được hàn gắn tại chỗ. Và ở phía đối diện, một bộ xử lý Xeon lớp máy trạmkhông được hàn tại chỗ.

• Vẫn còn quá sớm để nói khả năng nâng cấp CPU có thể khả thi như thế nào, con chip dường như được Intel tùy chỉnh cho Apple.Nhưng nâng cấp dường như ít nhất là về mặt lý thuyết.

• Thật tuyệt nếu máy trạm 5.000 đô la của bạn có thể được nâng cấp một lần trong một thời gian, thay vì thay thế hoàn toàn … phải không?

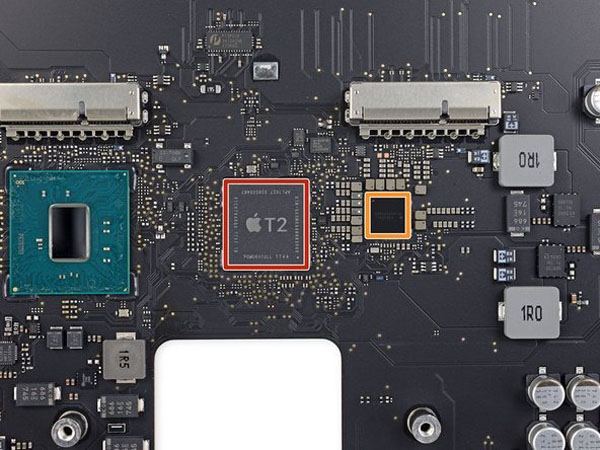

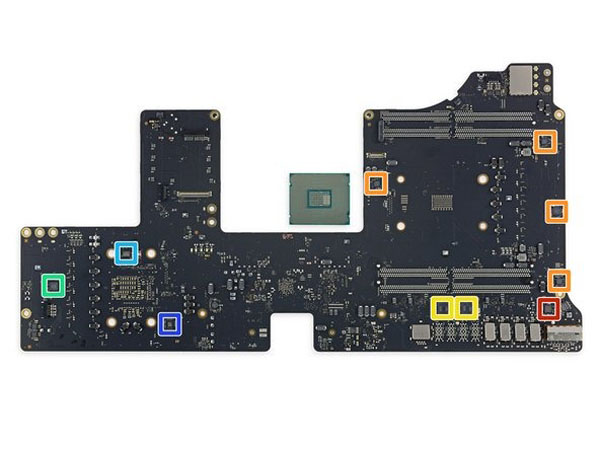

Cuối cùng nhưng không kém phần quan trọng, lơ lửng gần các khe SSD, chúng tôi có hai chip Apple tùy chỉnh:

• Apple T2 339S00467 xếp lớp trên SK HynixH9HKNNNBRUMUVR -NLH LPDDR4

• Apple 338S00268, con chip này có một chút bí ẩn. Trong sự phấn khích ban đầu của chúng tôi, chúng tôi nghĩ rằng đó là bộ đồng xử lý A10 Fusion được đồn đại , lần đầu tiên nhìn thấy trong iPhone 7 , nhưng kích thước gói quá nhỏ (khoảng 7,4 mm mỗi bên). Dự đoán tốt nhất: đây là IC quản lý năng lượng Semi / Dialog Semi của Apple.

Nhược điểm của tất cả các chức năng và bảo mật được thêm vào này là một vấn đề đau đầu nếu iMac Pro của bạn phải được khôi phục .

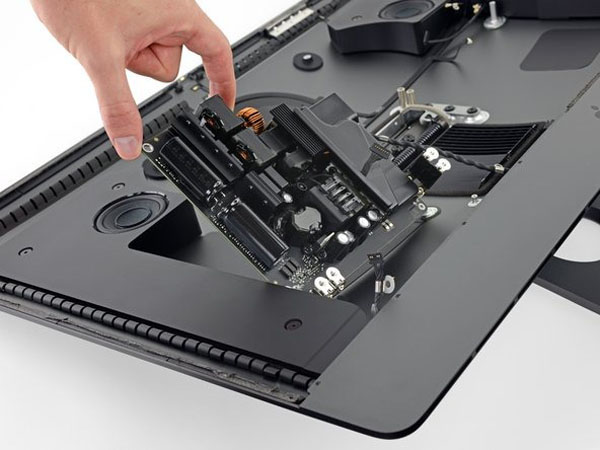

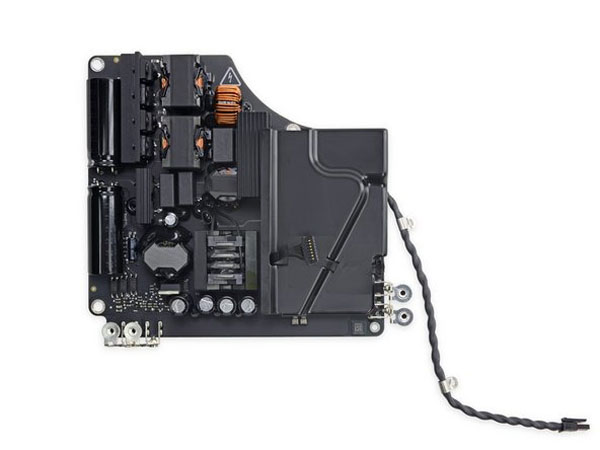

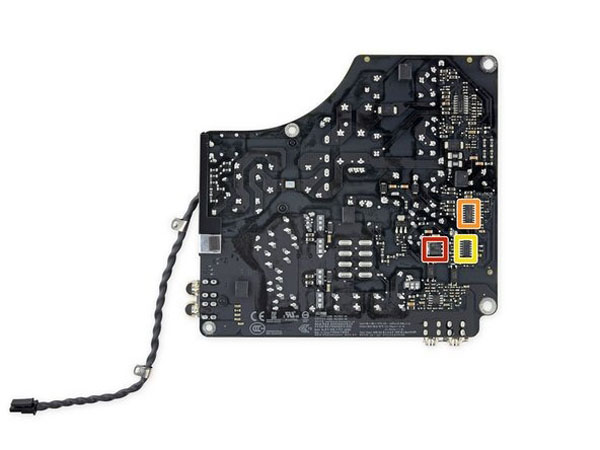

Với bảng logic, chúng ta có thể trích xuất nguồn điện 500 watt.

Được sản xuất bởi AcBel Polytech Inc., công ty chấp nhận 100 – 240 Volts AC và đóng gói một ít silicon của riêng mình:

• STMicro 4NB0K 5 GK14X650

• STMicro L6599AD B857725

• NCP13368G PFTJ38

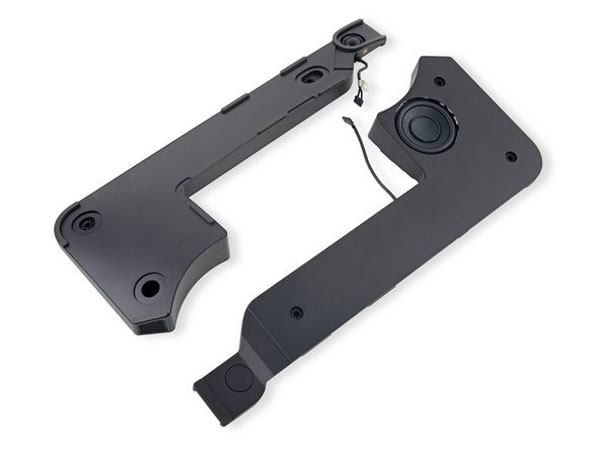

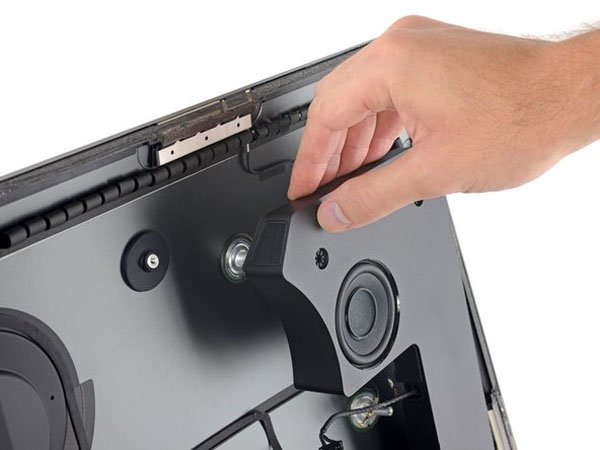

Vỏ của iMac này trông hơi trống trải, nhưng chúng ta vẫn chưa hoàn thành: “loa âm thanh nổi nâng cao” tiếp theo.

Báo cáo ban đầu là những loa này sống theo sự cường điệu: chúng là những loa có âm thanh tốt nhất bạn có thể có trên máy Mac .

… Cho đến khi, chúng tôi nghi ngờ, bạn có thể ghép nối nó với Homepod, vì vậy sẽ đưa toàn bộ trải nghiệm lên cấp độ tiếp theo. Chúng tôi sẽ không biết chắc chắn cho đến khi Homepod cuối cùng cũng lên kệ vào năm 2018. (Có phải chỉ là trùng hợp ngẫu nhiên khi nó trông hơi giống Mac Pro ?)

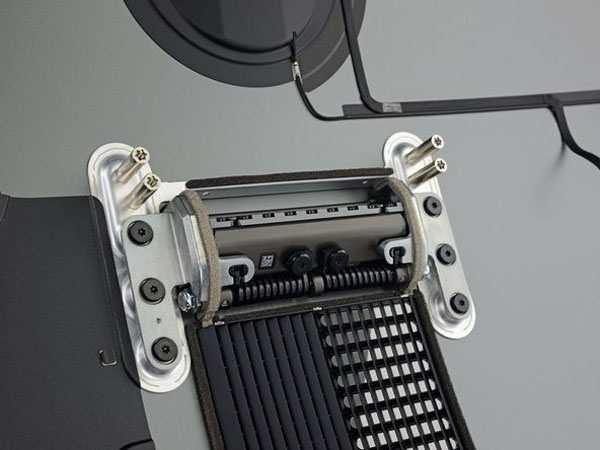

Chúng tôi đã quét khung gầm này cho các bộ phận, và không còn nhiều gì nữa ngoại trừ cơ chế bản lề lò xo cực kỳ tuyệt vời hỗ trợ màn hình.

Thời gian để xem xét kỹ hơn màn hình đó . Hóa ra nó sử dụng cùng một bảng hiển thị mà chúng ta đã tìm thấy trong iMac 5K : LG Display modelLM270QQ1 .

• Điều đó nói rằng, sự sắp xếp hệ thống cáp và phần cứng webcam đã được di chuyển xung quanh vì vậy bạn không thể trao đổi màn hình giữa các mô hình.

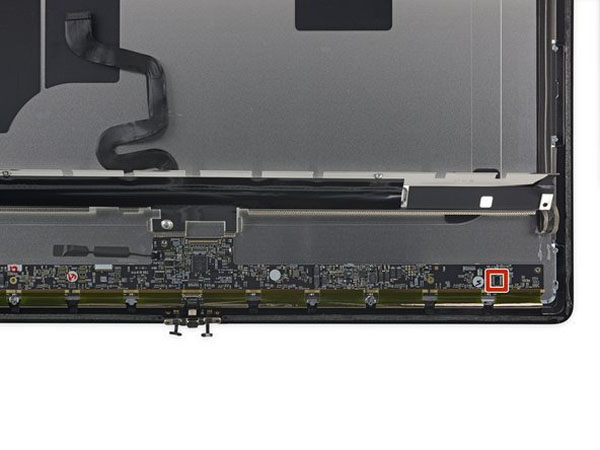

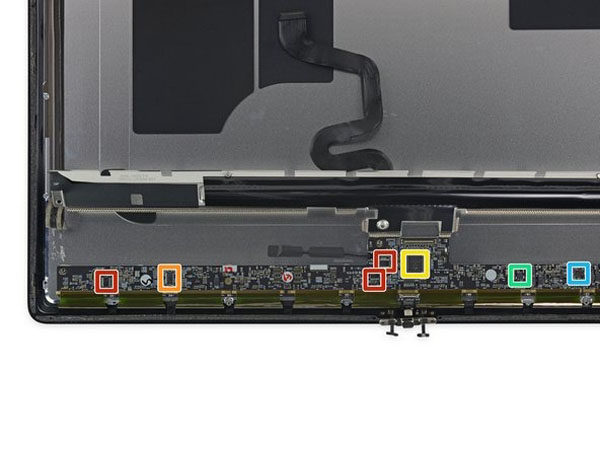

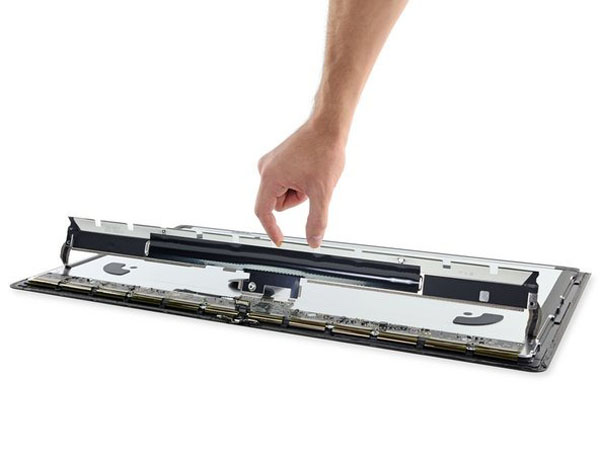

Chúng tôi bóc dải dài che chắn dọc phía dưới để lộ những con chip:

• Bộ thu phát xe buýt cung cấp kép 8-bit NH245 của Texas Cụ

• Texas Dụng cụ tạo điện áp Gamma BUF16821 có thể lập trình và Bộ hiệu chuẩn Vcom

• Parade Technologies DP665 Bộ điều khiển thời gian LCD

• Bộ chuyển đổi SWift ™ bước xuống đồng bộTPS54320 3A

• Texas Cụ TPS65168 Độ phân giải cao LCD có thể lập trình hoàn toàn IC cho TV

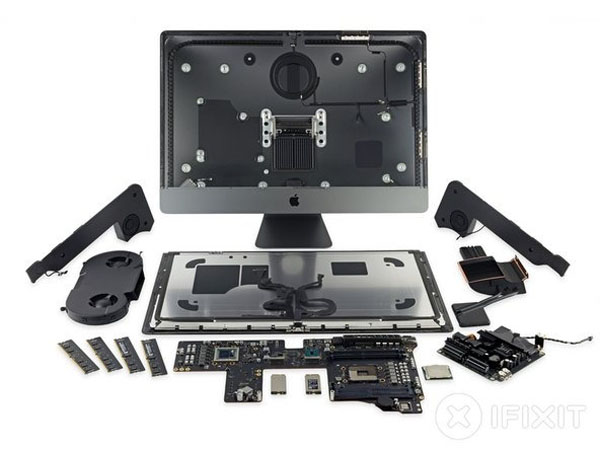

Đó là một người bạn bao bọc. Đã đến lúc lắp ráp lại con thú này bằng một miếng dán nhiệt mới và xem cách nó bay như một giàn chơi game.

Trong trường hợp bạn đã tự hỏi: Có, nó trở lại với nhau tốt. Chúng tôi sẽ có hướng dẫn nâng cấp từng bước cho bạn sớm!
