iPad Pro 11″ – Hướng dẫn tháo lắp

Chúng ta hãy xem những gì đặt Pro iPad này ngoài các đồng nghiệp nghiệp dư của nó:

• Màn hình Retina hoàn toàn được dán nhiều lớp, 11 “, LED-backlit, màn hình Retina Oxide TFT với độ phân giải 2388 × 1668 (264 ppi), có công nghệ ProMotion
• Bộ xử lý tùy chỉnh Bionic Apple A12X lõi, với bộ xử lý chuyển động M12 và GPU 7 lõi ​​tích hợp
• Camera sau 12 MP với quay video 4K ở tốc độ 60 khung hình / giây và máy ảnh TrueDepth 7 MP với video 1080p
• Tự cân bằng, âm thanh bốn loa
• Face ID, năm micrô, cảm biến ánh sáng xung quanh, gia tốc kế, thước đo và con quay 3 trục
• Băng tần kép MIMO Wi-Fi 802.11a / b / g / n / ac + Bluetooth 5.0
• 64 GB, 256 GB, 512 GB hoặc 1 TB bộ nhớ tích hợp

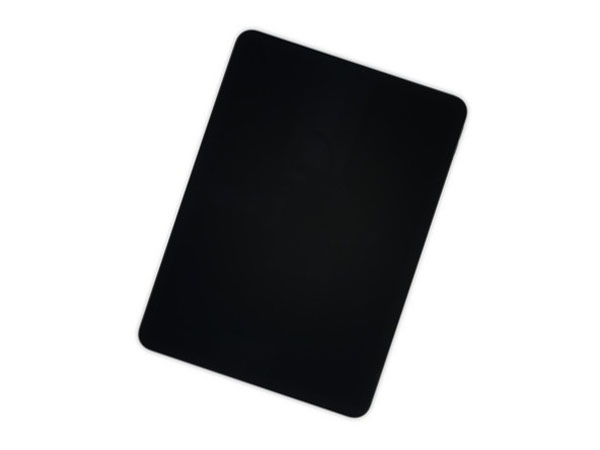

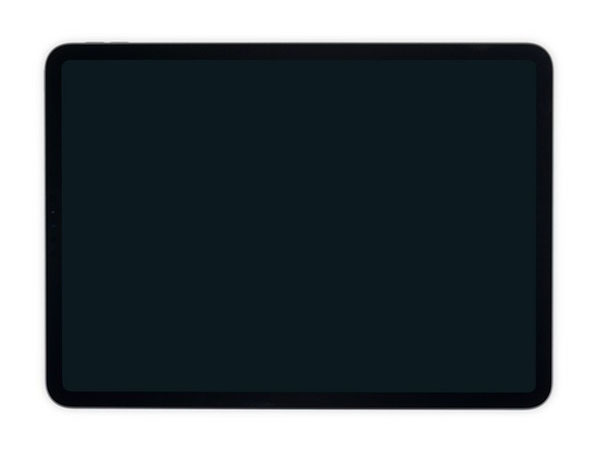

• Với mỗi năm trôi qua, Apple dường như gần gũi hơn với việc thực hiện ước mơ bán một tấm kính trắng với logo ở mặt sau.

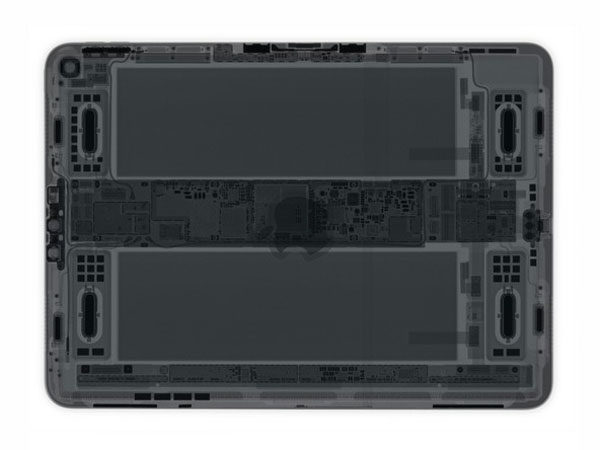

• Đó là một điều tốt mà chúng tôi đã có X-quang trên vòi từ Creative Electron, hoặc điều này sẽ chỉ trông giống như một hình chữ nhật màu đen.
• Như mọi khi, các khu vực tối nhất trong hình ảnh X-quang thể hiện các vật liệu dày đặc hấp thụ nhiều tia X hơn – thường là nam châm, chẳng hạn như các vật liệu được sử dụng trong loa và các phụ kiện kẹp.
• Chúng ta đang thấy nhiều hơn những người bình thường ở đây.

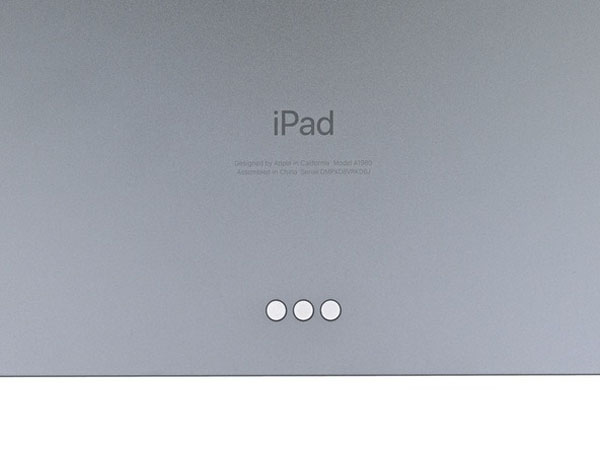

• Thời gian kiểm tra trực quan. Phía trên Trình kết nối thông minh được định vị lại mới, chúng tôi có một số kiểu máy mới: A1980.

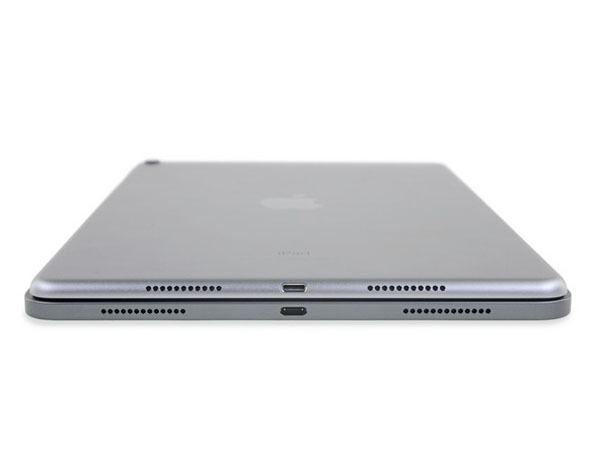

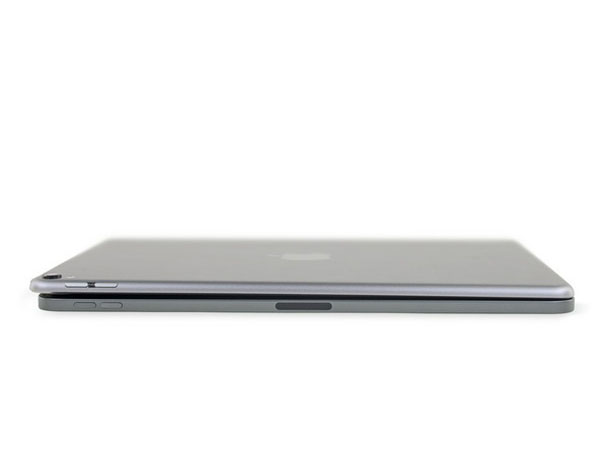

• So với 10,5 “tiền thân của nó, nó trông giống nhau, và mất .2 mm là khó để phát hiện do các cạnh bình phương-off.
• Không phải là chúng ta bận tâm – nó thực sự nhắc nhở chúng ta về một số đối thủ cạnh tranh đáng giá hơn của iPad.

Liệu dòng máy tính bảng của Apple có thể được sửa chữa nhiều hơn một chút trong lần này không? Trong ánh sáng của những giọt nước mắt gần đây, chúng tôi đang giữ các ngón tay của mình vượt qua.

• Ghi chú cuối cùng trước khi chúng ta đi sâu vào: không có giắc cắm tai nghe ☹, cổng USB-C (không phải Thunderbolt) thay cho Lightning, và hình bầu dục tối dài để sạc bút chì mới.

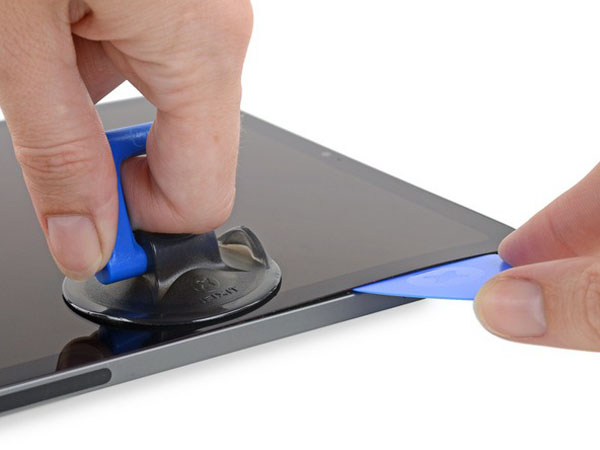

• Chúng tôi yêu thích trải nghiệm cắt qua tất cả các loại keo để mở iPad đầu tiên của chúng tôi và nó chưa bao giờ cũ.

Tuyên bố này được mang đến cho bạn bởi Liên minh Tinkerers và Ngày đối lập quốc gia.

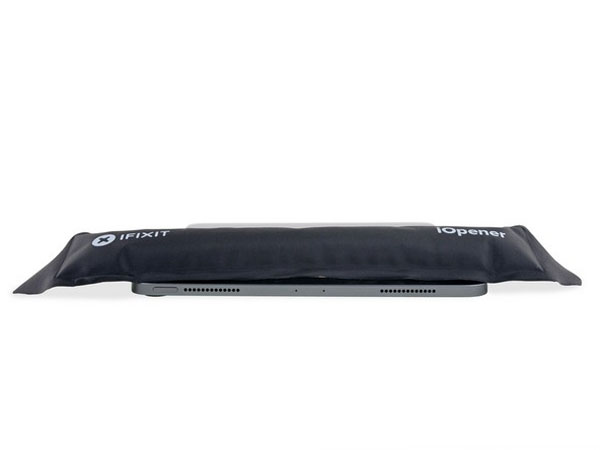

• Nó giúp để được thực hành ở đây, nhưng những bezels thêm mỏng làm cho nó thậm chí còn hơi bừa bãi hơn bình thường. Nhiệt, khắc, giữ hơi thở của bạn, và hy vọng không có gì phá vỡ.

Hóa ra trường hợp này dày hơn một chút quanh vùng sạc Pencil — chúng tôi bắt đầu tò mò ở đó và nhanh chóng hối hận.

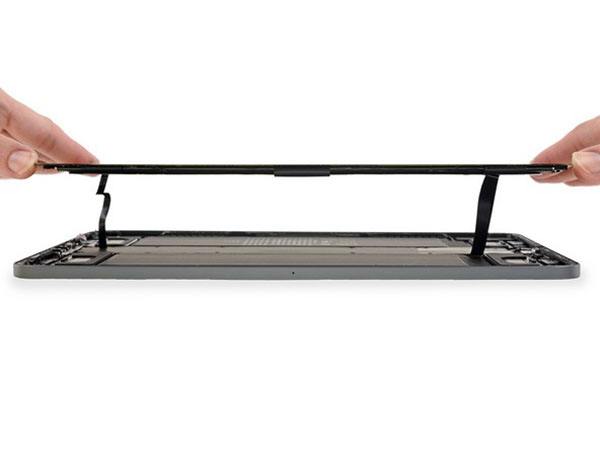

• Về mặt tích cực, cáp ribbon của màn hình là khoảng cách an toàn từ các bezels — nhưng chúng cũng trải ra theo cách khiến cho việc loại bỏ màn hình trở nên thực sự khó xử.

• Những dây cáp này vẫn chưa an toàn, vì chúng tôi buộc phải đặt màn hình ở một góc kỳ lạ và hy vọng không làm hỏng bất cứ thứ gì trong khi chúng ta ngắt kết nối chúng.

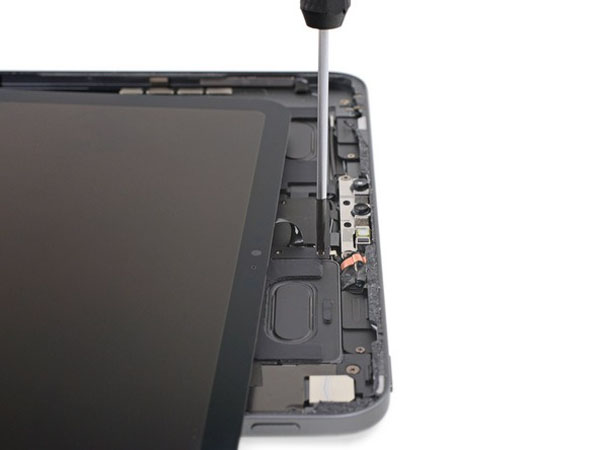

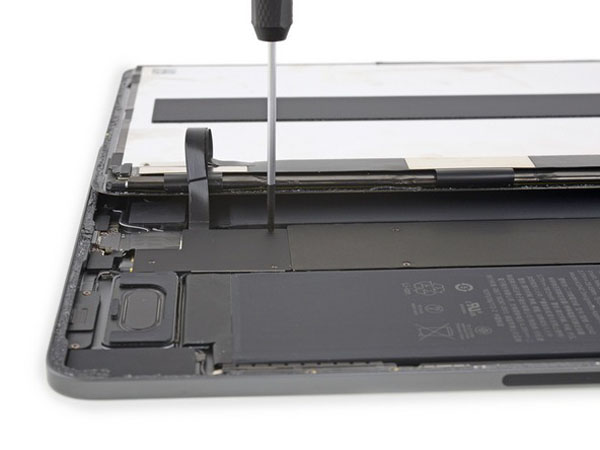

• Chúng tôi đặt trình điều khiển Phillips của chúng tôi để làm việc phát hành cả hai đầu nối cáp.

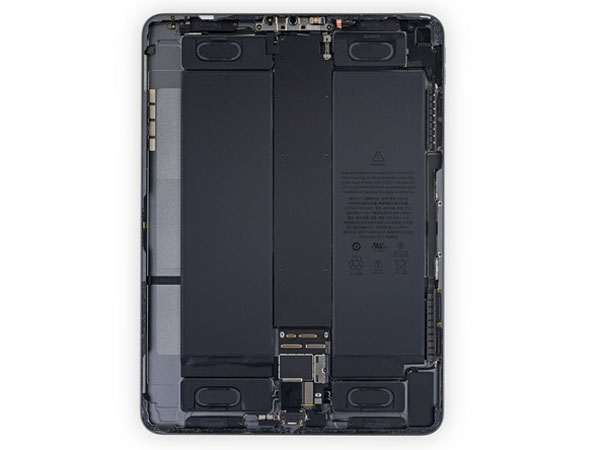

• Bây giờ chúng ta thấy những tia X đã cố gắng cho chúng ta thấy điều gì! Một điều mà ngay lập tức nổi bật là tứ tấu loa của iPad.

Bốn loa trầm và bốn loa, cho tổng cộng tám loa, tạo ra một nhà máy Netflix — bởi vì ngay cả các chuyên gia cũng cần nghỉ ngơi.

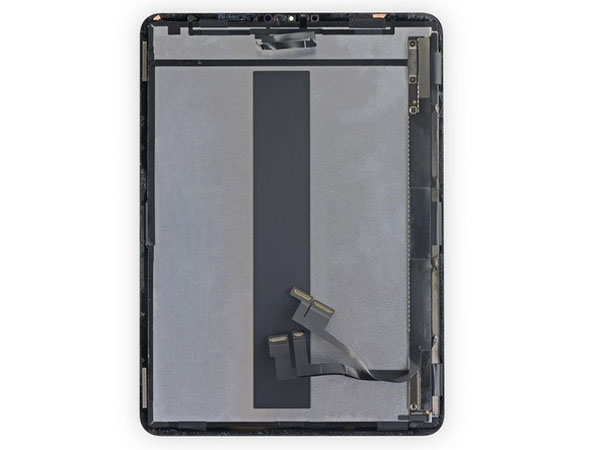

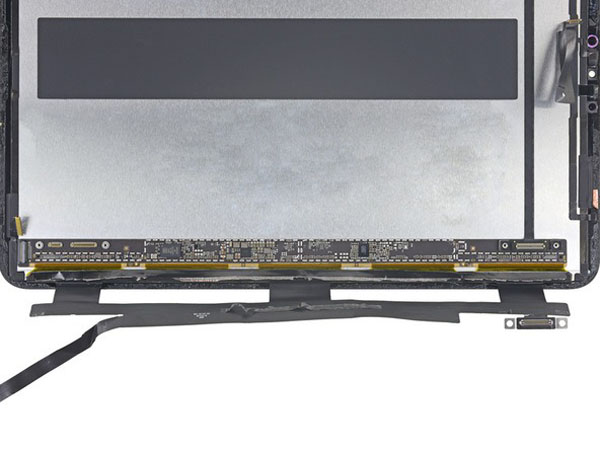

• Đây là màn hình Liquid Retina mới – được mở rộng từ khi chúng tôi lần đầu tiên nhìn thấy nó, và đóng gói cùng tốc độ làm mới 120 Hz tuyệt vời mà chúng tôi đã thấy trên iPad Pro cuối cùng.

Màn hình mới lạ mắt mang đến một số chip cùng với nó:

• Parade Technologies DP825 điều khiển thời gian (giống như chúng ta đã thấy trên iPad Pro 10.5 ”)
• Texas Instruments TPS65158 (có thể là một biến thể của TPS65168 LCD Bias IC)
• Intersil 24883A D826AB

• Lo lắng cho cái nhìn đầu tiên của chúng tôi về con chip A12Xbox đó, chúng tôi sẽ loại bỏ bìa bảng logic tiếp theo.
• Yuck-như mọi khi, bảng được bảo đảm với chất kết dính, và nó được thực hiện thậm chí fussier bởi các loa, mà khối gần như tất cả các truy cập tò mò.

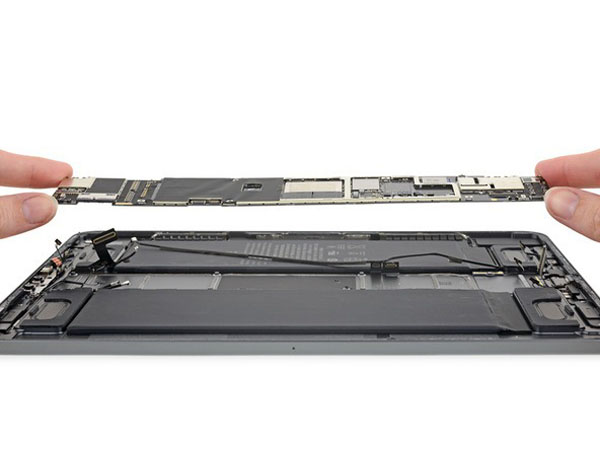

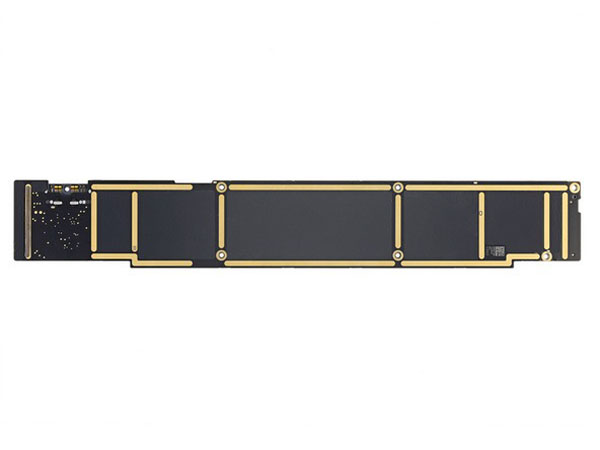

• Nhưng chúng ta thiếu kiên nhẫn, và sớm chiến thắng. Bảng logic triumphantly nổi lên từ các hẻm núi betwixt các tế bào pin.

Sức mạnh Netflix đó có giá.

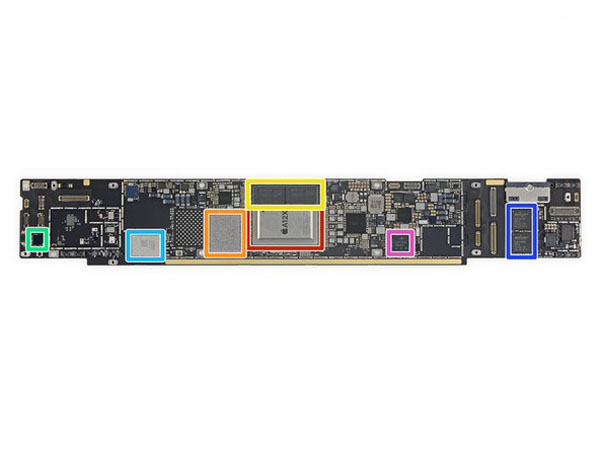

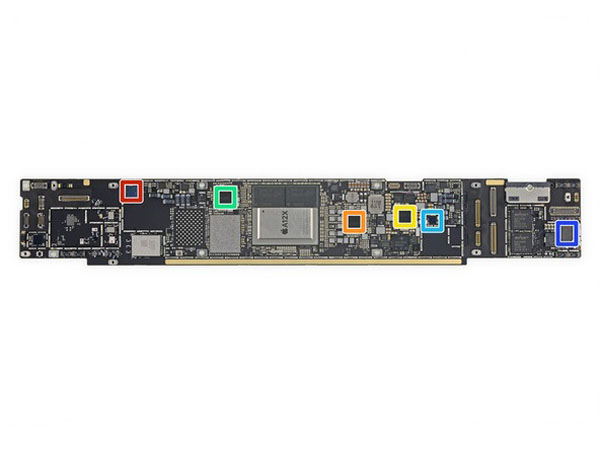

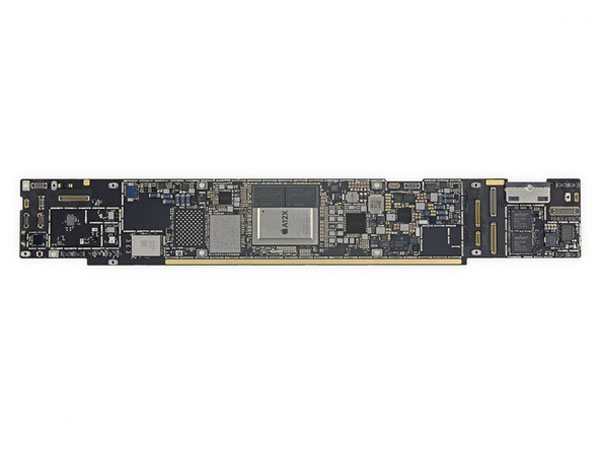

Sau tất cả, chúng tôi được thưởng một số silicon:

• Apple APL1083 A12X Bionic SoC
• Bộ nhớ flash Toshiba TSB3247M61710TWNA1 (tổng cộng 64 GB)
• 2x Micron 8MBT9 RAM D9WHG (tổng cộng 4 GB)
• Bộ điều khiển NFC NXP 100VB27
• Apple / USI 339S00551 Mô-đun Wi-Fi / Bluetooth
• 2x Broadcom BCM15900B0KWFBG điều khiển màn hình cảm ứng
• Bộ điều khiển công suất Texas Instruments CD3215C00

Những con chip này không thể chứa chỉ một bước, vì vậy đây là một số chi tiết khác:

• STMicroelectronics STB601A0 PMIC
• 343S00252-A0 1834PHHE
• 343S00257-A0 1834PHGI
• 343S00248-A0 1835NHGY
• 343S00235 88A49H8 D TI
• P13DPXT2 05A12LBE 1832GC

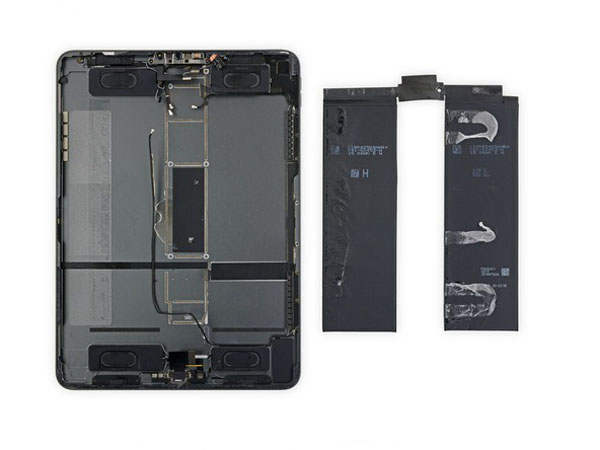

• Thời gian pin! Chúng tôi không phải là người hâm mộ iPad của năm ngoái, đã bỏ qua các tab pin giải phóng căng ra.

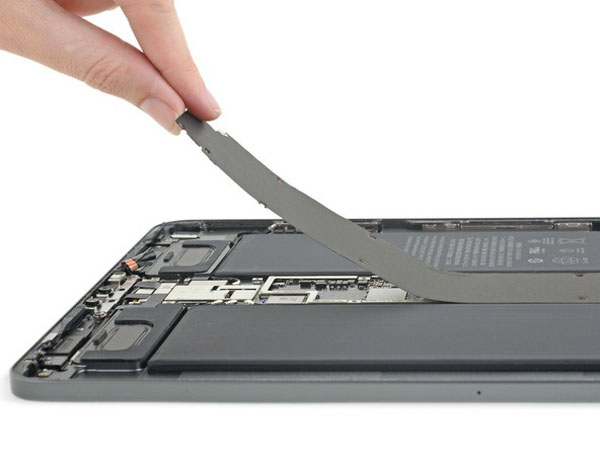

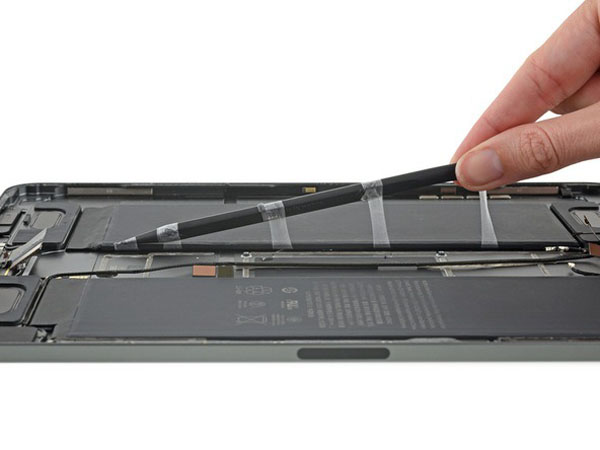

• Năm nay, các tab kéo trở lại theo phong cách – sáu dải hình chữ U lần này! Mỗi dải có hai tab, tạo cho fixers một cơ hội thứ hai nếu một trong số chúng bị phá vỡ. Khéo léo!

Có lẽ chúng tôi đã chốt chiếc iPad này hoàn toàn sai. Thật là đau đớn khi mở ra, nhưng những dải băng dính này lại nhổ ra bơ mịn—

• Nhưng các điểm dừng trơn tru ở đó. Một bản vá khổng lồ của siêu hình chạy dọc theo phía bên trái. Thở dài. Thời gian để phá vỡ các công cụ nâng lên.
• Chúng tôi đã không nói nên lời. Tại sao Apple sẽ làm điều này? Chúng tôi chỉ có thể đưa ra giả thuyết rằng chất kết dính có trong “sự gia cường độ cứng”.

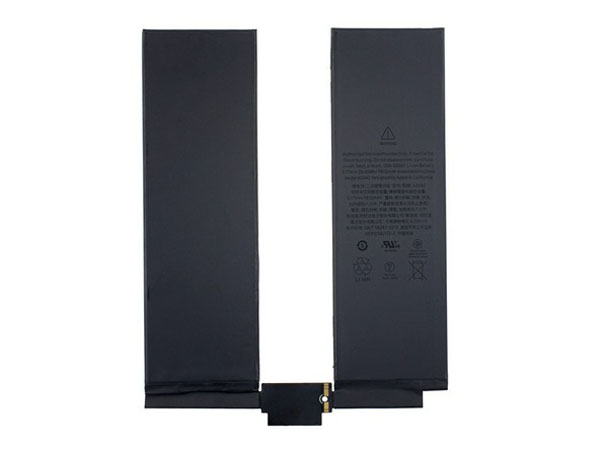

• IPad này được hỗ trợ bởi một pin 7812 mAh chạy ở 3,77 V, cho 29,45 Wh-một hạ cấp nhẹ từ 30,8 Wh gói trong 10,5 “iPad Pro, và nhỏ hơn rất nhiều so với gần đây nhất của Microsoft Surface Pro 45 Wh pin.

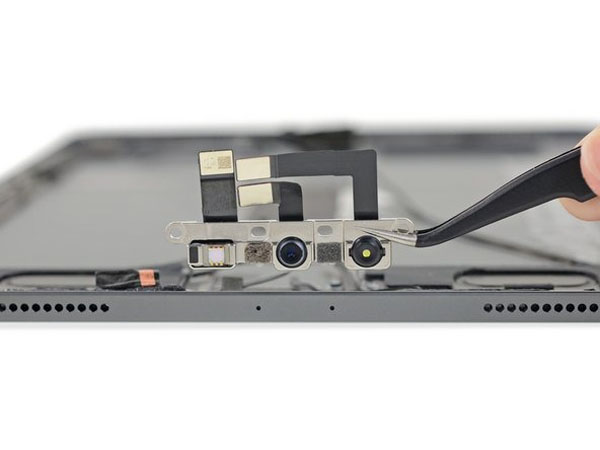

• Tiếp theo, ra mắt trong iPad: Face ID.

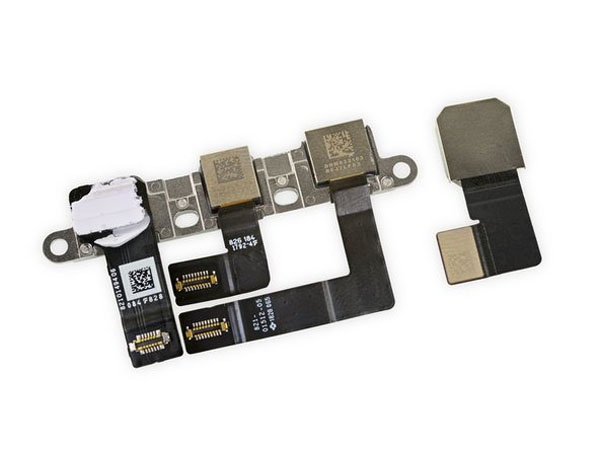

• Cụ thể hơn, đây là phần cứng cơ bản giống như chúng ta đã thấy từ iPhone X — máy chiếu hồng ngoại, máy ảnh tự sướng và máy ảnh hồng ngoại — nhưng trong một yếu tố hình thức được sửa đổi đôi chút.

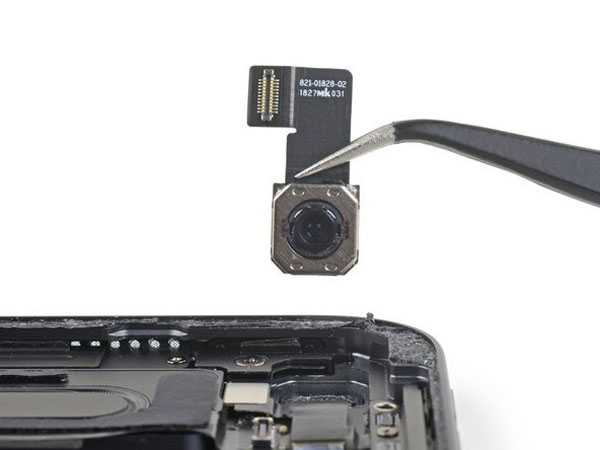

• Trong khi chúng tôi đang ở đó, chúng tôi cá ra phía sau camera – mà Apple nói mang lại hiệu suất tương tự như máy ảnh từ các iPad trước đó, trong khi được tái thiết kế cho mỏng hơn.
• Với sự mất mát của OIS, và vẫn là một vết sưng máy ảnh khổng lồ, thiết kế này dường như bị xuyên thủng với sự thỏa hiệp.

• Hãy loại bỏ những người nói, phải không?

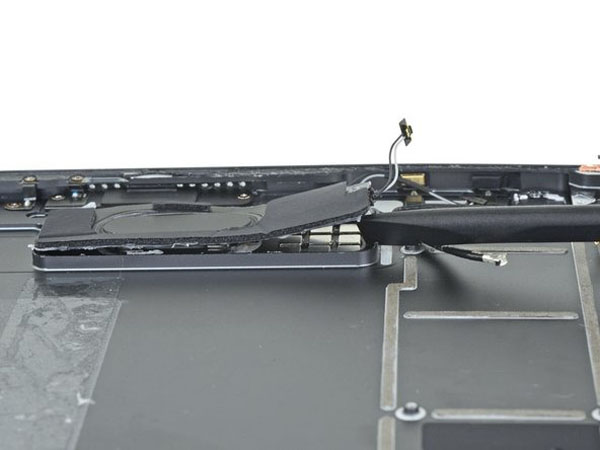

• Nói dễ hơn là xé rách. Vỏ được chạm ngay vào vỏ nhôm, và rõ ràng là không bao giờ được tháo ra. Đào chúng ra mất một tấn nhiệt và ý chí.

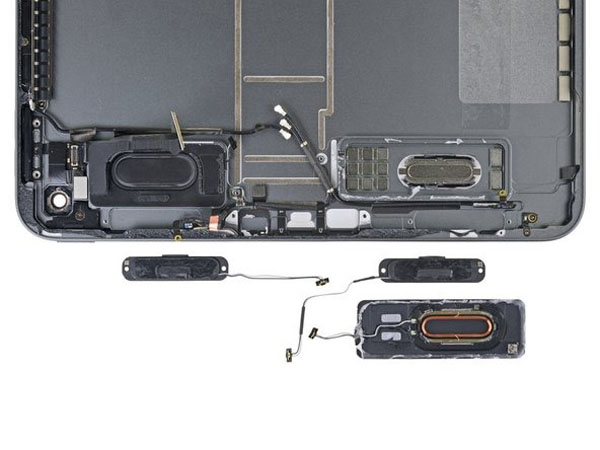

• Các loa tweeter đi ra mà không có một cuộc chiến nhưng các trình điều khiển woofer là khá nhiều bánh mì nướng-hy vọng chúng được làm bằng không bao giờ thất bại-ium!
• Ẩn trong buồng loa; nhiều nam châm hơn! Nếu chúng ta có một niken cho mỗi nam châm ở đây, chúng ta có thể làm tan chảy tất cả chúng và tạo ra một niken mới lạ khổng lồ.

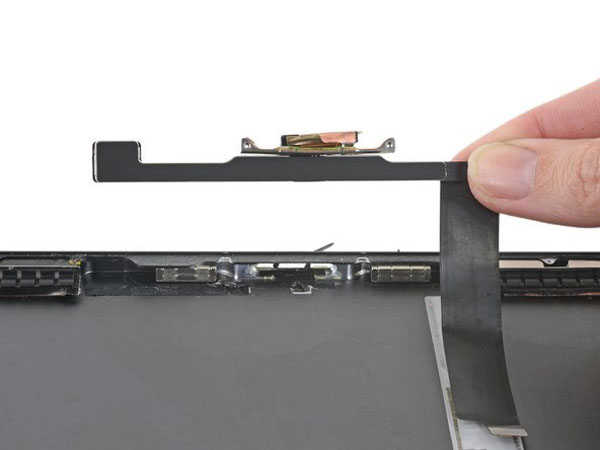

• Tiếp theo để đi ra là bảng sạc bút chì, với các cuộn dây đồng sạc kèm theo.
• Trong khi đó là kỹ thuật, nó không phải không có nạn nhân …

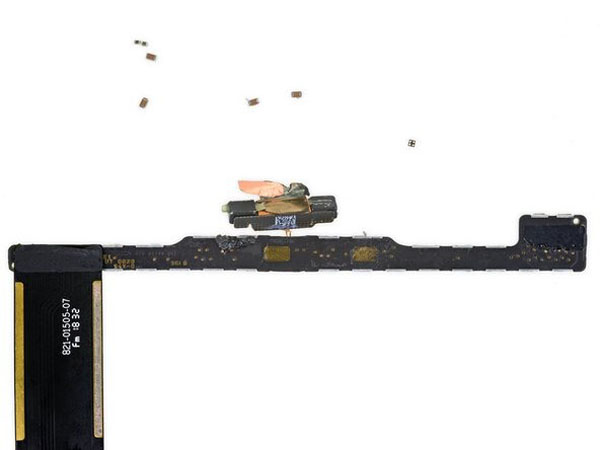

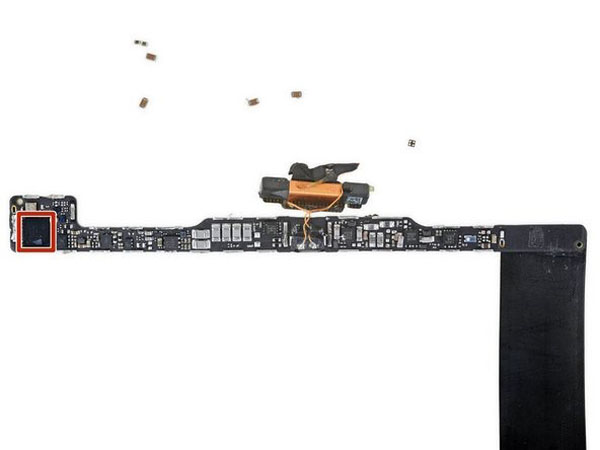

• Các tụ điện nhỏ và các bit bo mạch khác bay lên để phản đối khi chúng ta tháo tấm khiên. Chúng tôi xin lỗi? Không, chúng tôi không phải.
• Chúng ta thấy gì, giấu trong góc? Đó là STMicroelectronics STM32L476JGY6 ARM Cortex MCU.

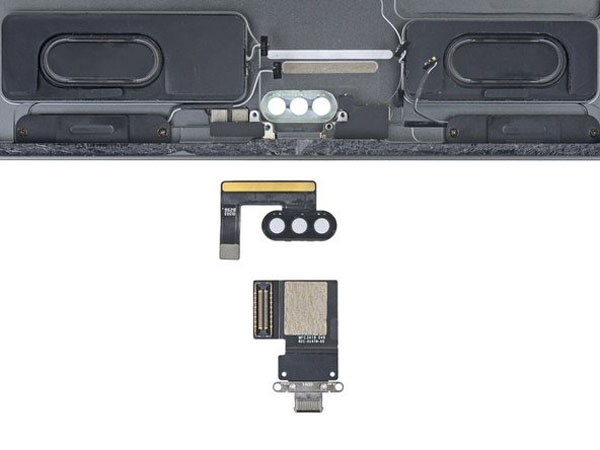

• Cuối cùng là cổng USB-C – không giống như các iPad trước đó, có đầy đủ kiểu mô-đun.

Các iPad trước đây về mặt kỹ thuật không có USB-C chút nào – nhưng chúng có các cổng Lightning cho cùng một mục đích, và chúng được hàn vào bảng logic.

• Đây là một thành phần mặc cao, do đó, khả năng thay thế nó độc lập của bảng chính là một chiến thắng sửa chữa tốt đẹp.
• Nó có thể không phải là một chiến thắng cho những người đầu tư mạnh vào Lightning, nhưng thông điệp của chúng tôi đối với những người đó là: Ít nhất USB-C cung cấp thông lượng nhanh hơn trong một hệ số dạng chuẩn, không độc quyền.

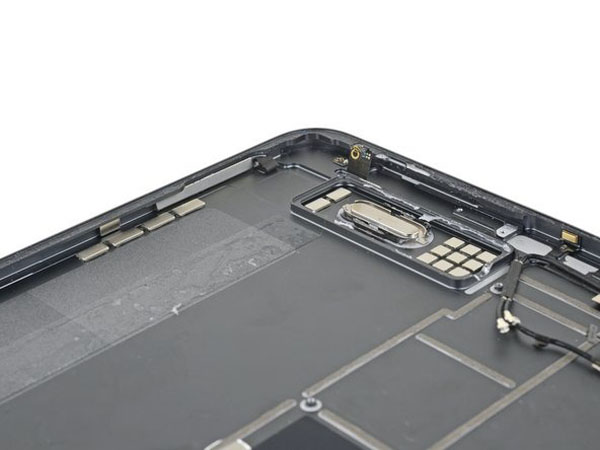

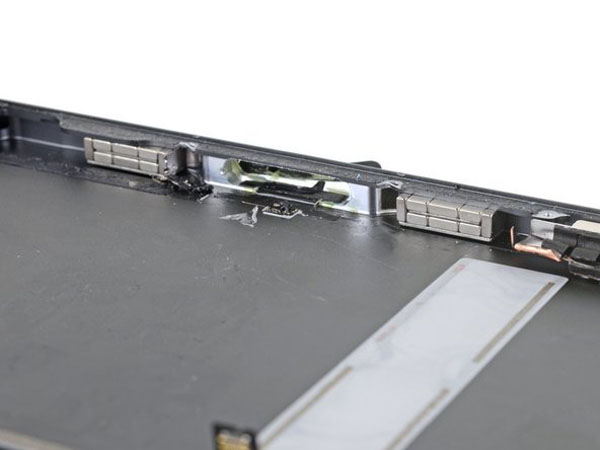

• Về những thứ duy nhất còn lại trong khung xe là toàn bộ tấn nam châm nickels.

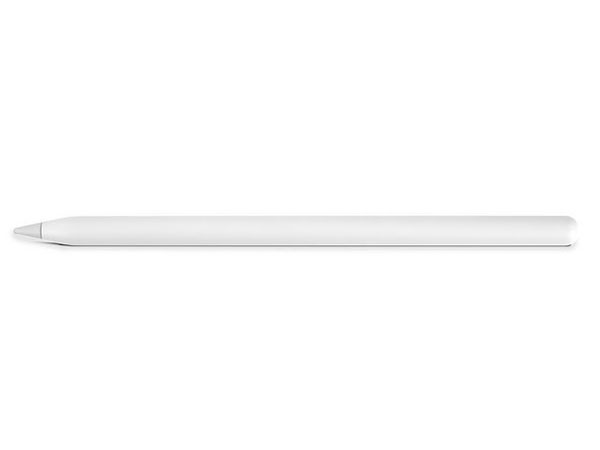

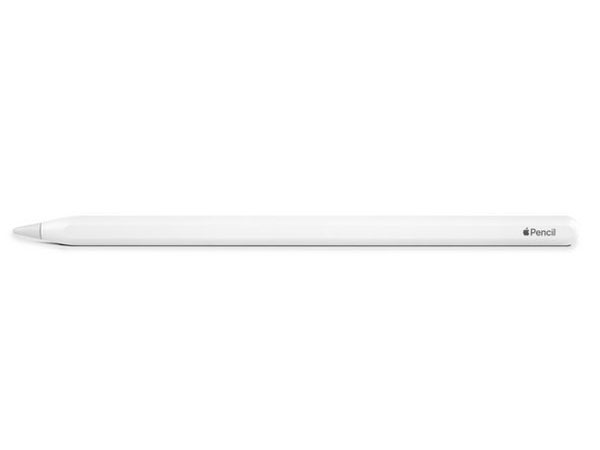

• Vòng thưởng: chúng tôi cũng chọn Apple Pencil mới.
• Chúng tôi đã có thể nói, dựa trên số lượng các điểm vào có thể nhìn thấy (đọc: số không), rằng điều này sẽ không được đẹp.

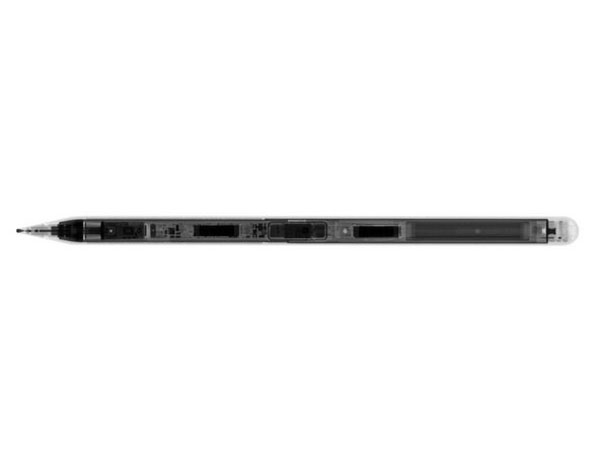

• (Lần nữa.) Hãy bắt đầu với X-quang trước khi mọi thứ trở nên lộn xộn.

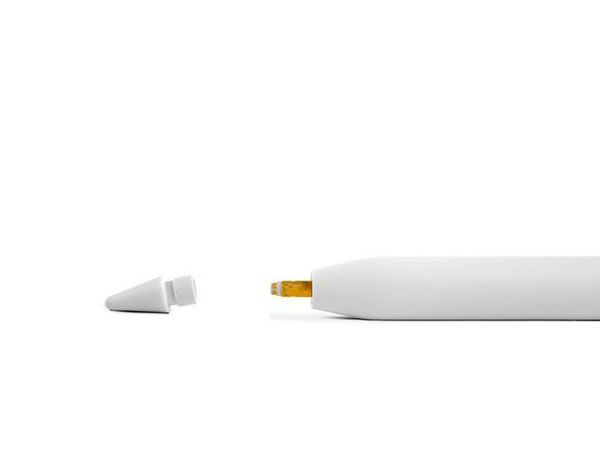

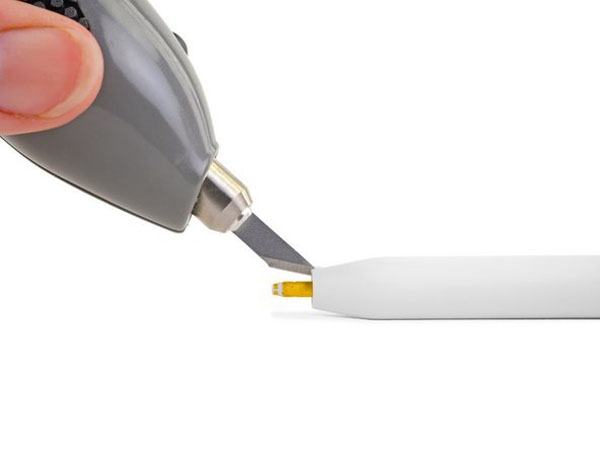

• Được rồi, về mặt kỹ thuật, có một điểm vào, nhưng tất cả chúng ta đều biết không có gì nhận được thông qua mẹo đó.

Mẹo thực sự là một thứ tương thích với mô hình trước đó – nếu bạn mua một chiếc iPad mới trong năm nay và muốn có một chiếc bút chì, hãy sẵn sàng chi thêm một số tiền.

• Với đầu bị loại bỏ, chúng tôi đi thẳng cho những khẩu súng lớn. Đem ra lưỡi siêu âm!

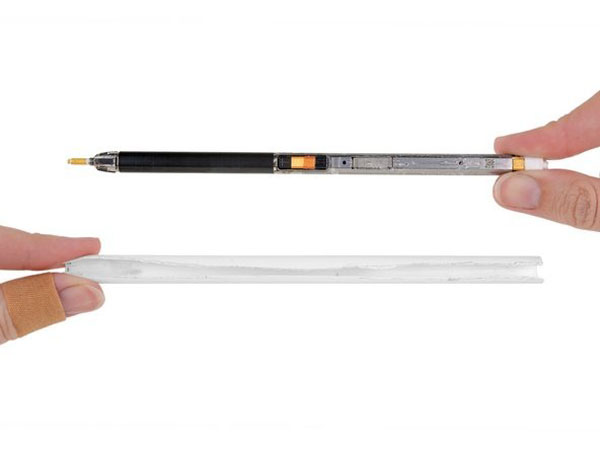

• Khi bụi lắng xuống, một thanh kim loại nổi lên từ vỏ nhựa màu trắng của Apple.
• Nhìn xung quanh, chúng tôi phát hiện ra việc sạc pin không dây mới, một số nam châm, một vỏ bọc màu đen và một kỹ sư teardown bị thương. ☹

Chỉ có một kỹ sư đã bị tổn hại trong việc tạo ra sự xé rách này.

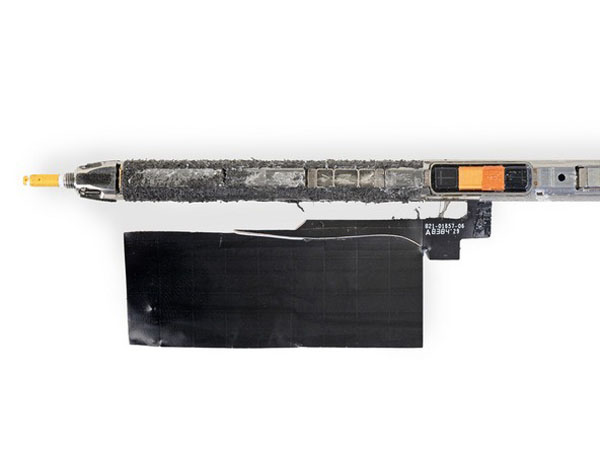

• Một dây cáp băng đen lớn mở ra từ khắp cơ thể Pencil, tiết lộ những gì trông giống như một lưới điện dung!

Điều này có thể được sử dụng để đăng ký đầu vào vòi, nhưng lưới này nên giúp Bút chì biết nơi — không chỉ khi nào – bạn nhấn. Các cử chỉ phức tạp hơn có thể xảy ra không?

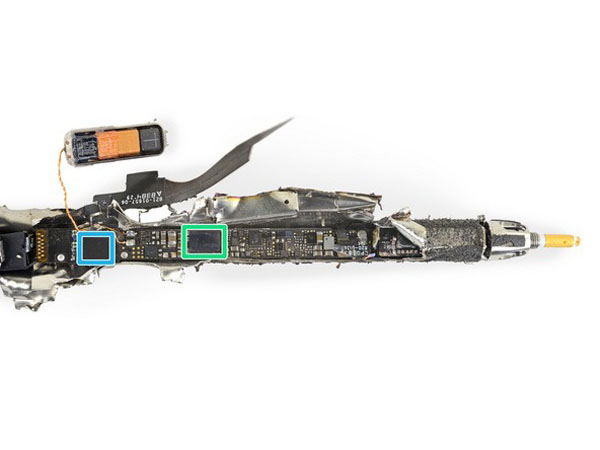

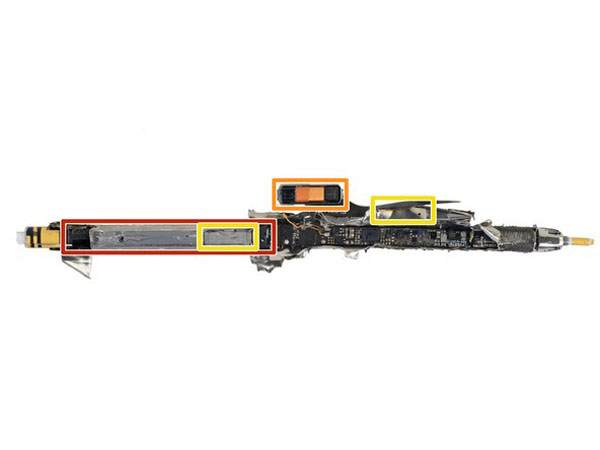

Thật không may, nó trở lại để tiêu hủy từ đây – nhiều lớp thép hàn của Bút chì đặt lên một cuộc chiến khá, và chúng tôi chỉ có thể tiết lộ một vài thành phần:

• Pin (thậm chí chúng tôi không muốn cám dỗ ít nổ)
• Cuộn dây sạc không dây
• Nam châm liên kết
• Bộ điều khiển cảm ứng Broadcom 59358A0
• Tùy chỉnh Apple 343S00250 IC

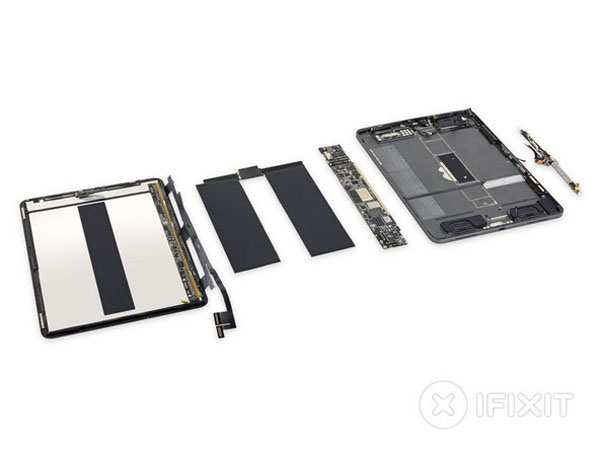

• IPad Pro này không phải là mo’ — chúng tôi đã chia nhỏ nó thành các phần cấu thành của nó!
• Thật khó để nói nếu đây là một Apple tốt, hoặc một xấu. Có một cổng USB-C mô-đun và chất kết dính pin phát hành căng, nhưng nó vẫn chủ yếu được dán lại với nhau và một dải keo dính thông thường khắc nghiệt cũng giữ chặt pin.
• Có vẻ như Apple đang cố gắng thay đổi, nhưng giọng nói ở vai kia thì to hơn một chút so với thiên thần có thể thay thế lần này. Điều đó nói rằng, với tất cả các sản phẩm cuối năm 2018 của Apple cho thấy một số cải tiến, chúng tôi hy vọng thiên thần có thể thay đổi được ảnh hưởng.
