iPhone 12 mini-Hướng dẫn tháo lắp

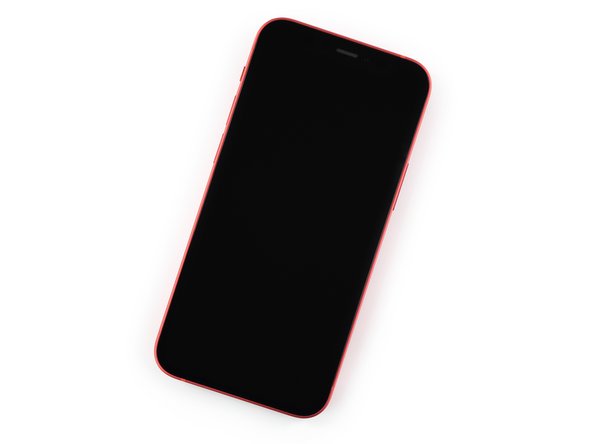

Bước 1: iPhone 12 mini Teardown

• Đôi khi thông số kỹ thuật lớn đi kèm với các gói nhỏ, và đó chắc chắn là trường hợp ở đây. Chúng tôi đã nắm bắt cả các mô hình của Hoa Kỳ và EU để không bỏ lỡ bất kỳ điều gì:
• Màu đỏ: A14 Bionic với Động cơ thần kinh thế hệ thứ tư
• Màu cam: Màn hình Super Retina XDR OLED 5,4 inch (2340 × 1080 pixel) với True Tone và HDR
• Màu vàng: Hệ thống camera kép 12 MP với camera góc siêu rộng (ƒ / 2.4) và góc rộng (ƒ / 1.6)
• Màu xanh lá: 64, 128 hoặc 256 GB dung lượng lưu trữ
• Màu xanh dương nhạt: Kết nối 5G (dưới 6 GHz và mmWave), cộng với 4×4 MIMO LTE, 802.11ax Wi-Fi 6, Bluetooth 5.0 và băng tần siêu rộng (UWB)
• Màu xanh dương đậm: Sạc không dây MagSafe 12 W
• Màu tím: Xếp hạng IP68, chống nước ở độ sâu 6 mét trong tối đa 30 phút

Bước 2:

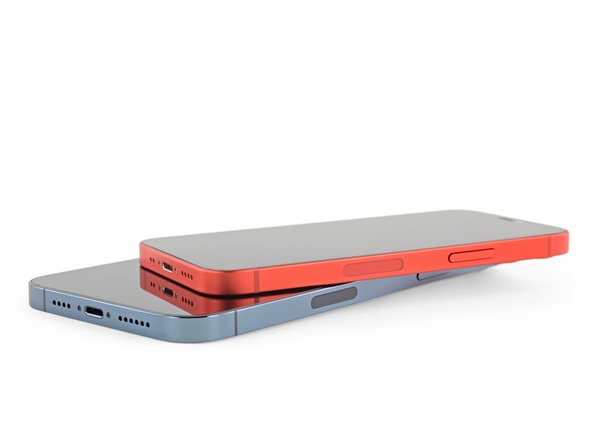

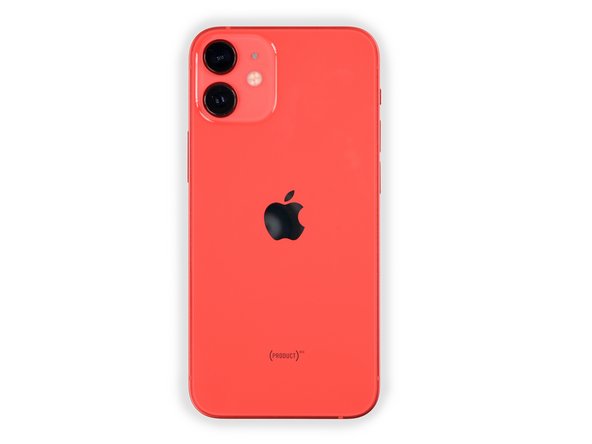

• iPhone hoàn toàn có sẵn trong chuyến tàu “bình thường là lớn, và lớn là thực sự lớn” – mặc dù vẫn tiếp tục kêu gọi quay trở lại những chiếc điện thoại nhỏ của năm nay.

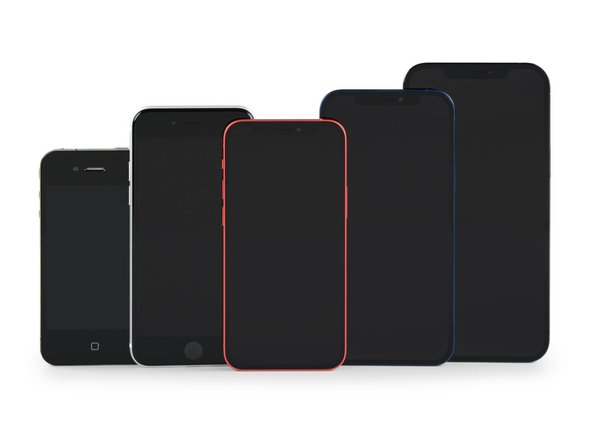

• Vì chúng tôi chia nhỏ điện thoại bất kể kích thước, đây là một tấm lấy mẫu của iPhone, với tất cả các kích cỡ khác nhau. Từ trái sang phải: iPhone 4 , SE 2020 , 12 mini, 12 và 12 Pro Max.
• Thật không may, việc quay trở lại kích thước nhỏ hơn (một chút) không có nghĩa là người bạn của chúng ta sẽ trả lại giắc cắm tai nghe. RIP tới một OG.

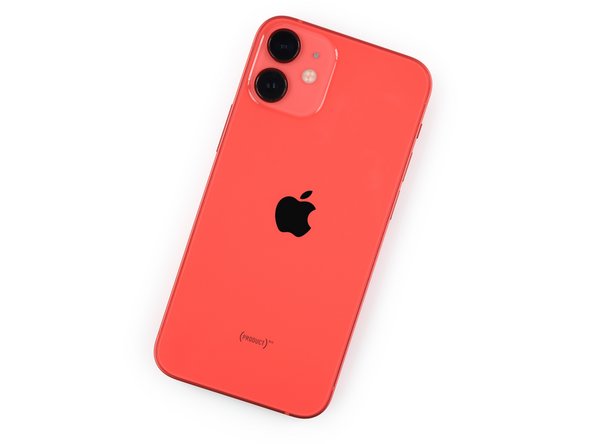

• IPhone 12 mini thực sự mang đến một tính năng mới thú vị: tăng tính bất đối xứng của lưới tản nhiệt (có lẽ là do sự thất vọng của Jony Ive). Có vẻ như điện thoại nhỏ hơn cần nhiều không gian hơn cho dải ăng-ten đó.
• Tương tự như trường hợp của các iPhone 12 khác , một cửa sổ mmWave nhỏ ở bên cạnh đánh dấu các mô hình của Hoa Kỳ, trong khi của EU có một số hình xăm bộ lạc theo quy định.

Bước 3:

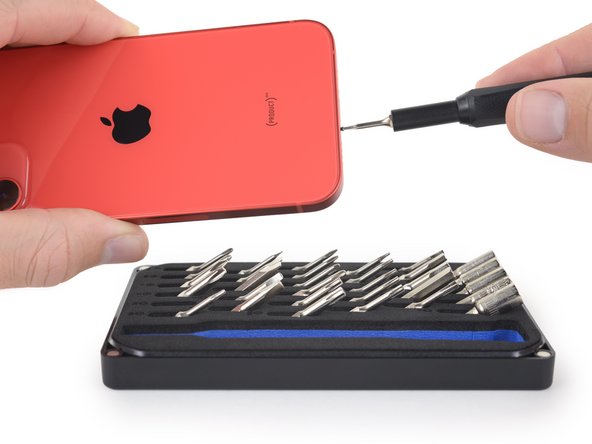

• Thiết kế iPhone có thể thay đổi theo năm tháng, nhưng các ốc vít Pentalobe vẫn được giữ nguyên. Điều tốt là bộ công cụ của chúng tôi có tất cả các bit bạn cần.
• Chờ một chút … bộ công cụ đó trông rất  nhỏ . Liệu một bộ công cụ dễ thương, có thể bỏ túi có thể sớm được đưa  vào xưởng của chúng tôi không?

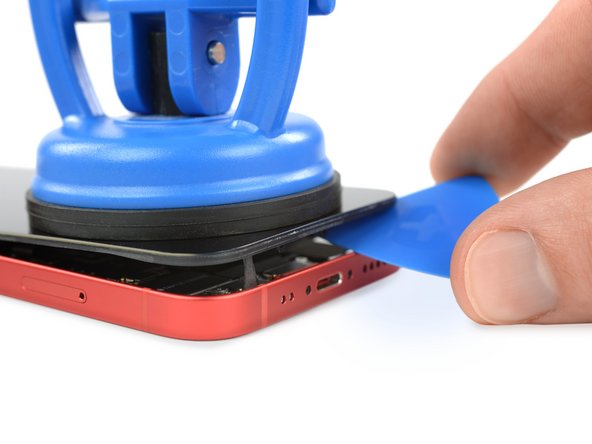

• Giống như những người anh em của nó, màn hình của iPhone 12 mini được giữ chặt bởi một số chất kết dính cứng. Nó không phù hợp với một số nóng và lớnsúng các cốc hút .

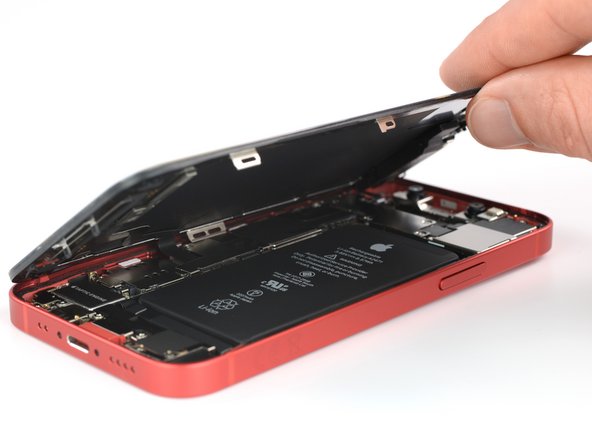

• Khi các vít Pentalobe không còn và keo dán được cắt ra, màn hình sẽ mở ra theo cách lỏng lẻo giống như chúng ta đã thấy trên iPhone 12 và 12 Pro .

Bước 4:

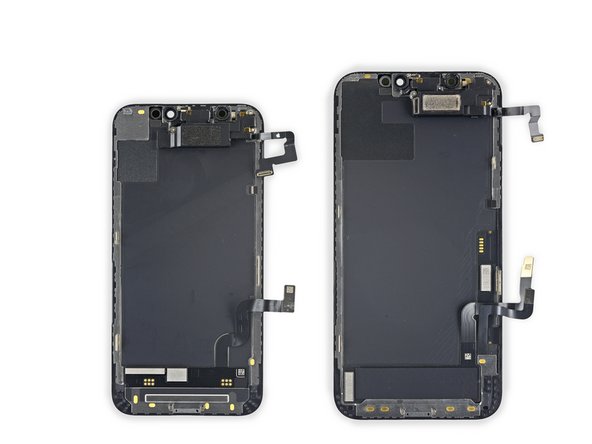

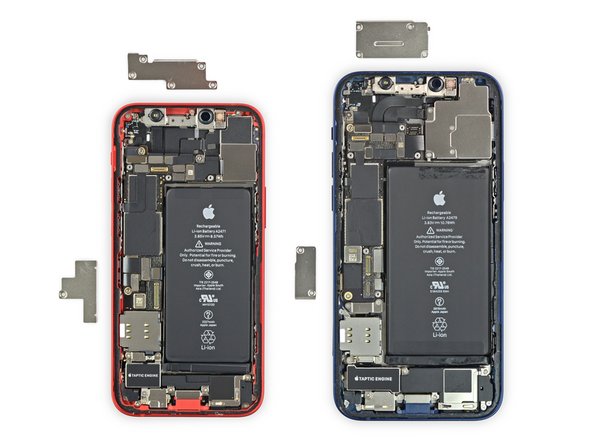

• Được rồi, chúng ta đã hoàn thành “Chiến dịch” —có ai muốn chơi một chút “Tôi do thám” không? So với 12 thông thường, chúng ta thấy:
• Hai cáp hiển thị thay vì ba
• Một pin thu nhỏ, Taptic Engine và loa
• Một số silicon màn hình đã di chuyển

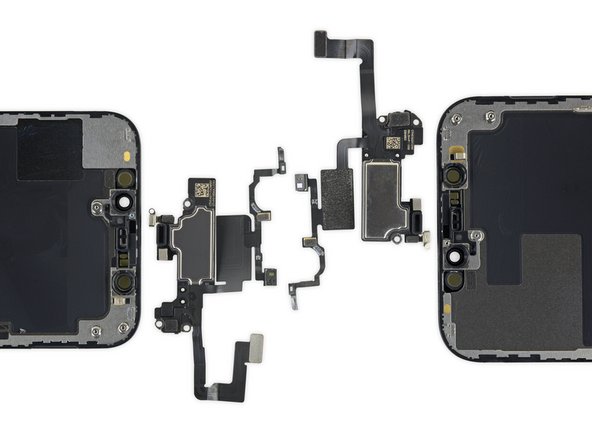

• Cụm cảm biến phía trên, bao gồm loa, Face ID và các cảm biến cũng được làm lại để phù hợp với ngôi nhà nhỏ hơn một chút của nó.
• Chiếc iPhone không phải chuyên nghiệp nhỏ hơn này vượt trội hơn nhiều so với trọng lượng của nó trong bộ phận hiển thị. Nó có màn hình OLED 5,4 inch độ phân giải 2340 x 1080, với mặt kính Ceramic Shield của Apple.

Bước 5:

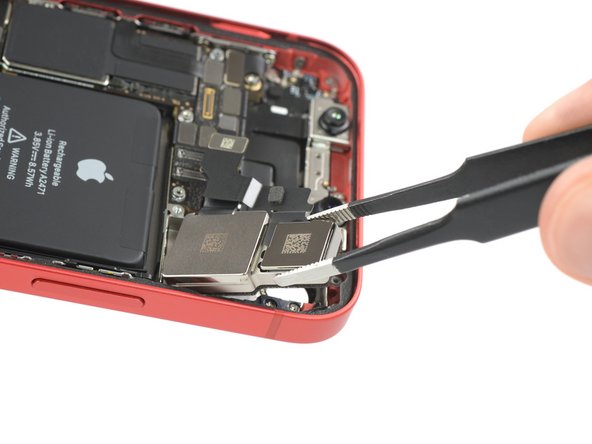

• Đây là lần đầu tiên chúng ta thấy camera “más” trong một chiếc iPhone “menos”. Thật ấn tượng khi xem, đặc biệt là nếu không có góc nào bị cắt trong quá trình này.
• Không có miếng đệm bằng nhựa ở đây — thật hợp lý khi thấy điều đó trong iPhone 12 lớn hơn, nhưng không gian thậm chí còn cao cấp hơn trong mini. Không có một hình vuông nào để thừa.

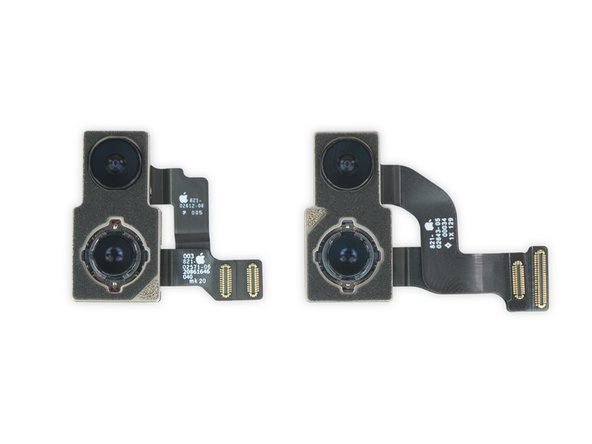

• Máy ảnh mini (bên trái) có cùng một máy ảnh góc rộng ƒ / 1,6 và ƒ / 2,4 được tìm thấy trong iPhone 12 thông thường (bên phải). Mô-đun góc rộng cũng có tính năng ổn định hình ảnh quang học (OIS) —và chúng tôi có tia X để chứng minh điều đó!
• Chúng tôi bị ấn tượng bởi camera bổ sung trong chiếc điện thoại thân hình nhỏ nhắn này, nhưng nó có thể phải trả giá bằng thời lượng pin vốn đã rất ít. Tuy nhiên, thật khó để tiếp tục phát điên với gã nói dối này.
• Một tin tốt lành: việc thay thế máy ảnh hoạt động hoàn hảo trong các thử nghiệm của chúng tôi. Cho đến nay, không có dấu hiệu nào cho thấy chiếc mini có chung tình trạng sửa chữa camera có vấn đề của iPhone 12 thông thường .

Bước 6:

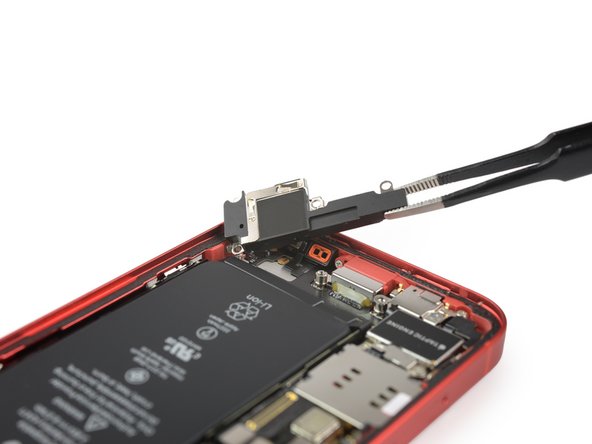

• Tháo loa sẽ thấy miếng đệm ngăn xâm nhập màu cam tiêu chuẩn 12-series (và lễ hội).

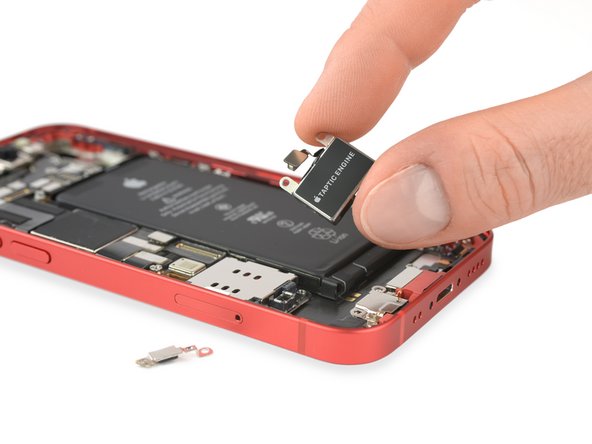

• Xem xét các Động cơ Taptic vốn đã bị thu hẹp , chúng tôi rất ngạc nhiên khi thấy một chiếc thậm chí còn mạnh hơn trong chiếc mini này.

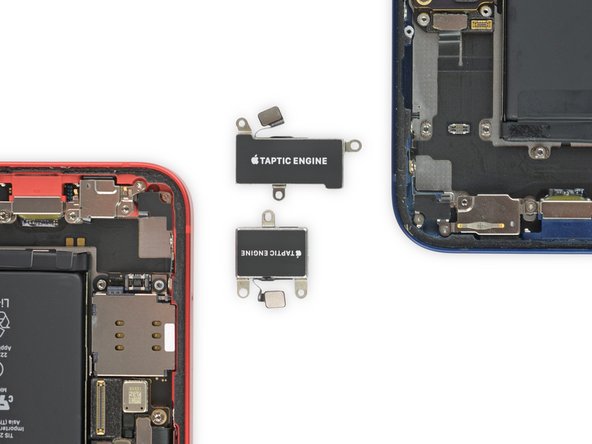

• Taptic Engine nhỏ bé này có kích thước 15,14 mm x 10,9 mm x 3,44 mm — nhỏ hơn 25% so với động cơ trong 12 và 12 Pro.

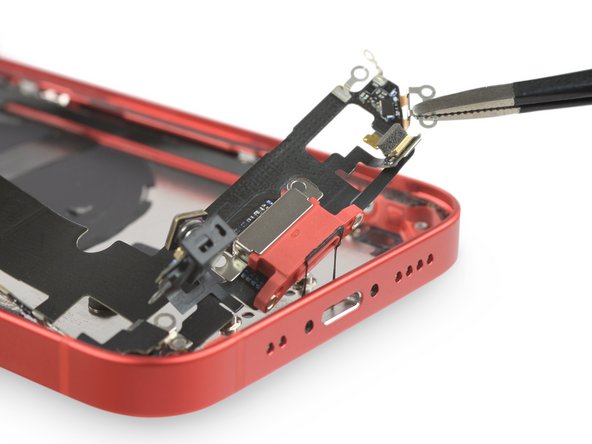

• Tận dụng không gian “thừa” đó: một dây cáp và ổ cắm mạnh mẽ hơn.
• Chúng tôi đã gợi ý rằng có thể có đủ không gian cho giắc cắm tai nghe trong 12 và 12 Pro — không có may mắn như vậy cho mini. Taptic Engine và loa vừa khít hơn nhiều ở đây.

Bước 7:

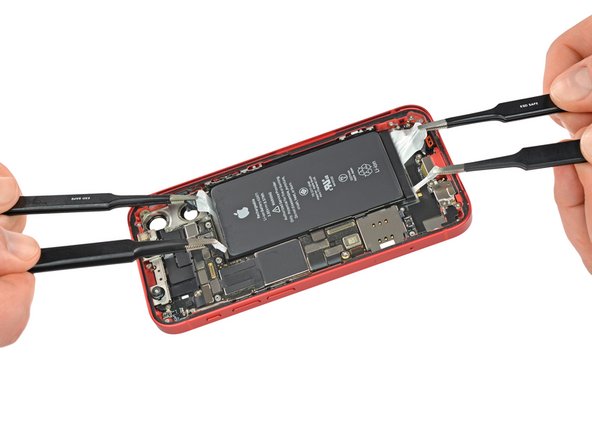

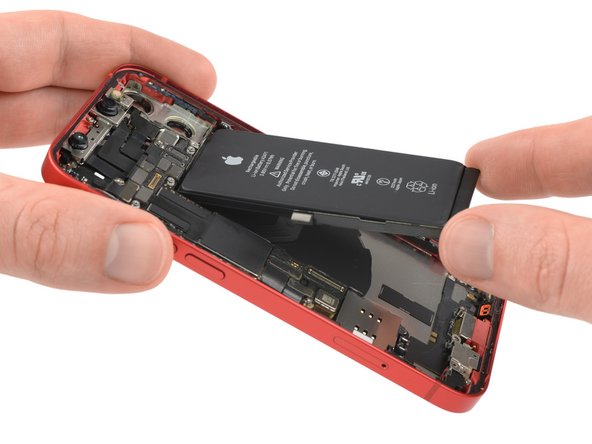

• Lấy nhíp của bạn và kéo! Các tab thả giãn tiêu chuẩn này rất lớn so với ngôi nhà nhỏ của chúng, nhưng chúng tôi đã có cơ cho mini này.

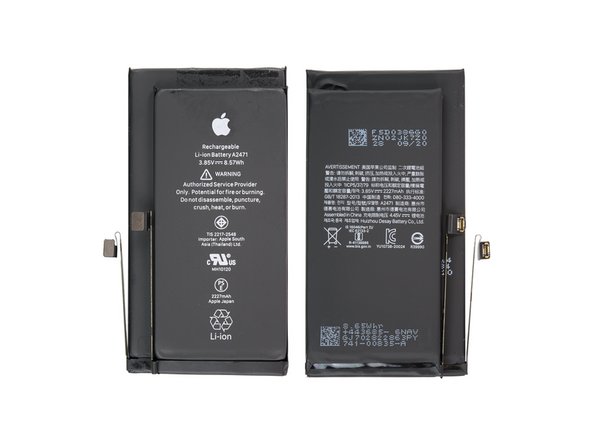

• Pin mini này có công suất 8,57 Wh đáng ngạc nhiên. Đó là nhiều nước hơn so với 6,96 Wh của iPhone SE 2020 , nhưng có thể hiểu được là thấp hơn 10,78 Wh của tiêu chuẩn 12 mà nó được xếp chồng lên nhau.

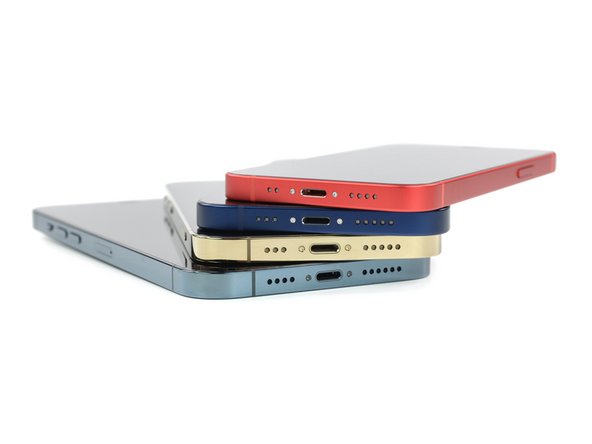

• Trong khi ba người anh em lớn hơn của nó cung cấp sạc không dây 15 W, thì chiếc mini lại uống nước trái cây ở mức 12 W ít khát hơn một chút.
• Điều đó nói rằng, cả bốn điện thoại đều bơm pin lên với khả năng sạc nhanh 20 W. Khi cắm sạc. Sạc không dây không bao giờ là lựa chọn lý tưởng .
• Trong khi kết nối pin đều giống nhau như iPhone 12 Pro Max, pin Max Pro là một chút chút quá nhiều cho mini để xử lý .

Bước 8:

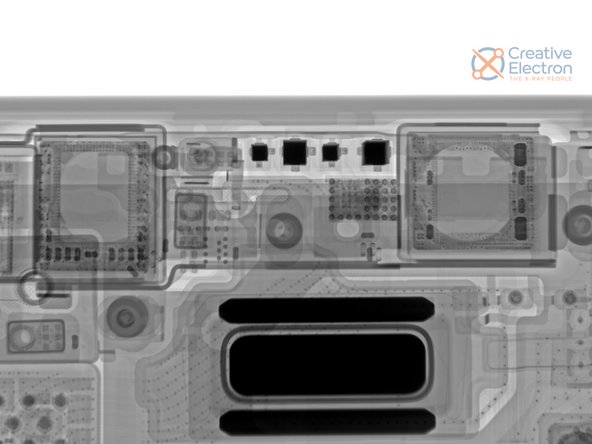

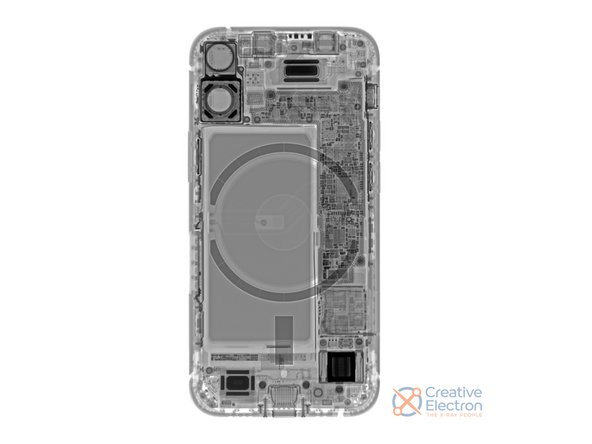

• Chúng tôi đã trở lại sau một catnap rất cần thiết ! Nhưng các siêu anh hùng không bao giờ ngủ — và Creative Electron đã cứu cả ngày bằng tia X gọn gàng này.
• Chúng ta có thể học được gì? Như thường lệ, các bit tối là các phần dày đặc, thường có từ tính của điện thoại, cụ thể là:
• Nam châm OIS trên camera dưới, tai nghe và loa ngoài, cũng như Taptic Engine nhỏ bé.
• Có lẽ thú vị nhất, chúng ta thấy chiếc nhẫn MagSafe đã được thu nhỏ … kinda.
• Chu vi MagSafe tiêu chuẩn không hoàn toàn vừa với chiếc điện thoại cỡ pint này, vì vậy các cạnh bên phải và bên trái của hình tròn đã bị cắt bỏ.
• Nhưng những điểm dày đặc đó ở mảng cảm biến phía trên là gì? Đã đến lúc điều tra.

Bước 9:

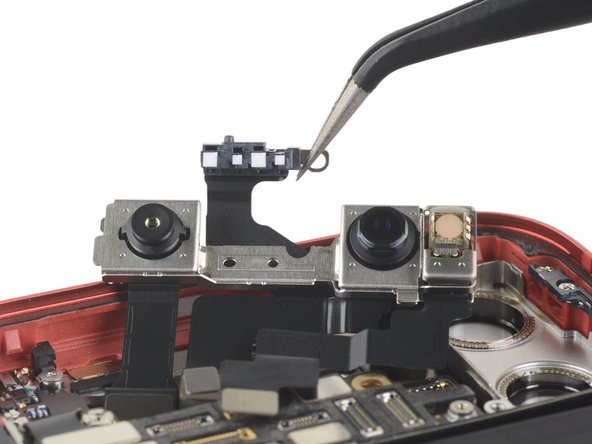

• Các máy ảnh quay mặt của Hoa Kỳ một lần nữa đang đóng gói thêm một chút gì đó mà phiên bản EU còn trống.
• Chúng tôi đã nhìn thấy những hình vuông bí ẩn này trong những giọt nước mắt trên iPhone 12 của chúng tôi . Chúng sống trong một khoảng trống nhỏ giữa các mô-đun máy ảnh Face ID, gần như nơi bạn có thể mong đợi tìm thấy cảm biến ánh sáng xung quanh của iPhone cũ hơn .
• Sự vắng mặt của họ trong iPhone EU có thể cho thấy đây là một loại ăng-ten mmWave thứ ba (mặc dù nó trông không giống với bất kỳ ăng-ten mmWave nào mà chúng ta quen thuộc). Chúng tôi đã thử làm nổ nó bằng tia X, nhưng nó không chịu nói chuyện.
• Nó khiến bạn tự hỏi liệu ai đó ở Apple đã kiếm được tiền lương của họ trong năm để thu nhỏ cảm biến ánh sáng xung quanh hơn nữa để giải phóng không gian này hay không. Nó sẽ đi đâu ?

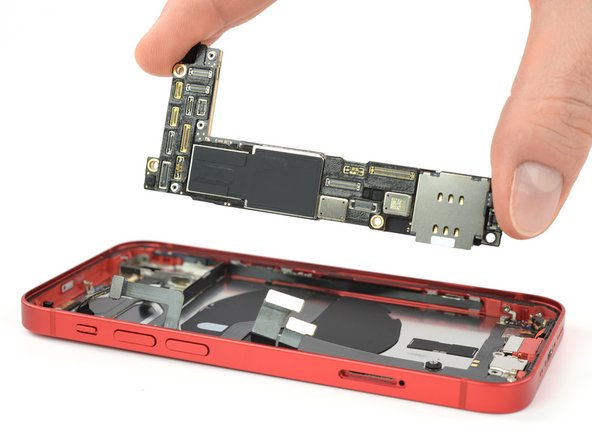

• Bảng logic đi ra từ ngôi nhà mới của nó dọc theo cạnh trái, giống như trong những người bạn cùng tuổi 12 , giải phóng không gian cho các camera phía sau mạnh mẽ ở bên phải.
• Bo mạch của Hoa Kỳ có cáp uốn ăng-ten mmWave được hàn vào mặt dưới của nó (chúng tôi đã khử hàn ở phần bên ngoài). Những người sửa lỗi của Hoa Kỳ, hãy cẩn thận — đừng cố giật bảng!

Bước 10:

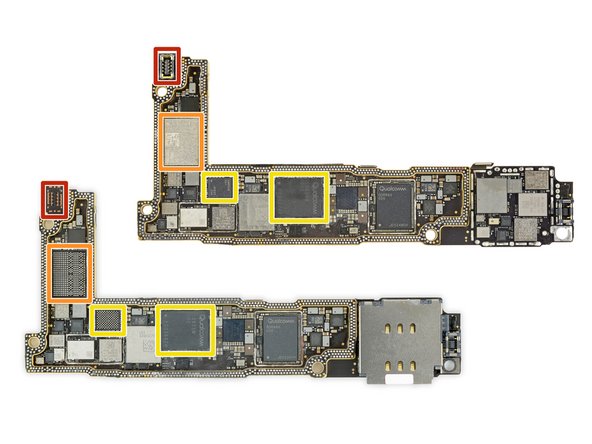

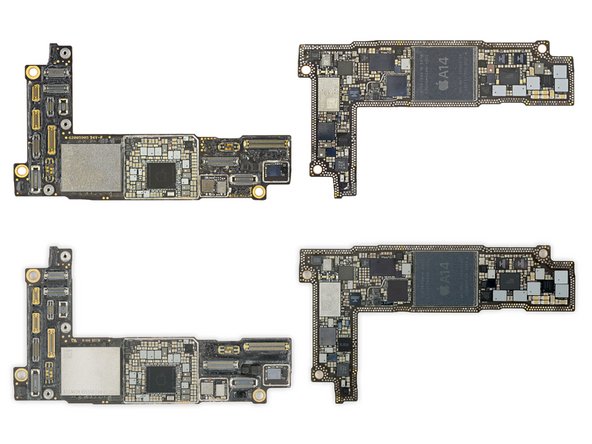

• Hãy cùng kiểm tra những chiếc bánh mì kẹp bảng logic này . Để tham khảo, phiên bản Hoa Kỳ ở trên cùng trong những hình ảnh này, EU bên dưới. (Đừng đọc kỹ — đó chỉ là cách mà các con chip giảm.)
• Thứ nhất, những điểm tương đồng-Mỹ và EU trên phần là giống hệt nhau và có sự lây lan cùng một chip trên cả hai bên.
• Các phần dưới thú vị hơn một chút. (Lưu ý: Đầu đọc SIM giống nhau, nhưng chúng tôi chỉ loại bỏ nó từ phiên bản Hoa Kỳ.) Đây là nơi mà hội đồng quản trị Hoa Kỳ bắt đầu đáp ứng tất cả công nghệ mmWave đó:
• Màu đỏ: Một ổ cắm bổ sung, kết nối với ăng-ten mmWave phía trước được đề cập ở bước trước
• Màu cam: Một mô-đun phía trước Murata 1XR-482 mmWave
• Màu vàng: IC tần số trung gian Qualcomm SMR526, hoạt động kết hợp với modem SDX55M 5G của Qualcomm
• Màu xanh lá: Thêm một ăng-ten mmWave ngay trên bảng
• Màu xanh dương: Một cáp uốn được hàn vào miếng dán này, kết nối với ăng-ten mmWave ở cạnh bên

Bước 11:

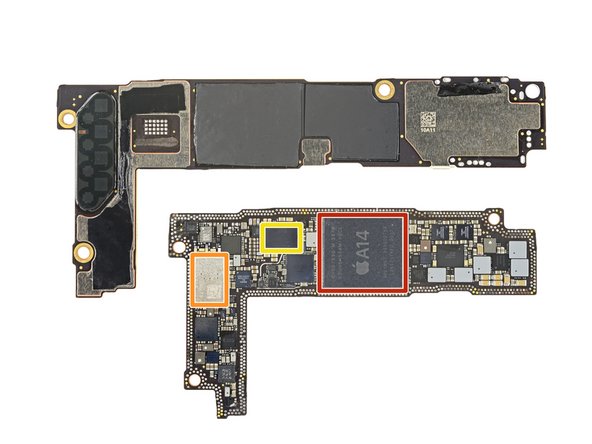

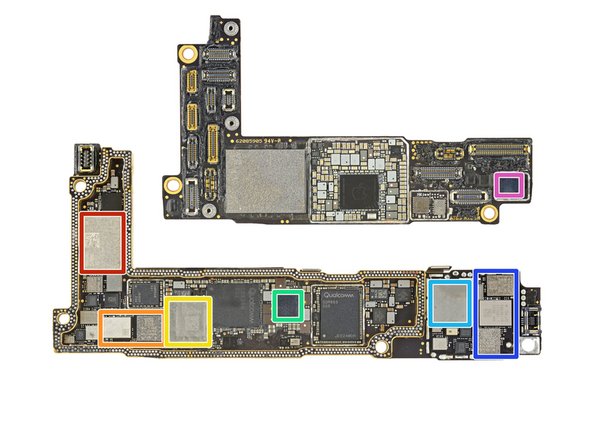

• Sau khi tìm hiểu những điểm tốt hơn của bánh mì kẹp giữa Hoa Kỳ và Liên minh Châu Âu , chúng ta hãy xem xét các lớp silicon (hầu hết quen thuộc) của Hoa Kỳ:
• Màu đỏ: Apple APL1W01 A14 Bionic SoC với Micron MT53D512M64D4UA-046 XT: F 4 GB LPDDR4 SDRAM được xếp lớp trên nó (giống như iPhone 12/12 Pro )
• Màu cam: 1UED , rất có thể là chip băng thông siêu rộng U1 tương tự như chip USI trong các iPhone khác
• Màu vàng: IC sạc không dây STMicroelectronics STWPA1-3033ABM, có thể tương tự như chip STWBC-EP của họ
• Màu xanh lá:KIC M224 BE0408 TWNA 12031, bộ nhớ flash Kioxia NAND 64 GB
• Màu xanh dương nhạt: Bộ thu phát Qualcomm SDR865 5G và LTE
• Màu xanh dương đậm: Hệ thống modem-RF Qualcomm SDX55M 5G và IC tần số trung gian SMR526
• Màu tím: IC quản lý nguồn Apple APL1094

Bước 12:

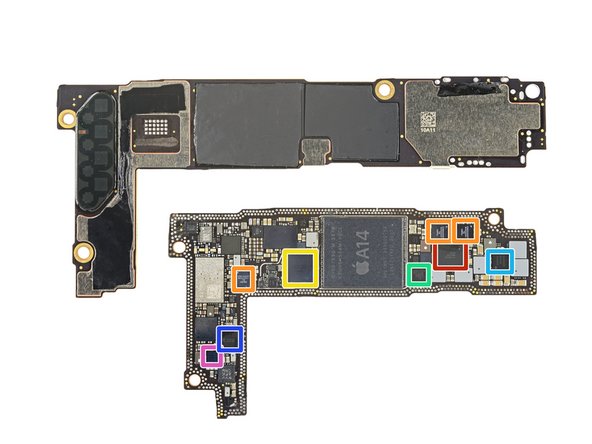

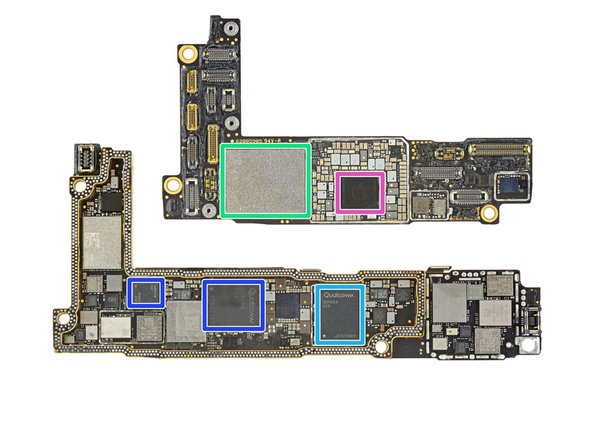

• Tiếp tục nhận dạng vi mạch PCB của bộ xử lý:
• Màu đỏ: Bộ sạc pin Li-Ion SN2611A0 của Texas Instruments
• Màu cam: Bộ khuếch đại âm thanh đơn âm Apple / Cirrus Logic 338S00537
• Màu vàng: Bộ giải mã âm thanh không xác định Logic của Apple / Cirrus
• Màu xanh lá: Bộ ghép kênh bán dẫn NXP CBTL1614A1 Display Port
• Màu xanh dương nhạt: Quản lý nguồn màn hình Samsung S2DOS24
• Màu xanh dương đậm: Apple 338S00564-B0? Quản lý năng lượng
• Màu tím: Trình điều khiển LED LM3562A1 của Texas Instruments

Bước 13:

• Và thêm một chút silicon của Mỹ:
• Màu đỏ: Mô-đun phía trước Murata 1XR-482 mmWave
• Màu cam: Đa dạng Murata 583 và Skyworks 53807 nhận được các mô-đun
• Màu vàng: Mô-đun WLAN / Bluetooth USI 339S00761
• Màu xanh lá:IC quản lý nguồn Qualcomm PMX55
• Màu xanh dương nhạt: Bộ khuếch đại công suất dải cao / trung Avago 8200 tích hợp bộ song công
• Màu xanh dương đậm: Bộ khuếch đại công suất Skyworks 5824x
• Màu tím: Broadcom BCM15960A0

Bước 14:

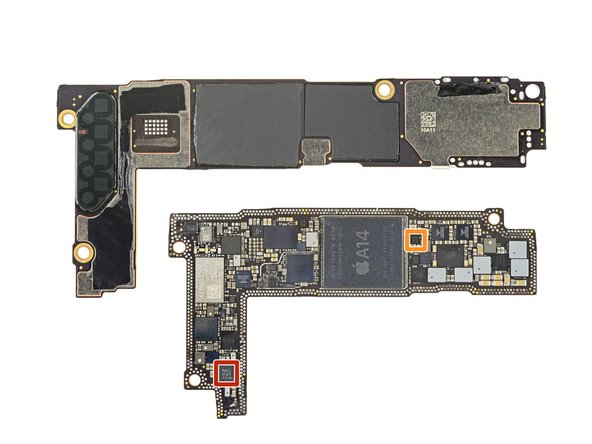

• Nhận dạng IC, tiếp theo:
• Màu đỏ: Máy đo gia tốc không xác định của Bosch Sensortec
• Màu cam: Bộ chuyển đổi DC-DC pin li-ion Texas Instruments SN61280
• Màu vàng: Bộ điều chỉnh LDO tối đa tích hợp MAX8510 120 mA
• Màu xanh lá: STMicroelectronics ST33JZ90 vi điều khiển an toàn
• Màu xanh dương: Bộ theo dõi phong bì Qualcomm QET5100

Bước 15:

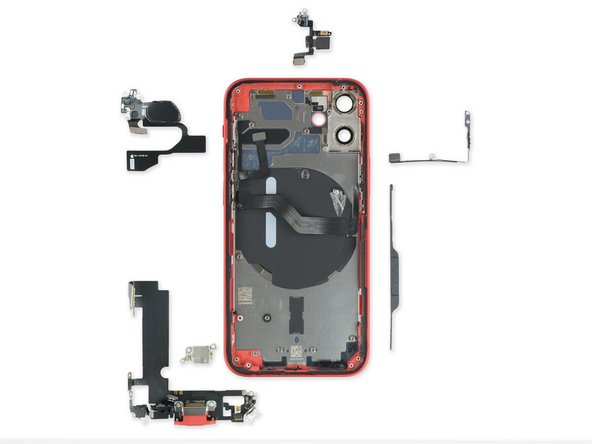

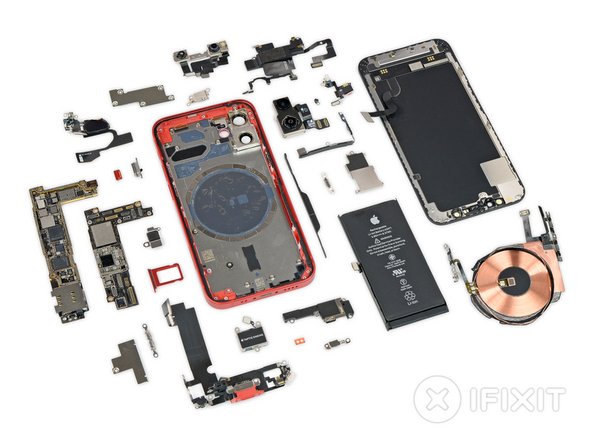

• Giống như ngày sau Lễ Tạ ơn, chúng tôi chọn từ thức ăn thừa ở tủ lạnh trường hợp.
• Chúng tôi thử nghiệm một số cáp ruy-băng, ăng-ten, micrô, mô-đun flash và đầu nối Lightning.

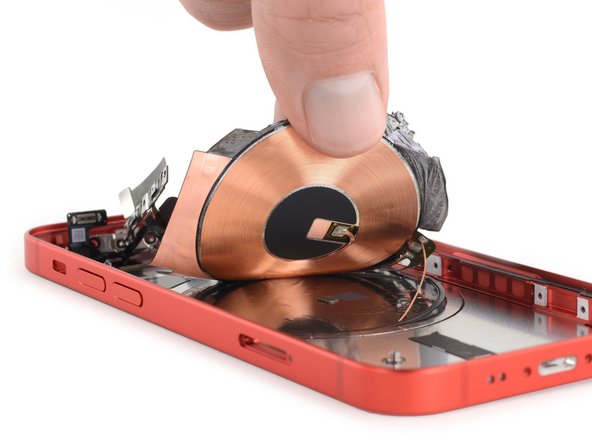

• Mô phỏng những người anh em lớn hơn của nó, thành phần cuối cùng xuất hiện là cụm nút & cuộn dây MagSafe .
• Có lẽ không có gì đáng ngạc nhiên, chiếc mini này quá nhỏ so với một số bộ sạc không dây thẳng đứng, chỉ thiếu các cuộn dây .

Bước 16:

• IPhone 12 mini là một chiếc điện thoại nhỏ nhưng có tham vọng lớn. Chúng tôi rất ngạc nhiên bởi vẻ ngoài quen thuộc của các thiết bị bên trong so với các iPhone khác trong năm nay, do sự khác biệt về kích thước giữa chúng.
• Việc thu nhỏ các thành phần như loa và Taptic Engine giúp tiết kiệm không gian, nhưng dung lượng pin vẫn bị ảnh hưởng đáng tiếc.
• Điều gì nằm ở đầu đối diện của phổ kích thước iPhone? Hãy theo dõi iPhone 12 Pro Max của chúng tôi sắp ra mắt — hoặc xem buổi phát trực tiếp để xem trước.
• Cuối cùng nhưng không kém phần quan trọng, liệu mini có đạt điểm cao trong thang điểm về khả năng sửa chữa của chúng tôi không? Tiếp tục cuộn để tìm hiểu.
