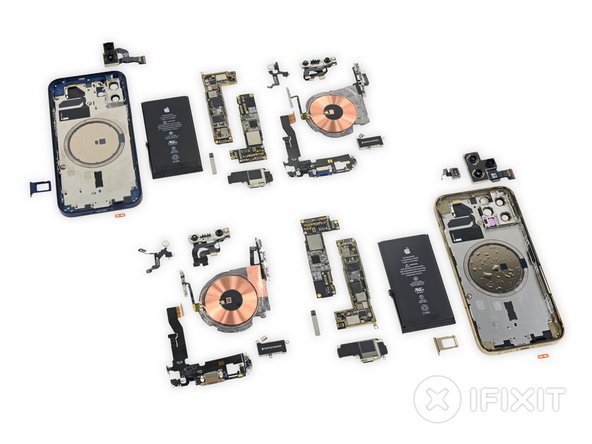

Bước 1: iPhone 12 và 12 Pro Teardown

• Trong khi chờ đợi chiếc Mini và Max xuất hiện, chúng ta ít nhất cũng có thể bắt đầu với những người chơi trong nhà. Hãy xem những gì họ đang đóng gói:
• Màu đỏ: A14 Bionic với Động cơ thần kinh thế hệ thứ tư
• Màu cam: Màn hình OLED 6,1 inch (2532 × 1170 pixel) Super Retina XDR với True Tone và HDR
• Màu vàng: Hệ thống máy ảnh 12 MP với máy ảnh góc siêu rộng (ƒ / 2.4) và góc rộng (ƒ / 1.6) — ngoài ra Pro bao gồm máy ảnh tele (ƒ / 2.0) và máy quét LiDAR
• Màu xanh lá:Bộ nhớ tích hợp 64 GB (iPhone 12) và 128 GB (12 Pro)
• Màu xanh dương nhạt: Kết nối 5G (sub-6 GHz và mmWave), cộng với 4×4 MIMO LTE, 802.11ax Wi-Fi 6 và BT 5.0
• Màu xanh dương đậm: Sạc không dây MagSafe 15 Watt
• Màu tím: Cải thiện xếp hạng IP68, hiện tốt cho độ sâu tối đa 6 mét trong tối đa 30 phút theo tiêu chuẩn IEC 60529

Bước 2:

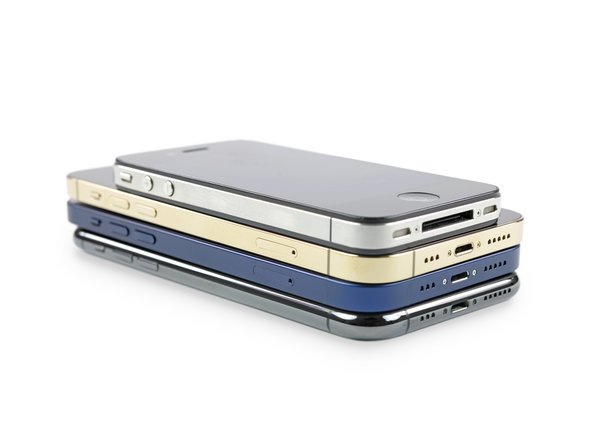

• Bạn còn nhớ khi iPhone 4 giới thiệu các cạnh hình vuông giống Braun — bị rò rỉ một cách tai tiếng bởi một đơn vị phát triển bị bỏ lại tại một quán bar ?
• Square đã trở lại, con yêu! Với ít tai tiếng hơn lần này. Các cạnh phẳng này làm rung chuyển một thiết kế quen thuộc, nhưng cũng có thể cho phép nhiều diện tích màn hình hơn mà không làm cho điện thoại lớn hơn.

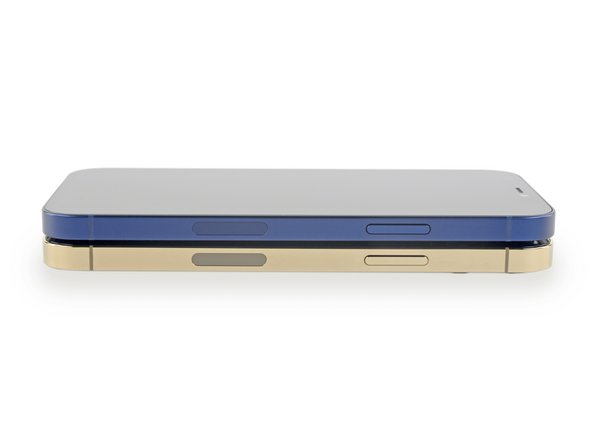

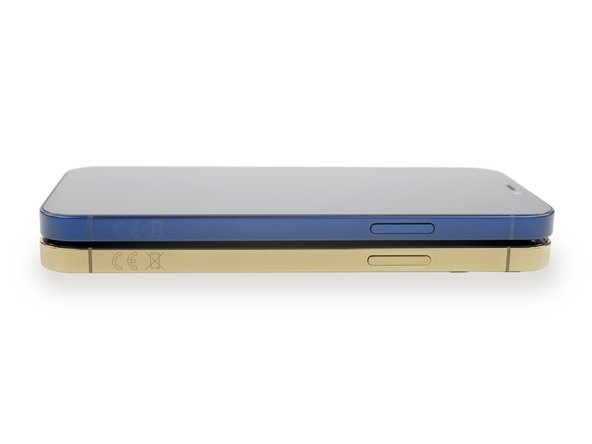

• Để đi bộ xuống làn đường bộ nhớ thiết kế, chúng tôi đã xếp chồng lên nhau iPhone 11 Pro, iPhone 12, 12 Pro và iPhone 4 để hoàn thiện nó!
• Bạn có thể nhận ra sự khác biệt? Các mô hình Hoa Kỳ có một cửa sổ sóng nhỏ đến milimet. Các nhà thiết kế có thể ghét điều đó, nhưng có lẽ không nhiều như những dấu hiệu quy định của EU …
• Đúng rồi! Những chiếc điện thoại có thể thay đổi thời gian này được hỗ trợ bởi nhóm EU của chúng tôi, những người đã làm việc nhanh chóng trong khi Hoa Kỳ đang ngủ (hoặc doom-scrolling).

Bước 3:

• Quá khứ đã quá đủ rồi – hãy mở những điều này ra!
• Theo thông lệ, một vài con vít Pentalobe khó chịu tạo thành chướng ngại vật đầu tiên – nhưng chúng tôi đã trang bị sẵn sàng.

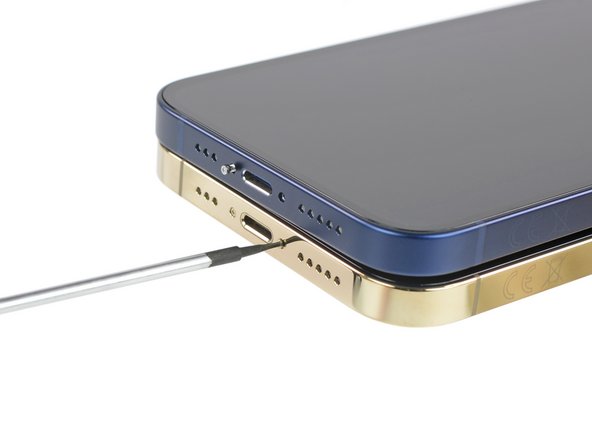

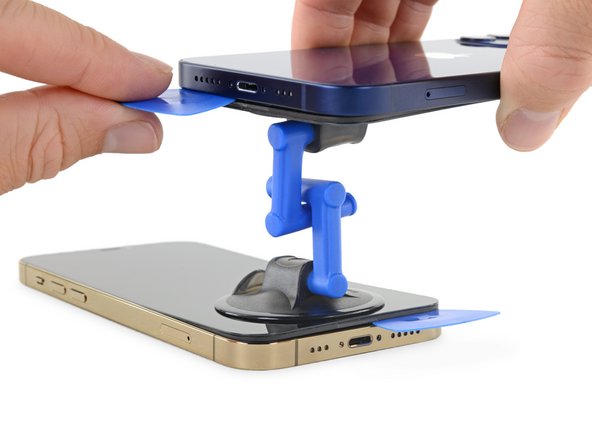

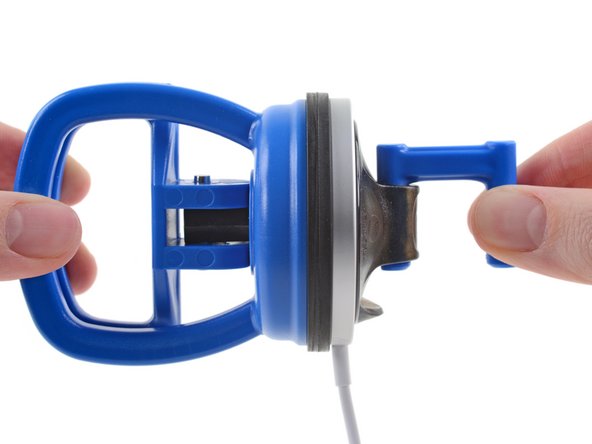

• Một vài tay cầm hút và chọn mở sẽ giúp chúng tôi tham gia tương đối dễ dàng — chúng tôi đã chơi trò chơi này trước đây.
• Nhiệt huyết và sự kiên nhẫn luôn đứng về phía chúng tôi — đó không phải là một trải nghiệm mở cửa hoàn toàn mới, nhưng các kỹ sư xé dán khác nhau ở đây đã phải đối mặt với những khó khăn khác nhau khi mở cửa. Có thể chất kết dính đã được định dạng lại để bảo vệ thêm hai mét khi ngâm nước?
• Trong khi đó, Apple đang yêu cầu các trung tâm sửa chữa được ủy quyền sử dụng nhiệt lần đầu tiên trong quy trình khai trương của họ . Vì vậy, cách tiếp cận của riêng Apple để mở iPhone đã phát triển, điều đó là chắc chắn.

Bước 4:

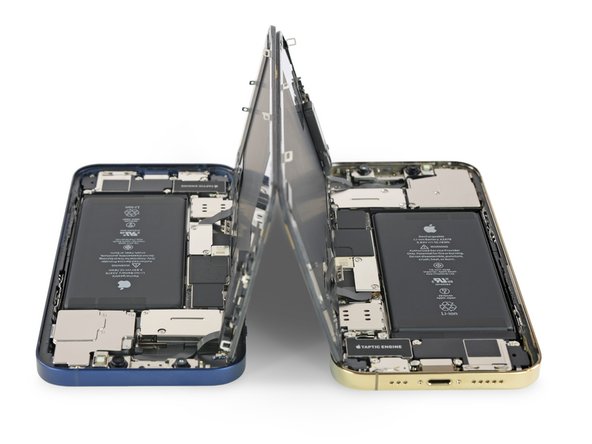

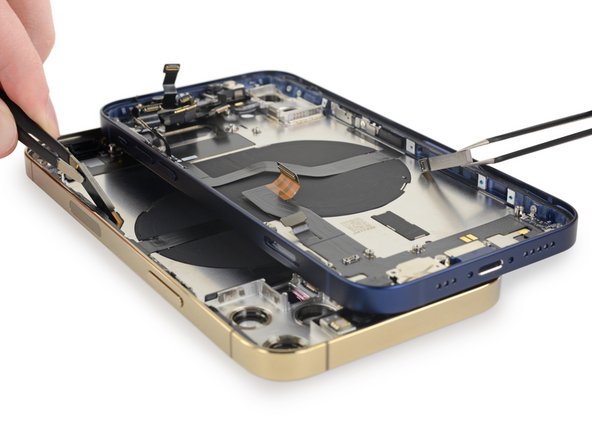

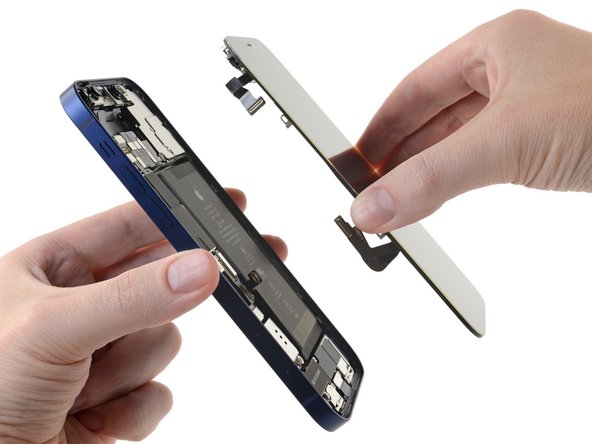

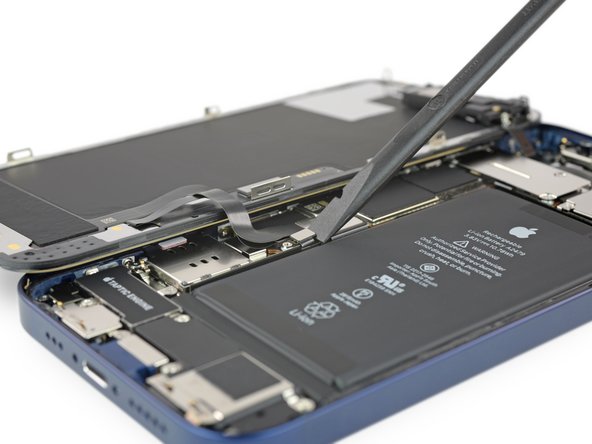

• Màn hình bây giờ mở ra từ cạnh phải, có lẽ giúp việc sửa chữa dễ dàng hơn cho những người thuận tay trái trong đám đông. Đập tay!
• iPhone đã mở từ phía đối diện kể từ ngày 7 . Trước đó, các mô hình 5 và 6-series mở từ dưới lên trên . Trước đó , iPhone đã mở sau khi tháo rời gần như hoàn toàn.

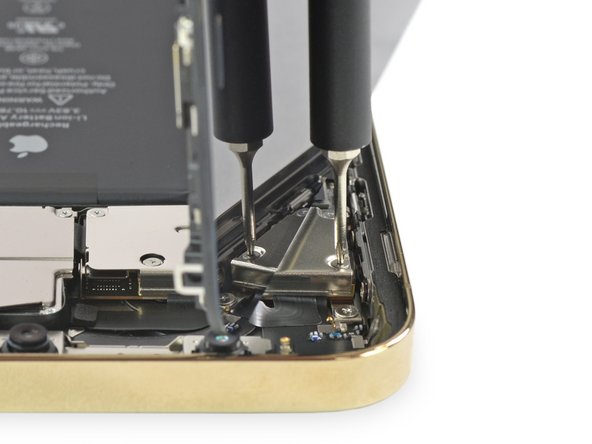

• Có một chút khó khăn khi cố gắng tháo tấm chắn đầu nối với màn hình vẫn được gắn vào, nhưng bạn có thể điều động màn hình để có thêm chỗ cho tuốc nơ vít.
• Về mặt tích cực, chúng tôi có được bức ảnh phản chiếu cực kỳ thú vị này.

Bước 5:

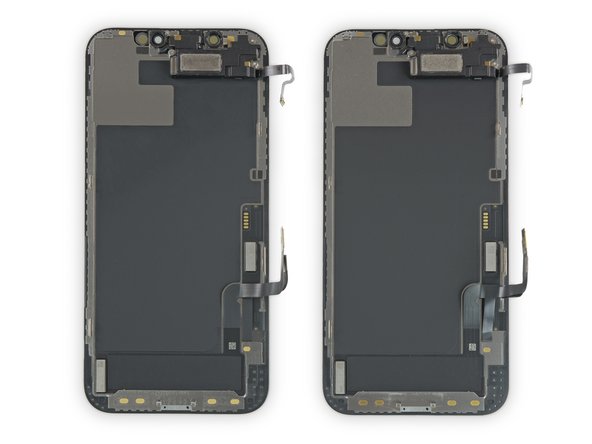

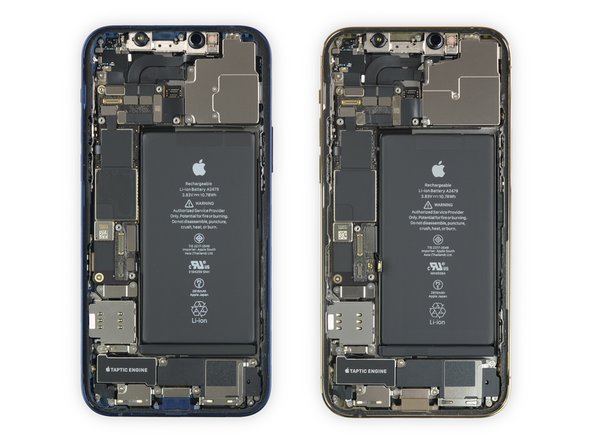

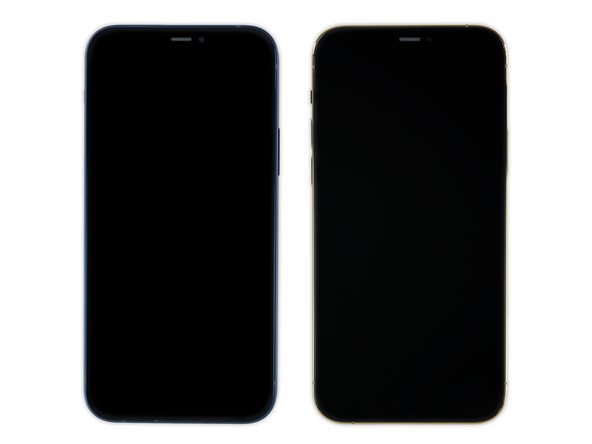

• Khi cả hai màn hình tắt, chúng tôi chơi trò chơi “Tìm điểm khác biệt”. 12 ở bên trái, với 12 Pro ở bên phải.
• Ngoài các tấm chắn máy ảnh, thực tế không có bất kỳ sự khác biệt lớn nào so với chế độ xem mắt của một con chim. Thật ngạc nhiên!
• Chúng tôi phải nói rằng, 12 Pro trông vẫn chưa Pro. Nhưng chúng ta hãy tìm hiểu sâu hơn một chút.
• Về mặt sáng sủa, chúng tôi hiện có một số thức ăn gia súc hình nền tuyệt vời. Hãy để mắt đến trang chủ iFixit, nơi chúng tôi sẽ đưa ra một số hình nền primo cho cả iPhone 12 và 12 Pro.
• Các thử nghiệm ban đầu của chúng tôi cho thấy cả hai màn hình hoạt động thay thế cho nhau khi hoán đổi giữa 12 Pro tiêu chuẩn và 12 Pro — mặc dù các thông số kỹ thuật về độ sáng tối đa hơi khác một chút , như các nhà quan sát cẩn thận đã chỉ ra. Còn một chút nữa về câu chuyện ở đây; chúng tôi sẽ xem liệu chúng tôi có thể khám phá thêm chi tiết sau này không.

Bước 6:

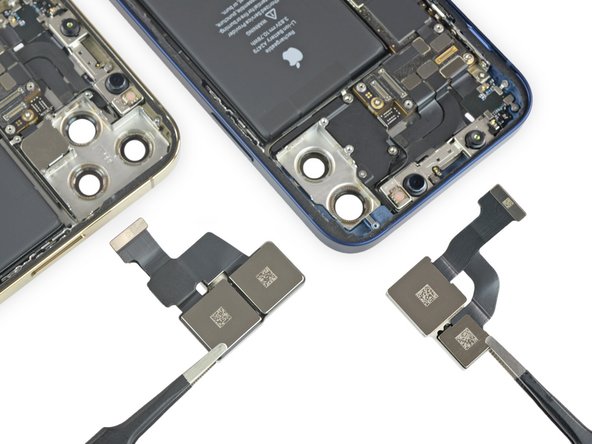

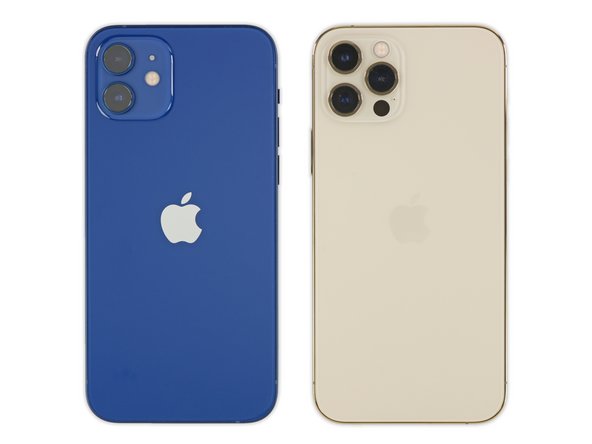

• Ah, chúng ta bắt đầu! Việc loại bỏ các tấm chắn camera cho thấy sự khác biệt lớn nhất giữa hai điện thoại này: một camera phụ trên Pro.
• Nhưng chúng tôi chuyển sự chú ý của mình sang số 12 và … đây là gì? Một miếng nhựa công nghệ cao?

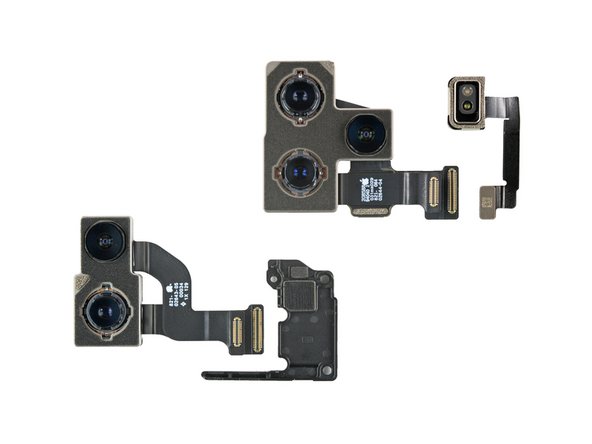

• Hóa ra những chiếc điện thoại này giống nhau đến mức Pro giữ mô-đun camera phụ + cảm biến LiDAR, chiếc 12 tiêu chuẩn có … một miếng đệm bằng nhựa.
• Cả hai điện thoại đều có camera rộng 12 MP và siêu rộng với khẩu độ lần lượt là f / 1.6 và f / 2.4, trong khi Pro sử dụng ống kính tele f / 2.0.
• Máy ảnh Pro cũng có một số chuông và còi khác, như ProRAW, OIS kép và những lợi ích chụp ảnh thiếu sáng mà LiDAR mang lại.

Bước 7:

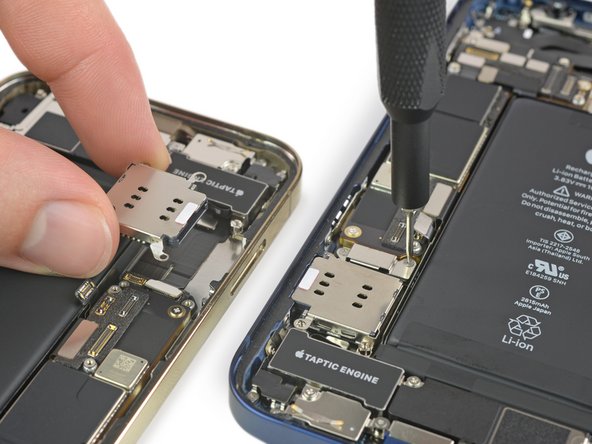

• Các đầu đọc thẻ SIM mô-đun này rất tốt để sửa chữa, nếu được đặt hơi kỳ lạ — khay SIM, bảng logic và pin đều bị lật ra hai bên so với các mẫu trước đó.
• Tại sao chuyển đổi? Khẩu súng hút là bảng logic. Nó đã phát triển về kích thước rất lớn kể từ phiên bản 11 – có thể là để chứa chip 5G của Qualcomm – và không còn phù hợp với ngôi nhà cũ bên dưới các camera nữa.

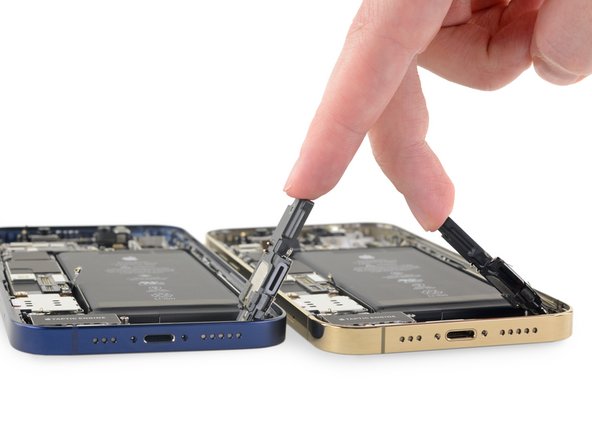

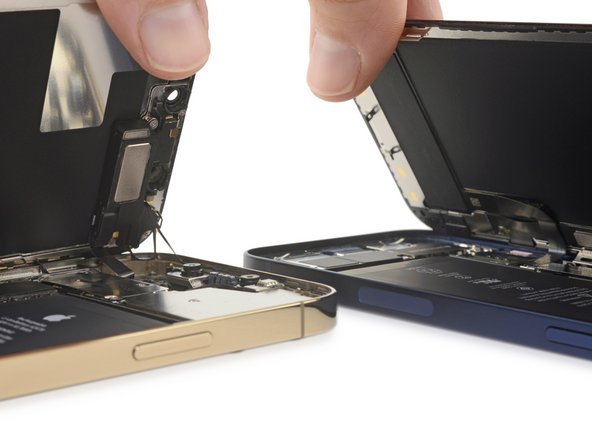

• Các loa trong cả hai mẫu được giữ cố định bằng vít Phillips để thay đổi và chúng có thể đi bộ trong công viên để tháo ra.
• Khi tháo loa ra, chúng tôi nhận thấy một điều khác biệt: thay vì keo dính, chúng tôi tìm thấy các miếng đệm cao su màu cam sáng nằm phía sau lưới loa — giống như chúng ta thường thấy trên điện thoại Samsung.
• Điều này làm cho quy trình tháo và thay thế loa dễ dàng hơn nhiều so với những năm trước, vốn đòi hỏi phải làm lại chất kết dính lộn xộn. Vì loa phải được tháo ra để thay thế pin, đây là một thiết kế chu đáo và là một chiến thắng, sửa chữa khôn ngoan.

Bước 8:

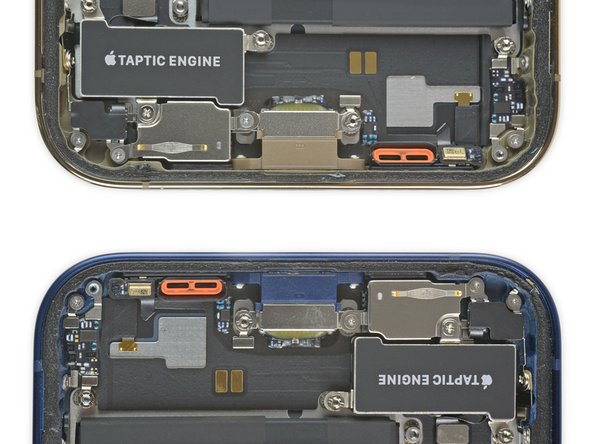

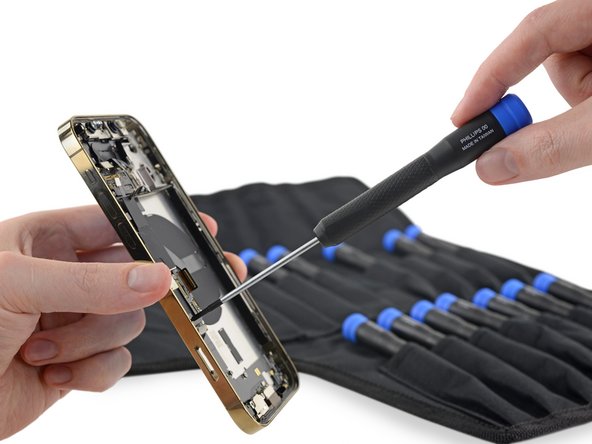

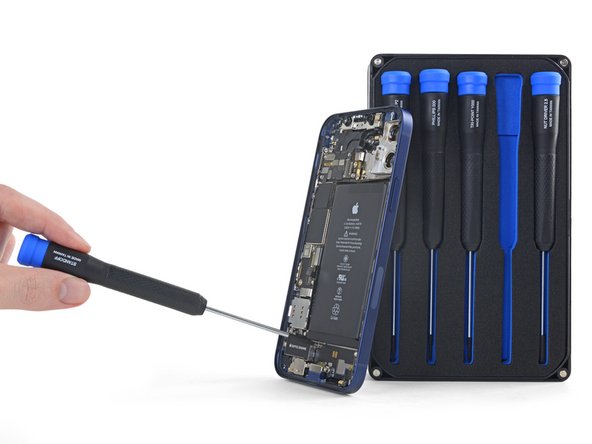

• Chúng tôi nhìn thấy rất nhiều ốc vít ở gần đáy thùng máy. May mắn thay, Bộ tuốc nơ vít chính xác Marlin dành cho iPhone của chúng tôi có một trình điều khiển dự phòng cho những trường hợp như vậy.
• Chúng tôi dám nói, chỉ có một chút không gian chưa sử dụng ở đây. Có lẽ chỉ đủ để lắp một phích cắm 3,5 mm? (Có lẽ không nhiều lắm, nhưng người ta có thể mơ.)

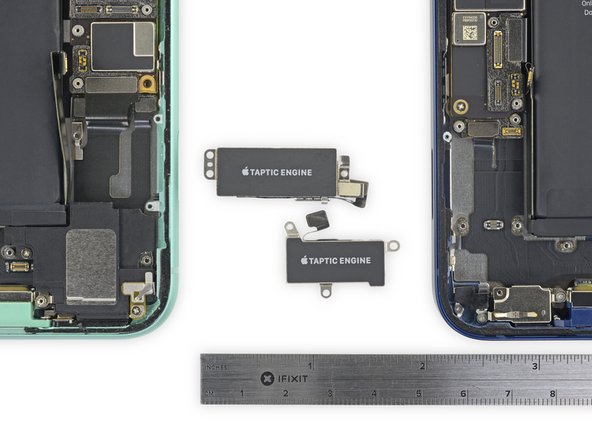

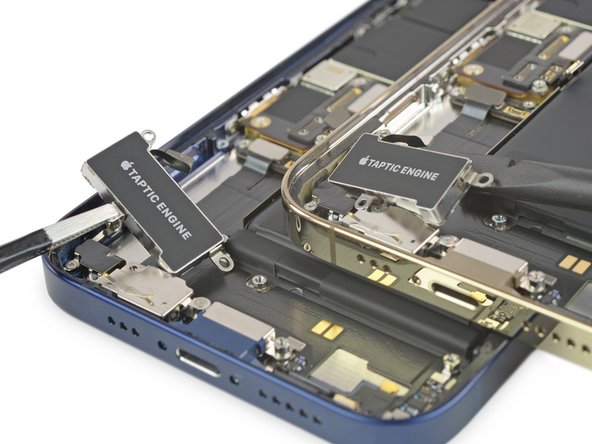

• Đó là Taptic Engine giống hệt nhau trong cả 12 và 12 Pro — có thể hoán đổi chức năng cho nhau trong các thử nghiệm của chúng tôi — và nó chỉ nhỏ hơn một chút so với những gì chúng ta đã thấy trong iPhone 11 vani, nhưng cũng dày hơn một chút.
• Nếu đó là chi tiết cụ thể mà bạn muốn, chúng tôi có các chi tiết cụ thể: Động cơ Taptic 12-series có kích thước 22,25 mm x 9,48 mm x 3,56 mm, trong khi biến thể năm ngoái (từ iPhone 11 màu xanh bạc hà, ở bên trái) có kích thước 26,9 mm x 11,18 mm x 3,44 mm.

Bước 9:

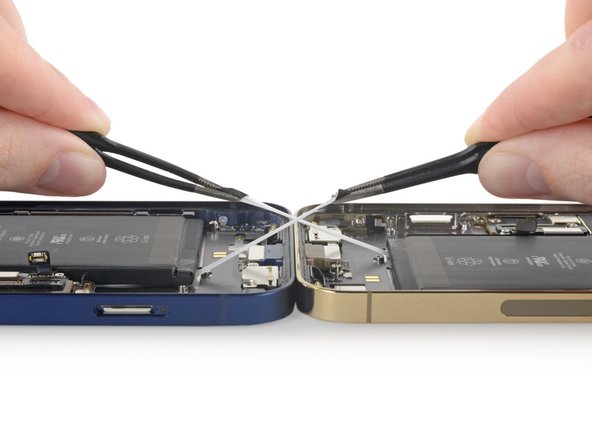

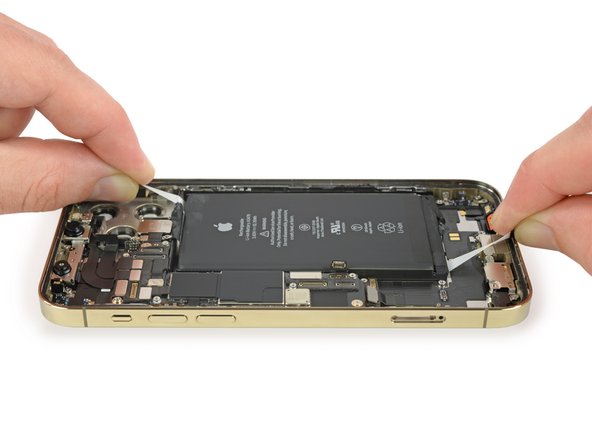

• Bên dưới pin, kéo căng chất kết dính nhả ở nơi chúng tôi mong đợi, giống như một giai điệu quen thuộc trên ổ đĩa của bạn để phát huy tác dụng. 12 và 12 Pro đều có bốn tab và chúng hoạt động như mong đợi.
• Tuy nhiên, một điều có thể thay đổi: phần “khởi động” tab kéo nhỏ, mỏng manh mà Apple cung cấp. Đây là gì, kéo tab cho kiến ?

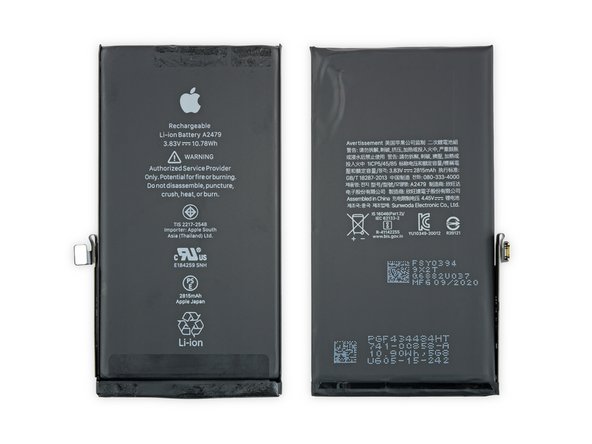

• Chúng tôi đã nghe thông qua applevine rằng 12 và 12 Pro đang sử dụng cùng một loại pin. Với điều đó đã nói ( đeo kính kiểm tra ) yup! Chúng tôi thấy 10,78 Wh cho cả hai pin.
• Chúng cũng có thể hoán đổi cho nhau trong các bài kiểm tra hoán đổi bộ phận của chúng tôi.
• Đây là mức giảm đáng kể so với 11 và 11 Pro , lần lượt ở mức 11,91 Wh và 11,67 Wh. Nhưng chip A14 tiến trình 5nm mới hiệu quả cao có thể tạo ra sự khác biệt đó: theo thông số kỹ thuật chính thức của Apple, thời lượng pin không bị ảnh hưởng chút nào.
• Hơi thất vọng khi thấy Apple từ bỏ thiết kế pin hình chữ L độc đáo mà hãng đã phát triển cho những chiếc iPhone gần đây. Các tin đồn chỉ ra rằng Apple sử dụng các bộ phận rẻ hơn để bù đắp chi phí cho 5G và điều này dường như đã chứng minh điều đó

Bước 10:

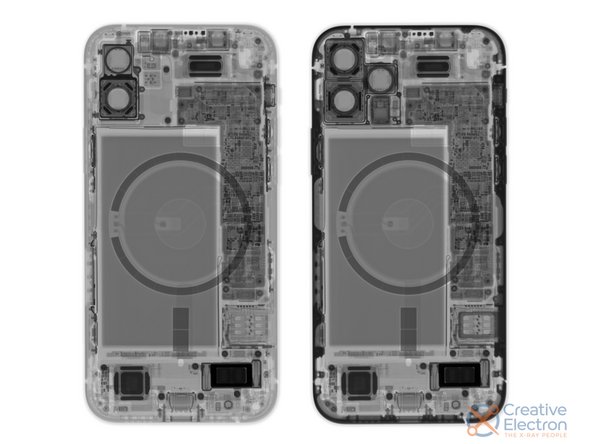

• Chúng tôi làm gián đoạn giọt nước mắt này để mang lại cho bạn sự ngăn chặn tia X tuyệt vời này từ những người bạn của chúng tôi tại Creative Electron . Đó là một cái nhìn về ruột trước khi chúng tôi đi!
• Điểm nổi bật rõ ràng ở đây là mảng sạc không dây MagSafe, và thật tuyệt khi chúng tôi nhìn thấy nó bằng mắt thường. Giấy nam châm cũng hoạt động , nhưng tia X tốt hơn nhiều.
• Và không, chúng tôi đã không thêm viền đen cho iPhone 12 Pro X-ray ở bên phải. Đó là kết quả của khung thép không gỉ so với khung nhôm trên iPhone 12 — thép dày hơn, do đó mờ hơn khi chụp X-quang.
• Không được hình ảnh trong tia X: tất cả các dấu vân tay mà chúng ta chắc chắn đặt trên những thứ này ...

Bước 11:

• Khi pin được tháo ra, chúng tôi chuyển sự chú ý của mình đến bộ não của hoạt động.
• Chúng tôi ngắt kết nối nhiều dây cáp khỏi bảng logic và may mắn thay, nó chỉ được ghim bằng ba con vít trên cả hai thiết bị. Người lái xe Marlin của chúng tôi di chuyển cho cú đánh cuối cùng.

Bước 12:

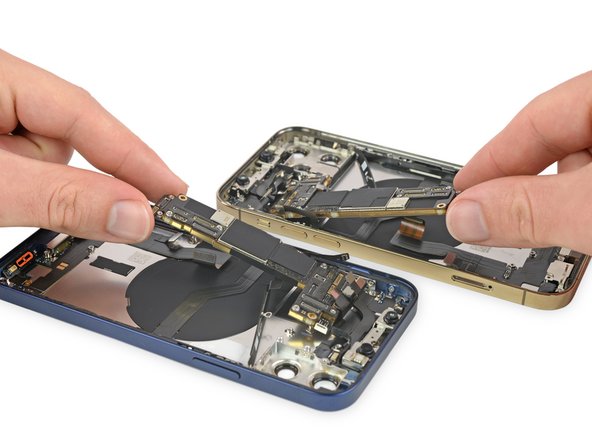

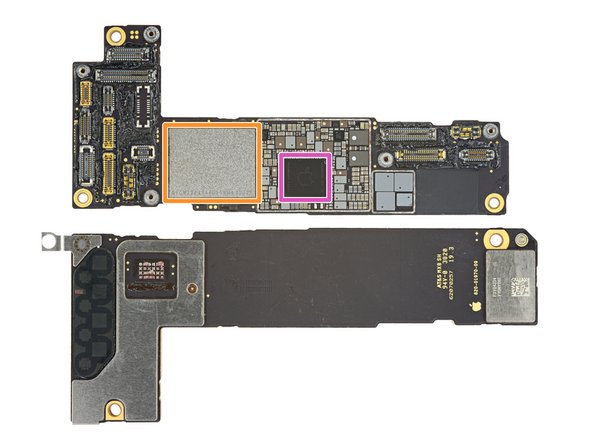

• Một chút nhiệt (rất nhiều nhiệt) và một chút tò mò sẽ tạo ra hai tấm bảng với giá của một tấm! Chúng tôi tách một trong các bảng mạch của iPhone 12 ra để xem tất cả các bảng silicon ngọt ngào đó và nếu có vẻ khó đoán cái nào thì bạn không đơn độc — bảng logic của 12 và 12 Pro gần như giống hệt nhau, ngoại trừ một vài số sê-ri.

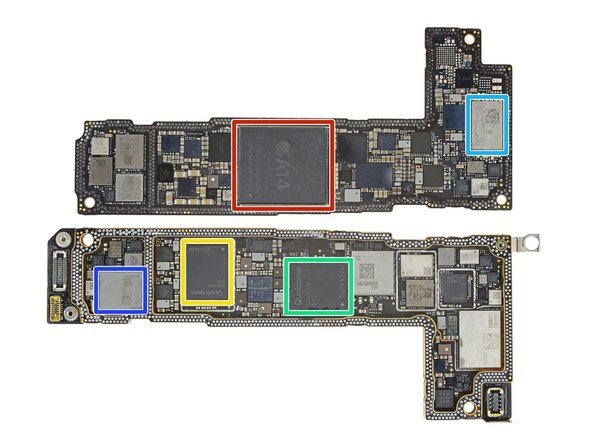

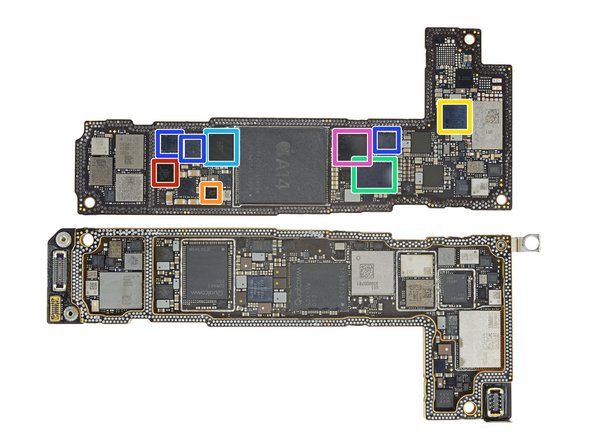

• Màu đỏ: Apple APL1W01 A14 Bionic SoC, được xếp lớp dưới Micron D9XMR MT53D512M64D4UA-046 XT: F 4 GB LPDDR4 SDRAM (RAM 6 GB trên 12 Pro)
• Màu cam: KICM224AY4402TWNA12029, bộ nhớ flash Kioxia NAND 64 GB .
• Màu vàng: Bộ thu phát Qualcomm SDR865 5G và LTE
• Màu xanh lá: Hệ thống modem-RF Qualcomm SDX55M 5G và IC tần số trung gian SMR526
• Màu xanh dương nhạt: Chip băng siêu rộng USI / Apple U1
• Màu xanh dương đậm: Bộ khuếch đại công suất cao / trung Avago AFEM-8200 với bộ song công tích hợp
• Màu tím: IC quản lý nguồn Apple APL1094 343S00437

Bước 13:

• Cảm ơn cộng đồng tuyệt vời của chúng tôi, đây là Nhận dạng IC, Pt. 2:
• Màu đỏ: Bộ ghép kênh cổng màn hình NXP Semiconductor CBTL1614A1
• Màu cam: Quản lý nguồn máy ảnh Texas Instruments SN61280
• Màu vàng: Quản lý điện năng STMicroelectronics STB601A04
• Màu xanh lá: IC sạc không dây STMicroelectronics STWPA1-3033ABM
• Màu xanh dương nhạt:  IC sạc pin Texas Instruments SN2611A0
• Màu xanh dương đậm: Bộ khuếch đại âm thanh mono Apple / Cirrus Logic 338S00537
• Màu tím: Apple / Cirrus Logic 338S00565? Audio codec

Bước 14:

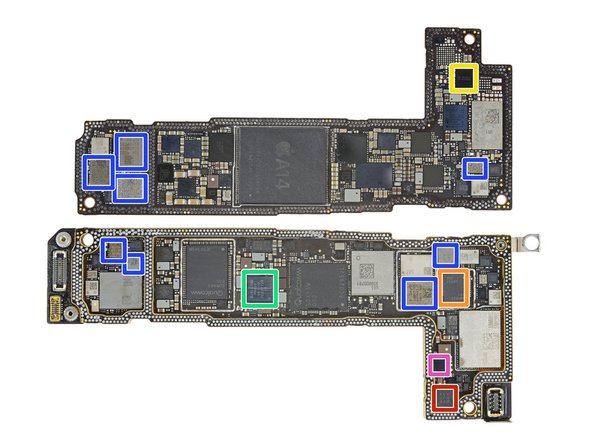

• Nhận dạng IC
• Màu đỏ: Máy đo gia tốc không xác định của Bosch Sensortec
• Màu cam: Bộ thu phát RF Qualcomm SMR526
• Màu vàng: Quản lý năng lượng Apple 338S00564
• Màu xanh lá: Quản lý nguồn Qualcomm PMX55
• Màu xanh dương :Mô-đun Sky5 RF của Skyworks
• Màu tím: Trình điều khiển LED LM3637 của Texas Instruments (có thể)

Bước 15:

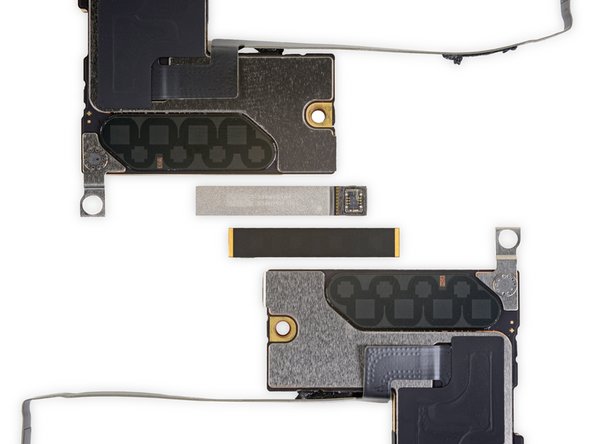

• Các mô hình Hoa Kỳ của chúng tôi đi kèm với một số mô-đun ăng-ten 5G mmWave tiện lợi này — một mô-đun được nhúng vào bên cạnh của khung và một mô-đun khác ở mặt sau của bảng logic.
• Chúng tôi nghĩ rằng những điều này có liên quan đến những gì Apple đã dành rất nhiều thời gian để nói về trong bài phát biểu quan trọng của họ?

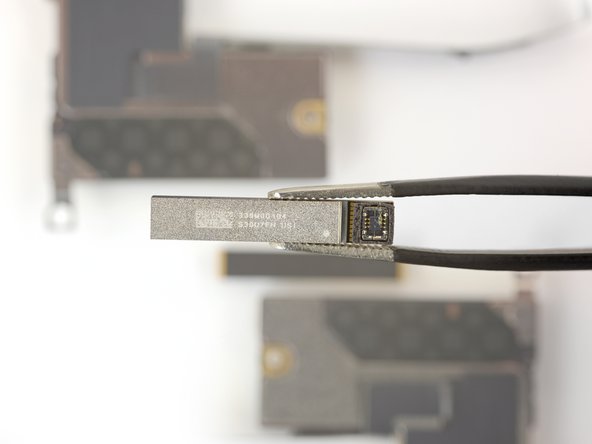

• Ăng-ten được nhúng trong khung là sản phẩm của USI, có nhãn 339M00104 S30U7FH.

Bước 16:

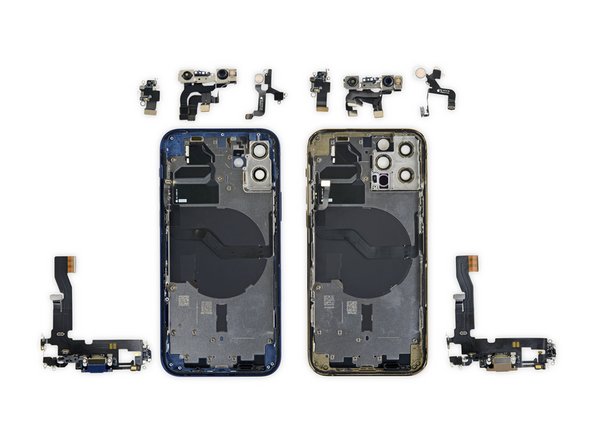

• Chúng tôi đang giải quyết những nhu cầu cơ bản với cụm đầu nối Lightning, Face ID, mô-đun flash, v.v. – hầu hết chúng trông giống hệt nhau giữa các kiểu máy, tiết kiệm cho một số đường vòng cáp ruy-băng nhỏ.

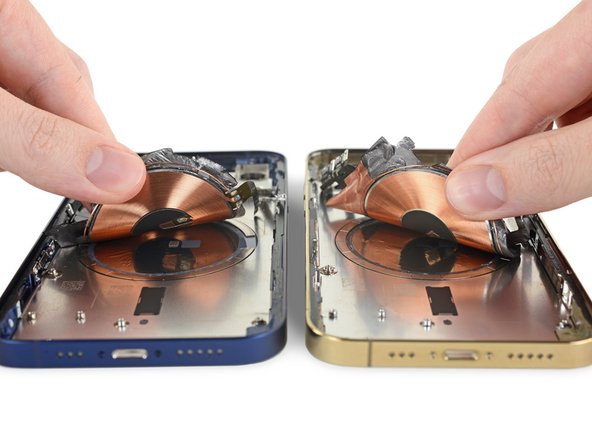

• Bạn không nghĩ rằng chúng tôi đã quên về các mảng sạc MagSafe kỳ diệu, phải không? Các cuộn dây không có gì mới, nhưng 18 nam châm đó chắc chắn là như vậy.
• Các cực của nam châm dường như mở rộng vị trí hiệu quả của điện thoại trong khi vẫn thực thi căn chỉnh thích hợp để có hiệu quả sạc.

Bước 17:

• mmWave tạm biệt, xung quanh 5G cao! Nước mắt này là một cái bọc.
• Nó đang định hình trở thành một thế giới 5G và Apple đang sống trong đó. Có vẻ như họ đã thực hiện một số thỏa hiệp nghiêm túc để nhường chỗ cho các thành phần 5G mới sáng bóng.
• Pin mới có kích thước nhỏ và công nghệ tương đối thấp, không còn là chữ L. Bảng logic đã tăng kích thước, làm mất đi những thành tựu thu nhỏ từ những năm gần đây. Taptic Engine có vẻ nhỏ hơn và các loa có hình dạng mới — có thể không giảm đi, nhưng sẽ khác.
• Thật kỳ lạ khi thấy những nhượng bộ như vậy đối với công nghệ non trẻ này. Trong số tất cả các đổi mới có thể có của Apple, điều này cho thấy ít sáng tạo nhất. Nhưng! Ít nhất thì Apple đã không từ bỏ các quy trình sửa chữa màn hình và pin đã được thử-và-thật của họ.
• Điều đó nói lên rằng, điểm số về khả năng sửa chữa của iPhone 12 đi kèm với một dấu hoa thị rất lớn và xấu xí. Chúng tôi đã đưa ra một số phát hiện đáng lo ngại trong một bài viết tiếp theo: Đây có phải là sự kết thúc của iPhone có thể sửa chữa?
• Tuy nhiên, trước khi chúng tôi ghi bàn, còn một điều nữa.

Bước 18:

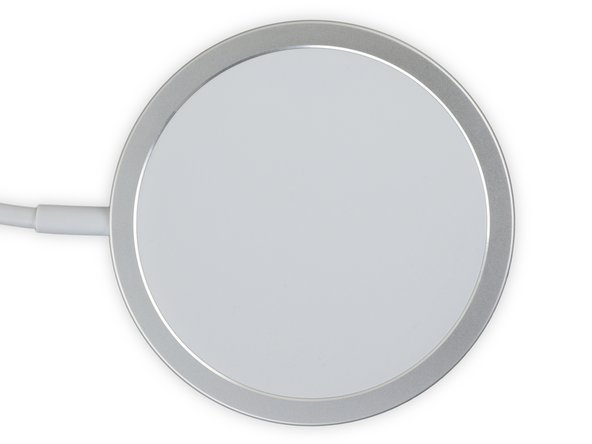

• Này, nhìn kìa! Chúng tôi đã tìm thấy một cái gì đó khác để tách biệt.

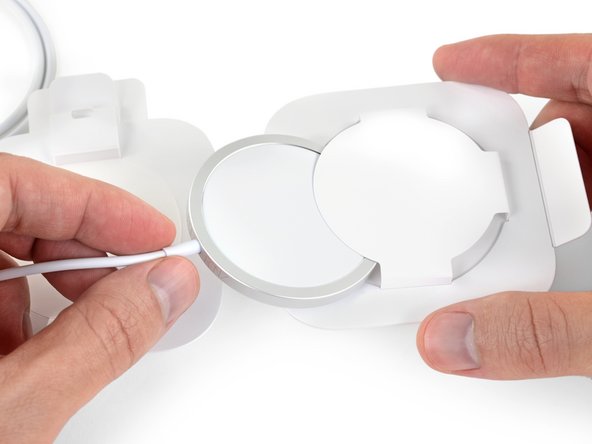

• Bộ sạc MagSafe mới của Apple không có trong hộp iPhone nhỏ xíu (bạn phải trả thêm tiền cho họ), nhưng chúng tôi đã đảm bảo đặt một bộ sạc để … thử nghiệm.
• Nó tương thích với tất cả các kiểu iPhone (và các thiết bị khác) có khả năng sạc không dây chuẩn Qi. Tuy nhiên, chúng tôi có một số phận khác nhau trong tâm trí của chúng tôi.

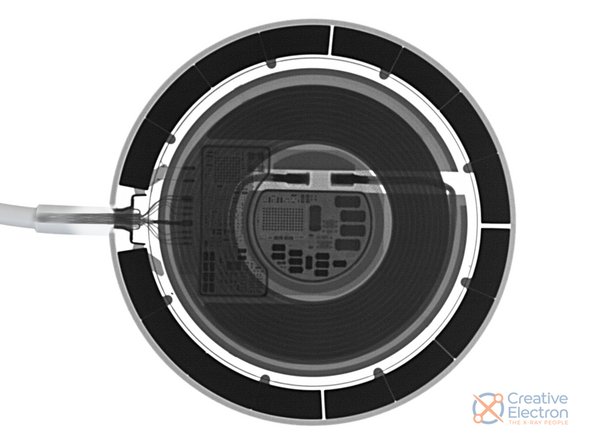

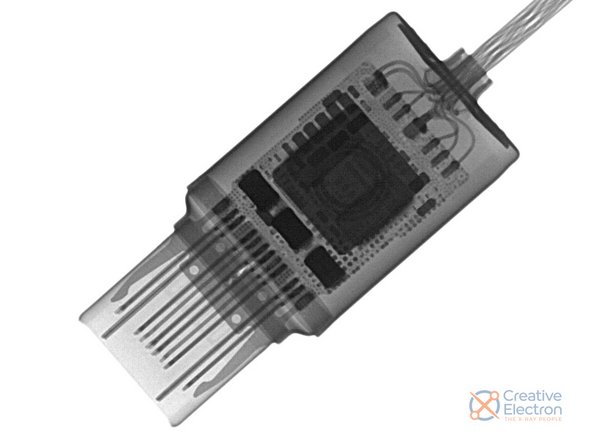

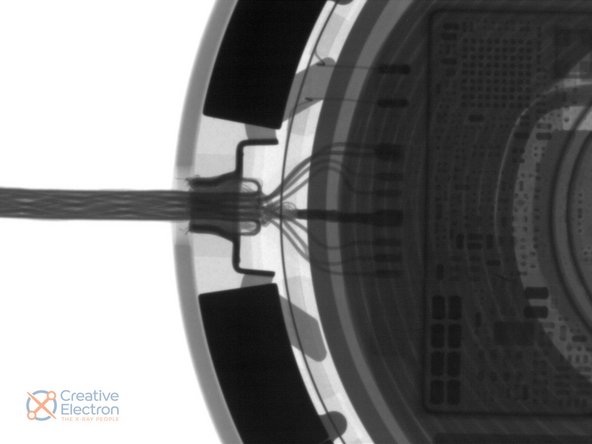

• Đây là cái nhìn đầu tiên của chúng tôi về bên trong — chế độ xem tia X do Creative Electron cung cấp .
• Điều này tạo nên một sự so sánh thú vị với các loại pin sạc cảm ứng khác mà Apple sản xuất cho Apple Watch của mình. Bạn có thể xem bảng phân tích chi tiết về các phần bên trong đó tại đây .
• Một điểm khác biệt rõ ràng là vòng nam châm tối xung quanh bên ngoài — đúng vậy, có các nam châm tương ứng trong cả miếng sạc và iPhone mới. Bộ sạc của Apple Watch sử dụng nhưng một nam châm duy nhất ở trung tâm.

Bước 19:

• Đường may duy nhất được tìm thấy là nơi cao su gặp kim loại, làm cho điểm vào rõ ràng.

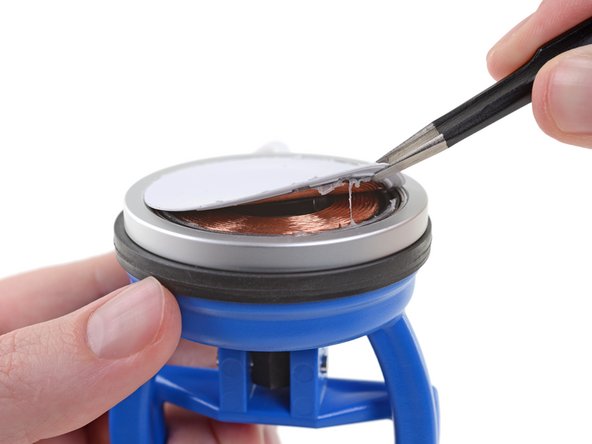

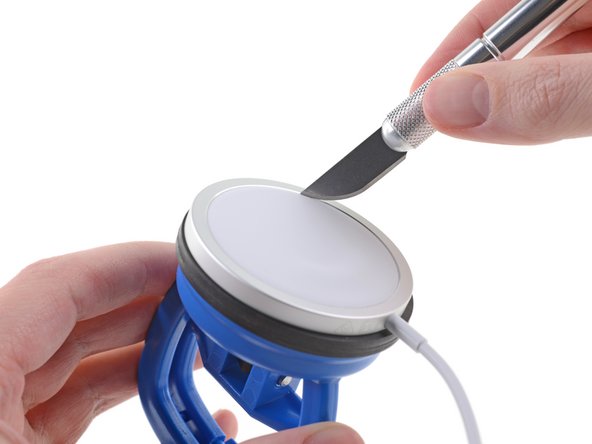

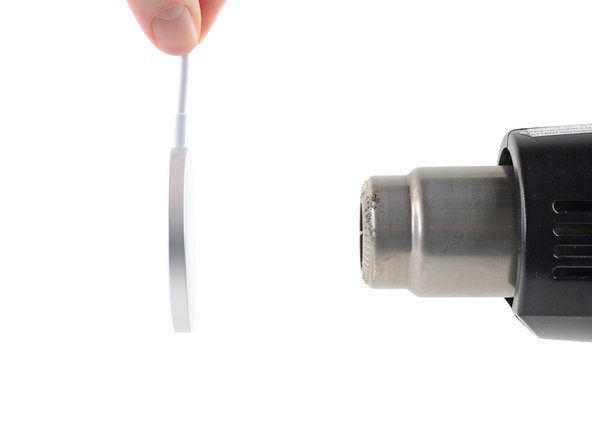

• Một cách lạc quan, chúng tôi làm nổ nó với một số nhiệt để làm mềm chất kết dính, có lẽ là giữ vật này lại với nhau. Sau đó, chúng tôi gắn hai cốc hút vừa vặn hoàn hảo, một ở hai bên và bắt đầu kéo co.
• Vật liệu phủ màu trắng trên bề mặt sạc bắt đầu giãn ra một chút, nhưng khoảng trống thực tế không hề nhúc nhích. (Đôi khi chúng ta quá lạc quan.)

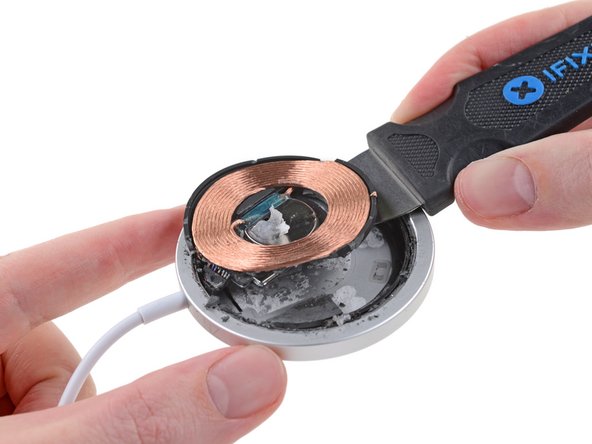

• Vì vậy, dưới con dao nó đi! Một số thuyết phục từ con dao cạo của chúng tôi đưa chúng tôi qua lớp vỏ màu trắng, giữa nhựa và kim loại bên dưới, nơi chúng tôi có thể bắt đầu cạy.

Bước 20:

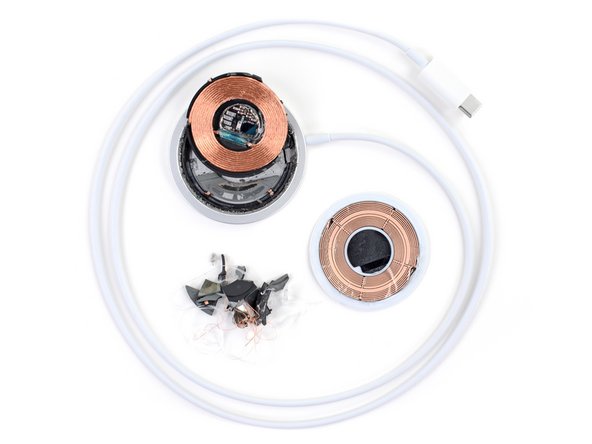

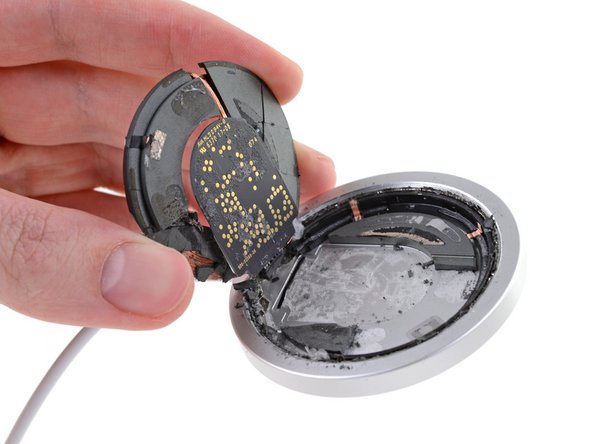

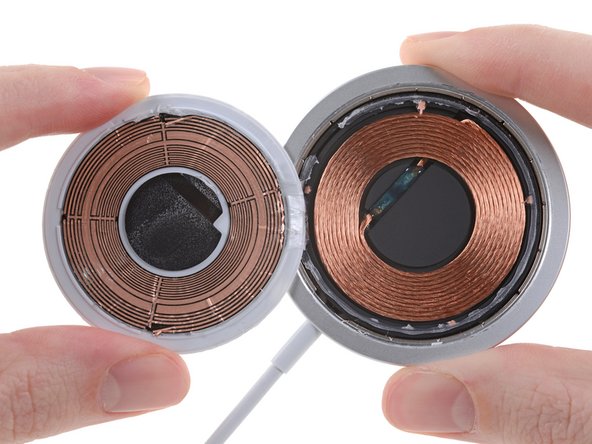

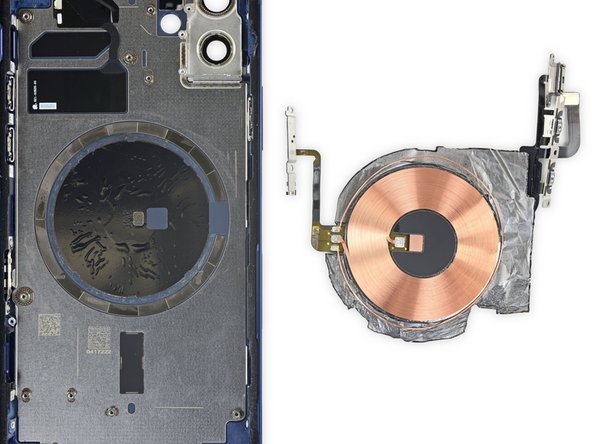

• Bên trong… cuộn dây sạc!?!?! Ai có thể đoán được !!
• Ở mặt dưới của tấm bìa màu trắng là một miếng dán bằng đồng được khắc, có các dấu vết tương ứng với bốn dây dẫn được đặt xung quanh bên ngoài của cuộn sạc.

Bước 21:

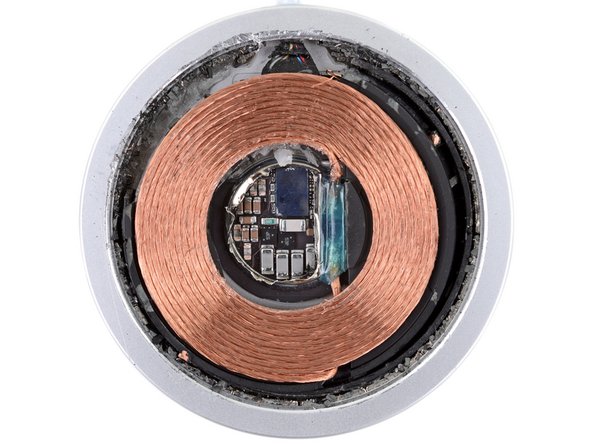

• Cạy các cuộn dây sẽ thấy bảng mạch — than ôi, nó được bao phủ bởi một tấm chắn kim loại.
• Với những chiếc iPhone mới sắp ra mắt, ngày nay không có thời gian cho việc đốt cháy siêu nhỏ. Chúng tôi chuyển thẳng đến máy cắt phẳng để đi qua. Kết quả không đẹp, nhưng đó là những gì chúng tôi đến.
• Bảng mạch nhỏ chứa một con chip có nhãn STWPSPA1. Đây có thể là người anh em họ gần với STWBC-EP của STMicroelectronics , IC sạc không dây 15 W của họ.

Bước 22:

• Việc tháo rời thêm có thể không mang lại nhiều lợi ích, nhưng đó là những gì tia X dùng để làm. Đây là ảnh chụp cận cảnh giảm căng thẳng tại điểm gắn cáp và ảnh chụp cận cảnh đẹp mắt của đầu nối USB-C đó.
• Nếu bạn khao khát nhiều nội dung hơn nữa về iPhone 12, hãy xem câu chuyện mới nhất của chúng tôi: LiDAR hoạt động như thế nào và tại sao nó lại có trong iPhone 12 Pro
• Và khi bạn đã hoàn thành việc đó , hãy xem bản nhỏ của chúng tôi về iPhone 12 mini !
