IPhone 13 Pro – Hướng dẫn tháo lắp

Trong khi phiên bản thông thường và mini nhận được một số công nghệ mới thú vị cho thế hệ này, iPhone 13 Pro có tất cả . Đây là những gì trên menu:

Màu đỏ: A15 Bionic SoC với GPU 5 lõi mới, CPU 6 lõi và Công cụ thần kinh 16 lõi

Màu cam: Màn hình OLED Super Retina XDR 6,1 inch (2532 × 1170 pixel) với ProMotion

Màu vàng: Hệ thống ba camera 12 MP với góc siêu rộng (ƒ / 1.8), góc rộng (ƒ / 1.5) và camera tele 3x (ƒ / 2.8), cùng với một mô-đun LiDAR.

Màu xanh lá: 6 GB RAM và 128 GB dung lượng lưu trữ (có thể định cấu hình lên đến 1 TB)

Màu xanh dương nhạt: 5G dưới 6 GHz (và mmWave trên các kiểu máy của Hoa Kỳ), 4×4 MIMO LTE, 2×2 MIMO 802.11ax Wi-Fi 6, Bluetooth 5.0, Ultra Wideband và NFC

Màu xanh dương đậm: Sạc không dây MagSafe 15 W

Màu tím: Đánh giá khả năng chống nước IP68

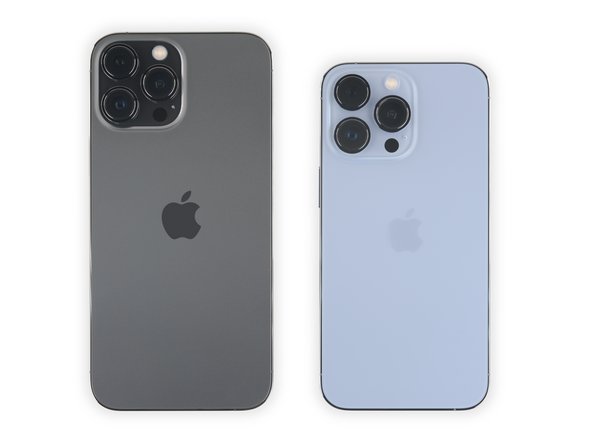

So với 13 Pro Max, chiếc lil ‘Pro này phù hợp với những giọt nước mắt của chúng tôi. Nhưng kích thước không phải là giá trị, mà là bên trong!

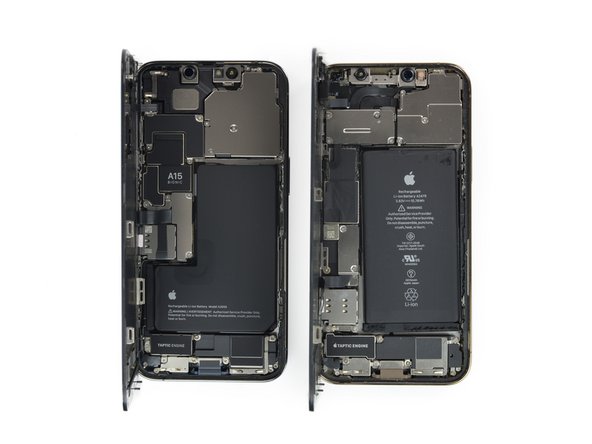

Bạn có thể thấy một lượng pin gấp đôi hình chữ L, chiếm từng milimet không gian mà chúng có thể. Lần đầu tiên chúng ta thấy những điều này trở lại khi iPhone có các ký tự cho tên .

Chúng ta cũng thấy nam châm ổn định cho cảm biến hình ảnh, bảng logic nhỏ và một số Động cơ Taptic nhỏ hơn?

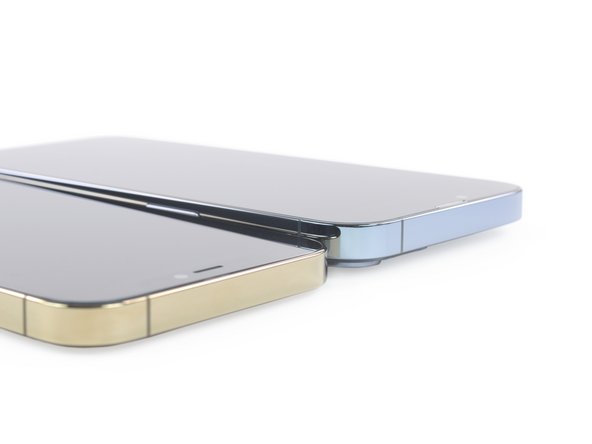

Nhìn từ bên ngoài, con số 13 may mắn này trông hơi phồng so với mô hình năm ngoái. Phần camera bị va đập mạnh đến nỗi điện thoại không nằm phẳng trên một bề mặt phẳng! Tuy nhiên, không phải 12 người cũng vậy. Thở dài.

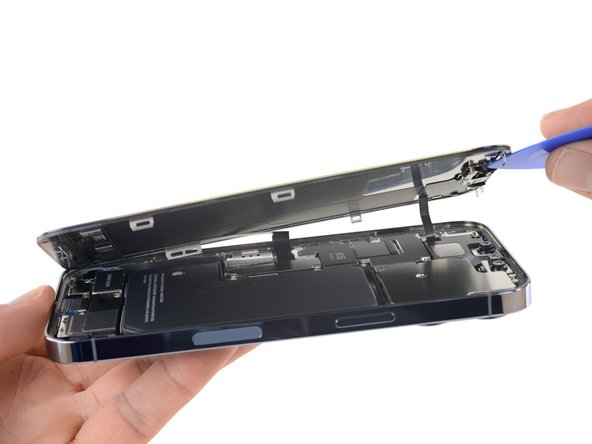

Thật tốt, chúng tôi đã thực hành mở và đóng 12 Pro của chúng tôi trong nhiều tuần! 13 Pro may mắn thừa hưởng một trong những quy trình mở điện thoại thông minh yêu thích của chúng tôi. Màn hình hiển thị trước tiên, giống như mở một cuốn sách. Một … cuốn sách hơi dính.

Vào bên trong, chúng tôi ngay lập tức phát hiện ra một số điều bất ngờ — và một số nhãn hiệu đẹp mắt! Nó gần giống như họ đã mong đợi chúng tôi.

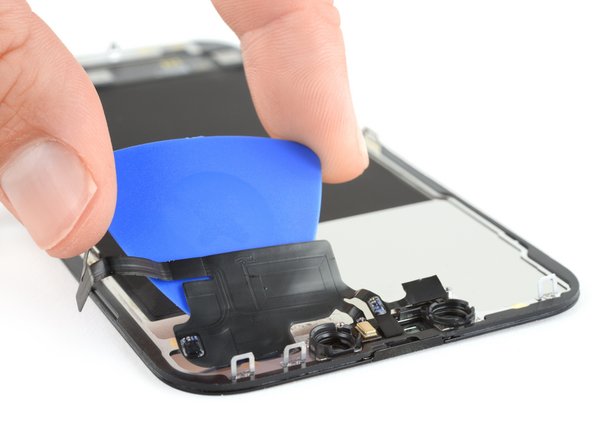

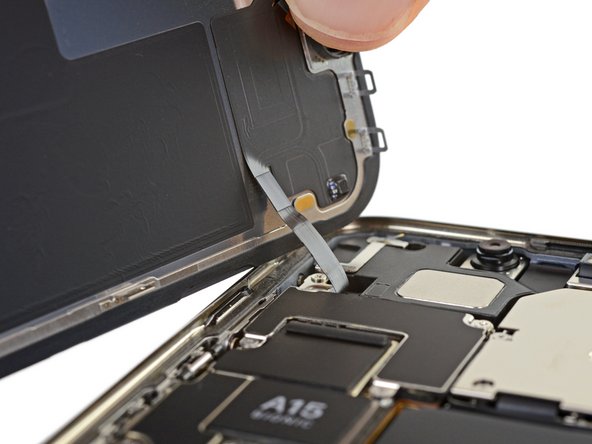

Đối với những người mới bắt đầu, bộ số hóa và cáp hiển thị dường như đã hợp lực với nhau. Cáp cảm biến phía trên tự ngắt ở gần đầu (và mỏng đáng sợ và quá ngắn).

Taptic Engine có vẻ nhỏ hơn so với shaker của 12 Pro, nhưng nó thực sự phình ra, với trọng lượng 6,3 gram và 869,4 mm³, so với 4,8 gram và 764,27 mm³ của 12 Pro.

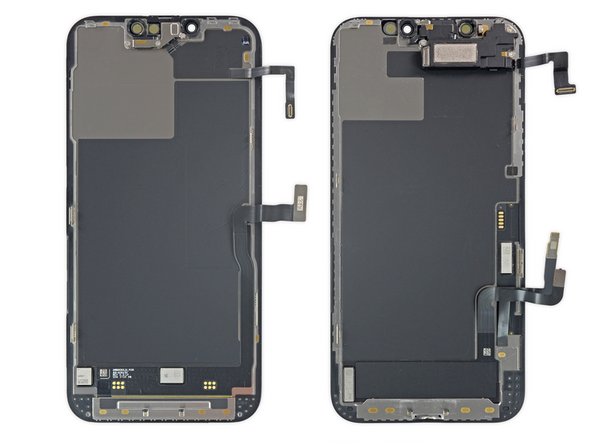

Hãy cùng tìm ra sự khác biệt giữa 13 Pro (hình bên trái) và 12 Pro (bên phải) nhé? Trước hết: không còn loa tai nghe gắn trên màn hình! Thay thế màn hình dễ dàng hơn, nhưng thay thế tai nghe không thoải mái (nhiều hơn về điều đó sau!)

Và thứ hai, một sợi cáp bị thiếu (một cáp mà chúng tôi không nhận thấy cũng bị thiếu trong 12 Pro Max như một điều hiển nhiên!)

Notch ™ hẹp hơn 20 phần trăm trên 13 Pro so với 12 Pro, nhờ đèn chiếu sáng và máy chiếu điểm của Face ID được kết hợp thành một mô-đun duy nhất! (Bạn cũng có thể tìm hiểu thêm về điều đó sau! Bạn có nhận thấy một mẫu không?)

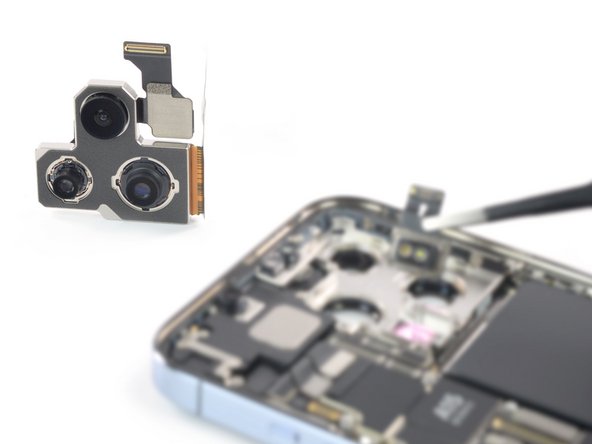

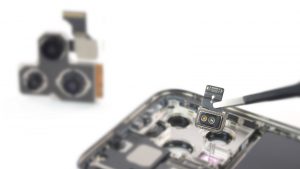

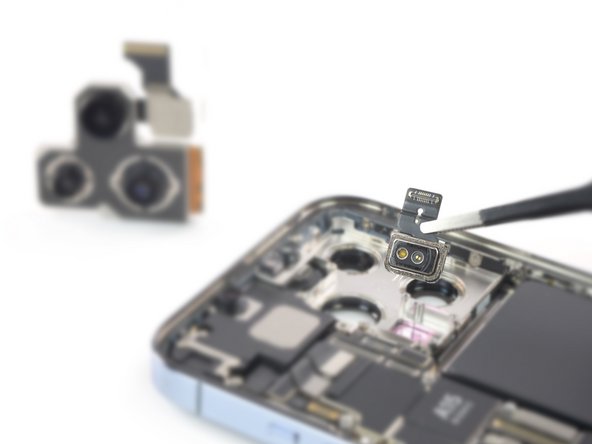

Hãy nhìn Apple, chúng ta cũng có thể tập trung vào giá đỡ! Kỹ năng điện ảnh của chúng tôi ngôi sao mô-đun LiDAR liếc một cách nghi ngờ vào bộ ba camera khổng lồ.

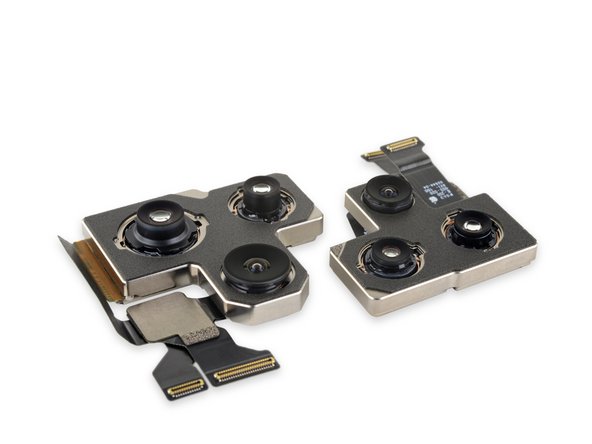

Không giống như iPhone màu vani, bố trí camera Pro năm nay trông giống nhau (và đáng chú ý là mạnh mẽ hơn so với mảng của 12 Pro). Làm thế nào để mọi người biết bạn đã nâng cấp bây giờ ?! Có lẽ bạn chỉ nên… không?

Không có gì ngạc nhiên khi vết sưng đó được va vào ‘. Những ống kính máy ảnh này đang giúp các ngôi sao thu thập nhiều ánh sáng nhất có thể!

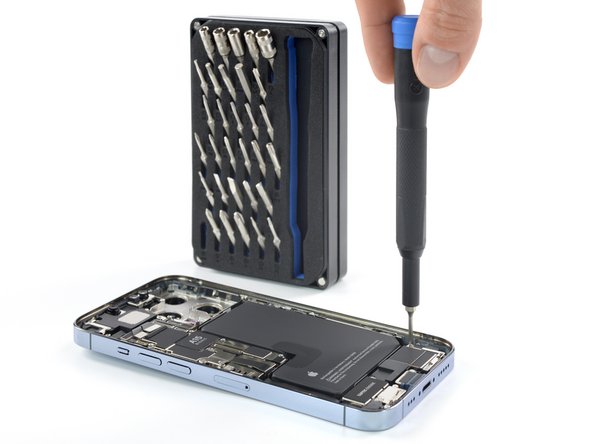

Chúng tôi phá bỏ loa và Taptic Engine để lấy pin, nhờ vào bộ trình điều khiển Moray !

Quy trình in tối giản, sạch sẽ bắt chước quy trình loại bỏ sạch sẽ, tối giản . Chúng tôi không thể khen ngợi chất kết dính kéo giãn cao hơn, mặc dù chúng tôi muốn truy cập dễ dàng hơn vào các tab …

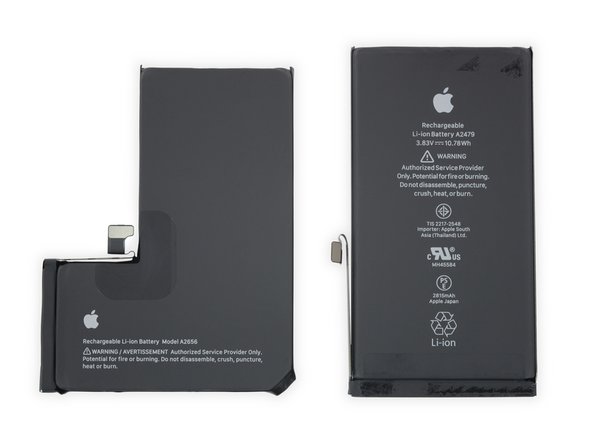

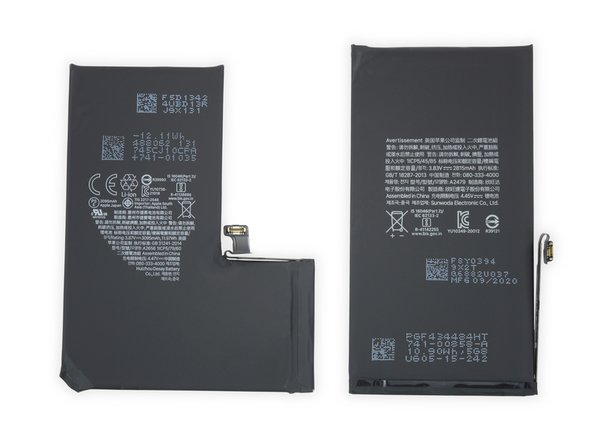

L mạnh mẽ này đạt mức 11,97 Wh dự kiến ​​so với 10,78 Wh obelisk được tìm thấy trong iPhone 12 Pro (và không phải Pro), nhưng thua so với ô hình chữ nhật 12,54 Wh của tiêu chuẩn.

Không ai trong số ba người này giữ được ngọn nến khổng lồ 17,8 Wh trong Xiaomi Mi 11 , chưa kể đến Samsung …

Cuối cùng chúng tôi cũng có thể thở phào nhẹ nhõm: sau một số tin đồn rằng việc hoán đổi pin sẽ không thể thực hiện được trong năm nay , chúng tôi vui mừng thông báo rằng các thử nghiệm hoán đổi pin ban đầu của chúng tôi đều thành công !

Apple đã không từ bỏ chiến thuật hù dọa của mình, vì vậy bạn vẫn sẽ nhận được thông báo cảnh báo . Hãy can đảm và tiếp tục sửa chữa!

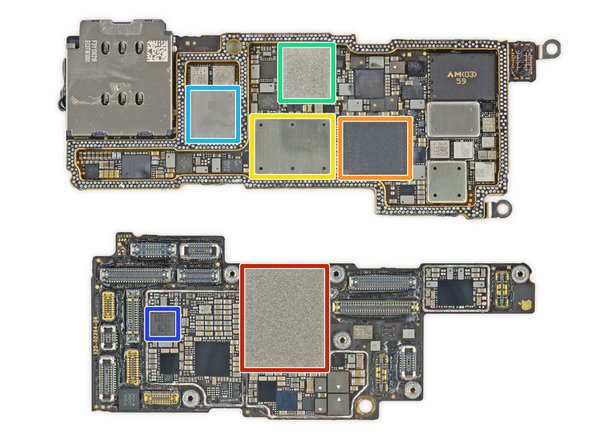

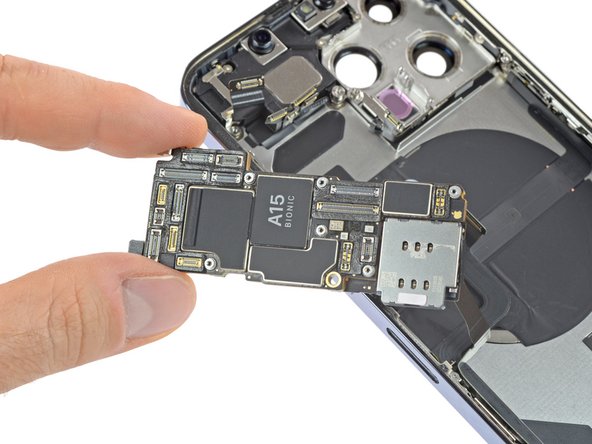

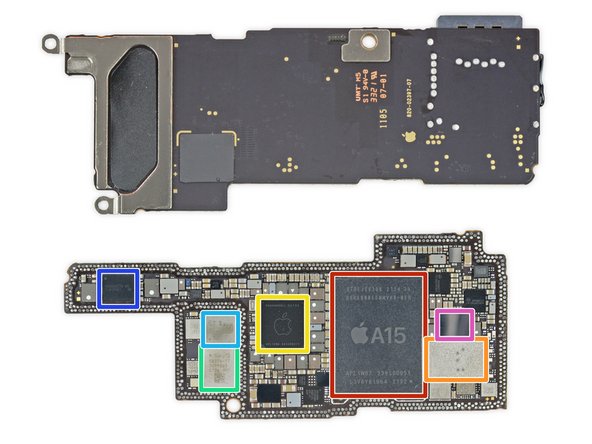

Bảng logic phân lớp thậm chí còn mỏng hơn trong năm nay, và thật không may, đầu đọc thẻ SIM hiện đã được lắp vào bảng (booo!). Trong mọi trường hợp, hãy xem những con chip nào đang nằm trên bề mặt:

Màu đỏ: Apple APL1W07 A15 Bionic SoC được xếp lớp với 6 GB rất có thể là SK Hynix LPDDR4X SDRAM

Màu cam: Chip băng thông siêu rộng Apple / USI U1

Màu vàng: IC quản lý nguồn Apple APL1098

Màu xanh lá: Mô-đun front-end Skyworks SKY58276-17

Màu xanh dương nhạt: Mô-đun front-end Skyworks SKY58271-19

Màu xanh dương đậm: IC quản lý nguồn Apple 338S00770-B0

Màu tím: IC quản lý nguồn STMicroelectronics STB601A05

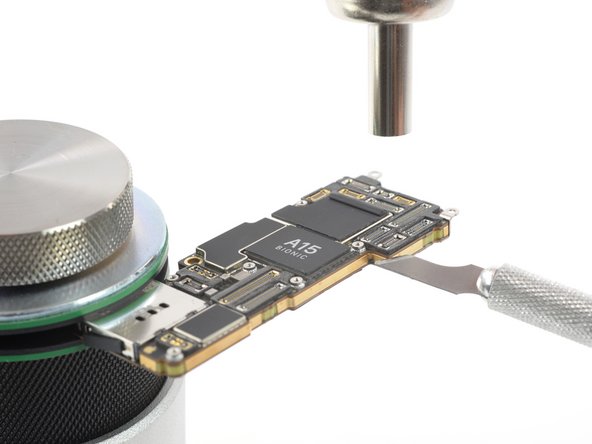

Đây là thời điểm có lợi cho việc thổi không khí nóng. Đây là những gì chúng tôi tìm thấy bên trong chiếc bánh sandwich silicon này:

Màu đỏ: 128 GB bộ nhớ flash Kioxia NAND

Màu cam: Modem Qualcomm SDX60M 5G

Màu vàng: Nhiều khả năng là bộ thu phát RF Qualcomm SDR868 5G

Màu xanh lá: Mô-đun WiFi / Bluetooth USI 339S00761

Màu xanh dương nhạt: Mô-đun phía trước Broadcom AFEM-8215

Màu xanh dương đậm: Bộ điều khiển NFC bán dẫn NXP SN210V với phần tử an toàn

Nếu điều này không làm thỏa mãn sự thèm ăn ID chip của bạn, hãy xem toàn bộ ID chip iPhone 13 Pro của chúng tôi để giải tỏa cơn khát của bạn.

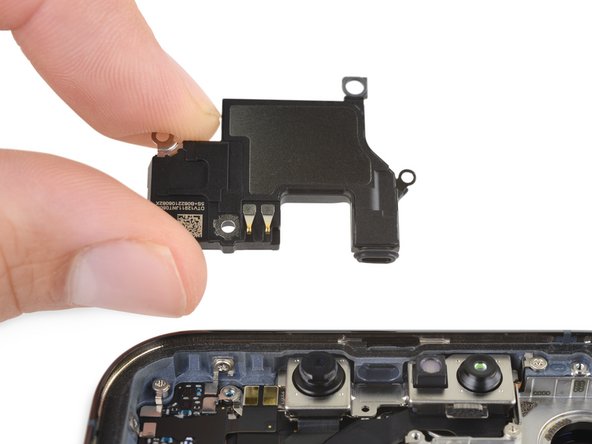

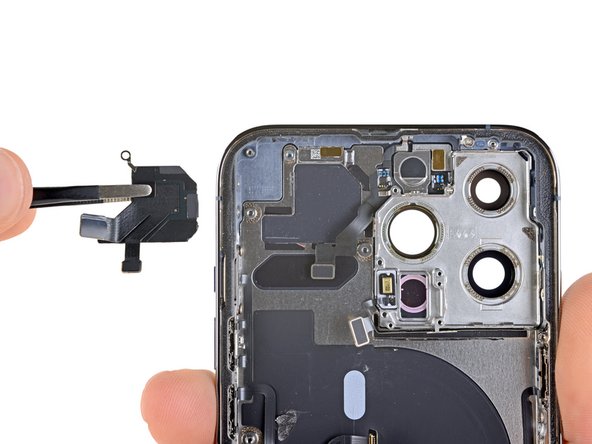

Ở phía trên, chúng tôi tìm thấy loa tai nghe được di dời, hoàn chỉnh với một chiếc ngáy nhỏ dễ thương. Tiếng ngáy đó nằm giữa camera mặt trước và phần cứng Face ID, đồng thời kết nối với một kênh hướng âm thanh ra phía trên màn hình.

Mặc dù chúng tôi yêu thích các điểm tiếp xúc lò xo đơn giản, nhưng một trong những ốc vít của loa này bị mắc kẹt dưới bảng logic, có nghĩa là bạn sẽ phải tháo bảng để hoán đổi loa! Những lớp này khá giống yêu tinh sửa chữa…

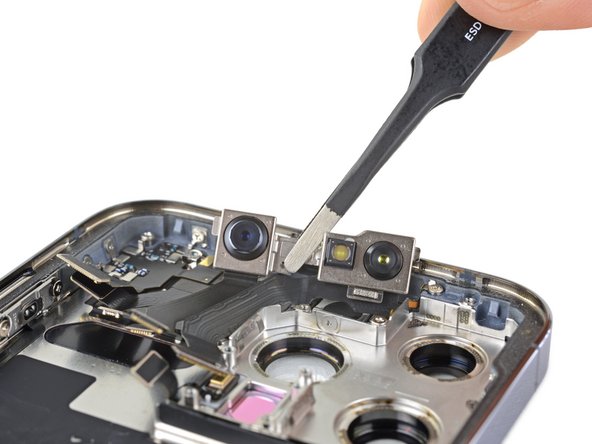

Với dây cáp của nó chạy bên dưới loa tai nghe nói trên (một lần nữa, nằm bên dưới bảng logic), phần cứng máy ảnh mặt trước — điều khiển của Notch ™ mới, bị thu nhỏ — không chính xác là một miếng bánh để truy cập. Nhưng, cuối cùng, chúng tôi đã đến!

Sau khi lấy ra tất cả các bit có tên tuổi lớn, chúng tôi theo dõi một cái gì đó với đường cắt rất riêng của nó trong kim loại vỏ. Dự đoán của chúng tôi là đó là một ăng-ten Ultra Wideband. Nói xin chào, Tìm của tôi!

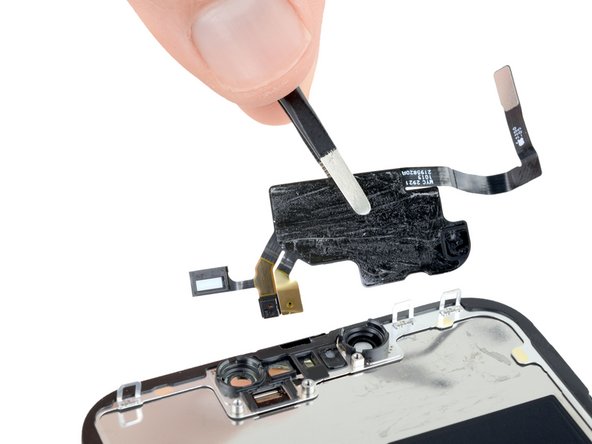

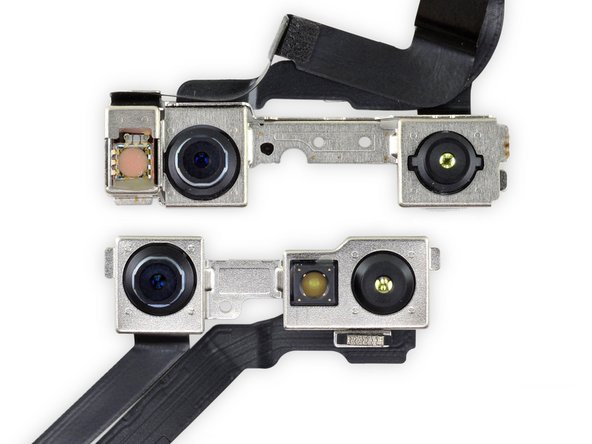

Về máy ảnh mặt trước đó: máy chiếu chấm đã di chuyển từ cạnh vào trung tâm của mô-đun trong năm nay, nhưng nó cũng giữ một bí mật nhỏ.

Đèn chiếu sáng lũ, trước đây là một phần của màn hình — và là thành phần cần thiết của Face ID — đã được tích hợp vào mô-đun đa năng mới này.

Với cụm màn hình hiện độc lập với phần cứng Face ID, bạn có thể nghĩ rằng việc hoán đổi màn hình và Face ID trở nên dễ dàng hơn bao giờ hết! Bên phải? Chà, bơm phanh đi nhóc.

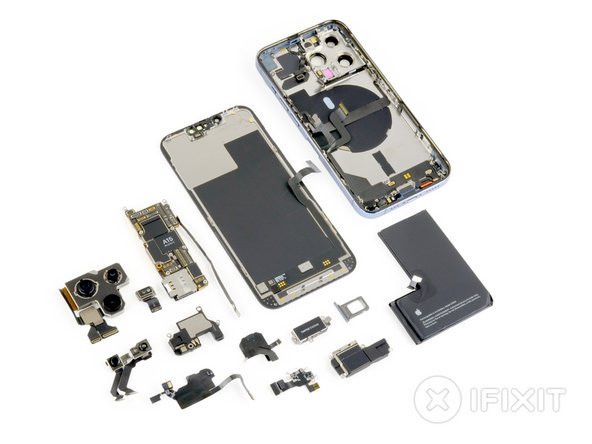

Đó là rất nhiều điều mới trong một chiếc điện thoại trông quen thuộc! Cho đến nay chúng tôi đã thấy:

Một màn hình mới lạ mắt, không chỉ có một mà là hai nâng cấp: công nghệ tốc độ làm tươi cao / thay đổi và kết hợp OLED + lớp cảm ứng.

Một loa trên đã được di chuyển, giảm bớt sự phức tạp của việc thay thế màn hình và nhường chỗ cho một notch nhỏ hơn.

Trở lại với viên pin hình chữ L nổi tiếng trên một chiếc điện thoại không phải Max-size.

Bản cập nhật khả năng tương thích của các bộ phận khá nghiêm trọng, vi phạm thêm quyền sửa chữa của bạn.

Với tất cả những điều đó, iPhone 13 Pro này có giá như thế nào trên thang đo quan trọng nhất?
