iPhone 6s – Thay thế bảng điều khiển phía trước

!!! Trước khi tháo iPhone, hãy xả pin xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

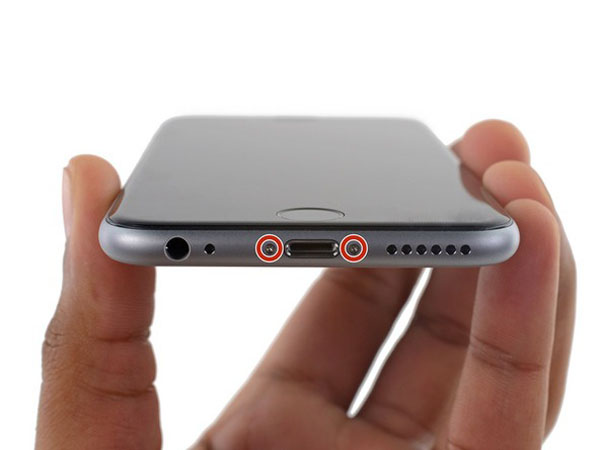

• Tháo hai vít P2 Pentalobe 3,4 mm ở cạnh dưới cùng của iPhone, bên cạnh đầu nối Lightning.

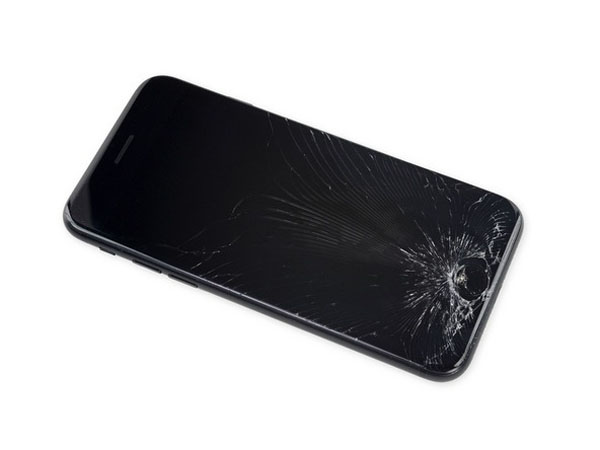

• Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.

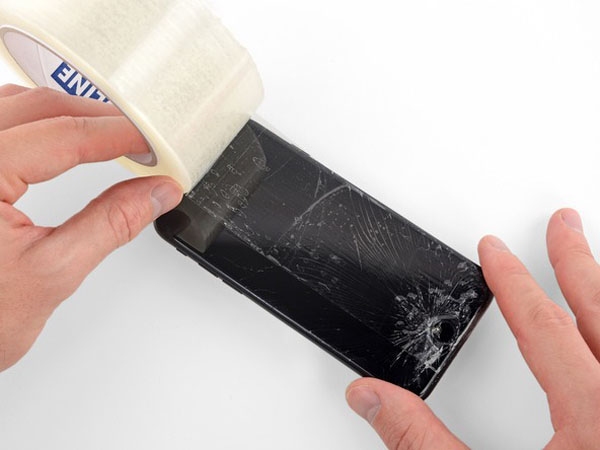

• Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

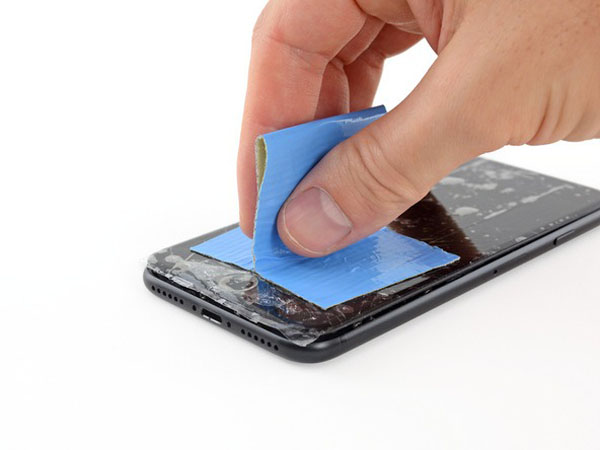

Nếu kính vỡ làm cho việc hút một cốc hút dính trong vài bước tiếp theo, hãy thử gấp một miếng băng mạnh (như băng keo) vào tay cầm và nâng màn hình lên.

Mở màn hình hiển thị trên 6s phân tách một dải mỏng dính xung quanh chu vi của màn hình. Nếu bạn muốn thay thế chất kết dính, hãy chuẩn bị sẵn một dải băng dính mới trước khi tiếp tục. Nó có thể hoàn thành việc sửa chữa mà không thay thế các chất kết dính, và bạn có thể sẽ không nhận thấy bất kỳ sự khác biệt trong chức năng.

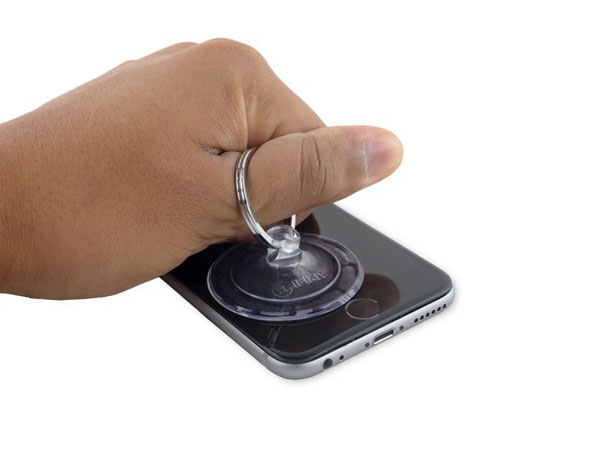

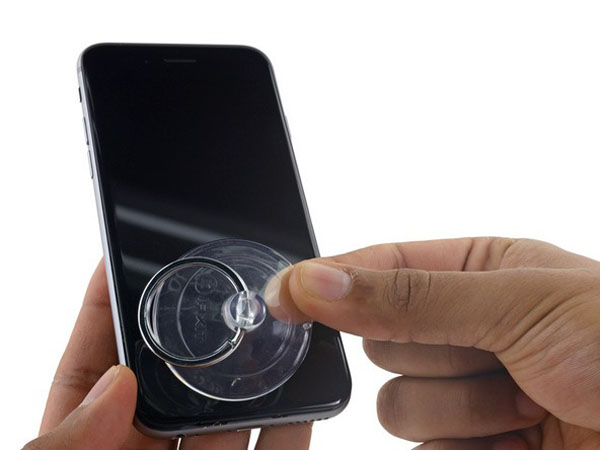

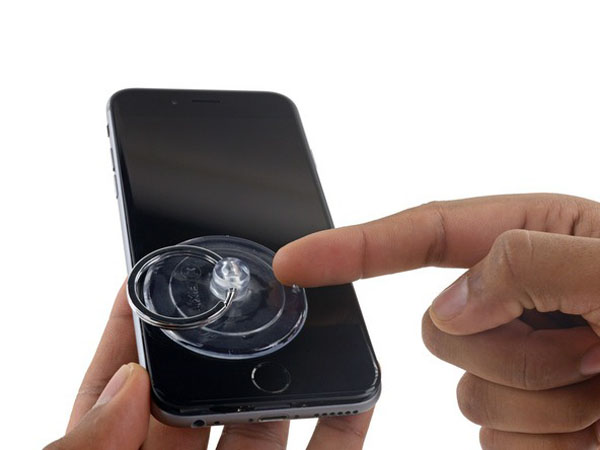

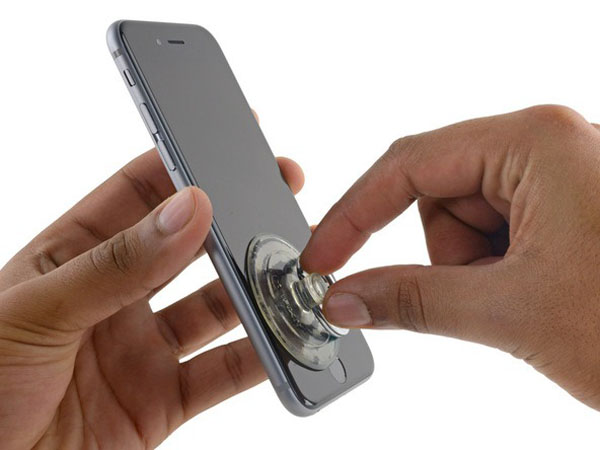

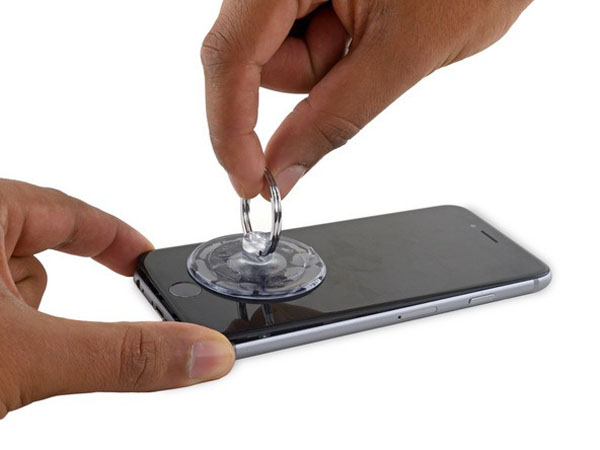

• Áp dụng cốc hút vào góc dưới bên trái của cụm màn hình.
• Cẩn thận không đặt cốc hút qua nút trang chủ.

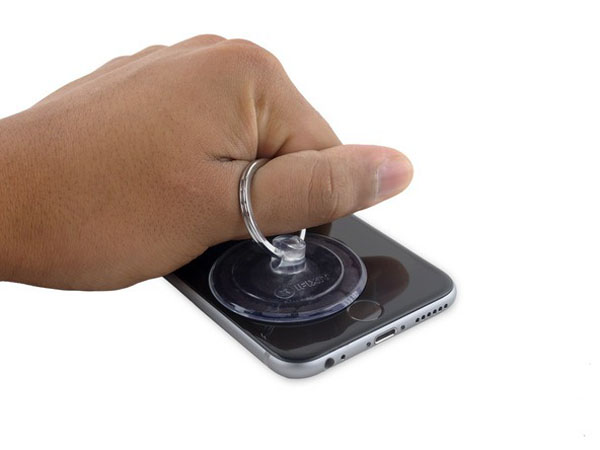

Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.

• Hãy dành thời gian của bạn và áp dụng công ty, lực lượng không đổi. Việc lắp ráp màn hình là một phù hợp chặt chẽ hơn nhiều so với hầu hết các thiết bị và được tổ chức xuống với chất kết dính.

!!! Kéo quá mạnh có thể làm hỏng cụm màn hình. Chỉ áp dụng đủ áp lực để tạo ra một khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.

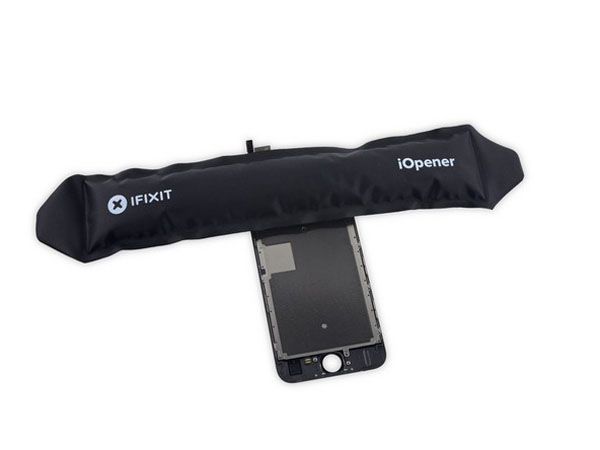

Nếu bạn gặp bất kỳ sự cố nào, hãy làm nóng mặt trước của iPhone bằng cách sử dụng iOpener, máy sấy tóc hoặc súng gia nhiệt cho đến khi hơi quá nóng để chạm vào. Điều này sẽ giúp làm mềm chất kết dính đảm bảo các cạnh của màn hình.

Có một notch ở mặt dưới của màn hình, ngay phía trên giắc cắm tai nghe. Đây là nơi an toàn nhất để bắt đầu prying điện thoại mở.

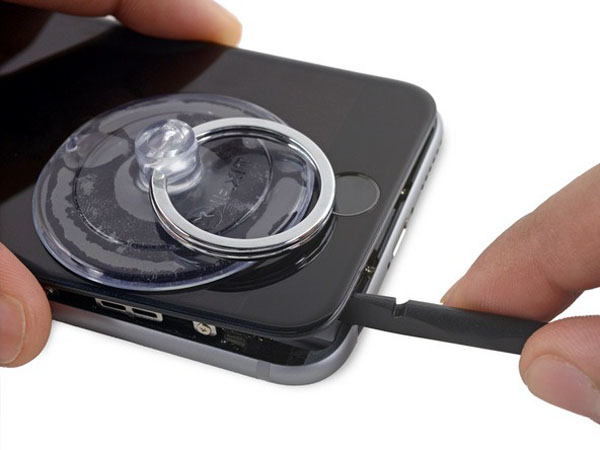

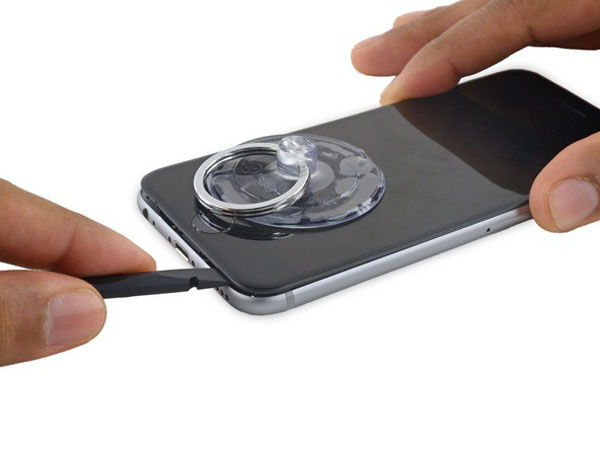

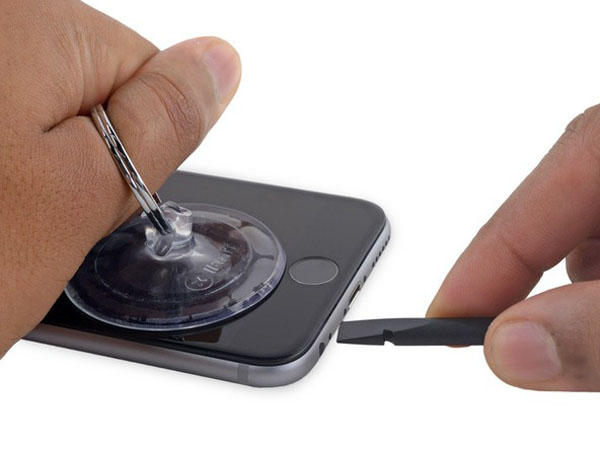

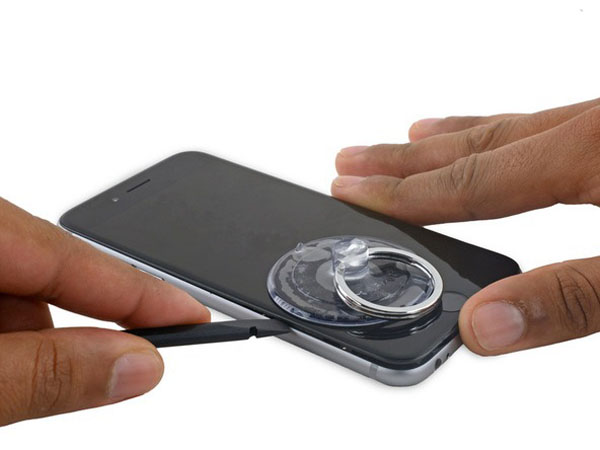

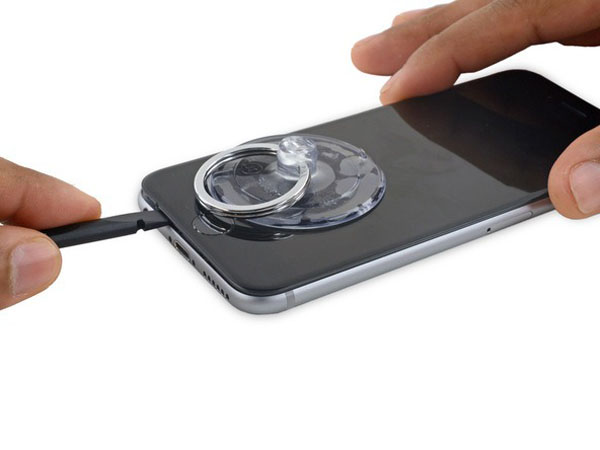

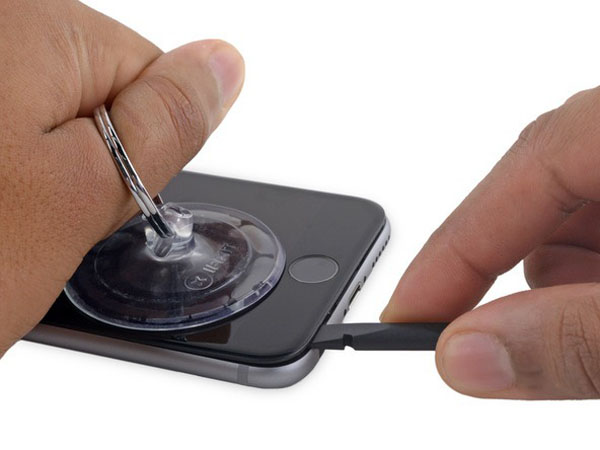

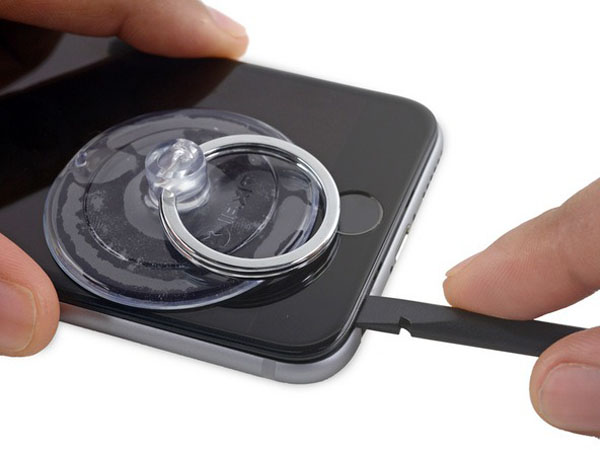

• Đặt cạnh phẳng của một spudger vào khoảng cách giữa màn hình và vỏ phía sau, ngay phía trên giắc cắm tai nghe.

• Xoay thanh gạt để mở rộng khoảng cách giữa cụm bảng mặt trước và phần còn lại của điện thoại.

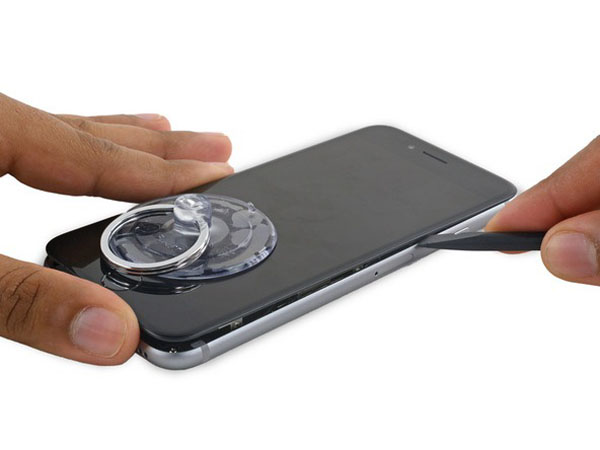

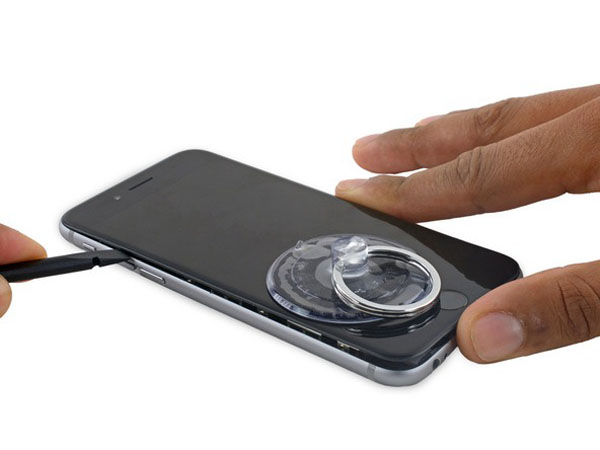

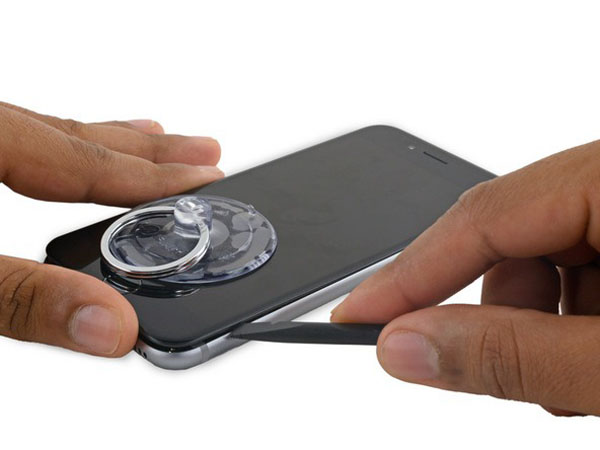

• Chèn đầu phẳng của spudger ở phía bên trái của điện thoại, giữa cụm màn hình và vỏ phía sau.
• Trượt spudger lên phía bên của điện thoại để tách chất kết dính và bật các clip miễn phí.

• Hủy bỏ các spudger và lắp lại nó trên cạnh dưới, nơi bạn pried điện thoại mở.
• Trượt thanh trượt sang phải, dọc theo cạnh dưới của điện thoại.

• Trượt spudger lên phía bên phải để tiếp tục tách các chất kết dính và popping các clip hiển thị miễn phí từ iPhone.

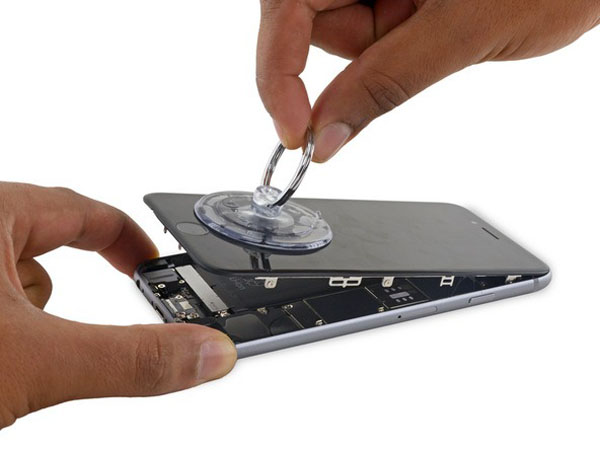

• Sử dụng cốc hút để mở màn hình, phá vỡ phần cuối của chất kết dính.

!!! Không mở màn hình quá 90º, vì nó vẫn được kết nối ở đầu bởi ba dây cáp có thể bị đứt nếu kéo dài.

• Kéo lên trên nub ở phía trên cùng của cốc hút để lấy ra khỏi bảng phía trước.

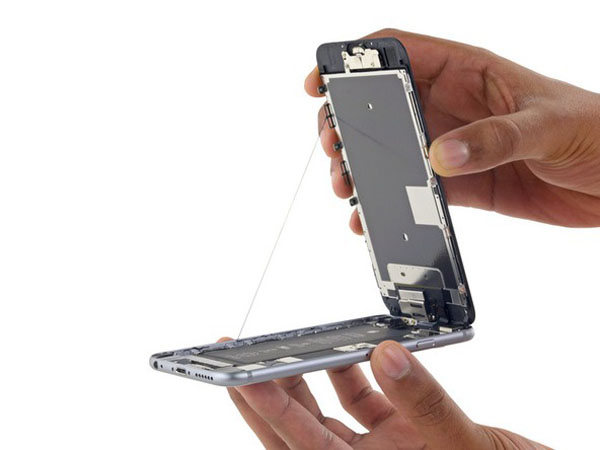

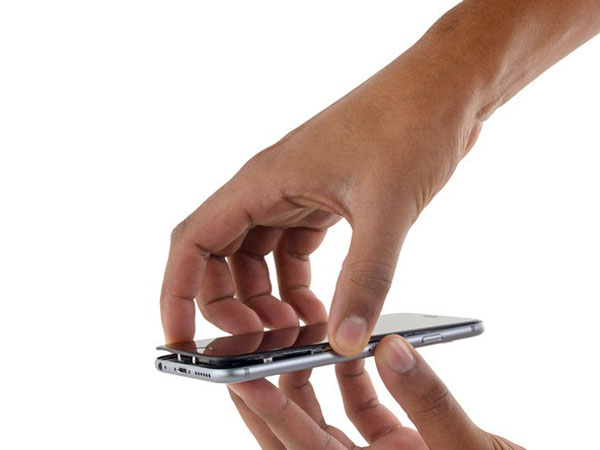

• Nhẹ nhàng nắm bắt cụm màn hình và nhấc nó lên để mở điện thoại, sử dụng các clip ở phía trên cùng của bảng điều khiển phía trước làm bản lề.

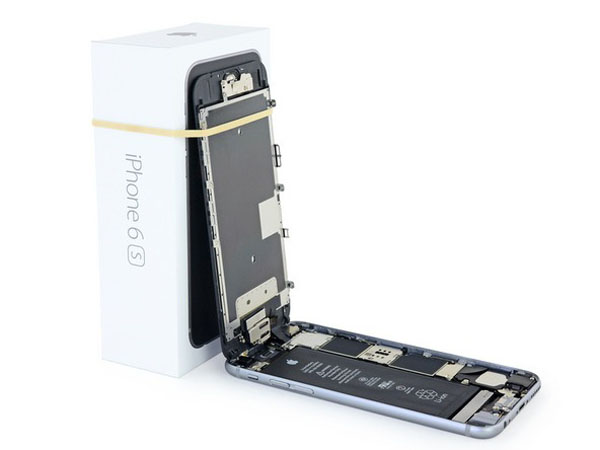

• Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.
• Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để giữ màn hình.

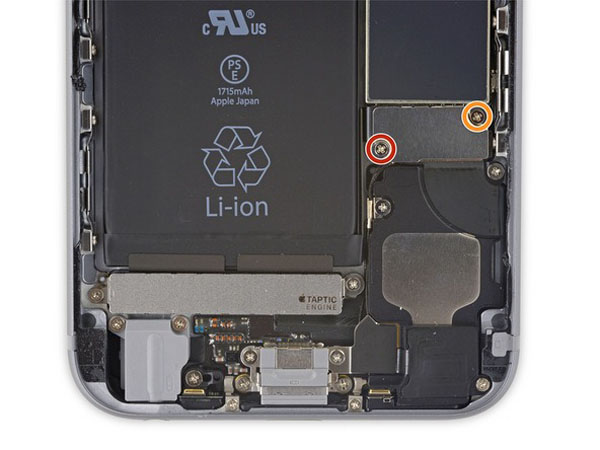

Tháo hai vít Phillips đảm bảo giá đỡ đầu nối pin, có độ dài sau:

• Một vít 2,9 mm
• Một vít 2.2 mm

Trong suốt quá trình sửa chữa này, hãy theo dõi từng vít và đảm bảo rằng nó quay trở lại chính xác nơi nó đến để tránh làm hỏng iPhone của bạn.

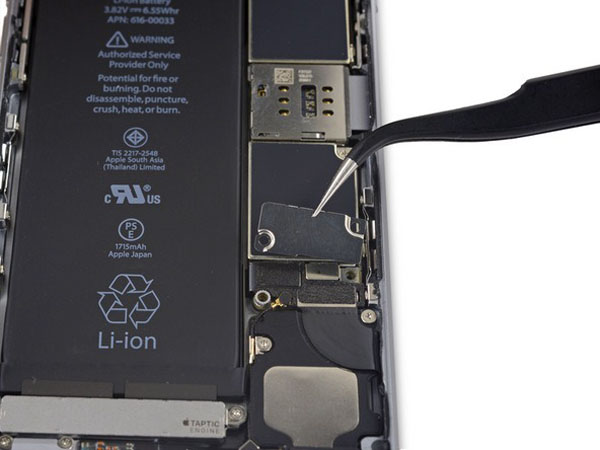

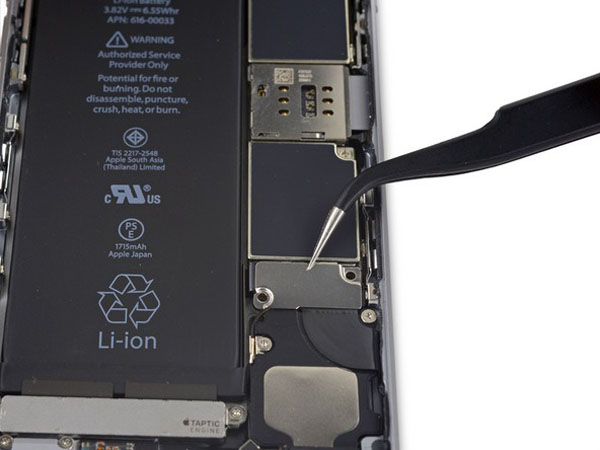

• Tháo khung nối đầu nối pin khỏi iPhone.

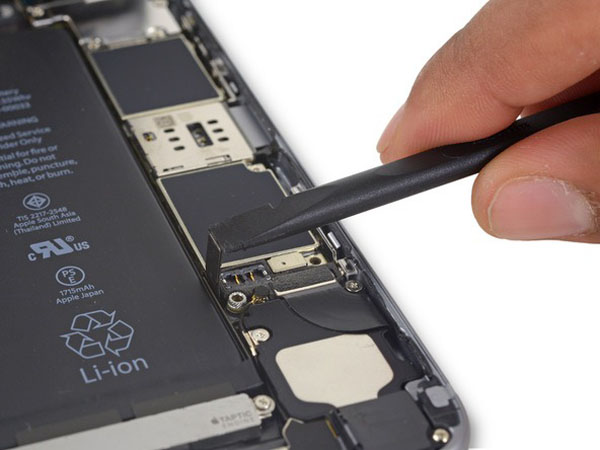

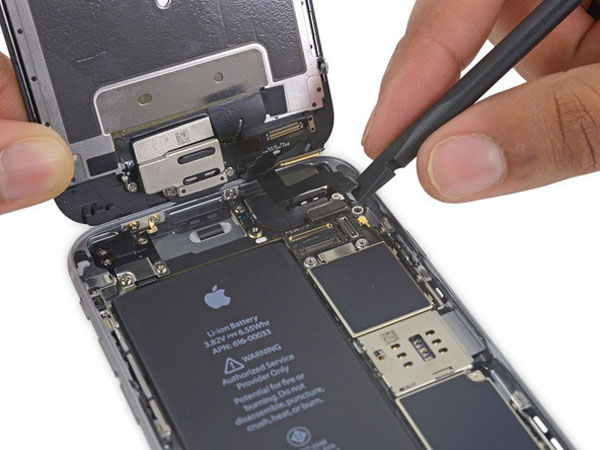

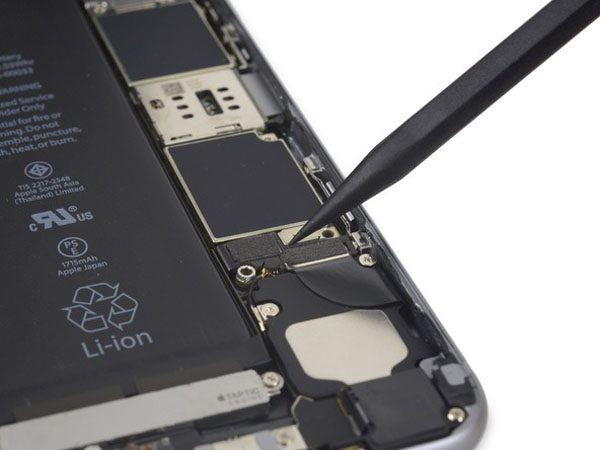

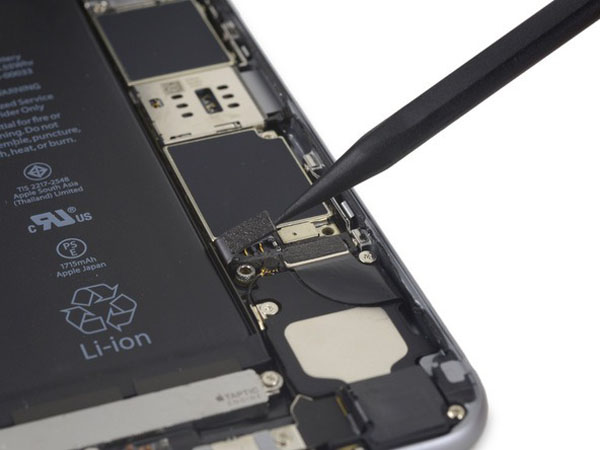

• Sử dụng các điểm của một spudger để ngắt kết nối pin bằng cách prying nó thẳng lên từ bảng logic.

• Đẩy đầu nối pin ra khỏi bảng logic cho đến khi nó được tách ra khỏi ổ cắm của nó, để tránh bất kỳ kết nối tình cờ nào với pin trong khi bạn làm việc.

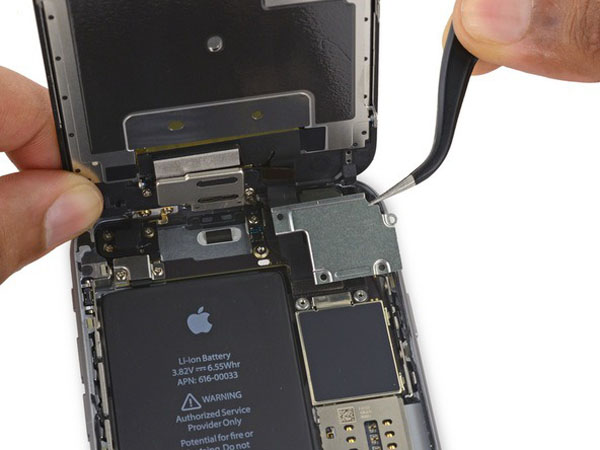

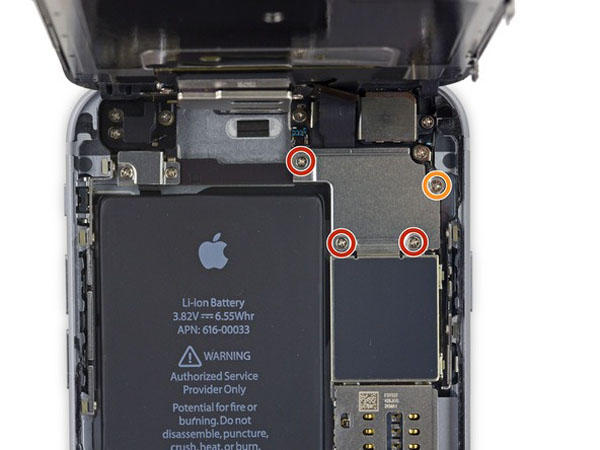

Tháo bốn vít Phillips sau bảo vệ giá đỡ cáp màn hình:

• Ba vít 1,2 mm
• Một vít 2,8 mm

• Tháo khung cáp màn hình.

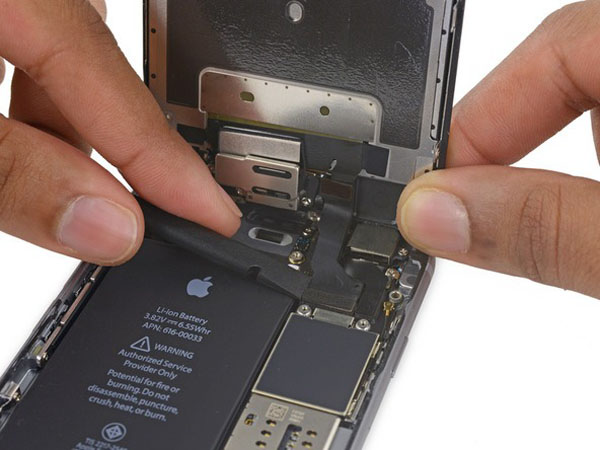

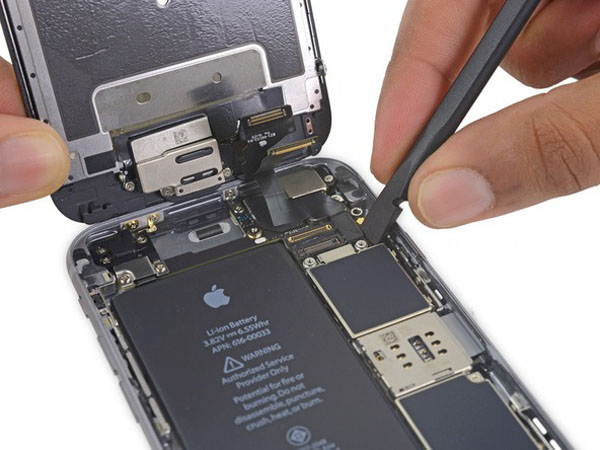

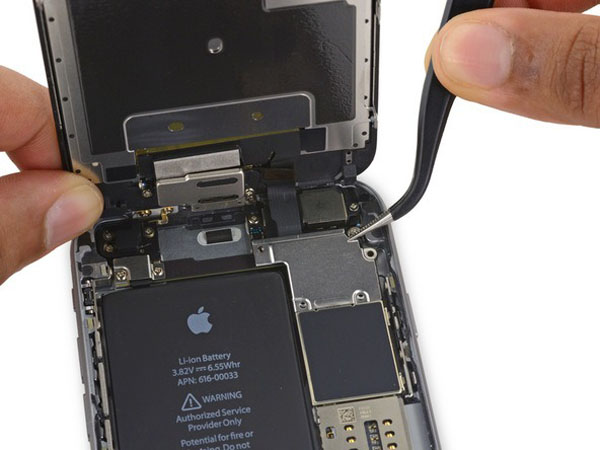

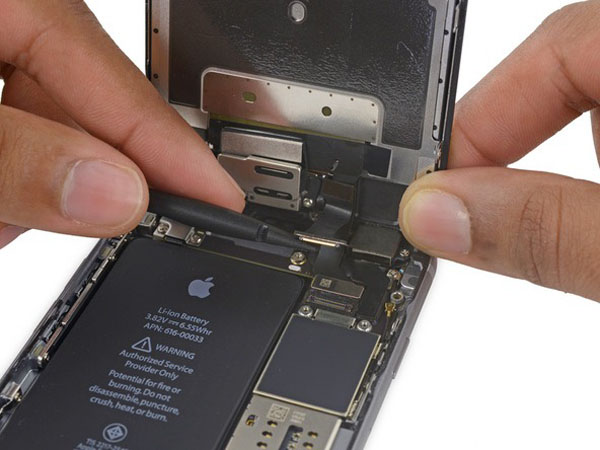

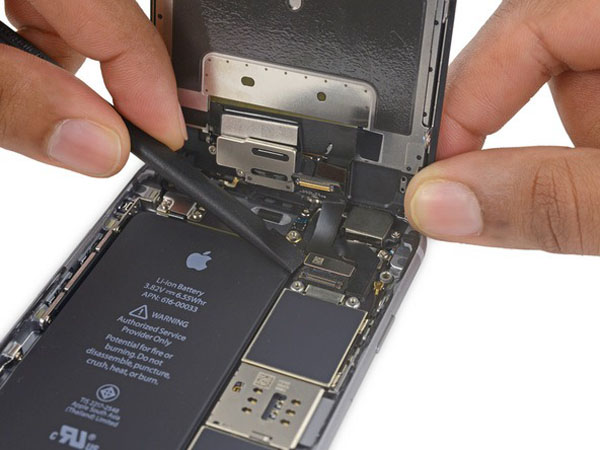

• Sử dụng một spudger hoặc một móng tay sạch để ngắt kết nối cáp flex camera phía trước bằng cách prying nó thẳng lên từ ổ cắm của nó trên bảng logic.

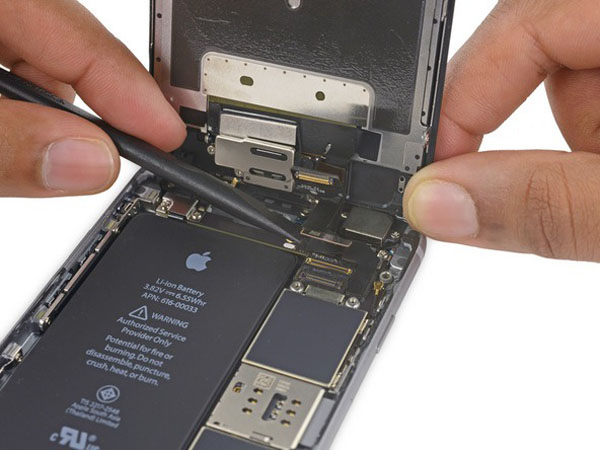

• Ngắt kết nối cáp số hóa bằng cách prying nó thẳng lên từ ổ cắm của nó trên bảng logic.

!!! Khi kết nối lại cáp số hóa, không nhấn trung tâm của đầu nối. Nhấn một đầu của đầu nối, sau đó nhấn đầu kia. Cách nhấn ở giữa đầu nối có thể làm cong thành phần và gây hư hỏng số hóa.

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

• Ngắt kết nối cáp hiển thị bằng cách kéo nó thẳng lên từ ổ cắm của nó trên bảng logic.

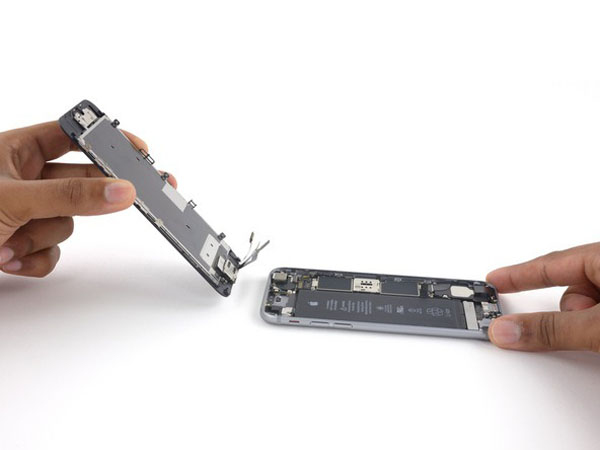

• Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

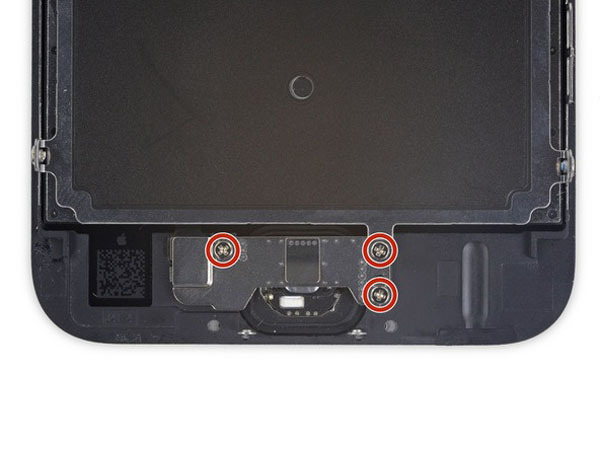

• Tháo ba vít Phillips 1,7 mm đảm bảo giá đỡ nút chủ.

!!! Không siết chặt các vít này vì chúng có thể làm hỏng mặt trước của màn hình.

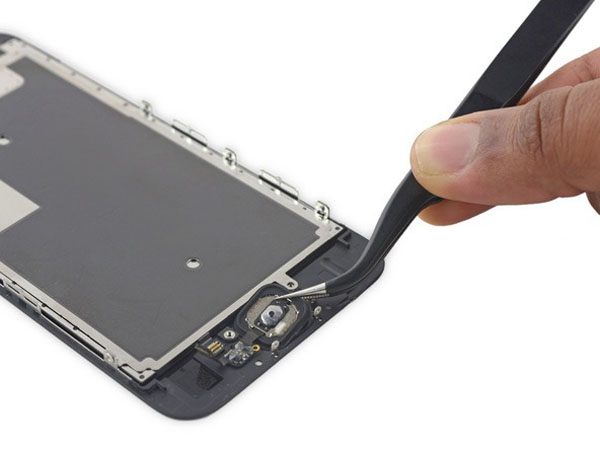

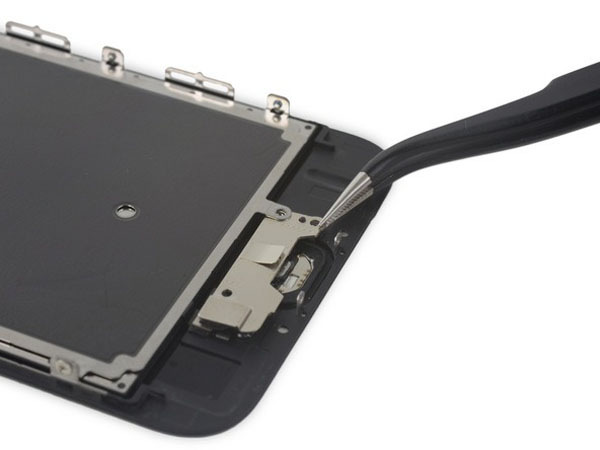

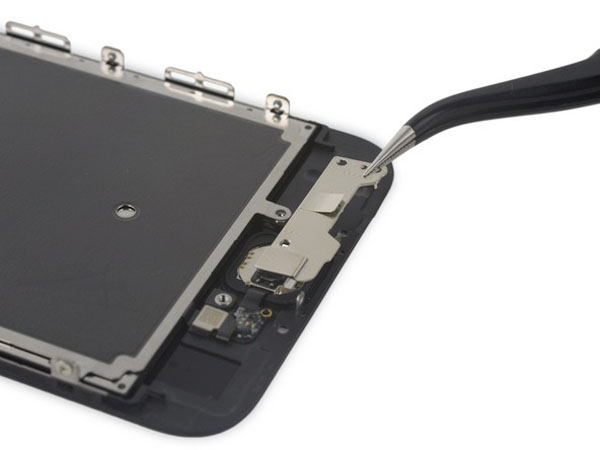

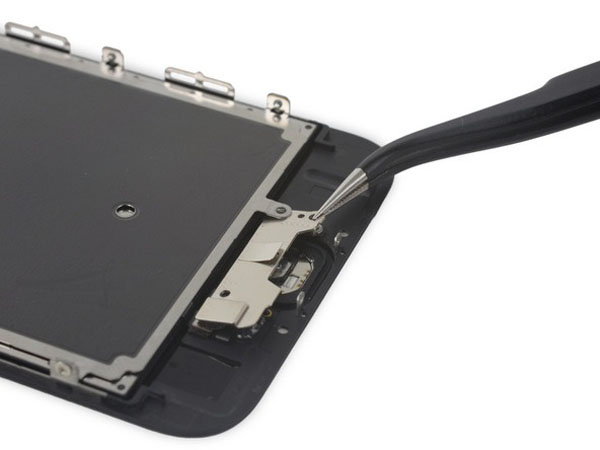

• Nhấc cạnh dưới của giá đỡ nút trang chủ cho đến khi nó xóa chốt nhỏ ở bên phải.

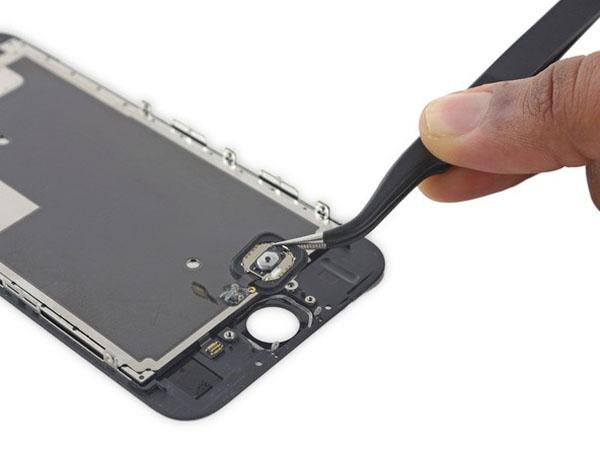

• Trượt khung ra khỏi dưới lá chắn EMI để tháo nó ra.

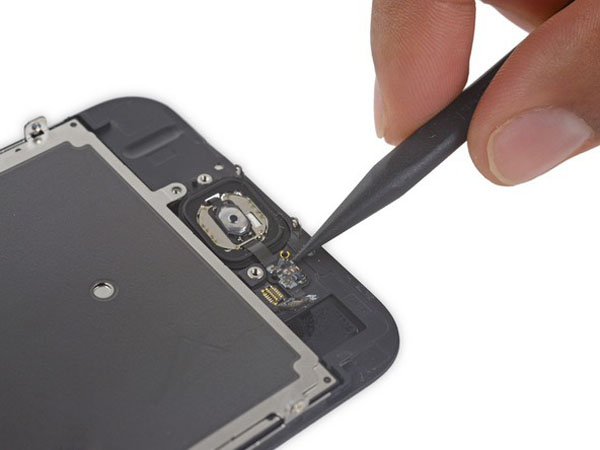

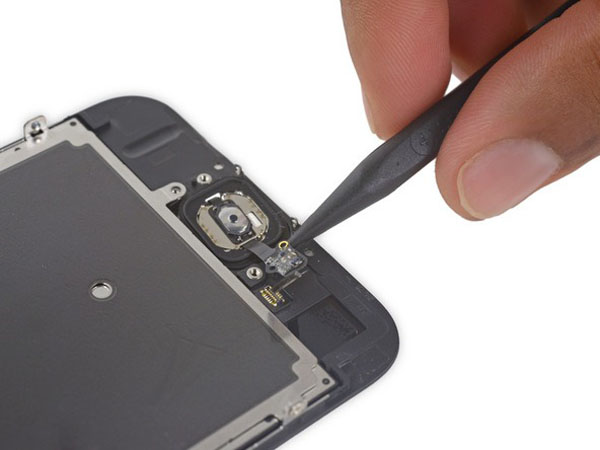

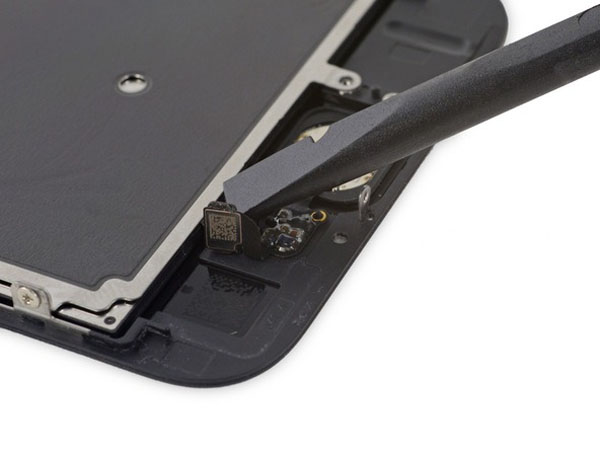

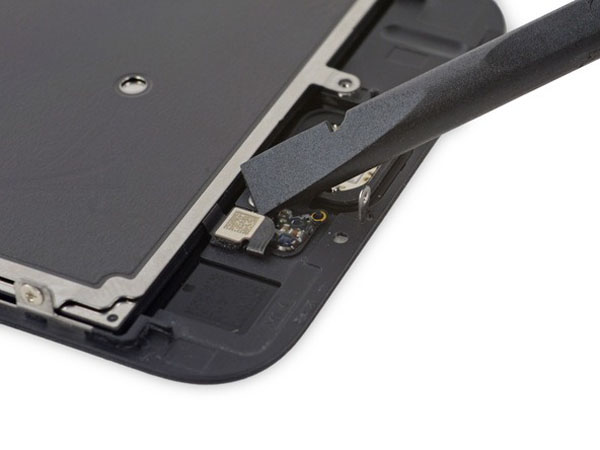

• Sử dụng một spudger để ngắt kết nối nút kết nối nhà bằng cách popping nó ra khỏi ổ cắm của nó ở mặt sau của bảng điều khiển màn hình.

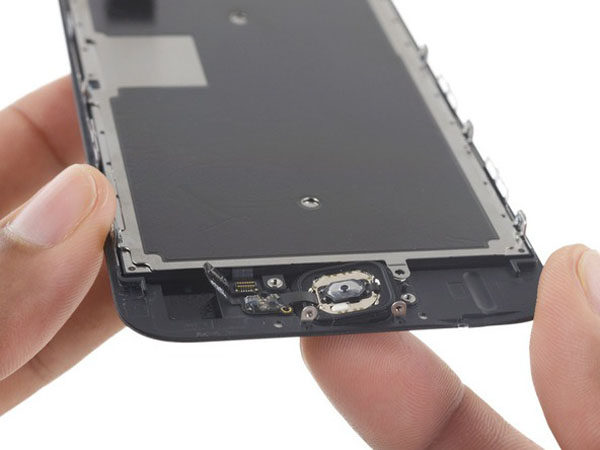

• Nhẹ nhàng bấm lên nút home từ phía trước của cụm màn hình để từ từ tách miếng đệm cao su của nút trang chủ ra khỏi bảng phía trước.

!!! Miếng đệm rất mỏng và dễ bị rách. Áp dụng áp lực ổn định và cho nó thời gian để tách biệt.

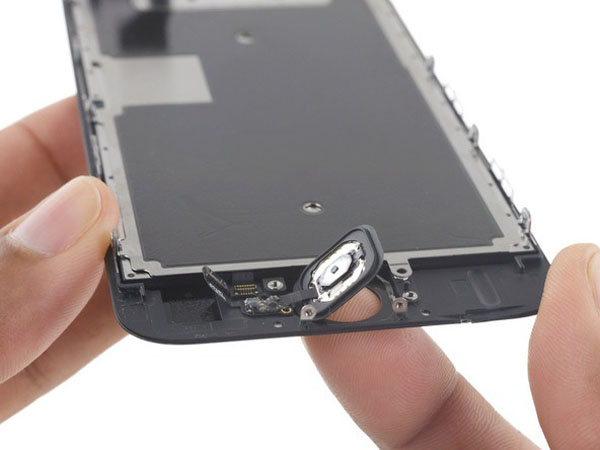

• Sử dụng đầu nhọn của một spudger để nâng cáp flex nút home ra khỏi mặt sau của bảng điều khiển hiển thị.

• Tháo cụm nút trang chủ.

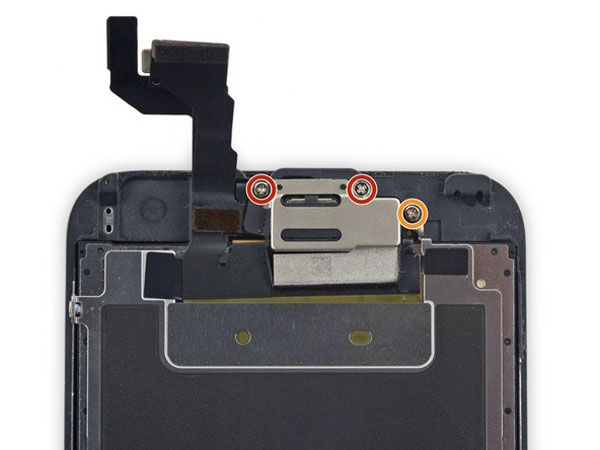

Tháo ba vít Phillips sau bảo vệ giá đỡ loa tai nghe:

• Hai vít 2,3 mm
• Một vít 1,3 mm

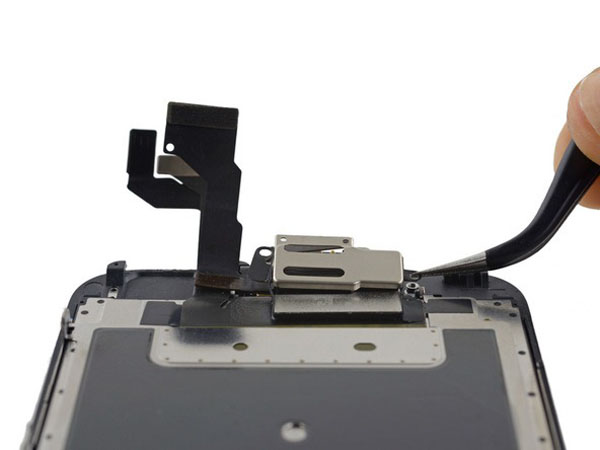

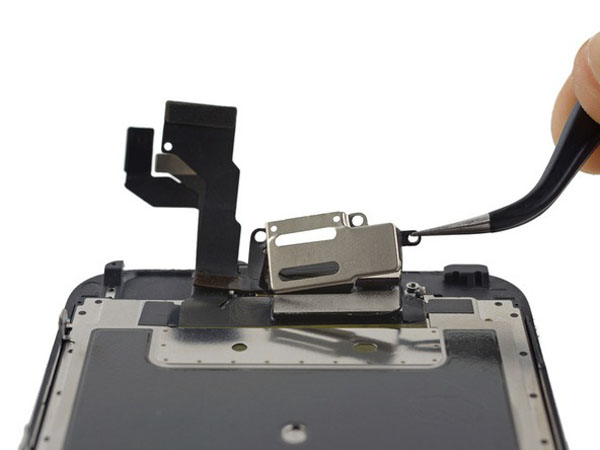

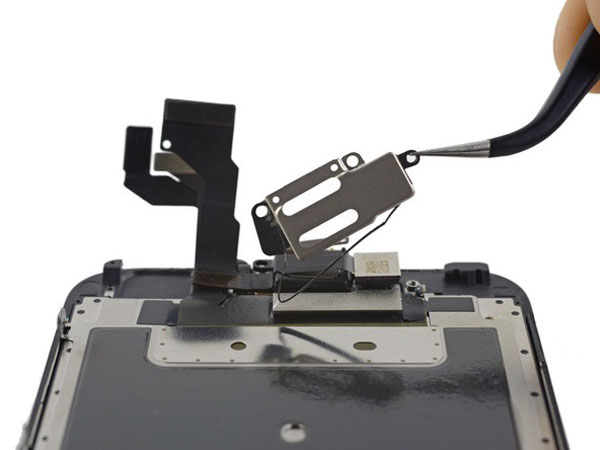

• Nhấc lên và tháo khung loa tai nghe, lột vỏ gasket khi bạn đi.

!!! Lột vỏ cẩn thận, vì nó mỏng và có thể xé dễ dàng.

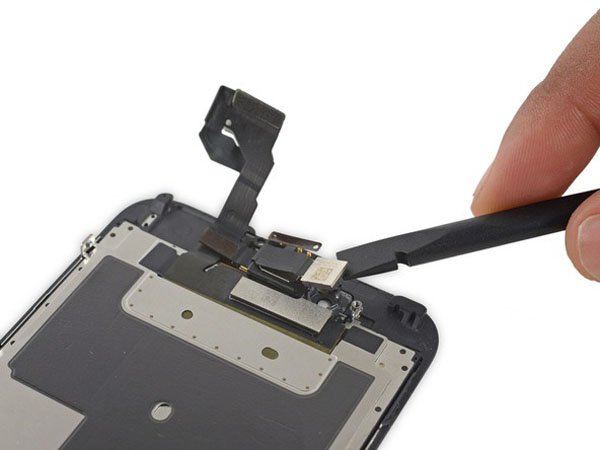

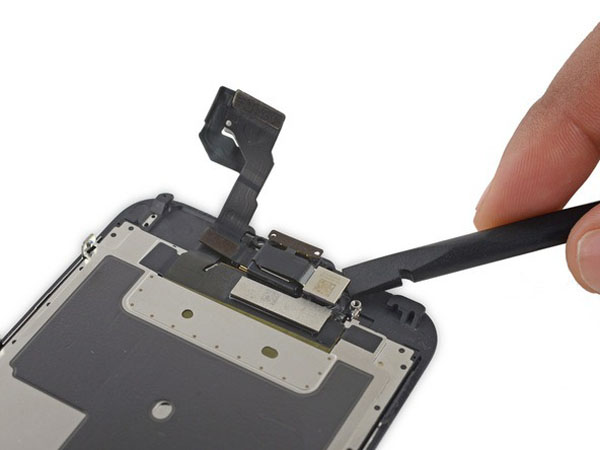

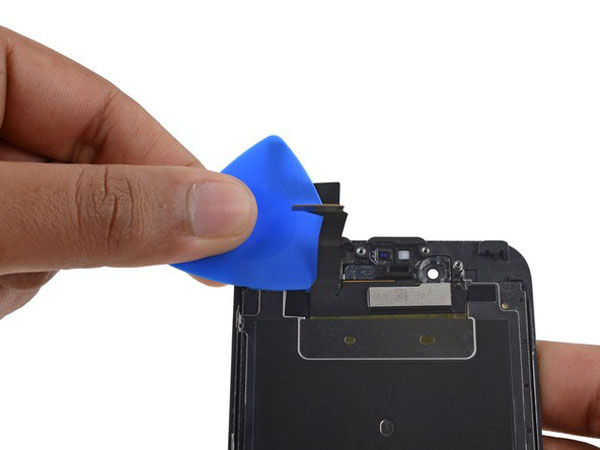

• Sử dụng đầu phẳng của một ống hút để di chuyển camera phía trước từ vỏ máy của nó.

• Kéo trở lại camera phía trước để truy cập loa tai nghe.

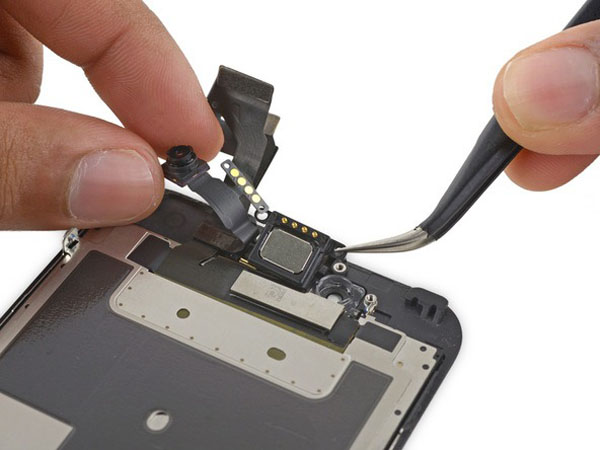

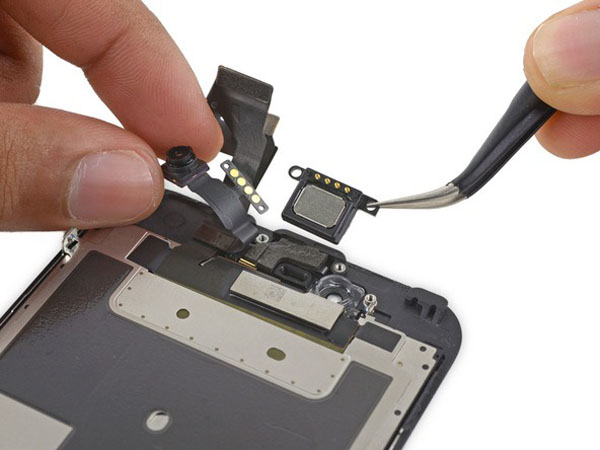

• Tháo loa tai nghe.

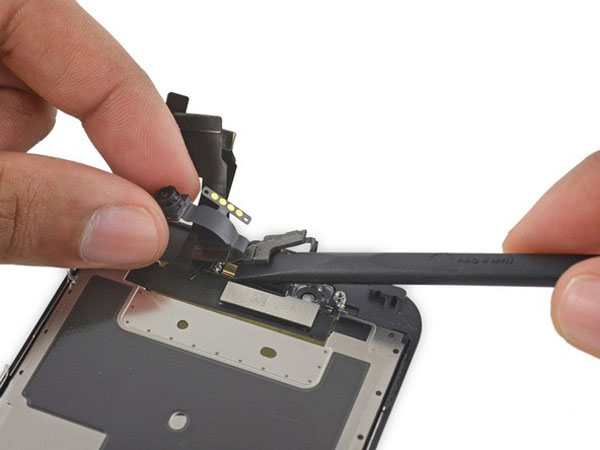

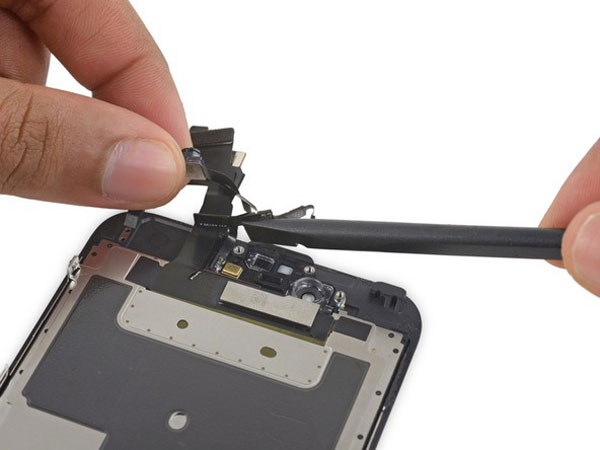

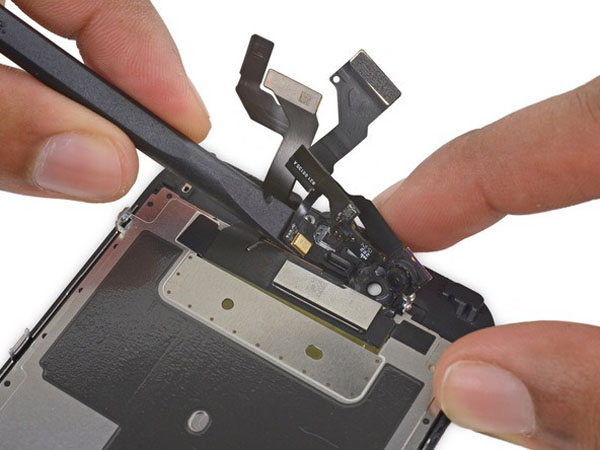

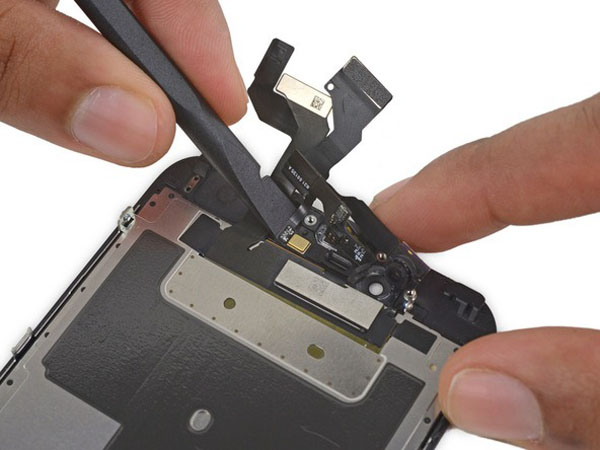

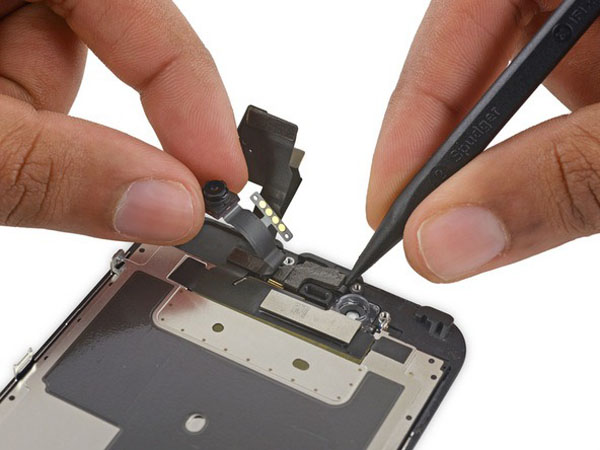

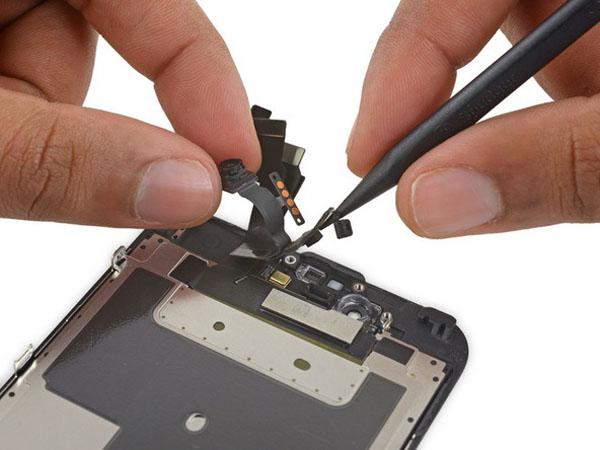

• Giữ máy ảnh mặt trước ra khỏi con đường, sử dụng điểm của một spudger để đẩy cảm biến ánh sáng môi trường xung quanh ra khỏi hốc của nó trong bảng điều khiển phía trước.

• Gấp máy ảnh mặt trước và cáp cảm biến để cho phép truy cập vào micrô.

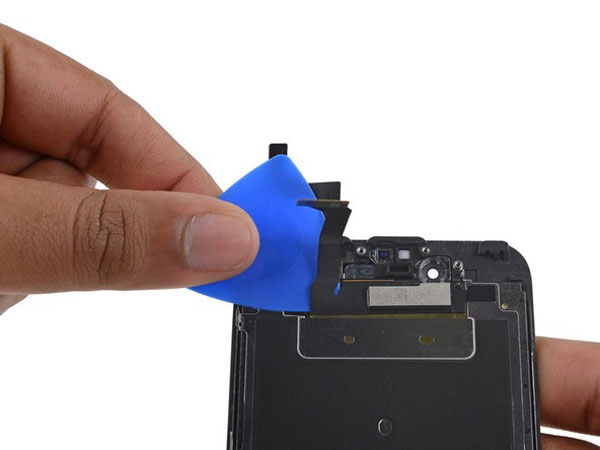

• Sử dụng đầu phẳng của một ống hút để nhẹ nhàng phá vỡ chất kết dính bảo đảm micrô vào mặt trước.

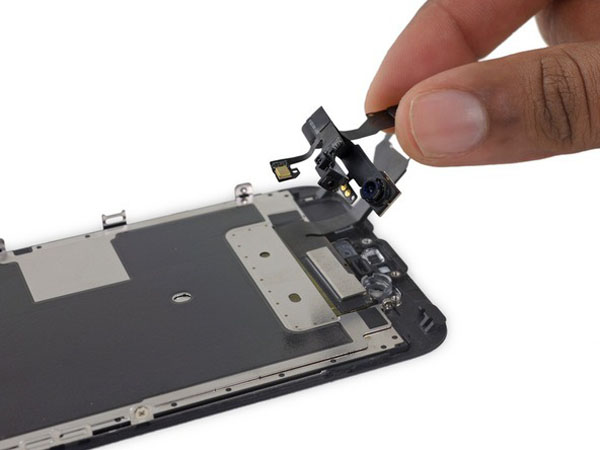

• Tháo máy ảnh mặt trước và cáp cảm biến.

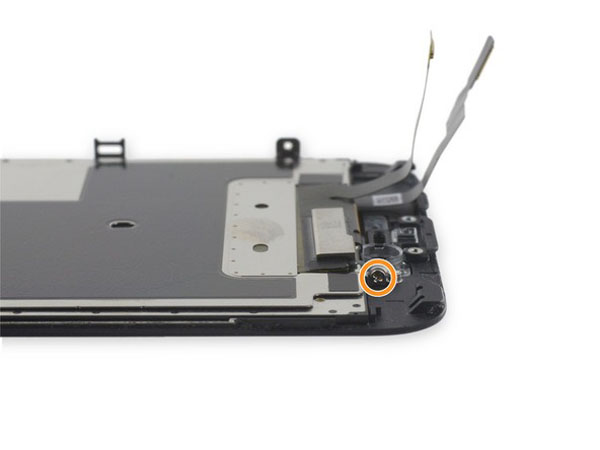

Tháo bảy vít Phillips 1.3 mm sau đây:

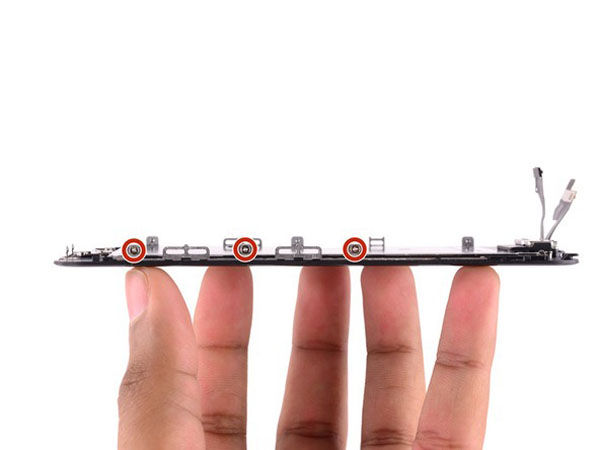

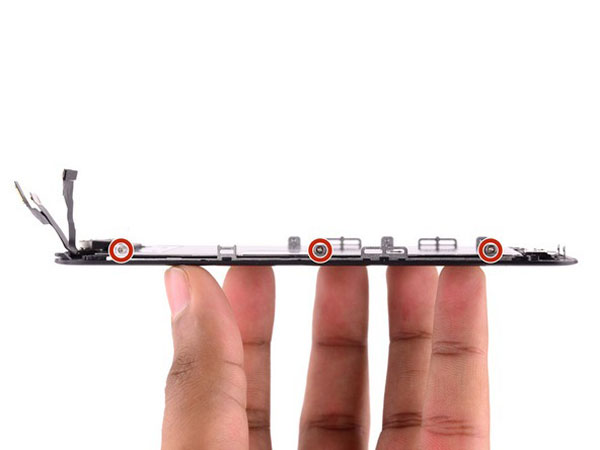

• Ba ốc vít ở cạnh trái và phải của bảng điều khiển hiển thị.
• Một vít đơn cách 1,5 cm từ cạnh phải của màn hình.

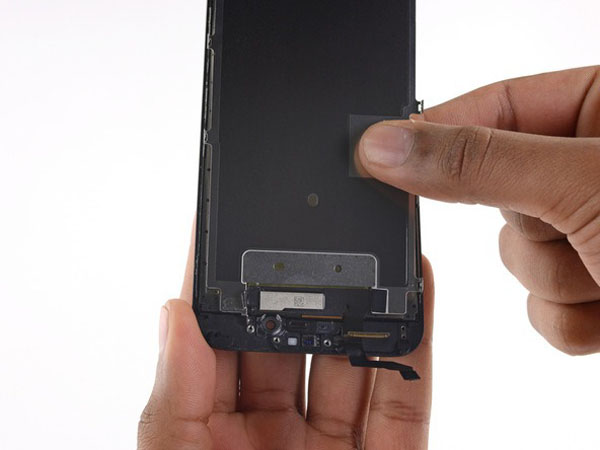

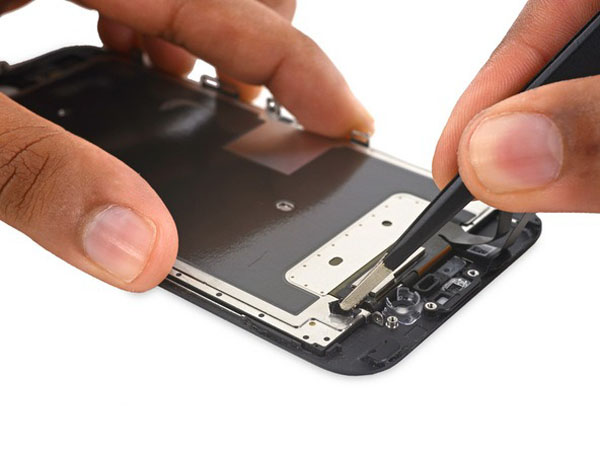

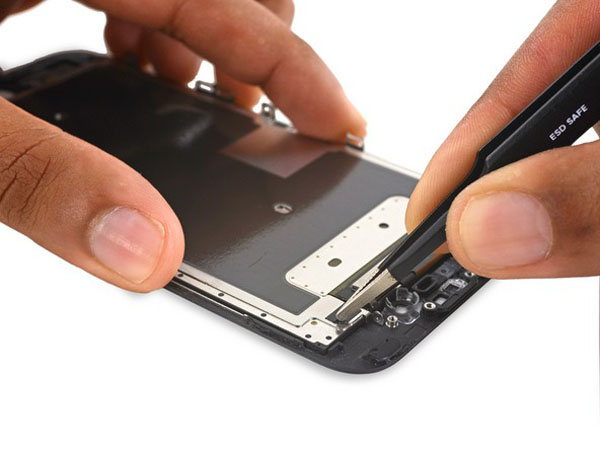

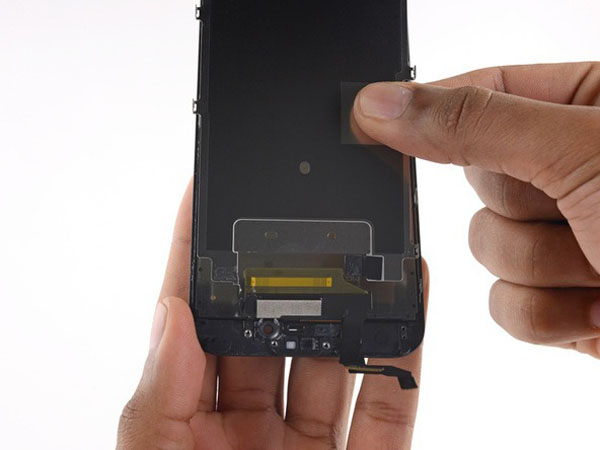

• Sử dụng một cặp nhíp để bóc mảnh băng từ lá chắn EMI, gần vỏ máy ảnh phía trước.

• Tháo lá chắn EMI.

Khi lắp đặt lá chắn EMI, hãy định hướng nó sao cho kim loại bỏ đi (hiển thị ở giữa phía dưới) đặt trên đỉnh của dây cáp màn hình, trong khi miếng băng trượt phía sau nó.

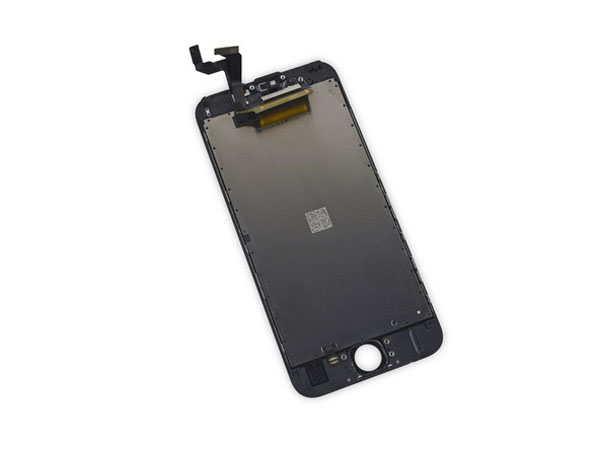

• Chỉ còn lại bảng điều khiển phía trước.
