Sử dụng hướng dẫn này để tháo hoặc thay thế bảng logic bị lỗi trong iPhone 7 Plus của bạn.

Điều quan trọng cần lưu ý là mỗi bảng logic của SIM và cảm biến vân tay Touch ID được ghép nối tại nhà máy, do đó, thay thế bảng logic sẽ tắt Touch ID trừ khi bạn cũng cài đặt nút trang chủ thay thế đã được ghép nối đúng cách với bảng logic mới của bạn.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

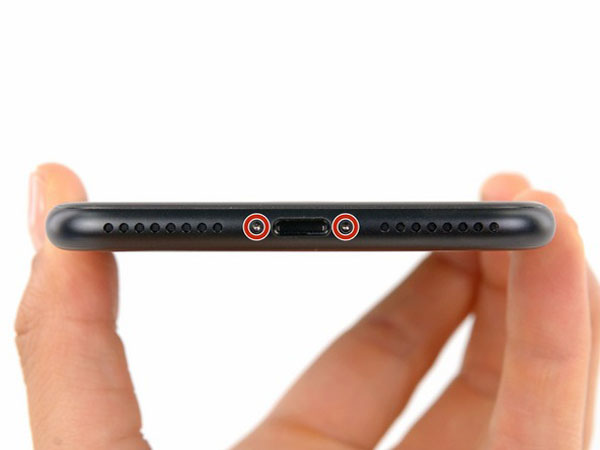

  • Tháo hai vít pentalobe 3.4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Bước 3:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

  • Trong khi kéo lên trên cốc hút, xoay spudger để mở rộng mở giữa màn hình và trường hợp phía sau.

Bước 5:

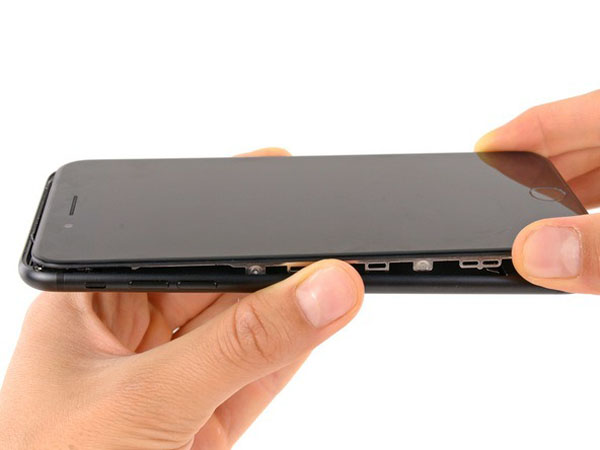

  • Chèn đầu phẳng của spudger giữa bảng phía trước và vỏ phía sau ở cạnh dưới bên trái của iPhone.
  • Trượt thanh cuộn lên cạnh trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều chỉnh âm lượng và nút chuyển im lặng, phá vỡ lớp keo giữ màn hình tại chỗ.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

Bước 6:

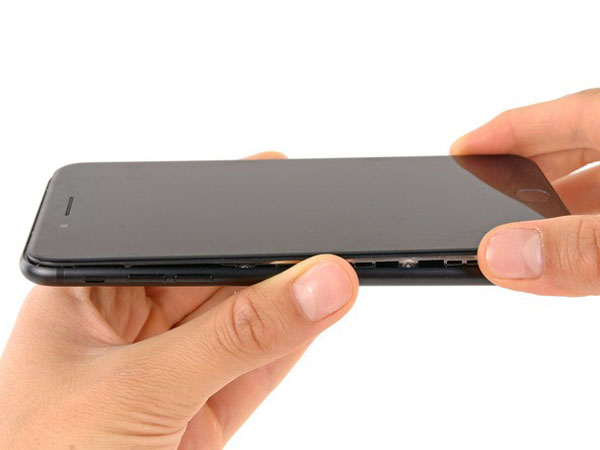

  • Loại bỏ các spudger từ phía bên trái của điện thoại và chèn đầu phẳng vào góc dưới cùng bên phải.
  • Trượt thanh trượt lên cạnh phải của điện thoại lên góc trên cùng, phá vỡ lớp keo giữ màn hình tại chỗ.

Bước 7:

  • Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có các cáp ribbon tinh tế dọc theo cạnh phải của thiết bị kết nối màn hình với bảng logic.

Bước 8:

  • Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

Bước 9:

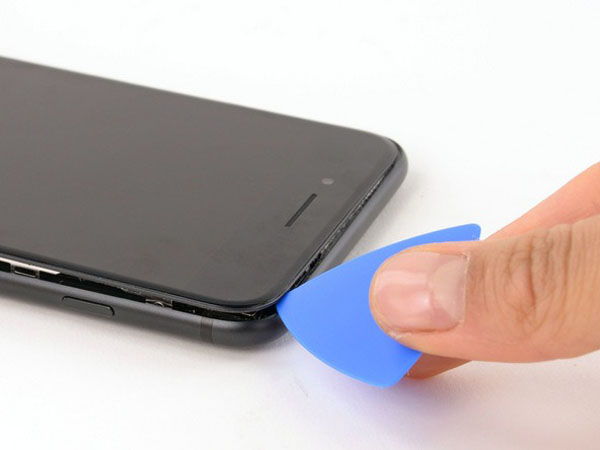

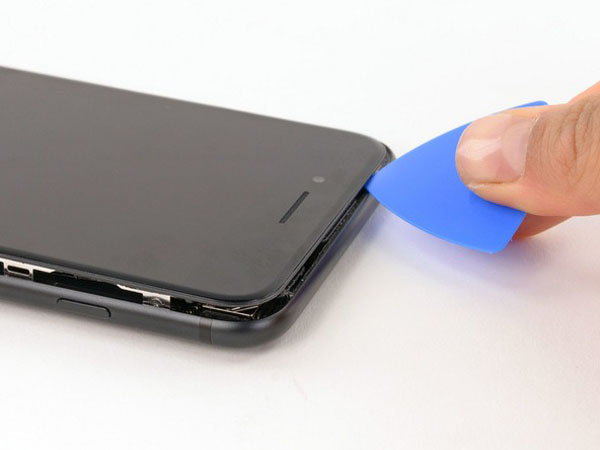

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 10:

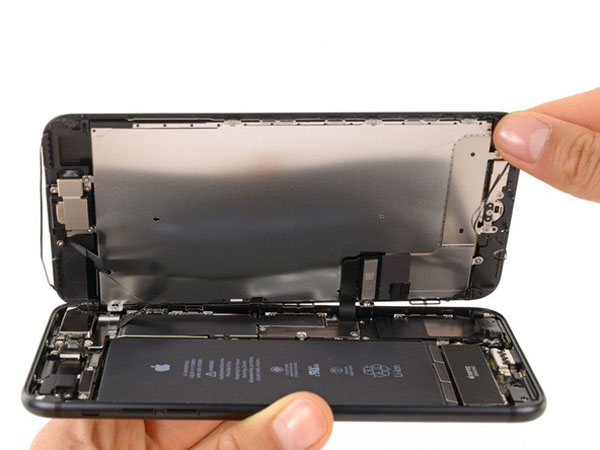

  • Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.
  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 11:

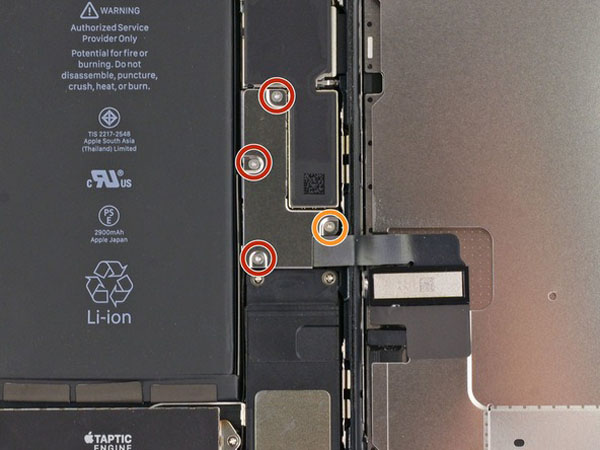

Tháo 4 vít Y000 ba điểm sau bảo đảm giá đỡ cáp hiển thị thấp hơn cho bảng logic:

  • Ba vít 1,2 mm.
  • Một vít 2,6 mm.

Bước 12:

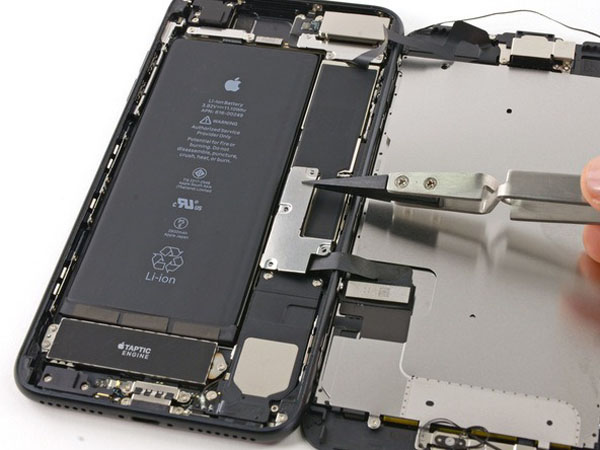

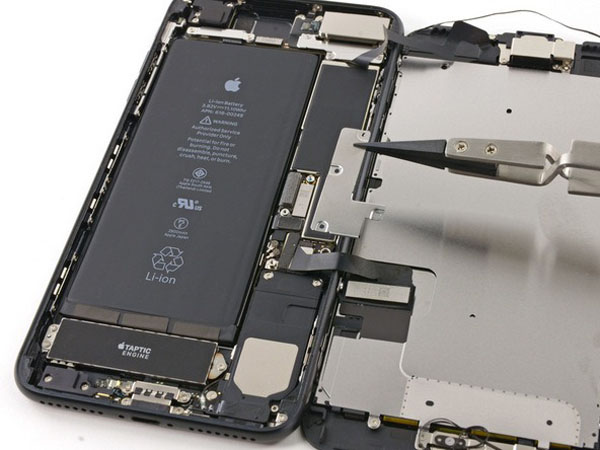

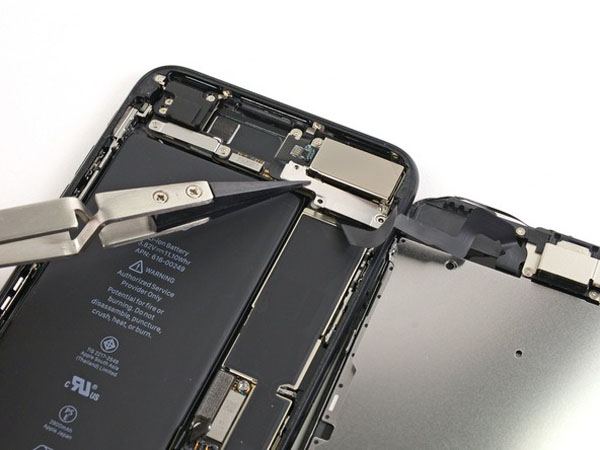

  • Tháo khung cáp màn hình phía dưới.

Bước 13:

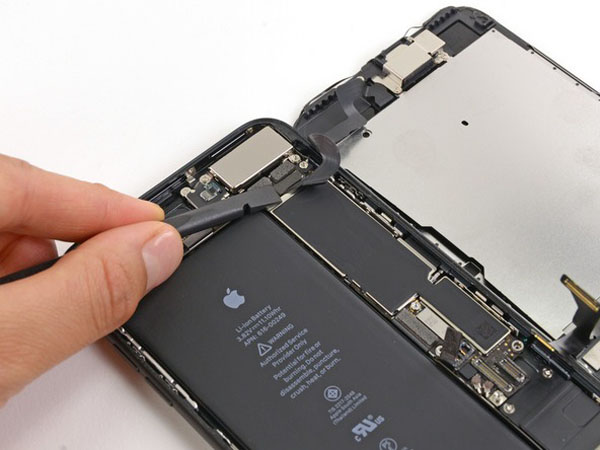

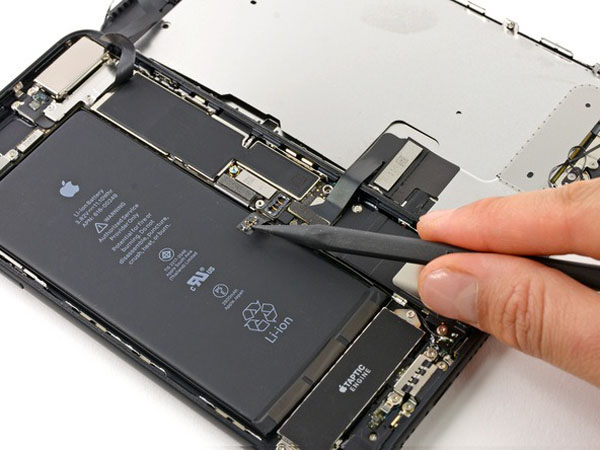

  • Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

Bước 14:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

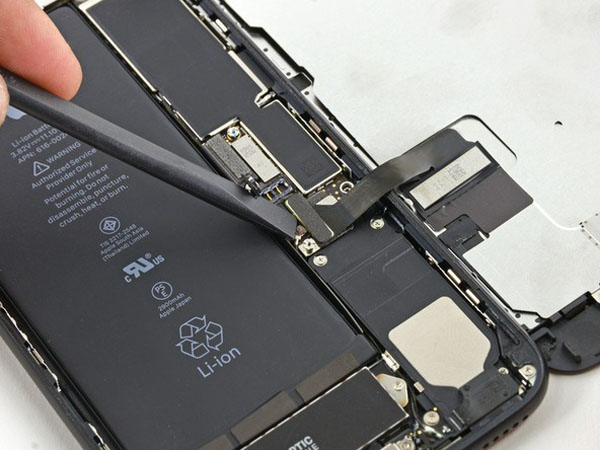

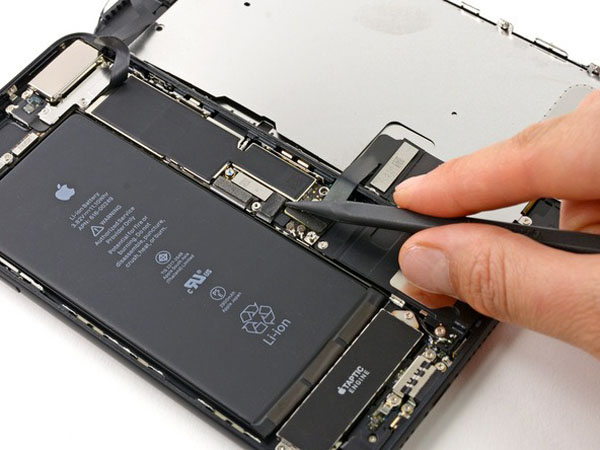

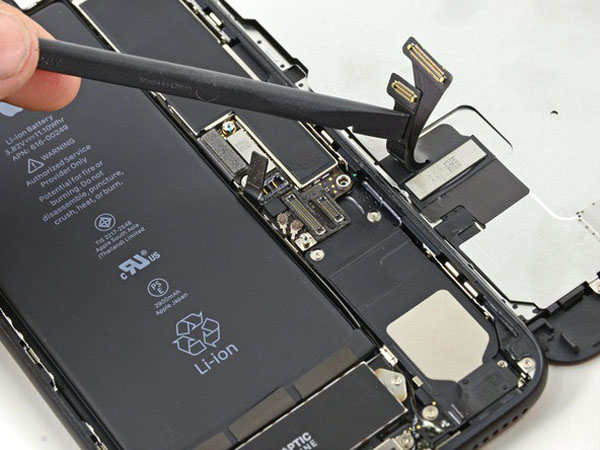

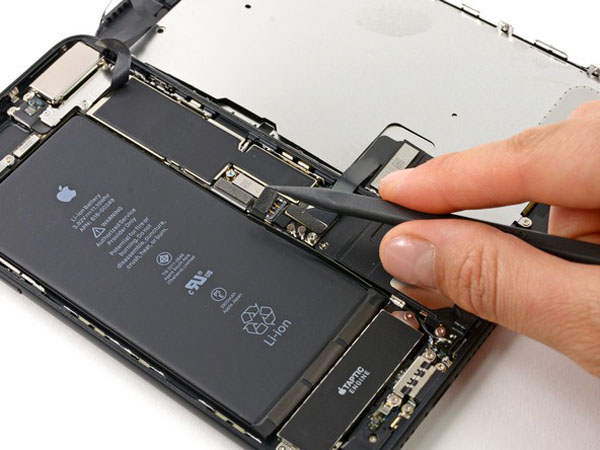

  • Sử dụng đầu phẳng của một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để gắn lại các đầu nối báo chí, bấm xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

Bước 15:

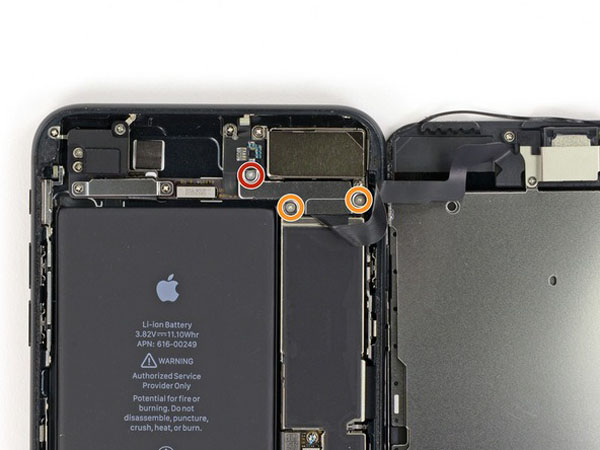

Tháo ba vít Y000 ba điểm đảm bảo giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

  • Một vít 1,3 mm.
  • Hai ốc vít 1.0 mm.

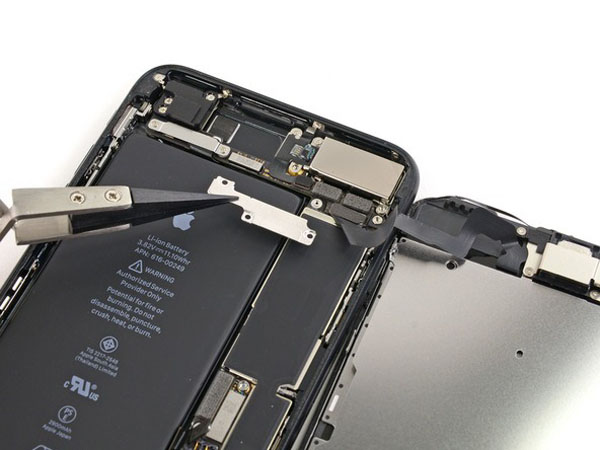

Tháo khung.

Bước 16:

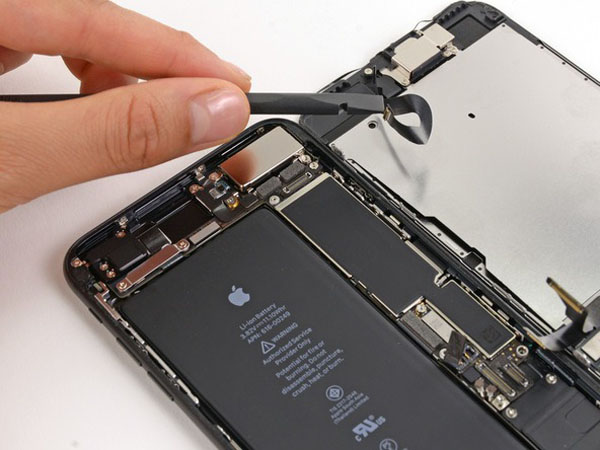

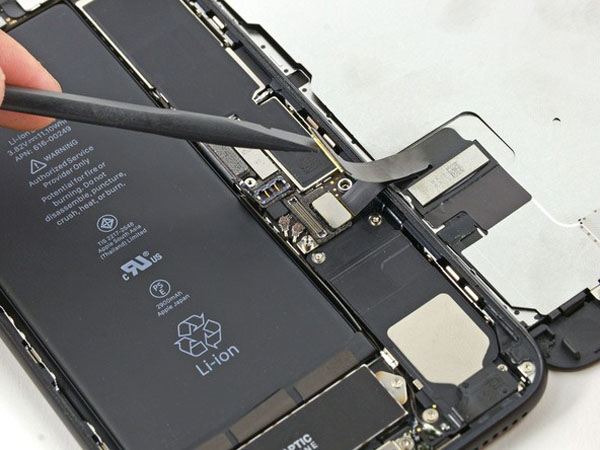

  • Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

Bước 17:

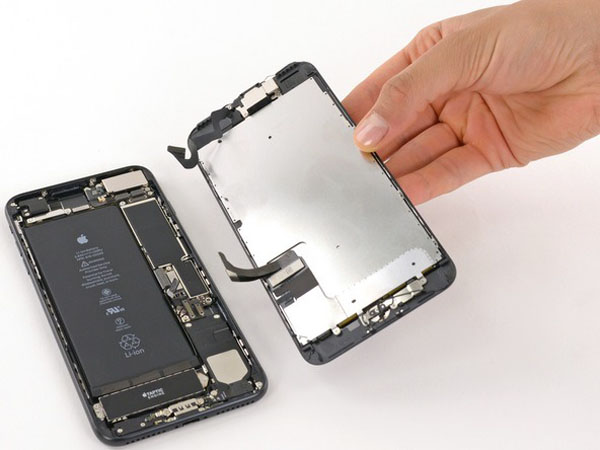

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 18:

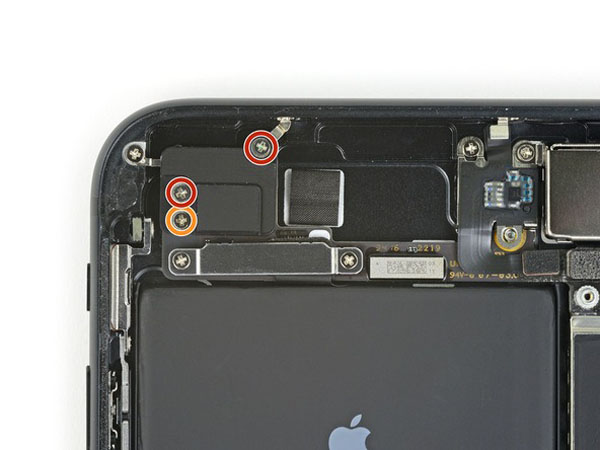

Tháo ba vít Phillips đảm bảo thành phần anten:

  • Hai ốc vít 1,3 mm.
  • Một vít 1,2 mm.

Bước 19:

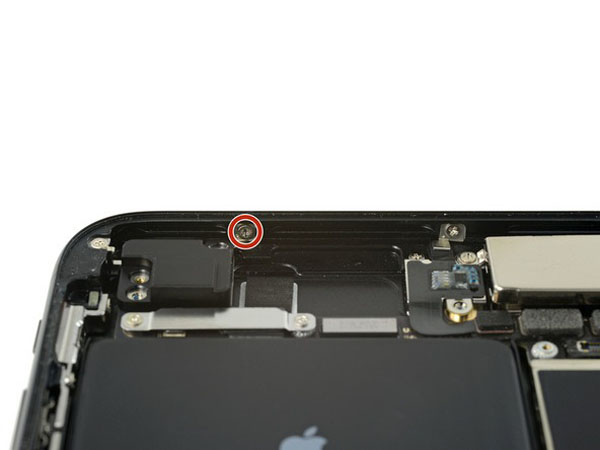

  • Tháo vít Phillips 1,3 mm để đảm bảo thành phần anten với cạnh trên của vỏ phía sau.

Bước 20:

Các ông chủ vít ở phía trên của thành phần ăng ten được giấu vào một hốc nhỏ ở cạnh trên của iPhone.

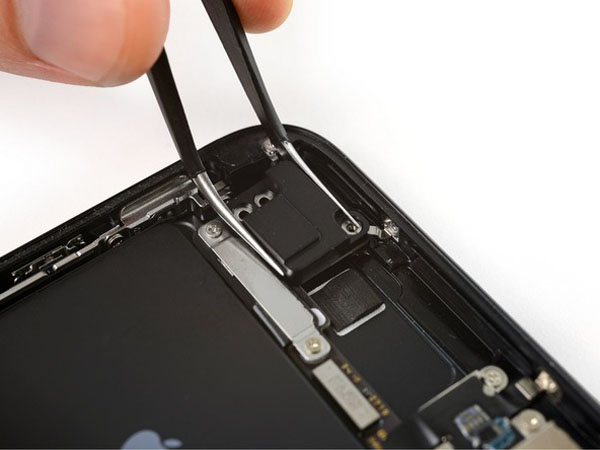

  • Nghiêng thành phần ăng ten lên phía trên cùng của điện thoại.
  • Trượt trục vít xuống và ra khỏi hốc.

Bước 21:

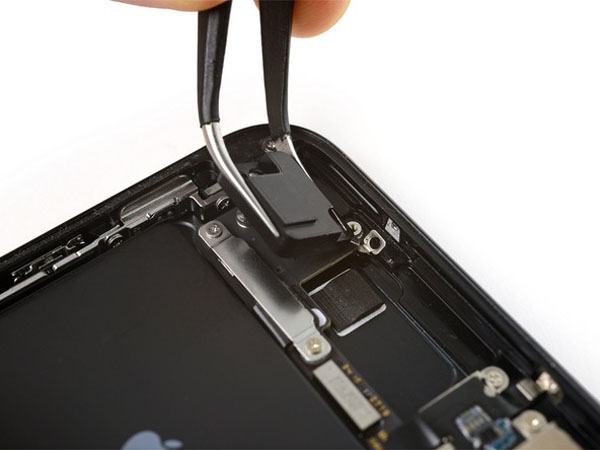

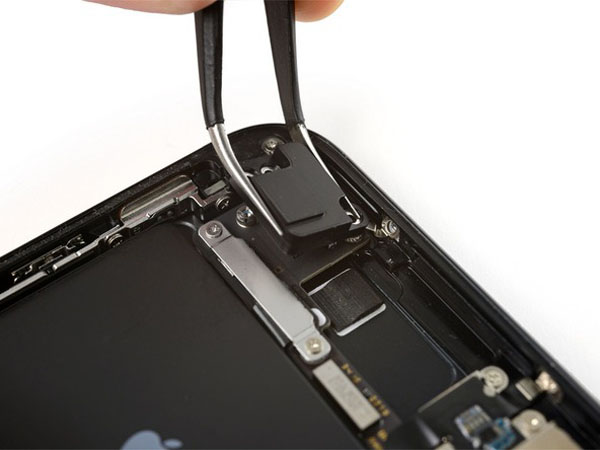

  • Loại bỏ thành phần ăng ten trên cùng bên trái.

Bước 22:

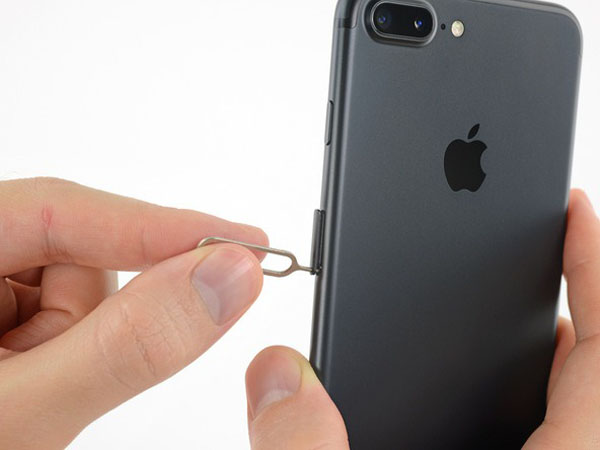

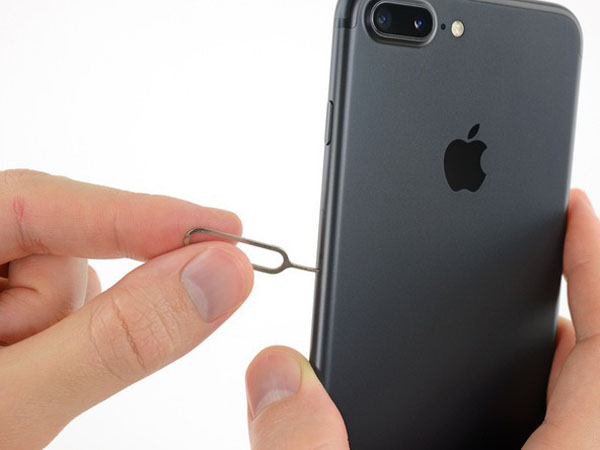

  • Lắp công cụ đẩy thẻ SIM hoặc kẹp giấy vào lỗ nhỏ trong khay thẻ SIM.
  • Nhấn mạnh để đẩy khay ra.

Bước 23:

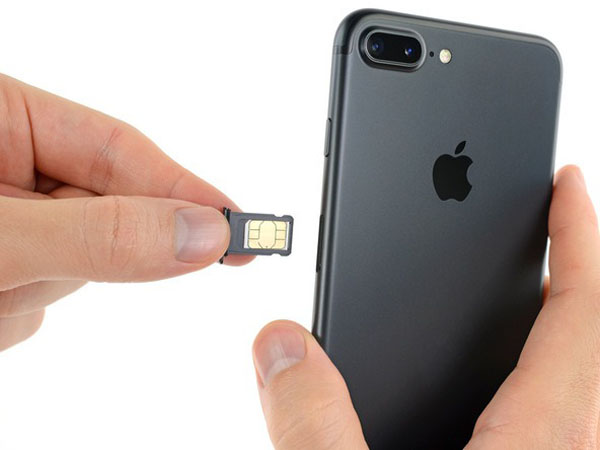

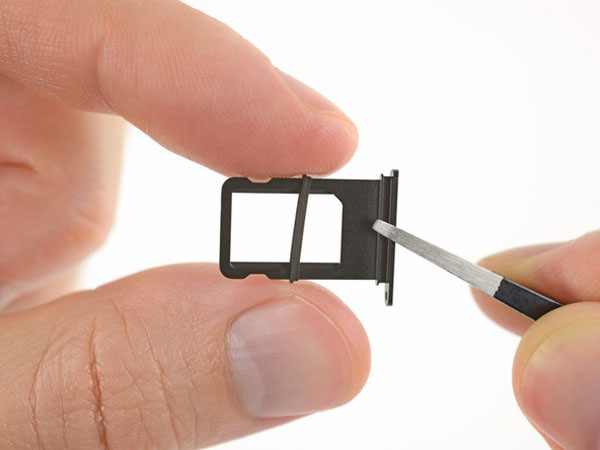

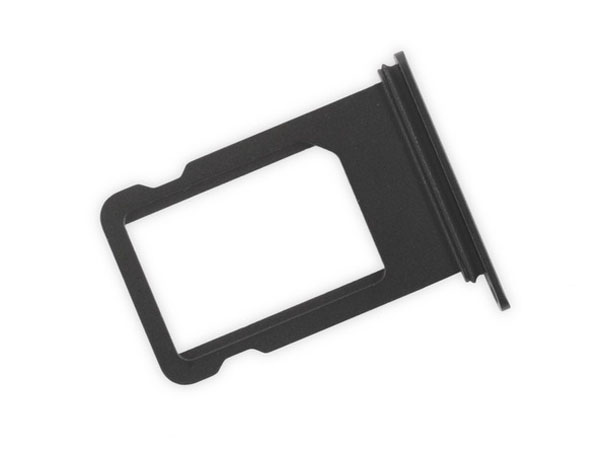

  • Tháo khay thẻ SIM ra khỏi iPhone.

Thẻ SIM sẽ rơi ra khỏi khay một cách dễ dàng.

Khi lắp lại thẻ SIM, hãy đảm bảo rằng nó đang ở đúng hướng tương đối so với khay.

Một miếng đệm cao su mỏng xung quanh khay SIM cung cấp bảo vệ chống bụi và nước. Nếu miếng đệm này bị hư hỏng hoặc mất tích, hãy thay thế miếng đệm để bảo vệ các bộ phận bên trong của iPhone.

Bước 24:

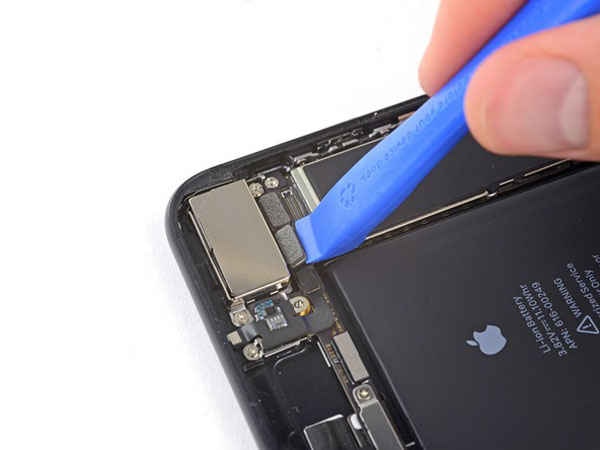

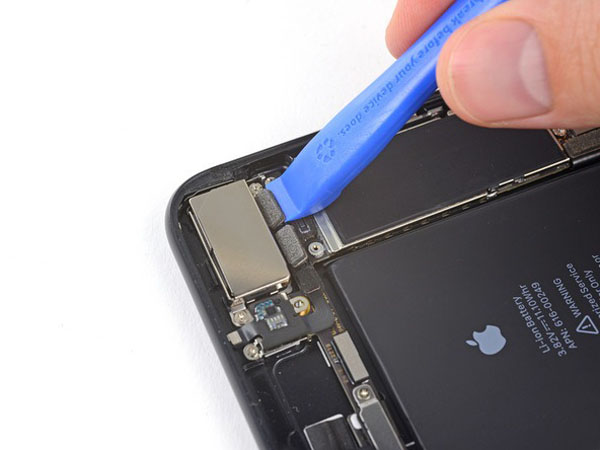

  • Sử dụng công cụ mở iFixit hoặc móng tay để ngắt kết nối đầu nối cáp camera kép bằng cách kéo chúng thẳng từ ổ cắm của chúng.

Bước 25:

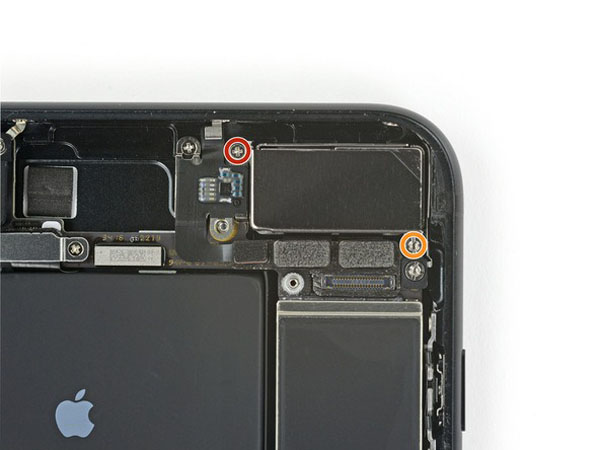

Tháo hai ốc vít giữ chặt khung máy ảnh phía sau:

  • Một vít Phillips 1.6 mm.
  • Một vít vặn vít 2.2 mm.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 26:

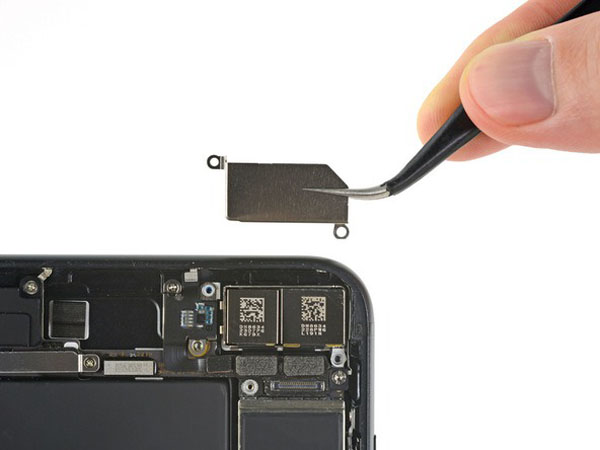

  • Tháo tấm đậy che camera phía sau.

Bước 27:

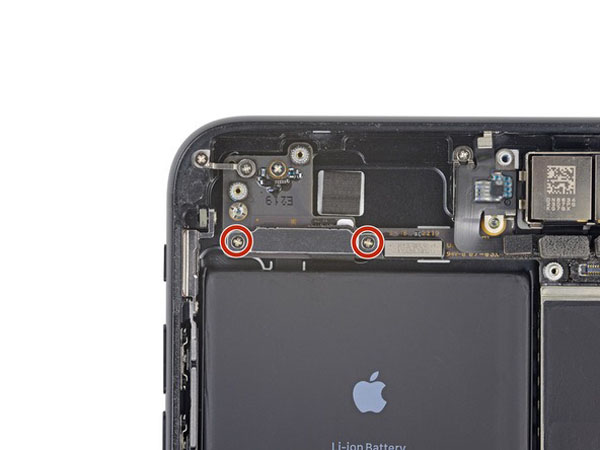

  • Tháo hai vít Phillips 1,3 mm đảm bảo khung cáp phía trên.

Bước 28:

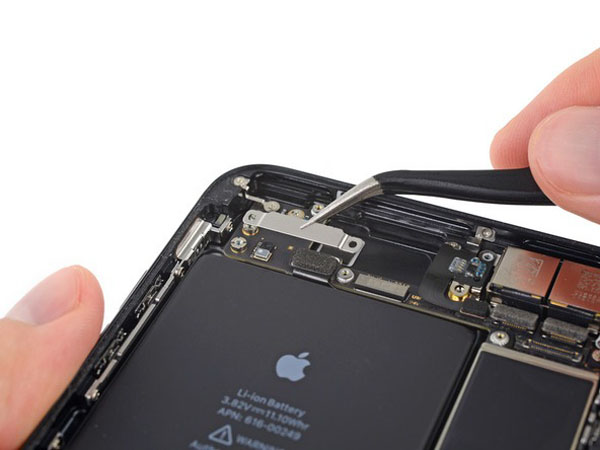

  • Tháo khung cáp phía trên.

Bước 29:

  • Tháo hai vít Phillips 1,3 mm đảm bảo kẹp nối đất ở cạnh trên cùng bên trái của bảng logic.

Bước 30:

  • Tháo clip nối đất.

Bước 31:

  • Tháo vít Phillips 1,3 mm đảm bảo cáp flex ăng-ten vào cạnh trên của vỏ phía sau của iPhone.

Bước 32:

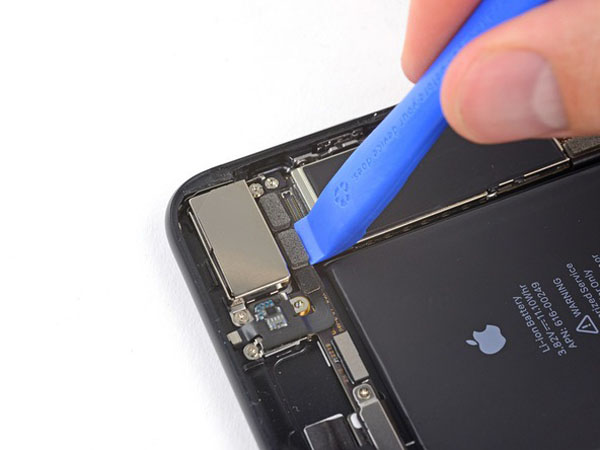

  • Sử dụng một móng tay hoặc đầu nhọn của một công cụ mở iFixit để nâng lên và ngắt kết nối đầu nối cáp ăng ten flex từ bảng logic.

Bước 33:

  • Trượt cạnh phẳng của một spudger bên dưới cáp flex ăng ten để tách keo dính giữ nó tại chỗ.

Bước 34:

Các ông chủ vít ở phía trên của cáp flex ăng ten được giấu vào một hốc nhỏ ở cạnh trên của iPhone.

  • Nghiêng cáp ăng-ten flex lên phía trên cùng của iPhone.
  • Trượt trục vít xuống và ra khỏi hốc.

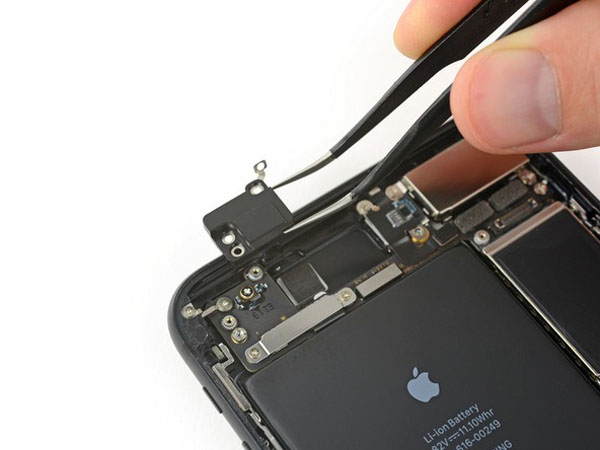

  • Tháo cáp flex của ăng-ten.

Bước 35:

  • Sử dụng một công cụ nhíp mỏng hoặc nhíp để cẩn thận nâng lên và ngắt kết nối hai đầu nối cáp đồng trục từ bảng logic.

Trong quá trình reassembly, chúng có thể phức tạp để kết nối lại. Mỗi lần, giữ mỗi đầu nối tại chỗ trên ổ cắm của nó và nhấn xuống bằng phẳng của spudger của bạn. Đầu nối phải được lắp vào vị trí.

Bước 36:

Ngắt kết nối hai cáp ribbon còn lại ra khỏi bảng logic:

  • Ngắt kết nối đầu nối cáp phía trên bằng cách lấy từ đầu.
  • Ngắt kết nối đầu nối cổng Lightning bằng cách kéo theo cạnh ngoài.

Bước 37:

Tháo bảy ốc vít đảm bảo bảng logic:

  • Một vít Phillips 1,3 mm.
  • Hai vít standoff 2.1 mm.
  • Hai vít standoff 2.0 mm.
  • Hai vít 2.2 inch standoff.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 38:

  • Sử dụng điểm của một spudger để đẩy thẻ SIM đẩy pít tông ra khỏi con đường của bảng logic.

Bước 39:

  • Sử dụng các điểm của một spudger cẩn thận de-tuyến đường hai cáp đồng trục từ clip kim loại nhỏ giữ chúng vào bảng logic.

Bước 40:

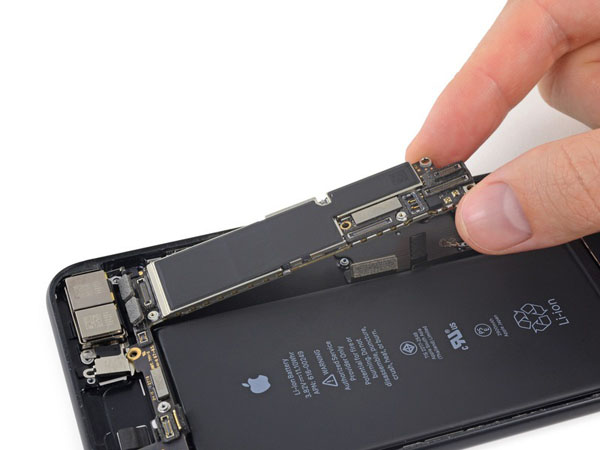

  • Nhấc bảng logic từ các cạnh dưới và trượt nó về phía dưới cùng của iPhone để loại bỏ nó.

!!! Hãy cẩn thận không để snag bảng logic trên bất kỳ loại cáp.

Trong quá trình reassembly, lưu ý vị trí của clip nối đất màu đen ở cạnh trên bên phải của bảng logic, gần camera phía sau. Bảng logic phải trượt bên dưới clip.
