iPhone 7 Plus – Thay thế cụm kết nối Lingtning

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

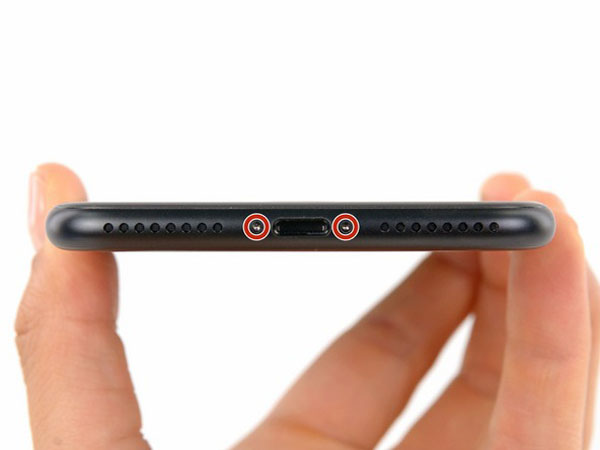

• Tháo hai vít pentalobe 3.4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

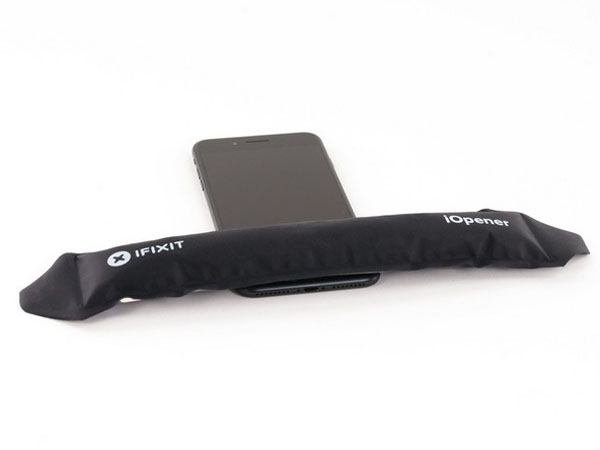

• Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

• Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

• Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
• Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

• Trong khi kéo lên trên cốc hút, xoay spudger để mở rộng mở giữa màn hình và trường hợp phía sau.

• Chèn đầu phẳng của spudger giữa bảng phía trước và vỏ phía sau ở cạnh dưới bên trái của iPhone.
• Trượt thanh cuộn lên cạnh trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều chỉnh âm lượng và nút chuyển im lặng, phá vỡ lớp keo giữ màn hình tại chỗ.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

• Loại bỏ các spudger từ phía bên trái của điện thoại và chèn đầu phẳng vào góc dưới cùng bên phải.
• Trượt thanh trượt lên cạnh phải của điện thoại lên góc trên cùng, phá vỡ lớp keo giữ màn hình tại chỗ.

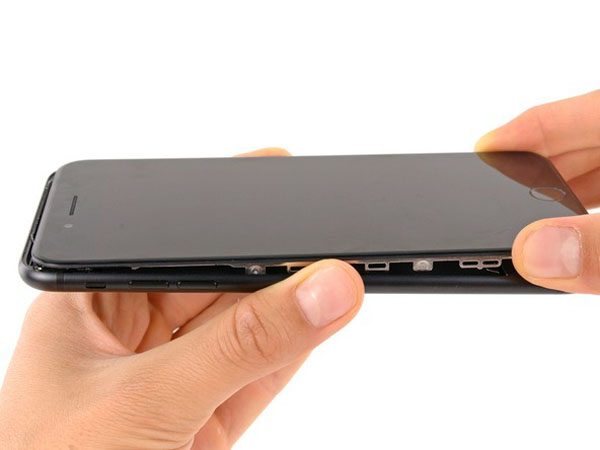

• Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có các cáp ribbon tinh tế dọc theo cạnh phải của thiết bị kết nối màn hình với bảng logic.

• Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

• Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

• Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.

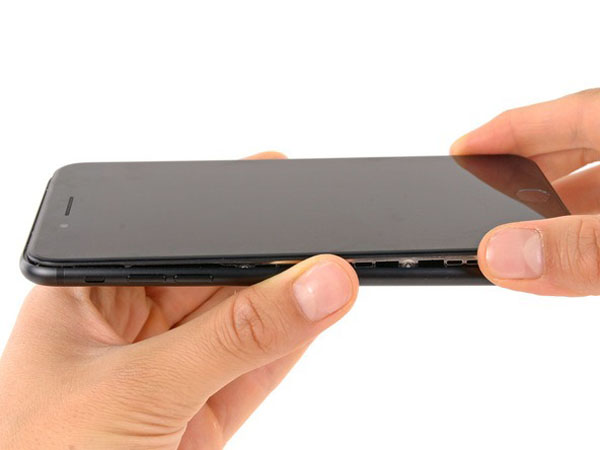

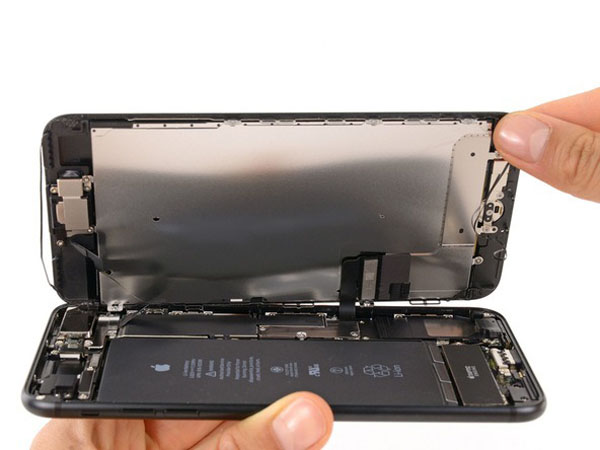

• Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

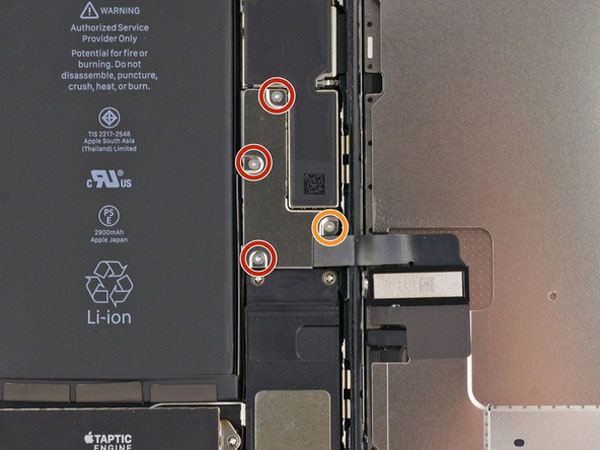

Tháo 4 vít Y000 ba điểm sau bảo đảm giá đỡ cáp hiển thị thấp hơn cho bảng logic:

• Ba vít 1,2 mm.
• Một vít 2,6 mm.

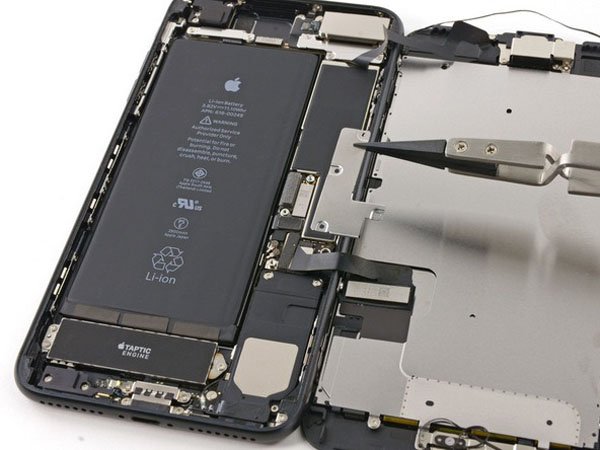

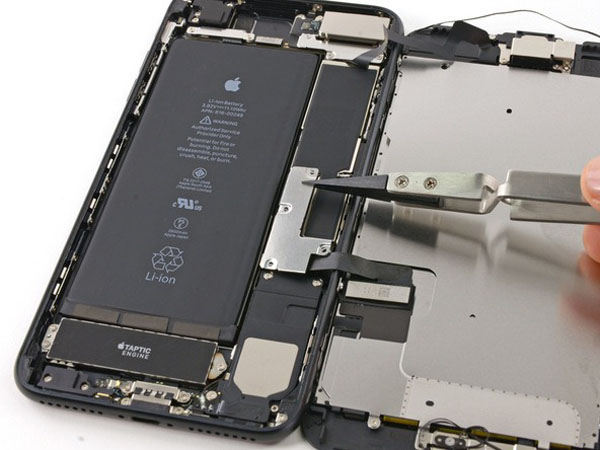

• Tháo khung cáp màn hình phía dưới.

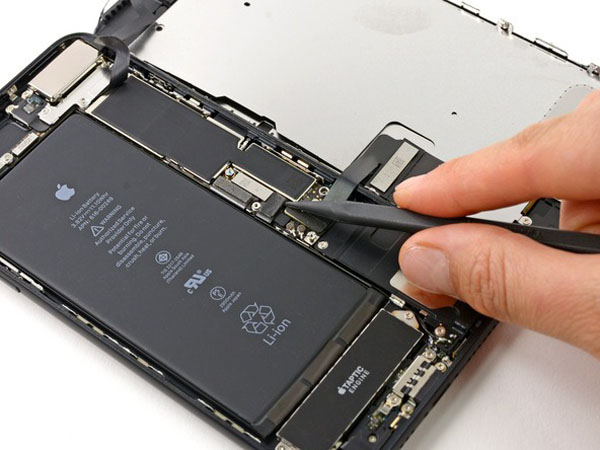

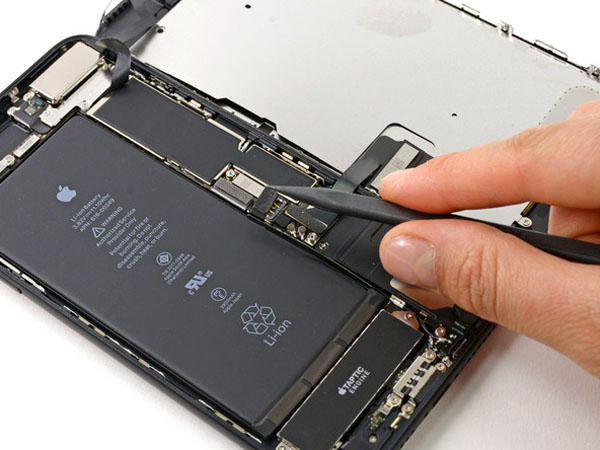

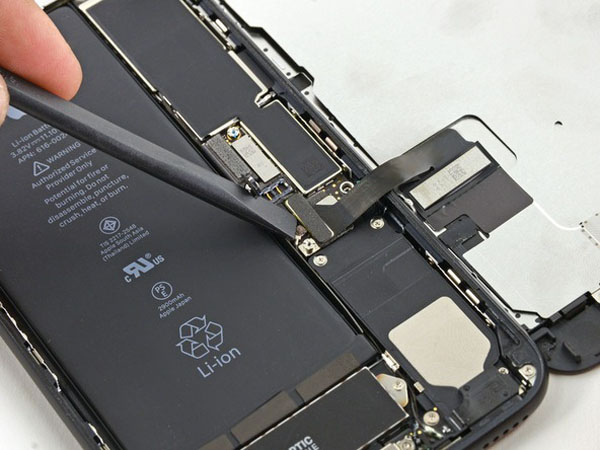

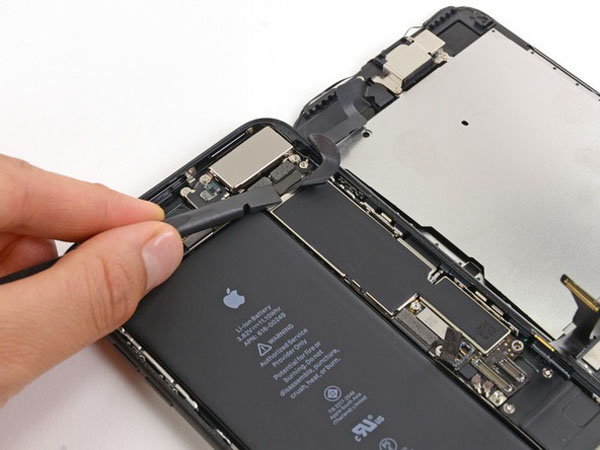

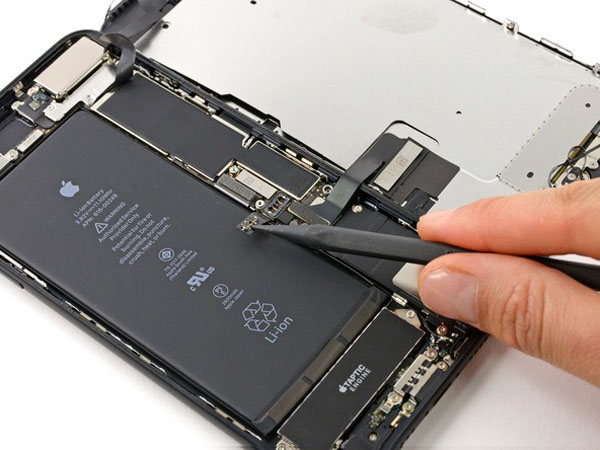

• Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

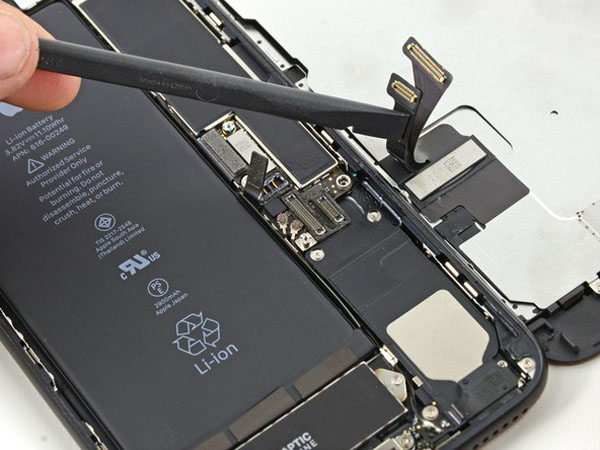

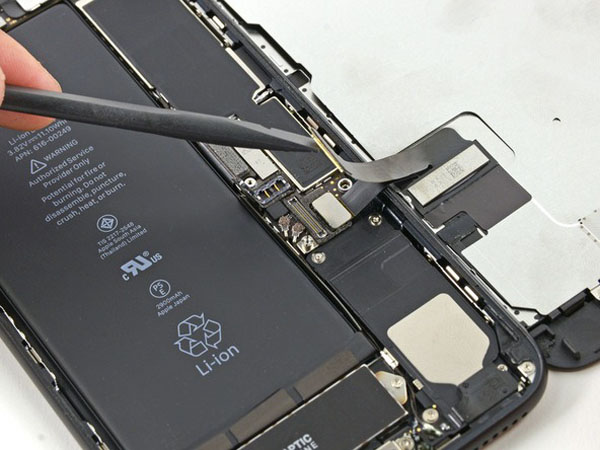

• Sử dụng đầu phẳng của một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để gắn lại các đầu nối báo chí, bấm xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

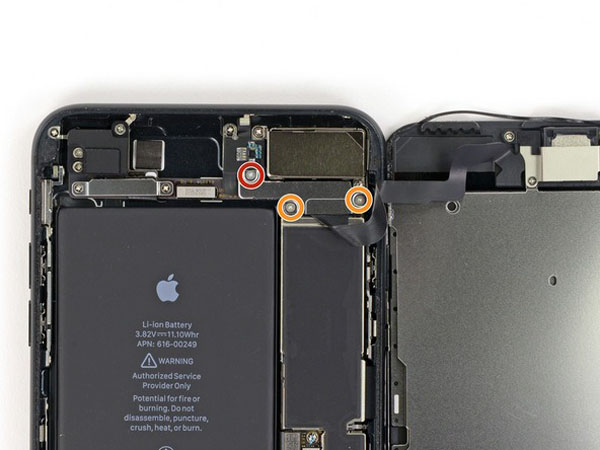

Tháo ba vít Y000 ba điểm đảm bảo giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

• Một vít 1,3 mm.
• Hai ốc vít 1.0 mm.

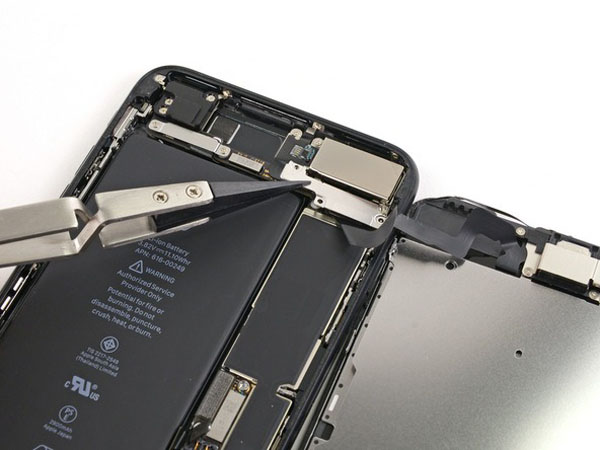

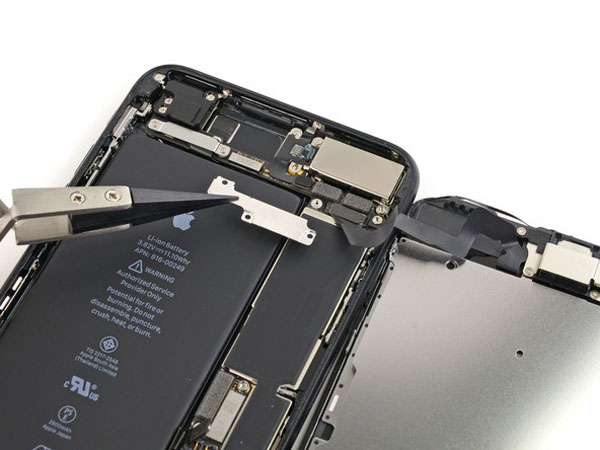

Tháo khung.

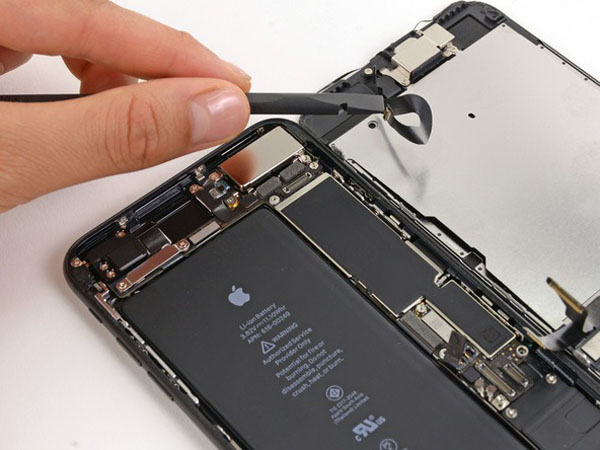

• Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

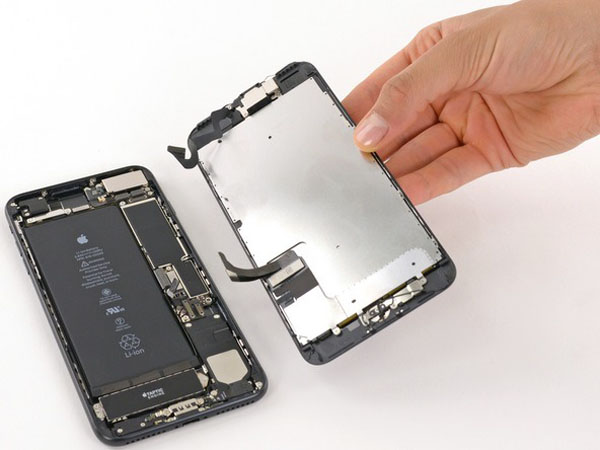

• Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

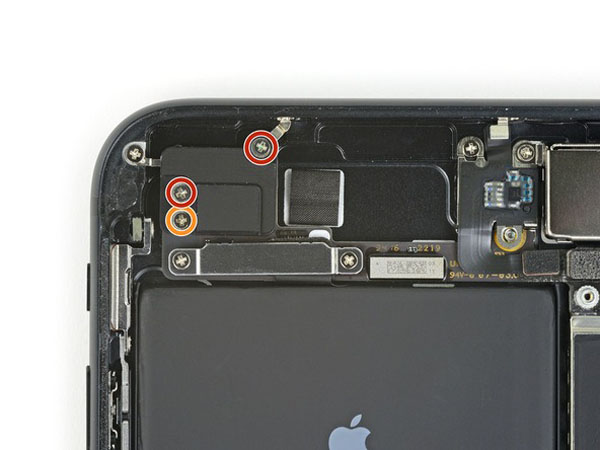

Tháo ba vít Phillips đảm bảo thành phần anten:

• Hai ốc vít 1,3 mm.
• Một vít 1,2 mm.

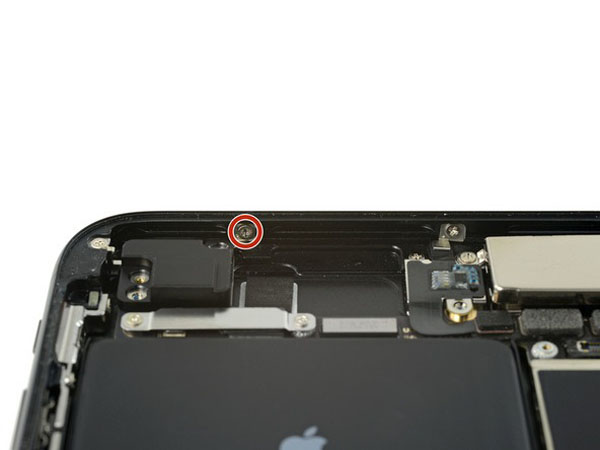

• Tháo vít Phillips 1,3 mm để đảm bảo thành phần anten với cạnh trên của vỏ phía sau.

Các ông chủ vít ở phía trên của thành phần ăng ten được giấu vào một hốc nhỏ ở cạnh trên của iPhone.

• Nghiêng thành phần ăng ten lên phía trên cùng của điện thoại.
• Trượt trục vít xuống và ra khỏi hốc.

• Loại bỏ thành phần ăng ten trên cùng bên trái.

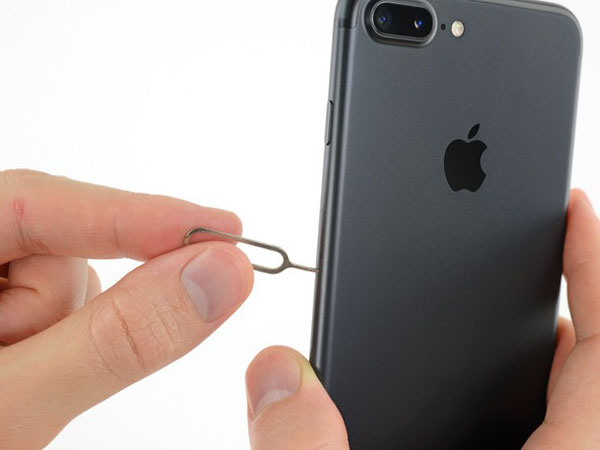

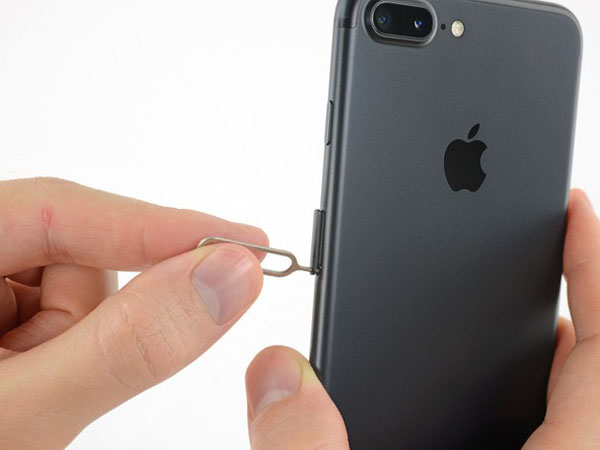

• Lắp công cụ đẩy thẻ SIM hoặc kẹp giấy vào lỗ nhỏ trong khay thẻ SIM.
• Nhấn mạnh để đẩy khay ra.

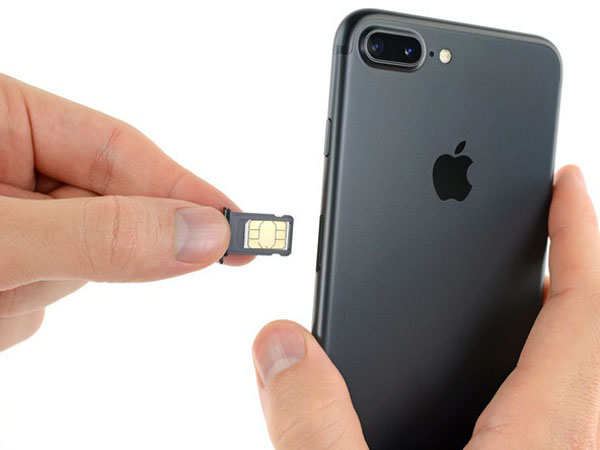

• Tháo khay thẻ SIM ra khỏi iPhone.

Thẻ SIM sẽ rơi ra khỏi khay một cách dễ dàng.

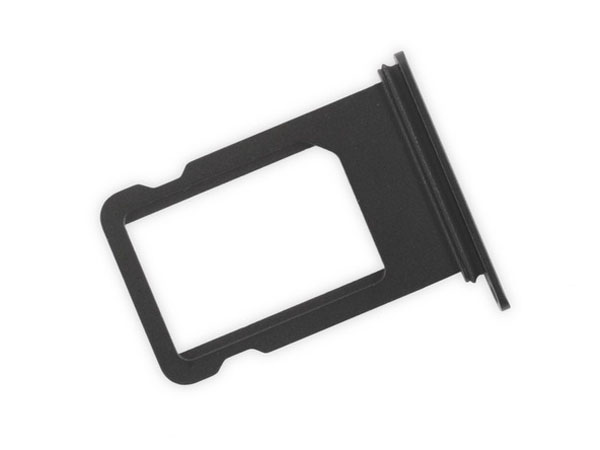

Khi lắp lại thẻ SIM, hãy đảm bảo rằng nó đang ở đúng hướng tương đối so với khay.

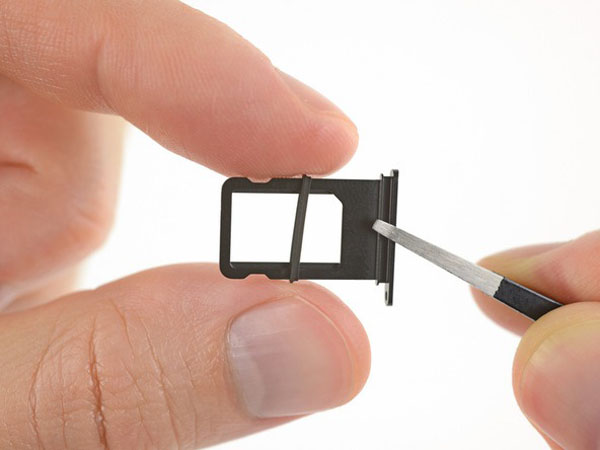

Một miếng đệm cao su mỏng xung quanh khay SIM cung cấp bảo vệ chống bụi và nước. Nếu miếng đệm này bị hư hỏng hoặc mất tích, hãy thay thế miếng đệm để bảo vệ các bộ phận bên trong của iPhone.

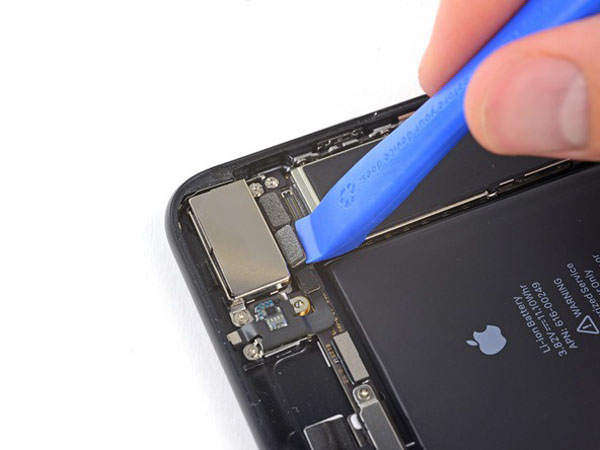

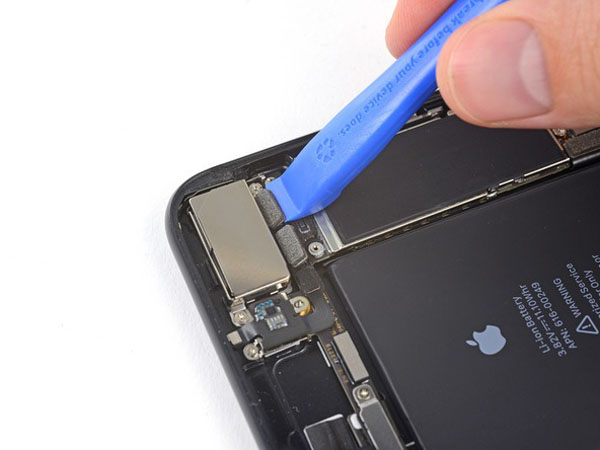

• Sử dụng công cụ mở iFixit hoặc móng tay để ngắt kết nối đầu nối cáp camera kép bằng cách kéo chúng thẳng từ ổ cắm của chúng.

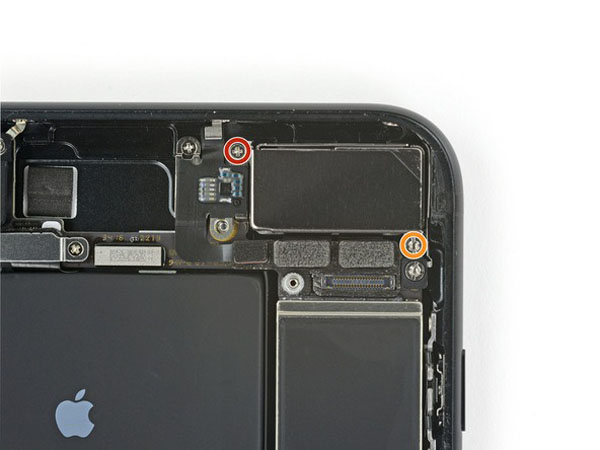

Tháo hai ốc vít giữ chặt khung máy ảnh phía sau:

• Một vít Phillips 1.6 mm.
• Một vít vặn vít 2.2 mm.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

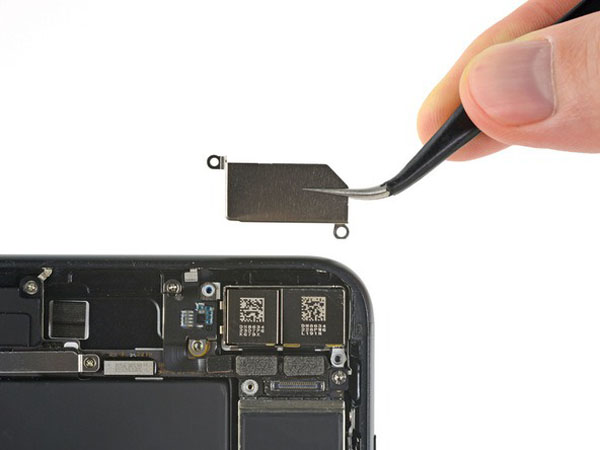

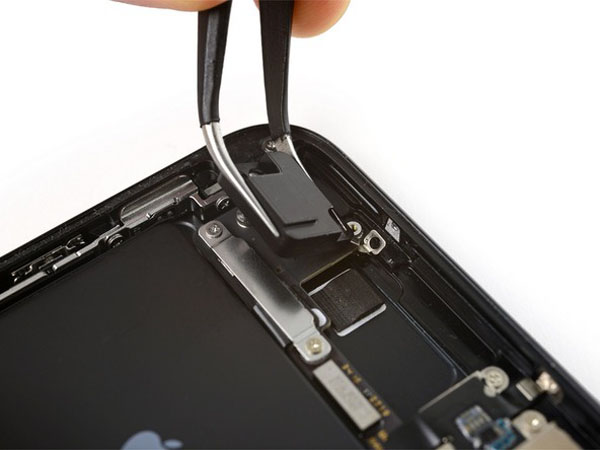

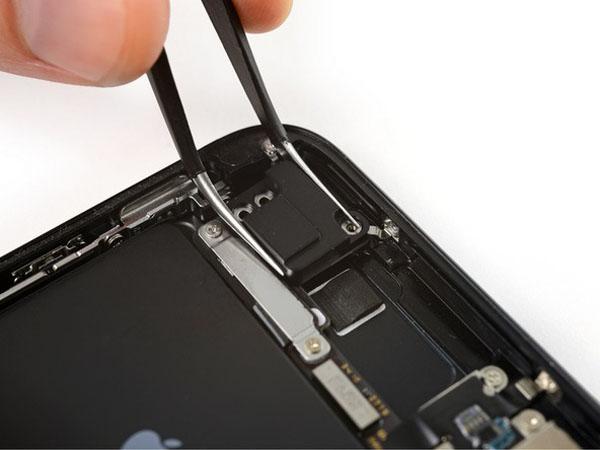

• Tháo tấm đậy che camera phía sau.

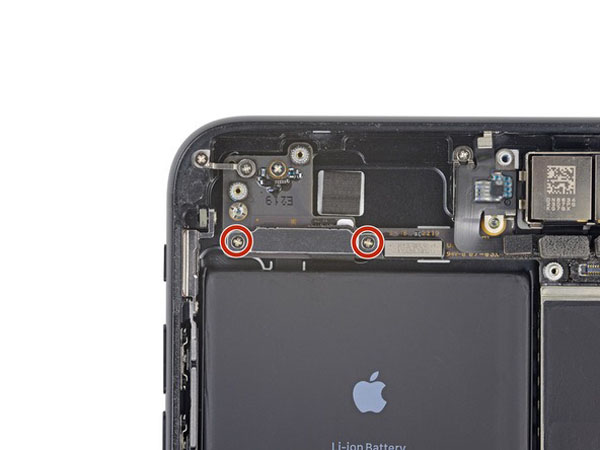

• Tháo hai vít Phillips 1,3 mm đảm bảo khung cáp phía trên.

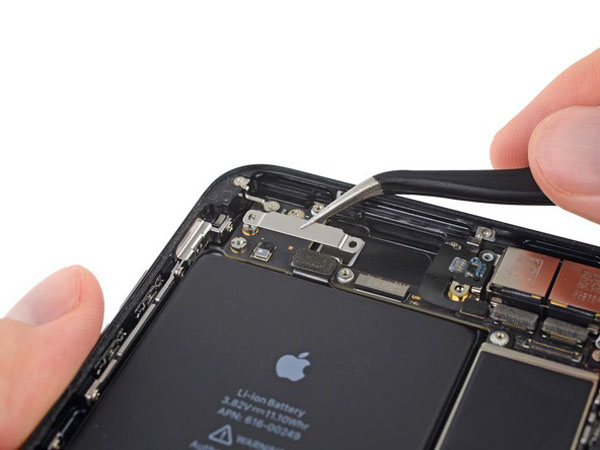

• Tháo khung cáp phía trên.

• Tháo hai vít Phillips 1,3 mm đảm bảo kẹp nối đất ở cạnh trên cùng bên trái của bảng logic.

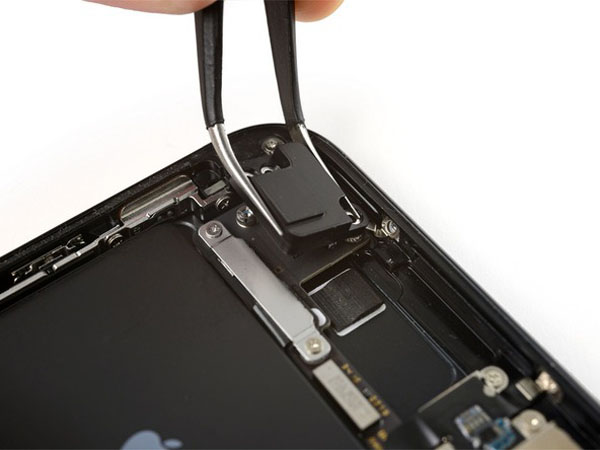

• Tháo clip nối đất.

• Tháo vít Phillips 1,3 mm đảm bảo cáp flex ăng-ten vào cạnh trên của vỏ phía sau của iPhone.

• Sử dụng một móng tay hoặc đầu nhọn của một công cụ mở iFixit để nâng lên và ngắt kết nối đầu nối cáp ăng ten flex từ bảng logic.

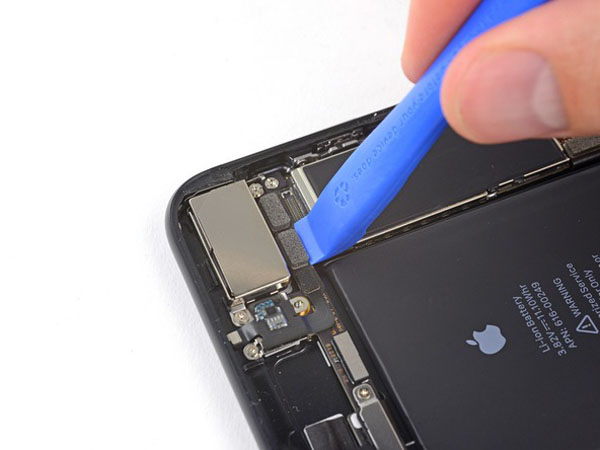

• Trượt cạnh phẳng của một spudger bên dưới cáp flex ăng ten để tách keo dính giữ nó tại chỗ.

Các ông chủ vít ở phía trên của cáp flex ăng ten được giấu vào một hốc nhỏ ở cạnh trên của iPhone.

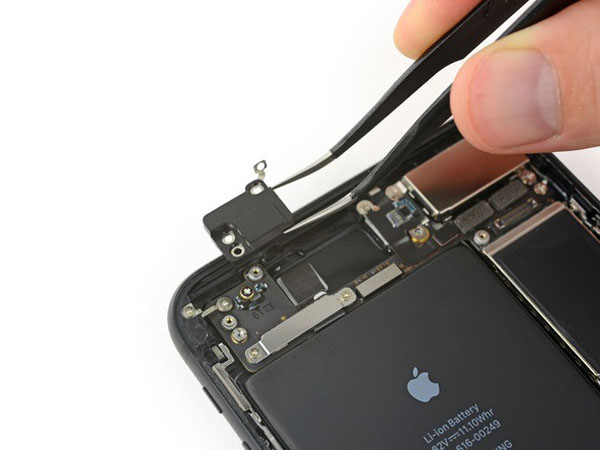

• Nghiêng cáp ăng-ten flex lên phía trên cùng của iPhone.
• Trượt trục vít xuống và ra khỏi hốc.
• Tháo cáp flex của ăng-ten.

• Sử dụng một công cụ nhíp mỏng hoặc nhíp để cẩn thận nâng lên và ngắt kết nối hai đầu nối cáp đồng trục từ bảng logic.

Trong quá trình reassembly, chúng có thể phức tạp để kết nối lại. Mỗi lần, giữ mỗi đầu nối tại chỗ trên ổ cắm của nó và nhấn xuống bằng phẳng của spudger của bạn. Đầu nối phải được lắp vào vị trí.

Ngắt kết nối hai cáp ribbon còn lại ra khỏi bảng logic:

• Ngắt kết nối đầu nối cáp phía trên bằng cách lấy từ đầu.
• Ngắt kết nối đầu nối cổng Lightning bằng cách kéo theo cạnh ngoài.

Tháo bảy ốc vít đảm bảo bảng logic:

• Một vít Phillips 1,3 mm.
• Hai vít standoff 2.1 mm.
• Hai vít standoff 2.0 mm.
• Hai vít 2.2 inch standoff.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

• Sử dụng điểm của một spudger để đẩy thẻ SIM đẩy pít tông ra khỏi con đường của bảng logic.

• Sử dụng các điểm của một spudger cẩn thận de-tuyến đường hai cáp đồng trục từ clip kim loại nhỏ giữ chúng vào bảng logic.

• Nhấc bảng logic từ các cạnh dưới và trượt nó về phía dưới cùng của iPhone để loại bỏ nó.

!!! Hãy cẩn thận không để snag bảng logic trên bất kỳ loại cáp.

Trong quá trình reassembly, lưu ý vị trí của clip nối đất màu đen ở cạnh trên bên phải của bảng logic, gần camera phía sau. Bảng logic phải trượt bên dưới clip.

Tháo hai vít Phillips sau bảo đảm lỗ thông khí áp vào vỏ phía sau:

• Một vít 2,9 mm.
• Một vít 2.1 mm.

• Nhẹ nhàng đẩy lỗ thông khí theo hướng của Động cơ Taptic để tách keo dính đảm bảo nó vào cạnh dưới của iPhone.

• Tháo lỗ thông hơi ra.

• Nhấc đầu nối cáp ribbon của công cụ Taptic Engine để ngắt kết nối.

• Tháo ba vít Phillips 1.5 mm đảm bảo Công cụ Taptic vào vỏ phía sau.

• Loại bỏ Công cụ Taptic.

• Cẩn thận tháo hai cáp đồng trục ra khỏi khung kim loại để giữ chúng ở bên loa.

Tháo năm vít Phillips đảm bảo loa:

• Ba vít 1,3 mm.
• Một vít 2,3 mm.
• Một vít 3,3 mm.

• Tháo loa.

• Tháo vít Phillips 2,9 mm ở phía trên bên trái của cổng Lightning.

• Tháo tiếp điểm lò xo bên dưới vít bạn vừa tháo ra.

Tháo ba vít Phillips sau bảo vệ đầu nối Lightning:

• Hai ốc vít 1,7 mm.
• Một vít 2,8 mm.

• Tháo hai vít Phillips 1,2 mm đảm bảo cổng Lightning đến cạnh dưới cùng của iPhone.

• Sử dụng cạnh sắc của Công cụ mở iFixit để nâng hai micrô ra khỏi chất kết dính đảm bảo chúng ở đúng vị trí.

!!! Đừng cố gắng loại bỏ hoàn toàn micrô; chỉ cần tách chất kết dính như được hiển thị.

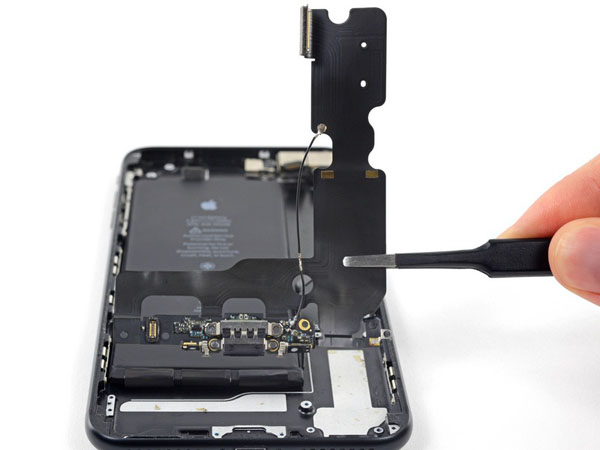

• Trượt một nút mở hoặc công cụ nâng mỏng bên dưới phần trên cùng của cáp flex lắp ráp đầu nối sét và bắt đầu tách nó ra khỏi vỏ phía sau.

Nếu cần, hãy sử dụng máy sấy tóc hoặc áp dụng một iOpener để làm nóng vỏ sau và làm mềm chất kết dính để dễ tách biệt hơn.

• Tiếp tục tách phần trên của cáp flex, cẩn thận không làm hỏng bất kỳ thành phần nào khác trên đường đi.

• Cẩn thận trượt lựa chọn của bạn từ góc của pin đến góc của iPhone để tách phần cáp flex bám vào khung bên ngoài.

• Trượt lựa chọn của bạn qua chiều rộng của iPhone để tách tất cả các sợi còn lại của cáp flex khỏi vỏ phía sau.

!!! Hãy rất cẩn thận để không làm hỏng pin trong quá trình này. Pin bị thủng có thể làm rò rỉ hóa chất nguy hiểm và / hoặc bắt lửa.

• Tháo cụm kết nối Lightning.

Trước khi lắp đặt hoặc thay thế cụm đầu nối Lightning:

• Sử dụng một dụng cụ bằng nhựa để cọ rửa bất kỳ bit dư lượng chất kết dính nào từ vỏ phía sau.
• Bạn có thể làm sạch phần còn lại còn sót lại trên bề mặt bằng cồn isopropyl (nồng độ 90% hoặc cao hơn) và một miếng vải không xơ. Lau chỉ theo một hướng, không qua lại.

Đảm bảo lắp ráp đầu nối Lightning được đặt đúng vị trí sao cho hai chấm màu trắng trên vỏ phía sau của iPhone hiển thị thông qua hai đường cắt hình tròn trong cáp Lightning flex. Nếu không, cáp flex sẽ vẫn không đổi và bạn sẽ không thể kết nối lại với ổ cắm của nó trên bảng logic.

• Miếng đệm cao su ở phía dưới đầu nối Lightning bảo vệ iPhone khỏi sự xâm nhập của chất lỏng và bụi. Nếu bạn đang lắp ráp một bộ kết nối Lightning mới, bạn có thể cần phải cẩn thận loại bỏ và chuyển miếng đệm đến phần mới.
• Miếng dán dính nhỏ ở dưới cùng của mỗi micrô cũng bảo vệ iPhone của bạn khỏi sự xâm nhập của chất lỏng và bụi. Để có kết quả tốt nhất, hãy thay thế hai miếng dán kết dính trước khi lắp đặt cụm đầu nối Lightning của bạn.
