iPhone 7 Plus – Thay thế pin

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
• Tháo hai vít pentalobe 3.4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

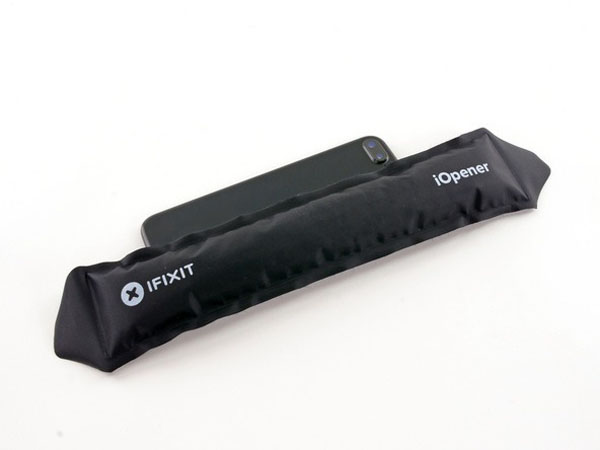

• Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

• Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

• Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
• Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

• Trong khi kéo lên trên cốc hút, xoay spudger để mở rộng mở giữa màn hình và trường hợp phía sau.

• Chèn đầu phẳng của spudger giữa bảng phía trước và vỏ phía sau ở cạnh dưới bên trái của iPhone.
• Trượt thanh cuộn lên cạnh trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều chỉnh âm lượng và nút chuyển im lặng, phá vỡ lớp keo giữ màn hình tại chỗ.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

• Loại bỏ các spudger từ phía bên trái của điện thoại và chèn đầu phẳng vào góc dưới cùng bên phải.
• Trượt thanh trượt lên cạnh phải của điện thoại lên góc trên cùng, phá vỡ lớp keo giữ màn hình tại chỗ.

• Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có các cáp ribbon tinh tế dọc theo cạnh phải của thiết bị kết nối màn hình với bảng logic.

• Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

• Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

• Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.
• Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Tháo 4 vít Y000 ba điểm sau bảo đảm giá đỡ cáp hiển thị thấp hơn cho bảng logic:

• Ba vít 1,2 mm.
• Một vít 2,6 mm.

• Tháo khung cáp màn hình phía dưới.

• Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

• Sử dụng đầu phẳng của một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để gắn lại các đầu nối báo chí, bấm xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

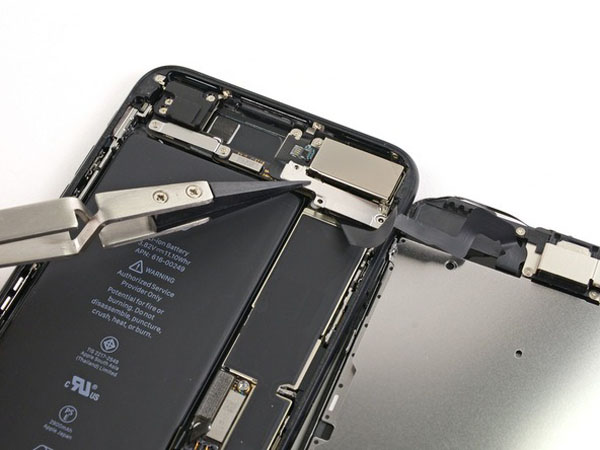

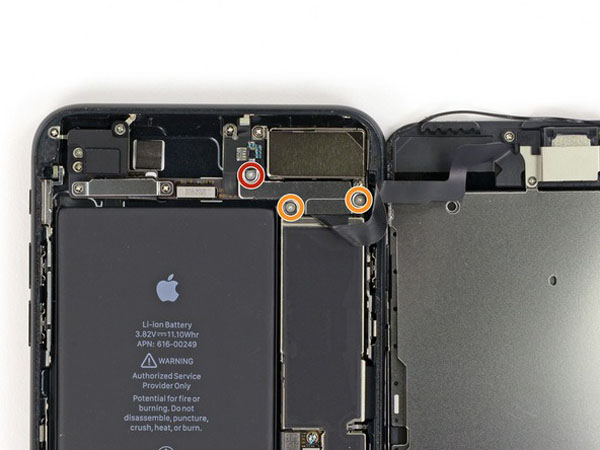

Tháo ba vít Y000 ba điểm đảm bảo giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

• Một vít 1,3 mm.
• Hai ốc vít 1.0 mm.

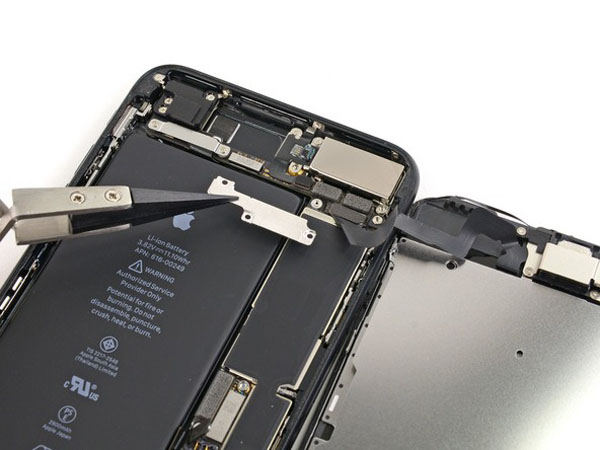

Tháo khung.

• Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

• Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

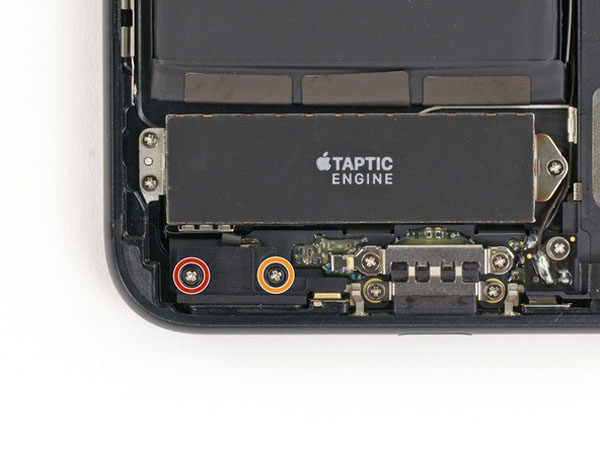

Tháo hai vít Phillips sau bảo đảm lỗ thông khí áp vào vỏ phía sau:

• Một vít 2,9 mm.
• Một vít 2.1 mm.

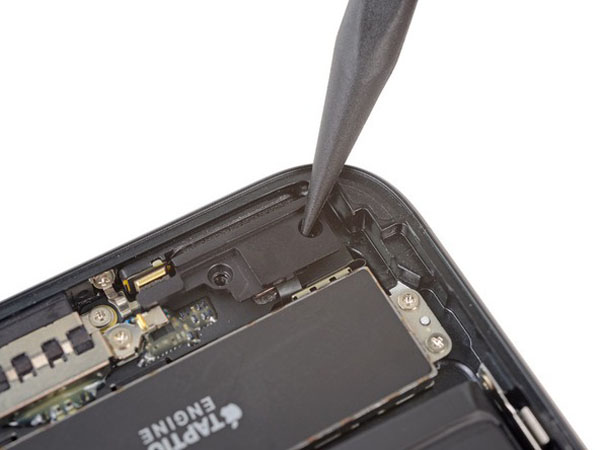

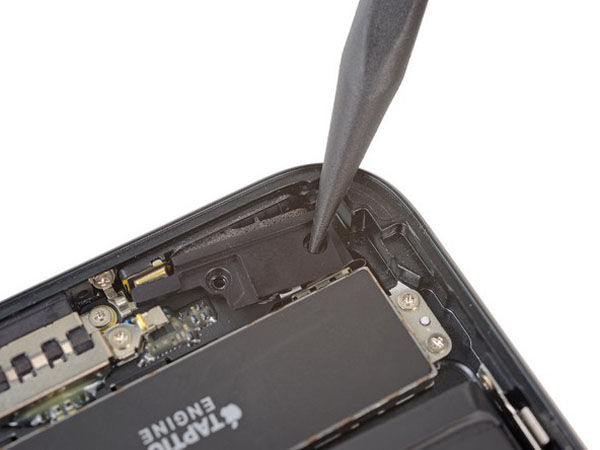

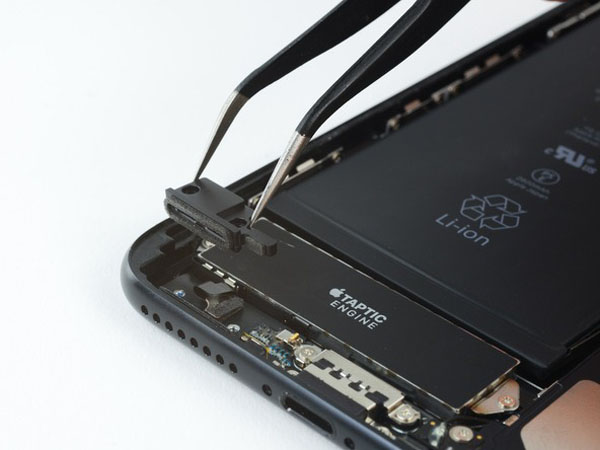

• Nhẹ nhàng đẩy lỗ thông khí theo hướng của Động cơ Taptic để tách keo dính đảm bảo nó vào cạnh dưới của iPhone.

• Tháo lỗ thông hơi ra.

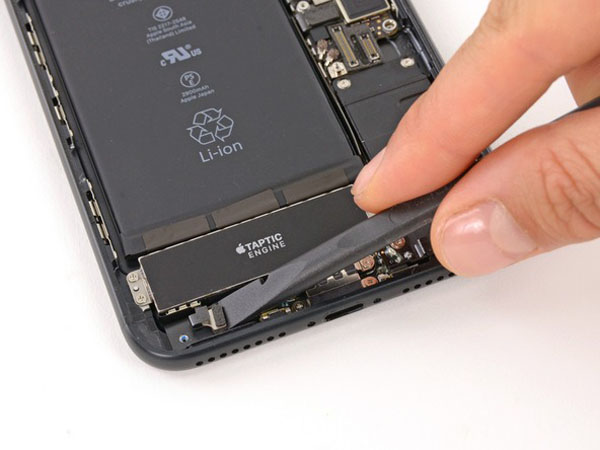

• Sử dụng đầu phẳng của một spudger để ngắt kết nối đầu nối Công cụ Taptic khỏi ổ cắm của nó trên bảng logic.

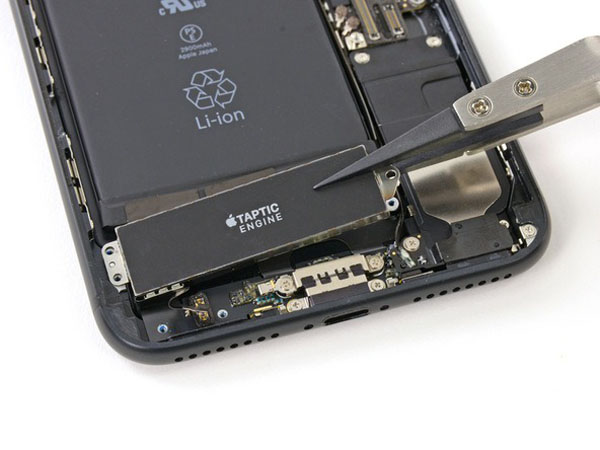

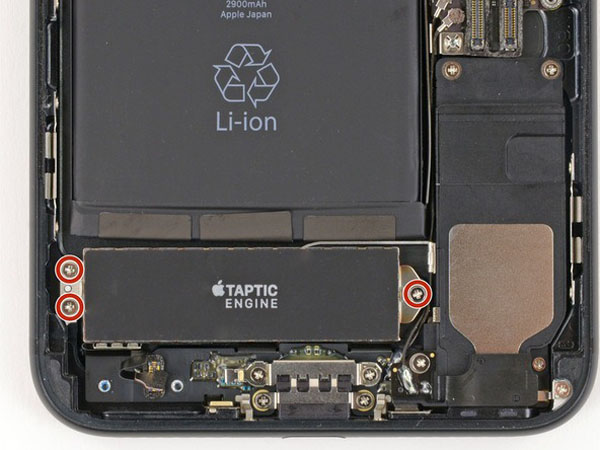

• Tháo ba vít Phillips 1.5 mm đảm bảo Công cụ Taptic vào vỏ phía sau.

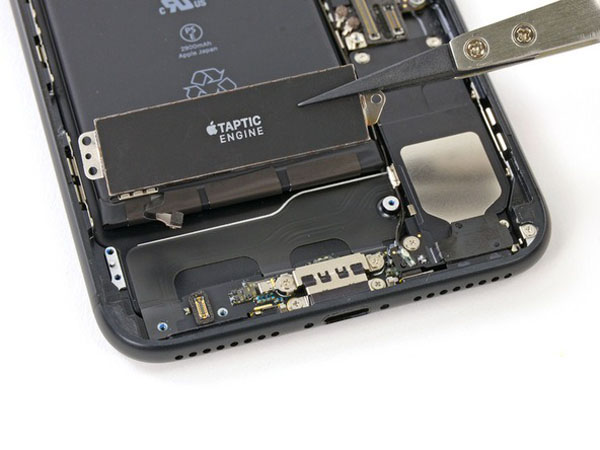

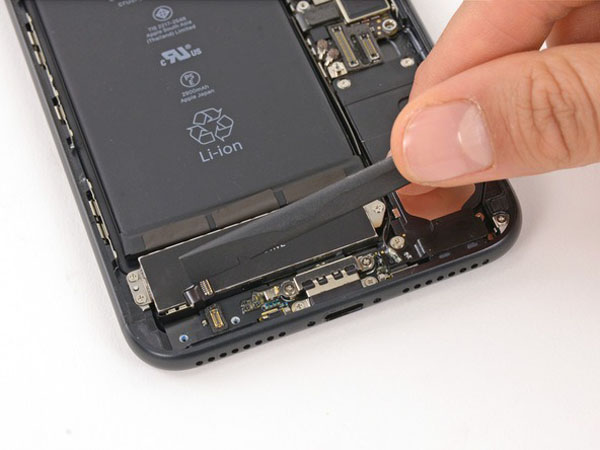

• Loại bỏ Công cụ Taptic.

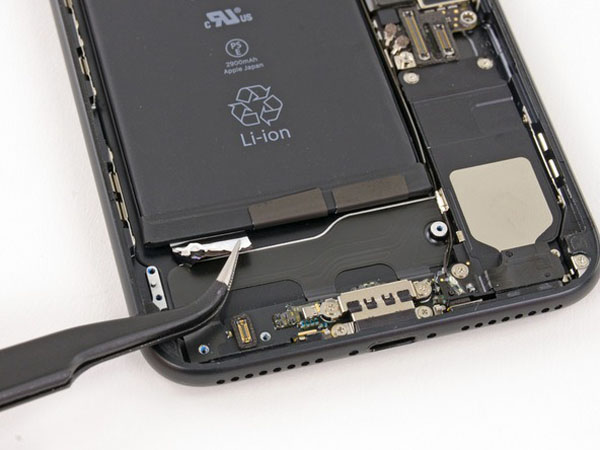

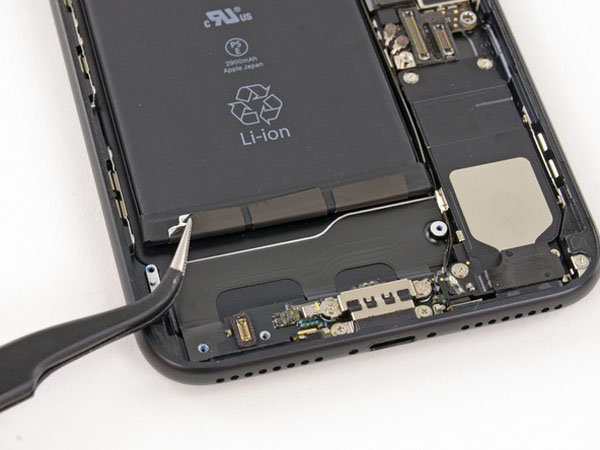

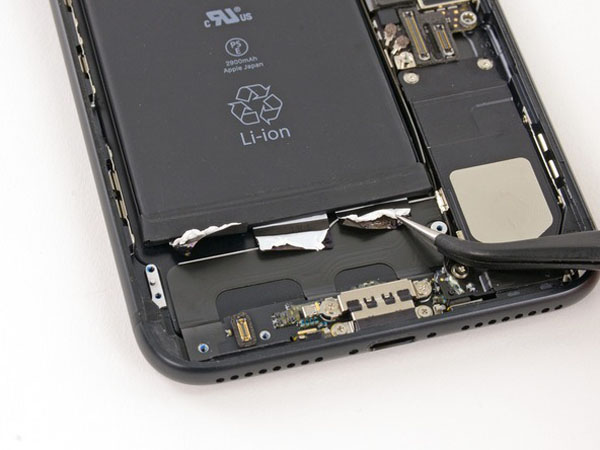

• Lột vỏ ba dải dính ở cạnh dưới của pin.

!!! Nếu có thể, hãy sử dụng móng tay hoặc nhíp cùn. Cẩn thận đừng chọc pin bằng bất kỳ dụng cụ sắc bén nào.

!!! Cố gắng giữ các dải phẳng và không bị rách trong quá trình này; dải nhăn sẽ dính với nhau và phá vỡ thay vì kéo ra sạch.

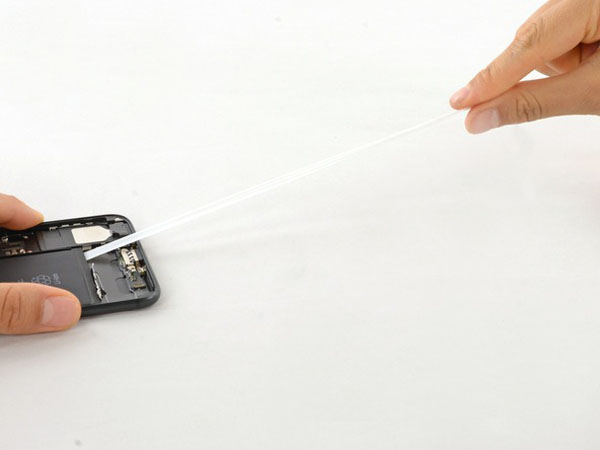

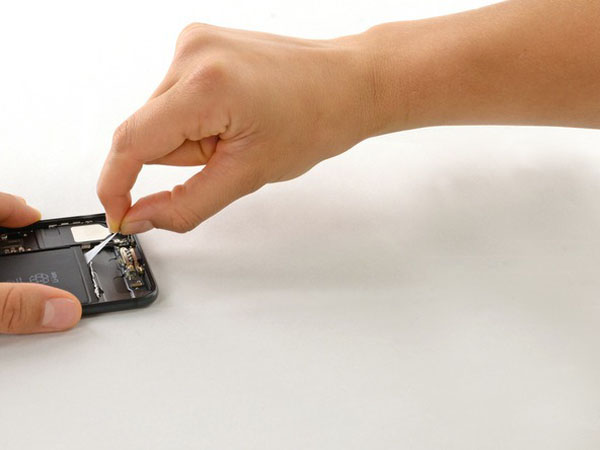

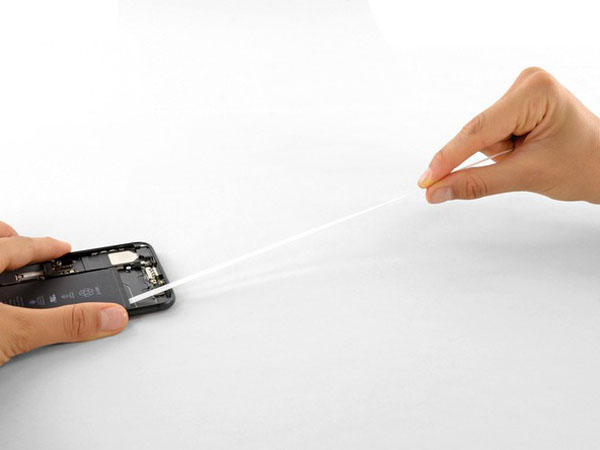

• Từ từ kéo một thẻ dính pin ra khỏi pin, về phía dưới cùng của iPhone.
• Kéo đều đặn, duy trì độ căng liên tục trên dải cho đến khi nó trượt ra từ giữa pin và vỏ phía sau. Để có kết quả tốt nhất, hãy kéo dải ở góc 60º trở xuống.

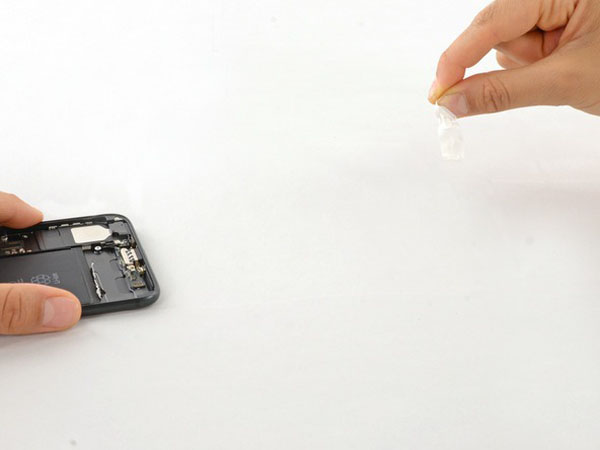

Dải sẽ kéo dài nhiều lần độ dài ban đầu của nó. Tiếp tục kéo và lấy lại dải gần pin nếu cần.

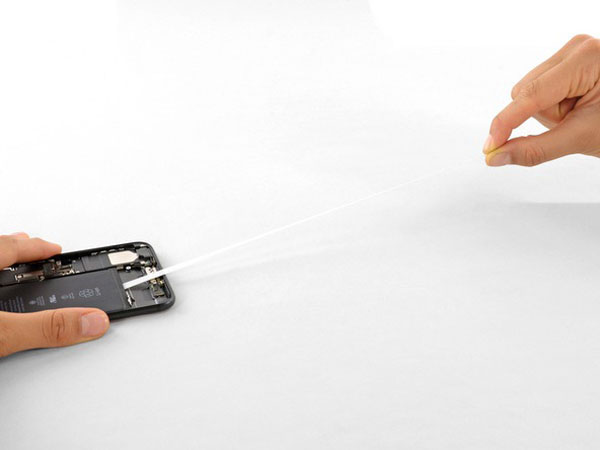

• Lặp lại bước trước đó cho các dải thứ hai và thứ ba.

!!! Giữ pin khi bạn tháo dải cuối cùng hoặc dải có thể tháo pin khi nó tách ra khỏi vỏ máy.

• Nếu bạn đã loại bỏ tất cả các dải dính thành công, hãy bỏ qua bước tiếp theo.
• Nếu không, nếu bất kỳ dải băng dính nào bị vỡ bên dưới pin và không thể lấy ra được, hãy tiếp tục với bước tiếp theo bên dưới.

• Nếu bất kỳ dải băng dính nào bị vỡ và pin vẫn bị kẹt ở vỏ phía sau, hãy chuẩn bị iOpener hoặc sử dụng máy sấy tóc để làm nóng vỏ sau phía sau pin. Nên hơi ấm để chạm vào thoải mái.

!!! Quá nóng iPhone có thể đốt cháy pin.

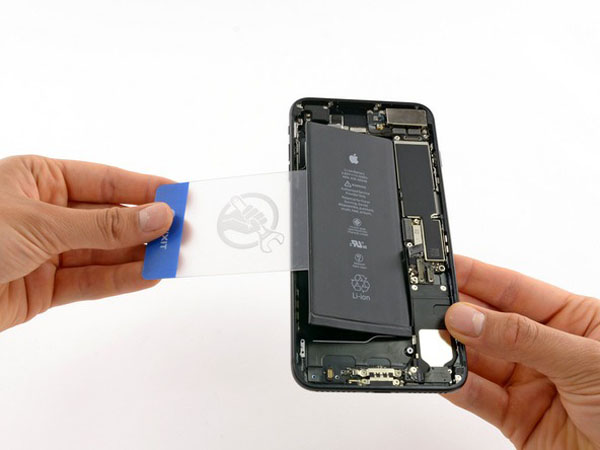

• Lật điện thoại lên và sử dụng một thẻ nhựa để làm vỡ bất kỳ chất dính còn lại nào phía sau pin.

!!! Không lắp thẻ vào khu vực giữa nút giảm âm lượng (-) và cạnh trên của pin hoặc bạn có thể làm hỏng cáp điều khiển âm lượng nằm bên dưới.

!!! Không được nâng lên chống lại bảng logic hoặc bạn có thể làm hỏng điện thoại.

!!! Giữ thẻ càng phẳng càng tốt để tránh làm cong pin, điều này có thể làm hỏng pin và làm cho pin phát ra các hóa chất nguy hiểm hoặc bắt lửa. Không sử dụng bất kỳ dụng cụ sắc nhọn nào để nhổ pin.

Ngoài ra, một miếng chỉ tơ nha khoa có thể được sử dụng để tách pin khỏi vỏ phía sau. Một giải pháp thay thế mạnh mẽ hơn cho chỉ tơ nha khoa là một chuỗi đàn guitar không dây, chẳng hạn như một chuỗi 0,009 E từ một bộ 12 chuỗi.

• Chỉ tơ nha khoa hoặc chuỗi phía sau các góc pin phía trên, mang các đầu lại với nhau, quấn chúng quanh một miếng vải gấp lại và kéo đều.

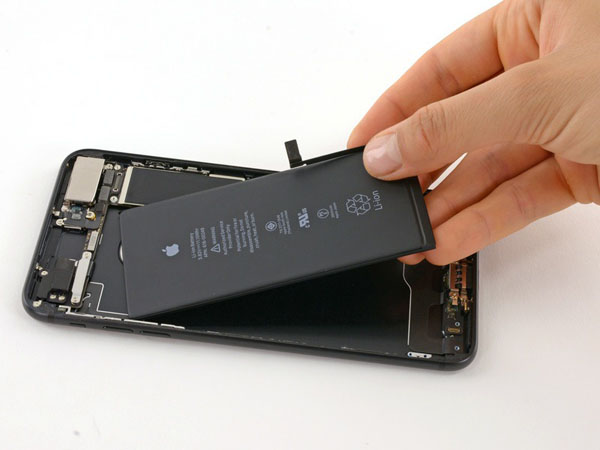

• Tháo pin.

Nếu pin thay thế của bạn được đặt trong ống tay áo bằng nhựa, hãy tháo ống tay áo ra trước khi lắp đặt bằng cách kéo nó ra khỏi cáp ribbon.

Khi lắp pin, tham khảo hướng dẫn này để thay thế các dải dính của pin.

Thực hiện khởi động lại lực sau khi lắp ráp lại. Điều này có thể ngăn chặn một số vấn đề và đơn giản hóa xử lý sự cố.
