Để sửa chữa dễ dàng hơn, hãy sử dụng bộ sửa lỗi của chúng tôi và làm theo hướng dẫn ngắn hơn này để thay thế toàn bộ cụm màn hình của iPhone.

Đối với các bản sửa lỗi nâng cao hơn, hướng dẫn này sẽ giúp bạn thay thế chỉ màn hình LCD + màn hình số hóa của iPhone 7 (a.k.a. “bảng điều khiển phía trước” trần).

Điều này đòi hỏi bạn phải chuyển một số thành phần từ màn hình gốc sang màn hình mới trước khi cài đặt – bao gồm cụm camera phía trước, loa tai nghe, tấm chắn màn hình LCD và cảm biến home / touch ID.

Đối với tất cả các màn hình / sửa chữa màn hình, điều quan trọng là phải chuyển giao một cách cẩn thận cảm biến home / Touch ID ban đầu trên màn hình mới để nó hoạt động. Nút trạng thái rắn được ghép nối với bo mạch logic ban đầu của Apple, do đó, thay thế nó sẽ làm cho nó không sử dụng được.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

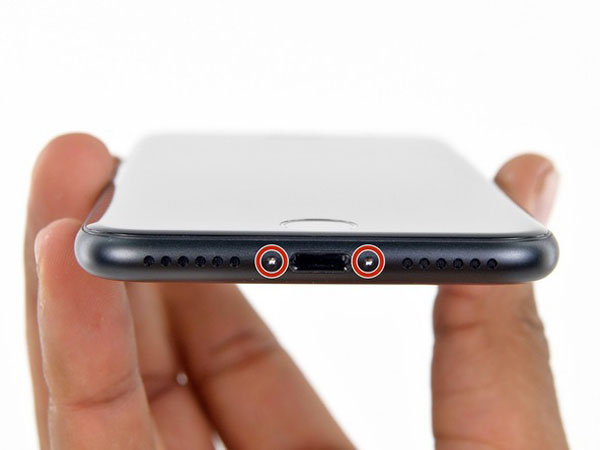

  • Tháo hai vít pentalobe 3,4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

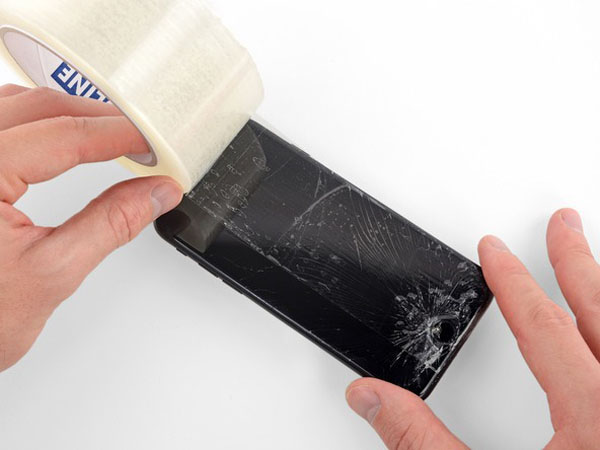

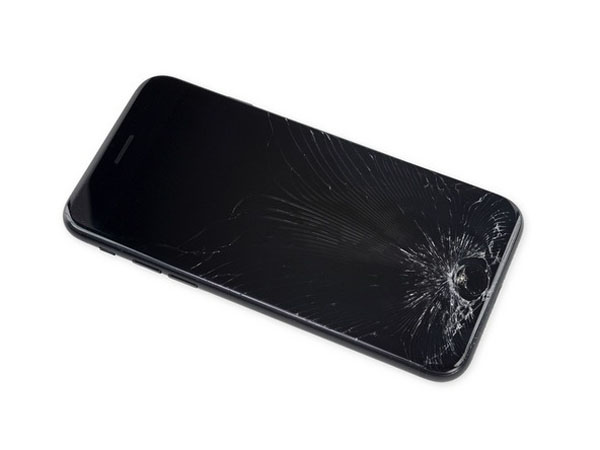

  • Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.

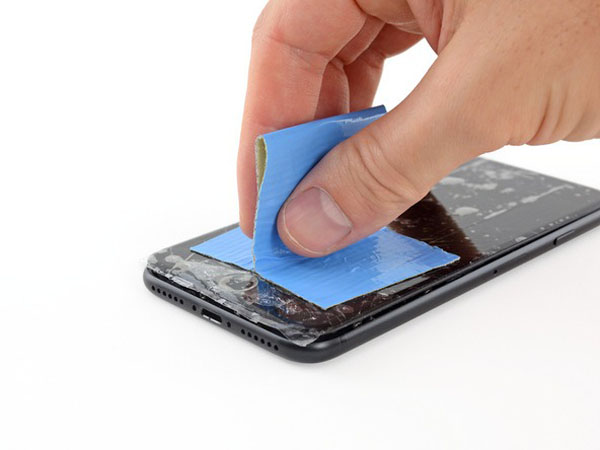

  • Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

  • Nếu kính vỡ làm cho việc hút một cốc hút dính trong vài bước tiếp theo, hãy thử gấp một miếng băng mạnh (như băng keo) vào tay cầm và nâng màn hình lên.

Bước 3:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

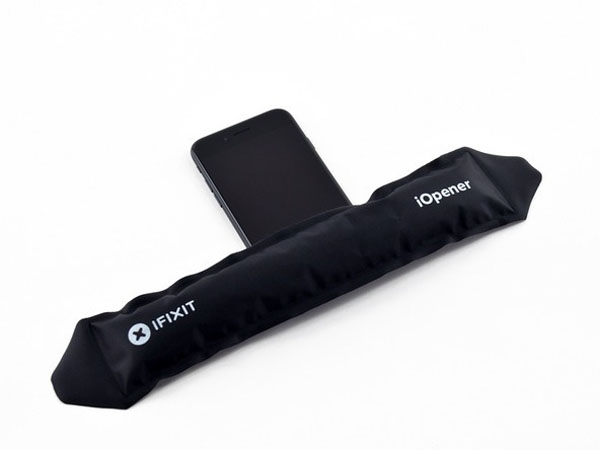

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Bước 4:

  • Gắn một cốc hút vào nửa dưới của cụm màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 5:

  • Kéo lên cốc hút để tạo khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.
  • Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ, và tạo ra khoảng cách ban đầu này có một số lượng đáng kể của lực lượng. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

Bước 6:

  • Trượt spudger sang trái dọc theo cạnh dưới của iPhone.
  • Xoay thanh gạt để mở rộng khoảng cách giữa màn hình và vỏ phía sau.

Bước 7:

  • Trượt spudger lên phía bên trái của iPhone, bắt đầu từ cạnh dưới và di chuyển về phía các nút điều khiển âm lượng và nút chuyển im lặng.

!!! Không được kéo dọc theo cạnh trên của điện thoại, bạn có thể làm hỏng các kẹp nhựa đảm bảo màn hình.

Bước 8:

  • Chèn cạnh phẳng của một spudger vào góc dưới cùng bên phải của thiết bị.
  • Xoay thanh gạt để mở rộng khoảng cách giữa cụm màn hình và vỏ phía sau.
  • Trượt đầu phẳng của spudger lên phía bên phải của điện thoại để phá vỡ các chất kết dính giữ màn hình tại chỗ.

Bước 9:

  • Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có cáp ruy băng dọc cạnh phải của thiết bị kết nối màn hình với bảng logic.

Bước 10:

  • Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

Bước 11:

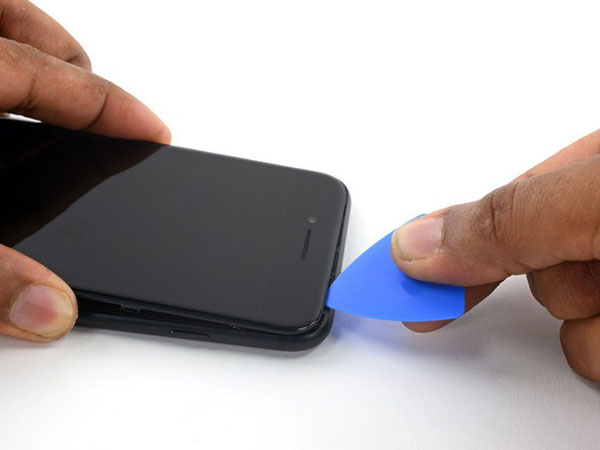

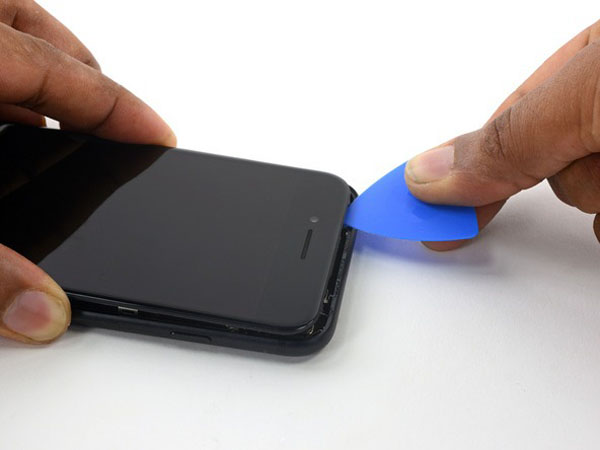

  • Trượt một lựa chọn mở dọc theo cạnh trên cùng của iPhone, giữa vỏ phía sau và mặt trước, để chia nhỏ chất kết dính còn lại giữ màn hình tại chỗ.

!!! Cẩn thận không làm hỏng các kẹp nhựa trên cạnh trên của điện thoại.

Bước 12:

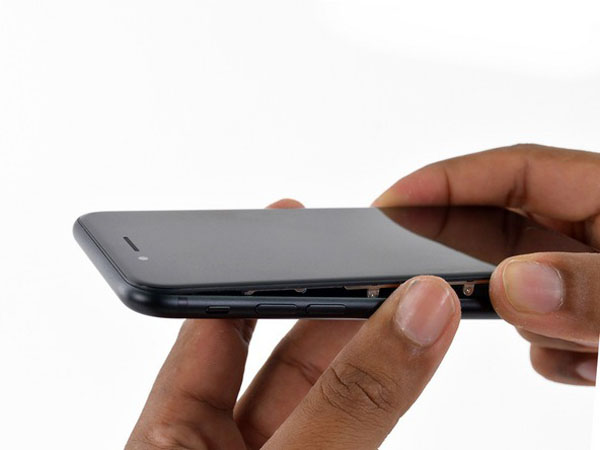

  • Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.

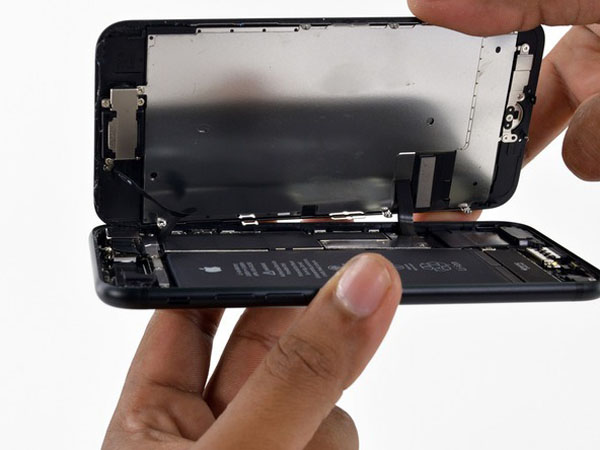

  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 13:

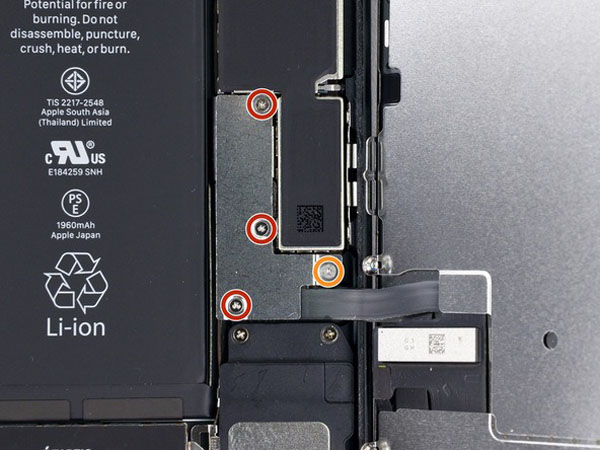

Tháo bốn vít Y000 ba điểm đảm bảo giá đỡ đầu nối thấp hơn, có độ dài sau:

  • Ba vít 1,2 mm.
  • Một vít 2,4 mm.

Trong suốt quá trình sửa chữa này, hãy theo dõi từng vít và đảm bảo rằng nó quay trở lại chính xác nơi nó đến để tránh làm hỏng iPhone của bạn.

Bước 14:

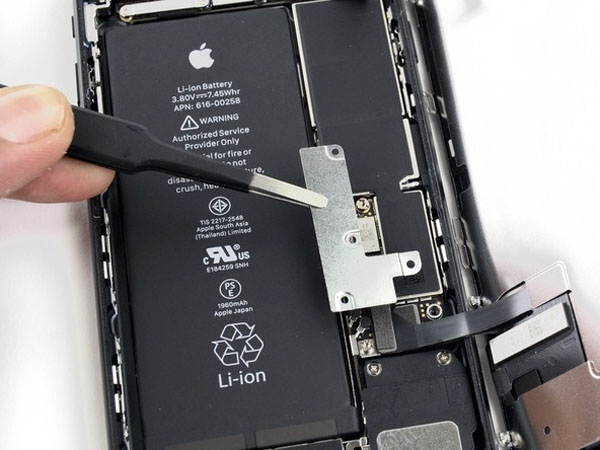

  • Tháo khung nối đầu ra thấp hơn.

Bước 15:

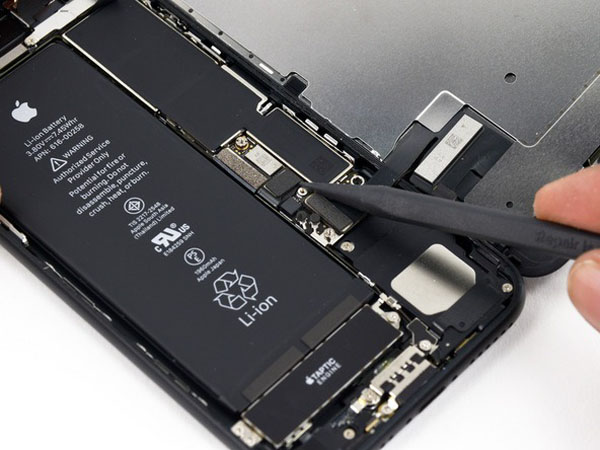

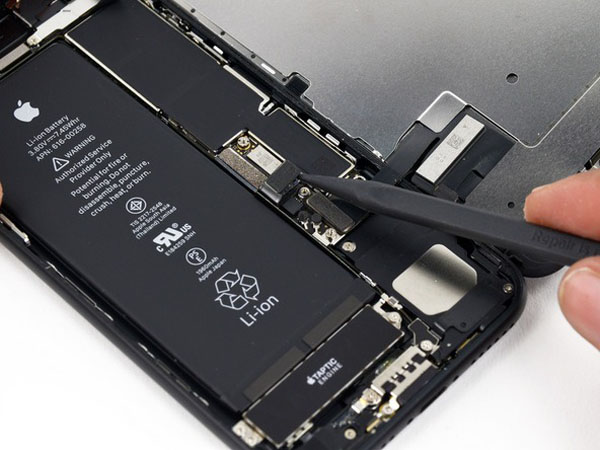

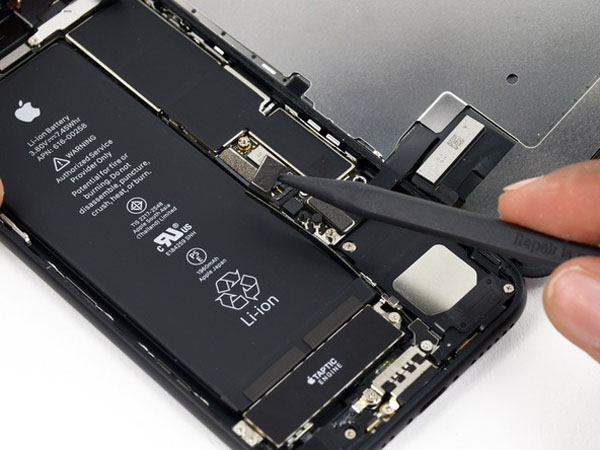

  • Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

Bước 16:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

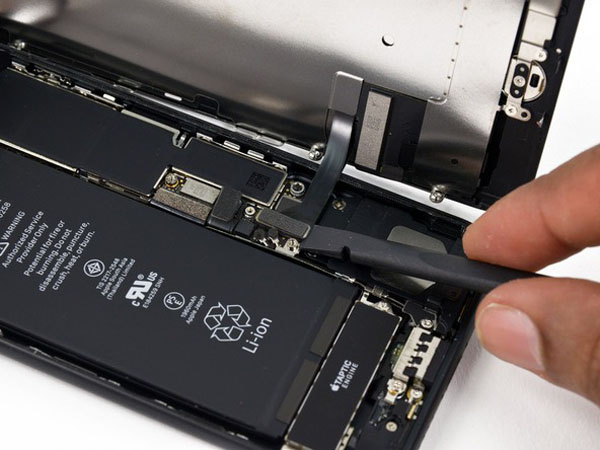

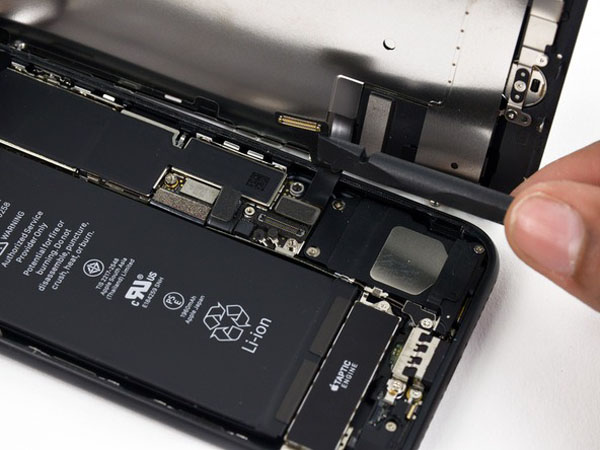

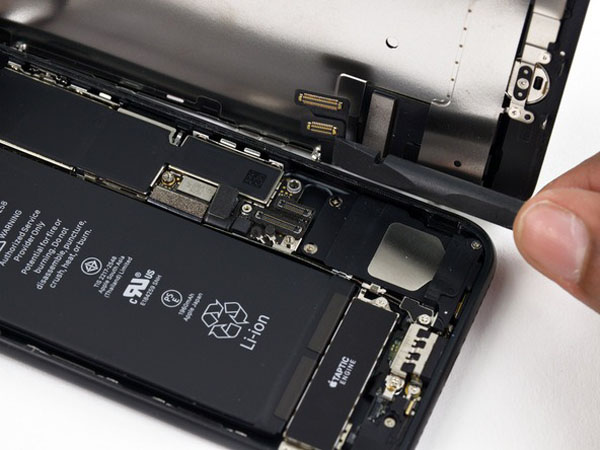

  • Sử dụng một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để kết nối lại các dây cáp này, nhấn xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu đối diện. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

Bước 17:

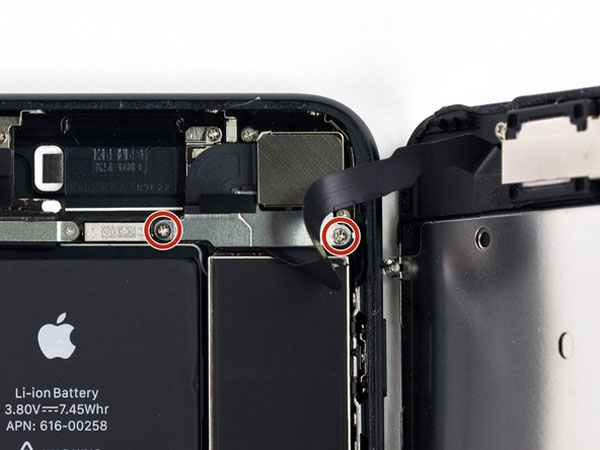

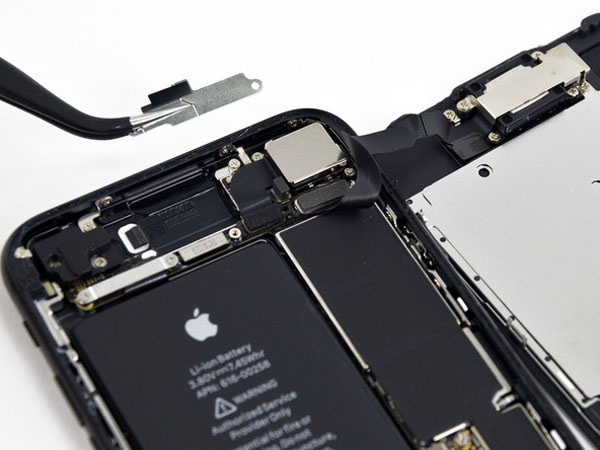

  • Tháo hai vít Phillips 1,3 mm bảo đảm giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước.

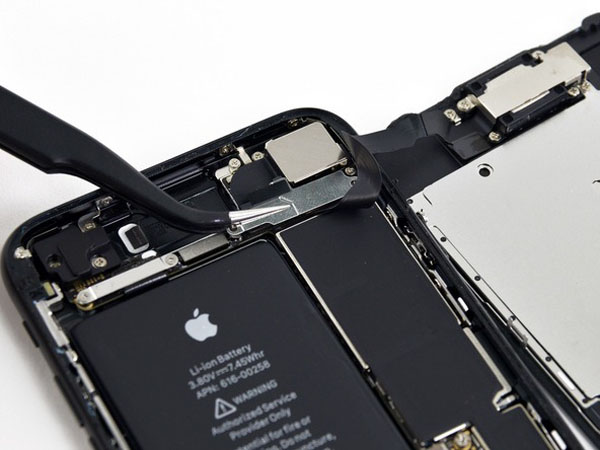

  • Tháo khung.

Bước 18:

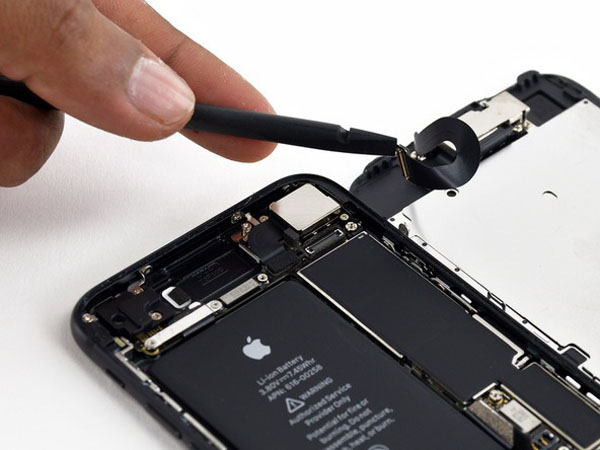

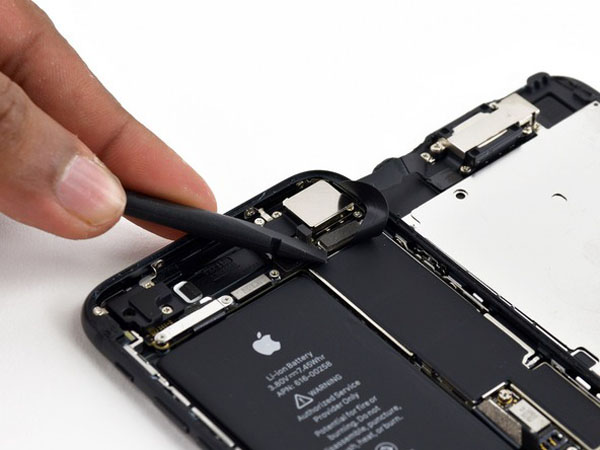

  • Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

Bước 19:

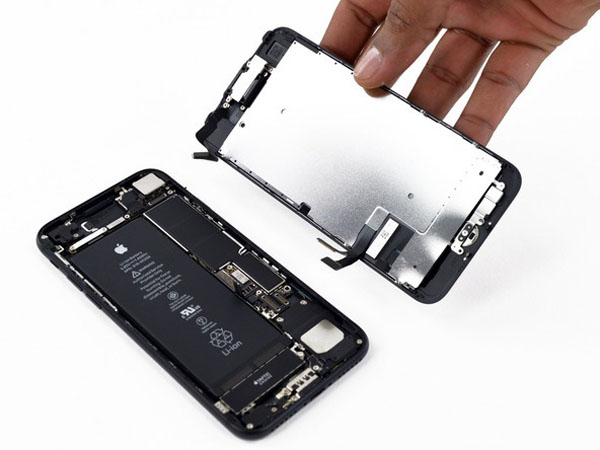

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 20:

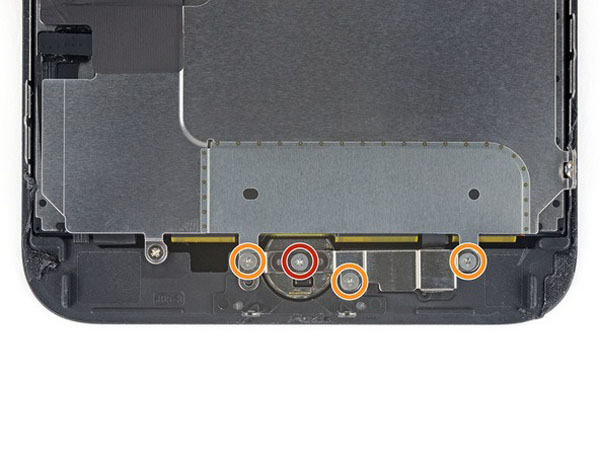

Tháo bốn vít Y000 bảo vệ giá đỡ trên cảm biến home / Touch ID:

  • Một vít 1,1 mm.
  • Ba vít 1,3 mm.

Bước 21:

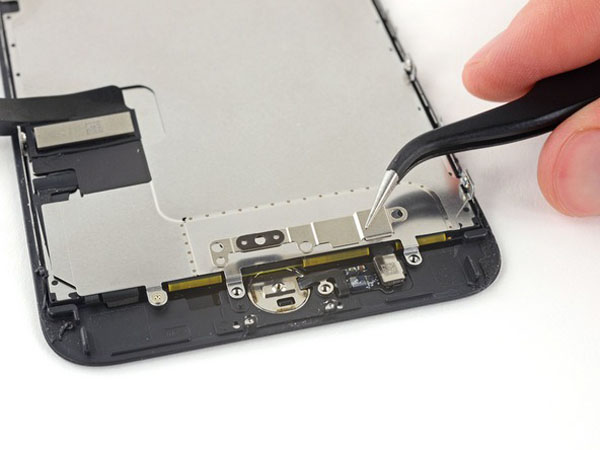

  • Tháo khung giữ chặt cảm biến home / touch ID.

Bước 22:

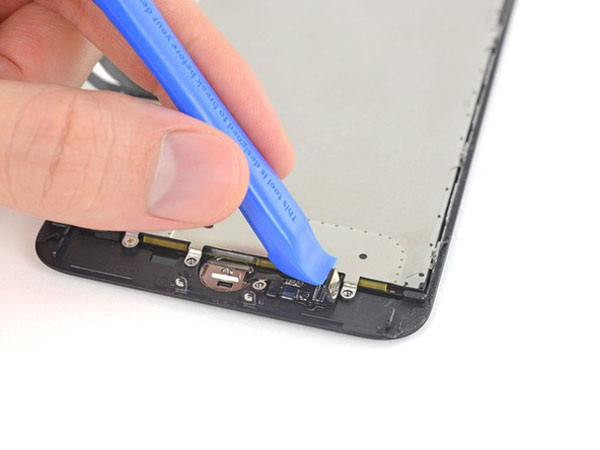

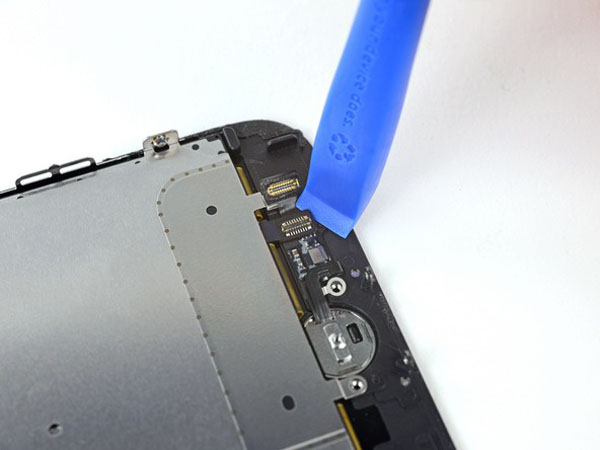

  • Pry dưới cạnh trái của đầu nối cáp nút home để ngắt kết nối khỏi ổ cắm.

!!! Nếu toàn bộ đầu nối bắt đầu lật lên mà không cần tách, hãy nhấn xuống cáp ở cạnh trên cùng của đầu nối bằng phẳng của spudger của bạn, đồng thời dò tìm cạnh trái của đầu nối. Cẩn thận không làm hỏng cáp hoặc đầu nối, hoặc bạn sẽ vô hiệu hóa vĩnh viễn cảm biến.

Bước 23:

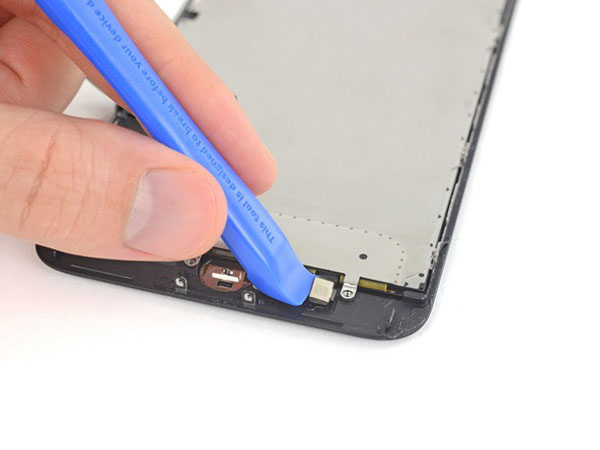

  • Cẩn thận nâng lên các kết nối cơ bản và di chuyển nó ra khỏi con đường của nhà / Touch ID cáp.

!!! Nó rất dễ dàng để làm hỏng iPhone của bạn trong bước này. Làm việc từ từ và chăm sóc nơi bạn nâng lên với công cụ của mình. Nếu bạn làm hỏng phần cứng Touch ID, nó chỉ có thể được thay thế bởi Apple.

  • Nếu đầu nối không dễ dàng nâng lên, hãy sử dụng máy sấy tóc hoặc iOpener để làm nóng và làm mềm chất kết dính đảm bảo đầu nối, sau đó thử lại.

!!! Đừng cố tháo rời đầu nối hoàn toàn – chỉ cần lật nhẹ lên một chút để cáp cảm biến home / Touch ID bên dưới có thể được tháo ra.

Bước 24:

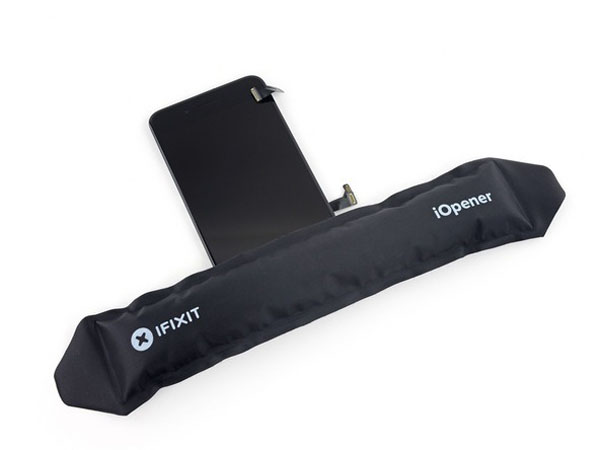

Làm nóng khu vực xung quanh cảm biến home / Touch ID sẽ giúp làm mềm chất kết dính giữ cáp tinh tế của nó tại chỗ, làm cho nó dễ dàng hơn để loại bỏ an toàn.

  • Lật cụm màn hình lên. Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của màn hình trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

Bước 25:

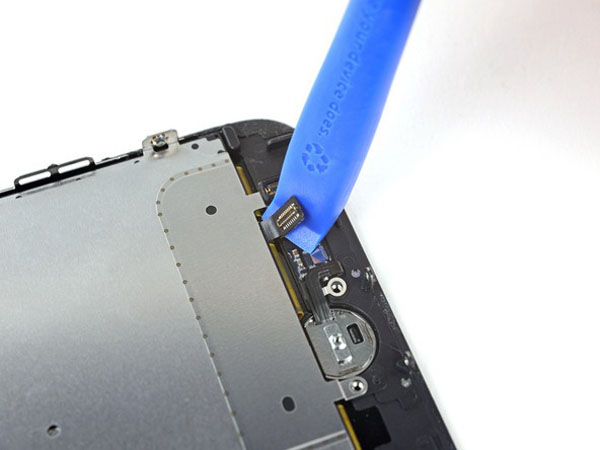

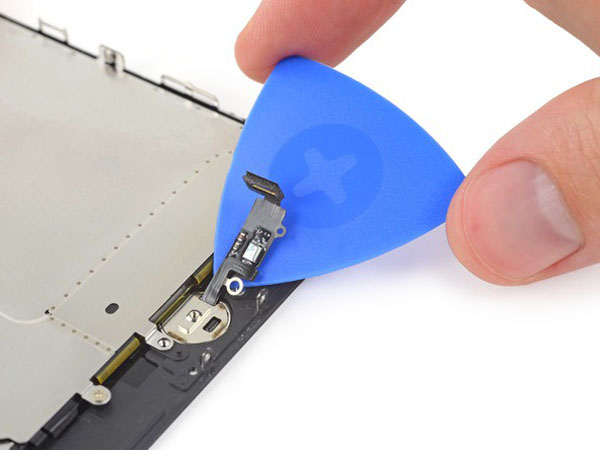

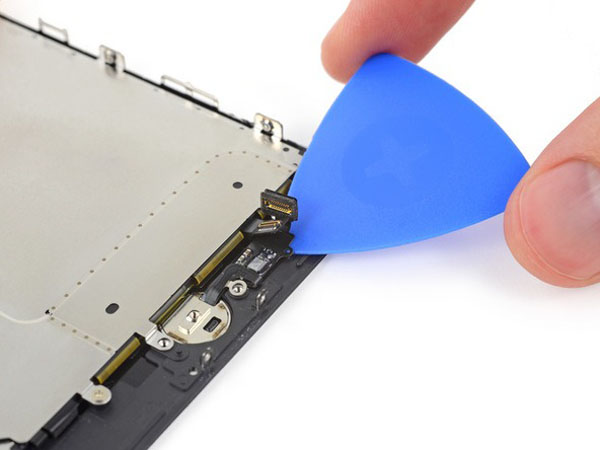

  • Sử dụng một lựa chọn mở để nhẹ nhàng tách chất kết dính giữ cáp cảm biến nhà / cảm ứng ID thành mặt sau của bảng điều khiển màn hình.

Bước 26:

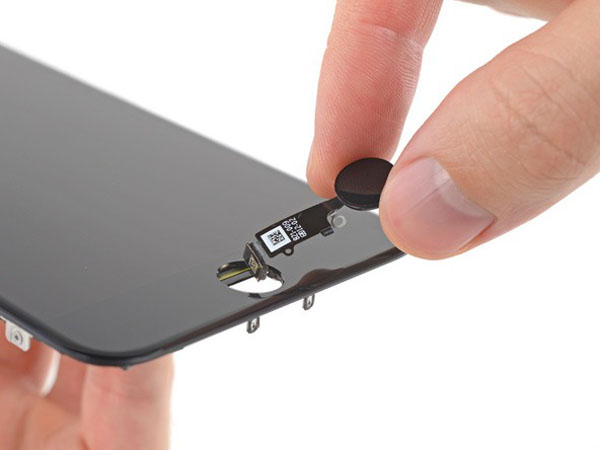

  • Tháo cụm cảm biến home / Touch ID bằng cách nhấc nó lên phía trước màn hình.

Để cài đặt lại, trước tiên hãy nạp cáp qua lỗ ở phía trước màn hình.

Phần thay thế của bạn có thể đi kèm với một vít Y000 bổ sung đã được cài đặt ngay Nút Home. Tháo vít không cần thiết để bạn có thể cài đặt lại giá đỡ nút trang chủ.

Bước 27:

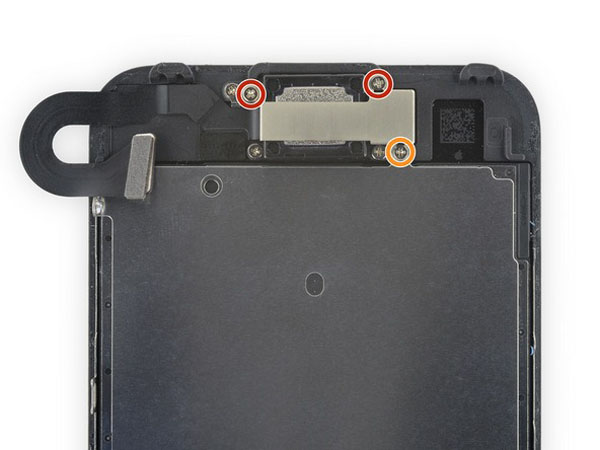

Tháo ba vít Phillips đảm bảo giá đỡ tai nghe vào bảng phía trước:

  • Hai ốc vít 2,6 mm.
  • Một vít 1,7 mm.

Bước 28:

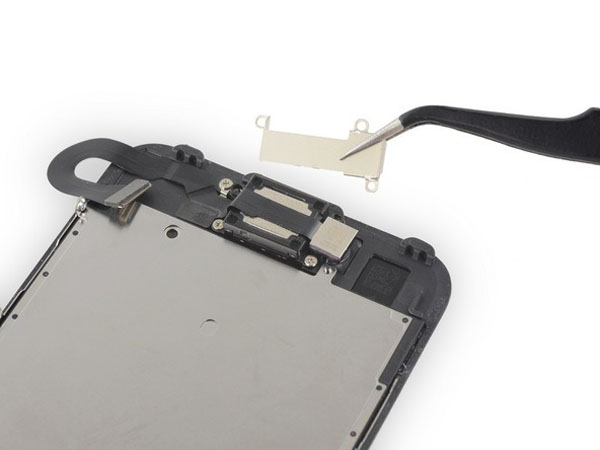

  • Tháo khung loa tai nghe.

Bước 29:

  • Nhấc máy ảnh mặt trước ra khỏi đường để truy cập loa tai nghe.

Bước 30:

Tháo hai vít Phillips sau đây bảo đảm loa tai nghe vào bảng phía trước:

  • Một vít 1,9 mm.
  • Một vít 2,5 mm.

Bước 31:

  • Tháo loa tai nghe.

Bước 32:

  • Phục hồi iOpener của bạn và áp dụng nó lên cạnh trên của cụm màn hình để làm mềm chất kết dính giữ camera phía trước và lắp ráp cảm biến tại chỗ.

Đợi khoảng hai phút trước khi chuyển sang bước tiếp theo để làm mềm chất kết dính.

Bước 33:

  • Sử dụng một spudger để nhẹ nhàng nâng cảm biến ánh sáng môi trường xung quanh ra khỏi hốc của nó trên bảng điều khiển phía trước.

!!! Hãy thử để có được công cụ của bạn tất cả các cách dưới cảm biến để nâng nó ra khỏi nhựa rõ ràng bên dưới. Nếu bạn chỉ nâng cáp chống lại, cảm biến có thể tách ra khỏi cụm cáp và sẽ cần thay thế. Tuy nhiên, nếu bạn thay thế cụm cảm biến / cáp thì điều đó cũng không thành vấn đề.

Bước 34:

  • Trượt lựa chọn về phía vỏ máy quay mặt trước, tách chất kết dính giữ cáp vào mặt trước. Dừng ngay trước các bài đăng vít.

Bước 35:

  • Sử dụng lựa chọn để nhấc dây cáp camera lên khỏi hai thanh nhựa trên panen trước và tách nó ra khỏi phần cuối của keo dính.

Bước 36:

  • Tháo camera trước và cáp cảm biến.

Bước 37:

  • Tháo ba ốc vít Y000 ba điểm 1.2mm từ hai bên của cụm màn hình cho tổng số sáu ốc vít.

Bước 38:

  • Đun nóng một iOpener và đặt nó trên các cạnh của lá chắn gần nhất với nút home để làm mềm chất kết dính giữ nó tại chỗ.

Bước 39:

  • Sử dụng một lựa chọn mở để phá vỡ các chất kết dính gần nút nhà giữ tấm lá chắn LCD để lắp ráp màn hình.

Bước 40:

  • Nhẹ nhàng nhấc tấm khiên LCD từ cụm màn hình lên.

!!! Cẩn thận không để cáp dữ liệu hiển thị khi tháo tấm chắn LCD.

Bước 41:

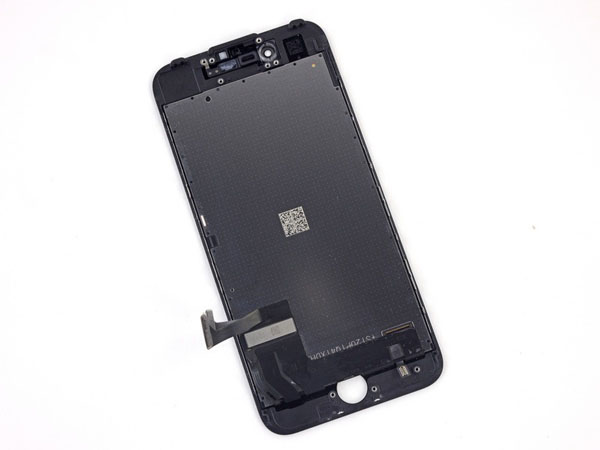

  • Chỉ còn lại màn hình và số hóa.
