Họ nói rằng những điều tốt đẹp đến trong ba. Có vẻ như Apple đã thực sự coi câu ngạn ngữ đó bằng một bản phát hành bất thường của ba điện thoại mới trong mùa này.

Chúng tôi đã cho bạn thấy những gì bên trong iPhone 8, nhưng 8 Plus thì sao? Sạc không dây được bọc trong lớp kính màu hồng xinh xắn có đủ để phân biệt iPhone 8 Plus trong dòng sản phẩm không? Hay là hai tấm kính lớn chỉ là số phận cám dỗ? Chúng tôi đang ở đây tại trụ sở Circuitwise ở Sydney, Australia, để tìm hiểu. Tham gia với chúng tôi khi chúng tôi phá bỏ iPhone 8 Plus.

Chúng tôi đã có thêm ba điều tốt cho bạn , Facebook , Twitter và Instagram để giúp bạn cập nhật tất cả mọi thứ!

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa iPhone 8 Plus của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (5 bình chọn)

Bước 1:

  • 8 Plus thêm một số màn hình thưởng và một số tính năng thưởng. Hãy xem:
    • Bộ xử lý Apple A11 Bionic với bộ đồng xử lý chuyển động M11 nhúng

    • Dung lượng lưu trữ trên bo mạch 64 hoặc 256 GB

    • Màn hình cảm ứng đa điểm IPS Retina HD 5,5 inch với 1920 × 1080 pixel (401 ppi)

    • Camera góc rộng và camera tele góc rộng 12 MP với khẩu độ ƒ / 1.8 và / 2.8 (tương ứng), zoom quang và zoom kỹ thuật số 10 lần

    • Camera 7 MP FaceTime HD với khẩu độ ƒ / 2.2 và khả năng ghi HD 1080p

    • Hỗ trợ sạc nhanh và sạc không dây Qi

    • 802.11a / b / g / n / ac Wi ‑ Fi + MIMO Bluetooth 5.0 + NFC

Bước 2:

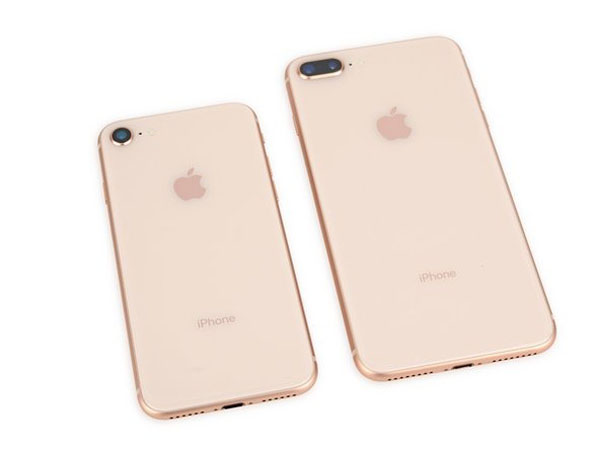

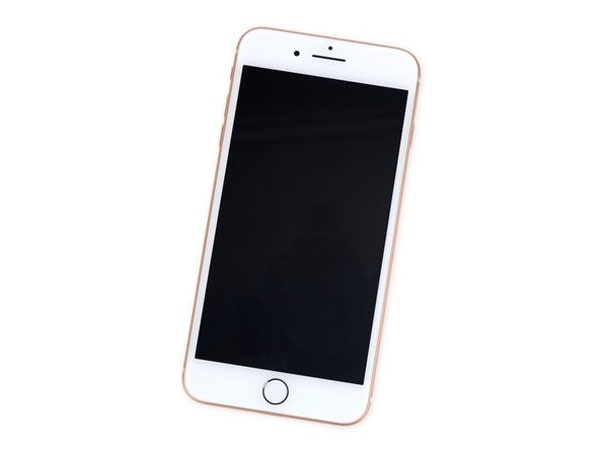

  • Từ phía trước, chúng ta có … một chiếc iPhone.Ngoại trừ màu mới, 8 Plus trông giống với 6 Plustừ năm 2014.

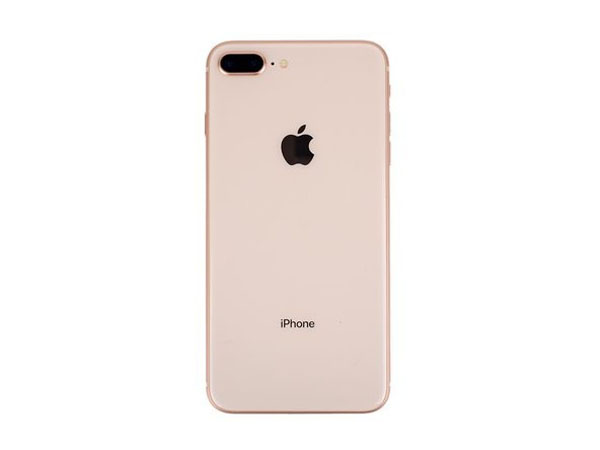

  • Lật nó lên và một tính năng mới thực sự tỏa sáng.Mặt lưng bằng kính bóng loáng đó phục vụ hai mục đích: sạc không dây và khả năng bẻ khóa gấp đôi, giống như những chiếc iPhone chưa từng thấy kể từ 4s .

    • Tất nhiên, các điện thoại hàng đầu của Samsung đã áp dụng thiết kế bánh sandwich thủy tinh bắt đầu từ S6 và nó đi kèm với sự đánh đổi tương tự.

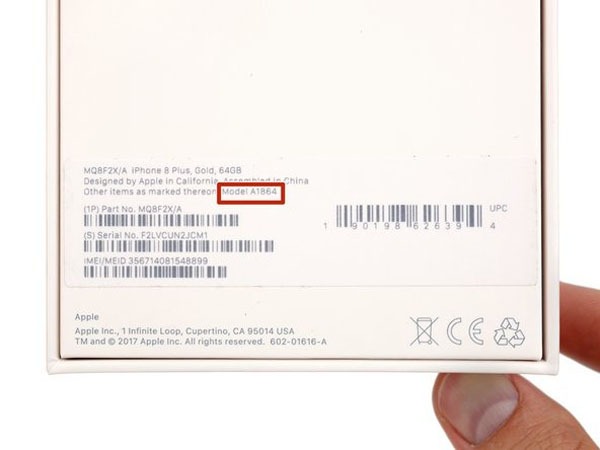

  • Trong một chiến thắng tuyệt vời cho các Giám đốc thiết kế của Apple ở khắp mọi nơi, số mô hình đã bị xóa khỏi bảng điều khiển phía sau. Tìm hiểu về hộp, chúng tôi thấy rằng 8 Plus của chúng tôi là A1864 (một chiếc iPhone 8 plus one ).

Bước 3:

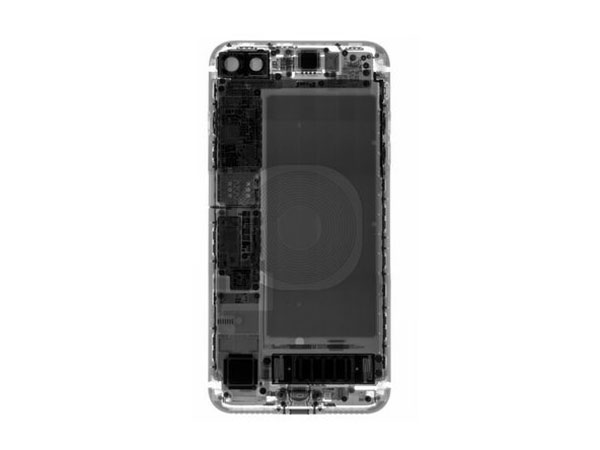

  • Chúng tôi không thể chờ đợi để có được một cái nhìn bên trong … và chúng tôi không phải, nhờCreative Electron và họma thuật Công nghệ X-quang.

  • Sau khi lấy 8 Plus cho một vòng quay trong máy X-quang, chúng ta thấy một vòng xoắn ốc chóng mặt, dây sạc sạc ở mặt sau của điện thoại. Thêm vào đó sau …

  • Giống như trong iPhone 8 , không có dấu hiệu của logo Apple, vốn nổi bật trong các mẫu trước như iPhone 7 Plus .

  • Đó không phải là tất cả táo và cam so với thế hệ trước mà chúng tôi nghĩ rằng đó là cùng mộtTaptic Engine của ngày xưa .

Bước 4:

  • một loại gioăng , để chống xâm nhập, chúng tôi đoán.

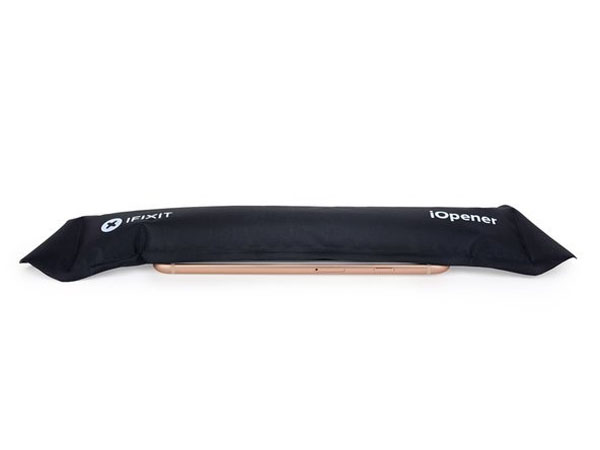

  • IPhone mới này có một chút lo lắng cho lần ra mắt lớn của nó, vì vậy chúng tôi đã kêu gọi iOpener của mình áp dụng một chút nhiệt và giúp nó thư giãn … chất kết dính của nó.

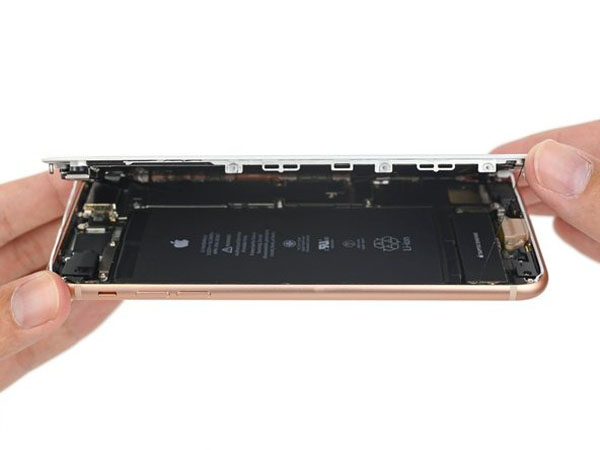

  • Một chút dỗ dành và chúng tôi nhận được iPhone này để mở. Bây giờ, nếu nó sẽ tràn ra ruột của nó …

Bước 5:

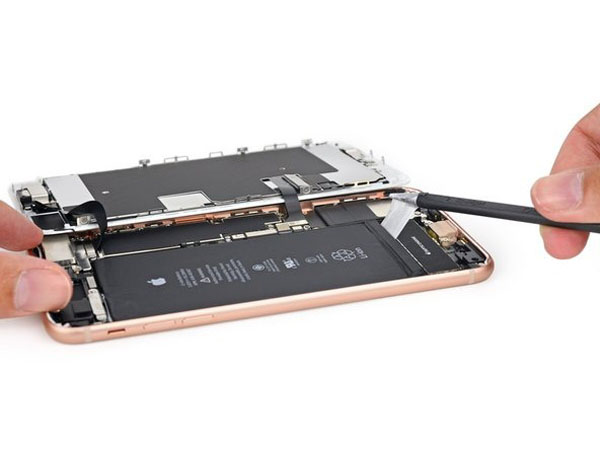

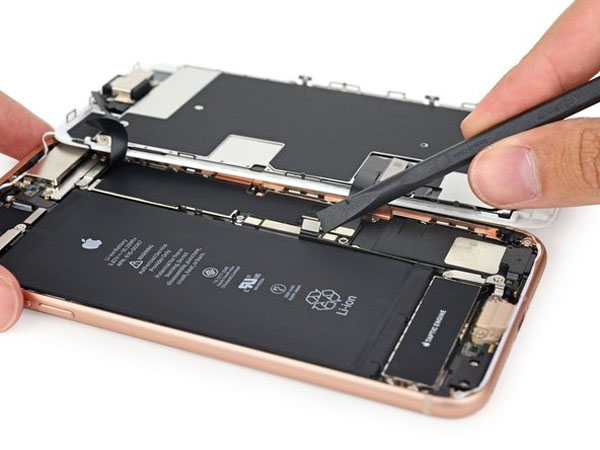

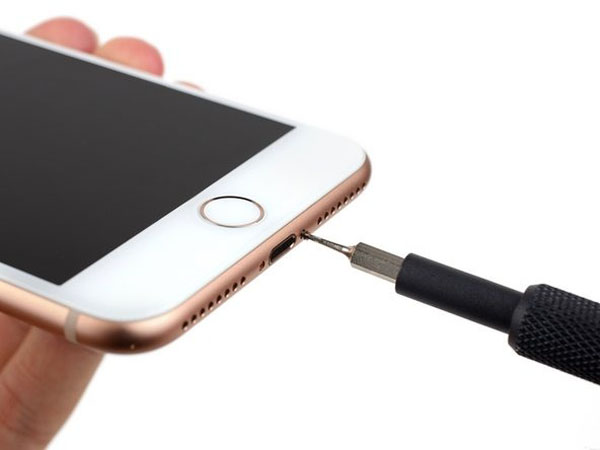

  • Đầu nối pin là không phù hợp chống lại đáng tin cậy của chúng tôi spudger . Giống như chúng ta đã thấy trong iPhone 8 , Apple đã bỏ qua ba điểm khó hiểu mà chúng ta đã quen nhìn thấy trên giá đỡ này và thay thế chúng bằng ốc vít Phillips # 000.

  • Cũng phản chiếu iPhone 8, chúng tôi tìm thấy bốn tab pin, trong những năm trước có nhưng chỉ có hai.

  • Nhìn kỹ hơn vào pin, chúng ta thấy một tế bào 3,82 V, 2691 mAh cung cấp năng lượng 10,28 Wh.

    • 8 Plus có ít cú đấm hơn so với người tiền nhiệm của nó, iPhone 7 Plus tự hào với một tế bào 3,82 V, 2900 mAh ở mức 11,1 Wh.

    • Đây cũng là một chiếc máy nhẹ xếp chồng lên nhau so với Galaxy Note8 , có công suất 12,71 Wh (3300 mAh ở 3,85 V).

  • Nếu bạn lo lắng về tác động mạnh đến thông số pin, Apple hứa hẹn thời lượng pin sẽ vẫn là đối thủ với model năm ngoái.

Bước 6:

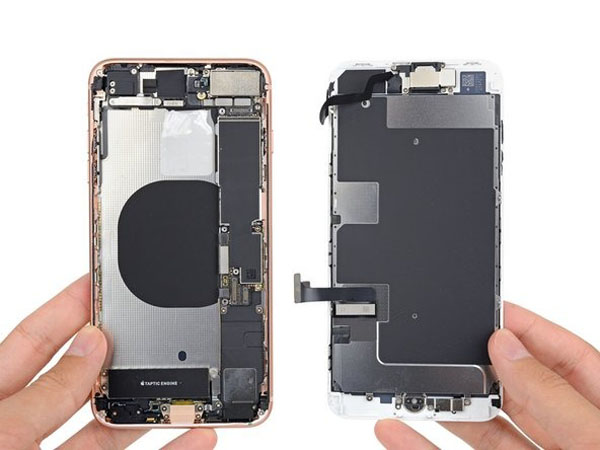

  • Chỉ cần một vài lượt từ trình điều khiển Phillips tri-point của chúng tôi và màn hình hiển thị miễn phí … để vào băng ghế dự bị. Để biết toàn bộ thông tin trên màn hình, hãy xem Teardown iPhone 8 của chúng tôi .

    • Nhóm thử nghiệm các bộ phận của chúng tôi báo cáo rằng 8 và 8 Plus sử dụng cùng một phần nút home, điều này sẽ giúp cho bộ phận thay thế cụ thể đó dễ dàng hơn một chút để lấy nguồn.

  • Chúng tôi đã rút thành công 3 trên 4 tab dính khi tháo pin, để lại một cái cứng đầu. Có vẻ như quyết định của Apple chuyển sang bốn tab từ hai là để tránh tình trạng dính trên cuộn sạc không dây mới lạ mắt đó.

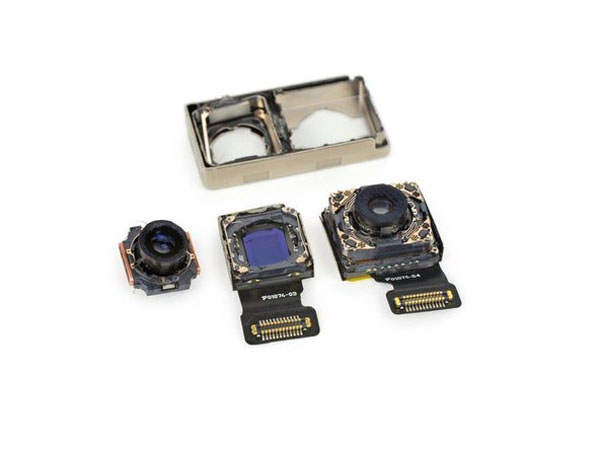

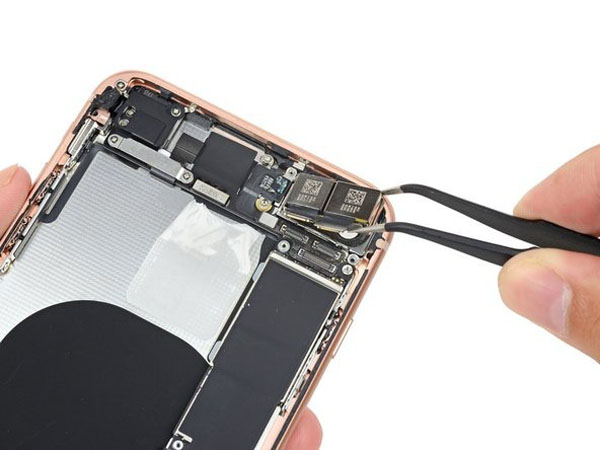

  • Tăng tốc ngay, chúng tôi rút ra bộ máy ảnh kép được hiệu chỉnh theo nhà máy.

  • Các camera 12 MP này được cố định chắc chắn với nhau, cho phép phần mềm được sử dụng cho chế độ dọc để kết hợp hình ảnh từ cả hai ống kính.

Bước 7:

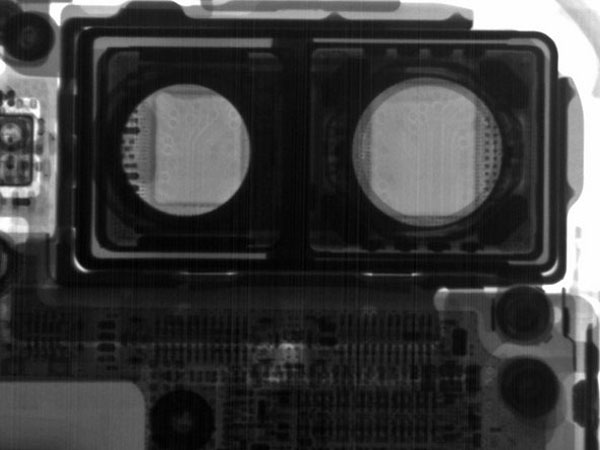

  • Chúng tôi đưa cuộc thi nhìn chằm chằm vào máy ảnh của mình lên cấp độ tiếp theo với tia X!

  • Bằng cách điều chỉnh độ phơi sáng trên phạm vi của chúng tôi, một vài chi tiết khác nhau xuất hiện.

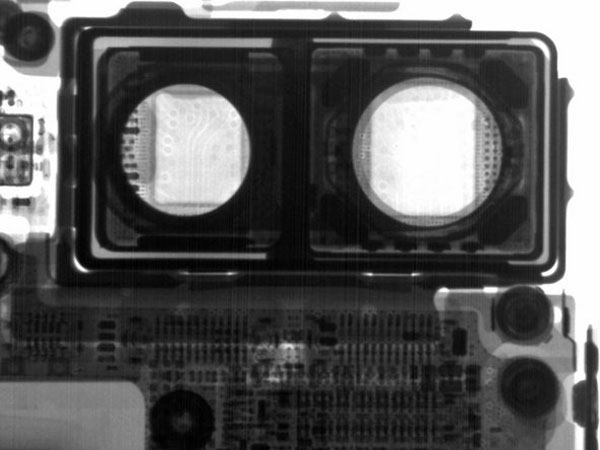

    • Hình ảnh đầu tiên cho thấy dấu vết cáp ruy băng dưới các cảm biến hình ảnh camera.

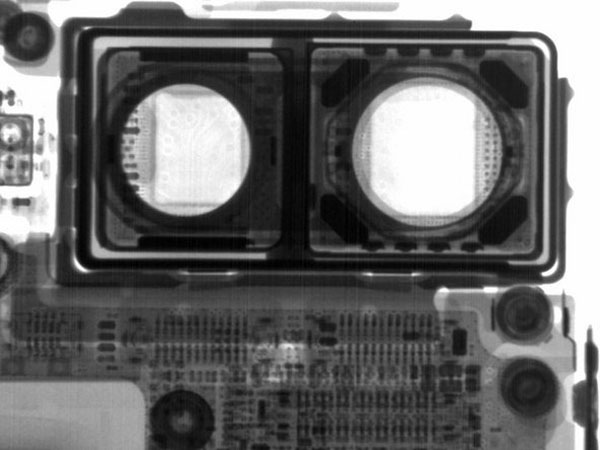

    • Hình ảnh cuối cùng cho thấy nam châm được sử dụng cho OIS trên một trong hai camera kép.

    • Những nam châm bị thiếu và hướng nằm ngang chỉ là một lời nhắc nhở khác rằng đây không phải là iPhone X …

Bước 8:

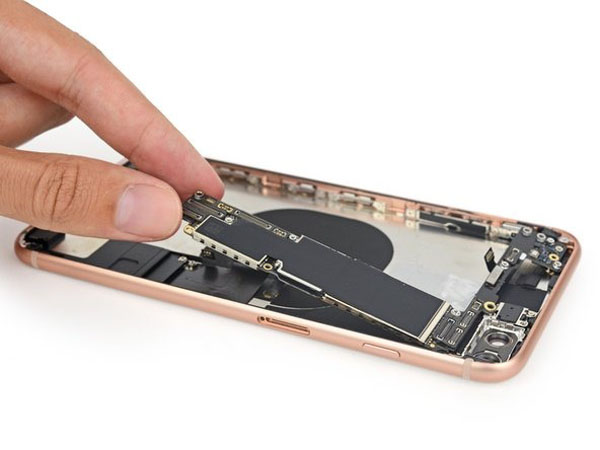

  • Chúng tôi đang phục vụ silicon tiếp theo! Bảng logic, chúng tôi đang đến cho bạn.

  • Có một số dự đoán lo lắng khi chúng tôi tiếp cận một bảng logic trên một tổ hợp midframe mới …

    • … Nhưng chúng tôi rất phấn khích khi thấy rằng bảng logic được bảo mật bằng cách sử dụng cùng một ốc vít và ốc vít Phillips được thấy trong các iPhone khác.

  • Chúng tôi nhanh chóng loại bỏ và giải mã de-sticker bảng logic cho IC-ing trên bánh.

Bước 9:

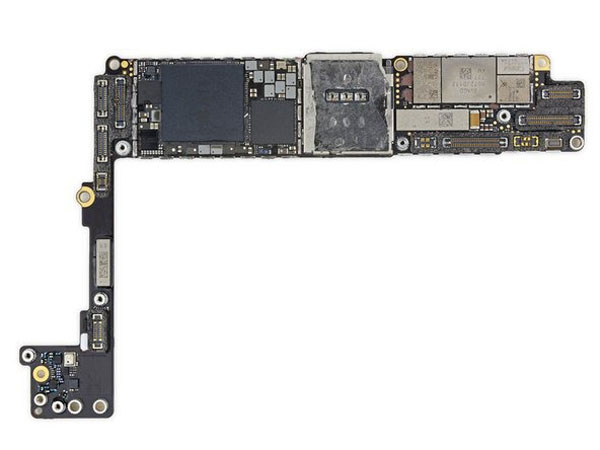

  • Chúng ta hãy xem iPhone 8 Plus có gì dưới nắp máy:
    • Apple 339S00439 A11 Bionic SoC xếp lớp trên RAM 3 GB LPDDR4 của Samsung

    • Modem Qualcomm MDM9655 Snapdragon X16 LTE

    • Skyworks SkyOne SKY78140

    • Avago 8072JD112

    • P215 730N71T – có thể là IC theo dõi phong bì

    • Mô-đun bộ khuếch đại công suất GSM bốn băng tần Skyworks 77366-17

    • Mô-đun NFC bảo mật NXP 80V18

Bước 10:

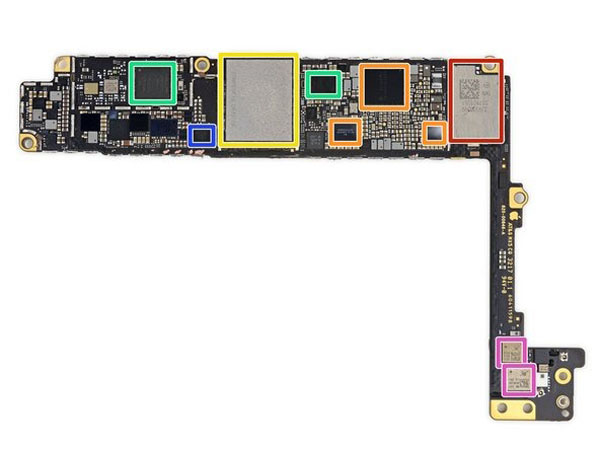

  • Và mặt trái, chúng tôi tìm thấy:

    • Mô-đun WiFi / Bluetooth Murata 339S00399

    • Apple 338S00248, PMIC 338S00309 và S3830028

    • Bộ lưu trữ flash SanDisk SDMPEGF12 64 GB NAND

    • Bộ thu phát RF Qualcomm WTR5975 Gigabit LTE và PMD9655 PMIC

    • NXP 1612A1 Có khả năng lặp lại IC tristar 1610

    • Skyworks 3760 3759 1727 Công tắc RF và Công tắc RF SKY762-21 207839 1731



Bước 11:

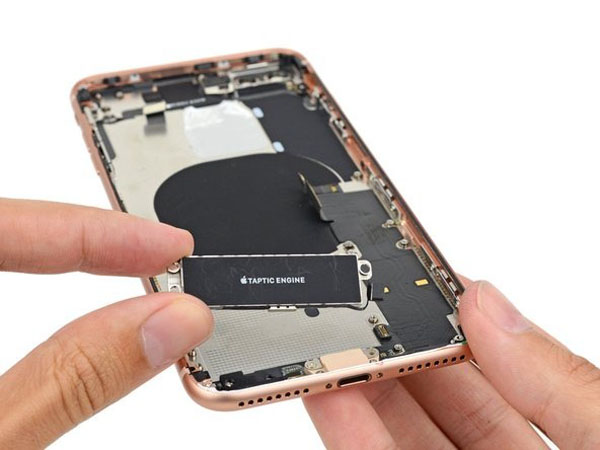

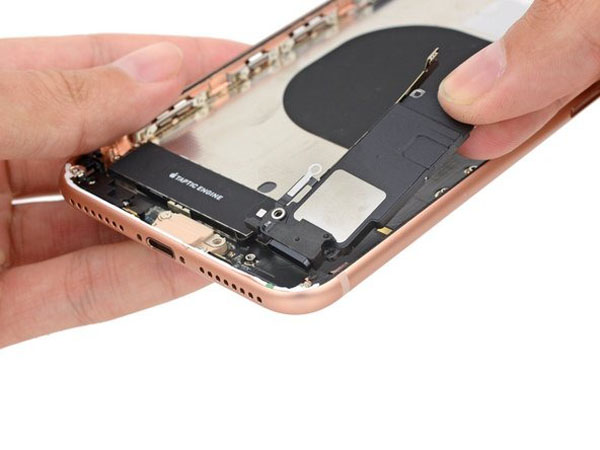

  • Với bảng logic, chúng ta có thể loại bỏ một số thành phần ngoại vi. Chúng tôi rơi vào tình trạng quá tải cảm giác khi bật loa, chạm vào Taptic Engine của chúng tôi và thổi qua lỗ thông hơi khí quyển.

    • Bạn có nhớ khi nào bạn có thể trao đổi loa của mình mà không cần tháo bảng logic không?iFixit nhớ lại .

    • Làm thế nào về khi bạn có thể loại bỏ Taptic Engine mà không cần tháo loa trước? Vâng, chúng tôi cũng nhớ điều đó .

      • Mặc dù chúng tôi rất vui khi nhiều thành phần vẫn là mô-đun, bố cục và vị trí mới có vẻ như là một trò chơi gần như không thể của gậy gắp .

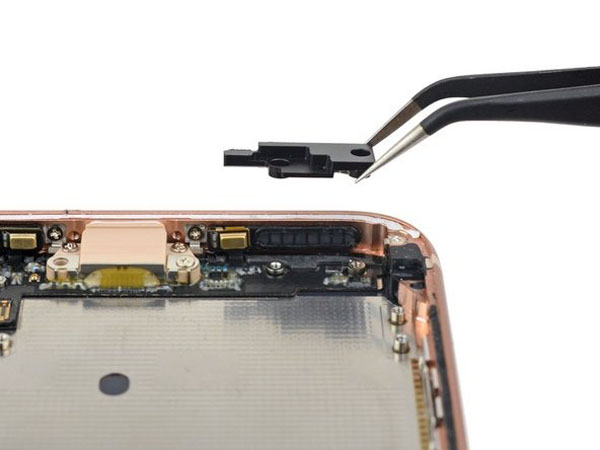

  • Một chút nhựa này là gì? Ồ đúng rồi, chúng tôi đã trả lời rằng năm ngoái khi chúng tôi lần đầu tiên làm quen với kiểu thông hơi khí quyển này.

  • Bất kỳ trở ngại nào nữa và chúng tôi sẽ cần phải có một ngôi nhà DeLorean .

Bước 12:

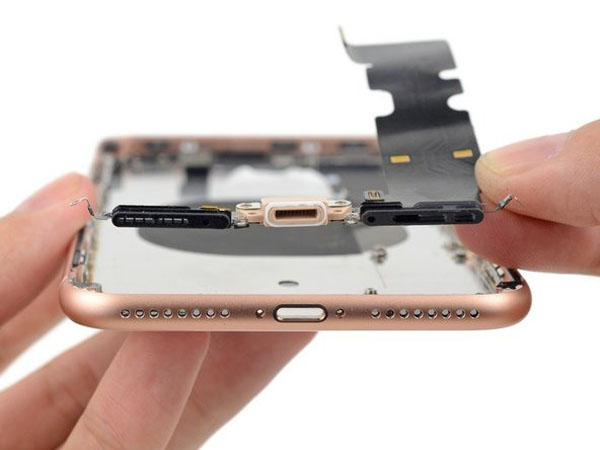

  • Chúng tôi loại bỏ cáp cổng Lightning và dành một chút thời gian để kiểm tra bản cập nhật đáng chú ý này.

  • Những nghi ngờ của chúng tôi ở đây cũng giống như trong iPhone 8 : thiết kế mới có thể giúp tản nhiệt nhanh để sạc nhanh, nhưng ít nhất nó có vẻ được mã hóa màu để phù hợp với thân điện thoại và kính bí ẩn độc quyền của Apple .

    • Nhấn mạnh không chỉ được đặt trên màu của kính, đạt được thông qua quy trình màu bảy lớp, mà trên chính vật liệu, được gia cố bằng cấu trúc bên trong, hàn bằng laser, thép và đồng. “Đây thực sự là gì và ý nghĩa của nó cho hiệu suất, độ cứng và tương lai của Applenhắm vào kính kim loại vẫn được nhìn thấy. Hiện tại, chúng tôi biết rằng Apple thích màu Pantone .

Bước 13:

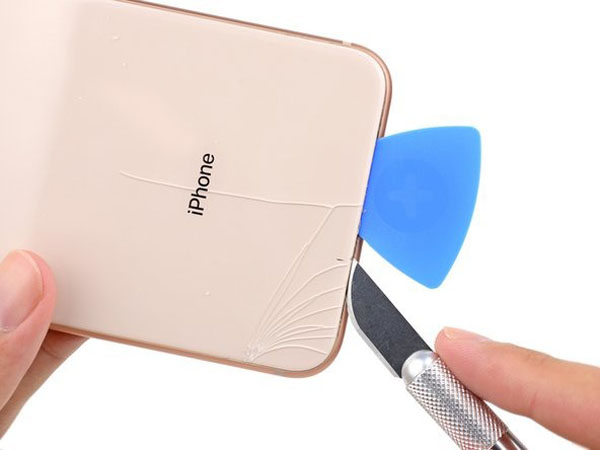

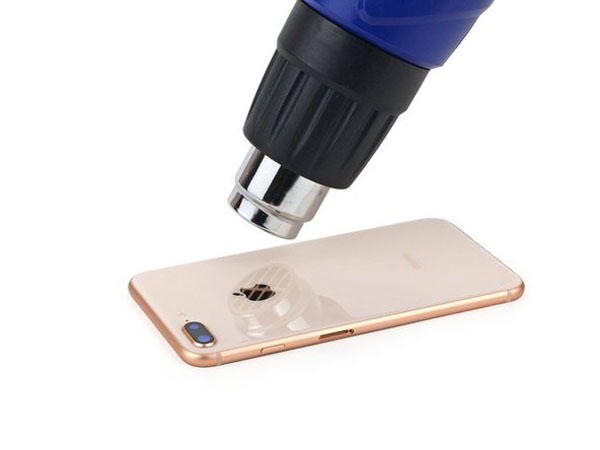

  • Sau khi cố gắng tháo bảng điều khiển phía sau khỏi iPhone 8 nguyên vẹn, chúng tôi quyết định giảm nhiệt, chỉ trong trường hợp đó là nước sốt bí mật.

    • Spoiler alert: nó không. Có vẻ như chất kết dính của sự lựa chọn của Apple là không thấm nước. Nếu bất cứ điều gì, nó làm mềm khung kim loại một chút, nhưng dường như nó không ảnh hưởng nhiều đến keo.

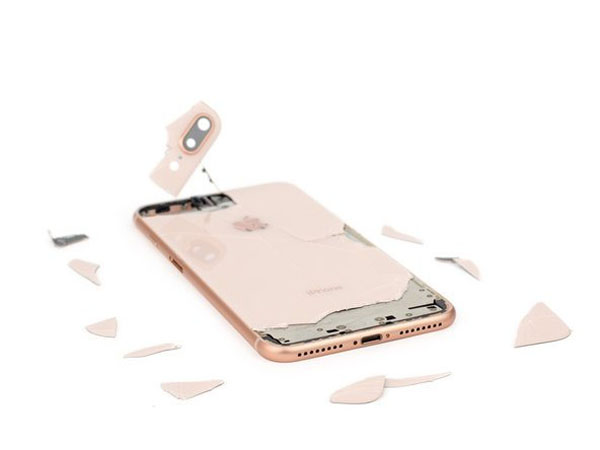

  • Lần này, chúng tôi hoàn toàn phá vỡ bảng điều khiển trên mục đích, để thử một tình huống thực tế hơn về việc loại bỏ một bảng điều khiển bị hỏng. Phán quyết: không bỏ điện thoại này. Loại bỏ một bảng điều khiển bị hỏng là nhiều khó khăn hơn nhận được nó ra trong một mảnh.

  • !!! Có lẽ lần tới chúng ta sẽ sử dụng nhiệt nhiều hơn.

Bước 14:

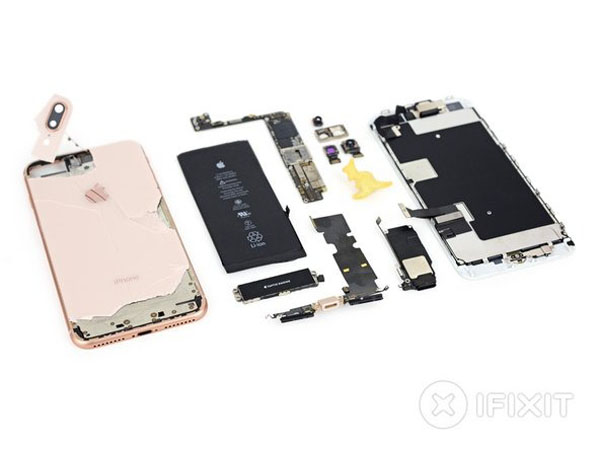

  • Một giọt nước mắt khó khăn khác dưới thắt lưng của chúng tôi, chúng tôi nhìn vào thành quả lao động của mình và cảm ơn …

  • Cảm ơn một lần nữa đến Circuitwise vì đã cho chúng tôi cắm trại tại chỗ của bạn.

  • Và cảm ơn Creative Electron cho tin sốt dẻo bên trong với máy X-quang mát mẻ độc ác của họ.
