Họ nói rằng những điều tốt đẹp đến trong ba. Có vẻ như Apple đã thực sự đưa câu châm ngôn đó lên trái tim với một phiên bản bất thường của ba chiếc điện thoại mới trong mùa này.

Chúng tôi đã cho bạn thấy những gì bên trong iPhone 8 – nhưng những gì về 8 Plus? Là sạc không dây được bọc trong kính màu hồng xinh đẹp, đủ để phân biệt iPhone 8 Plus trong dòng sản phẩm? Hay là hai tấm kính lớn chỉ là số phận hấp dẫn? Chúng tôi ở đây tại trụ sở của Circuitwise ở Sydney, Australia, để tìm hiểu. Tham gia với chúng tôi khi chúng tôi phá bỏ iPhone 8 Plus.

Chúng tôi có ba điều tốt đẹp hơn cho bạn – Facebook, Twitter và Instagram để giúp bạn luôn cập nhật mọi thứ sửa chữa!

5/5 - (1 bình chọn)

Bước 1:

8 Plus bổ sung thêm một số màn hình thưởng và một số tính năng thưởng. Chúng ta hãy xem:

  • Bộ xử lý Bionic Apple A11 với bộ xử lý chuyển động M11 được nhúng.
  • Dung lượng lưu trữ trên bo mạch 64 hoặc 256 GB.
  • Màn hình IPS IPS màn hình cảm ứng đa điểm 5,5 inch với độ phân giải 1920 × 1080 pixel (401 ppi).
  • Máy ảnh tele góc rộng và rộng 12 MP với khẩu độ ƒ / 1.8 và ƒ / 2.8 (tương ứng), zoom quang học và zoom kỹ thuật số 10x.
  • Máy ảnh 7 MP FaceTime HD có khả năng ghi hình ƒ / 2.2 và độ phân giải HD 1080p.
  • Hỗ trợ sạc không dây và sạc không dây.
  • Qi 802.11a / b / g / n / ac Wi-Fi + MIMO Bluetooth 5.0 + NFC.

Bước 2:

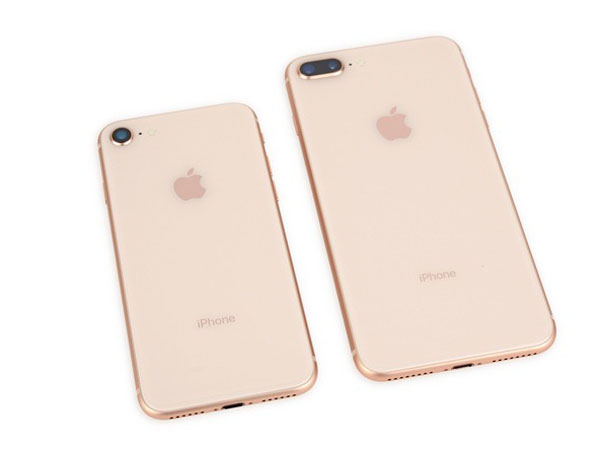

  • Từ phía trước, chúng tôi có … một chiếc iPhone. Ngoại trừ màu sắc mới, 8 Plus trông giống như một chiếc 6 Plus từ năm 2014.
  • Lật nó lên và một tính năng mới thực sự tỏa sáng. Chiếc kính bóng loáng đó phục vụ hai mục đích: sạc không dây và tăng gấp đôi khả năng crack – những cái mà iPhone không nhìn thấy từ chiếc 4s.

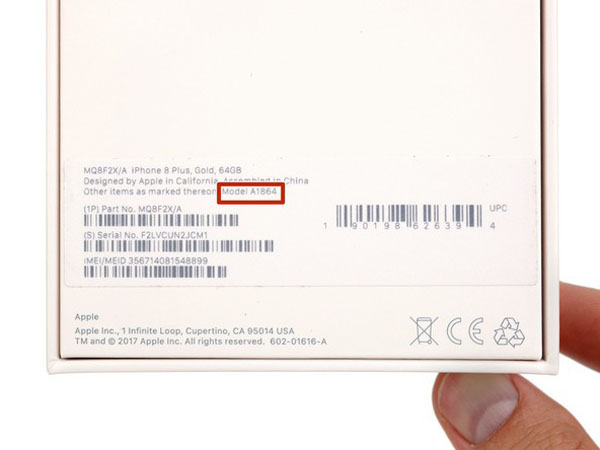

  • Trong một chiến thắng tuyệt vời cho các Giám đốc Thiết kế của Apple ở khắp mọi nơi, số mô hình đã bị xóa khỏi bảng điều khiển phía sau. Nhầm lẫn cho chiếc hộp, chúng tôi thấy rằng 8 Plus của chúng tôi là A1864 (một chiếc iPhone 8 cộng một).

Bước 3:

  • Chúng tôi không thể chờ đợi để có được một cái nhìn bên trong … và chúng tôi không phải, nhờ Creative Electron và công nghệ X quang ma thuật của họ.
  • Sau khi lấy 8 Plus cho một vòng quay trong máy X-quang, chúng ta thấy một xoắn ốc chóng mặt — cuộn dây sạc — ở mặt sau của điện thoại. Thêm về điều đó sau …
  • Cũng giống như trong iPhone 8, không có dấu hiệu của một logo của Apple, mà đã được nổi bật trong các mô hình trước như iPhone 7 Plus.
  • Nó không phải tất cả táo và cam so với thế hệ trước – chúng tôi cho rằng đó chính là Công cụ Taptic của yore.

Bước 4:

  • Pentalobe-puller trong tay, chúng tôi tìm thấy nemesis quen thuộc của chúng tôi – và nó mặc một số loại gasket, cho ingress-proofing, chúng tôi đoán.
  • IPhone mới này là một chút lo lắng cho ra mắt lớn của nó, vì vậy chúng tôi gọi trong iOpener của chúng tôi để áp dụng một số nhiệt và giúp nó thư giãn … chất kết dính của nó.
  • Một chút coaxing và chúng tôi có được iPhone này để mở ra. Bây giờ, nếu nó sẽ làm đổ ruột của nó …

Bước 5:

  • Đầu nối pin không phù hợp với thiết bị mở rộng đáng tin cậy của chúng tôi. Giống như chúng ta đã thấy trong iPhone 8, Apple đã bỏ qua những điểm ba khó khăn mà chúng ta thường thấy trên khung này và thay thế chúng bằng Phillips # 000 ốc vít.
  • Ngoài ra phản ánh iPhone 8, chúng tôi tìm thấy bốn tab pin, trong những năm trước đó đã có nhưng hai.
  • Hãy xem xét kỹ hơn pin, chúng tôi tìm thấy một 3.82 V, 2691 mAh tế bào cung cấp 10,28 Wh quyền lực.
  • Các 8 Plus gói ít hơn một cú đấm hơn người tiền nhiệm của nó – iPhone 7 Plus khoe khoang một 3.82 V, 2900 mAh tế bào đến trong lúc 11,1 Wh.
  • Nó cũng là một trọng lượng nhẹ xếp chồng lên nhau so với Galaxy Note8, mà thể thao 12,71 Wh (3300 mAh tại 3,85 V) quyền lực.
  • Vì sợ rằng bạn lo lắng về việc nhấn mạnh đến thông số kỹ thuật pin, Apple hứa hẹn tuổi thọ pin sẽ vẫn là một ứng cử viên với mô hình năm ngoái.

Bước 6:

  • Chỉ cần một vài lần từ Phillips của chúng tôi và các trình điều khiển tri-điểm và màn hình hiển thị là miễn phí … để đạt băng ghế dự bị. Để xem toàn bộ thông tin trên màn hình, hãy xem iPhone 8 của chúng tôi Teardown.

Các nhân viên kiểm tra các bộ phận của chúng tôi báo cáo rằng 8 và 8 Plus sử dụng cùng một phần nút chính, điều này sẽ làm cho phần thay thế cụ thể đó dễ dàng hơn một chút.

  • Chúng tôi đã đánh trúng thành công 3 trong số 4 tab dính khi tháo pin — để lại một cách chắc chắn tại chỗ. Có vẻ như quyết định của Apple chuyển sang bốn tab từ hai là để tránh tình trạng dính trên cuộn dây sạc không dây mới lạ mắt này.
  • Tăng tốc ngay lập tức, chúng tôi kéo thiết bị camera kép đã được hiệu chỉnh cho nhà máy.
  • Những máy ảnh 12 MP này được cố định chắc chắn với nhau, cho phép phần mềm được sử dụng cho chế độ dọc để kết hợp hình ảnh từ cả hai ống kính.

Bước 7:

Chúng tôi đưa cuộc thi nhìn chằm chằm camera của chúng tôi lên cấp độ tiếp theo — với tia X! Bằng cách điều chỉnh độ phơi sáng trên phạm vi của chúng tôi, một vài chi tiết khác nhau sẽ được xem xét. Bằng cách điều chỉnh độ phơi sáng trên phạm vi của chúng tôi, một vài chi tiết khác nhau sẽ được xem xét.

  • Hình ảnh đầu tiên cho thấy dấu vết cáp ribbon dưới cảm biến hình ảnh camera.
  • Hình ảnh cuối cùng cho thấy nam châm được sử dụng cho OIS chỉ trên một trong các máy ảnh kép.

Những nam châm bị thiếu và định hướng ngang chỉ là một lời nhắc nhở rằng đây không phải là iPhone X …

Bước 8:

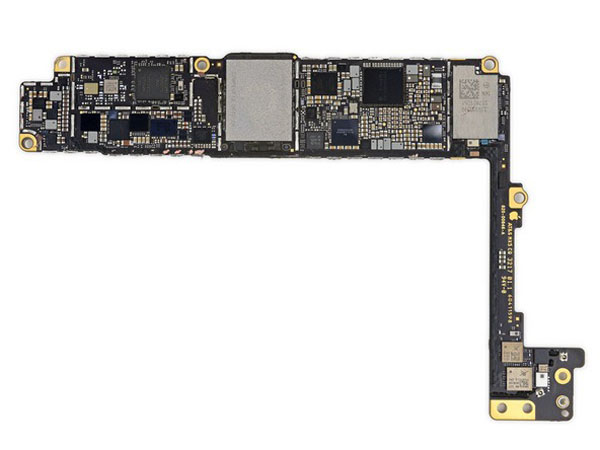

Chúng tôi đang phục vụ silicon tiếp theo! Ban logic, chúng tôi đang đến cho bạn. Có một số dự đoán hồi hộp khi chúng tôi tiếp cận một hội đồng quản trị logic trên một hội đồng midframe mới …

  • … Nhưng chúng tôi đang stoked để thấy rằng hội đồng quản trị logic được bảo đảm bằng cách sử dụng các ốc vít standoff tương tự và Phillips vít nhìn thấy trong iPhone khác.

Chúng tôi nhanh chóng loại bỏ và loại bỏ de-sticker bảng logic cho IC-ing trên bánh.

Bước 9:

Chúng ta hãy xem những gì iPhone 8 Plus có dưới mui xe:

  • Apple 339S00439 A11 Bionic SoC được xếp lớp trên RAM 3 GB LPDDR4 của Samsung.
  • Qualcomm MDM9655 Snapdragon X16 LTE modem.
  • Skyworks SkyOne SKY78140.
  • Avago 8072JD112 P215 730N71T – có khả năng theo dõi phong bì IC.
  • Skyworks 77366-17 quad-band GSM mô-đun bộ khuếch đại công suất.
  • NXP 80V18 mô-đun NFC an toàn.

Bước 10:

Và mặt khác, chúng tôi tìm thấy:

  • Murata 339S00399 Mô-đun WiFi / Bluetooth.
  • Apple 338S00248, 338S00309 PMIC và S3830028.
  • Bộ nhớ flash NAND SDMPEGF12 64 GB của SanDisk.
  • Qualcomm WTR5975 Bộ thu phát RF Gigabit LTE và PMD9655.
  • PMIC NXP 1612A1 — Có khả năng lặp lại vi xử lý 1610 tristar IC Skyworks 3760 3759 1727.
  • Thiết bị chuyển mạch RF và SKY762-21 207839 1731 Bộ chuyển mạch RF.

Bước 11:

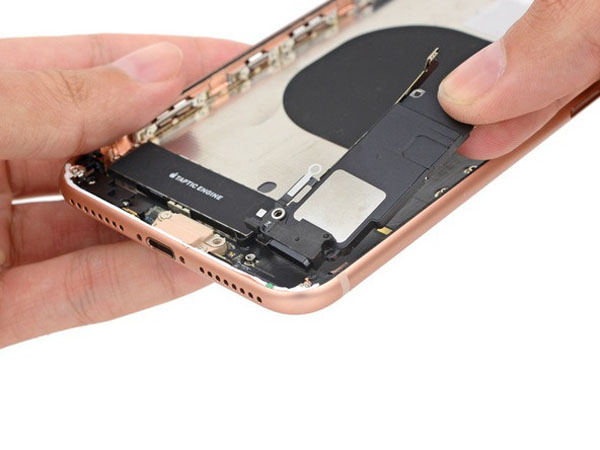

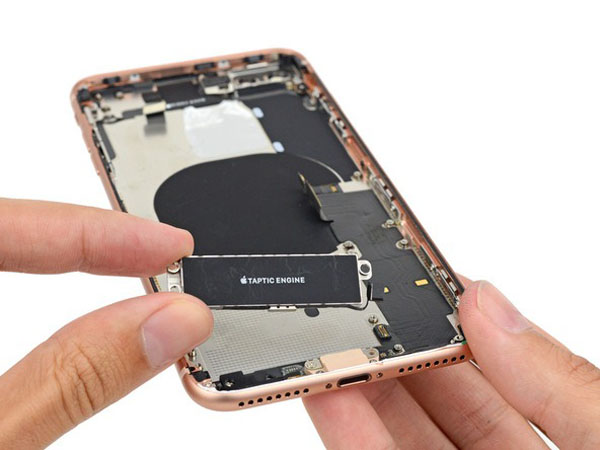

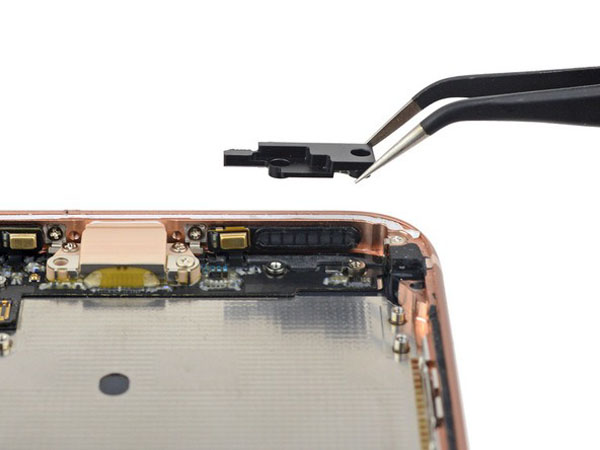

  • Với bảng logic ra, chúng ta có thể loại bỏ một số thành phần ngoại vi. Chúng tôi đi vào tình trạng quá tải cảm giác khi chúng tôi bật ra loa, chạm vào Công cụ Taptic của chúng tôi và thổi qua lỗ thông khí áp.
  • Bạn có nhớ khi nào bạn có thể hoán đổi loa mà không cần tháo bo mạch logic không? iFixit nhớ.
  • Làm thế nào về khi bạn có thể loại bỏ các Taptic Engine mà không cần loại bỏ các loa? Vâng, chúng tôi cũng nhớ điều đó.

Mặc dù chúng tôi rất vui vì nhiều thành phần vẫn là mô-đun, bố cục và bố cục mới có vẻ giống như một trò chơi gần như không thể nhặt được.

  • Đây là một chút nhựa? Ồ đúng rồi, chúng tôi đã trả lời năm ngoái khi lần đầu tiên chúng tôi làm quen với kiểu lỗ thông khí này.

Còn nhiều bất lợi nữa và chúng ta sẽ cần phải có một ngôi nhà DeLorean.

Bước 12:

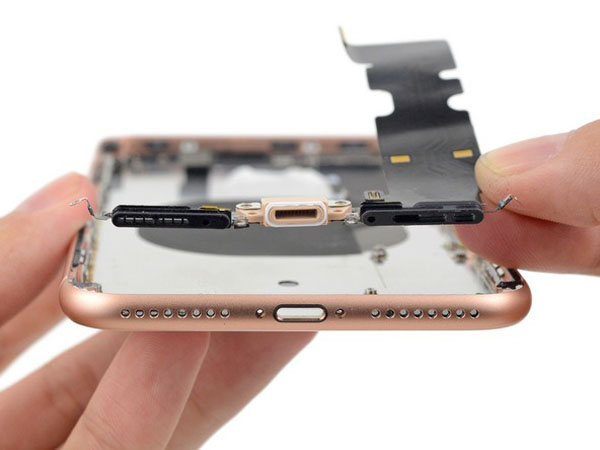

  • Chúng tôi tháo cáp cổng Lightning và dành một chút thời gian để kiểm tra bản cập nhật đáng chú ý này.
  • iPhone 8: thiết kế mới có thể có nghĩa là tiêu tan nhiệt nhanh chóng để sạc nhanh, nhưng ít nhất nó có vẻ như được mã hóa bằng màu sắc để phù hợp với cơ thể của điện thoại và chiếc kính bí ẩn độc quyền của Apple.
  • Nhấn mạnh không chỉ được đặt trên màu sắc của kính, đạt được thông qua một quá trình màu bảy lớp, nhưng trên bản thân vật liệu, được gia cố với một “cấu trúc bên trong bằng laser, hàn, thép và đồng.”Điều này thực sự là gì và ý nghĩa của nó đối với hiệu suất, độ cứng và mục tiêu tương lai của Apple đối với thủy tinh kim loại vẫn được nhìn thấy. Bây giờ, chúng ta biết rằng Apple thích màu Pantone.

Bước 13:

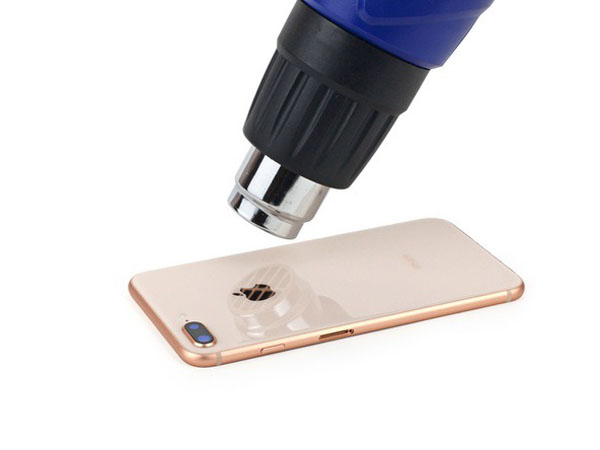

  • Sau khi tháo bỏ cẩn thận bảng điều khiển phía sau từ iPhone 8 nguyên vẹn, chúng tôi quyết định đi cứng trên lửa, chỉ trong trường hợp đó là nước sốt bí mật.
  • Cảnh báo spoiler: nó không phải là. Có vẻ như chất kết dính của Apple là sự lựa chọn khá không thấm vào sức nóng. Nếu có, nó làm mềm khung kim loại một chút, nhưng nó dường như không làm được gì nhiều với keo.

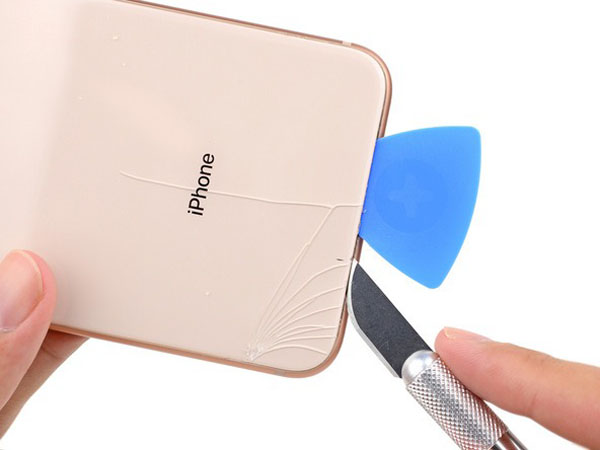

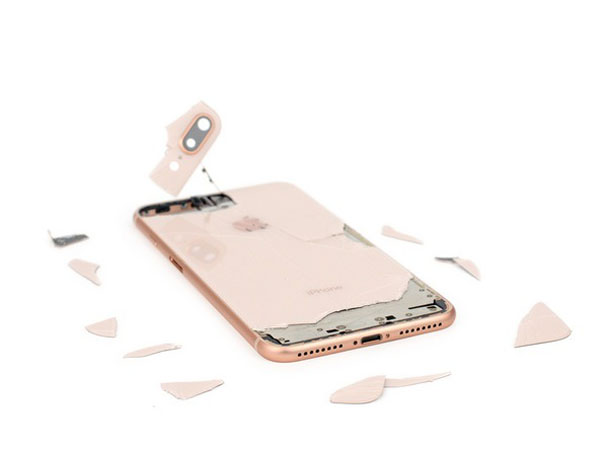

  • Lần này, chúng tôi hoàn toàn phá vỡ bảng điều khiển trên mục đích, để thử một tình hình thực tế hơn của việc loại bỏ một bảng điều khiển bị hỏng. Bản án: không thả điện thoại này. Việc tháo một tấm panel bị hỏng sẽ khó khăn hơn nhiều so với việc tháo nó ra thành một mảnh.

!!! Có lẽ lần sau chúng ta sẽ sử dụng nhiều nhiệt hơn.

Bước 14:

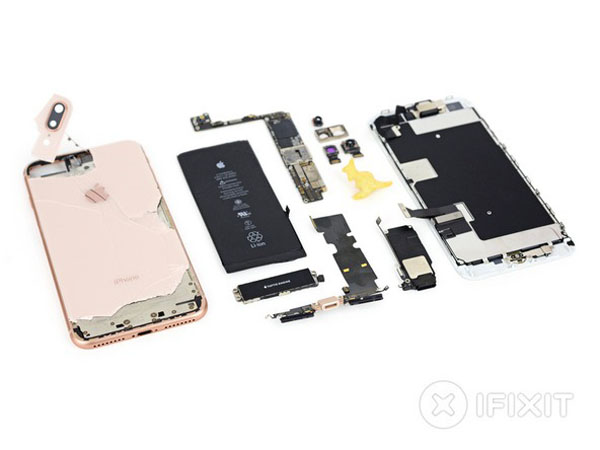

  • Một sự rách rưới khó khăn dưới thắt lưng của chúng tôi, chúng tôi nhìn vào thành quả lao động của chúng tôi, và cảm ơn …
  • Một lần nữa xin cảm ơn đến Circuitwise vì đã cho chúng tôi cắm trại tại địa điểm của bạn.
  • Và nhờ có Creative Electron cho những chiếc muỗng bên trong với chiếc máy X-quang lạnh độc ác của họ.
