iPhone SE – Thay thế điều khiển âm lượng

• Nếu kính hiển thị của bạn bị nứt, hãy tiếp tục bị vỡ và ngăn ngừa tổn thương cơ thể trong quá trình sửa chữa bằng cách chạm vào kính.
• Lay chồng lên nhau dải băng đóng gói rõ ràng trên màn hình của iPhone cho đến khi toàn bộ khuôn mặt được bao phủ.

Điều này sẽ giữ cho mảnh thủy tinh chứa và cung cấp tính toàn vẹn cấu trúc khi prying và nâng màn hình.

!!! Đeo kính an toàn để bảo vệ đôi mắt của bạn khỏi bất kỳ kính nào bị rung trong quá trình sửa chữa.

!!! Trước khi tiếp tục, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

• Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

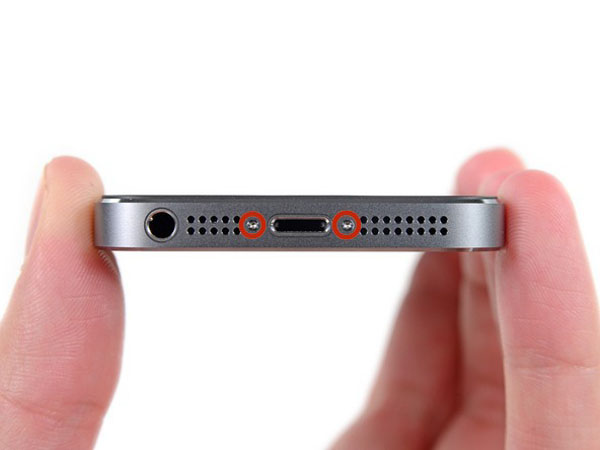

• Tháo hai vít Pentalobe 3,9 mm ra khỏi hai bên đầu nối Lightning.

Trong các bước sau, bạn sẽ kéo màn hình ra khỏi thân máy. Màn hình hiển thị bao gồm màn hình kính và khung bezel bằng nhựa với các kẹp kim loại.

• Bất kể công cụ bạn sử dụng, bạn cần chắc chắn rằng bạn kéo toàn bộ màn hình lên.
• Nếu kính bắt đầu tách ra khỏi nhựa, như thể hiện trong hình ảnh đầu tiên, hãy trượt công cụ mở nhựa giữa khung nhựa và thân điện thoại bằng kim loại để nhổ các kẹp kim loại ra khỏi vỏ máy.

Nếu bạn lắp ráp lại điện thoại với khung bezel màn hình riêng biệt, bạn có thể muốn đặt một dải keo dính mỏng giữa khung bezel nhựa và kính để giữ điện thoại đóng lại.

Hai bước tiếp theo thể hiện bằng cách sử dụng iSclack, một công cụ tuyệt vời để mở iPhone an toàn mà chúng tôi khuyên bạn nên dành cho bất kỳ ai thực hiện nhiều sửa chữa. Nếu bạn không sử dụng iSclack, hãy bỏ qua hai bước tiếp theo.

• Đóng tay cầm trên iSclack, mở hàm kẹp.
• Đặt đáy iPhone của bạn ở giữa các cốc hút, chống lại máy đo độ sâu nhựa.
• Cốc hút hàng đầu nên đặt ngay phía trên nút home.
• Mở các chốt để đóng các hàm của iSclack. Đặt giữa các cốc hút và ấn chúng vào phần trên và dưới của iPhone.

• Giữ chặt iPhone của bạn và đóng tay cầm của iSclack để tách các cốc hút, kéo bảng mặt trước lên từ vỏ phía sau.
• ISclack được thiết kế để mở một cách an toàn iPhone của bạn vừa đủ để tách các mảnh, nhưng không đủ để làm hỏng cáp nút home.

Bỏ hai cốc hút ra khỏi iPhone của bạn.

• Bỏ qua ba bước tiếp theo và tiếp tục Bước 9.

• Nếu bạn không có iSclack, hãy sử dụng một cốc hút duy nhất để nâng bảng mặt trước:
• Nhấn một cốc hút lên màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc là hoàn toàn trên màn hình để có được một con dấu chặt chẽ.

!!! Bảng điều khiển phía trước được gắn với các clip và có một số cáp ribbon kết nối nó với phần còn lại của điện thoại. Mục tiêu của bạn ở đây là phát hành các clip và mở điện thoại chỉ đủ để ngắt kết nối cáp. Đi chậm và cẩn thận để tránh thiệt hại.

Đảm bảo rằng cốc hút được gắn chắc chắn vào cụm mặt trước gần nút home.

• Trong khi giữ iPhone xuống bằng một tay, hãy kéo cốc hút lên để hơi tách nút đầu cuối của bảng điều khiển phía trước khỏi vỏ phía sau.
• Với một công cụ mở nhựa, nhẹ nhàng nâng các cạnh của vỏ phía sau xuống, cách xa cụm bảng điều khiển phía trước, trong khi bạn kéo lên bằng cốc hút.

!!! Hãy dành thời gian của bạn và áp dụng công ty, lực lượng không đổi. Bảng 5 mặt trước lắp ráp là một phù hợp chặt chẽ hơn nhiều so với hầu hết các thiết bị.

!!! Không cố gắng tháo hoàn toàn cụm bảng mặt trước ra khỏi vỏ phía sau, vì có một số cáp ribbon tinh tế kết nối chúng.

• Kéo nub nhựa để nhả con dấu chân không trên cốc hút.
• Tháo cốc hút ra khỏi cụm màn hình.

• Mở điện thoại vừa đủ để lộ khung kim loại bao phủ cáp nút home.

!!! Không mở điện thoại quá xa hoặc bạn có nguy cơ làm hỏng dây cáp nút chủ hoặc ổ cắm mà nó cắm vào. Giữ dây cáp lỏng lẻo – nếu nó bị căng căng, quá xa.

• Chỉ lắp ráp nút gốc của điện thoại sẽ có khả năng sử dụng chức năng Touch ID. Nếu bạn trích xuất cáp, việc cài đặt nút trang chủ mới sẽ chỉ khôi phục các chức năng nút trang chủ thông thường, chứ không chỉ các tính năng của Touch ID.
• Sử dụng đầu của một spudger để đẩy khung miễn phí và loại bỏ nó bằng nhíp.

Hai bước tiếp theo được áp dụng để lắp ráp lại. Bỏ qua chúng và tiếp tục Bước 12 cho đến khi lắp ráp lại.

Trong khi lắp ráp lại, bạn sẽ cần phải cài đặt lại giá đỡ cáp Touch ID. Đầu khung cần trượt giữa pin và đầu nối cáp ID cảm ứng, phía trước thẻ kim loại. Phía dưới phải chốt xuống trên đầu nối.

Trượt đầu của giá đỡ qua đầu nối cáp ID cảm ứng từ trái sang phải.

• Sử dụng đầu phẳng của một ống hút để chụp phần phía trước của giá đỡ cáp cảm ứng xuống trên đầu nối cáp.

Nếu giá đỡ không bị tuôn ra, bạn có thể cần phải tháo khung và trượt lại trên đầu nối cáp để phù hợp hơn.

• Sử dụng đầu của một spudger để nâng đầu nối cáp nút home lên khỏi ổ cắm của nó.

!!! Hãy chắc chắn rằng bạn đang tách đầu nối cáp khỏi ổ cắm của nó và không phải tò mò toàn bộ ổ cắm. Ổ cắm nằm trên dây cáp dán riêng của nó có thể được nâng lên nếu bạn không cẩn thận.

• Khi đầu nối đã được nhả ra, hãy kéo đầu cuối của nút lắp ráp ra khỏi vỏ máy, sử dụng phần trên của điện thoại làm bản lề.
• Mở màn hình hiển thị về góc 90º, và tựa nó vào vật gì đó để giữ nó trong khi bạn đang làm việc trên điện thoại.
• Thêm băng cao su để giữ màn hình hiển thị an toàn tại chỗ trong khi bạn làm việc. Điều này ngăn cản sự căng thẳng quá mức trên cáp hiển thị.

Trong một nhúm, bạn có thể sử dụng một đồ uống đóng hộp chưa mở để giữ màn hình.

• Tháo hai vít Phillips # 000 1.6 mm bảo đảm giá đỡ đầu nối pin kim loại vào bảng logic.

• Tháo khung nối đầu nối pin bằng kim loại ra khỏi iPhone.

• Sử dụng đầu phẳng của một ống hút để nhẹ nhàng nâng đầu nối pin lên từ ổ cắm của nó trên bảng logic.

!!! Hãy rất cẩn thận để chỉ nâng lên trên kết nối pin chính nó và không phải là ổ cắm trên bảng logic. Nếu bạn nâng lên trên ổ cắm bảng logic hoặc bản thân hội đồng quản trị, bạn có thể phá hủy ổ cắm hoặc làm hỏng các thành phần lân cận trên bảng.

Tháo các vít sau đảm bảo khung cáp lắp ráp bảng mặt trước vào bảng logic:

• Một vít Phillips # 000 1,7 mm.
• Một vít Phillips # 000 1,2 mm.
• Một vít Phillips # 000 1,3 mm.
• Một vít Phillips # 000 dài hơn 1,7 mm

Trục vít 1,7 mm này có xu hướng không bị thu hút bởi một tuốc nơ vít từ hóa. Cẩn thận không để mất nó khi tháo ra.

!!! Điều đặc biệt quan trọng là phải theo dõi các vít của bạn trong bước này để lắp ráp lại. Vô tình sử dụng ốc vít 1,3 mm hoặc một trong các vít 1,7 mm ở lỗ dưới cùng bên phải sẽ dẫn đến thiệt hại đáng kể cho bo mạch logic khiến điện thoại không còn khởi động đúng cách nữa.

!!! Vô tình sử dụng ốc vít 1,3 mm hoặc một trong các vít 1,7 mm ở lỗ dưới cùng bên phải sẽ dẫn đến thiệt hại đáng kể cho bo mạch logic khiến điện thoại không còn khởi động đúng cách nữa.

• Tháo khung cáp lắp ráp bảng mặt trước khỏi bo mạch logic.

• Sử dụng một spudger hoặc một móng tay để ngắt kết nối camera mặt trước và cáp cảm biến.

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại cáp trong bước này.

• Ngắt kết nối đầu nối cáp LCD.

Khi lắp ráp lại điện thoại, cáp LCD có thể bật ra khỏi đầu nối. Điều này có thể dẫn đến các đường trắng hoặc màn hình trống khi bật lại điện thoại của bạn. Nếu điều đó xảy ra, chỉ cần kết nối lại cáp và điện chu kỳ điện thoại của bạn. Cách tốt nhất để cấp nguồn cho điện thoại của bạn là ngắt kết nối và kết nối lại pin.

• Cuối cùng, ngắt kết nối đầu nối cáp số hóa.

• Tháo cụm mặt trước khỏi vỏ phía sau.

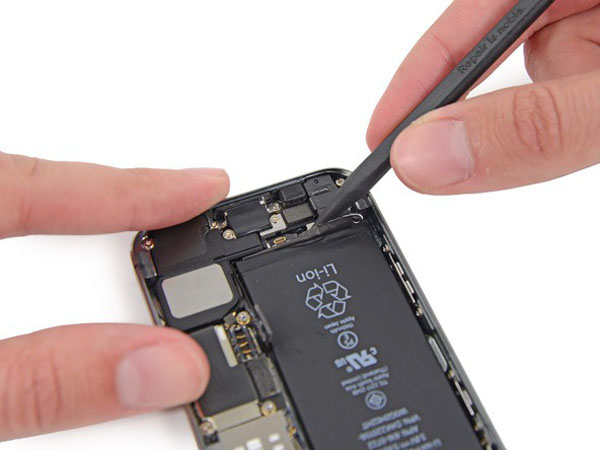

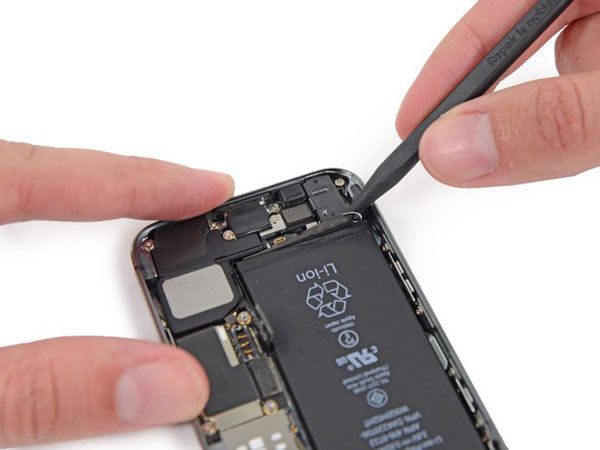

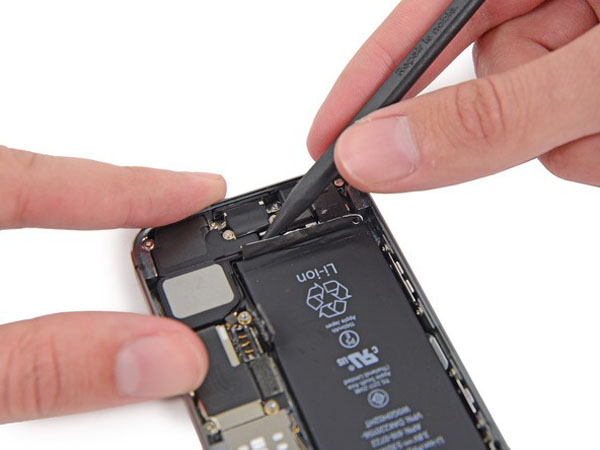

• Chạy đầu của một spudger giữa pin và giắc cắm tai nghe để mở ra thẻ kết dính pin.

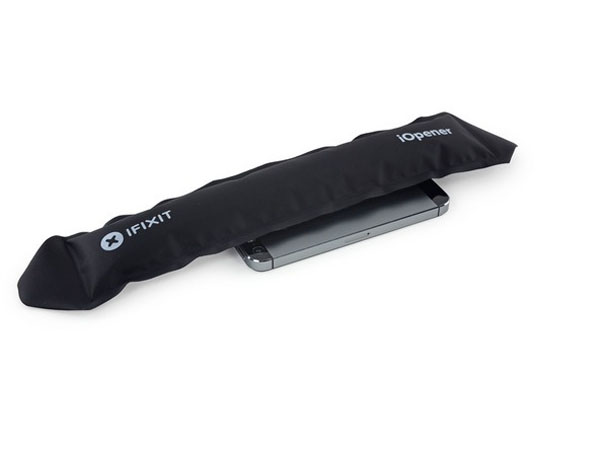

• Quan trọng: Áp dụng nhiệt cho phía dưới của vỏ iPhone bằng cách sử dụng một iOpener hoặc pad sưởi tương tự để làm mềm dải băng dính và làm cho chúng linh hoạt hơn, nếu không chúng có thể sẽ vỡ khi bạn kéo chúng.

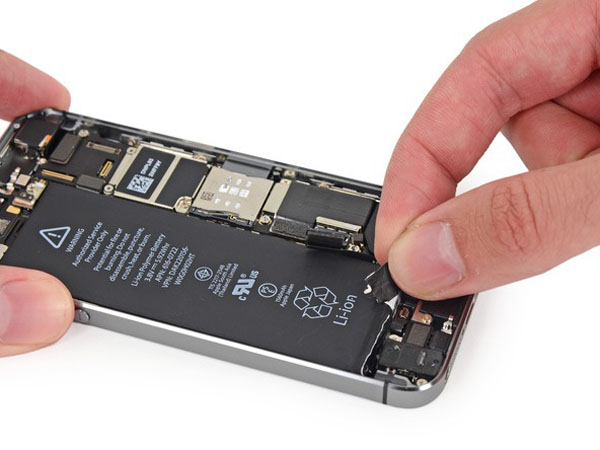

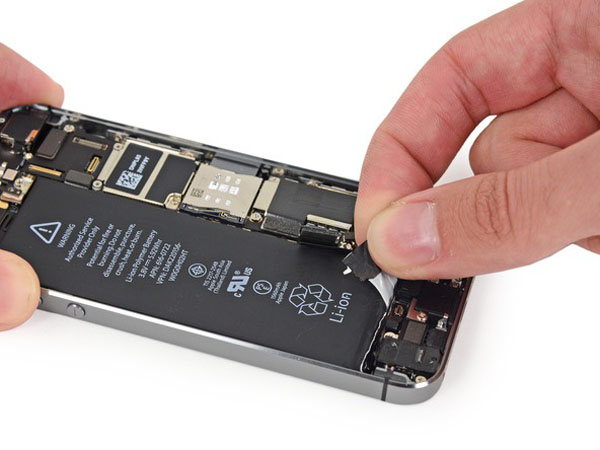

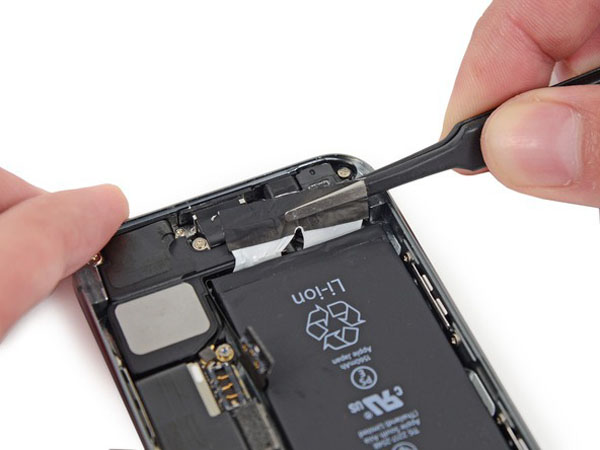

• Kéo thẻ dính pin ra khỏi điện thoại.

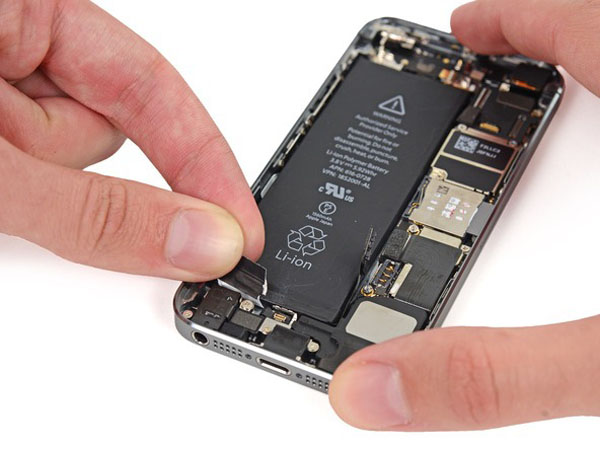

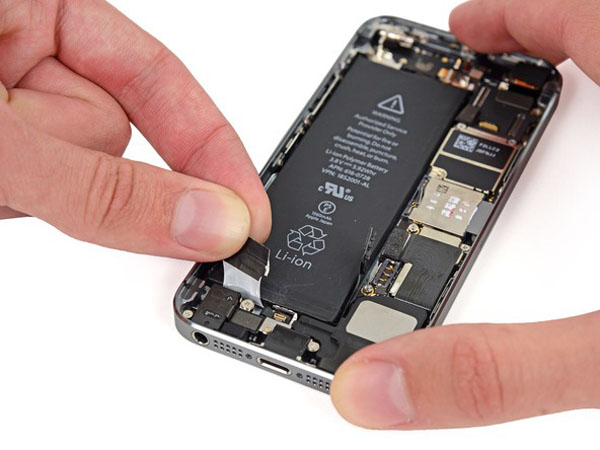

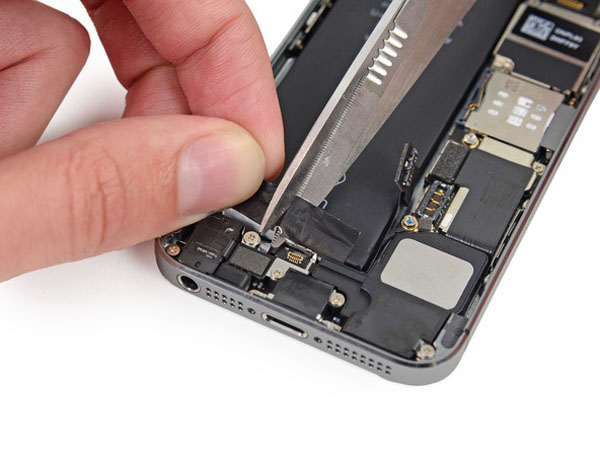

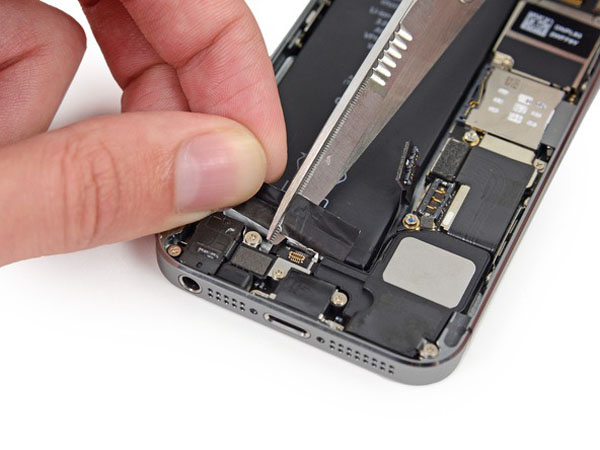

• Cắt thẻ keo dính màu đen giữa hai dải dính màu trắng, tách chúng ra.

!!! Cố gắng giữ các dải phẳng và không bị rách trong quá trình này; dải nhăn sẽ dính với nhau và phá vỡ thay vì kéo ra sạch.

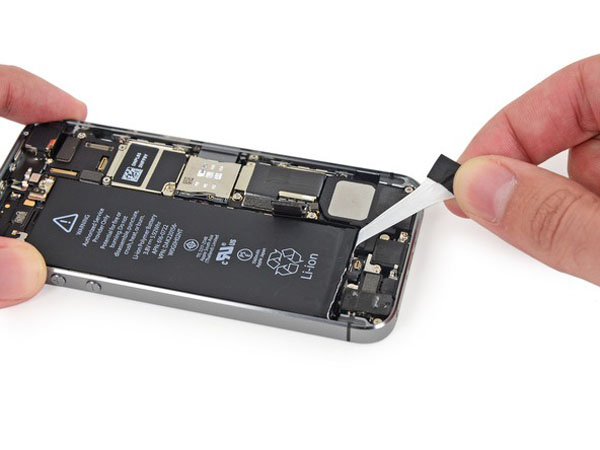

• Từ từ kéo một trong các dải dính pin ra khỏi pin, về phía dưới cùng của iPhone. Kéo phần màu trắng của dải khi có thể, tab màu đen có thể rơi ra.
• Kéo đều đặn, duy trì sức căng liên tục trên dải khi nó trượt ra từ giữa pin và vỏ phía sau. Để có kết quả tốt nhất, hãy kéo dải ở góc 60º trở xuống.
• Hãy cẩn thận không để snag nó trên bất kỳ thành phần iPhone nội bộ khác.

Dải sẽ kéo dài nhiều lần độ dài ban đầu của nó. Tiếp tục kéo, lấy lại dải gần pin nếu cần thiết, cho đến khi toàn bộ dải được cung cấp miễn phí.

• Lặp lại cho dải thứ hai.
• Nếu bạn đã xóa cả hai dải thành công, hãy bỏ qua hai bước tiếp theo.

!!! Nếu một trong các dải băng dính phá vỡ bên dưới pin và không thể lấy ra được, hãy thử gỡ bỏ dải còn lại và sau đó tiến hành bước tiếp theo.

• Nếu bất kỳ dải băng dính nào bị vỡ và pin vẫn bị kẹt ở vỏ phía sau, hãy chuẩn bị iOpener hoặc sử dụng máy sấy tóc để làm nóng vỏ sau phía sau pin.

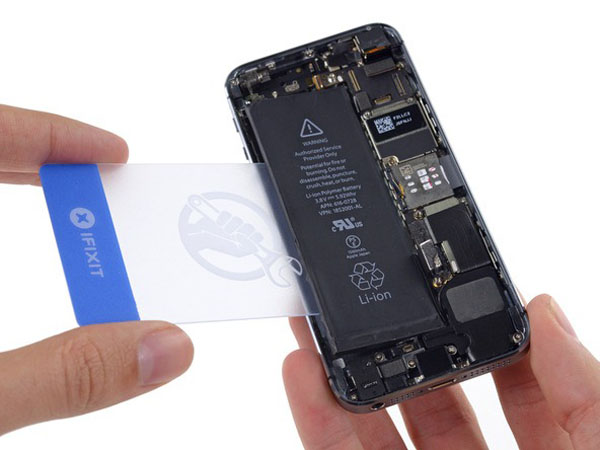

• Lật lại iPhone và lắp thẻ nhựa vào giữa vỏ máy và vỏ phía sau.

!!! Không được nâng lên chống lại bảng logic hoặc bạn có thể làm hỏng điện thoại.

!!! Tránh tò mò ở phía trên bên trái gần điều khiển âm lượng, hoặc bạn có thể làm hỏng cáp ribbon nút âm lượng.

!!! Giữ thẻ càng phẳng càng tốt để tránh làm cong pin, điều này có thể làm hỏng pin và làm cho pin phát ra các hóa chất nguy hiểm hoặc bắt lửa. Không sử dụng bất kỳ dụng cụ sắc nhọn nào để nhổ pin.

• Nhấn thẻ ở xa hơn để phá vỡ chất kết dính phía sau pin.

Ngoài ra, một miếng chỉ tơ nha khoa có thể được sử dụng để tách pin khỏi vỏ phía sau. Một giải pháp thay thế mạnh mẽ hơn cho chỉ tơ nha khoa là một chuỗi đàn guitar không dây, chẳng hạn như một chuỗi 0,009 E từ một bộ 12 chuỗi.

• Chỉ tơ nha khoa hoặc chuỗi phía sau các góc pin phía trên, mang các đầu lại với nhau, quấn chúng quanh một miếng vải gấp lại và kéo đều.

• Kéo pin ra khỏi vỏ phía sau.

Nếu pin thay thế của bạn được đặt trong một ống tay áo bằng nhựa, hãy tháo ống tay áo ra trước khi lắp đặt bằng cách kéo nó ra khỏi cáp ribbon.

Khi lắp pin, tham khảo hướng dẫn này để thay thế các dải dính của pin.

Thực hiện khôi phục cài đặt gốc sau khi khôi phục. Điều này có thể ngăn chặn một số vấn đề và đơn giản hóa xử lý sự cố.

Tháo các vít sau bảo vệ nút âm lượng và giá đỡ chuyển chuông sang bên hông của vỏ phía sau:

• Một vít Phillips 1,9 mm
• Hai vít Phillips 1.6 mm

• Sử dụng đầu của một spudger để nâng khung công tắc chuông ra xa cạnh của vỏ máy.
• Tháo công tắc chuông khỏi hốc của nó giữa giá đỡ công tắc chuông và vỏ máy.

Lưu ý hướng để lắp ráp lại: Đường màu đỏ phải nằm ở đầu nút. Điểm nhấn ở mặt sau của nút công tắc chuông phải ở cùng vị trí như, và giao phối với, công tắc cơ khí trên cáp.

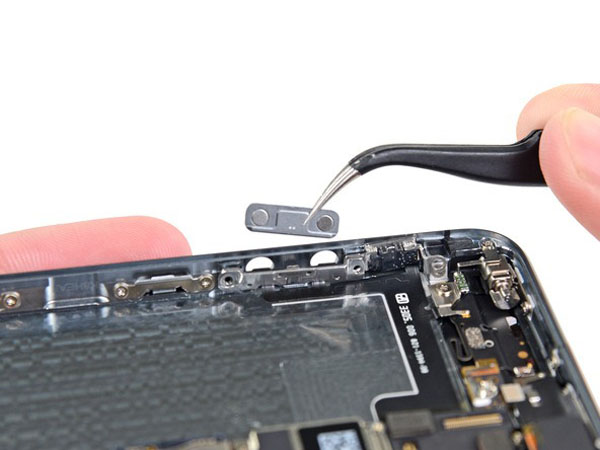

• Sử dụng một spudger để nâng lên khung nút âm lượng từ phía bên của vỏ phía sau.
• Tháo các nút âm lượng.

Trong quá trình lắp ráp lại, đảm bảo nút ‘+’ (tăng âm lượng) nằm trong lỗ gần nhất với công tắc chuông.
