Korg Volca Mix-Hướng dẫn tháo lắp

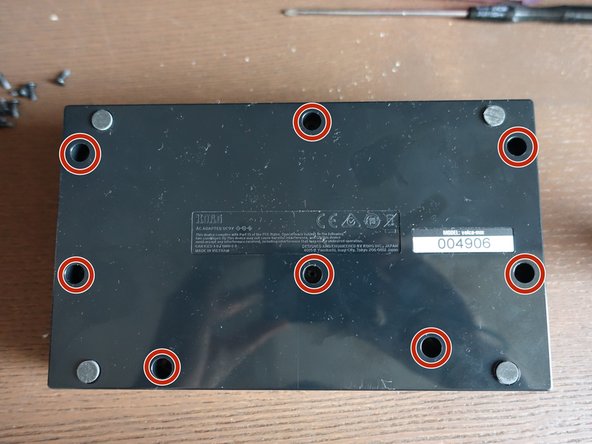

Màu đỏ: Tháo tám vít.

Tháo hộp nhựa dưới cùng. Bạn sẽ thấy PCB.

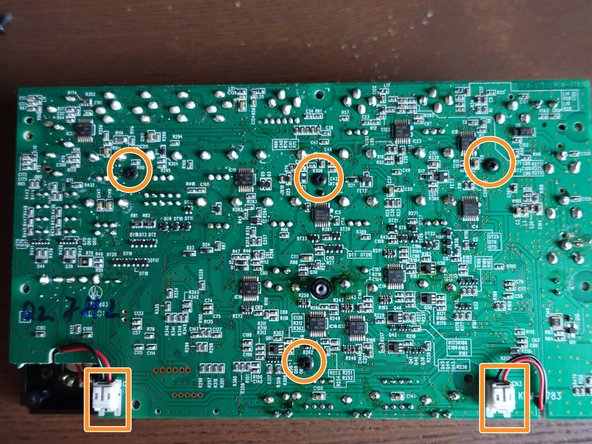

Màu cam: Tháo bốn vít khác và mở chốt hai giắc cắm loa.

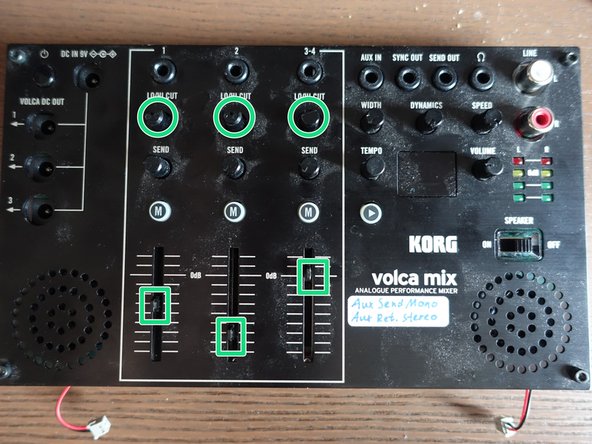

Màu xanh lá: Tháo ba nút Hi / Lo-Cut và ba nút bấm. Bây giờ bạn có thể tháo PCB khỏi vỏ.

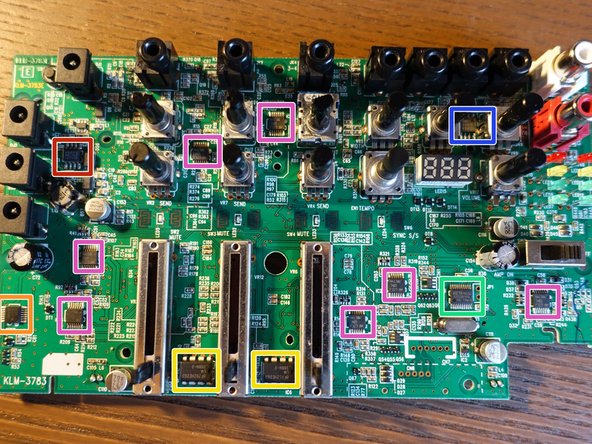

Màu đỏ: Texas Instruments – TPS54231 2A, 28V-Input Step-Down DC / DC-Converter.

Màu cam: Texas Instruments – CD4013B D-Flipflop. Tôi không chắc chắn nếu điều này là chính xác. Đánh dấu là CM013B / 77K G4 / A32G

Màu vàng: National Semiconductor – Bộ khuếch đại công suất âm thanh điện áp thấp LM386

Màu xanh lá: ST Microelectonics – Vi điều khiển STM32F030F4 .

Màu xanh dương: JRC – Bộ khuếch đại hoạt động dòng cao kép NJM4556A

Màu tím: ST Microelectronics – Bộ khuếch đại hoạt động bốn phương pháp TL084CDT JFET

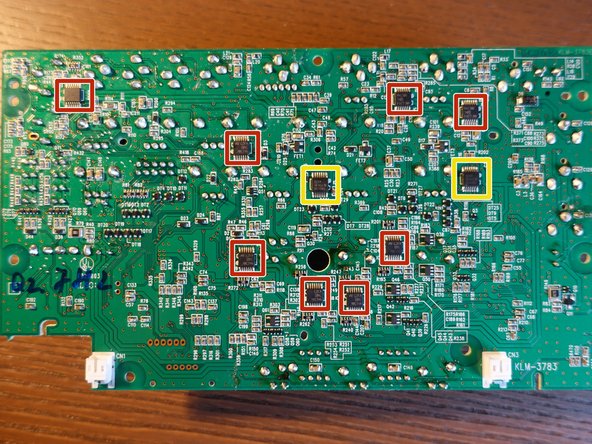

Màu vàng: Texas Instruments – CD4013 D-Flipflop

Màu đỏ: ST Microelectronics – LT084CDT Bộ khuếch đại hoạt động bốn JFET
