Lennox Y0349 Thermostat-Hướng dẫn tháo lắp

Bước 1: Máy điều nhiệt

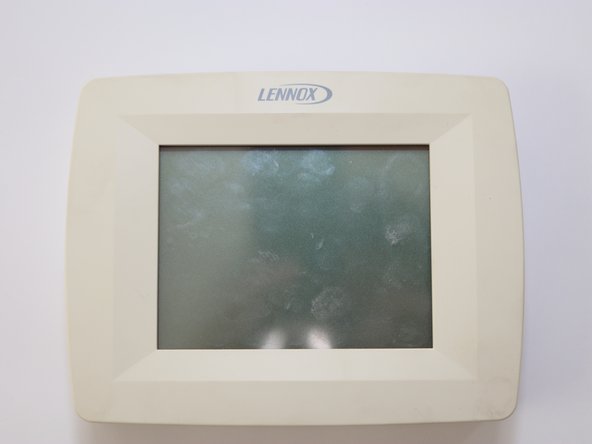

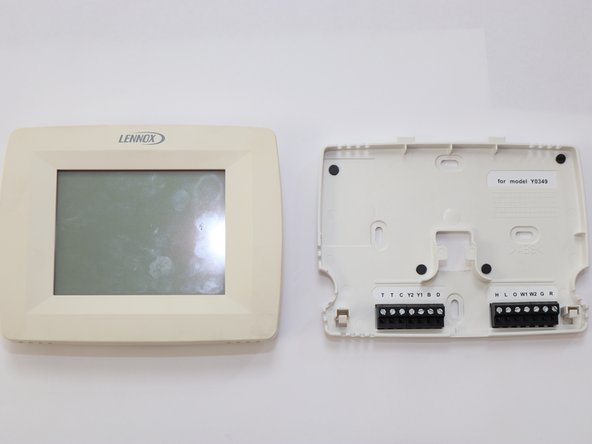

• Đây là Lennox Y0349.

Bước 2: Tháo bộ điều nhiệt khỏi tường

• Đẩy vào ở dưới cùng của bộ điều nhiệt, kéo xuống và tháo bộ điều nhiệt ra khỏi tường
• Lưu ý: bộ ngắt mạch cho hệ thống HVAC PHẢI tắt. Thận trọng khi xử lý dây điện.

Bước 3: Tháo tấm lưng

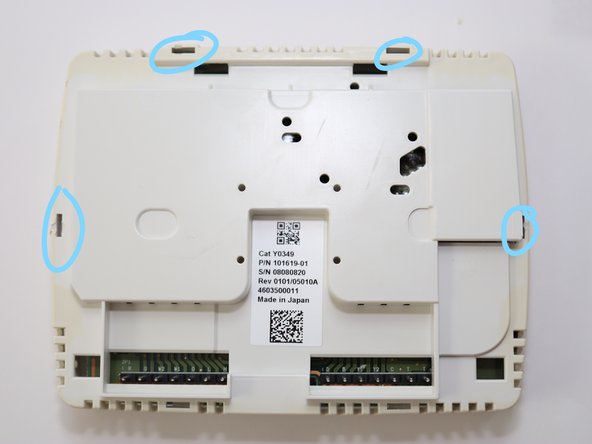

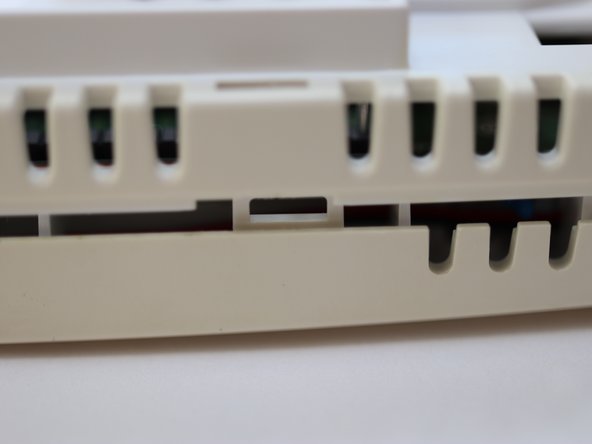

• Xác định vị trí các mấu nhựa và sử dụng tuốc nơ vít đầu phẳng, đẩy chúng vào bên trong. Điều này có thể mất một số lực, nhưng nhựa sẽ khá dễ dàng.

Bước 4: Tháo bo mạch và hiển thị

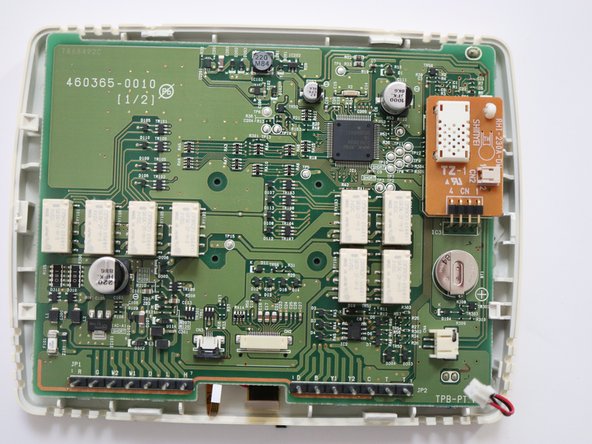

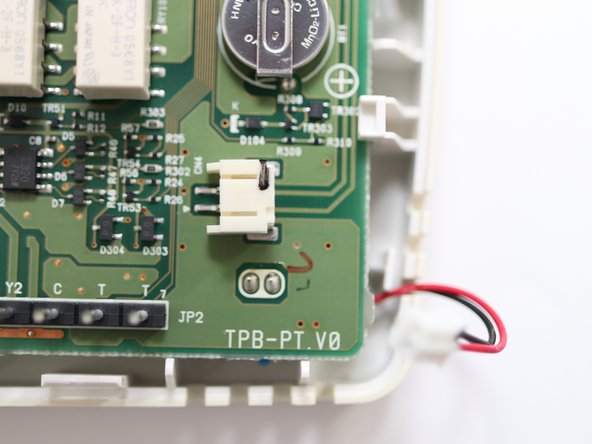

• Hội đồng quản trị được tiếp xúc! Bây giờ chỉ cần đẩy lùi các tab nhựa kết nối bo mạch và ngắt kết nối cáp

Bước 5: Bo mạch và màn hình LCD - Nhìn gần hơn

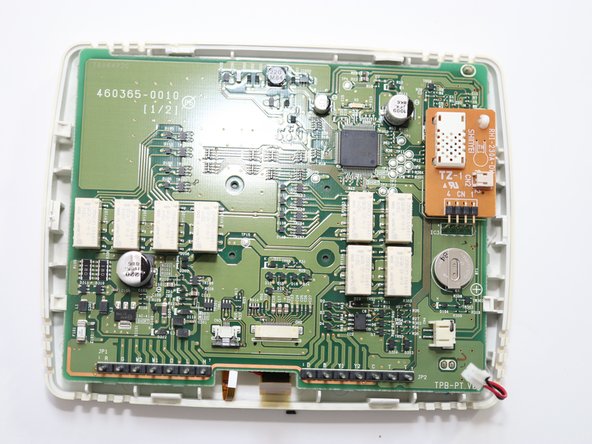

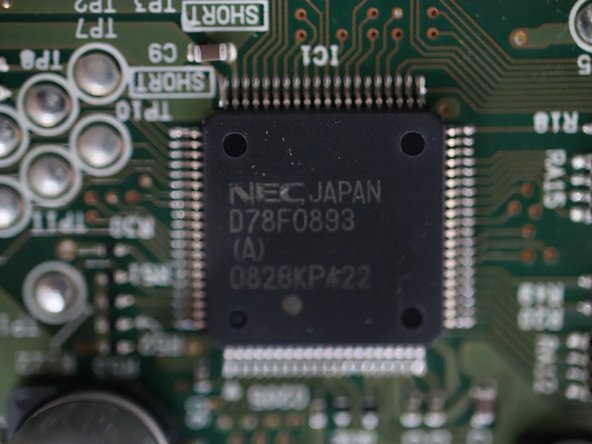

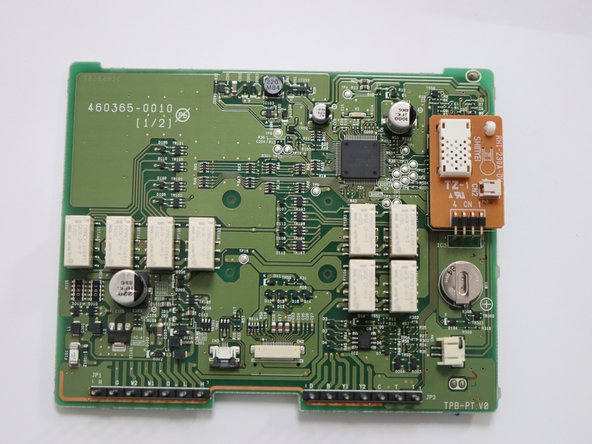

• Bây giờ bo mạch được tháo ra, chúng ta thấy 8 rơ le 3 volt, cảm biến nhiệt độ và độ ẩm (trên bo mạch riêng), một cục pin nhỏ và bộ vi xử lý.

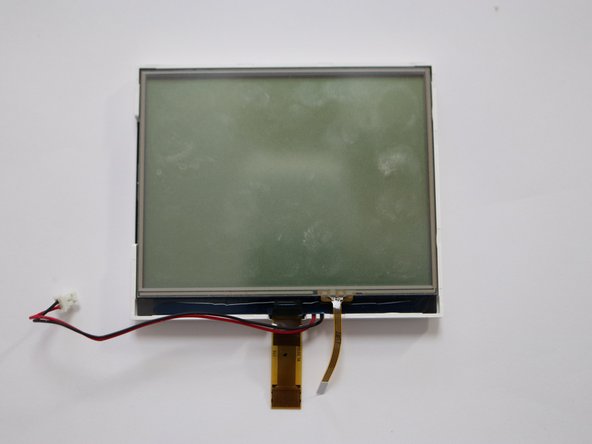

• Màn hình có 3 cáp (cáp rộng dành cho màn hình LCD, cáp nhỏ dành cho bộ số hóa và cáp đơn giản, màu đỏ và đen dành cho đèn nền.

Bước 6: Mở màn hình

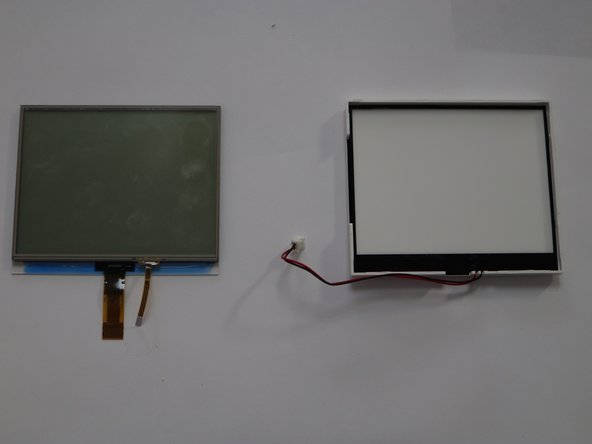

• Màn hình và được mở để hiển thị LCD và đèn nền

Bước 7: Thành công!

• Bạn đã mở Máy điều nhiệt Lennox Y049 (hoặc một kiểu máy tương tự khác).
