Logitech M510-Hướng dẫn tháo lắp

Bước 1: Logitech M510 Teardown

• Bắt đầu nào!

Bước 2:

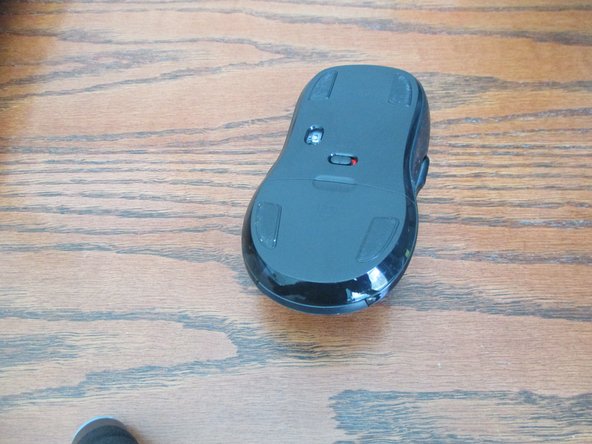

• Lật chuột qua

Bước 3:

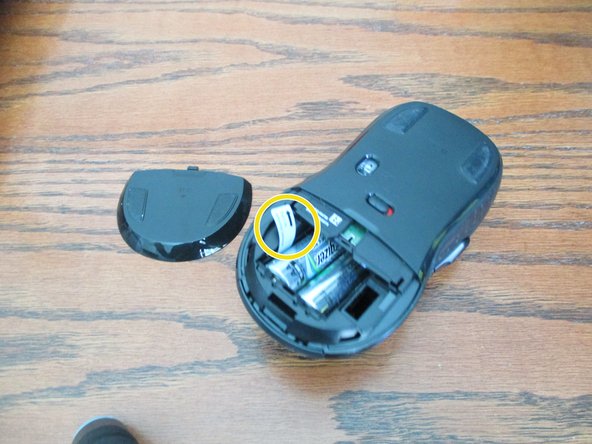

• Màu vàng: Tháo pin bằng cách kéo tab.

• Nếu bạn không có kế hoạch lắp chúng lại với nhau, hãy đảm bảo rằng bạn vứt bỏ pin đúng cách.

Bước 4:

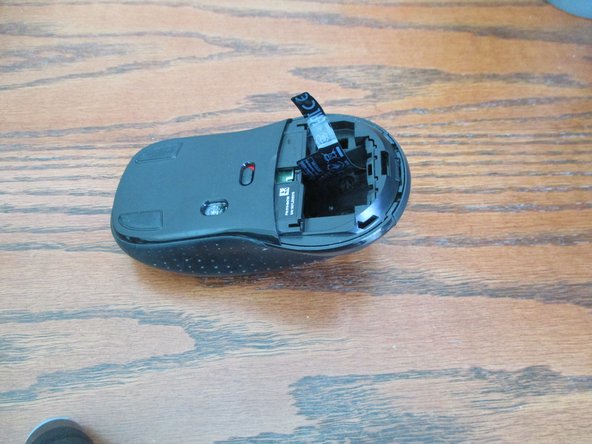

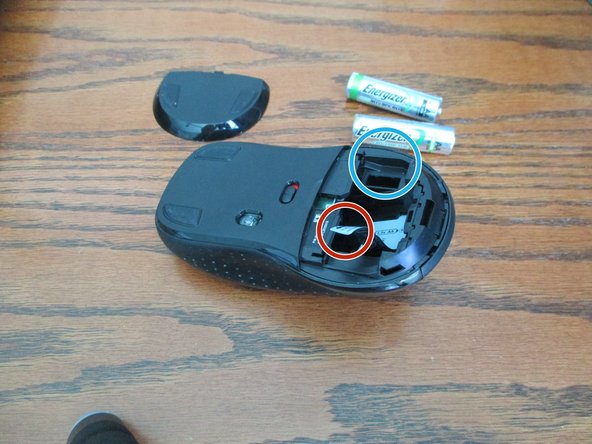

• Lấy tab kéo pin được khoanh đỏ và dán nó vào khu vực được khoanh màu xanh lam

• Điều này cho phép bạn truy cập vào các vít bị ẩn bởi tab kéo pin

Bước 5:

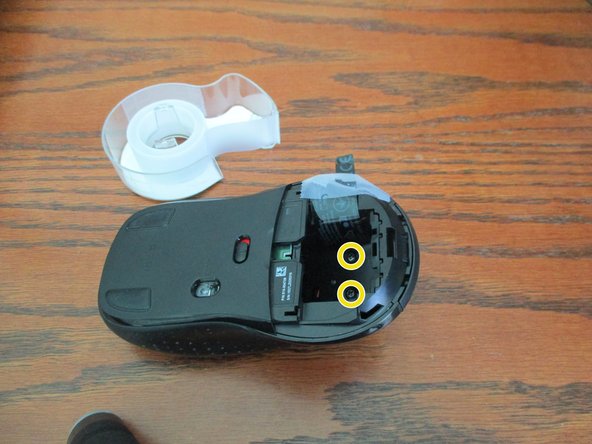

• Vặn hai con vít được khoanh tròn màu vàng

Bước 6:

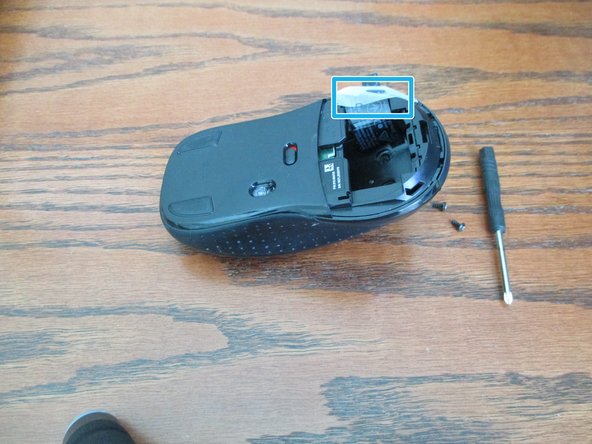

• Màu xanh dương :Tháo băng

Bước 7:

• Giờ đây, bạn có thể dễ dàng tách phần dưới và phần trên của thiết bị. (Chỉ cần kéo nhẹ một chút)

Bước 8:

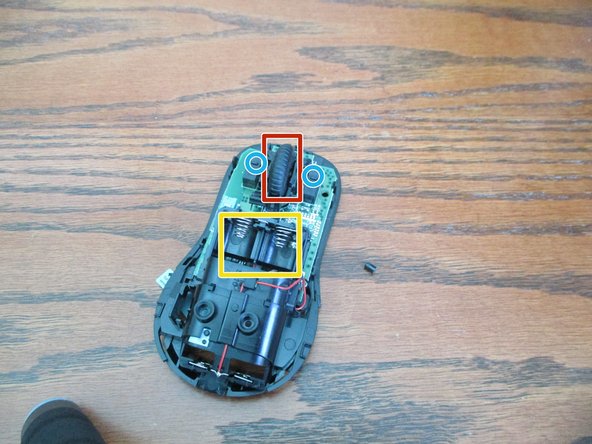

• Được rồi, bây giờ chúng ta đã tách nó ra, chúng ta có thể xem lén bên trong

• Màu đỏ: Con lăn.

• Màu vàng: Khu vực pin

• Màu xanh dương :Các nút chuột

Bước 9:

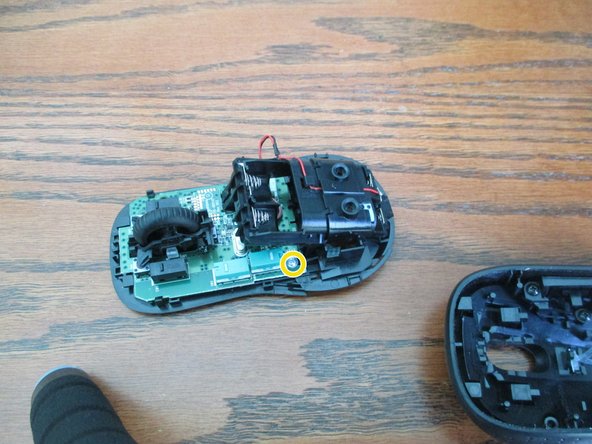

• Bây giờ hãy tháo con vít được khoanh tròn màu vàng

Bước 10:

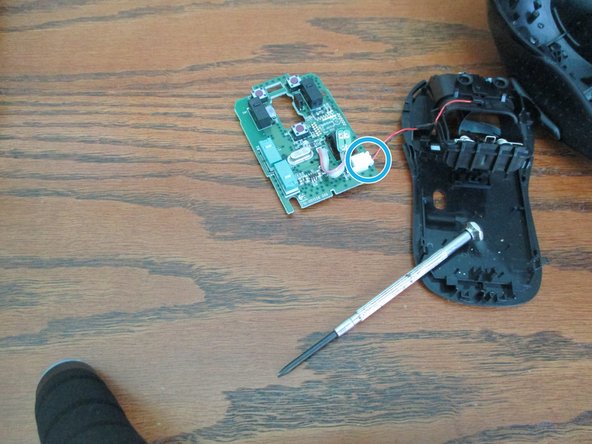

• Bây giờ ngắt kết nối cáp ở đó được khoanh tròn màu xanh lam bằng cách rút nó khỏi bảng logic.

Bước 11:

• Chúng ta đã tách nửa dưới, Vì vậy, hãy tách nửa trên.

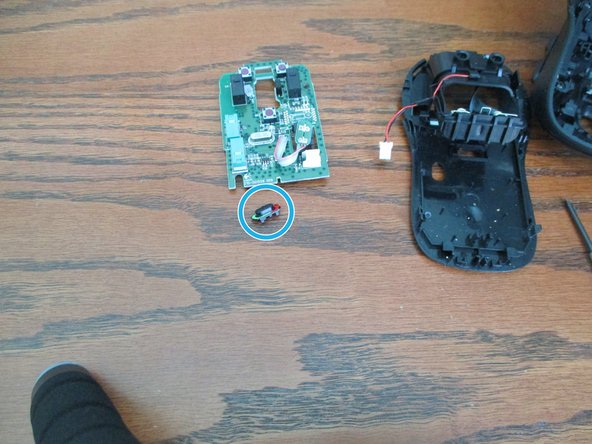

• Màu xanh dương :Đây là công tắc bật-tắt.

Bước 12:

• Hãy bắt đầu tháo rời nửa trên

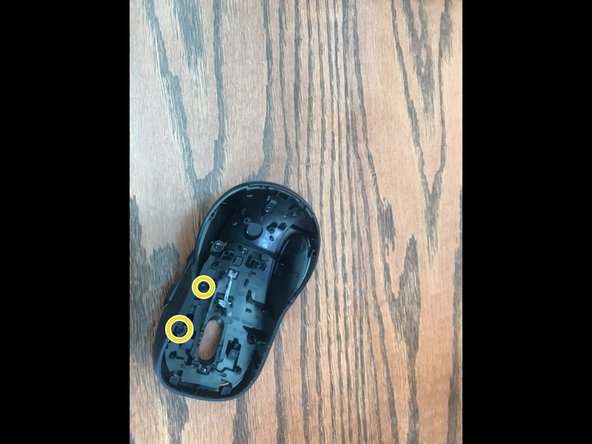

• Tháo hai con vít được khoanh tròn màu vàng.

Bước 13:

• Được rồi, bây giờ chúng ta đã hoàn thành việc đó, hãy tiếp tục

Bước 14:

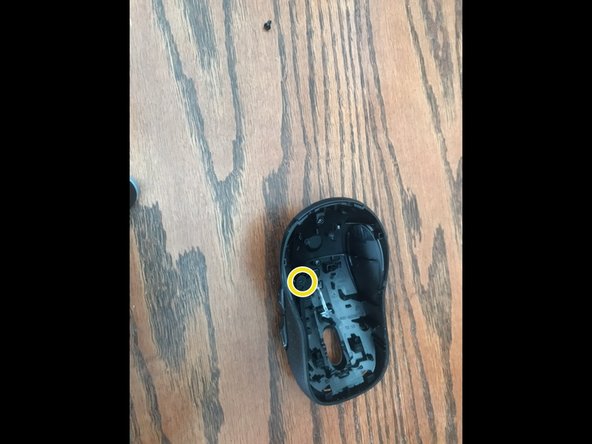

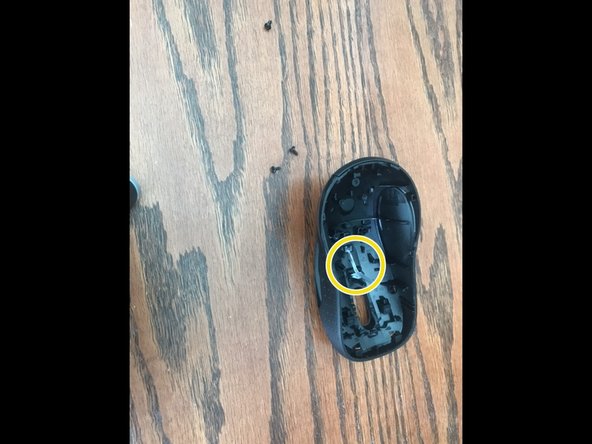

• Tháo con vít được khoanh tròn màu vàng

Bước 15:

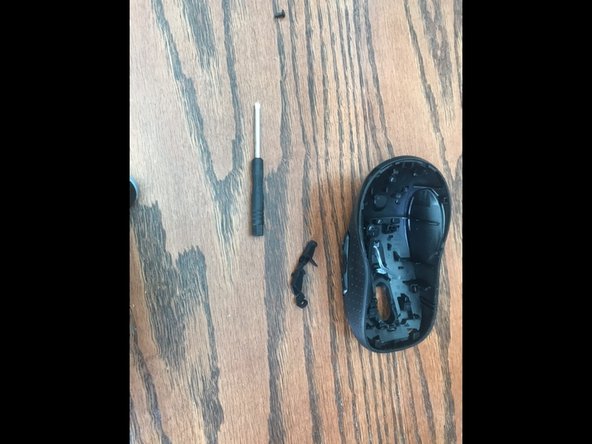

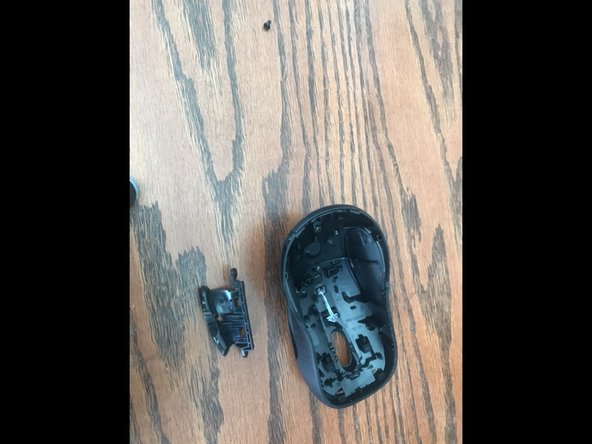

• Bây giờ bạn có thể bật các nút cuộn.

Bước 16:

• Bây giờ hãy mở ra miếng khoanh tròn màu vàng

Bước 17:

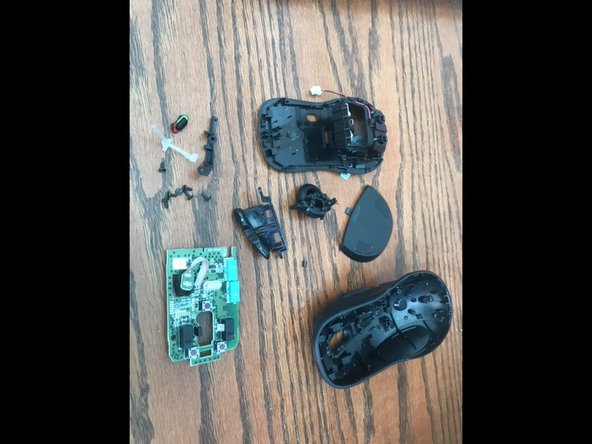

• Và chúng tôi bắt đầu, chúng tôi đã tháo rời toàn bộ con chuột.
