Logitech VX Revolution-Hướng dẫn tháo lắp

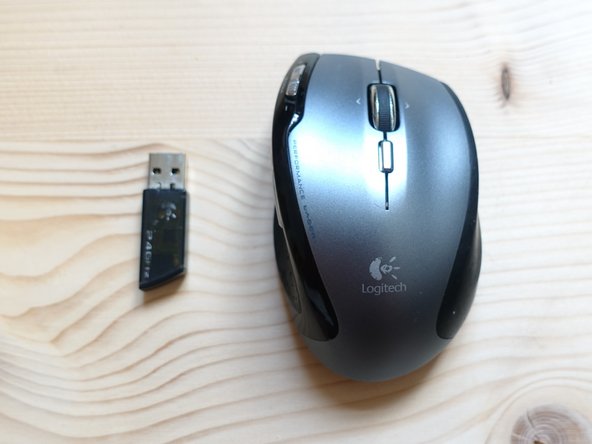

Bước 1: Logitech VX Revolution Teardown

• Tháo bộ thu.

Bước 2:

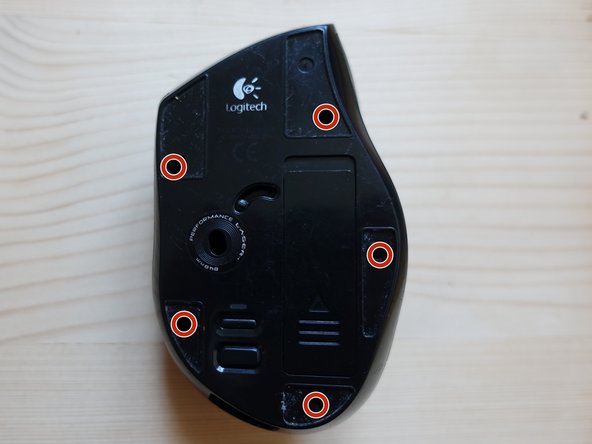

• Lấy dao mổ và nhíp hoặc kìm nhỏ một cách cẩn thận để tháo 5 skatepads. Đừng vứt chúng đi nếu bạn không có vật thay thế trong tay.
• Màu đỏ: Tháo 5 con vít bằng tuốc nơ vít Phillips PH1.

Bước 3:

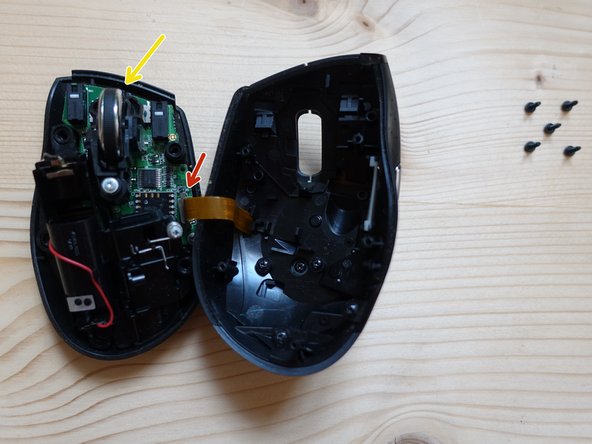

• Mở thiết bị như trong hình mà không cần dùng lực.
• Màu đỏ: Bạn có thể tháo cáp uốn cong sau khi cẩn thận nâng phần nhựa màu nâu bằng móng tay hoặc dụng cụ vặn vít nhỏ.
• Màu vàng: Để tháo bánh xe chuột, bạn phải tháo vít đã đánh dấu bằng tuốc nơ vít PH1.

Bước 4:

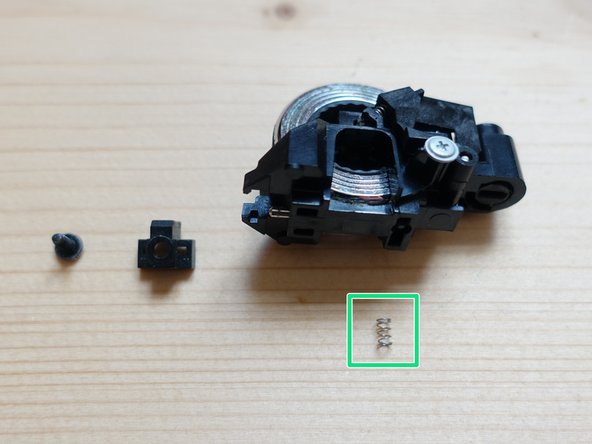

• Việc lắp ráp bao gồm sau khi tháo vít (bên trái) của bộ phận bằng nhựa đặt trên PCB và cụm chính.
• Màu xanh lá: Hơn nữa, một lò xo nhỏ thuộc bộ phận lắp ráp, có thể được giữ chặt cho đến khi lắp ráp lại bằng cách sử dụng nam châm.

Bước 5:

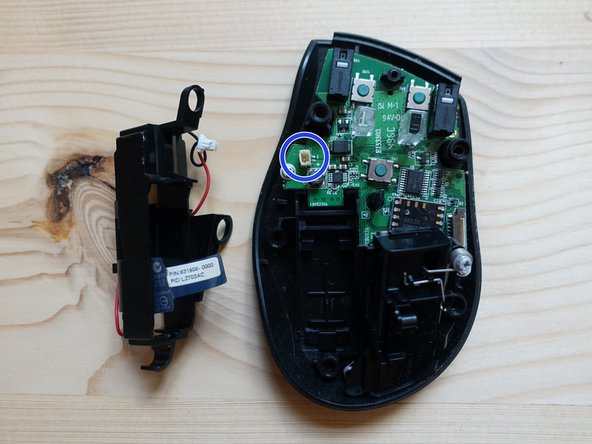

• Màu xanh dương :Hộp đựng pin nằm lỏng lẻo ở phía trên của cụm cơ sở và được kết nối với PCB chính bằng một đầu nối nhỏ.

Bước 6:

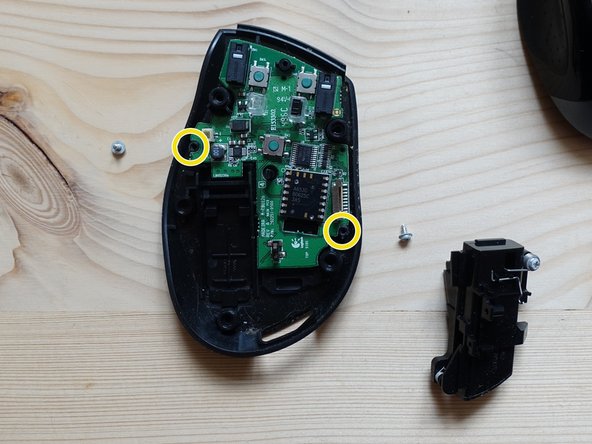

• Vỏ của bộ thu không được cố định bằng bất kỳ vít nào và có thể được tháo ra bằng cách nhấc nó ra khỏi mous bằng một chút lực.
• Màu vàng: Để tháo PCB, hãy tháo 2 vít bằng tuốc nơ vít PH00.

Bước 7:

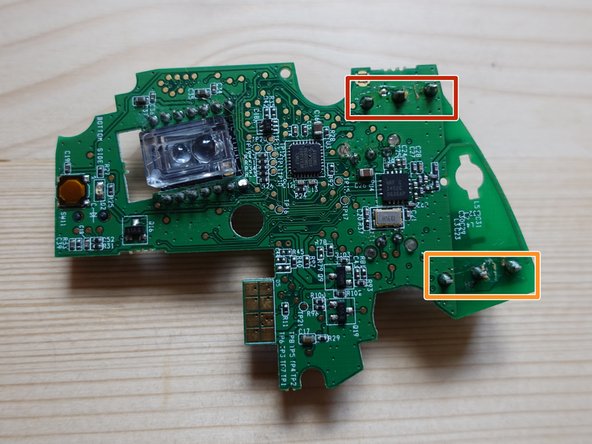

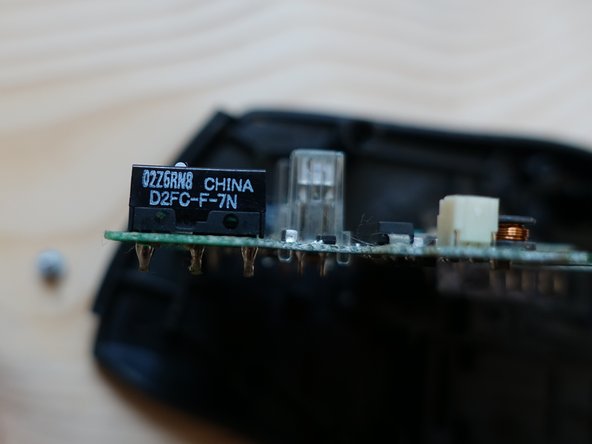

• Mặt sau của PCB. Các dấu hiệu minh họa vị trí của các nút chuột (loại D2FC-F-7N).
• Màu đỏ: Danh bạ cho nút chuột phải. Làm tan hoang nếu cần thiết.
• Màu cam: Danh bạ cho nút chuột trái. Làm tan hoang nếu cần thiết.

Bước 8:

• Thực hiện ngược lại các bước trước đó để lắp ráp lại.

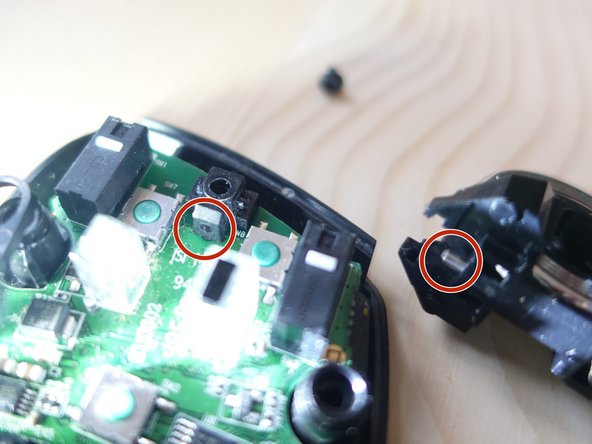

• Màu đỏ: Cụm bánh xe chuột có một chốt kim loại nhỏ ở phía trước. Ghim này phải vừa với lỗ trên phần nhựa lỏng lẻo.
• Bạn nên kết hợp phần lắp ráp và phần nhựa trước khi lắp lại chúng vào vị trí cuối cùng. Hơn nữa, hộp pin sẽ được lắp ráp sau đó để đơn giản hóa quy trình.
• Kiểm tra chức năng của chuột trước khi dán lại miếng trượt.
