MacBook Air 13″ Retina 2018 – Hướng dẫn tháo lắp

Hãy xóa Air về một số thông số kỹ thuật sau:

• Màn hình Retina IPS IPS LED 13,3 “, độ phân giải 2560 x 1600 (227 ppi)
• Intel Core i5 lõi kép 1.6 GHz (Turbo Boost lên đến 3.6 GHz) tích hợp Intel UHD Graphics 617
• Chip bảo mật tùy chỉnh Apple T2 / bộ xử lý đồng bộ
• 8 GB of 2133 MHz LPDDR3 SDRAM
• 128 GB PCIe-based SSD
• 802.11ac Wi-Fi and Bluetooth 4.2
• Hai cổng Thunderbolt 3 (USB-C) hỗ trợ sạc, DisplayPort, Thunderbolt và USB 3.1 Gen 2

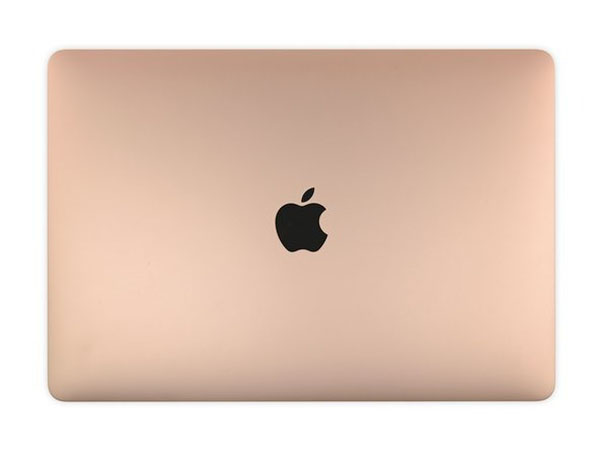

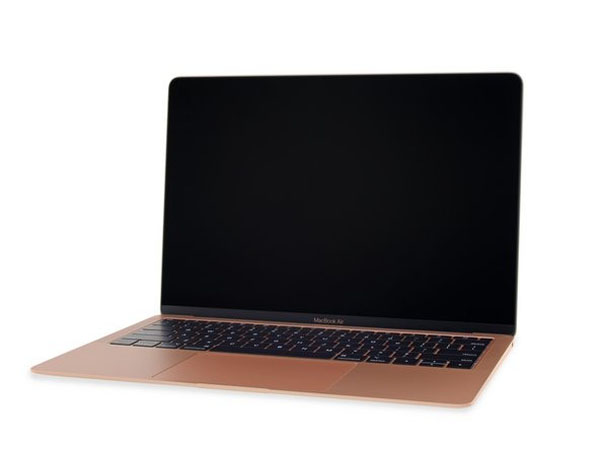

• Trước khi mạo hiểm bên trong, chúng tôi tiến hành khảo sát nhanh một số tính năng bên ngoài của Air mới.

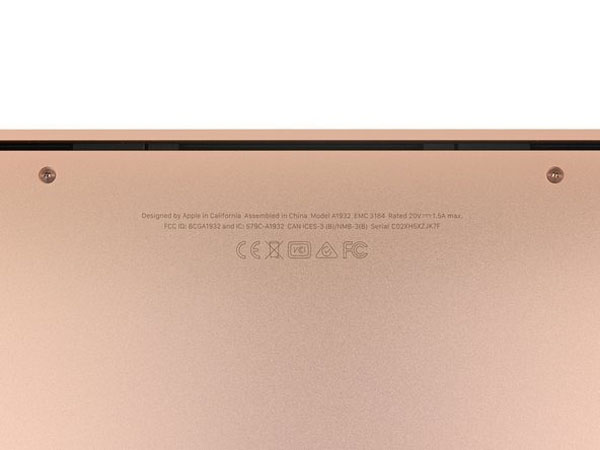

• Trên dưới bụng của chúng tôi, chúng tôi tìm thấy một số bản in đẹp, và một số vít pentalobe phù hợp với màu sắc.

Có vẻ như chúng tôi có một số con số mới! Mô hình A1932 và EMC 3184.

• Mở nó ra, chúng tôi được chào đón với một bàn phím bướm thế hệ thứ 3 quen thuộc, và chúng tôi ngay lập tức có những đoạn hồi tưởng MacBook Pro.

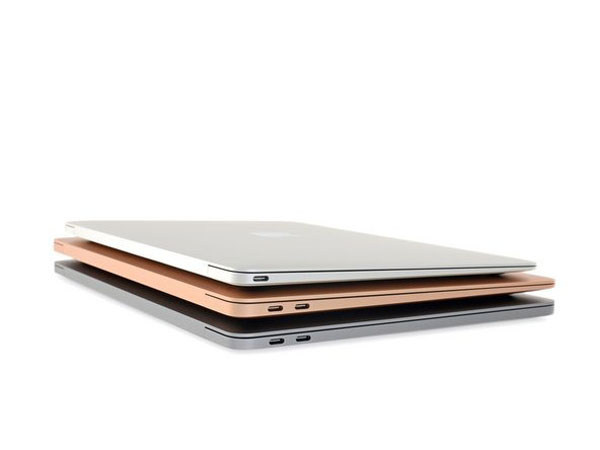

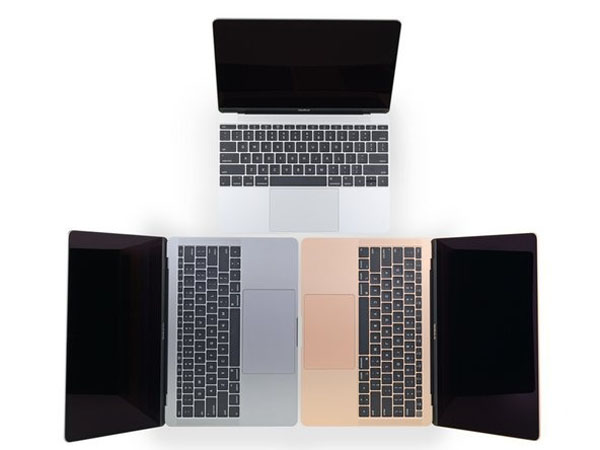

• The Air mang một điểm tương đồng đáng kể với chiếc MacBook Pro của Touch Bar-less 13 – ngoài độ dày và Touch ID, chúng không thể phân biệt được.
• … và mặc dù danh mục “Không khí”, điều này làm cho MacBook 12 “trông giống như một trọng lượng nhẹ bằng cách so sánh.

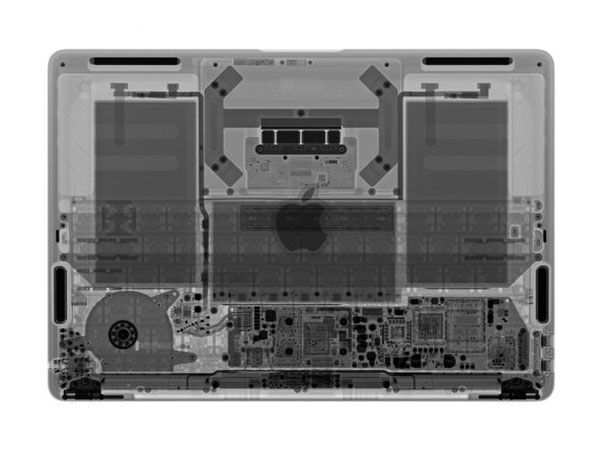

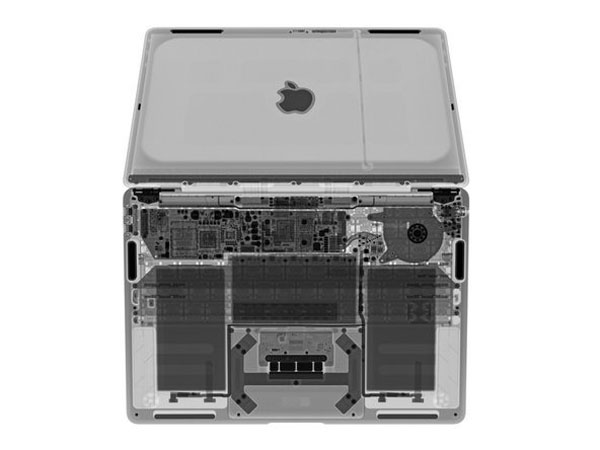

• Tất nhiên, không có cuộc khảo sát bên ngoài nào hoàn thành nếu không có trinh sát tia X nhỏ.
• Với sự giúp đỡ của những người bạn của chúng tôi tại Creative Electron, chúng tôi sẽ xem qua những gì sắp xảy ra.

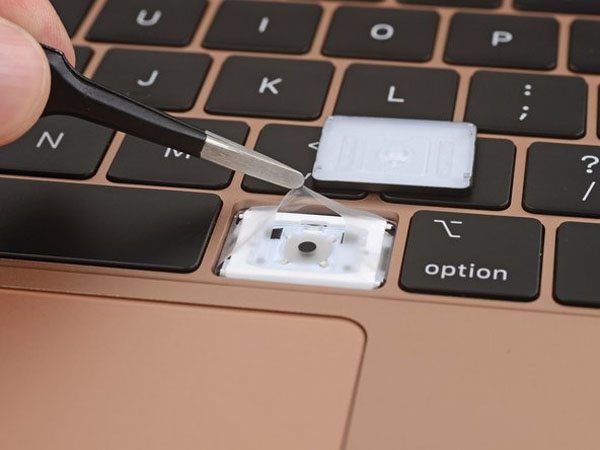

• Một đường vòng cuối cùng trước khi chúng tôi đi vào bên trong: chúng tôi không thể cưỡng lại việc bật phím lệnh yêu thích của chúng tôi để xem qua tiếng ồn làm giảm màng chống lại tiếng ồn.
• Yêu nó hay ghét nó, có vẻ như con bướm đang ở đây.

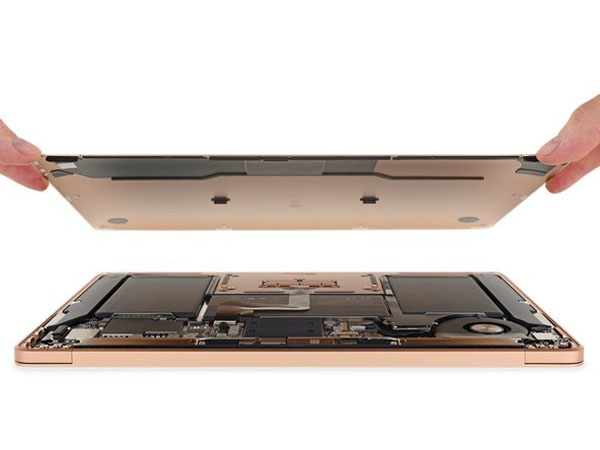

• Sau khi một vài xoắn của trình điều khiển pentalobe của chúng tôi, một kéo tốt bật trường hợp thấp hơn miễn phí của hai clip của nó, và chúng tôi đang ở.

Thủ tục đơn giản này mang lại một nụ cười cho khuôn mặt của chúng tôi so với một số nắp đậy bẫy bị bẫy mà chúng tôi đã tìm thấy trên MacBook và MacBook Pros gần đây.

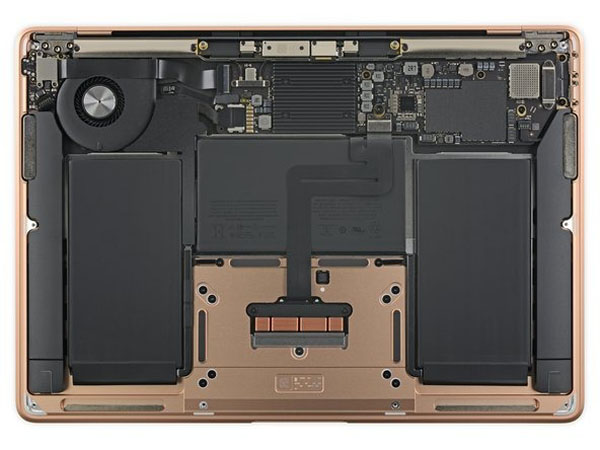

• Bên trong, chúng tôi gián điệp: một bo mạch logic nhỏ, một quạt đơn độc, một cặp loa dài lớn và một bộ tản nhiệt tản nhiệt thú vị.

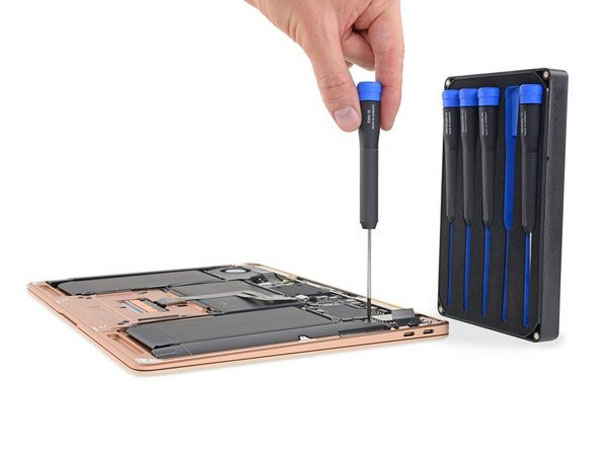

• Chỉ cần sáu ốc vít Torx và một vài đầu nối cáp nằm giữa chúng tôi và loại bỏ bảng logic — không tệ! Chắc chắn không có gì Marlin Screwdriver Set của chúng tôi không thể xử lý.

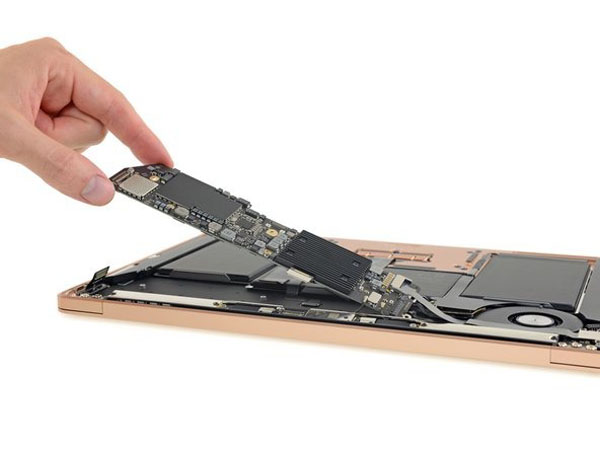

• Ra nó đi! Bảng logic của Air không phải là mustachioed như của Pro, cũng không phải là nó rất nhỏ gọn như của MacBook.

Cho đến nay điều này là dễ dàng, nhưng chúng tôi muốn thấy các thành phần có thể nâng cấp hoặc truy cập pin đơn giản — bộ mở rộng thiết bị AKA — hơn là truy cập bảng tại thời điểm này.

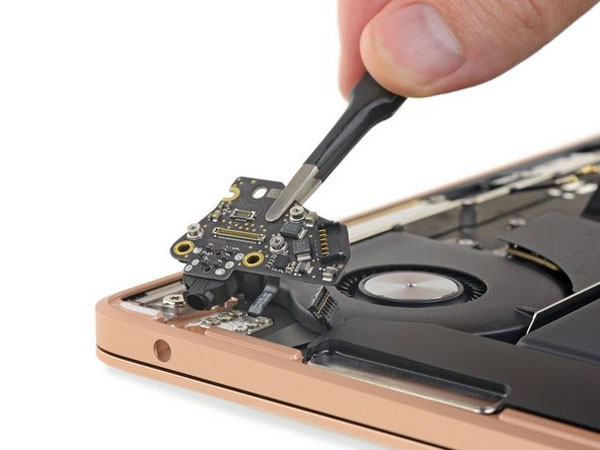

• Tiếp theo chúng tôi snag các con gái, mà chủ một jack cắm tai nghe (có nguy cơ tuyệt chủng cao) và một số kết nối cho loa và cảm biến Touch ID.
• Cũng nằm trên bảng này: một codec âm thanh Cirrus Logic CS42L83A.

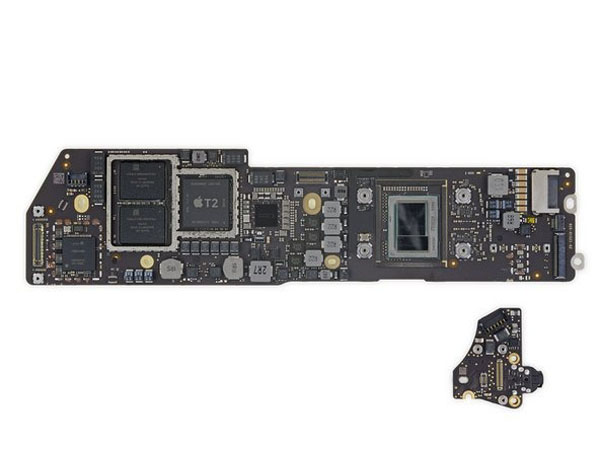

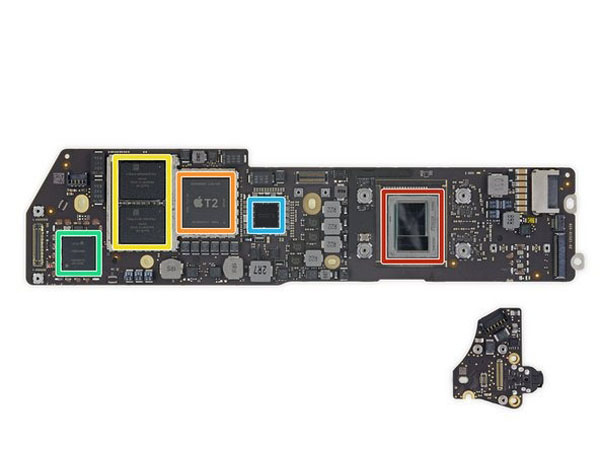

Bảng này có thể nhỏ, nhưng nó vẫn đóng gói một số sức mạnh xử lý tốt:

• Bộ xử lý Intel SREKQ Core i5-8210Y
• Apple APL1027 339S00535 T2 coprocessor
• Bộ nhớ flash SanDisk SDSGFBF12 043G (tổng dung lượng 128 GB)
• Bộ điều khiển Intel JHL7540 Thunderbolt 3
• 338S00267-A0 (có thể là một PMIC của Apple)

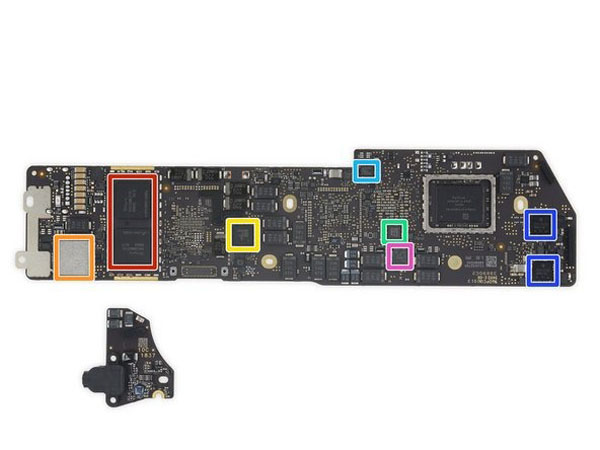

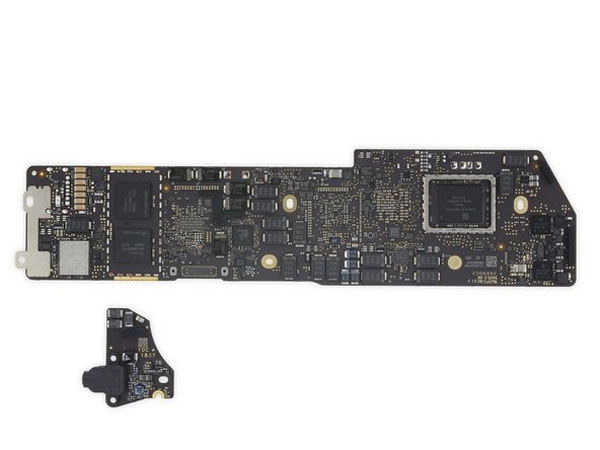

Chúng tôi lật bảng để tìm thêm silicon nữa:

• 2x SKhynix H9CCNNNCPTAL RAM LPDDR3 (tổng dung lượng 8 GB)
• Murata 339S00446 1ZE SS8915047 (có thể là mô-đun Wi-Fi)
• Intersil 95828A HRTZ X829PMJ
• NXP 80V18 mô-đun NFC an toàn
• Bộ nhớ flash đa I / O nối tiếp Macronix MX25U3235F
• Bộ điều khiển công suất Texas Instruments CD32-15C00
• Bộ chuyển đổi buck đồng bộ của Texas Instruments TPS51980A

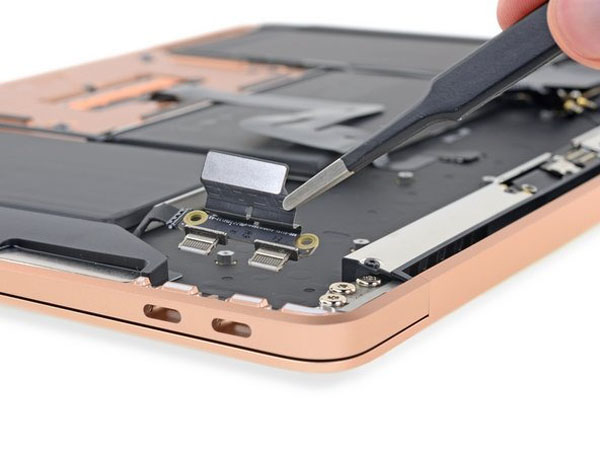

• Đối diện với giắc cắm tai nghe, chúng tôi sẽ dò tìm một số cổng Thunderbolt siêu mô-đun!
• MacBook này là một khởi đầu tốt như xa như chúng tôi đang quan tâm-tất cả các cổng ngồi trên bảng của mình và có thể dễ dàng thay thế.

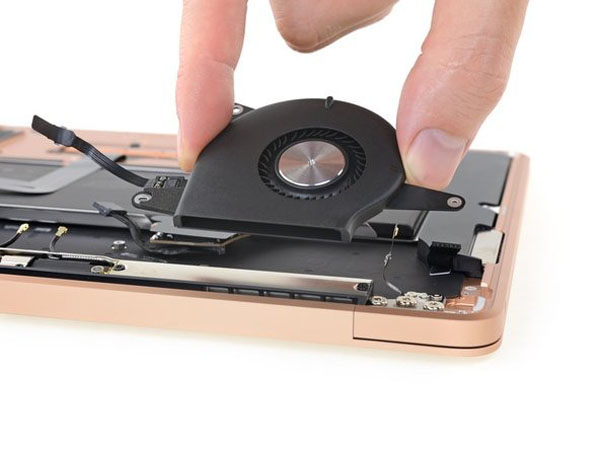

• Cuối cùng chúng ta gặp phần chịu trách nhiệm thổi không khí trong … Air.
• Các bộ vi xử lý 7-watt được nâng cấp phải tạo ra một chút nhiệt bổ sung – những chiếc cúp nhẹ trước đó của Apple đã hoàn toàn không quạt.

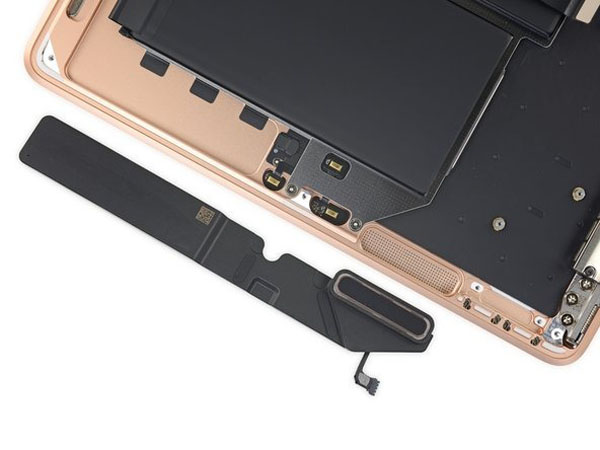

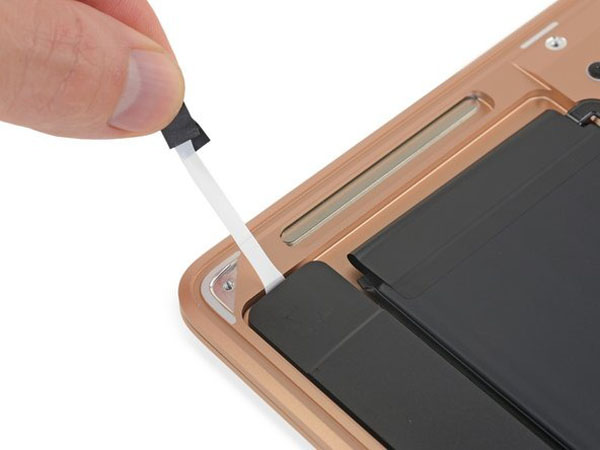

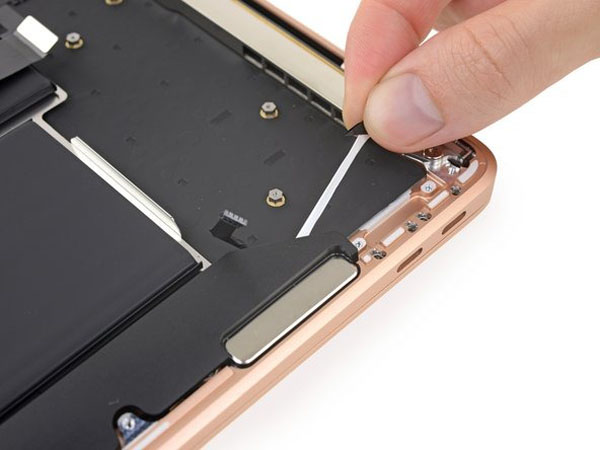

• Tiếp tục xu hướng thân thiện với sửa chữa (hoặc ít nhất là thân thiện hơn), chúng tôi tìm thấy các tab kéo dính co giãn dưới những loa dài này!
• Chúng tôi không yêu các loại keo dính có thể tái sử dụng gần như luôn luôn tốt hơn – nhưng hey, kéo ra công cụ phát hành kéo dài iPhone-esque này là tải tốt hơn so với dung môi gooey và mù tò mò.
• Thêm vào đó, sự hiện diện đơn thuần của chất kết dính giải phóng kéo dài thường có nghĩa là ai đó ít nhất cũng nghĩ về các tình huống sửa chữa và tháo gỡ có thể.

Bạn có ở đó không, Apple? Đó là chúng tôi, iFixit. Bạn đã nghe lời cầu xin của chúng tôi chưa?

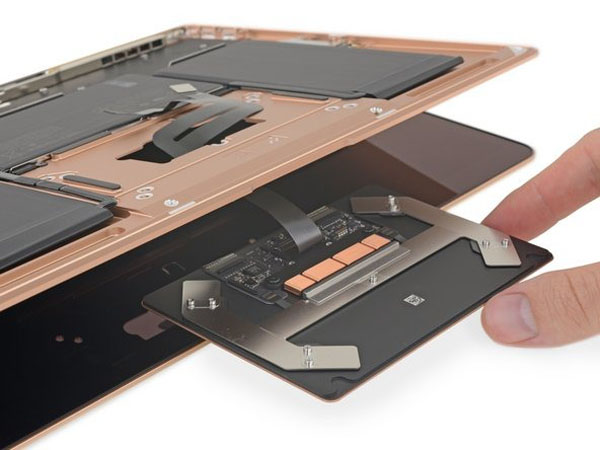

• Tiếp tục, chúng tôi hướng sự chú ý của chúng tôi đến trackpad.
• Không giống như MacBooks mới hơn Pro, có trackpad thay thế bước đầu tiên, trackpad này chia sẻ một cáp với bàn phím, được gắn dưới bảng logic.

Hình như bất kỳ sửa chữa trackpad sẽ phải đi qua gỡ bỏ bảng logic đầu tiên.

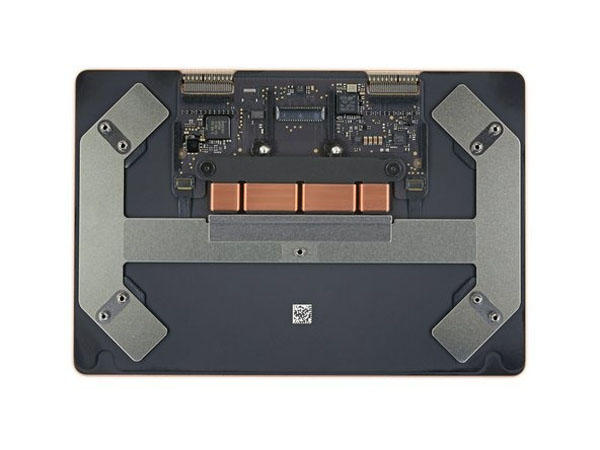

• Khi bàn di chuột xuất hiện, chúng tôi không thể không nghĩ đến một máy bay chiến đấu TIE nào đó …

• Nhờ bạn bè của chúng tôi tại MacRumors, chúng tôi đã có linh cảm tháo pin này có thể ít ác mộng hơn so với một số Retinas mà chúng tôi biết.

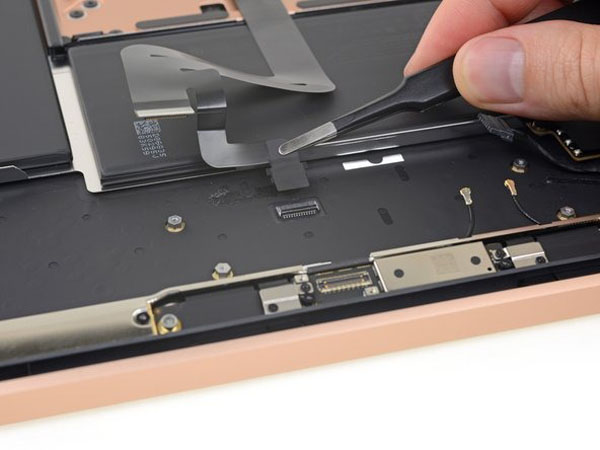

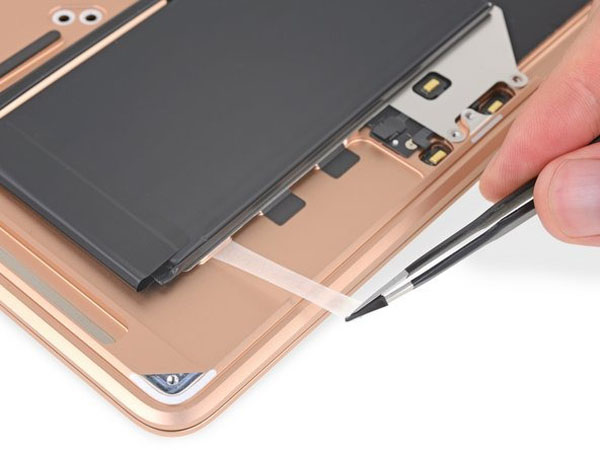

• Chắc chắn, chúng tôi tìm thấy bốn ốc vít và sáu dải dính kéo để loại bỏ thân thiện bảo đảm gói năng lượng của AirPower Air này.

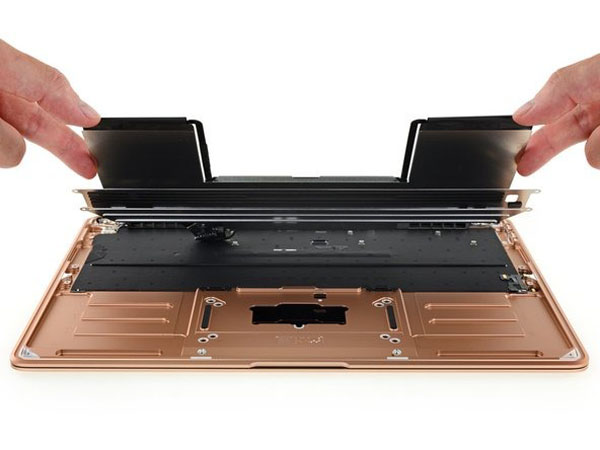

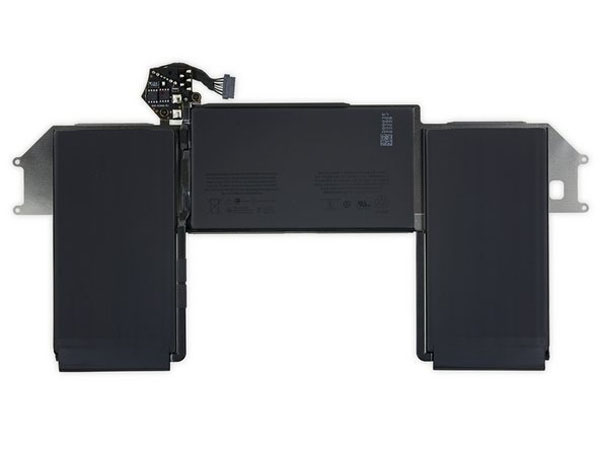

• Một khung chắc chắn, mơ hồ giống như những chiếc Airs cũ, hỗ trợ cho các tế bào pin gaggle và loại bỏ một snap. Đây là: nhà máy điện 49,9 Wh.
• Trong trường hợp bạn đang theo dõi, đó là hơi nhỏ hơn Dell mới XPS 13 (52 Wh), nhưng lớn hơn của Microsoft Surface Laptop 2 (45,2 Wh) và sắp tới của HP Spectre x360 (43,7 Wh).

Tất cả các thiết bị này đều có tuổi thọ pin trên 10 giờ, nhưng cuộc cạnh tranh của Air đã làm được điều đó trong khi cũng chạy các bộ vi xử lý Intel U-series nhanh hơn, mạnh hơn.

• Mọi thứ đang bắt đầu nhìn Air-y bên trong khung xe vàng này – chúng ta gần như có thể thấy dòng kết thúc!

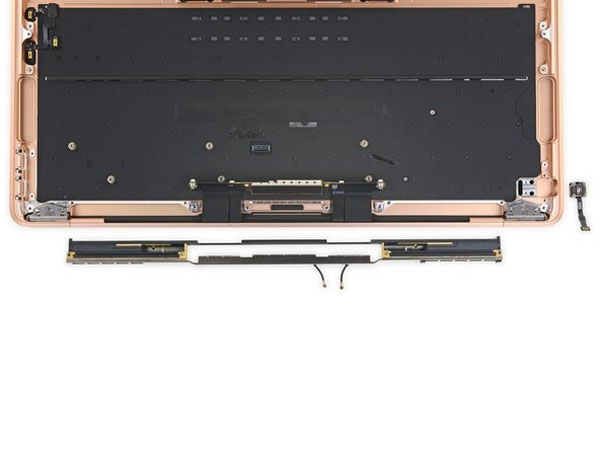

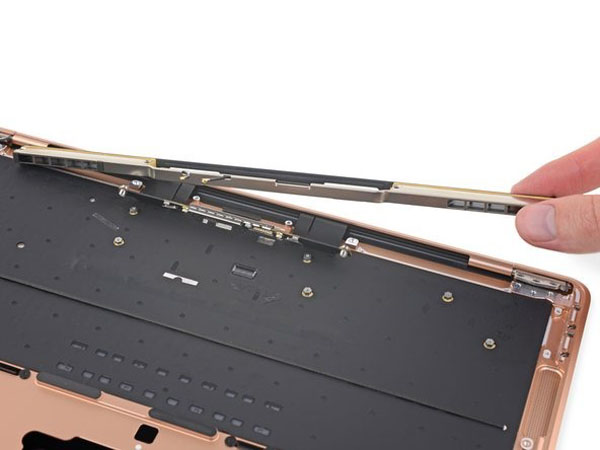

• Vẫn còn nán lại phía trên hầm pin là khung ăng-ten kim loại và cảm biến ID cảm biến mới (mô-đun!), Mỗi cảm biến được bảo đảm bằng vít Torx.
• FYI, cảm biến Touch ID có thể xuất hiện trực tiếp sau khi bo mạch âm thanh nhỏ hơn bị loại bỏ — chúng tôi chỉ chọn để cho nó nán lại.

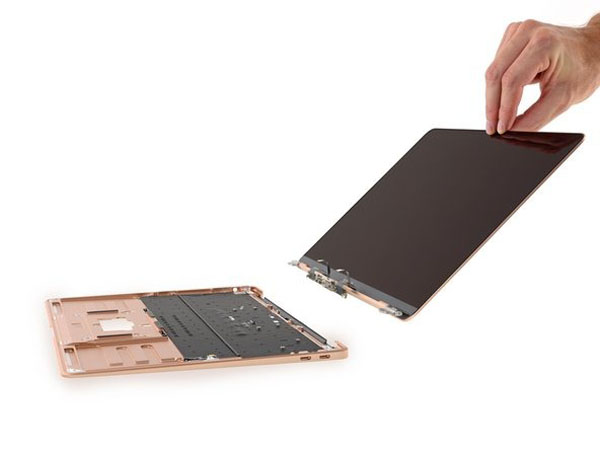

• Một vài ốc vít Torx sau đó, màn hình hiển thị là miễn phí! Bảng điều khiển Retina mới này gần giống với bảng điều khiển được tìm thấy trên dòng MacBook Pro, khác biệt chủ yếu ở độ sáng tối đa (chỉ 300 nits so với 500 của Pro) và hỗ trợ gam màu P3.

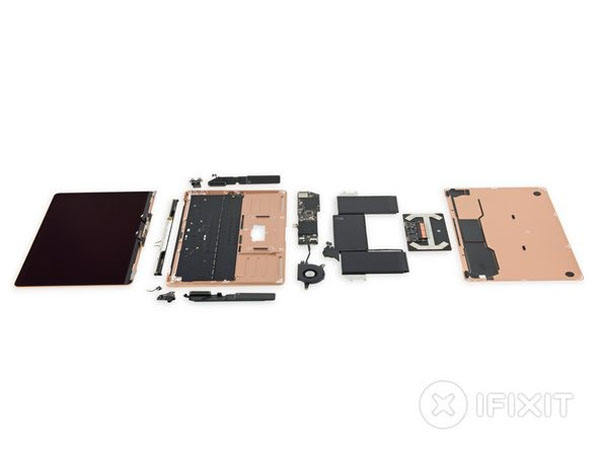

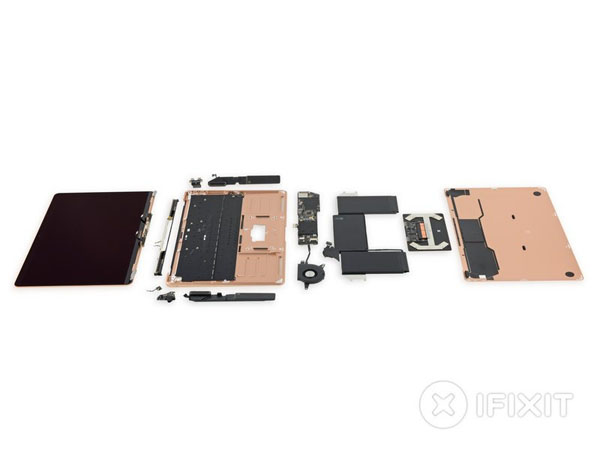

• Chúng tôi sẽ chỉ để cho MacBook Air này ra một chút để bạn có thể chiêm ngưỡng các hạt của nó!
• Với các cổng mô-đun và chất kết dính kéo để phát hành, MacBook Air mới nổi bật so với xu hướng giảm độ tái sử dụng trong máy tính xách tay của Apple.
• Thật không may, bạn sẽ vẫn phải làm việc xung quanh pentalobes, và cả bộ nhớ cũng như RAM đều không thể nâng cấp được. Mặc dù bản cập nhật này dường như có lợi cho các kỹ thuật viên giàu kinh nghiệm hơn so với DIYer trung bình, chúng tôi hy vọng đó là bước đầu tiên trở lại đối với MacBook sửa chữa.
