MacBook Pro 17 “Mô hình A1151 A1212 A1229 và A1261 – Thay thế loa phải

• Sử dụng ngón tay để đẩy cả hai tab tháo pin ra khỏi pin và nhấc pin ra khỏi máy tính.

• Tháo bốn ốc vít Phillips 3,4 mm giống hệt nhau ra khỏi cửa bộ nhớ. Các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

• Nhấc cửa bộ nhớ lên đủ để có được một va li trên nó, và trượt nó về phía bạn, kéo nó ra khỏi vỏ.

• Tháo ba vít Phillips trong ngăn chứa pin gần chốt. Apple đã đủ tốt để nghiêng các vít này ở một góc nhỏ để làm cho chúng dễ tháo ra hơn. Trên A1261 các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Tháo sáu ốc vít sau đây:

• Hai vít Torx 14,5 mm ở hai bên của khe RAM.
• Bốn vít Phillips 3,4 mm dọc theo bản lề.

• Tháo bốn vít Phillips 3,4 mm ở phía cổng của máy tính.

• Xoay máy tính 90 độ và tháo hai vít Phillips ra khỏi mặt sau của máy tính.

• Xoay máy tính 90 độ một lần nữa và tháo bốn vít Phillips ra khỏi mặt của máy tính.

!!! Không được đẩy nhanh trường hợp trên. Vỏ được gắn vào bảng logic thông qua cáp ribbon.

• Nhấc phần lưng của vỏ máy và làm các ngón tay của bạn dọc theo hai bên, giải phóng vỏ máy khi bạn đi. Một khi bạn đã giải phóng các bên, bạn có thể cần phải đá trường hợp lên và xuống để giải phóng mặt trước của vỏ trên.

• Ngắt kết nối trackpad và cáp ribbon bàn phím khỏi bảng logic.
• Tháo bỏ vỏ trên.

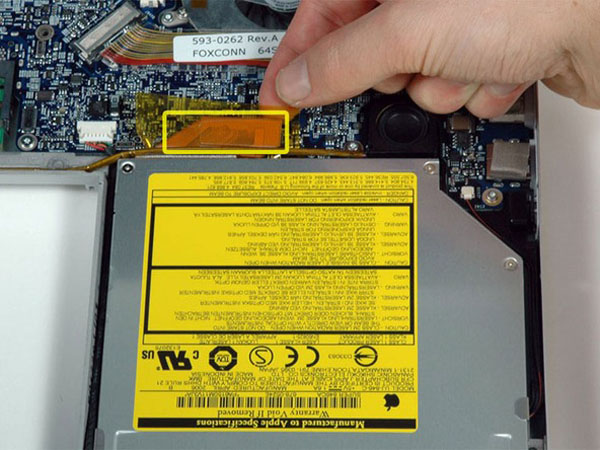

• Ngắt kết nối cáp ribbon SuperDrive màu cam khỏi bảng logic, tháo băng khi cần thiết.

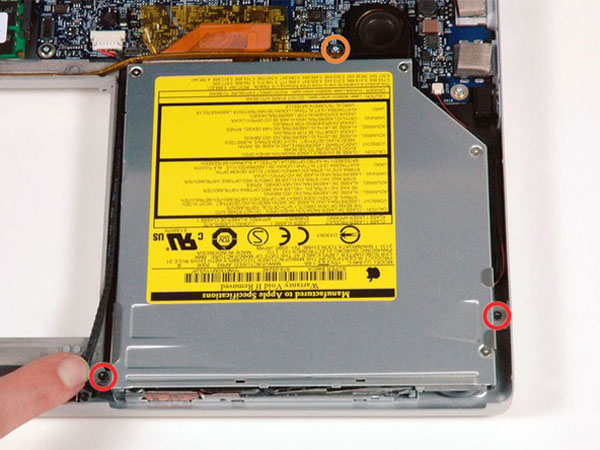

Tháo ba ốc vít sau đây:

• Hai đinh vít T6 Torx 4 mm màu đen ở hai bên của SuperDrive.
• Một bạc 8,7 mm (màu đen ở một số kiểu) Tua vít T6 Torx ở mặt sau của ổ đĩa gần loa.

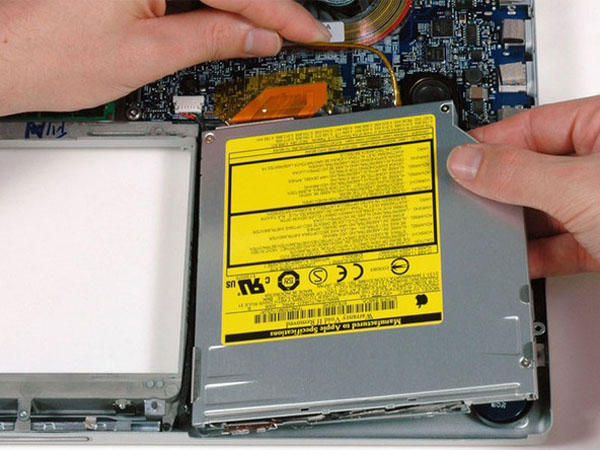

• Sử dụng một tay để kéo cáp loa lại và sử dụng tay kia để nhấc ổ đĩa quang lên và ra khỏi máy tính.
• Nếu bạn có đĩa CD hoặc bất kỳ vật nào khác bị kẹt trong ổ đĩa quang của bạn, chúng tôi có hướng dẫn sửa chữa ổ đĩa quang.

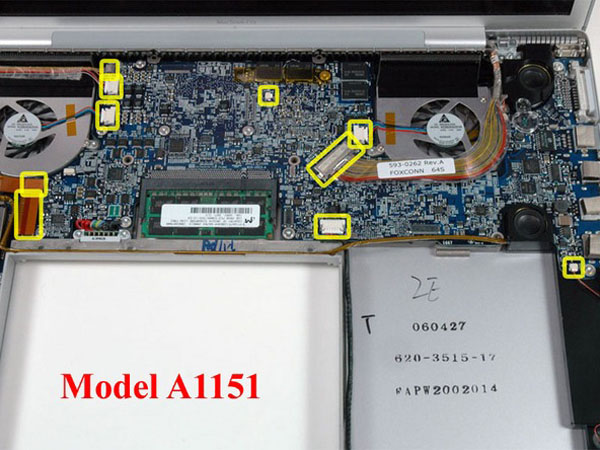

• Ngắt kết nối mười đầu nối được chỉ định ra khỏi bảng logic.

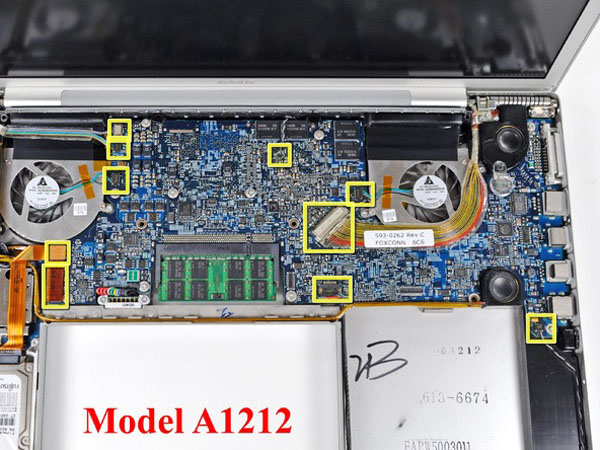

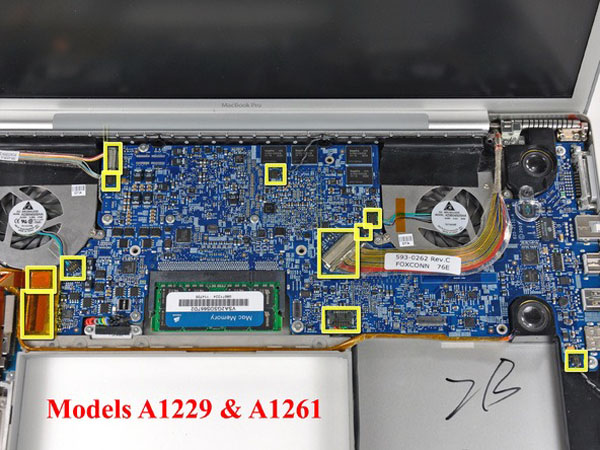

• Các đầu nối có các vị trí khác nhau cho bốn phiên bản MacBook Pro được trình bày trong hướng dẫn này, và vị trí của chúng được đánh dấu trong ba hình ảnh trên bước này.

• Xoay cáp dữ liệu hiển thị lớn sang trái và ngắt kết nối cáp cảm biến nhiệt bên phải nhỏ bên dưới.
• Nếu bạn có mẫu A1261, cáp cảm biến nhiệt phù hợp nằm ở giữa đầu nối quạt phù hợp và cáp dữ liệu hiển thị.

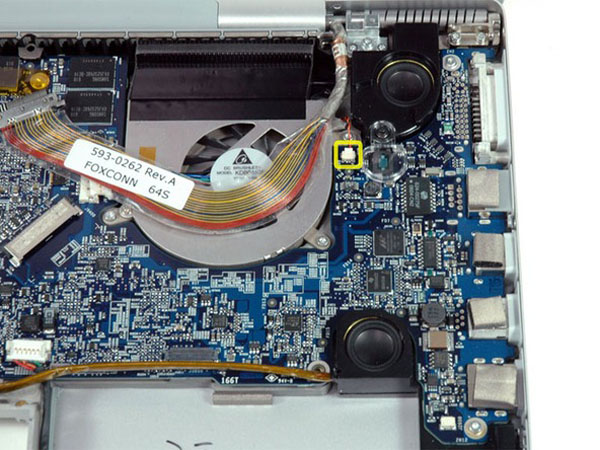

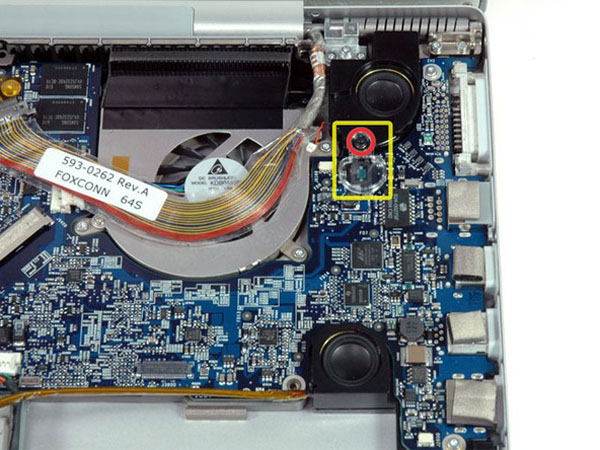

• Tháo ốc vít T6 Torx 4 mm màu đen duy nhất bảo vệ tấm chắn bằng nhựa trong suốt cảm biến ánh sáng xung quanh bên phải.
• Nhấc tấm chắn nhựa trong suốt ra khỏi cảm biến ánh sáng môi trường xung quanh bên phải.

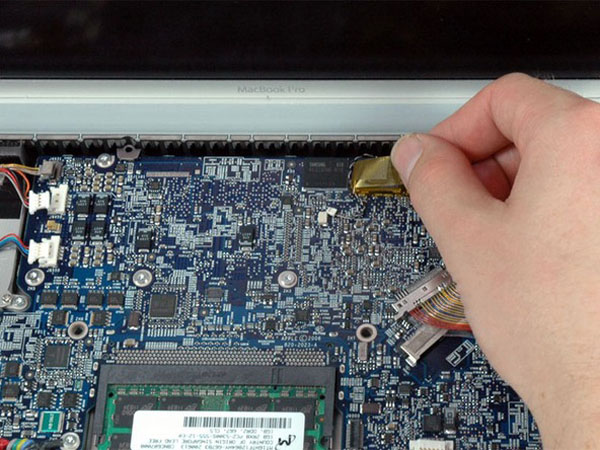

• Bóc vỏ băng Kapton màu cam đảm bảo cáp cảm biến nhiệt trái với bảng logic.
• Nếu bạn có MacBook Pro 17 “Model A1229, đây là cảm biến nhiệt giữa.

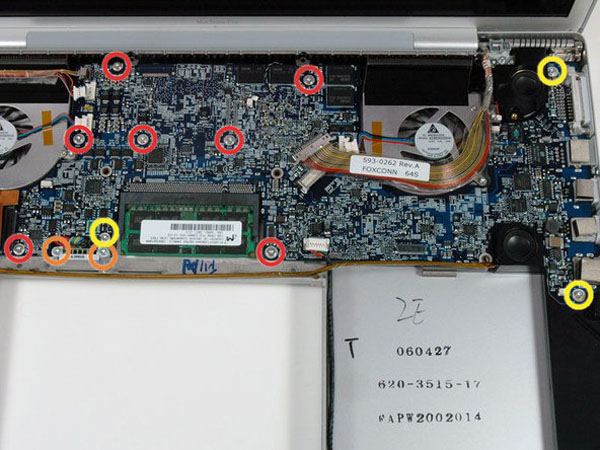

Tháo mười hai vít sau đây:

• Bảy ốc vít Torx 6,5 mm T6.
• Hai ốc vít Torx 7,6 mm hai trục xoay đảm bảo đầu nối pin vào vỏ dưới.
• Ba đinh vít Torx 7,8 mm T6.

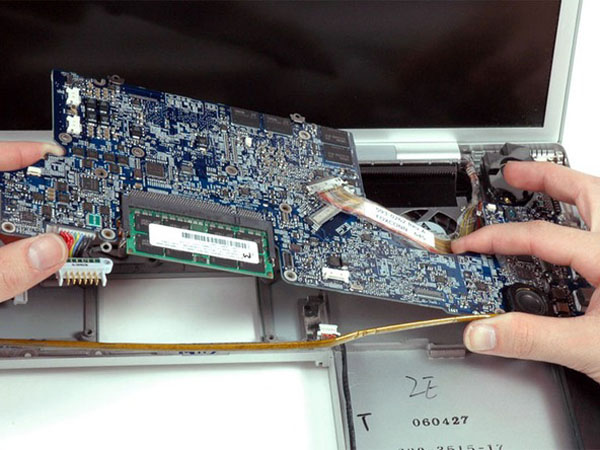

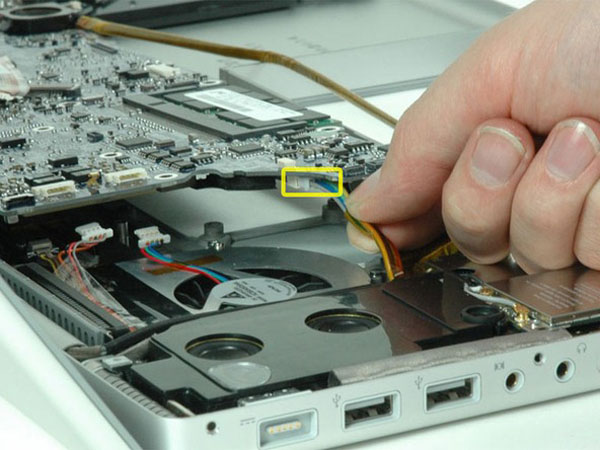

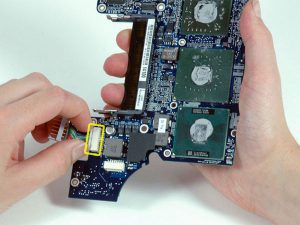

• Nhấc lên phía bên trái của bảng logic và ngắt kết nối đầu nối nguồn nhiều màu từ đáy bảng.

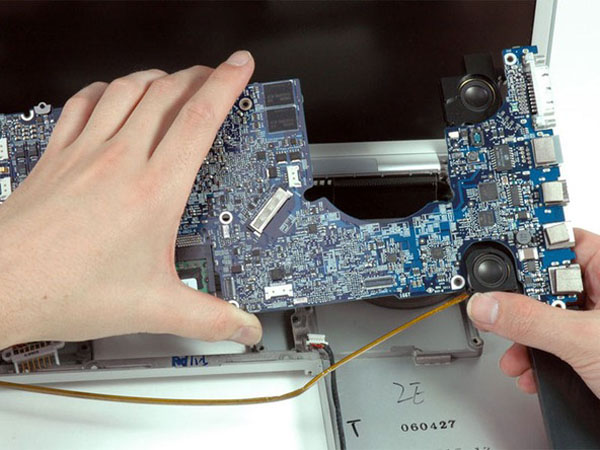

• Nắm chặt bảng logic ở phía bên trái và ở phần mỏng gần quạt bên phải, và xoay bảng logic ra khỏi vỏ dưới.

• Nếu cụm loa phải vẫn được gắn vào bảng logic, hãy giữ bảng logic bằng một tay và trượt loa lên một chút để giải phóng nó khỏi bảng logic.
• Để lắp ráp lại MacBook Pro của bạn đúng cách, bạn sẽ phải làm sạch và thay thế hợp chất nhiệt từ ba chip ở mặt dưới của bảng logic. Sử dụng Hướng dẫn dán nhiệt áp dụng của chúng tôi để chuẩn bị bề mặt bộ xử lý và tản nhiệt.

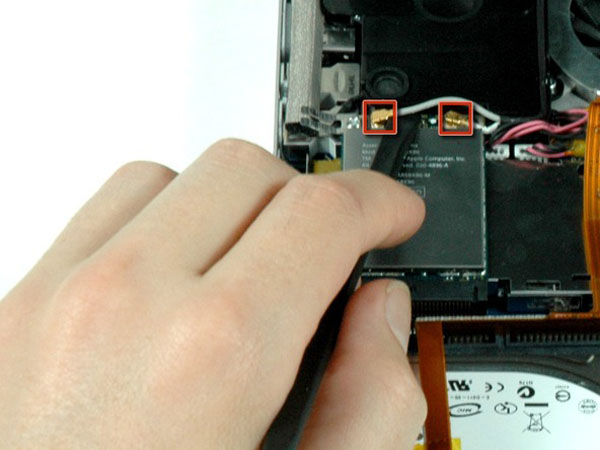

• Ngắt kết nối hai dây cáp ăngten gắn với thẻ ExtremePort Extreme.
• Cáp có nắp che màu xám gắn vào đầu nối bên trái, trong khi cáp có nắp che màu trắng gắn vào phía bên phải.
• Đối với kiểu A1261, cáp có vỏ che màu đen gắn vào đầu nối bên trái, trong khi cáp có nắp che màu xanh gắn vào phía bên phải.

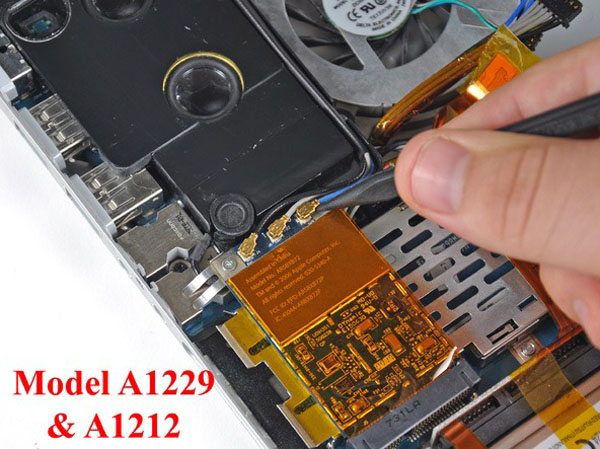

• Nếu bạn có một MacBook Pro 17 “Model A1229 hoặc A1212, có ba cáp ăng ten gắn vào thẻ AirPort Extreme thay vì hai.

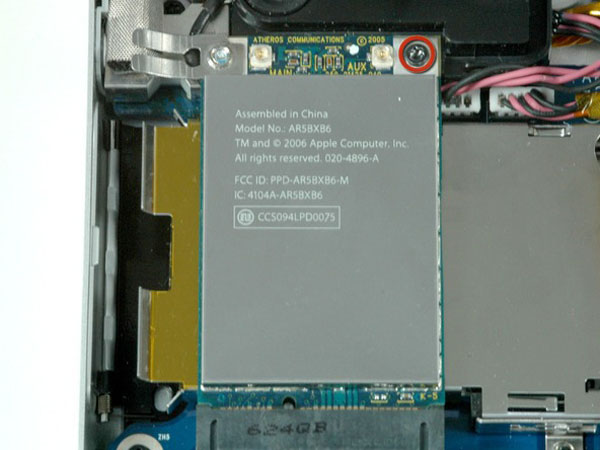

• Tháo ốc vít Torx màu đen đơn 4.3 mm T6 từ góc trên cùng bên phải của thẻ ExtremePort Extreme.

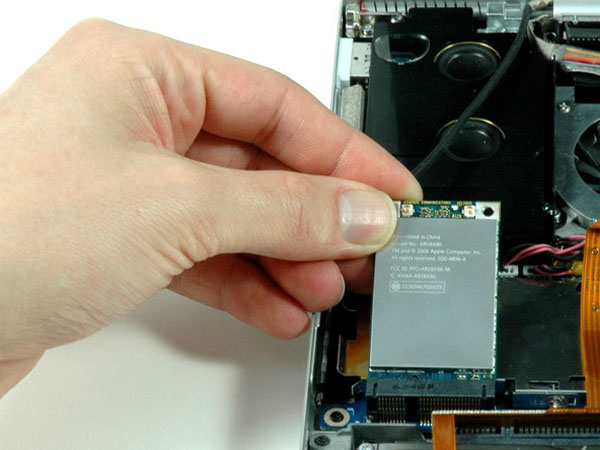

• Nhấc card Extreme AirPort lên và trượt nó ra khỏi đầu nối của nó.

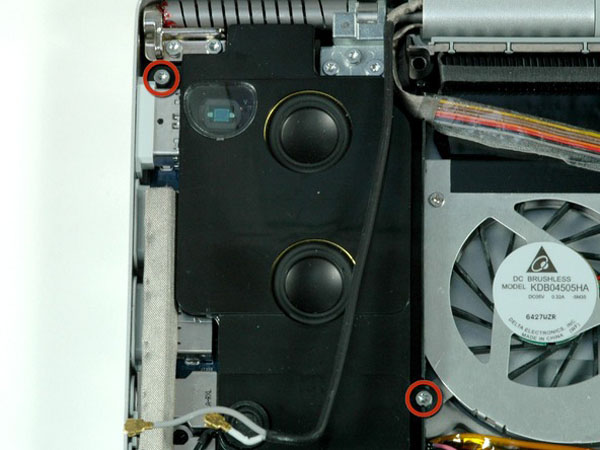

• Tháo hai đinh vít T6 Torx màu bạc ở góc trên bên trái 8 mm và góc dưới bên phải 10 mm của cụm loa trái.
• Nam châm trong đầu nối MagSafe có thể kéo vít trên về phía sau khi vít đã được giải phóng.

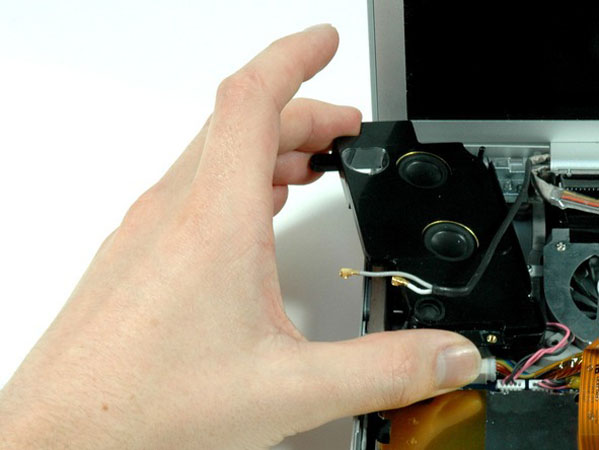

• Nhấc lên trên cụm loa trái và xoay nhẹ. Nó không thể hoàn toàn loại bỏ các loa được nêu ra, vì nó vẫn còn kết nối với bên trái I / O hội đồng quản trị bên dưới.

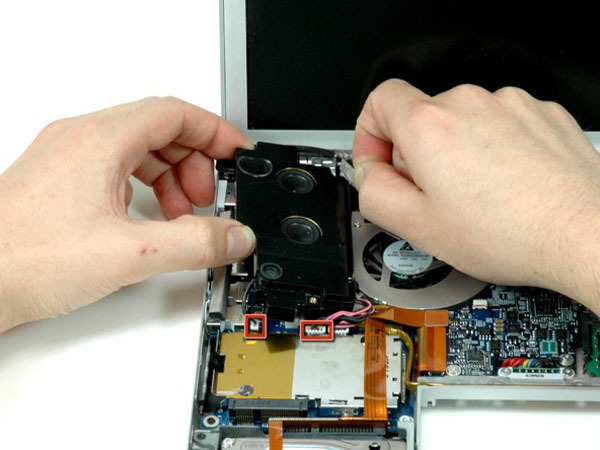

• Ngắt kết nối hai cáp bảo vệ loa trái với bảng I / O.
• Nhấc loa trái ra khỏi vỏ trên.

• Ngắt kết nối cáp kết nối đúng loa với bảng I / O bên trái (ở bên phải của cáp loa trái bị ngắt kết nối trong bước trước).

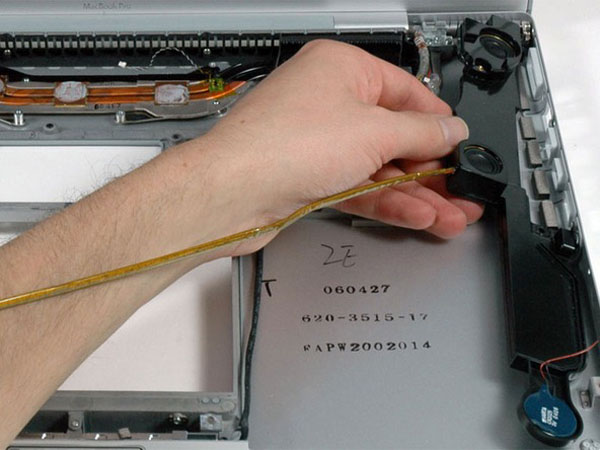

• Nhấc cụm loa phù hợp ra khỏi máy tính.

• Sử dụng một spudger để nâng lên pin PRAM từ vỏ của nó trên cụm loa trái.
