MacBook Pro 17 “Mô hình A1151 A1212 A1229 và A1261 – Thay thế quạt bên trái

• Sử dụng ngón tay để đẩy cả hai tab tháo pin ra khỏi pin và nhấc pin ra khỏi máy tính.

• Tháo bốn ốc vít Phillips 3,4 mm giống hệt nhau ra khỏi cửa bộ nhớ. Các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

• Nhấc cửa bộ nhớ lên đủ để có được một va li trên nó, và trượt nó về phía bạn, kéo nó ra khỏi vỏ.

• Tháo ba vít Phillips trong ngăn chứa pin gần chốt. Apple đã đủ tốt để nghiêng các vít này ở một góc nhỏ để làm cho chúng dễ tháo ra hơn. Trên A1261 các vít này có đầu đường kính 4 mm thay vì đầu 3 mm trên các vít cơ thể.

Tháo sáu ốc vít sau đây:

• Hai vít Torx 14,5 mm ở hai bên của khe RAM.
• Bốn vít Phillips 3,4 mm dọc theo bản lề.

• Tháo bốn vít Phillips 3,4 mm ở phía cổng của máy tính.

• Xoay máy tính 90 độ và tháo hai vít Phillips ra khỏi mặt sau của máy tính.

• Xoay máy tính 90 độ một lần nữa và tháo bốn vít Phillips ra khỏi mặt của máy tính.

!!! Không được đẩy nhanh trường hợp trên. Vỏ được gắn vào bảng logic thông qua cáp ribbon.

• Nhấc phần lưng của vỏ máy và làm các ngón tay của bạn dọc theo hai bên, giải phóng vỏ máy khi bạn đi. Một khi bạn đã giải phóng các bên, bạn có thể cần phải đá trường hợp lên và xuống để giải phóng mặt trước của vỏ trên.

• Ngắt kết nối trackpad và cáp ribbon bàn phím khỏi bảng logic.
• Tháo bỏ vỏ trên.

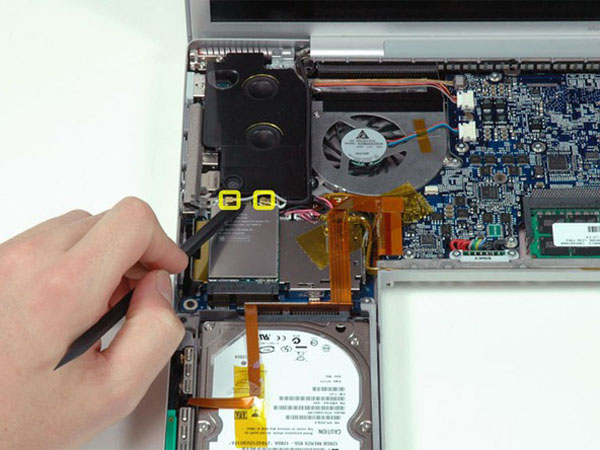

• Ngắt kết nối hai dây cáp ăngten gắn với thẻ ExtremePort Extreme.
• Cáp có nắp che màu xám gắn vào đầu nối bên trái, trong khi cáp có nắp che màu trắng gắn vào phía bên phải.

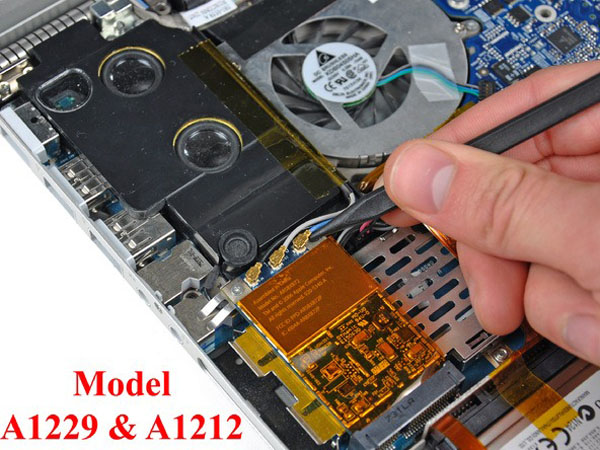

• Nếu bạn có một MacBook Pro 17 “Model A1229 hoặc A1212, có ba cáp ăng ten gắn vào thẻ AirPort Extreme thay vì hai.

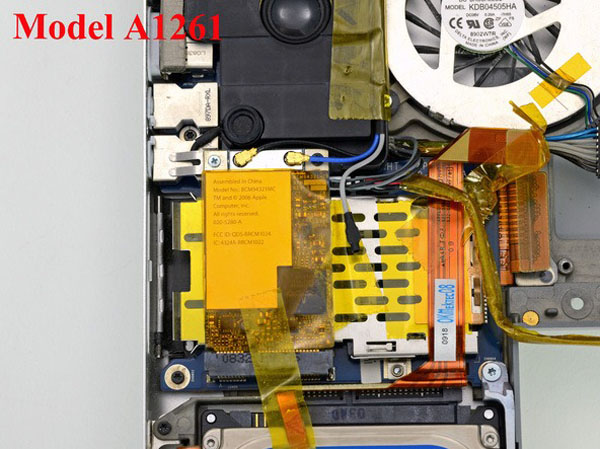

• Nếu bạn có MacBook Pro 17 ”Model A1261, cáp có vỏ che màu đen gắn vào phía bên trái của đầu nối, trong khi cáp có nắp che màu xanh gắn vào phía bên phải.

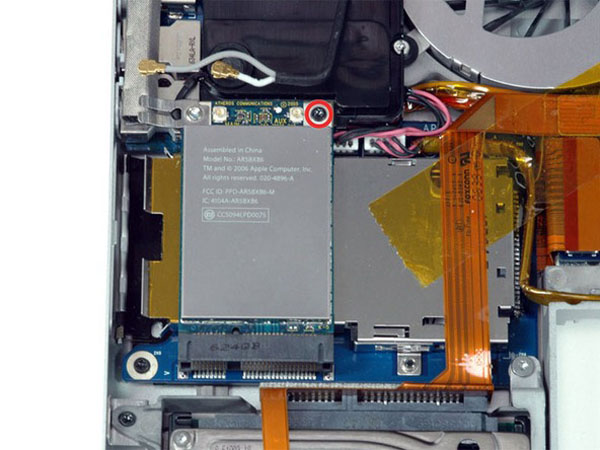

• Tháo ốc vít T6 Torx màu đen duy nhất từ ​​góc trên cùng bên phải của thẻ ExtremePort Extreme.

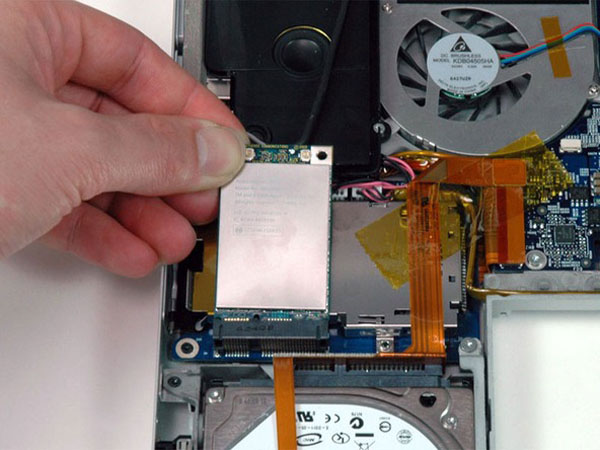

• Nhấc card Extreme AirPort lên và trượt nó ra khỏi đầu nối của nó.

Lưu ý vị trí của kẹp nối đất được gắn vào phía bên trái của thẻ. Trên một số kiểu máy, clip được gắn trên mặt trên của thẻ Extreme sân bay để tiếp xúc với vỏ trên. Trên các kiểu máy khác, kẹp được gắn ở mặt dưới và tiếp xúc với phần đầu nối tai nghe.

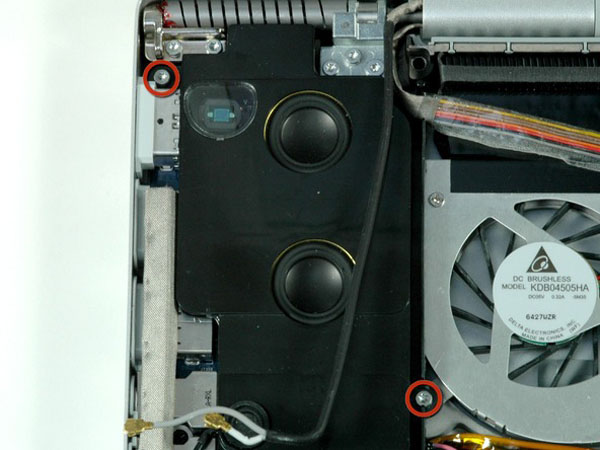

• Tháo hai đinh vít T6 Torx bạc từ góc trên bên trái và dưới cùng bên phải của cụm loa trái.

Nam châm trong đầu nối MagSafe có thể kéo vít trên về phía sau khi vít đã được giải phóng.

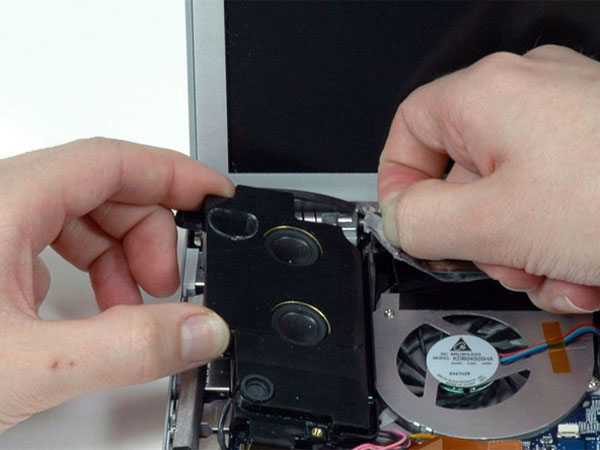

• Nhấc cụm loa trái lên bằng một tay và cắt dây cáp biến tần từ góc trên cùng bên phải của cụm loa.

Trên mô hình A1261, loa có thể được xoay vòng cẩn thận bằng cách loại bỏ cáp biến tần.

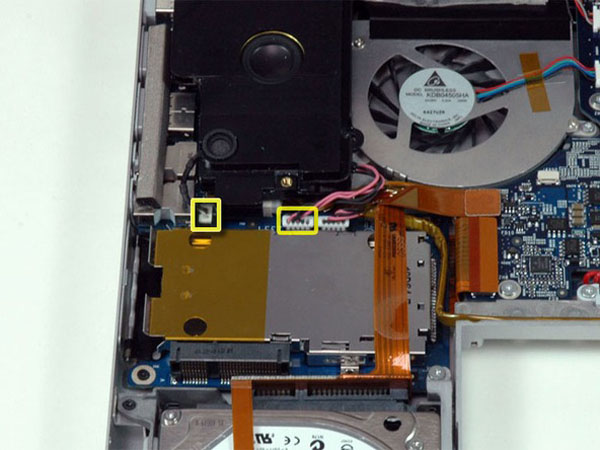

• Ngắt đấu nối dây cáp lắp ráp loa trái màu hồng và đen từ bảng I / O bên trái. Hãy chắc chắn để kéo chỉ trên đầu nối màu trắng và không phải trên dây loa.
• Ngắt kết nối đầu nối cáp micrô khỏi bo mạch I / O bên trái.
• Tháo cụm loa / micrô bên trái khỏi vỏ bên dưới.

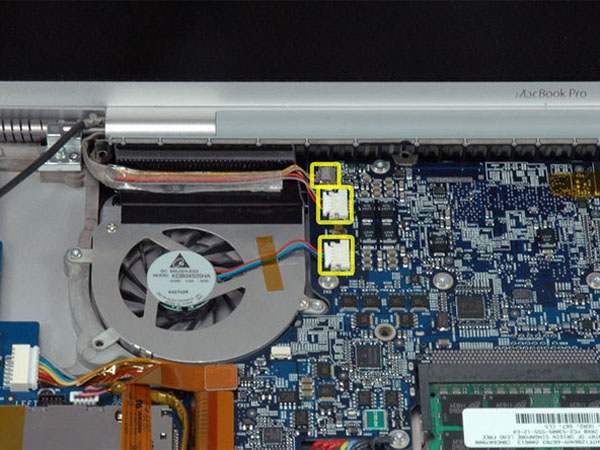

• Ngắt đấu nối dây cáp iSight, biến tần và quạt trái từ phía bên trái của bảng logic.

!!! Cẩn thận để không tháo miếng đệm EMI trên đầu nối iSight bạc.

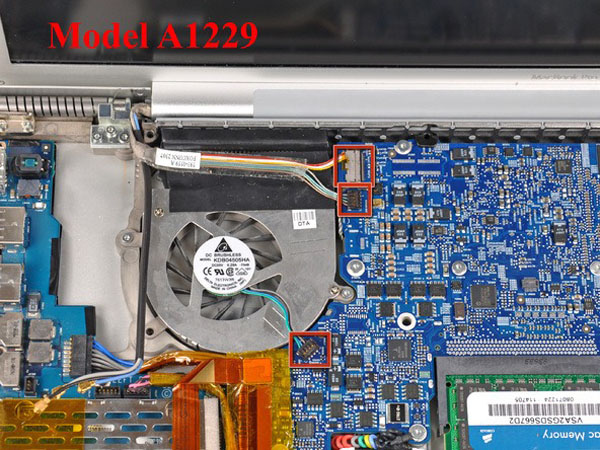

• Nếu bạn có MacBook Pro 17 “Model A1229, cáp iSight, biến tần và quạt trái có các điểm kết hợp và vị trí khác nhau.

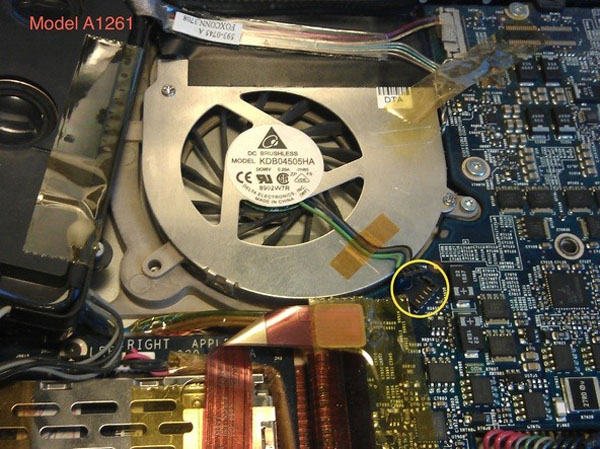

• Đối với model A1261, cáp quạt được đặt ở cùng vị trí với model A1229, 5 giờ cho quạt. ISight và biến tần có thể vẫn kết nối. Nhấc băng từ phía trên của quạt và đảm bảo kiểm tra các kết nối sau đó.

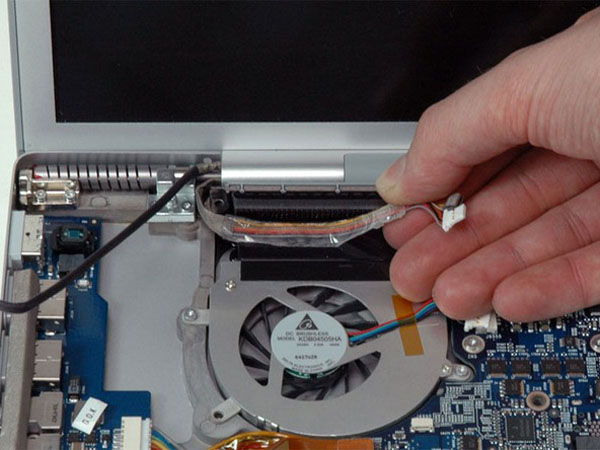

• Bóc vỏ cáp iSight và biến tần được gắn với chất kết dính nhẹ phía trên quạt bên trái.
• Cáp iSight và biến tần có thể duy trì kết nối tùy chọn.

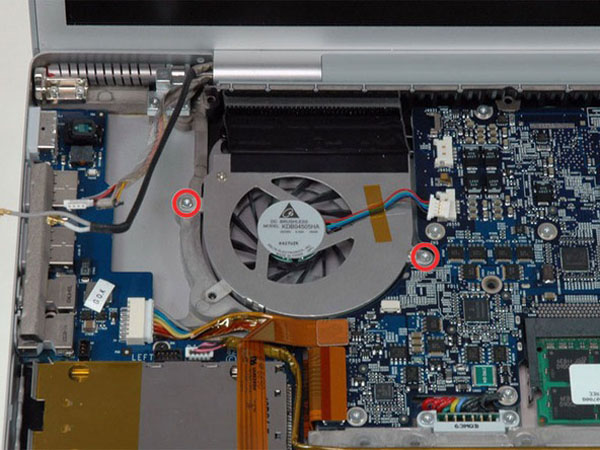

• Tháo hai đinh vít T6 Torx bạc giữ quạt bên trái xuống vỏ dưới.

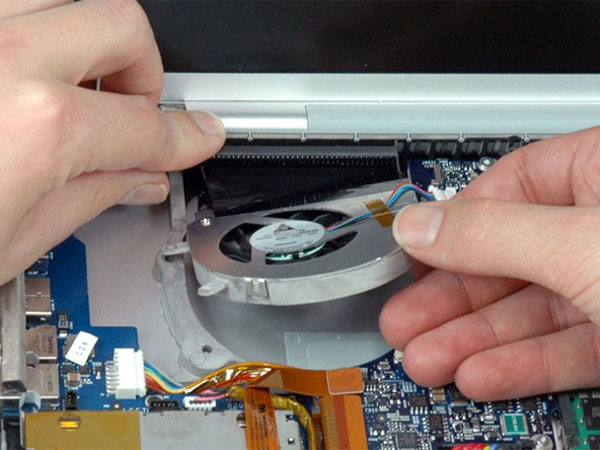

• Nhấc quạt trái và khung kim loại ra khỏi máy tính.

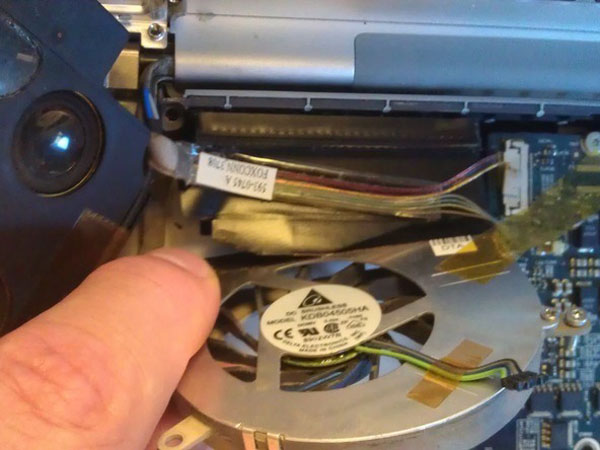

• Bạn có thể sử dụng lại băng keo che phần trên cùng của quạt nếu quạt được tháo ra cẩn thận. Xoay quạt về phía màn hình và từ từ kéo quạt xuống từ băng từ trái sang phải. Nó sẽ bóc ra mà không kéo dài nếu thực hiện từ từ. Sau đó trượt quạt mới dưới băng và bấm băng lại trên đỉnh quạt.
