MacBook Pro 17 “Unibody -Thay màn hình

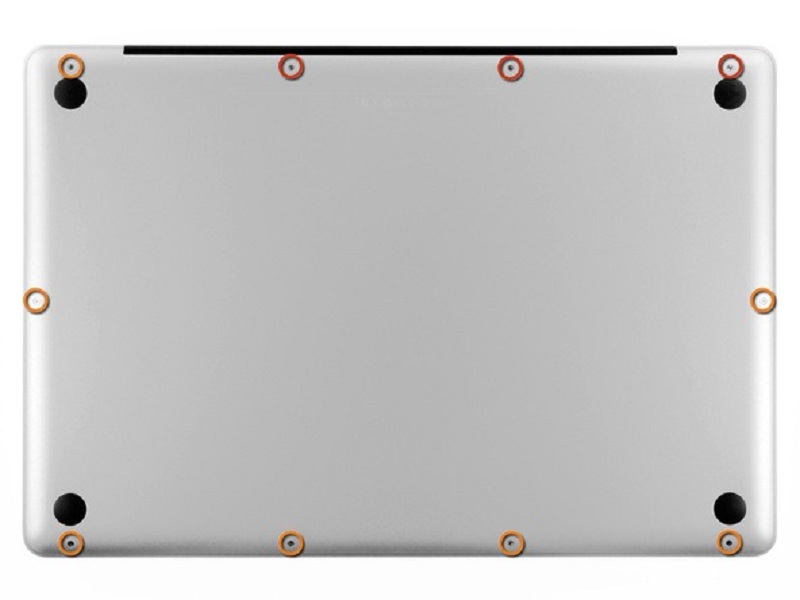

Tháo mười đinh vít sau đây để bảo vệ vỏ dưới cho vỏ phía trên:

• Ba vít Phillips 13,5 mm.
• Bảy vít Phillips 3 mm.

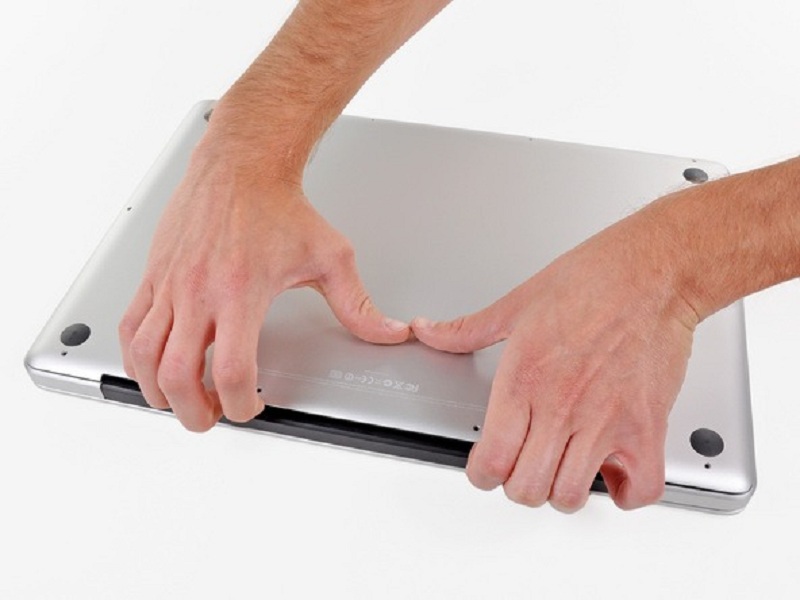

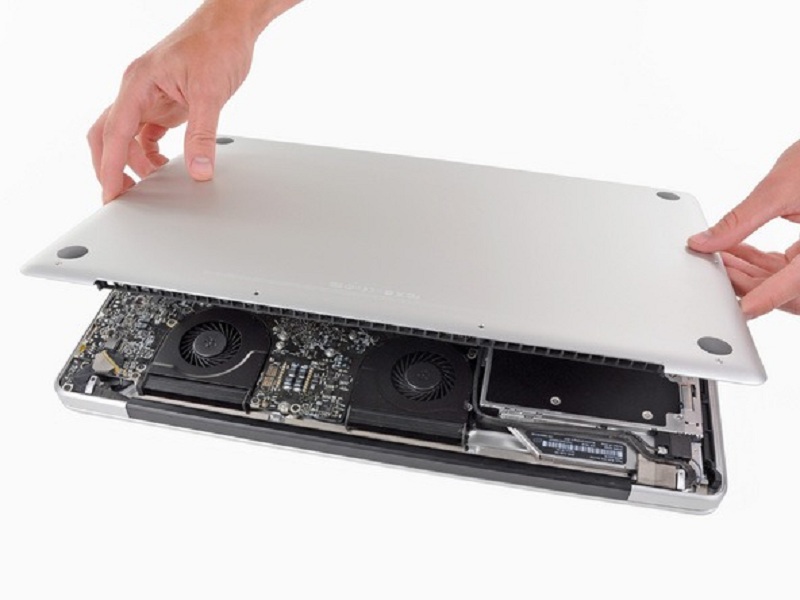

• Nêm ngón tay của bạn giữa vỏ dưới máy và lỗ thông hơi, và nâng lên để tách vỏ dưới ra: Trong quá trình tháo, cẩn thận căn chỉnh vỏ dưới và sau đó nhấn nó dứt khoát cho đến khi vỏ dưới rời ra.

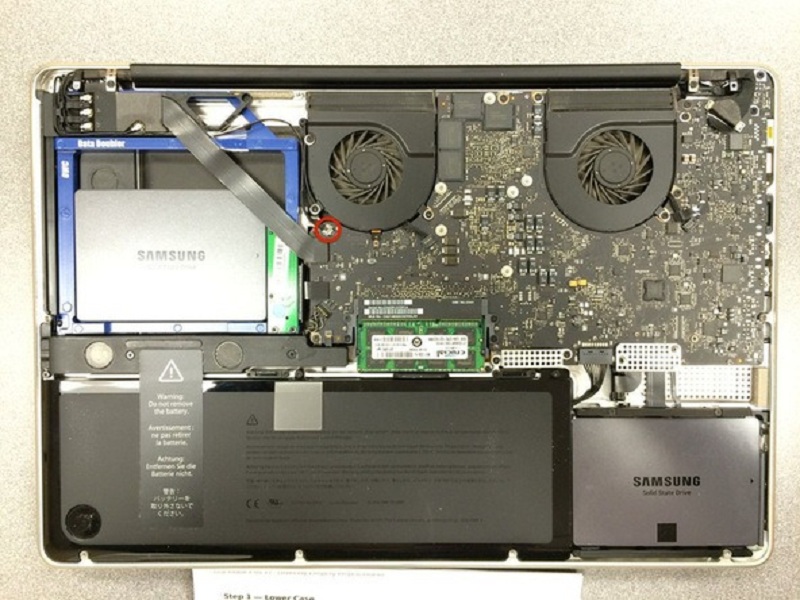

• Lấy vỏ dưới của laptop ra.

Lưu ý: Ngắt kết nối pin để tránh bị đoản mạch.

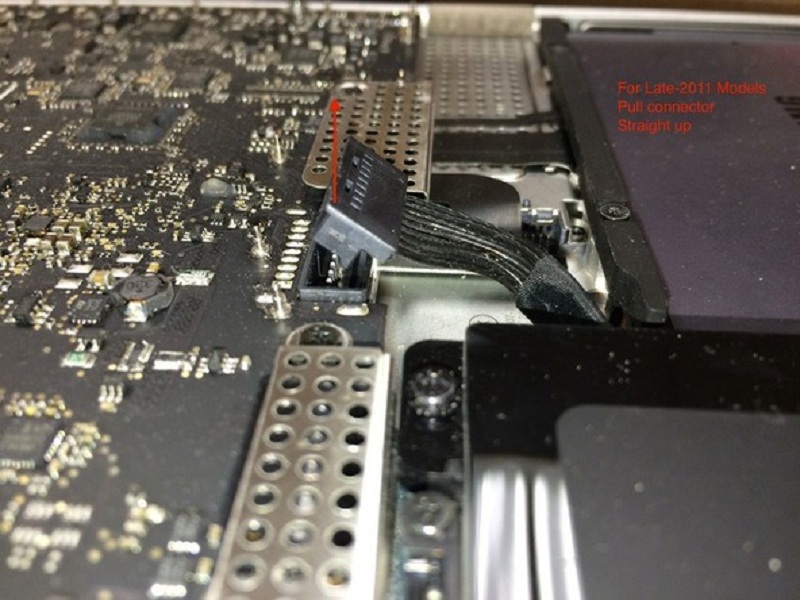

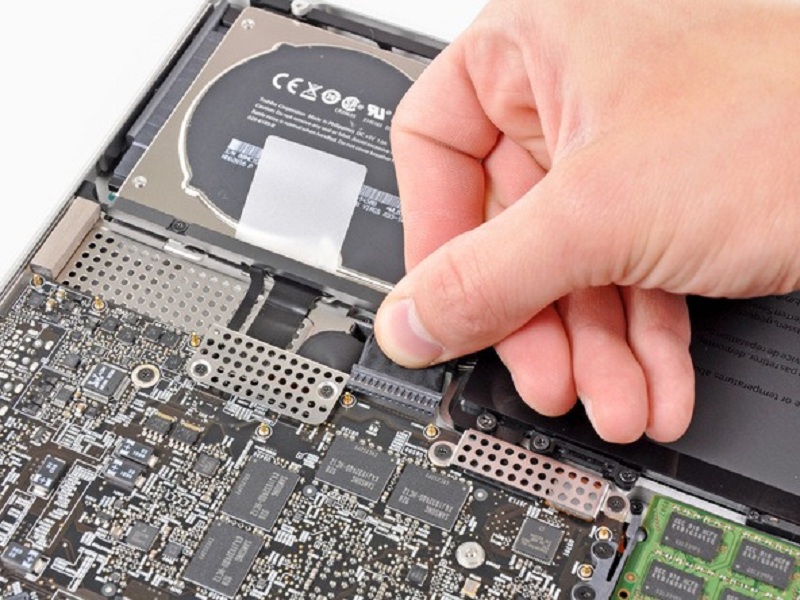

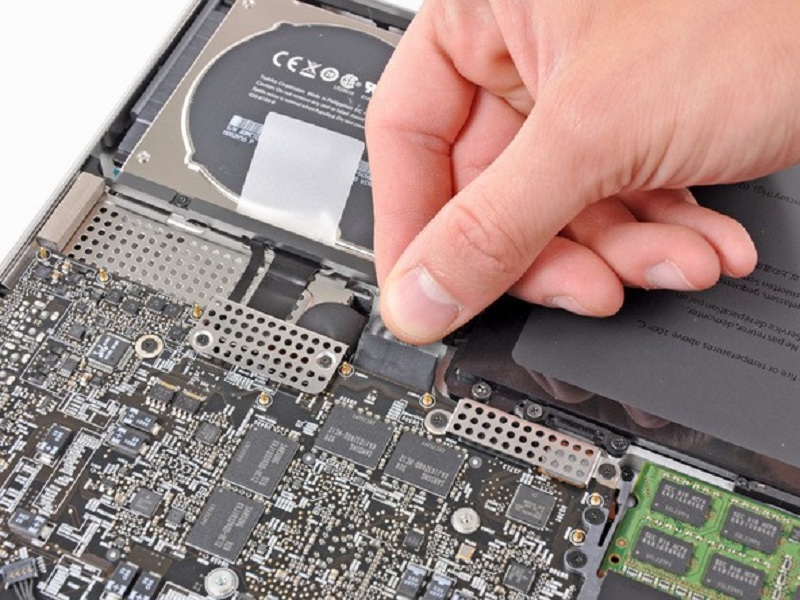

• Nếu có, hãy lấy thẻ nhựa gắn vào đầu nối pin và kéo nó về phía cạnh trước của thiết bị. Đối với các mô hình cuối năm 2011, đầu nối pin sẽ không có một thẻ và chỉ đơn giản là một phích cắm cắm thẳng vào bo mạch chủ – để tháo phích cắm thẳng lên.
• Nếu thẻ nhựa bị thiếu, sử dụng một spudger để nâng đầu nối lên từ ổ cắm của nó.
• Kéo tab song song với mặt của bảng mạch.

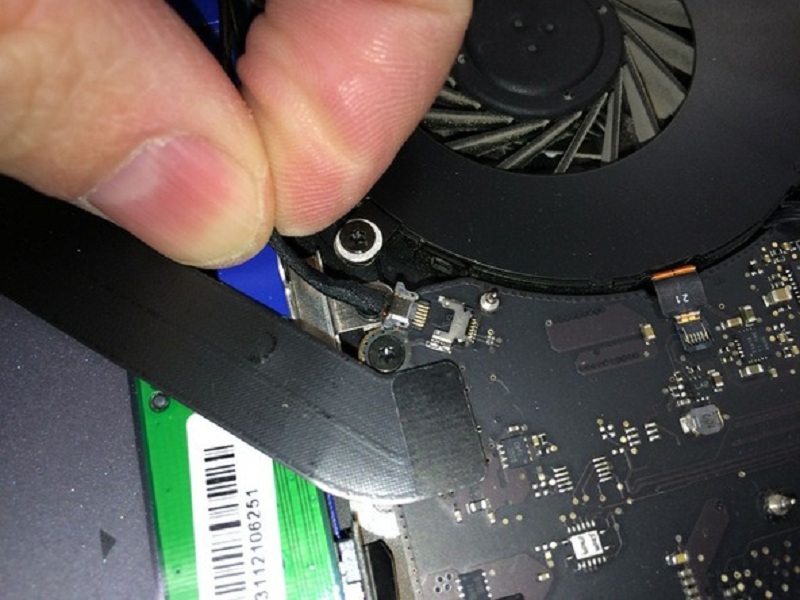

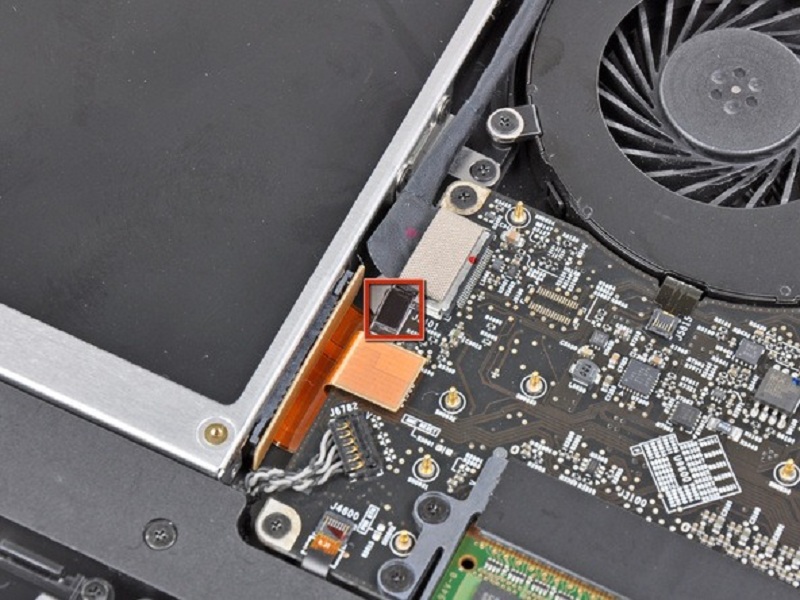

• Trước khi ngắt kết nối cáp camera, một người giữ nhựa nhỏ bị mắc kẹt vào bảng logic trước tiên phải được di chuyển ra khỏi đường. Vào cuối năm 2011, bạn có thể bỏ qua bước này vì không có bộ phận giữ nhựa trên đầu nối cáp camera.

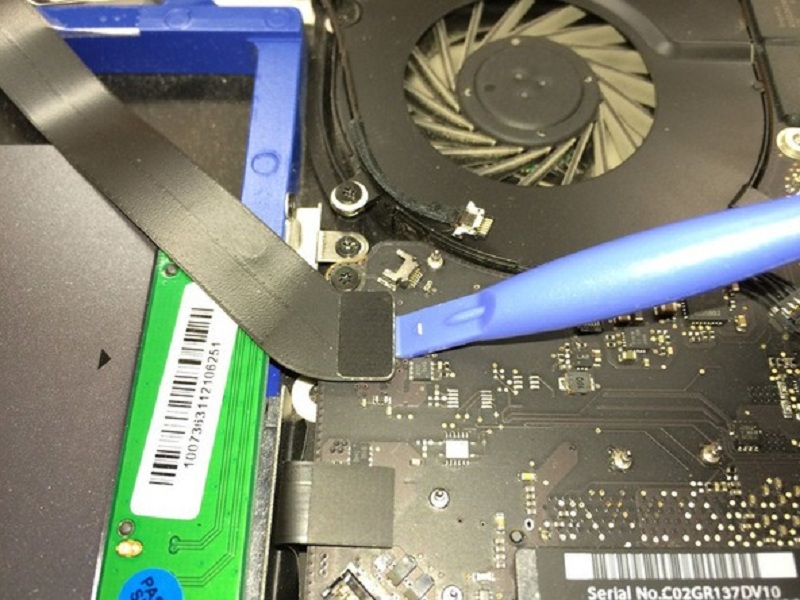

• Sử dụng đầu của một spudger để đẩy người giữ cáp nhựa nhỏ ra khỏi ổ cắm cáp camera để có đủ độ hở để tháo cáp camera.

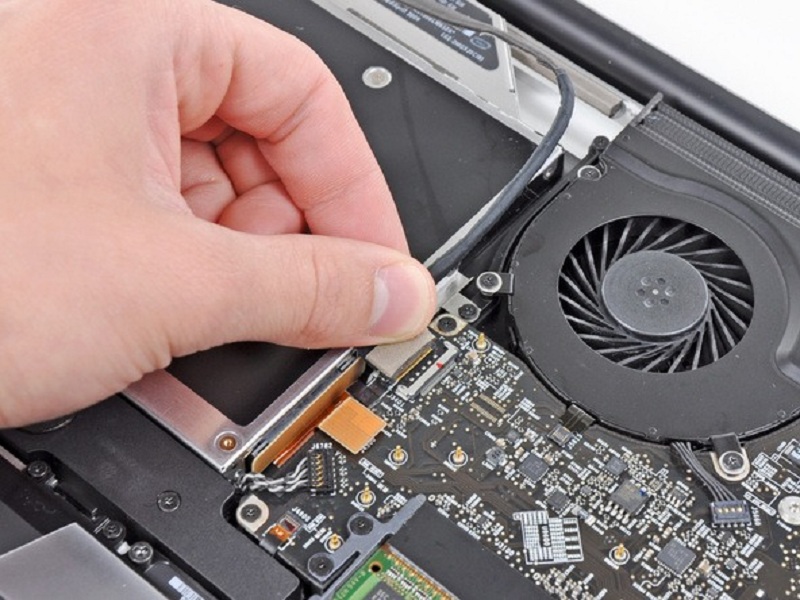

• Kéo cáp camera về phía ổ đĩa quang để ngắt kết nối nó khỏi bảng logic.
• Lưu ý: Ổ cắm cáp camera rất mỏng manh. Không áp dụng bất kỳ lực lên nào cho ổ cắm này vì nó có thể phá vỡ bảng logic. Kéo cáp camera song song với mặt của bảng logic.

• Cẩn thận kéo cáp Bluetooth về phía quạt để ngắt kết nối với bo mạch Bluetooth.
• Kéo cáp song song với mặt của ổ đĩa quang.

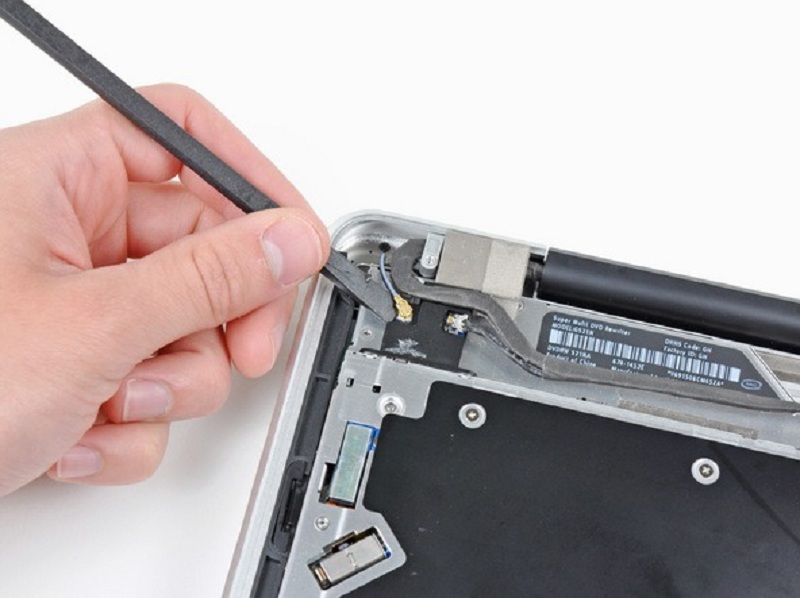

• Sử dụng đầu phẳng của một ống hút để bóc vỏ nhựa mỏng ra khỏi đầu và các mặt của vỏ hộp Bluetooth. Đối với các mô hình cuối năm 2011, hãy xem ảnh khác vì vị trí trình kết nối ở một vị trí hoàn toàn khác.

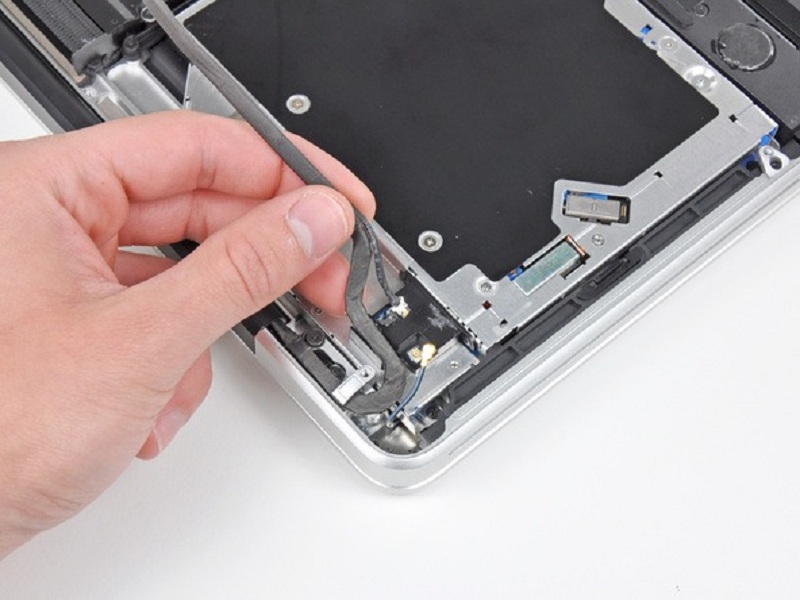

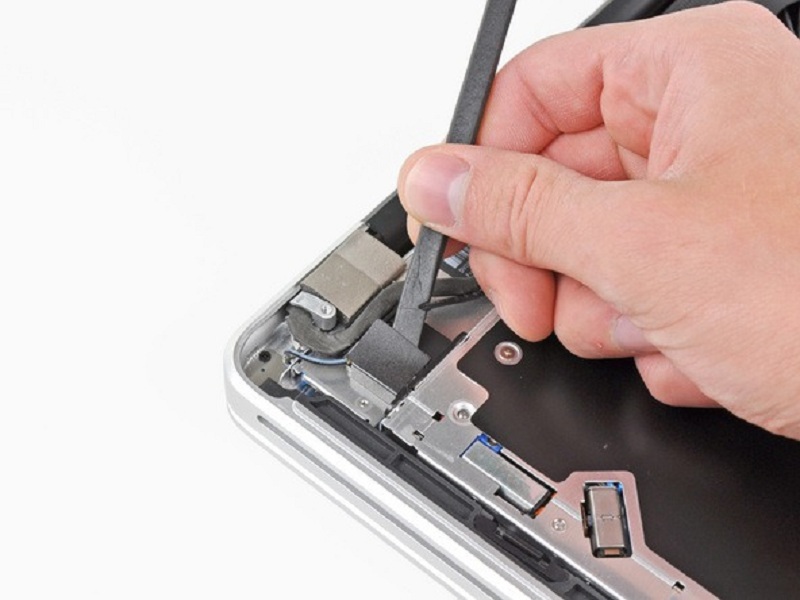

• Sử dụng đầu phẳng của một đầu hút để nâng đầu nối ăng-ten Bluetooth lên và tắt ổ cắm trên bảng Bluetooth.

• Nếu có, hãy loại bỏ miếng bọt EMI nhỏ gần bảng Bluetooth.

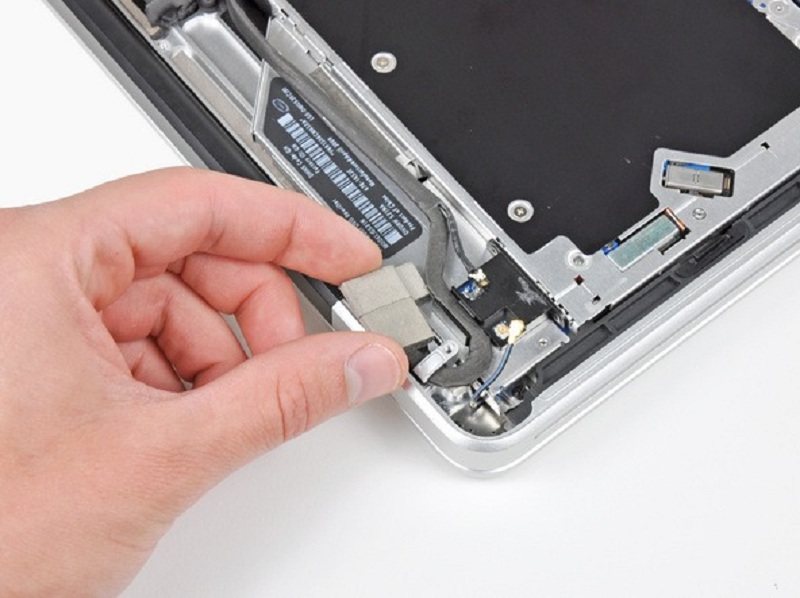

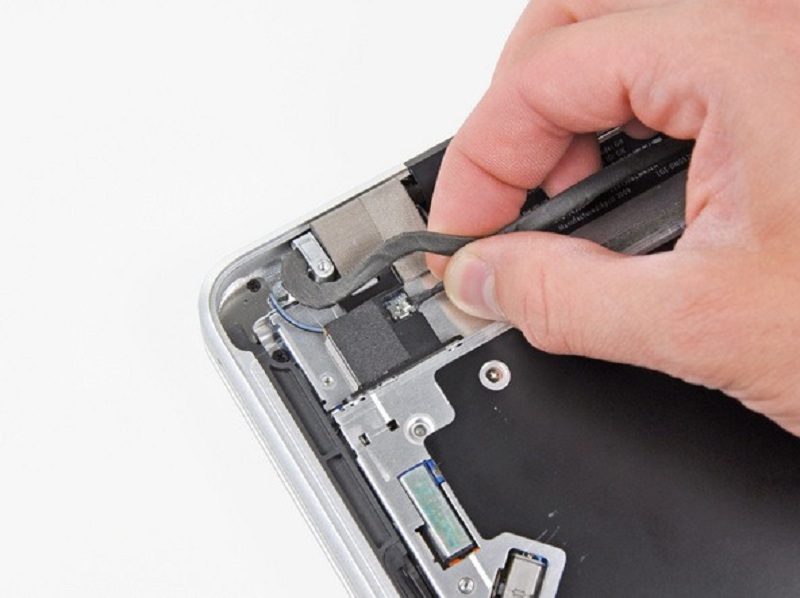

• Tháo đường cáp camera từ khe được đúc vào vỏ bảng Bluetooth.

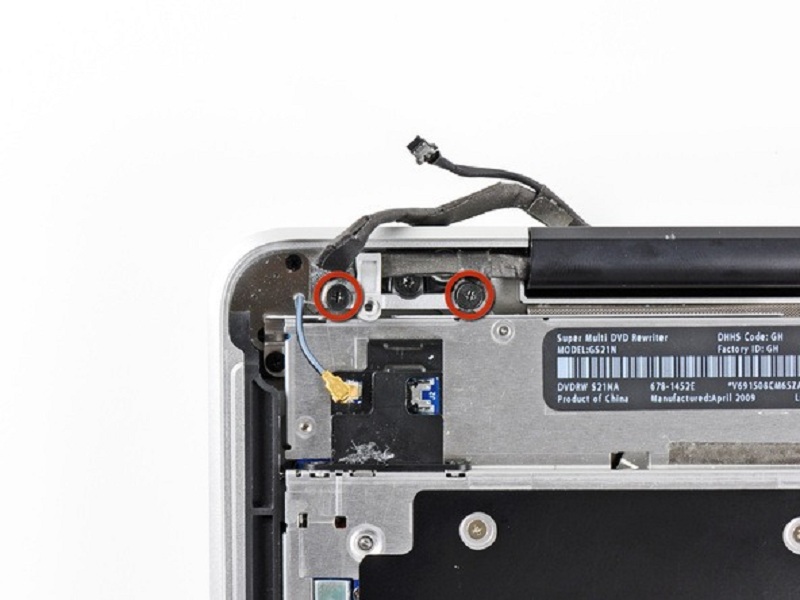

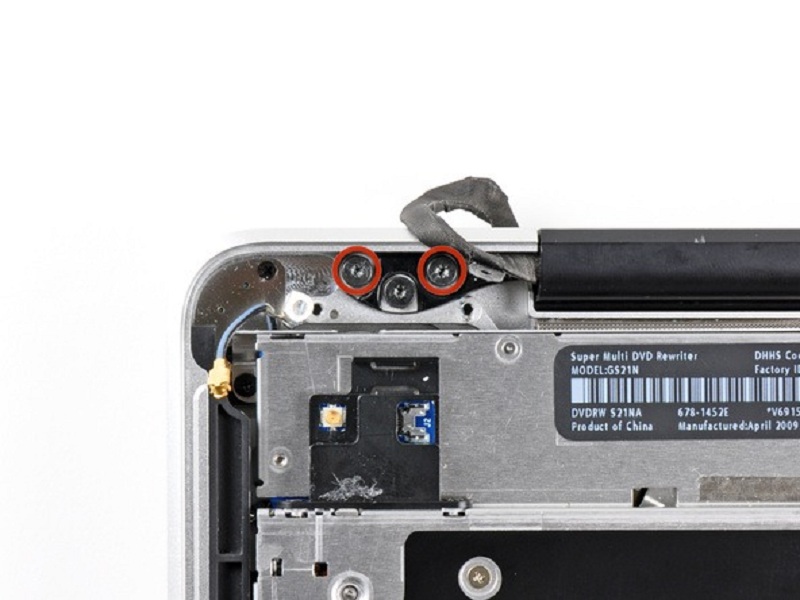

• Tháo hai vít Phillips 7,1 mm để giữ chặt dây cáp máy ảnh vào vỏ trên.

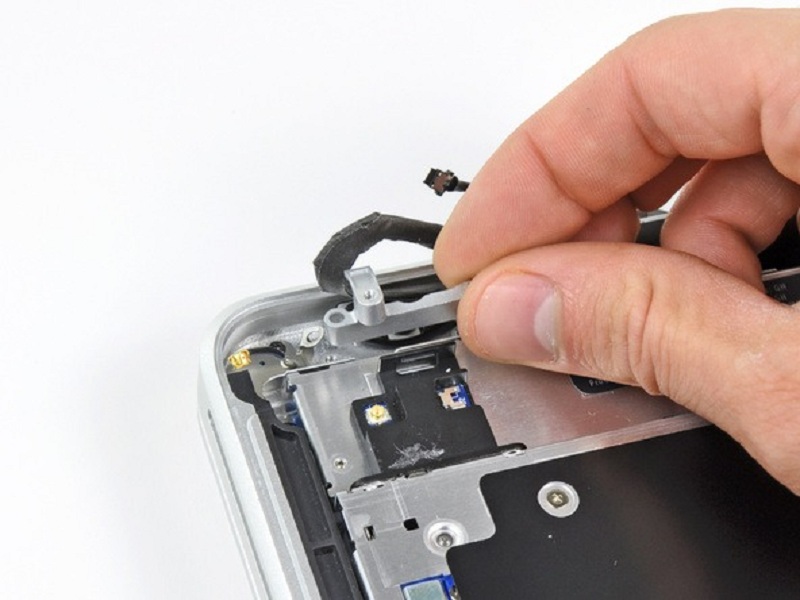

• Tháo phần giữ cáp camera khỏi vỏ trên.

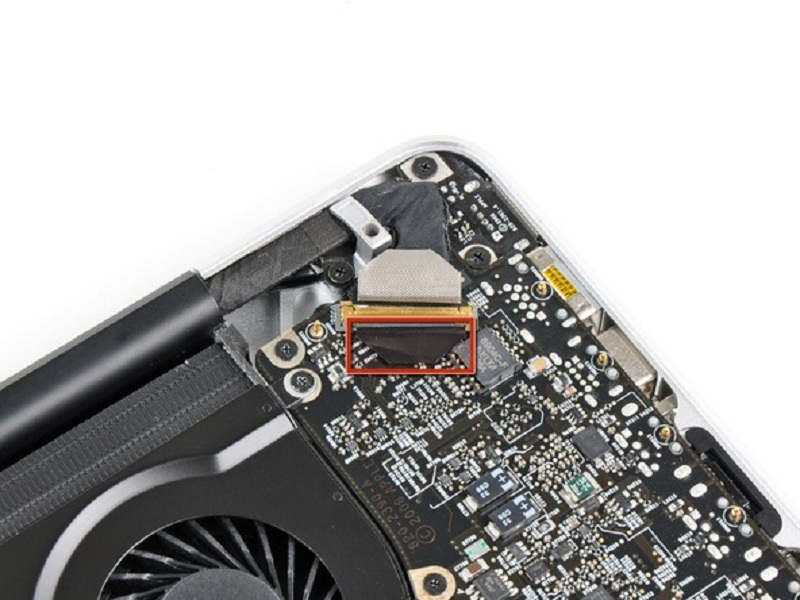

• Nhấc nắp nhựa màu đen gắn vào bộ phận giữ cáp dữ liệu hiển thị và xoay nó về phía DC-In của MacBook.

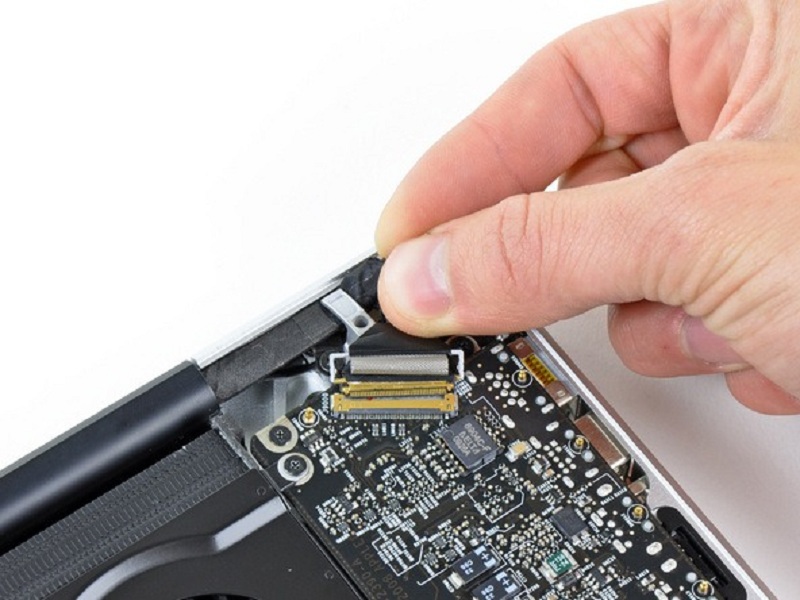

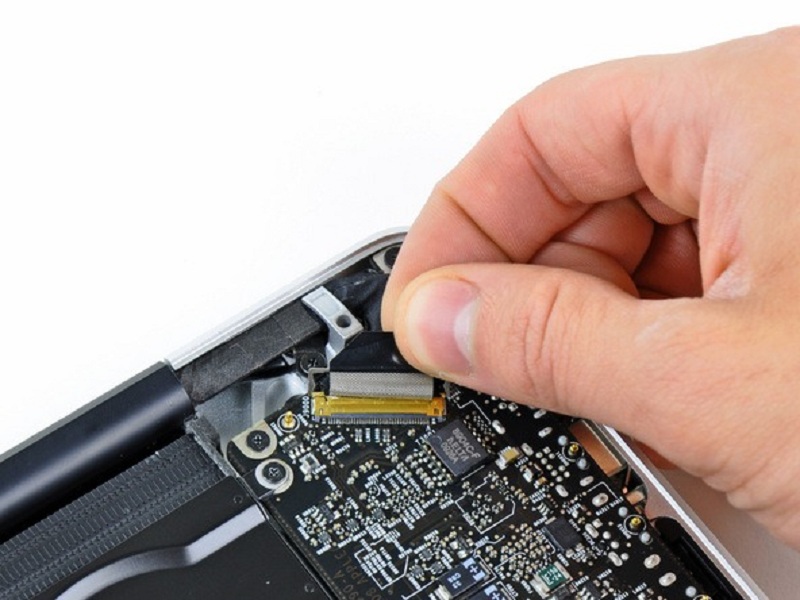

• Kéo cáp dữ liệu hiển thị ra khỏi ổ cắm của nó.
• Ổ cắm cáp dữ liệu hiển thị rất mỏng manh. Không nhấc đầu nối lên khi bạn ngắt kết nối, vì ổ cắm có thể phá vỡ bảng logic. Kéo cáp song song với mặt của bảng logic.

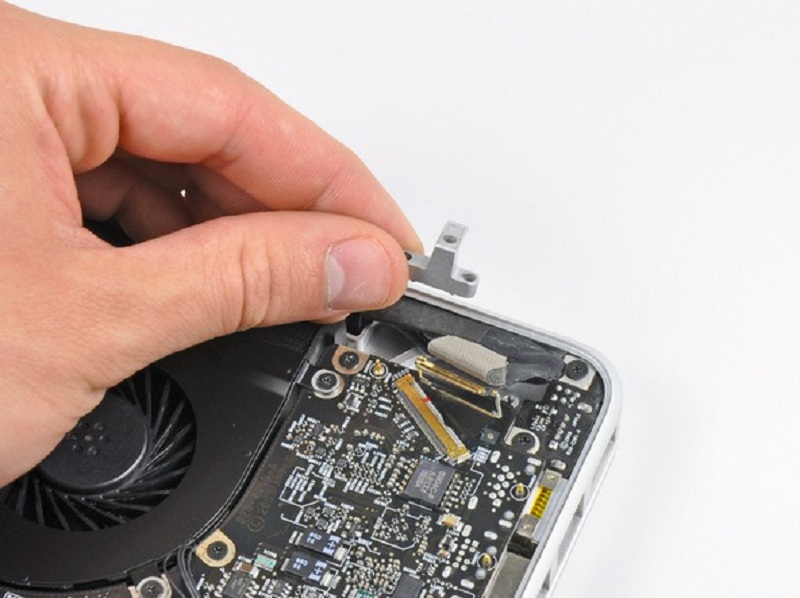

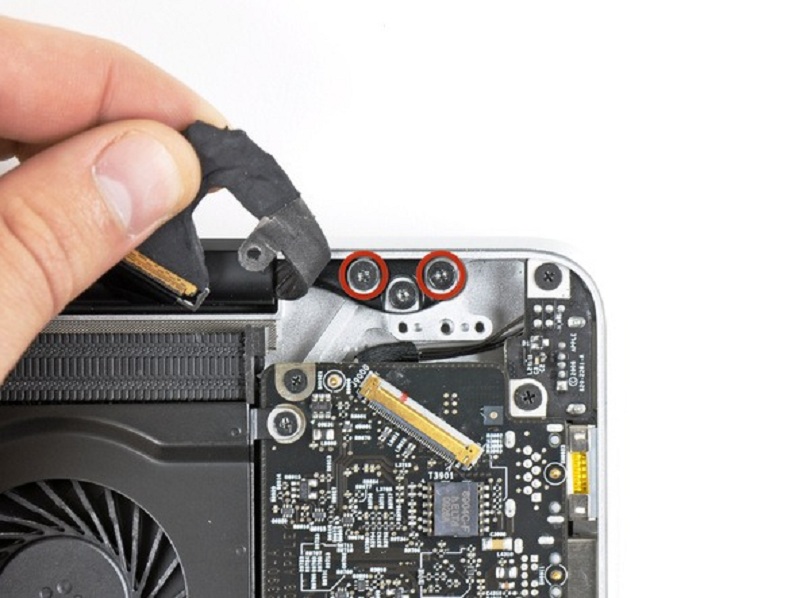

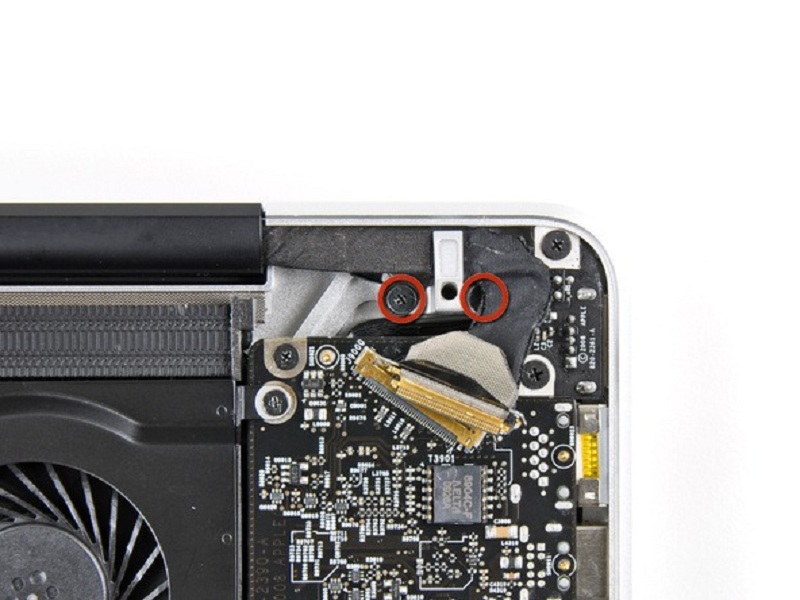

• Tháo hai vít Phillips 7,1 mm đảm bảo trình giữ cáp dữ liệu hiển thị vào vỏ trên.
• Tháo bộ lưu giữ cáp dữ liệu hiển thị.

• Tháo hai vít Torx 6,8 mm bên ngoài ra khỏi mỗi khung hiển thị (bốn vít).
• Chúng tôi cố tình để lại một vít gắn mỗi khung hiển thị vào vỏ phía trên để hỗ trợ trong các bước tương lai.

• Mở MacBook Pro của bạn để màn hình vuông góc với chữ hoa.
• Đặt MacBook Pro đã mở trên bàn như hình.

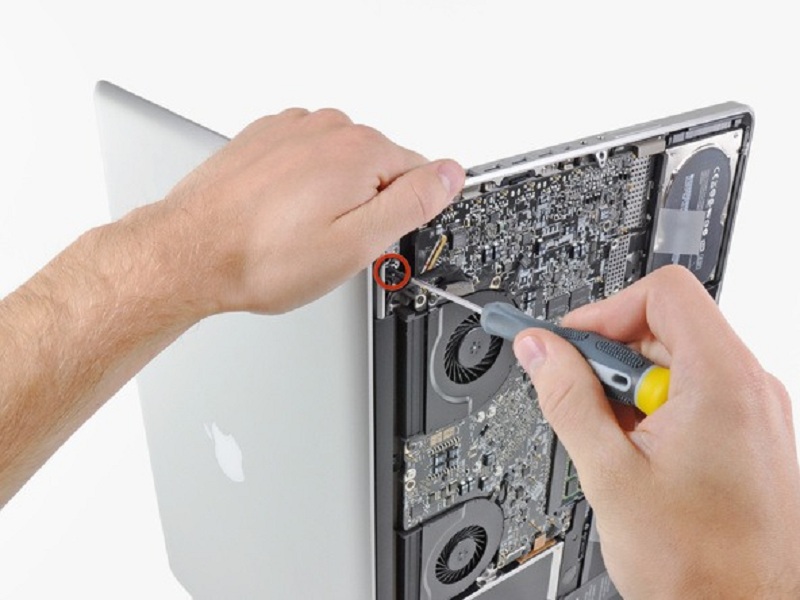

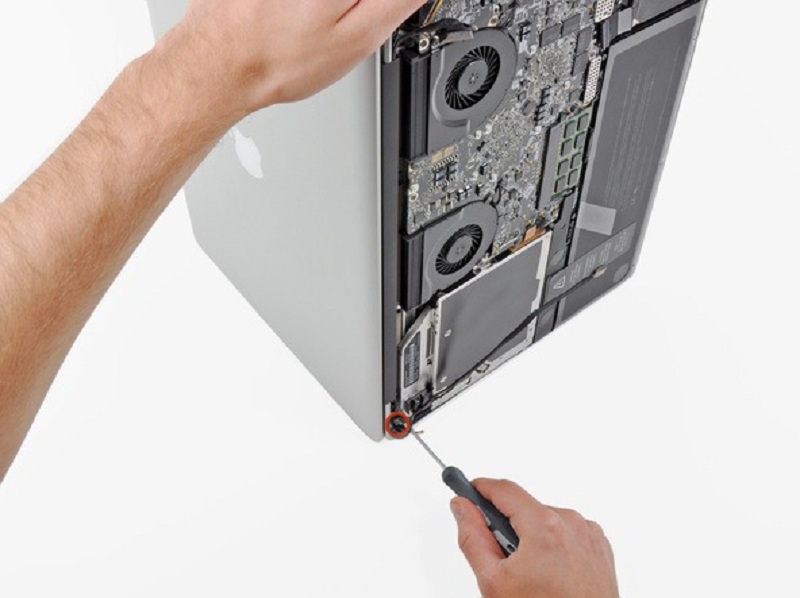

• Trong khi giữ màn hình và ốp lưng cùng với tay trái, hãy tháo vít T6 Torx còn lại ra khỏi khung hiển thị thấp hơn.

• Hãy chắc chắn để giữ màn hình hiển thị và trường hợp trên cùng với bàn tay trái của bạn. Việc không làm như vậy có thể khiến màn hình hiển thị tự do / chữ hoa trên rơi xuống, có khả năng làm hỏng từng thành phần.
• Tháo con vít T6 Torx còn lại giữ chặt màn hình vào vỏ trên.

• Lấy vỏ trên bằng tay phải và xoay nhẹ về phía trên cùng của màn hình để khung hiển thị phía trên xóa cạnh của vỏ trên.

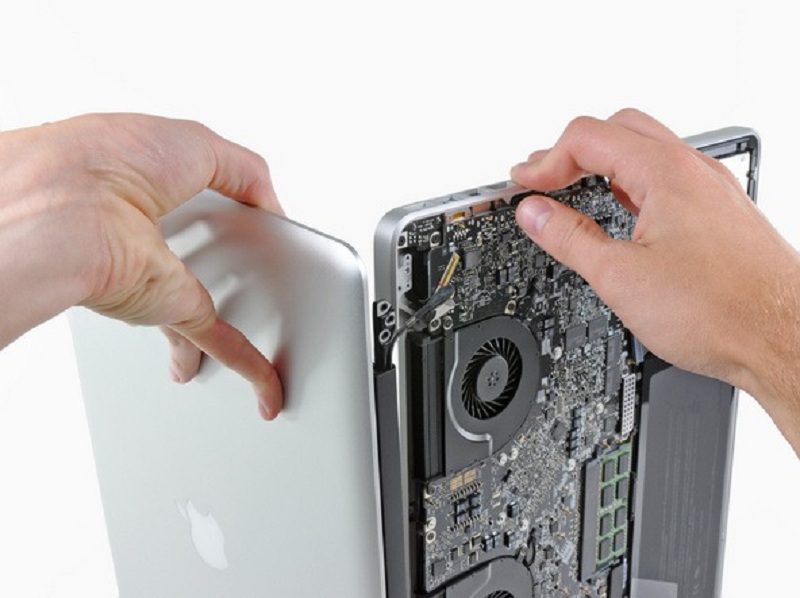

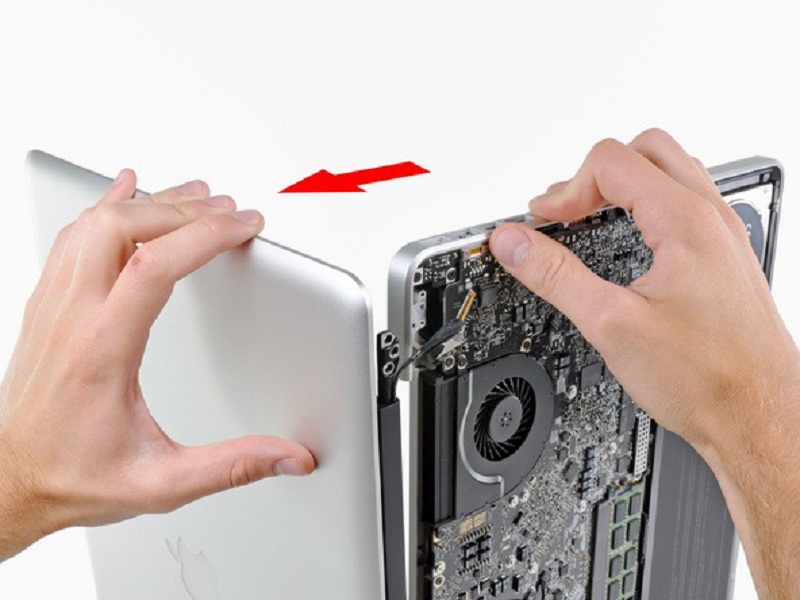

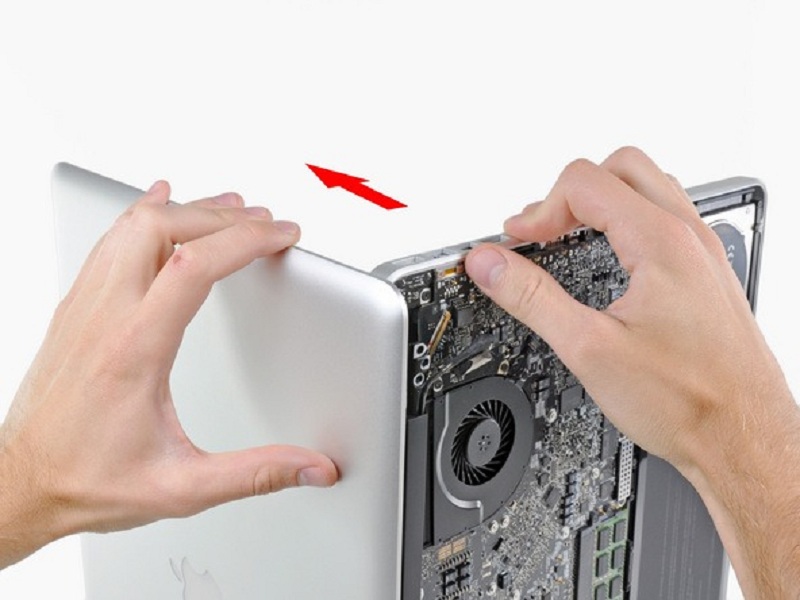

• Xoay màn hình cách xa vỏ trên.
• Nhấc màn hình lên và ra khỏi vỏ trên, để ý bất kỳ dấu ngoặc hoặc dây cáp nào có thể bị kẹt.
• Trong quá trình reassembly, phù hợp với màn hình hiển thị vào vị trí và cài đặt khung hiển thị Torx vít, sau đó đóng nắp và đặt lộn ngược máy tính xách tay để kiểm tra sự liên kết của màn hình với cơ thể. Nếu cần, hãy nới lỏng các vít và căn chỉnh lại màn hình trước khi siết chặt.
