Máy xay sinh tố “Control Grip” Breville – Hướng dẫn tháo lắp

Initial Spec và Model Rundown

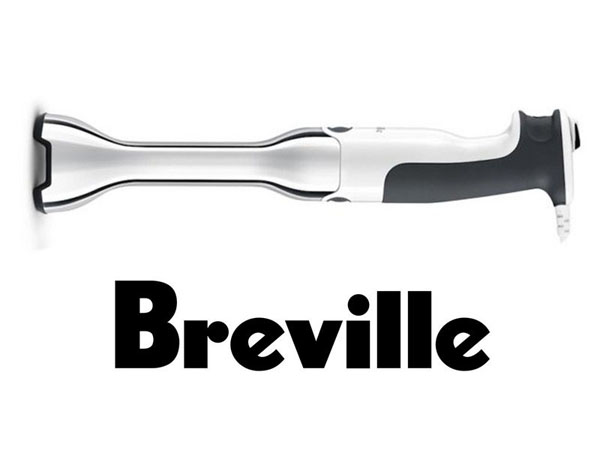

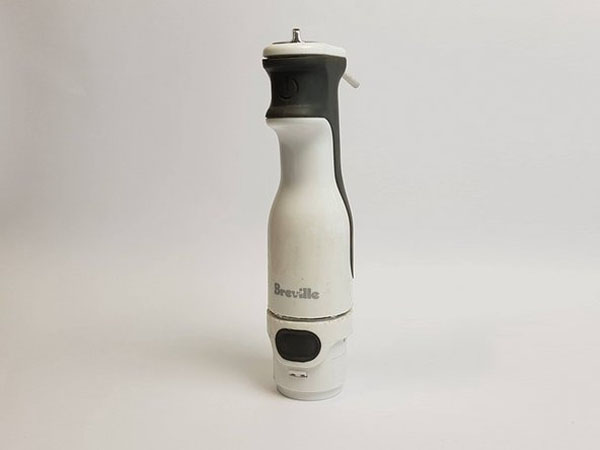

• Máy xay sinh tố chìm “Control Grip” của Breville – (Model BSB510)
• Kích thước – 10 x 5,6 x 22,4 cm
• Vật liệu xây dựng – Trục trộn bằng thép không gỉ
• Cài đặt điều khiển tốc độ thay đổi – Điều chỉnh tốc độ cài đặt 15 điều chỉnh để pha trộn và xử lý chính xác.
• Công suất – 700 Watts
• Điện áp – 220-240 Volts

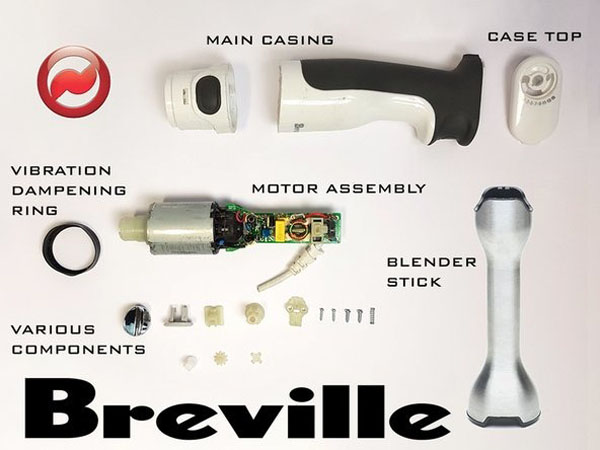

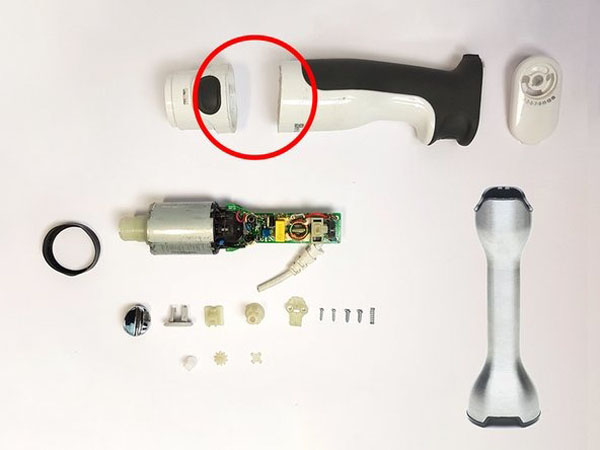

• Được mô tả ở đây là các thành phần riêng biệt của máy xay sinh tố ngâm sẽ được tách ra trong suốt quá trình rách này.

!!! Như bạn có thể thấy, vỏ bọc đã được cưa ngay phía trên nơi một mối hàn nhựa được đặt giữ bên trong an toàn. Điều này cho phép bạn truy cập vào các thành phần chính, chẳng hạn như cụm động cơ, nhưng không thể đảo ngược và có thể gây ra các vấn đề về hiệu năng.

• Hãy chắc chắn để bắt đầu teardown trong một môi trường cũng được chiếu sáng và sạch sẽ với rất nhiều không gian để đảm bảo bạn có thể loại bỏ và đặt sang một bên một cách dễ dàng. (Một túi khóa zip là tùy chọn để giữ một số phần nhỏ hơn trong teardown như ốc vít, vv)
• Sau đó, chúng tôi đưa sản phẩm vào một hội thảo để có thể nhìn thấy thông qua vỏ, tuy nhiên đây là tùy chọn nếu mối quan tâm của bạn là an toàn và sạch sẽ trong suốt quá trình rách.

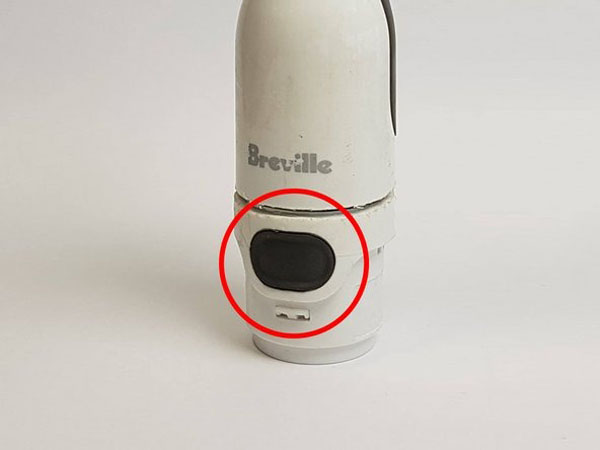

• Nhấn vào hai nút nằm ở bên ngoài sản phẩm để nhả thanh máy trộn chìm kim loại.

Thanh ngâm này không thể tách rời mà không có dụng cụ chuyên dụng hoặc phá hoại và do đó chúng tôi đang tập trung vào các thành phần chính được tìm thấy trong vỏ động cơ máy xay sinh tố.

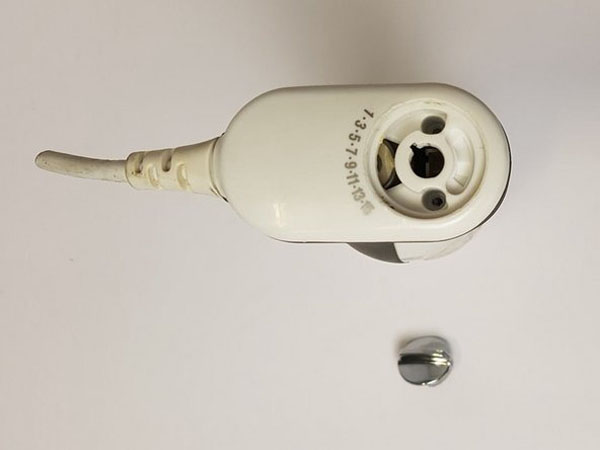

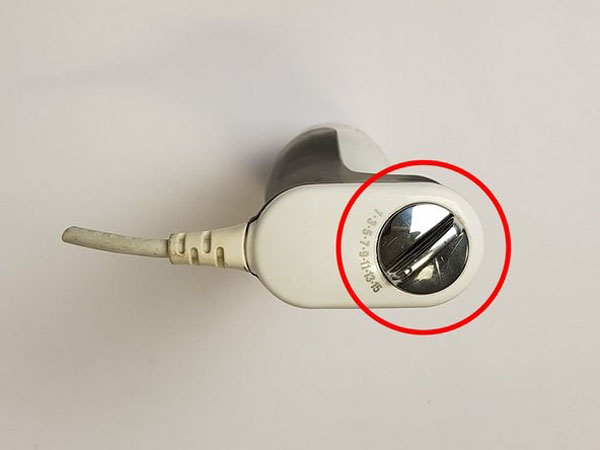

• Để loại bỏ điều chỉnh tốc độ quay đầu tiên lần lượt nắp vào điều chỉnh tốc độ số 15 vì điều này cung cấp cho phòng nhiều hơn dưới nắp ở phía trước để nâng lên nó.
• Tiếp theo lấy một tuốc nơ vít đầu phẳng và nêm nó dưới quay số ở phía trước đối diện của hệ thống dây điện.

Bước này đòi hỏi một chút lực. Cẩn thận bắt đầu xới nắp bằng cách đẩy tuốc nơ vít xung quanh cạnh trước để bật nó ra.

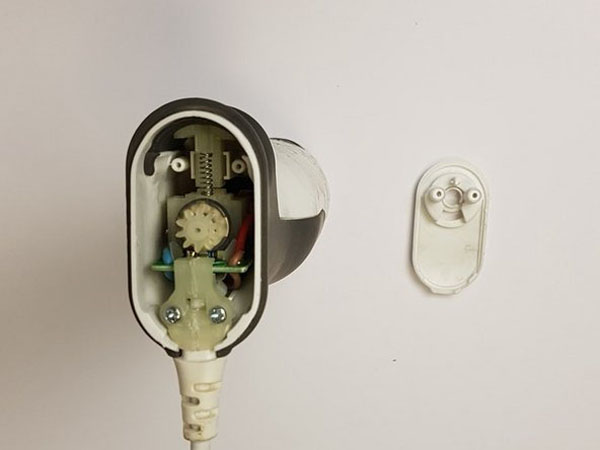

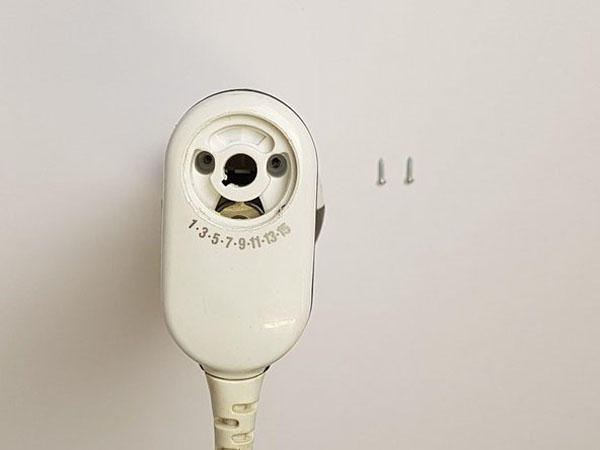

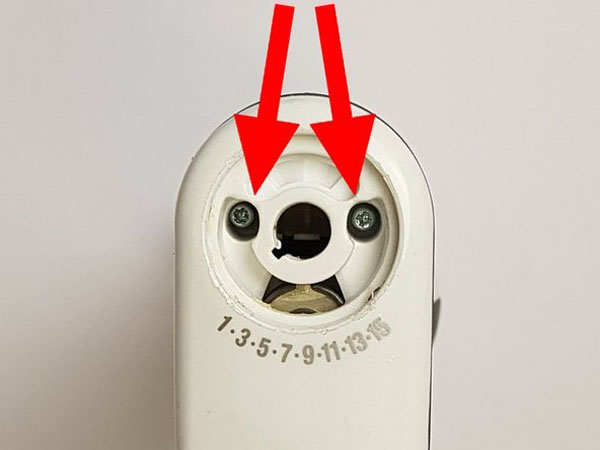

• Nắp trên cùng của máy xay được giữ bởi hai ốc vít được đặt dưới núm điều chỉnh.
• Đơn giản chỉ cần tháo chúng và đặt chúng sang một bên như bạn muốn và sau đó bạn có thể loại bỏ nắp một cách dễ dàng.

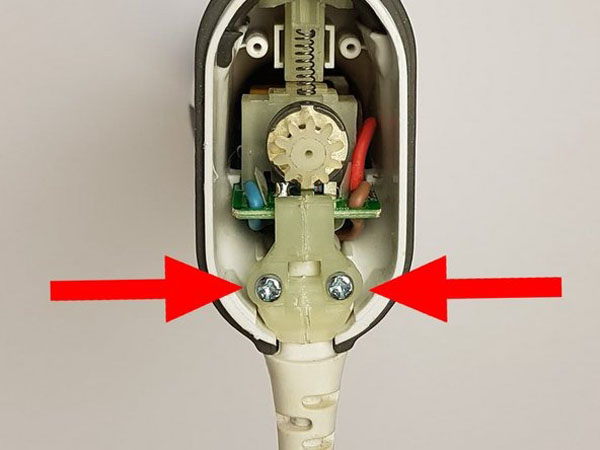

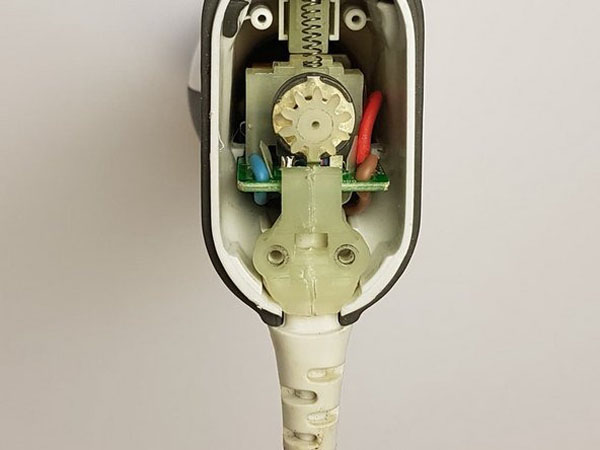

• Hơn nữa hai ốc vít có thể được tìm thấy dưới nắp trên này giữ trong một khuôn nhựa PCB và dây giữ.
• Đơn giản chỉ cần tháo chúng ra khỏi sản phẩm và đặt chúng sang một bên như bạn muốn.

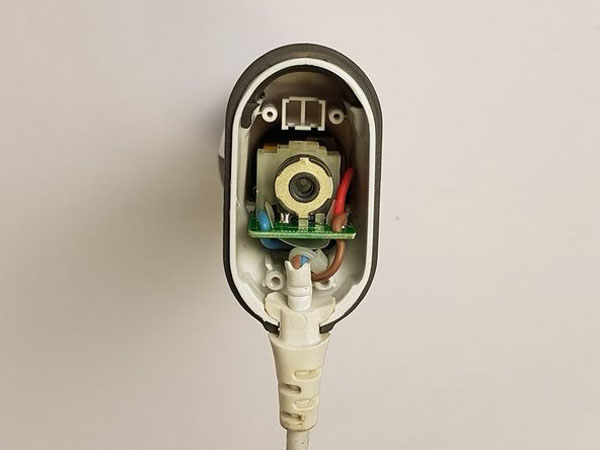

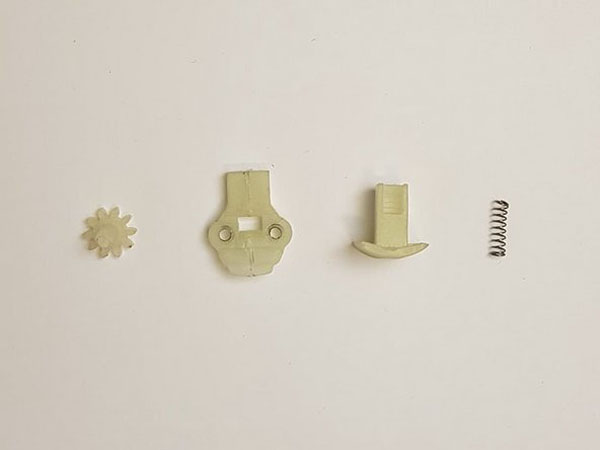

• Loại bỏ tất cả các miếng nhựa và mùa xuân. Xoay bánh răng và kéo nhẹ nhàng để tháo ra.
• Loại bỏ tất cả các thành phần được mô tả trong hình ảnh bằng cách đơn giản nhấc từng mảnh lên trên.
• Mùa xuân có thể được nén và loại bỏ và các thiết bị đòi hỏi một twist và kéo nhẹ nhàng để đưa ra.

Một túi khóa zip có thể có ích ngay bây giờ vì các thành phần nhỏ có thể dễ dàng bị mất.

Lưu ý: Một số miếng nhựa được gắn vào PCB và không thể tháo ra được.

!!! Bước này sẽ làm hỏng sản phẩm của bạn nhưng là cách đơn giản và hiệu quả nhất để truy cập vào các bộ phận động cơ / PCB vì vỏ nhựa được hàn để giảm thiểu các bộ phận chuyển động khi máy xay đang được sử dụng.

• Bắt đầu bằng cách chạm vào chu vi của vỏ phía trên các nút nhả.

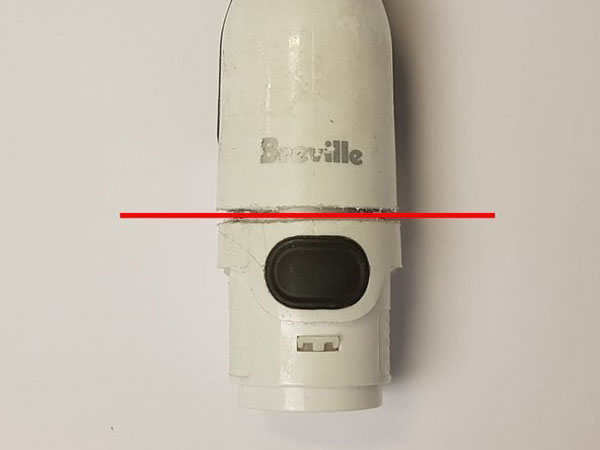

• Vẽ một đường xung quanh vỏ với một điểm đánh dấu, 5mm trên hai cơ chế phát hành.

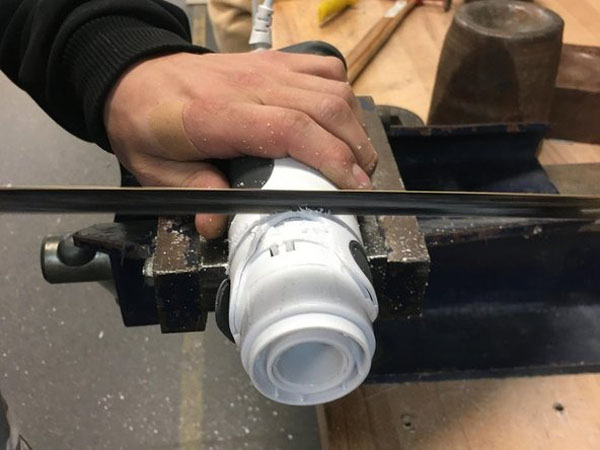

• Sử dụng cưa sắt, nhẹ nhàng cắt qua lại dọc theo đường trong khi quay vỏ, đảm bảo dừng lại ở bề mặt của thành phần kim loại bên trong, đây là động cơ.

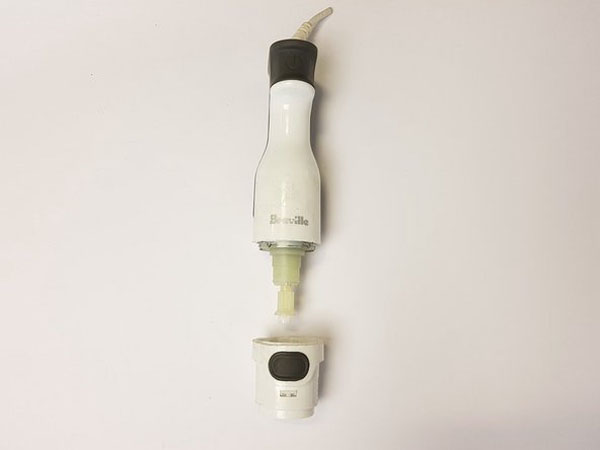

• Để truy cập vào các thành phần chính, tất cả những gì còn lại là xóa phần dưới cùng mà chúng ta vừa cắt.

Bước này có thể yêu cầu một chút lực, một số xung quanh các cạnh, hoặc thậm chí nóng vì phần phía trên mối hàn nhựa vẫn có thể bị kẹt hoặc có thể chất kết dính vẫn giữ động cơ ở vỏ bên ngoài để giảm rung động bên trong.

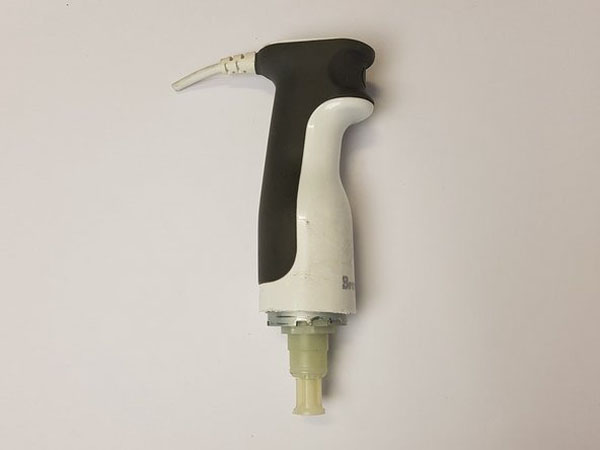

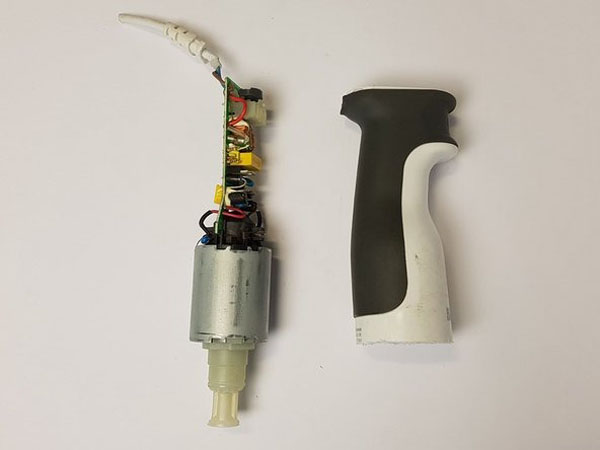

• Bây giờ phần dưới cùng được loại bỏ, bạn có thể chỉ cần trượt các thành phần chính ra từ phía dưới dưới dạng một phần.

Đảm bảo dây bị ngắt kết nối từ phía trên để cho phép lắp ráp trượt qua.

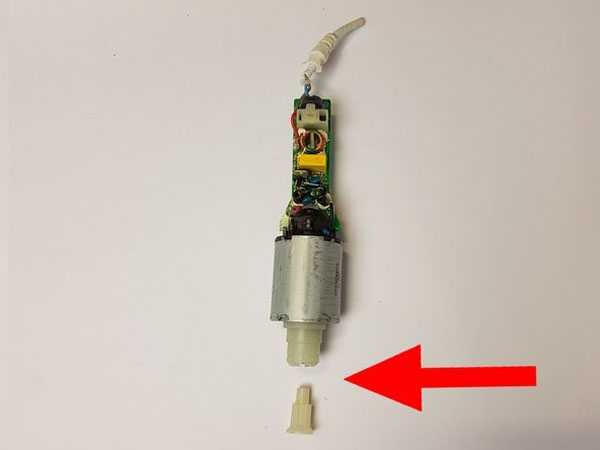

• Phần cuối cùng có thể được loại bỏ là một thành phần nhựa nhỏ ở phía dưới như được chỉ ra.

• Đây là danh sách các thành phần mà bạn nên có ở cuối của tháo lắp..
