Mô tả

  • Microsoft chỉ tiết lộ tính năng 2 trong 1 cho những người đang di chuyển, những người muốn có Surface với một chút chuyên nghiệp hơn và đi thêm một chút. Surface này có thể sẽ giúp ích rất nhiều cho nó, nhưng chỉ có một điều chúng tôi quan tâm: bạn có thể bảo trì nó khi đang di chuyển hay nó sẽ bị dừng lại bởi các pin mệt mỏi và màn hình bị vỡ? Chỉ có một cách để tìm ra tinh thần sẵn sàng, thiết lập, phá vỡ!
  • Bạn không bao giờ biết khi nào giọt nước mắt tiếp theo có thể nổi lên! Giữ thông tin bằng cách liên kết với chúng tôi trên Facebook, Instagram hoặc Twitter, hoặc nếu bạn thích một email kiểu cũ, hãy đăng ký nhận bản tin của chúng tôi.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Microsoft Surface Go của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

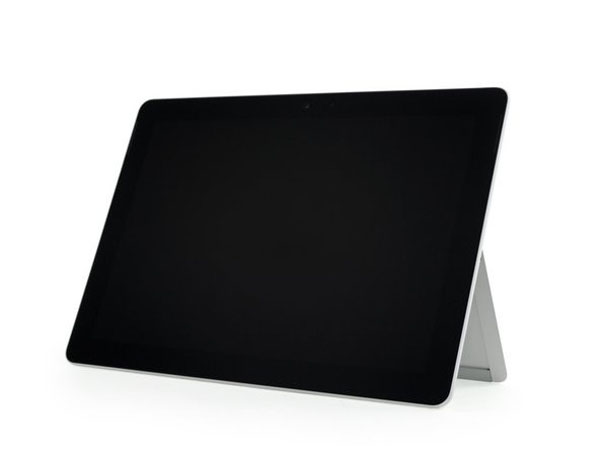

Bước 1: Microsoft Surface Go - Hướng dẫn tháo lắp

  • Như mọi khi, giọt nước mắt của chúng tôi bắt đầu với một chữ thảo cụ thể:
    • Màn hình cảm ứng đa điểm 10 IPS IPS với tỷ lệ khung hình 3: 2 và độ phân giải 1800 × 1200 (217 ppi)
    • Bộ xử lý Intel Pentium Gold 4415Y lõi kép 1.6 GHz tích hợp Intel HD Graphics 615
    • RAM 4 GB (tùy chọn 8 GB)
    • Bộ nhớ eMMC 64 GB (tùy chọn SSD NVMe 128 GB), với dung lượng lưu trữ bổ sung qua microSDXC
    • Camera chính 8 MP với video 1080p; Camera selfie 5 MP / 1080p

Bước 2:

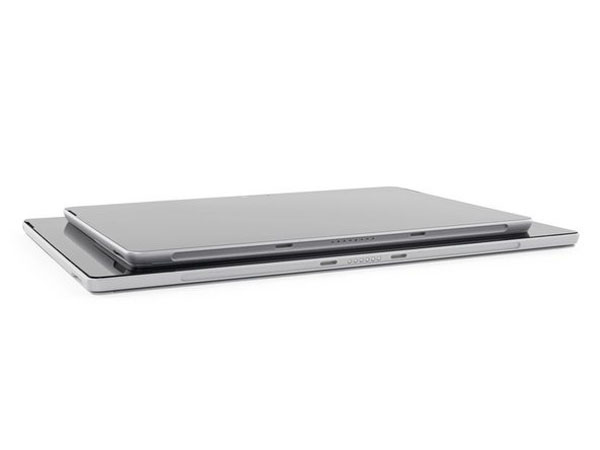

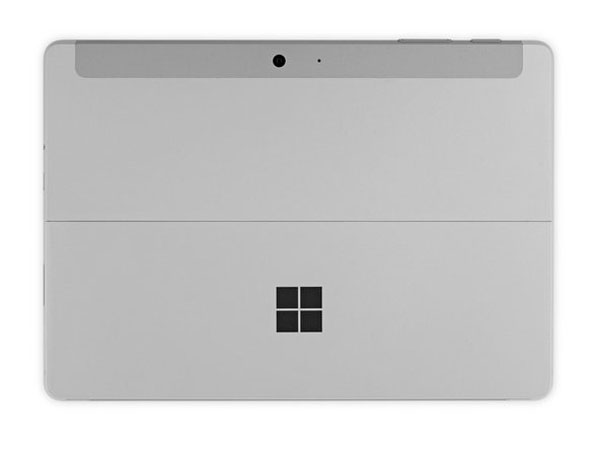

  • So với Pro, Go trông có những đường cong mượt mà hơn, các cạnh tròn hơn và thẩm mỹ iPad-y mơ hồ hơn.

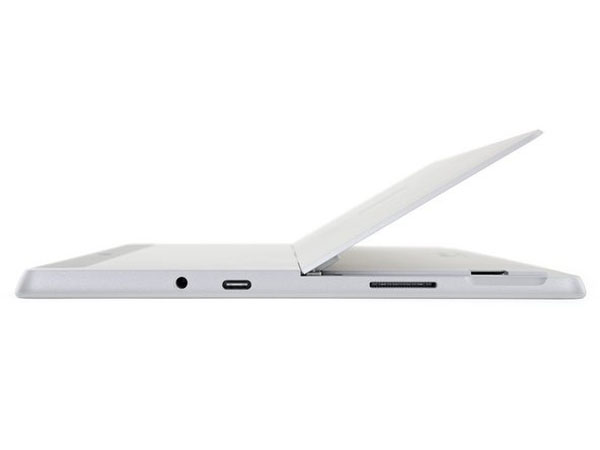

  • Các bề mặt Go không tin vào các cảng ít -is- hơn-cổng xu hướng. Máy tính bảng này có cổng USB-C, giắc cắm tai nghe, một vài đầu nối độc quyền đầu đọc thẻ SD.
    • Đang săn tìm cổng SD đó, chúng tôi vô tìnhđánh thức chú chó đang ngủ có lẽ là một từ kế thông báo khi chân đế có nam châm di chuyển.

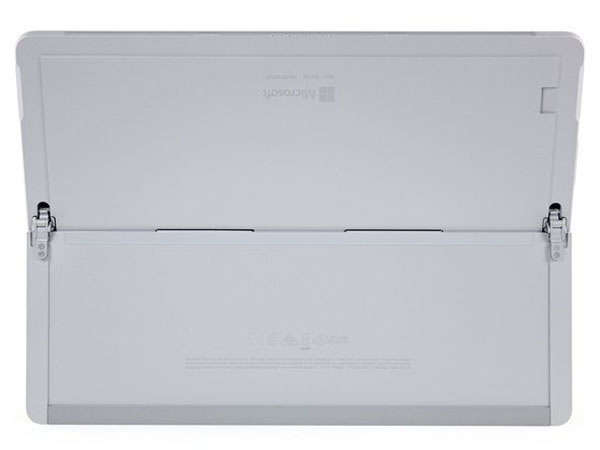

  • Nhìn trộm giữa các bản lề được thiết kế lại một chút , chúng tôi theo dõi thông tin của FCC, số kiểu (1824), và thông số kỹ thuật về bộ nhớ và bộ nhớ.

Bước 3:

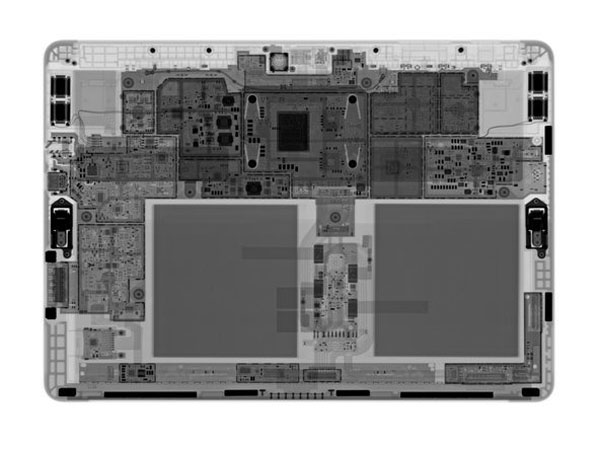

  • Có nhiều hơn một cách để phá vỡ. Cách của chúng tôi mất một lúc, vì vậy những người bạn của chúng tôi tại Creative Electron cho chúng tôi phiên bản X-quang.
  • Thông tin sơ bộ: hai tế bào pin, rất nhiều bảng mạch và không có ống dẫn nhiệt! Có vẻ như Surface đã ăn kiêng ít đồng.

Bước 4:

  • Nếu chúng ta đã học được một điều sau năm năm Lướt sóng, đó là cách mở những thứ này.

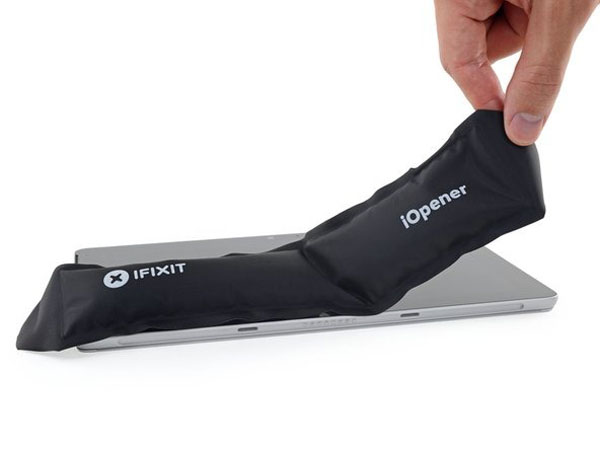

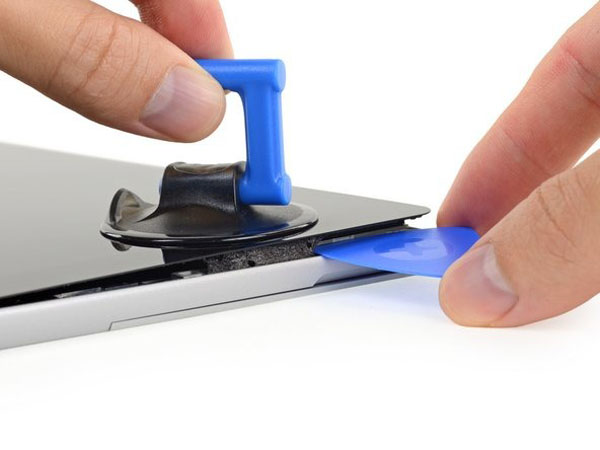

  • IOpener được sử dụng tốt của chúng tôi mang lại sức nóng, sau đó một tay cầm hút và mở ( chỉ một vài lần này ) tấn công chất kết dính phong phú.
    • Chúng ta bắt gặp loại keo dán tương tự như trước đây, nhưng màn hình nhỏ hơn, chắc chắn hơn làm cho thủ tục mở có vẻ ít đáng sợ hơn .

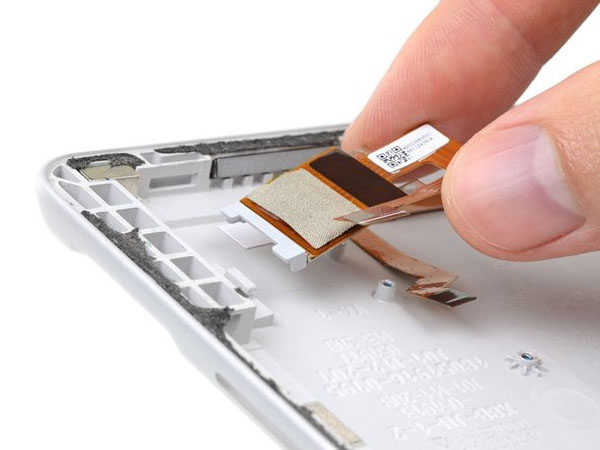

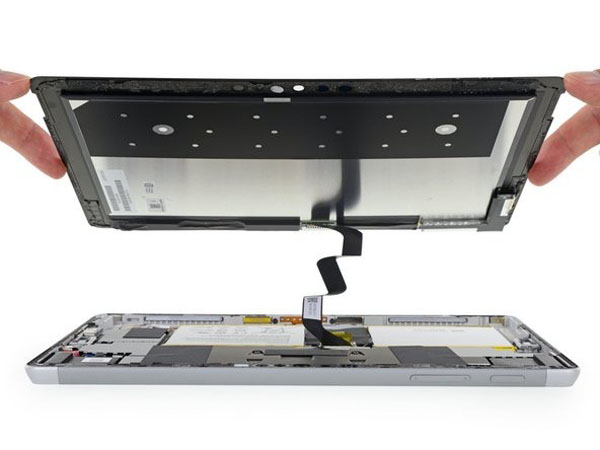

  • Màn hình tắt và chúng tôi rất vui khi thấy Microsoft cho phép nó có một dây xích khá dài.
    • Cáp màn hình dài giúp ngắt kết nối màn hình dễ dàng hơn mà không làm hỏng cáp, giúp loại bỏ màn hình an toàn và dễ dàng hơn.

Bước 5:

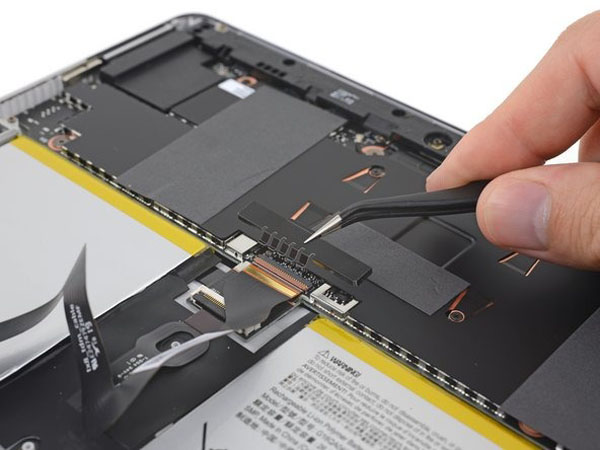

  • Một trở ngại cuối cùng trước khi màn hình hiển thị là EMI miễn phí móng vuốt lá chắn bảo vệ đầu nối ZIF hiển thị.

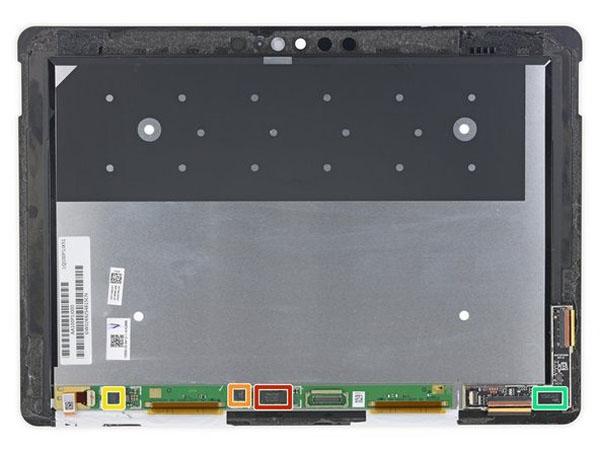

  • Với màn hình miễn phí, chúng tôi hướng sự chú ý về phía cạnh dưới và khám phá một vài chip hiển thị trong môi trường tự nhiên của chúng:

Bước 6:

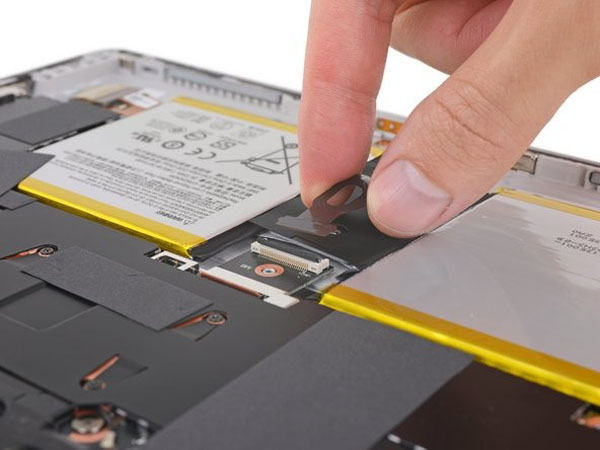

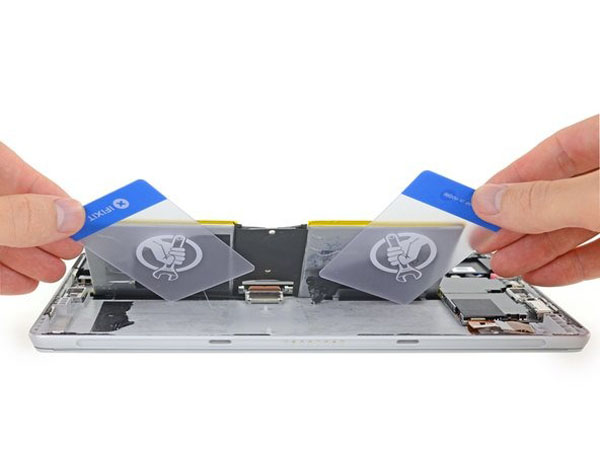

  • Thật ngạc nhiên, Surface Go có pin ngay lập tức bị ngắt kết nối! Không cần phải tháo hoàn toàn bo mạch chủ, khả năng sửa chữa đang tìm kiếm.
  • Hoặc là nó? Việc tháo pin cũng giống như những ngày tồi tệ của oltwo, một miếng keo dính khổng lồ tạo ra một cuộc chiến kiên quyết chống lạichất tẩy dính và thẻ nhựa của chúng tôi .
  • Pin được dán vào ngăn người tiêu dùng dễ dàng kéo dài tuổi thọ của thiết bị và họ tăng chi phí cho các nhà tái chế khi hết tuổi thọ của thiết bị.

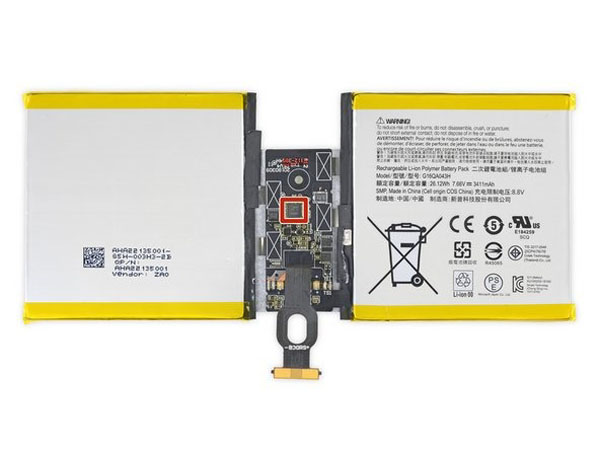

  • Pin trong Go là nhỏ hơn rất nhiều, tại 26,12 Wh, hơn bất kỳ của nó pro – mức tiền nhiệm -even các kích thước tương tự như iPad 6 gói một POWERBANK 32,9 Wh.
  • Một người quản lý gói pin Li-ion dòngBQ40Z50 của Texas là bộ não của hoạt động này.

Bước 7:

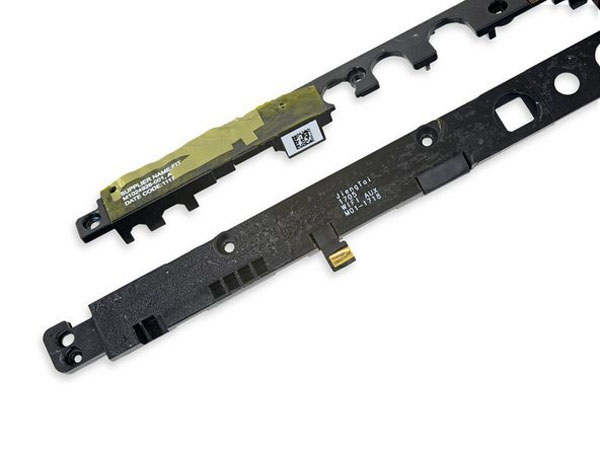

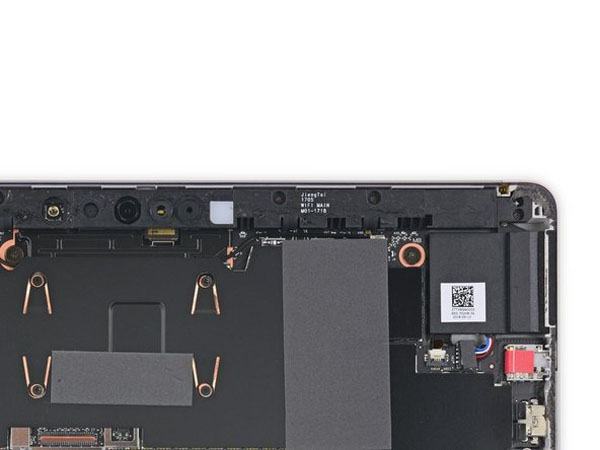

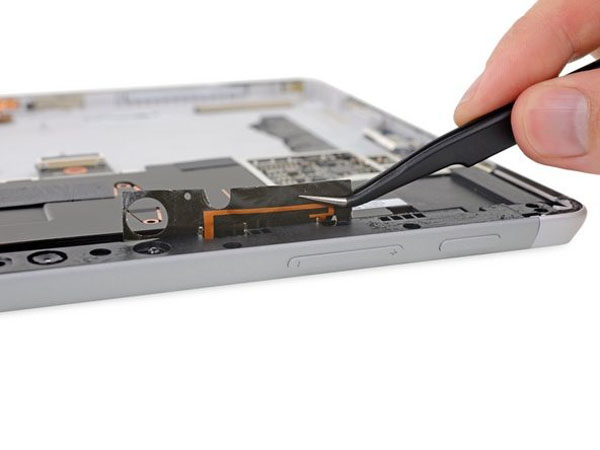

  • Hướng sự chú ý của chúng tôi vào ăng-ten Wi-Fi, chúng tôi hoàn toàn mong đợi sẽ tìm thấy chúng bị hỏng sau khi tách màn hình hack-and-slash.
  • Việc kính che màn hình được dán ngay trên đỉnhăng-ten Wi-Fi đã tàn phá nhiều nỗ lực sửa chữa Surface Pro. Hầu hết các lần, ăng-ten không tồn tại loại bỏ hiển thị.
  • Lần này, chúng ta phải tiếp tục tìm kiếm … và tìm kiếm.
  • Những ăng ten này thực sự khó phát hiện, và dường như không bị tổn thương một cách kỳ diệu. Đó là một trong những ăng-ten Surface Pro thế hệ thứ 5 nghèo nàn của chúng tôi , để so sánh.
  • Họ chắc chắn đã được thiết kế lại có lẽ với một chút kinh nghiệm sửa chữa cắn móng tay?

Bước 8:

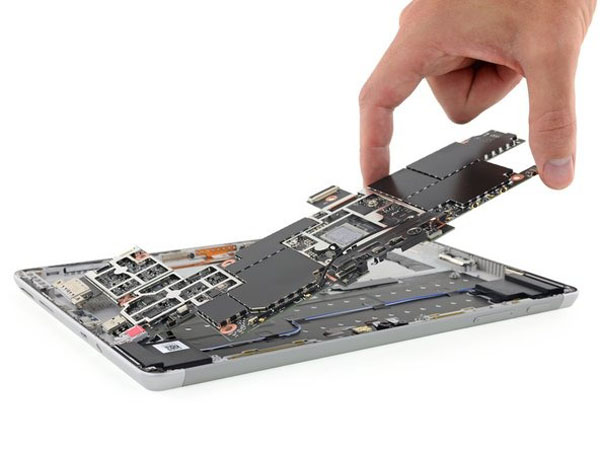

  • Hành trình của chúng tôi bên dưới Surface không hề dễ dàng hơn khi chúng tôi chuyển sang bo mạch chủ.
  • Rất may không có keo ở đây, nhưng chúng tôi buộc phải khai quật theo cách của chúng tôi thông qua các lớp khiên, băng và ốc vít dường như vô tận để khai quật bảng.

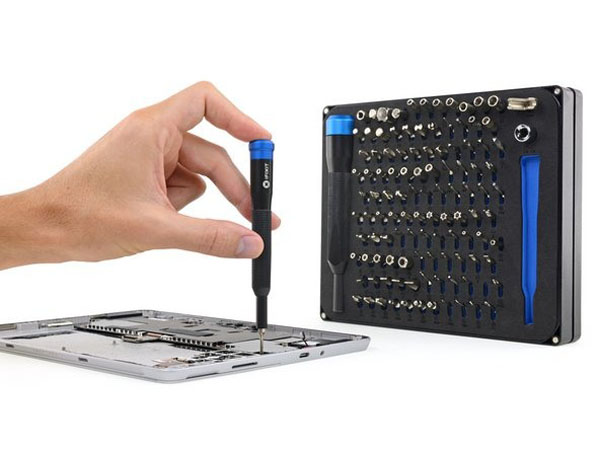

    • May mắn thay, chúng tôi có Bộ công cụ điều khiển Manta của chúng tôi để giữ cho chúng tôi là công ty và để đối phó với bất kỳ ốc vít nào chúng tôi tìm thấy.

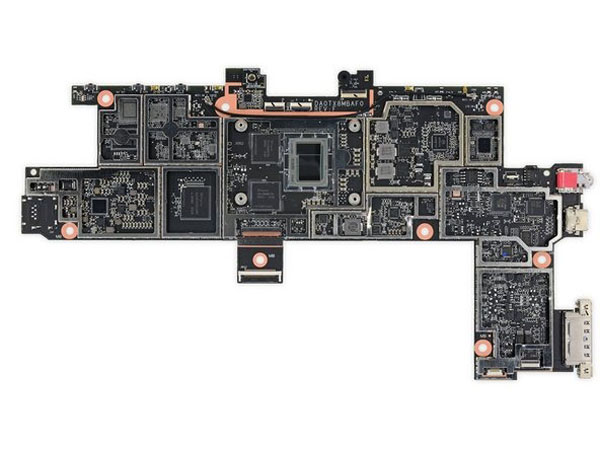

  • Cuối cùng, chúng tôi giải phóng bo mạch chủ của những hạn chế cuối cùng của nó, và giải phóng nó khỏi nhà tù kim loại và nhựa của nó.

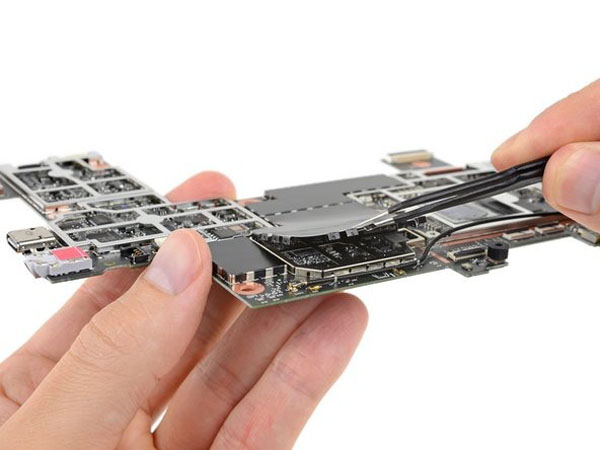

  • Ngay cả khi bo mạch chủ miễn phí, chúng tôi vẫn tiếp tục đào, thông qua các miếng dán che chắn và vải, để tìm silicon nằm ẩn bên dưới.

Bước 9:

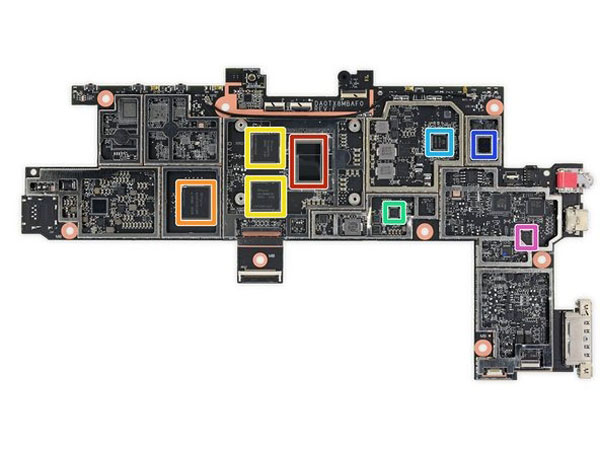

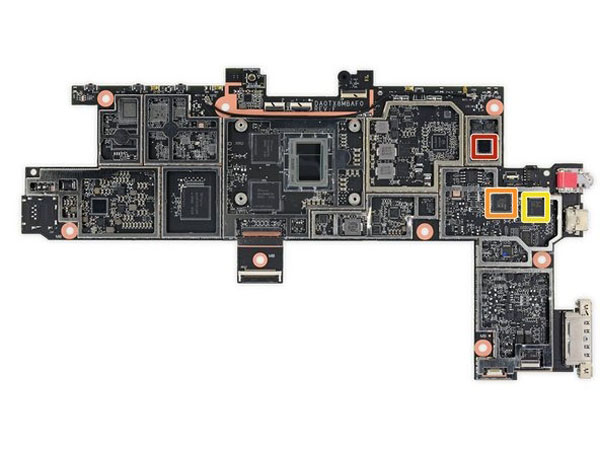

  • Cuối cùng, chúng tôi đã được thưởng cho công việc khó khăn của chúng tôi với một kho báu silicon:
    • Intel Pentium 4415Y xử lý
    • Bộ nhớ flash SK Hynix H26M74002HMR 64 GB eMMC5.1 NAND
    • 2x SK Hynix H9CCNNNBKTAL 16 Gb LPDDR3 SDRAM (tổng cộng 4 GB)
    • Bộ điều khiển sạc pin tăng cường pinBQ25700A của Texas Cụ
    • ON Bộ điều khiển pha bán dẫn NCP81216
    • Qualcomm QCA6174A Wi-Fi / Bluetooth SoC
    • Parade Technologies PS87430 (có khả năngchuyển đổi máy chủ USB )

Bước 10:

  • Thêm chip phía trước:
    • Qualcomm QCA6174A Wi-Fi / Bluetooth SoC
    • ITE Tech Inc. Bộ điều khiển xe buýt IT8987LPC
    • Bộ giải mã âm thanh Realtek ALC298

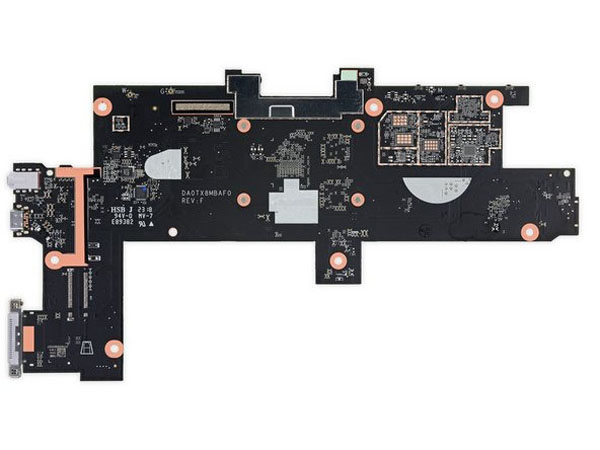

  • Chip mặt sau:
    • NXP P3003
    • Atmel ATSAMD20E ARM vi điều khiển

Bước 11:

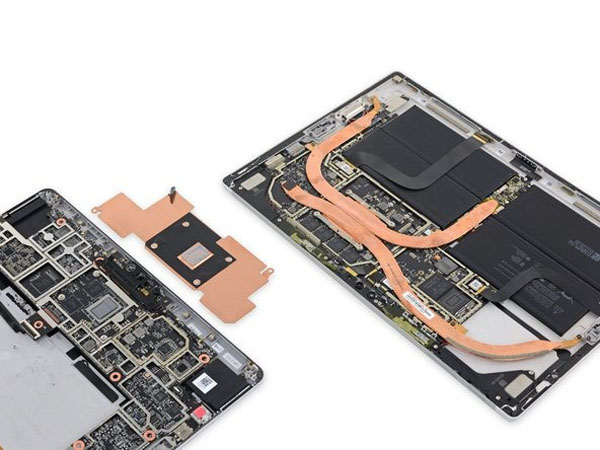

  • Tất cả silicon đó, nhưng Go này là không có quạt và không có nhiệt. Tấm khiên đồng mỏng này và một số miếng dán nhiệt sẽ phải thực hiện việc tản nhiệt cho chiếc PC tương tự này. (Sau đó, một lần nữa, bạn luôn có thể chạy nó trong tủ đông…)
  • Đó chắc chắn là một sự khởi đầu triệt để từ những xúc tu đồng dày mà chúng tôi tìm thấy trên Pro thế hệ thứ 5, bên phải. Hy vọng rằng nó sẽ đủ cho bộ xử lý nhấm nháp, không tăng tốc của Go.

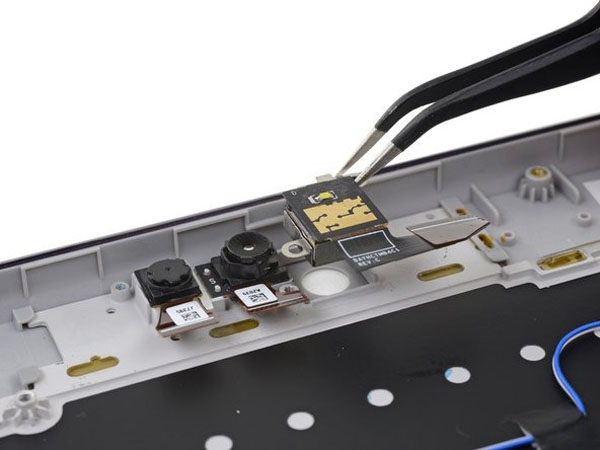

  • Bây giờ để gảy chuỗi cuối cùng của giọt nước mắt này. Chẳng hạn như: camera Windows Hello, camera phía trước 5 MP và camera phía sau 8 MP (hoàn chỉnh với đèn LED cõng) đều ngồi liên tiếp.
  • Cuối cùng, cổng mô-đun microSDXC với bộ điều khiển đầu đọc thẻ Realtek 5227S là bộ lưu trữ có thể nâng cấp về mặt kỹ thuật !
    • Không chính xác là loại khả năng nâng cấp mà chúng tôi hy vọng, nhưng chúng tôi sẽ lấy những gì chúng tôi có thể nhận được.

Bước 12:

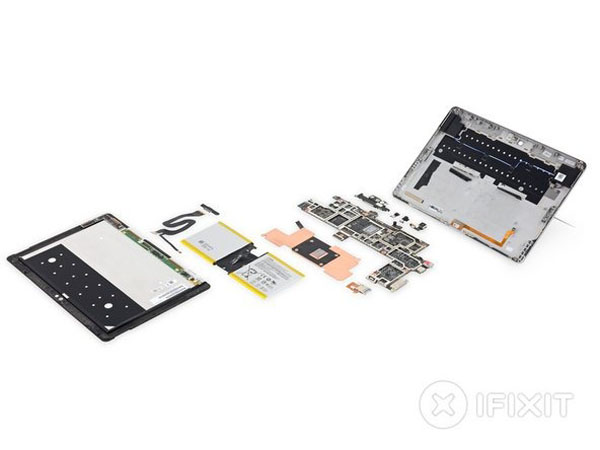

  • Dưới đây là tất cả các bit ẩn bên dưới Surface.Cảm ơn đã tham gia cùng chúng tôi!
  • Và cảm ơn như thường lệ với Creative Electroncho hình ảnh X-tastic của họ!
