Miếng đệm nhà ở bộ điều nhiệt Mercedes W123, Thay thế động cơ diesel

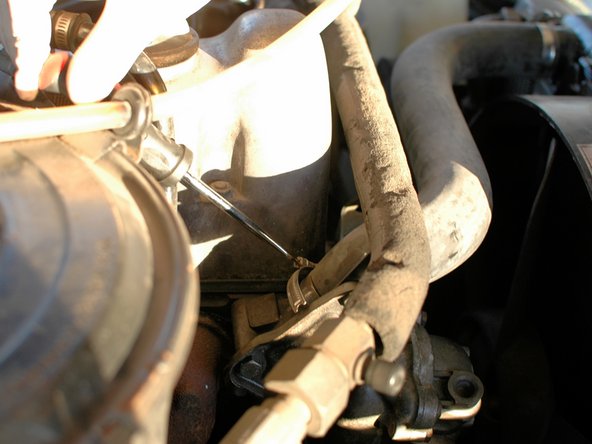

Sử dụng một tua vít đầu Phillips để nới lỏng kẹp ống trên ống làm mát phía trên, nơi nó gắn vào phần trên của vỏ bộ điều nhiệt.

Sử dụng bộ kéo ống để nới lỏng và tháo ống ra khỏi vỏ. Nó có thể vẫn được gắn vào bộ tản nhiệt.

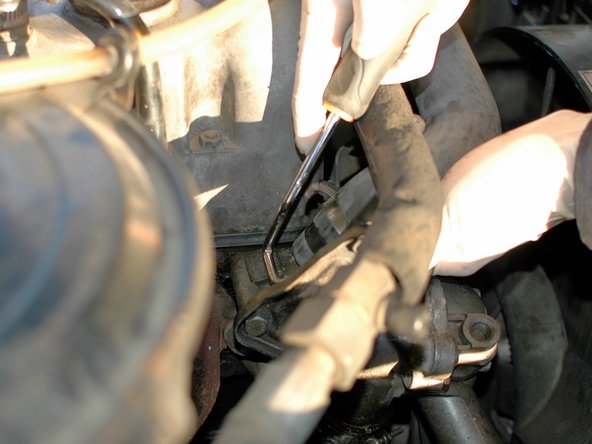

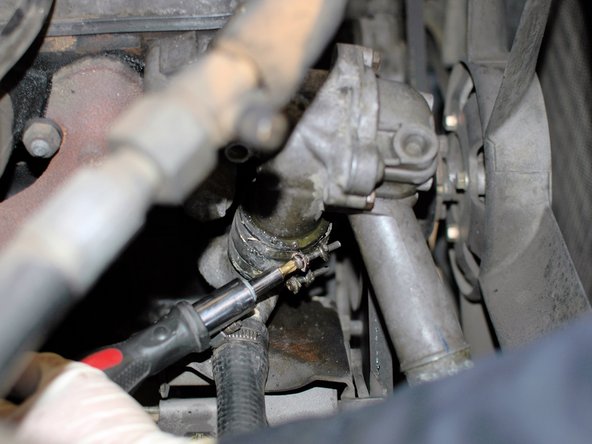

Sử dụng tua vít đầu Phillips để nới lỏng kẹp ống trên ống làm mát bên dưới, nơi nó gắn vào cổ dài bên dưới của vỏ bộ điều nhiệt.

Sử dụng bộ kéo ống để nới lỏng và tháo ống. Nó có thể được gắn vào bộ tản nhiệt.

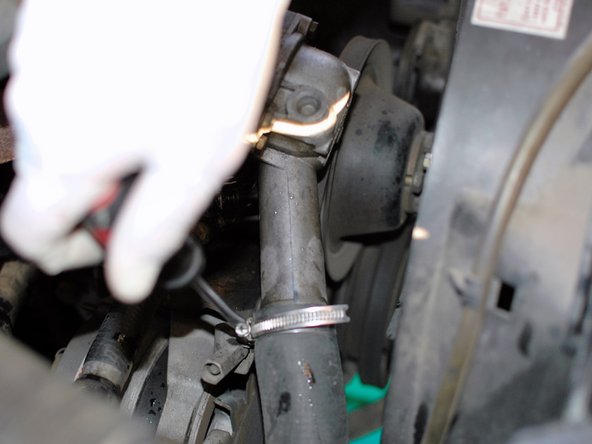

Sử dụng tua vít đầu Phillips để nới lỏng phần trên của hai kẹp ống trên ống làm mát ngắn bên dưới vỏ bộ điều nhiệt.

Nếu bạn muốn thay thế ống dẫn ngắn này trong khi bạn đã hết vỏ bộ điều nhiệt.

Dòng A / C phía trên, một dòng được bao phủ bằng bọt, đi ngang qua phần trên của vỏ. Nó gắn vào vỏ thông qua một giá đỡ, hoạt động như một trong những giá đỡ của nó.

Để bắt đầu tháo vỏ, bạn cần tháo dòng A / C khỏi giá đỡ. Nó được giữ cố định bằng bu lông và đai ốc 10mm.

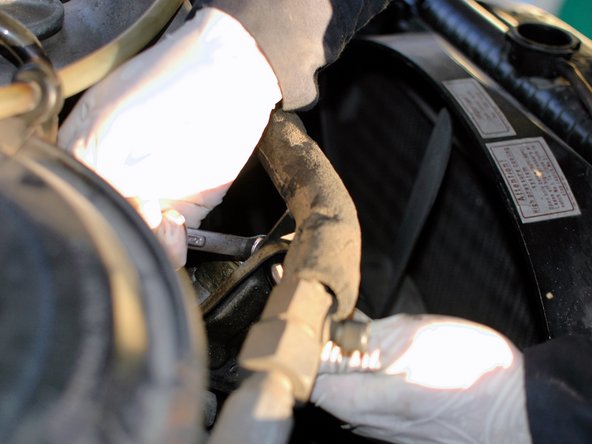

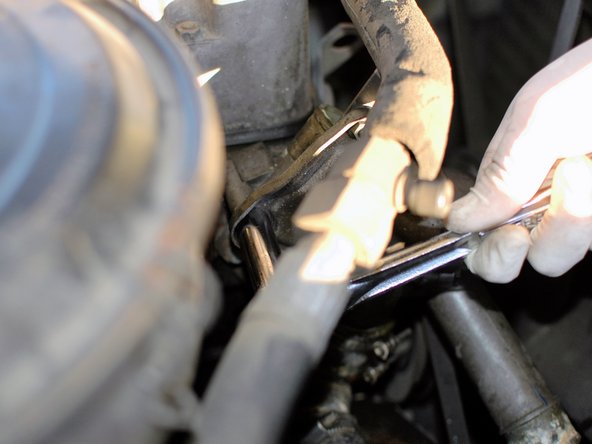

Đặt một ổ cắm 10mm trên mặt đai ốc và một cờ lê đầu hộp 10mm trên mặt bu lông, và lùi bu lông ra ngoài.

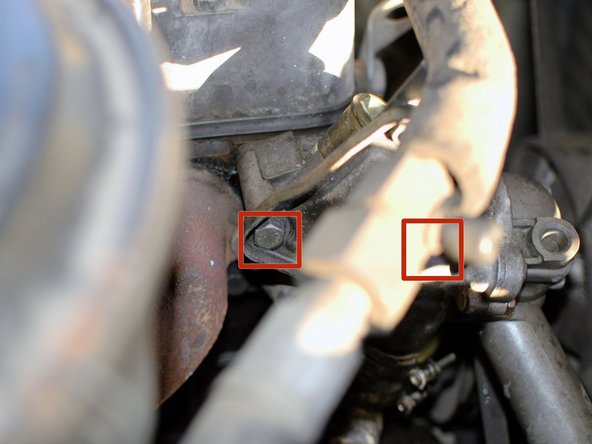

Tiếp theo, tìm hai bu lông dài 13mm giữ giá đỡ dòng A / C với vỏ bộ điều nhiệt và vỏ với đầu xi lanh. Một cái được ẩn ngay sau dòng A / C trong hình này.

Sử dụng một ổ cắm 13mm trên cờ lê bánh cóc để tháo hai bu lông này.

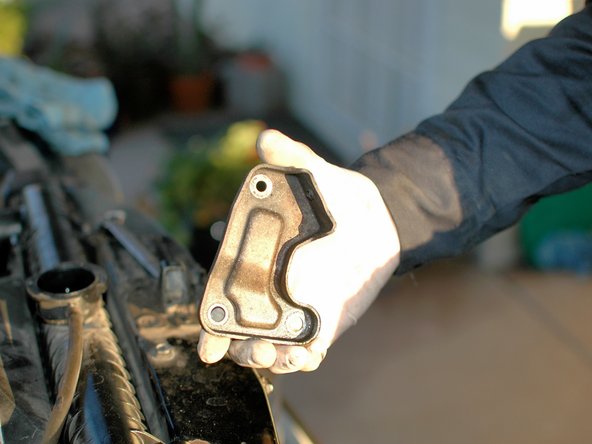

Sau khi hai bu lông dài 13mm được tháo ra, vật đầu tiên xuất hiện là giá đỡ gắn vào đường A / C.

Lưu ý hướng của nó khi bạn tháo nó ra và đặt nó sang một bên.

Khi hai ống tản nhiệt đã ngắt kết nối và kẹp ống trên ống ngắn bên dưới đã nới lỏng vỏ bộ điều nhiệt sẽ kéo đầu xi lanh ra khỏi xe. Nếu cần, hãy sử dụng một dụng cụ nạy nhỏ để nạy nhẹ nó ra khỏi đầu xi lanh.

Đây là bộ điều nhiệt trên xe.

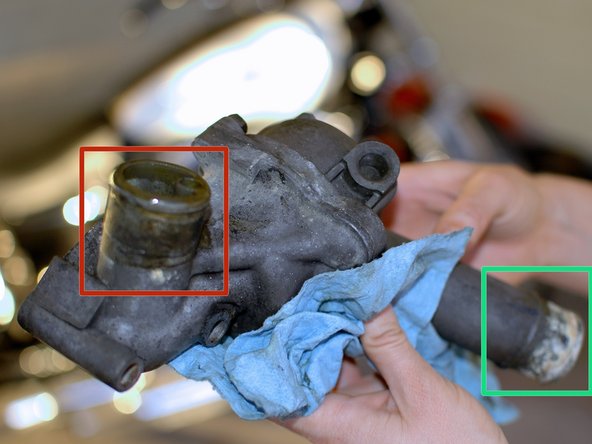

Các hạng mục trên vỏ bộ điều nhiệt như sau:

Màu đỏ: Cổ trên, đến ống tản nhiệt trên.

Màu xanh lá: Hạ cổ, để hạ thấp ống tản nhiệt.

Màu cam: Nắp đậy bộ điều nhiệt, bộ điều nhiệt nằm ngay phía sau này.

Màu vàng: Ống làm mát từ cổ đến ngắn cho đường vòng của máy bơm nước.

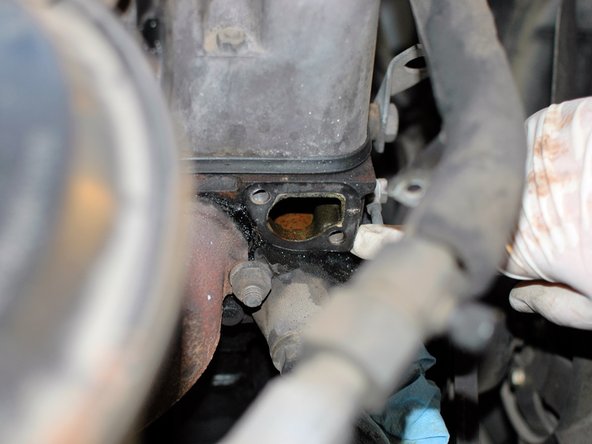

Màu xanh dương: Điểm kết nối đầu xi lanh, vị trí của miếng đệm trên vỏ.

Phủ thật nhẹ miếng đệm mới bằng chất làm kín miếng đệm bằng giấy thích hợp, chẳng hạn như chất làm kín miếng đệm dành cho máy bay. Sử dụng nó rất tiết kiệm. Cho phép nó dính chặt trước khi lắp đặt vỏ.

Sau đó lắp miếng đệm mới vào vỏ bộ điều nhiệt. Đặt các bu lông dài qua vỏ và đặt miếng đệm lên trên các bu lông để giúp giữ cho miếng đệm được thẳng hàng khi bạn lắp bộ điều nhiệt trở lại đầu xi lanh.
