Bước 1: OnePlus Watch Teardown

• Đồng hồ này không đánh dấu, nhưng nó có một số thông số kỹ thuật và tính năng tiện lợi khác:
• Màu đỏ: Màn hình 1,39 inch với độ phân giải 454 × 454
• Màu cam: Bộ nhớ trong 4 GB
• Màu vàng: Wi-Fi, Bluetooth 5.0 và GPS tích hợp
• Màu xanh lá: Bảo vệ chống xâm nhập IP68, được đánh giá cho khả năng chống nước lên đến 50 mét (5 ATM)
• Màu xanh dương nhạt: Gia tốc kế, con quay hồi chuyển, phong vũ biểu, la bàn, nhịp tim, SpO2
• Màu xanh dương đậm: Chạy trên RTOS tùy chỉnh (Hệ điều hành thời gian thực)

Bước 2:

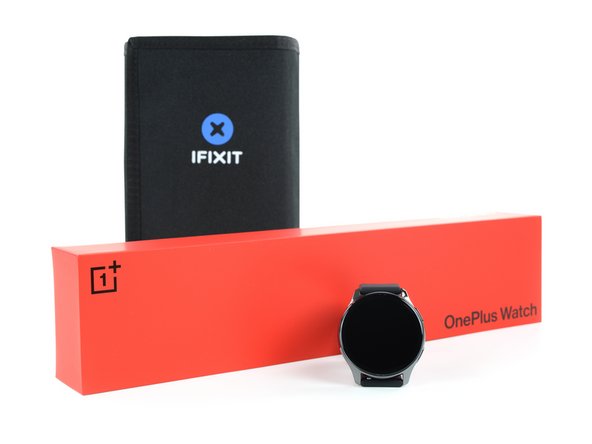

• Hãy đến thời điểm tan vỡ , không có gì phải trốn khỏi Bộ công cụ ProTech của chúng tôi — không phải trong hộp và không phải với một con cáo . Tuy nhiên, chúng tôi thích hộp màu đỏ foxy này.

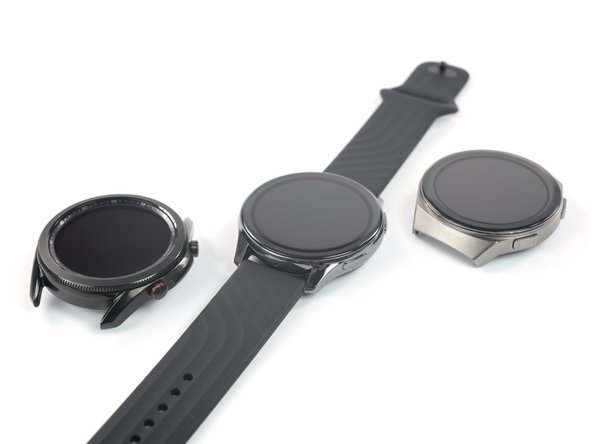

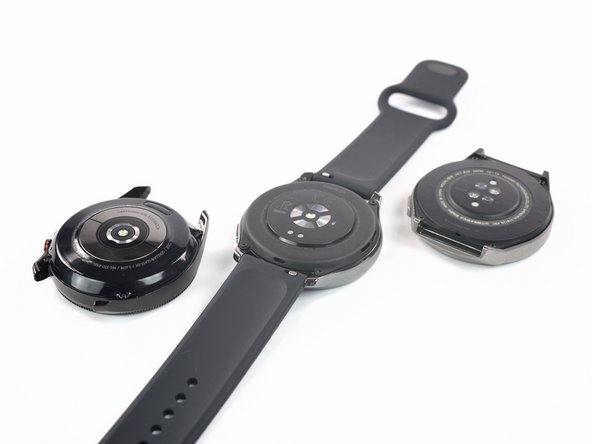

• Nhưng trước khi bắt đầu sử dụng công cụ — hãy so sánh! Ở bên trái: Galaxy Watch3, với bánh xe xoay và các nút xúc giác. Và ở bên phải: Huawei Watch GT2e, với viền cảm ứng “xoay” điện tử và các nút cấu hình thấp (tương tự như OnePlus Watch).
• Ở mặt sau, OnePlus Watch có các cảm biến nhịp tim + SpO2 (độ bão hòa oxy trong máu) của thiết bị khá tiêu chuẩn — không có ECG cầu kỳ, như trong Galaxy Watch3 hoặc Apple Watch Series 6 .

Bước 3:

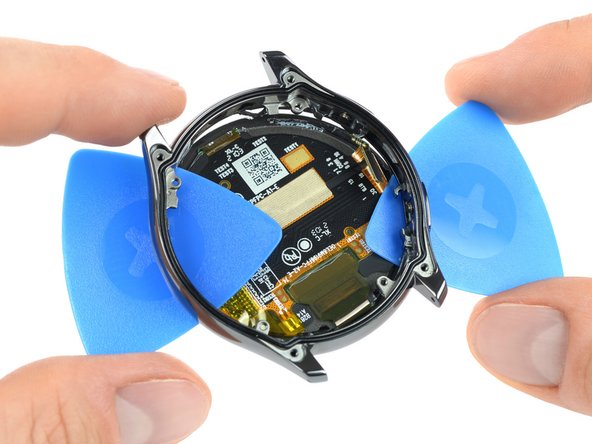

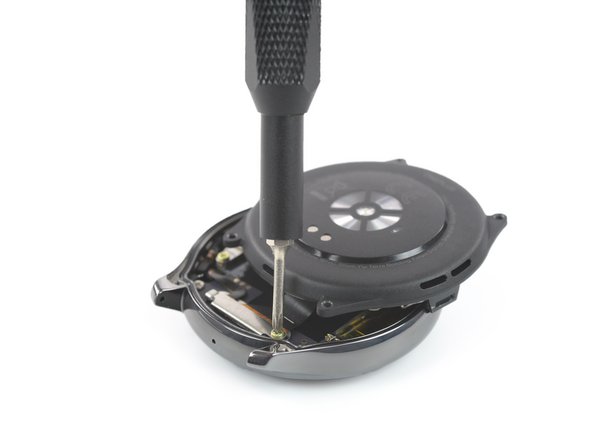

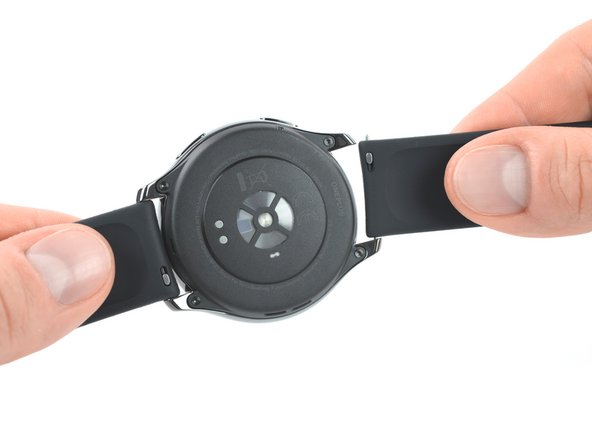

• Các chốt thanh lò xo tiêu chuẩn giữ các dây đai fluoroelastomer cố định, vì vậy chúng tôi dễ dàng điều chỉnh chúng, cùng với bốn vít Torx ở mặt sau của đồng hồ.

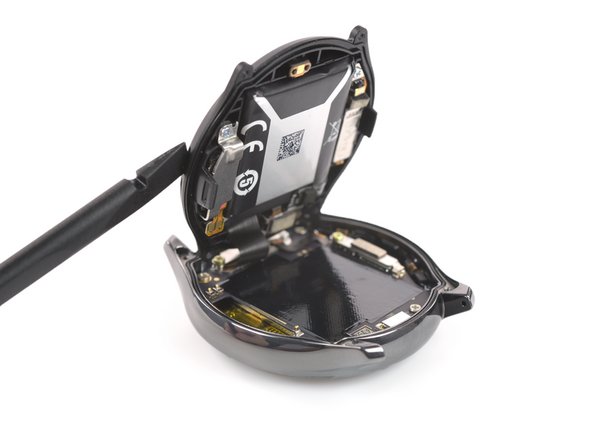

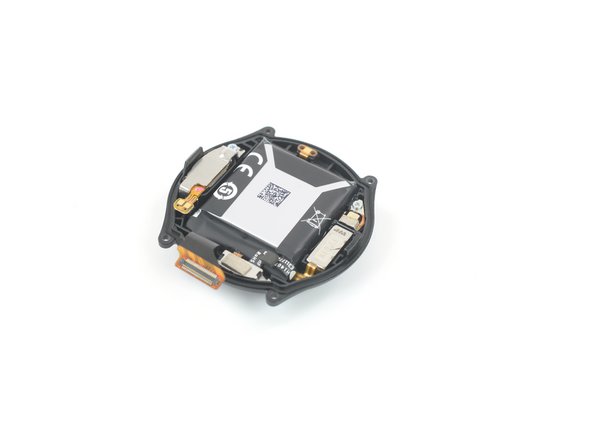

• Cái nhìn đầu tiên của chúng tôi bên trong cho thấy một nắp lưng chứa pin Li-ion và một số du khách đáng chú ý khác.
• Một giá đỡ kim loại duy nhất che các đầu nối cáp ẩn, chúng tôi sẽ loại bỏ chúng để có cái nhìn cận cảnh hơn.

Bước 4:

• Tất cả cùng nhau, nắp lưng này là nơi chứa một loa nhỏ và thiết bị truyền động tuyến tính, micrô, cảm biến khí áp cùng với cảm biến nhịp tim và SpO2. Hầu hết các bộ phận đó sống trên cùng một con bạch tuộc cáp uốn, không thể tháo rời.

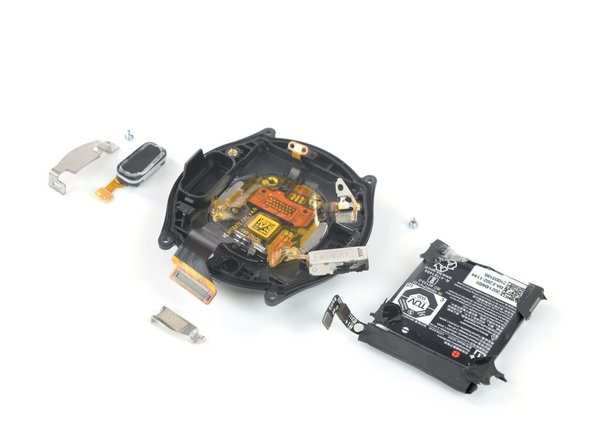

• Bộ phận duy nhất có thể thay thế trong nhóm là loa — nếu bạn tin tưởng vào kết quả đọc ở phía bên kia của pin “không thể tháo rời”. Mà … chúng tôi không. Nó dường như hoàn toàn có thể tháo rời đối với chúng tôi!

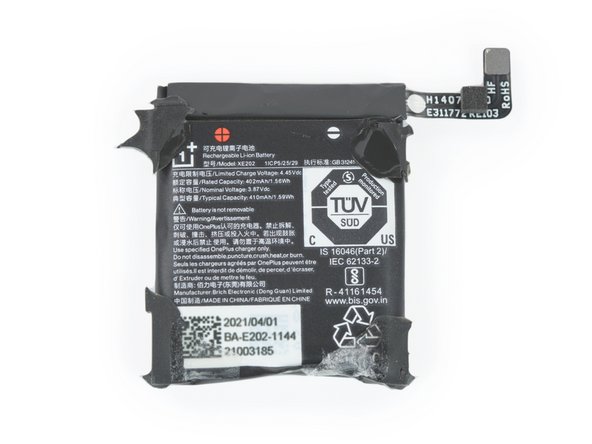

• Tế bào năng lượng cung cấp 1,59 Wh (410 mAh @ 3,87 V). Điều đó đặt nó trên Galaxy Watch3 (1,3 Wh) và Apple Watch Series 6 44 mm (1,17 Wh). Chỉ có Xiaomi Mi Watch từ năm 2021 cung cấp nhiều nước hơn với 1,62 Wh.
• Đó là gì, dấu hiệu TÜV trên pin ? Chúng tôi không nhớ đã thấy điều này trong bất kỳ đồng hồ thông minh nào khác. Nhưng không có gì lạ khi thấy chứng nhận từ TÜV cho thiết bị điện tử di động .

Bước 5:

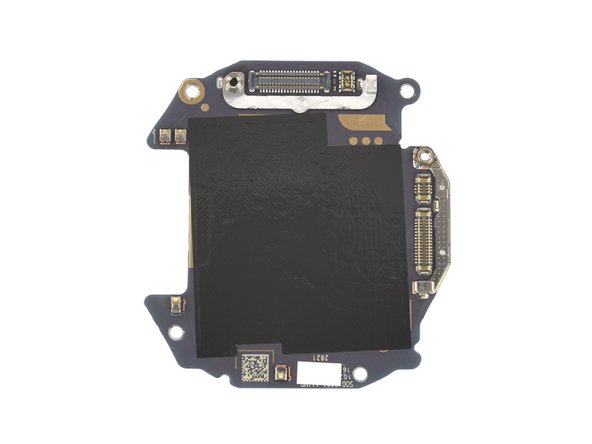

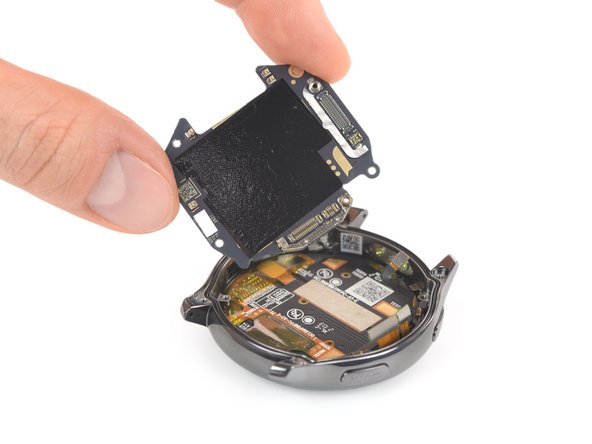

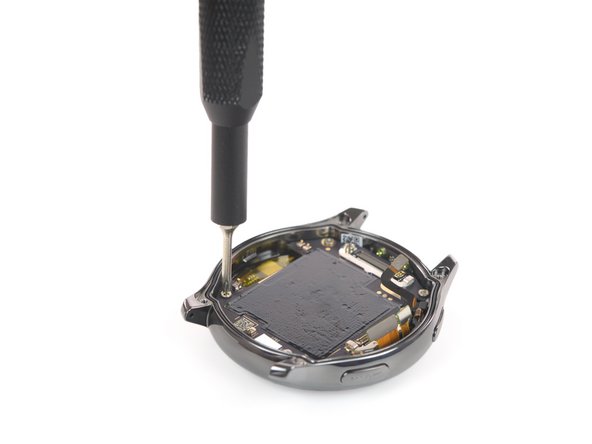

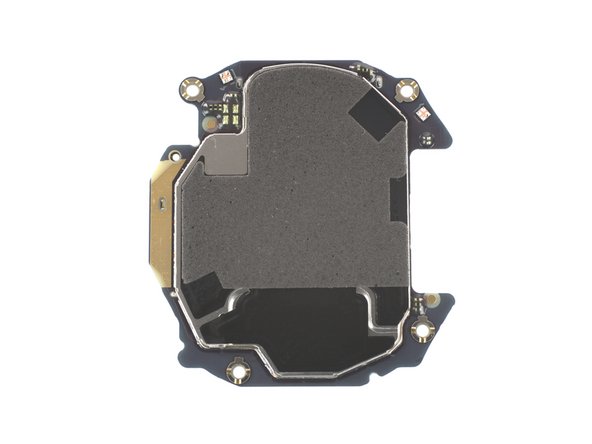

• Tiếp tục — chỉ một vài con vít Phillips giữ bo mạch chủ ở đúng vị trí, dường như không có bất kỳ thứ gì được gắn ở mặt này.
• Vì vậy, hãy bật các kết nối màn hình và nút còn lại đó, và sau đó đi đến các bộ nãonnnnnnn .

Bước 6:

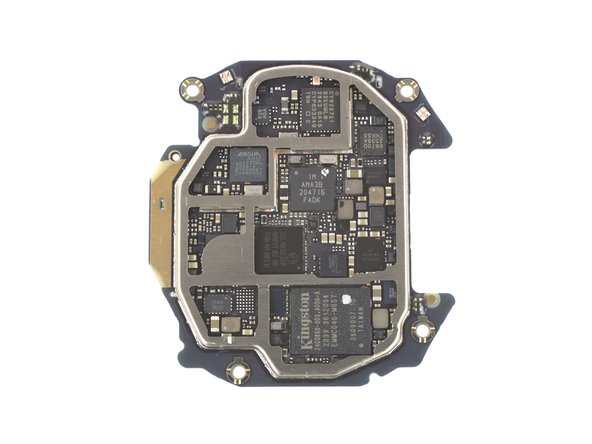

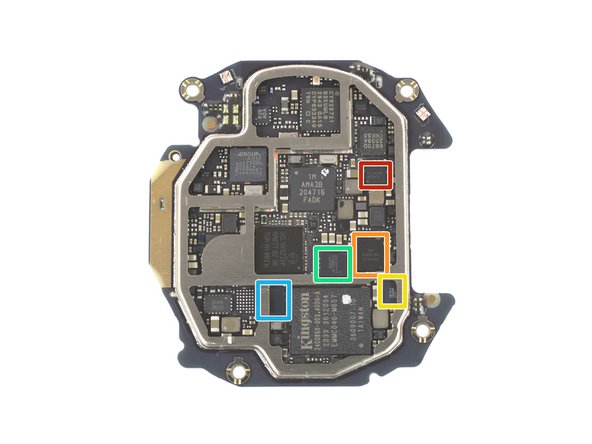

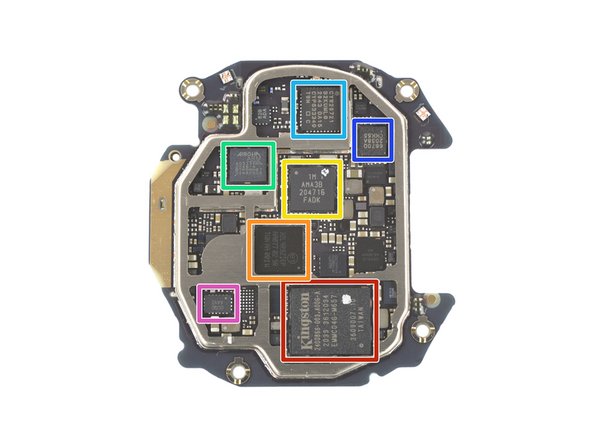

• Khoai tây chiên:
• Màu đỏ: Kingston EMMC04G-M657 4 GB NAND Flash
• Màu cam: STMicroelectronics STM32L4R9ZI6P công suất cực thấp Arm® Cortex®-M4 MCU 32-bit + FPU
• Màu vàng: Vi điều khiển Ambiq Micro Apollo 3 AMA3B
• Màu xanh lá: Bộ xử lý vị trí Airoha AG3335MN GNSS
• Màu xanh dương nhạt: Cypress Semiconductor CYW20721 Bluetooth 5.0 SoC
• Màu xanh dương đậm: Bộ điều khiển phía trước cảm biến 6670Q 2038A CKK55 (có thể)
• Màu tím: Bộ chuyển đổi DC-DC OCQO AAV2 (có thể)

Bước 7:

• Chip, tiếp tục:
• Màu đỏ: Bộ sạc pin li-ion 1.5 A của Texas Instruments BQ25618
• Màu cam: Bộ giải mã âm thanh Cirrus Logic CS47L15
• Màu vàng: Bộ khuếch đại âm thanh Awinic AW8896CSR class-D
• Màu xanh lá: STMicroelectronics LSM6DSOX gia tốc kế / con quay hồi chuyển 3 trục
• Màu xanh dương nhạt: Cảm biến địa từ (có thể)

Bước 8:

• Với bo mạch chủ và lớp lót nút phức tạp này đã được gỡ bỏ, chúng tôi tập trung vào phần cuối cùng — màn hình.

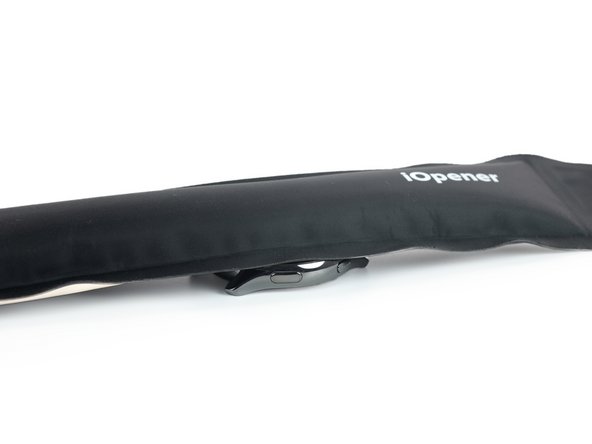

• Chúng tôi áp dụng một số nhiệt và linh hoạt các kỹ năng cắt của mình cho đến khi cuối cùng chúng tôi có thể cắt phần phô trương đó… ra ngoài.
• Màn hình này có độ phân giải 454 × 454 pixel, dẫn đến mật độ 326 ppi trên 1,39 inch của nó. Và mặc dù các đường mảnh trong vòng tối xung quanh màn hình có thể gợi ý một số loại khung bezel xoay kỹ thuật số, nhưng không có chức năng này.

Bước 9:

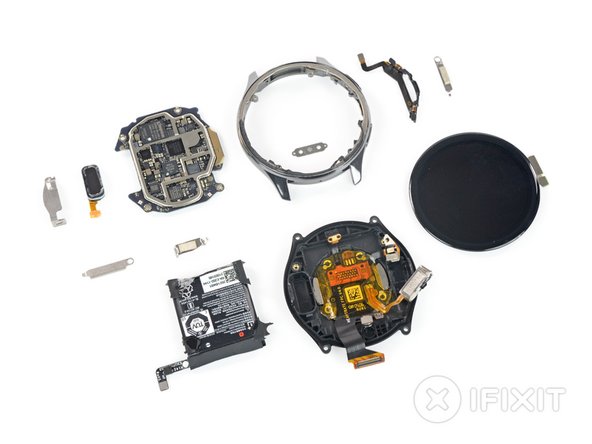

• Với điều đó, giọt nước mắt của chúng ta đã kết thúc. Thơi gian đa trôi đi đâu rôi? Chúng tôi dường như đã mất dấu.
• Xin vui lòng chiêm ngưỡng các mảnh của chiếc đồng hồ này. Và trong khi chúng tôi làm việc để lắp ráp lại nó, đây là một số quan sát về khả năng sửa chữa để bạn suy ngẫm.
